FRITZ!Box 7530 AX ohne TAE Dose einrichten nur Cat3 Dose vorhanden

[Uemit46]

Guten Abend Leute,

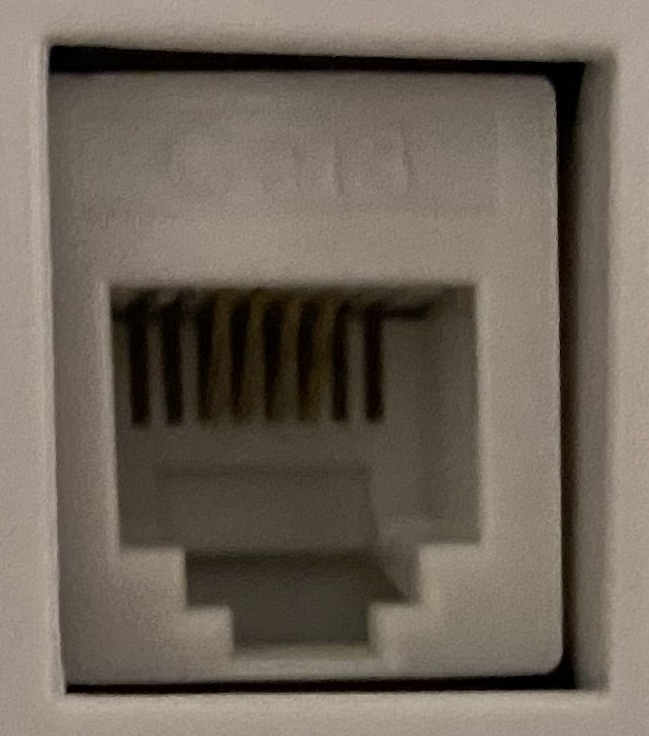

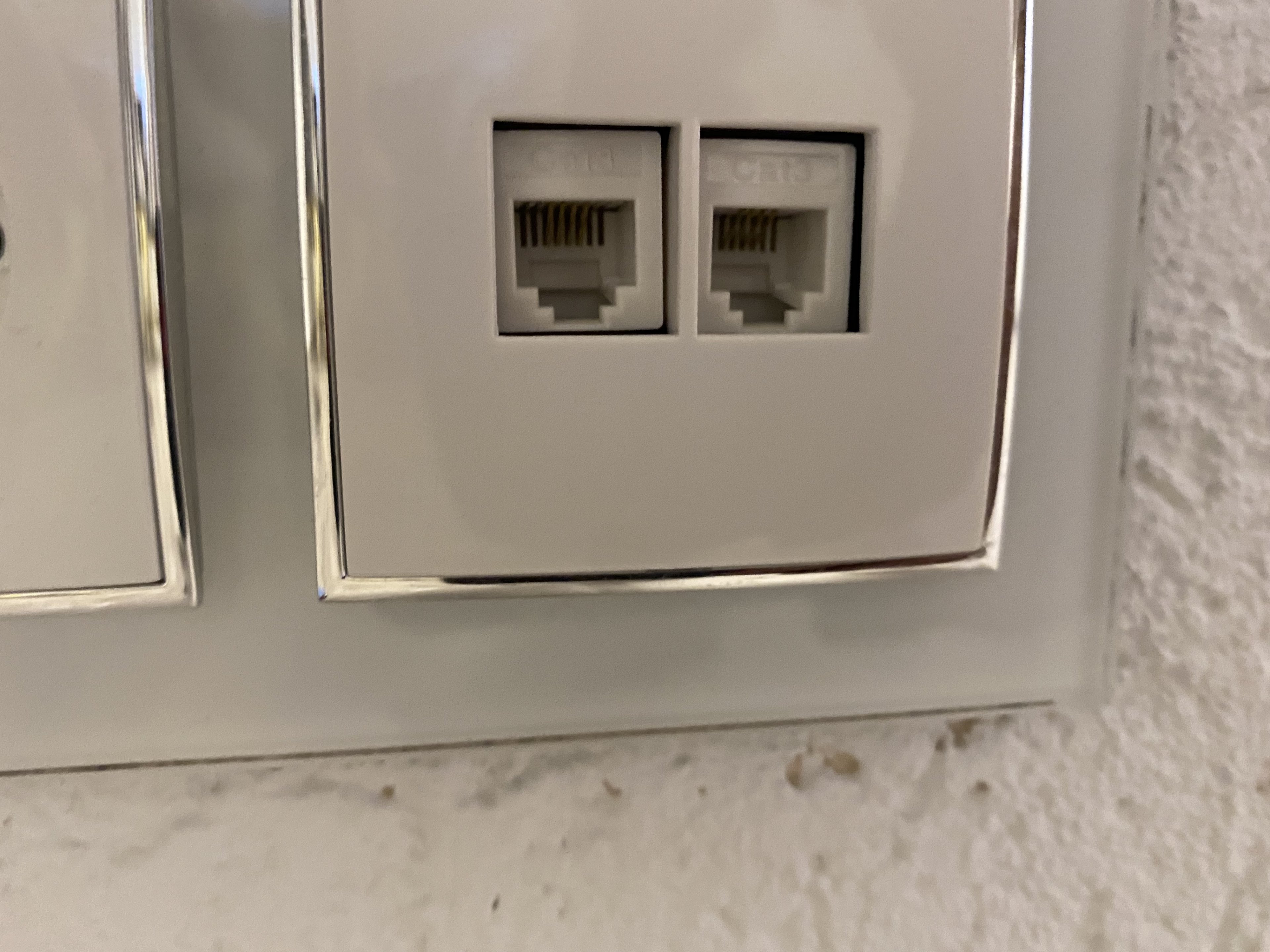

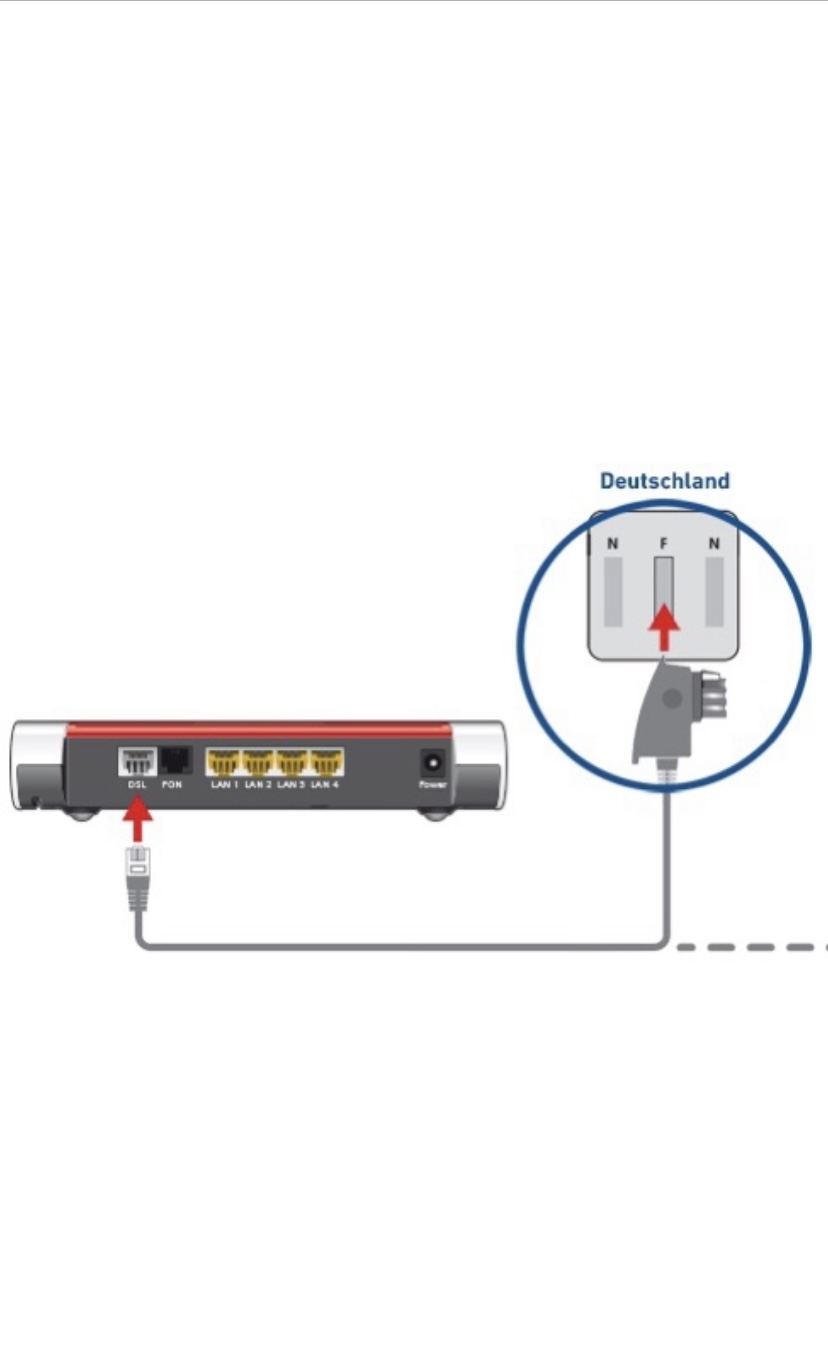

Ich bin das erste mal auf dieser Seite und würde mich sehr freuen, wenn Ihr mir schnellstmöglichst weiterhelfen könnt. Ich bin in unsere neue Wohnung neu eingezogen und habe über Vodafone einen WLAN Auftrag Red Internet & Phone 50 DSL abgeschlossen. Nächsten Freitag kommt der Techniker vorbei, jedoch wollte ich vorab die FRITZ!Box aufbauen. Dabei hab ich festgestellt, dass keine TAE Dose fürs DSL Kabel vorhanden ist und zwar nur eine „Cat3“ Dose (Siehe Bild). Wie kann ich das DSL Kabel nun am besten an die CAT3 Dose verbinden? Laut dem Voreigentümer haben die es über die Cat3 Dose angeschlossen, jedoch wissen die nicht mehr mit welchem Überbrückungskabel.
Vielen Dank im Voraus 🙏.
Mit freundlichen Grüßen
Ümit
Frage bearbeiten



[Tamron]

RJ11 auf RJ11 Kabel?



[till69]

Eher RJ45 auf RJ45 (Fritzbox möchte das Signal auf PIN 4 und 5)

Also jedes Netzwerk-Kabel

Oder wieder eine TAE Dose einbauen



[Uemit46]

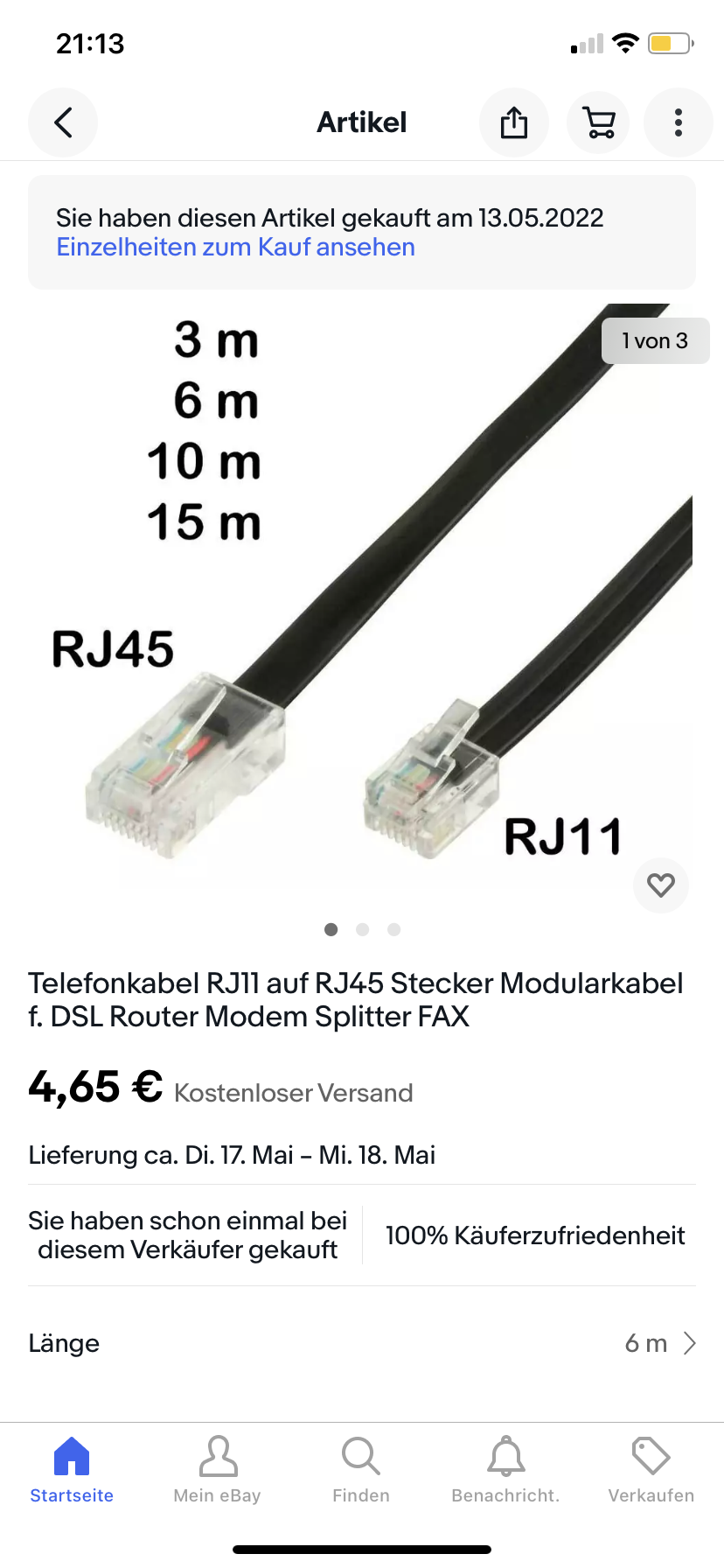

Ich hab mir das gekauft. Ich vermute das ihr diesen Kabel meint oder ?

https://www.ebay.de/itm/Telefonkabe...2349624.m46890.l49286&mkrid=707-127634-2357-0


Vielen Dank für die schnelle Rückmeldung.



[Key3]

Da geht jedes RJ11 & RJ45 Kabel, die liegen auch der FB bei wenn ich das noch recht im Sinn habe. Da Pin4+5 genutzt werden kann man es auch nicht falsch machen.

Der Techniker der kommt hat aber eigentlich immer genug TAE dabei, die schraubt der auch geschwind dran und gut ist falls dir das lieber ist, kostet ja nichts.



[Hauro]

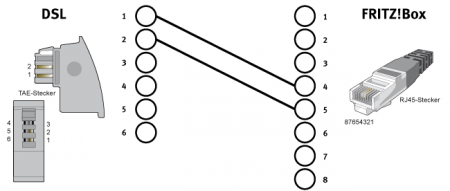

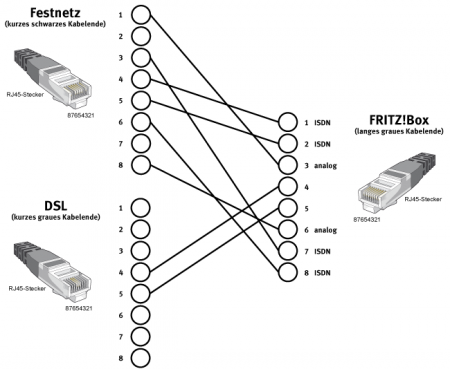

[Quelle: Belegung der Kabel, Adapter und Anschlüsse | FRITZ!Box 7590 | AVM Deutschland]

TAE-Belegung	LAN-Belegung
Pin 1	Pin 4
Pin 2	Pin 5

Zulässige Kabellängen | FRITZ!Box 7590 | AVM

2 DSL-Kabel

Die gesamte Kabelstrecke zwischen "TAE-Dose -- DSL-Splitter (nicht immer vorhanden) -- FRITZ!Box" darf bis zu 20 Meter betragen, häufig auch mehr. Sie ist abhängig von der Entfernung zwischen der Vermittlungsstelle Ihres DSL-Anbieters und Ihrem DSL-Anschluss.

Hinweis: Für selbstgefertigte DSL-Kabel empfehlen wir Ihnen die Verwendung von Netzwerkkabeln des Typs CAT 5 UTP.

Müsste RJ-45 sein - nur die mittleren vier sind belegt

Kontakt- positionen	Handelsbezeichnung
4P4C	RJ-10
6P2C	RJ-11
6P4C	RJ-11 oder RJ-14
6P6C	RJ-12 (RJ-25)
8P8C	RJ-45

[Quelle: 2.2 Zuordnung von Modularstecker-Bauformen zu RJ-Nummern im deutschen Handel | Wikipedia]
