Gigabyte AM4 B450 ITX - Wifi - Keine Bios Batterie ?

[DualityMind]

Hallo

Habe ein "Gigabyte Am4 B450 ITX Mainboard", aber auf dem Mainboard hat es keine Bios-Batterie ?

Kann das sein oder habe ich etwas übersehen ?

LG



[Katase_Shima]

Die wird schon irgendwo sein, in den 90ern haben die Hersteller gerne die Batterien als kleine "Module" fest verlötet. Kann mir aber bei Gigabyte nicht vorstellen das die sowas machen. Bei den ITX Brettern ist die Batterie meist beim X16 Slot und wird von der Grafikkarte verdeckt.

Nachtrag:
Neben dem USB / Lanport wird diese bei dem Model Verbaut

Gruß Katase



[MuffiFM]

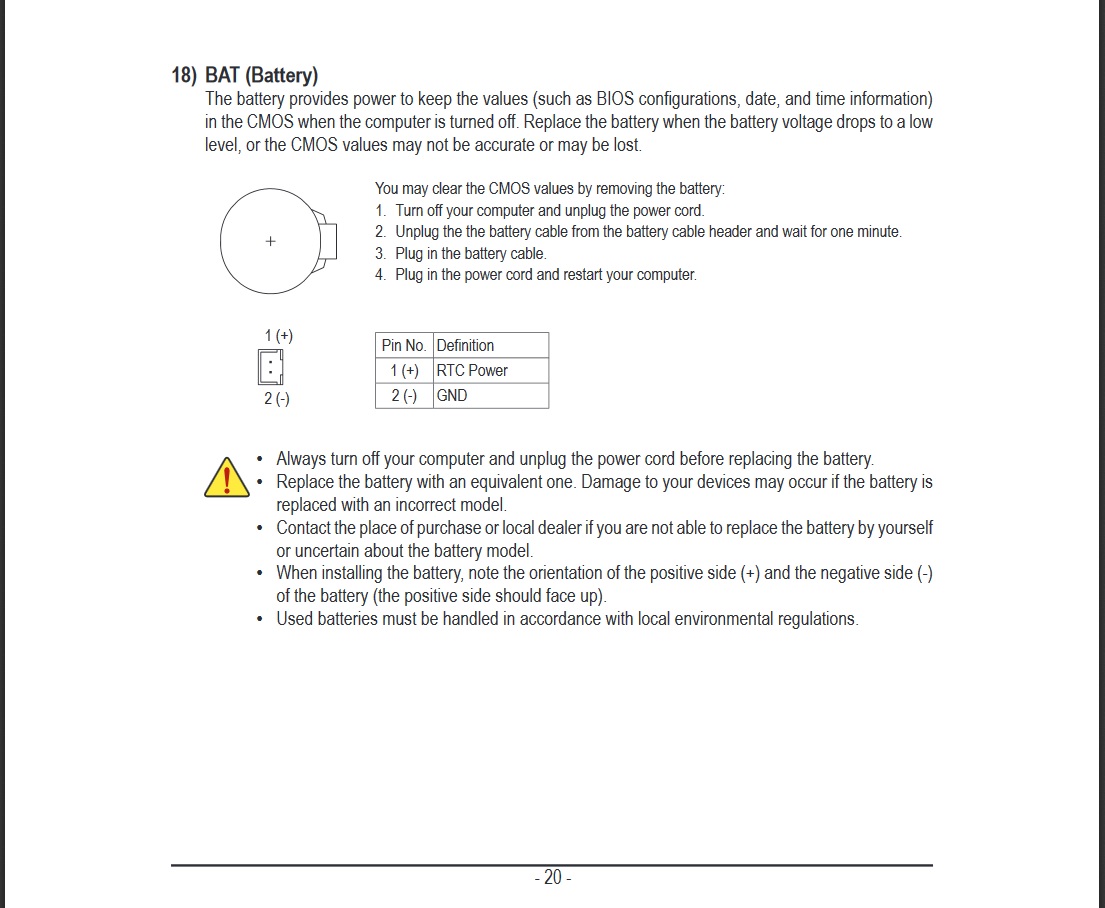

Also im Handbuch auf Seite 20 wird zumindest eine Batterie erwähnt.

Spoiler: Bild

Edit: Hab glaube ich das falsche Mainboard erwischt.



[M6500]

Ich wette fast es steht in der Anleitung...



[Kenny [CH]]

Schraub die Abdeckung ab, unter welcher du eine M.2 SSD installieren könntest. Das meine ich: https://i.imgur.com/TzntDRP.png
Da würde ich die Batterie vermuten.



[puri]

Hängt wohl seitlich an der LAN-Buchse um 90 Grad gedreht..

Zumindest lassen das die Bilder im Handbuch und auf der Seite vermuten..



[M6500]

Ja, auf Seite 5 steht schon wo sie ist...



[Katase_Shima]

Hängt wohl seitlich an der LAN-Buchse um 90 Grad gedreht..

Zumindest lassen das die Bilder im Handbuch und auf der Seite vermuten..

Joa habe selber geschaut, ja neben dem USB / Lan Ports unter dem Kühlkörper.



[DualityMind]

Hallo @Katase_Shima

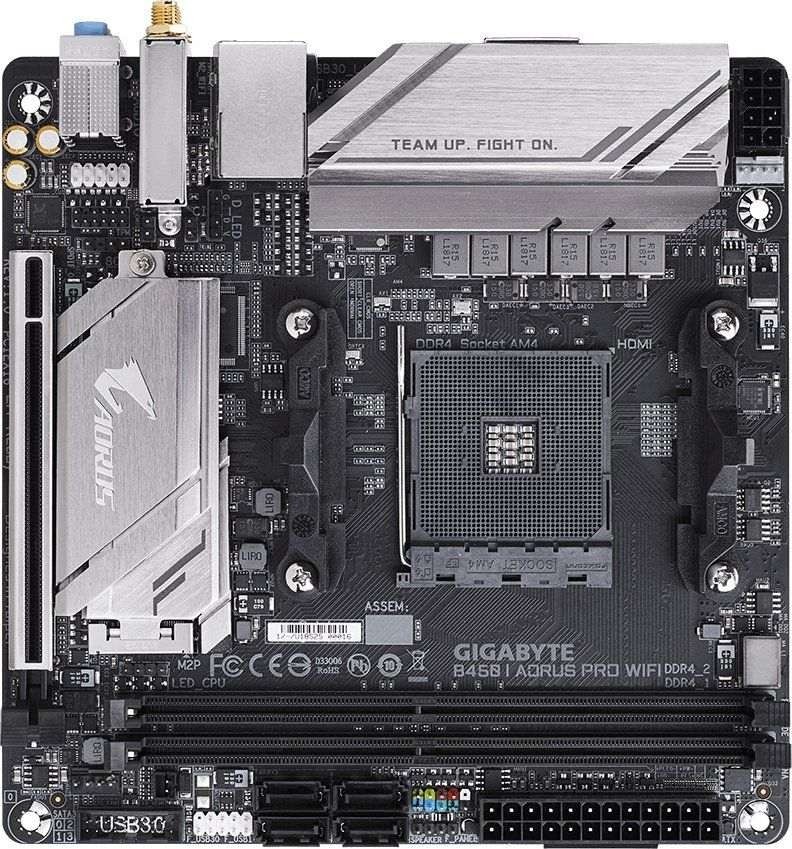

Hier ein Bild vom Mainboard

Es sieht aus als hätte es keine Bios-Batterie ? Oder unter der M2 Shield ? Oder auf der Rückseite vom
Mainboard ?

Bin gerade nicht zuhause, deshalb kann ich im Moment nicht nachschauen :-) !

Jedes Mainboard benötigt doch ein Mainboard-Bios ? Richtig ?

LG

Ergänzung (7. November 2019)

Hallo an Alle

Danke an Alle. Werde sobald ich Zuhause bin den Headspreader abschrauben und gucken!

Vielen Dank für die schnelle Hilfe :-) !!!

LG



[FloMann80]

Doch die klebt an der LanUsb Buchse, Seite zum Kühlkörper hin



[Vincy]

Die Batterie (BAT) sitzt unterhalb des grauen gewinkelten Kühlkörpers, seitlich rechts zwischen den roten USB-Buchsen und den blauen USB-Buchsen mit LAN im Backpanel. Siehe Hinweis (BAT) im Handbuch Seite 5 und 13. Ist aber eingebaut durch die I/O-Blende verdeckt. Das Mainboard muß unmontiert sein, sonst kommt man nicht daran.

Beachte auch deinen gestrigen Thread.
https://www.computerbase.de/forum/threads/gigabyte-am4-b450-m-itx-amd-3200g-cpu.1903857/



[MuffiFM]

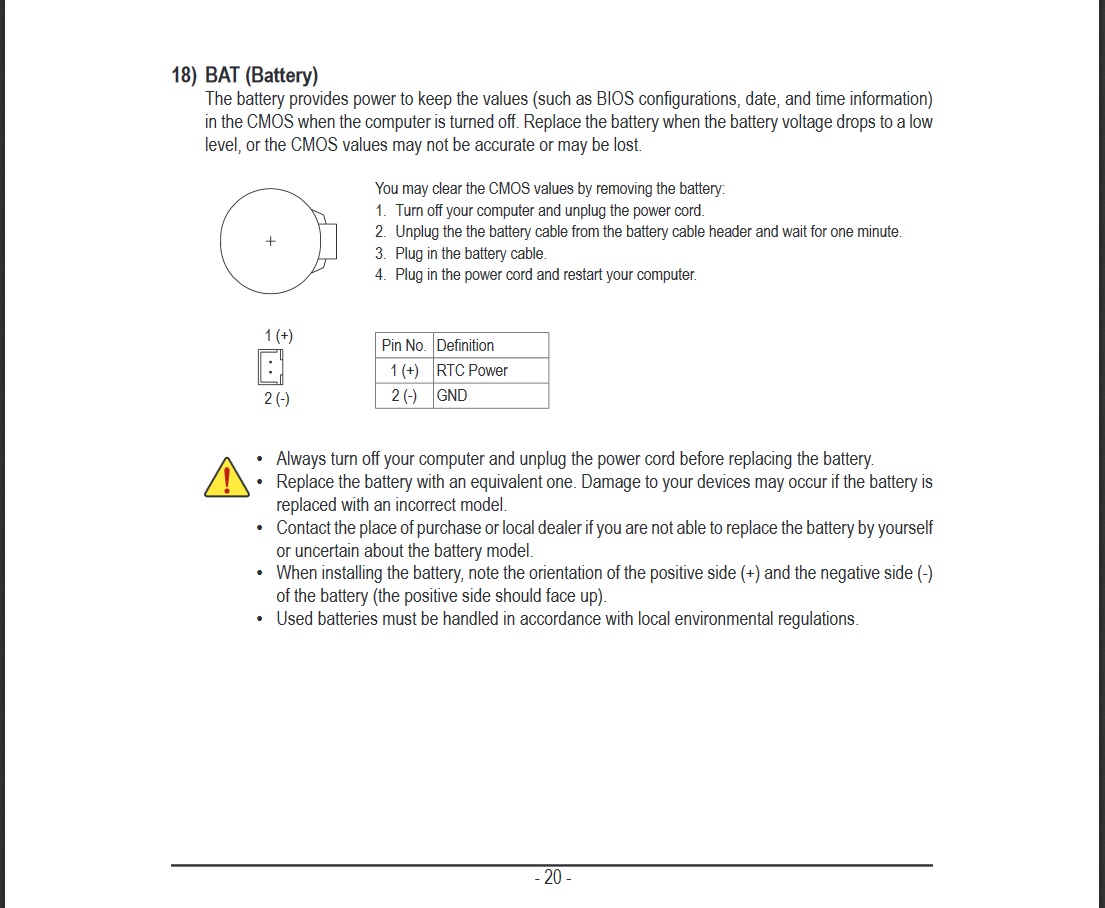

Also im Handbuch auf Seite 20 wird zumindest eine Batterie erwähnt.

Spoiler: Bild

Anhang 838992 betrachten

Dann war es doch das richtige Board. Der Auszug aus dem Handbuch ist für das B450 I Aorus Pro Wifi. Wenn es im Handbuch angesprochen wird hat es auch eine Batterie.



[PUNK2018]

Denke auch, entweder Rückseite oder zwischen die I/O Buchsen "geklebt"... ich würde behaupten unter dem Heatspreader ist einfach kein platz für ne Batterie...



[M6500]

Auf Seite 5 steht wo sie ist und auf dem Bild oben sieht man sie doch sogar leicht, man muss nur schauen wo der Stecker hin geht und diesen dann halt abziehen, ist halt so ein Notebookteil wie viele itx und kleinere haben...



[Katase_Shima]

Also wenn man auf dem Bild genau hinschaut sieht man die Batterie sogar rechts neben dem Port.
