Glasfaser von Wohnung zum Keller + spleißen?

[24Tigger24]

Hallo zusammen,

ich habe vor ein Glasfaserkabel zu verlegen, habe das aber noch nie gemacht. Daher wollte ich hier mal um Rat fragen.

Warum?
Mein HomeLab wird zu groß für meine Wohnung. Daher soll es zwischen Wohnung und Keller aufgeteilt werden. Dafür ist eine gute Verbindung notwendig (mindestens Gigabit).

Die Ausgangssituation:
In meiner Wohnung steht ein Grandstream GWN7721 mit SFP+ Anschlüssen.
Von meiner Wohnung (1.OG) führt ein Leerrohr in die Wohnung über mir (2.OG) und dann auf den Dachboden darüber. Im Leerrohr liegt bereits das Multimediakabel von Vodafone für meine Wohnung und die darüber (dort aber nicht genutzt). Auf dem Dachboden führt ein kurzes Leerrohr (ca. 2m) in einen Kabelschacht der in den Keller führt. Das Leerrohr endet im Kabelschacht, in den Kabelschacht kann man nicht hineinsteigen, keine Kabel irgendwie festmachen. Im Keller und auf dem Dachboden kann ich Kabel verlegen wie ich will.

Mein Vorhaben:
Den Grandstream GWN7721 mit einem 2. Switch im Keller verbinden. Den 2. Switch muss ich noch kaufen, aber ich tendiere zu einem weiteren GWN7721. Für die Verbindung will ich die SFP+ Ports der Switch nutzen. Ein Glasfaserkabel soll von meiner Wohnung über den Dachboden in den Keller führen. An beiden Enden soll eine Aufputzbox hin, die den Übergang zwischen fest verbaut zu "flexibel" bildet. Dafür muss ich wohl ein Kabel einziehen und am Ende Pigtails anspleißen, da es sonst nicht durch das Leerrohr passt. Und wenn ich mir schon die Mühe mache, dann verlege ich gleich noch eine 2. Leitung, also 4 Fasern.

Nach einiger Recherche bin ich auf folgende Komponenten gekommen um die Verbindung zu realisieren:

Transceiver:

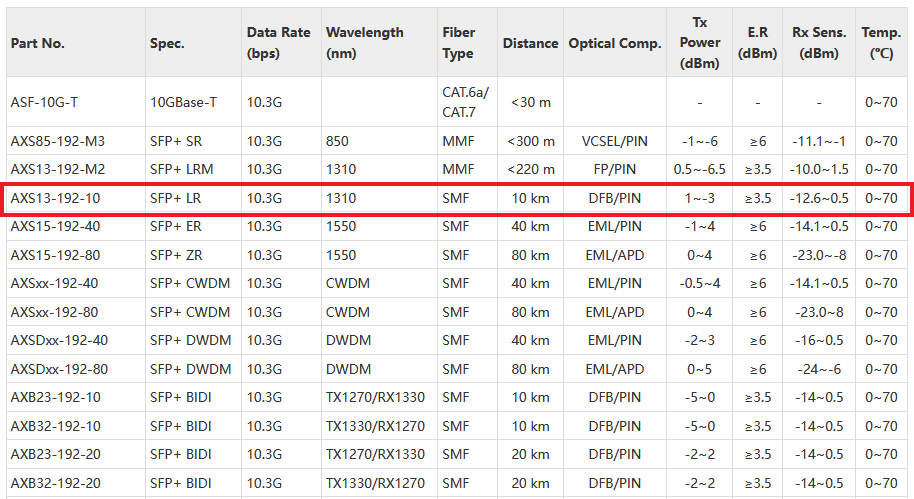

10G SFP+ Transceiver Single-Mode (https://www.amazon.de/gp/product/B08L7XG3F4?smid=ADD8GDUWB40L7&th=1)

Transceiver zur Aufputzbo (Flexibel):
OS2 LC/APC auf LC/UPC (https://www.amazon.de/gp/product/B0G5G25JNM?smid=A3JWKAKR8XB7XF&th=1)

Aufputzboxen:
FTTH Gehäuse 2x LC/APC (https://www.amazon.de/gp/product/B0DSZZKYDL?smid=A3JWKAKR8XB7XF&psc=1)

Wohnung zum Keller (fest verbaut)
FTTH Drop-Kabel OS2 4 Adern LC/APC G.657.A2 (https://shop.fiber24.net/FOIC-F2-S9-4DC-LCA-0030/de)
Pigtails (https://shop.fiber24.net/FOPT-F2-S9-12SX-LCA-010/de)

Jetzt meine Fragen:
Ist das FTTH Drop-Kabel für mein Vorhaben geeignet? Die Biegeradien sollten passen, aber was ist mit dem Kabelschacht? Kann ich das Kabel da einfach so runter hängen lassen? Gibt es bessere Kabel für einen solchen Fall?

Das Kabelende Spleißen - sind die Pigtails dafür geeignet? Dazu lässt sich online wenig finden.
Gibt es jemanden in Karlsruhe der so etwas machen könnte?

Ich habe ein Spleißgerät zum Mieten gefunden (150€ für 3 Tage, https://perforent.de/artikel/glasfaser-spleissgeraet-fusion-splicer-mieten/) aber kann ich das als ungeschulter Nutzer überhaupt schaffen? Außerdem ist da kein Prüfgerät dabei, ich weiß also nicht ob mir die Spleißung später mal Probleme machen könnte.

Was haltet ihr von meinem Vorhaben? Was sollte ich anders machen?

Gruß
Tigger



[rezzler]

Hallo und Willkommen auf ComputerBase!

Jetzt meine Fragen:
Ist das FTTH Drop-Kabel für mein Vorhaben geeignet? Die Biegeradien sollten passen, aber was ist mit dem Kabelschacht? Kann ich das Kabel da einfach so runter hängen lassen?

Falls du dir unsicher bist kannst du das Kabel an einem Metallseil festmachen und das dann am Dachboden befestigen. Seh ich so öfters, wenn Mobilfunkcontainer mit Stromkabel durch stillgelegte Essen gehen.

Das Kabelende Spleißen - sind die Pigtails dafür geeignet? Dazu lässt sich online wenig finden.

Zum spleißen ja, aber ich würde die nicht nehmen, weil ich in der Beschreibung nichts von biegeoptimiert (G.657A1 oder A2) lese. Das könnte dann in der Dose zu erhöhten Dämpfungen führen.

Gibt es jemanden in Karlsruhe der so etwas machen könnte?

Ich bin leider in der Gegend Nord-/Ostbayern unterwegs.

Ich habe ein Spleißgerät zum Mieten gefunden (150€ für 3 Tage, https://perforent.de/artikel/glasfaser-spleissgeraet-fusion-splicer-mieten/) aber kann ich das als ungeschulter Nutzer überhaupt schaffen?

Wenn man es noch nie gemacht hat wäre ich eher skeptisch. Vielleicht wäre ja auch ein komplett fertiges Kabel eher was für dich?
https://www.kaiser-elektro.de/de_DE...ta-e3s-connect-aufputz-anschluss-am-huep/?p=2

Weil man die Steckergehäuse erst nachträglich aufklipst könnte das evtl. auch durchs Rohr gehen.

Was haltet ihr von meinem Vorhaben?

Gut eingearbeitet auf jeden Fall



[SaxnPaule]

Wie dick ist denn das dünnste Leerrohr?

Die zusätzlichen Kosten, für das Verlegen von Glasfaser für dieses eine (2) Kabel stehen doch in keiner Relation zum Verlegen von zwei dünnen CAT6 Kabeln.

Ich sehe hier jetzt auch keine utopischen Kabellängen (>55m), so dass theoretisch auch 10gbps durchgehen sollten.



[holdes]

Ich bin leider auch zu weit entfernt, ich kanns aber auch nicht quer durch Deutschland schicken .

Gute Dämpfung je nach Fusionsspleißer zu erreichen ist das eine, aber selbst das Handling und Einlegen in die Kassetten usw. braucht hier und da etwas Übung.

2 Optionen die mir noch einfallen:

1. Es gibt von Telegärtner Stecker die man spleißfrei auch auf die Fasern stecken kann. Wie gut die sind kann ich aber nicht sagen, würde aber Pigtails sparen.
https://www.telegaertner.com/produkt-highlights/fiber-field-plug

2. BiDi Transceiver nutzen, nur einzelne Faser nutzen bzw. nur halb so viele benötigen.
https://www.glasfaserkabel.de/LWL-P...hkabel-LC-APC-LC-APC-Singlemode-OS2::641.html

Im Zweifel könnte man so 2-4 einzelne Kabel nacheinander durchschieben, dann muss es nicht mal BiDi sein, aber bliebe dann logischerweise bei SingleMode.



[xammu]

Es gäbe auch AOC Kabel, das ist SFP mit Glasfaser verbunden. Die SFP Enden müssen allerdings durch die Rohre passen.

Es gibt auch SFP+ zu 10Gbe RJ45, da reicht dann ein Cat6a/Cat7 Kabel.
Aber keine Ahnung ob und welche der Grandsteam unterstützt.



[24Tigger24]

Vielen Dank für euere Antworten!

Die zusätzlichen Kosten, für das Verlegen von Glasfaser für dieses eine (2) Kabel stehen doch in keiner Relation zum Verlegen von zwei dünnen CAT6 Kabeln.

Ich sehe hier jetzt auch keine utopischen Kabellängen (>55m), so dass theoretisch auch 10gbps durchgehen sollten.

Ein Kabel sollte gehen, aber ich würde mir gerne die SFP+ zu rj45 Adapter sparen, da die meißten ziemlich heiß werden. Außerdem hätte ich mit Glasfaser die Möglichkeit später noch schnellere Transceiver zu nutzen.

2. BiDi Transceiver nutzen, nur einzelne Faser nutzen bzw. nur halb so viele benötigen.

Das habe ich auch überlegt, aber muss ich trozdem irgendwie reinzeihen und daher dann auch wieder spleißen.

Vielleicht wäre ja auch ein komplett fertiges Kabel eher was für dich?
https://www.kaiser-elektro.de/de_DE...ta-e3s-connect-aufputz-anschluss-am-huep/?p=2

Weil man die Steckergehäuse erst nachträglich aufklipst könnte das evtl. auch durchs Rohr gehen.

Das sieht vielversprechend aus, damit werde ich es mal versuchen. Danke für den Tipp!



[holdes]

Das habe ich auch überlegt, aber muss ich trozdem irgendwie reinzeihen und daher dann auch wieder spleißen.

Wieso? Die Stecker sind ja bereits dran an den Patchkabeln. Da man aber hier nur 1 LC Stecker pro Kabel hat, ist der Footprint so schmal, dass du gar nichts spleißen musst und das sollte problemlos durch passen je nach verfügbarem Durchmesser.

Oder wie alternativ genannt die Feldkonfektionsstecker ohne spleißen probieren, die werden nur aufgeschoben und geklemmt.



[DangerGnom]

es gibt doch bereits vorkonfektionierte Verlege-Kabel.
Mit Standardlängen, verschiedene Aderanzahl und fertigen Steckern dran. Das kommt dann auf einer Rolle. Inklusive optionaler Einziehhilfe.
da braucht man nichts spleissen --> das würde ich mir auf jeden Fall ersparen.

hier mal ein Link zu 4 Adern, Single mode, Länge auswählbar.
z.B. https://www.glasfaserkabel.de/LWL-K...4-Adern-Singlemode-4E-OS1-OS2-LC-LC::139.html
