Gtx 1080 game rock pex 0 Ohm

[Feuerdomede]

Hey, ich hab hier eine alte 1080 ti liegen und hab an dem pex line (am pcie anschluss) 0 Ohm, die line geht zu einem 0 ohm wiederstand und danach zum chip. mein problem ist das der 0 ohm wiederstand keinen kurzschluss hat. wei einer von euch weiter?



[Zwirbelkatz]

Willkommen

Deine 1080 Ti hat einen Defekt?

Es gibt eine Möglichkeit, sie einzuschicken:
https://krisfix.de/

Ob du über die Telefonnummer eine Auskunft bezüglich einer Problemlösung erhältst, kann ich nicht sagen.
Vermutlich mal nicht.



[Feuerdomede]

ahcso ja, ich hab einen defekt mit der grafikkarte.
Ist meinte alte grafikkarte daher lohnt es sich nicht die einzuschicken



[madmax2010]

@AssassinWarlord vielleicht?



[dms]

mein problem ist das der 0 ohm wiederstand keinen kurzschluss

@Feuerdomede - magst du das nochmals anders beschreiben - denke nicht das da ein DUMMY-Bauteil
als Brücke verbaut wurde

Was meinst du denn - der Widerstand

A) ist hochomig
B) hat 0 Ohm

und muss auf Basis welcher Unterlagen(Link?) welchen Wert haben?

P.S. auch deine Shifttaste scheint ausser Funktion zu sein



[AssassinWarlord]

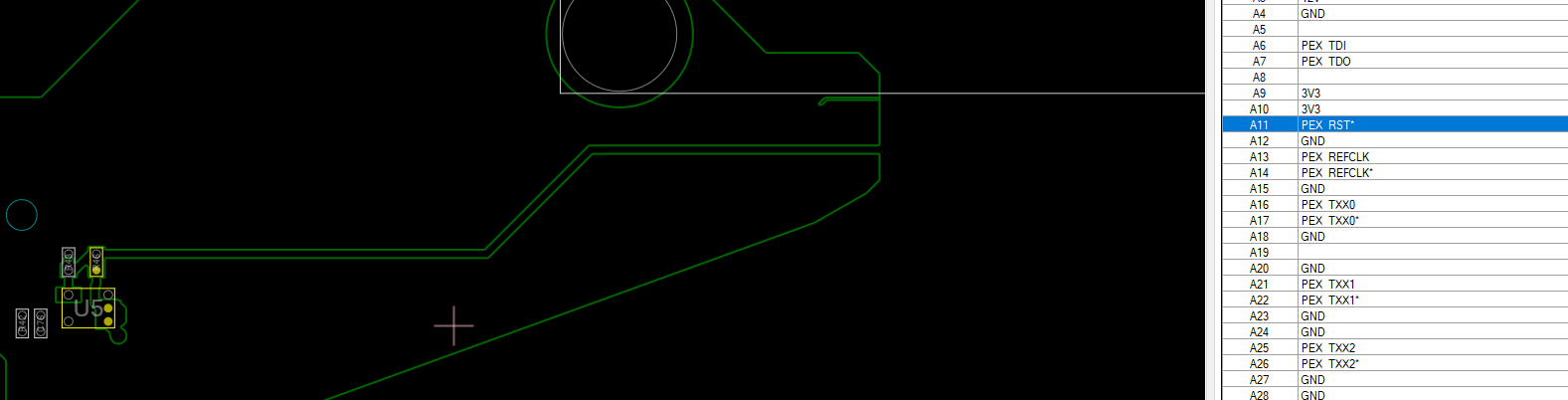

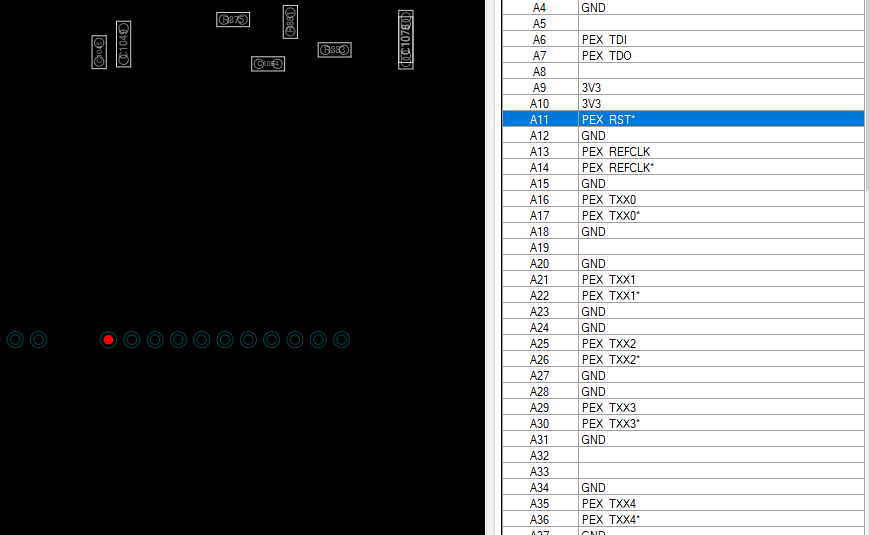

hat PEX Reset Ohm bei dir, oder die 1V PEX Rail?
wie sehen die anderen Rails aus?

und was meinst du mit dass der 0 Ohm widerstand keinen Kurzschluss hat? der Sollte als 0 Ohmer schon ein Kurzschluss haben, sonst ist er defekt ^^



[Feuerdomede]

Tut mir leid hab mich nur extrem dumm verschaut, war 0L Ohm. Die pex Line ist okey. Aber hab auf der 5v rail nur 2,4 Ohm(bin mir nicht sicher ob das die 5v rail ist)



[AssassinWarlord]

Ist ja jetzt aber was ganz anderes...
Was macht den die Grafikkarte? Ich nehme mal an die bringt kein Bild, hmm? Gibt's nen Kurzschluss auf einen der Strom Eingänge?
Sind alle Sicherungen heile, was die palit karten ja zum glück haben? Was hast du an Werkzeug da? Labornetzteil, wärmebildkamera?



[Feuerdomede]

Also hab die mal angeschlossen, die Sicherungen haben alle 12 v. Da wo ich die 2,4 Ohm gemessen habe hab ich 5v. Und bei den anderen. Rails 1,8 v und pex rail 1v. Labornetzteil hab ich noch nicht. Die Karte wird erkannt und so aber bringt kein Bild



[AssassinWarlord]

Hat die GPU und RAM auch Spannung?



[Feuerdomede]

Ja. Kann es sein das ein vram kaputt ist ?



[AssassinWarlord]

Klar kann es an einem RAM liegen, oder halt eine gebrochene lötkugel unter der GPU.

Also sind alle Spannungen da, ja? Wiehoch ist die speicherspannung?



[Feuerdomede]

Kann Grade nicht nachschauen aber hab vorhin mal ein Mats and mods Test gemacht. Der Test sagt mir ich hab an allen vrams Fehler. Aber überall genau gleich viel. Ich weiß nicht kann das sein ?

Ergänzung (5. Januar 2024)

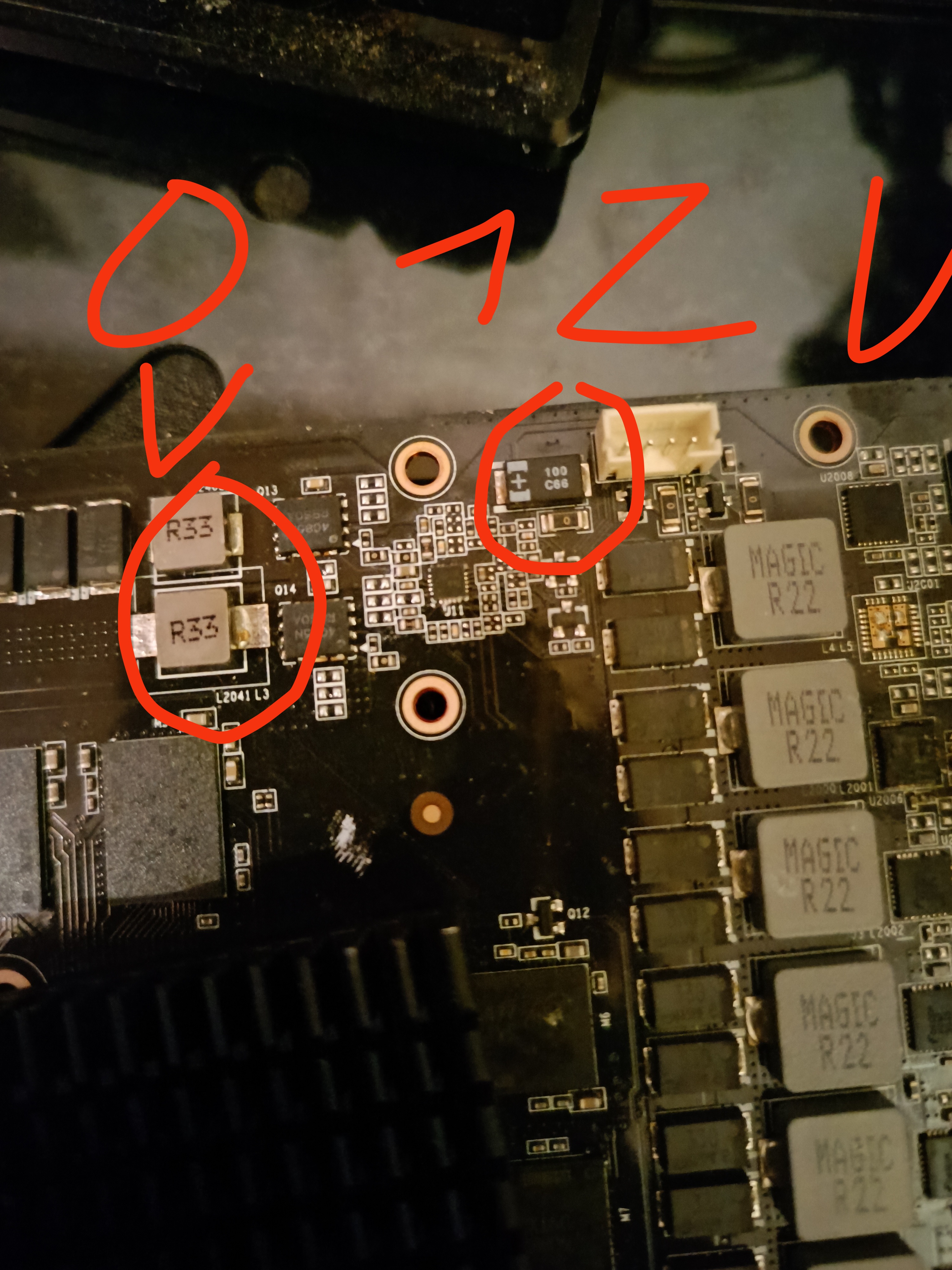

Also gut hab nochmal nachgemessen. Hab 0 v an den zwei spulen, wie bekomme ich am besten raus was in dem Bereich kaputt ist jetzt ?



[AssassinWarlord]

Soso, also doch keine speicherspannung vorhanden, darum auch Mats lesefehler auf allen Bänken (sonst hätte man schreibfehler).
Schaltet der Monitor nach ca. 40 Sekunden ein wenn du sie solange mal im System laufen lässt? Also dass der Monitor aus dem standby erwacht nur halt ohne was anzuzeigen?

Wieviel ohm misst du an den spulen gegen Masse?



[Feuerdomede]

104 Ohm an beiden Spulen und ja, montior geht an, nur zeigt er nicht an ja



[AssassinWarlord]

Ok Dann ist es was einfaches denke ich, widerstand sieht erstmal alles gut aus.... Rausfinden warum die rail nicht geht.also den pwm Controller dazu ausfindig machen, gucken ob vcc anliegt und enable.
Oder kann es sein dass kleine smd Bauteile abgerissen wurden ?



[Feuerdomede]

Also en hab kein Strom aber die 5v auf vcc. Dementsprechend kommt auch kein Strom raus. Sehe keine Bauteile die abgerissen wurden



[AssassinWarlord]

Aber vcore Spannung ist da, ja? Dann mal im laufendem Betrieb am EN pin gegen Masse den Widerstand messen... Ohne EN macht der PWM Controller auch nix.



[Feuerdomede]

Hab vllt 1 Ohm oder so beim laufenden Betrieb



[AssassinWarlord]

Also wird es noch runter gezogen von irgendwas... Laufen den alle GPU Phasen oder eventuell nur eine?
