JGFX Anschluss auf dem MB

[Hurdy]

Hallo Leute,

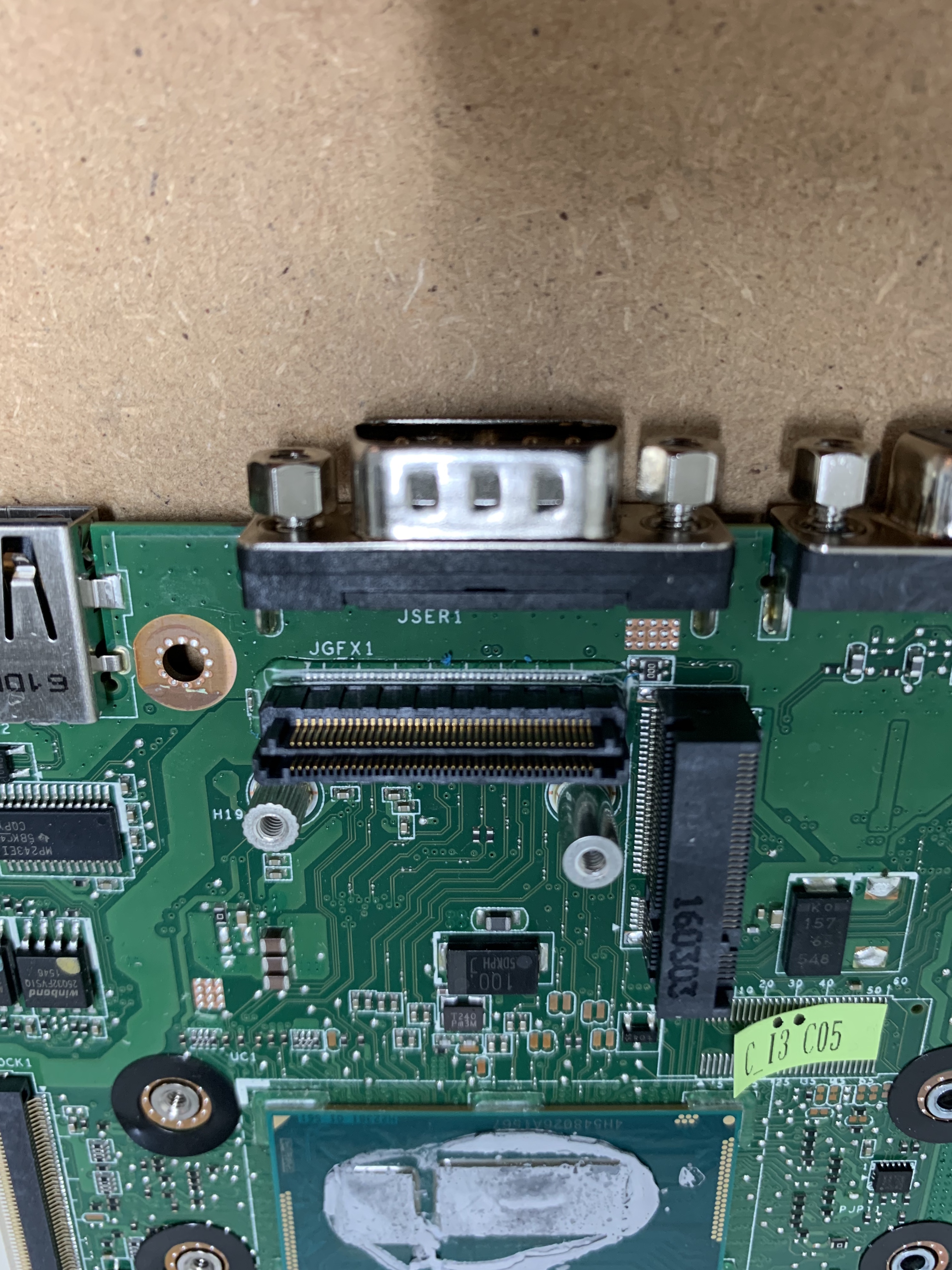

ich habe aus einem defekten Latitude 12 Rugged Extreme 7204 Touch (Display abgerissen ) die Systemplatine ausgebaut. Ich möchte diese in ein kleines Gehäuse packen und weiter nutzen. Darum soll es hier ab nicht gehen, ich habe dort einen Anschluss gefunden der JGFX heißt. Kann mir jmd sagen was für ein Anschluss das ist. Hier noch ein Bild. LG Tim



[madmax2010]

was war denn daran angeschlossen?
bist du dir sicher das er nichg JGFX heißt?
ich Tippe auf einen Anschluss für ein dock.
https://ruggedpcreview.com/3_notebooks_dell_12_rugged_extreme.html
https://ruggedpcreview.com/images3/dell_extreme_rugged_12_open_480.jpg

wo da ist der denn ca?



[von Schnitzel]

Das ist der Anschluss für das entsprechende Dock.



[Hurdy]

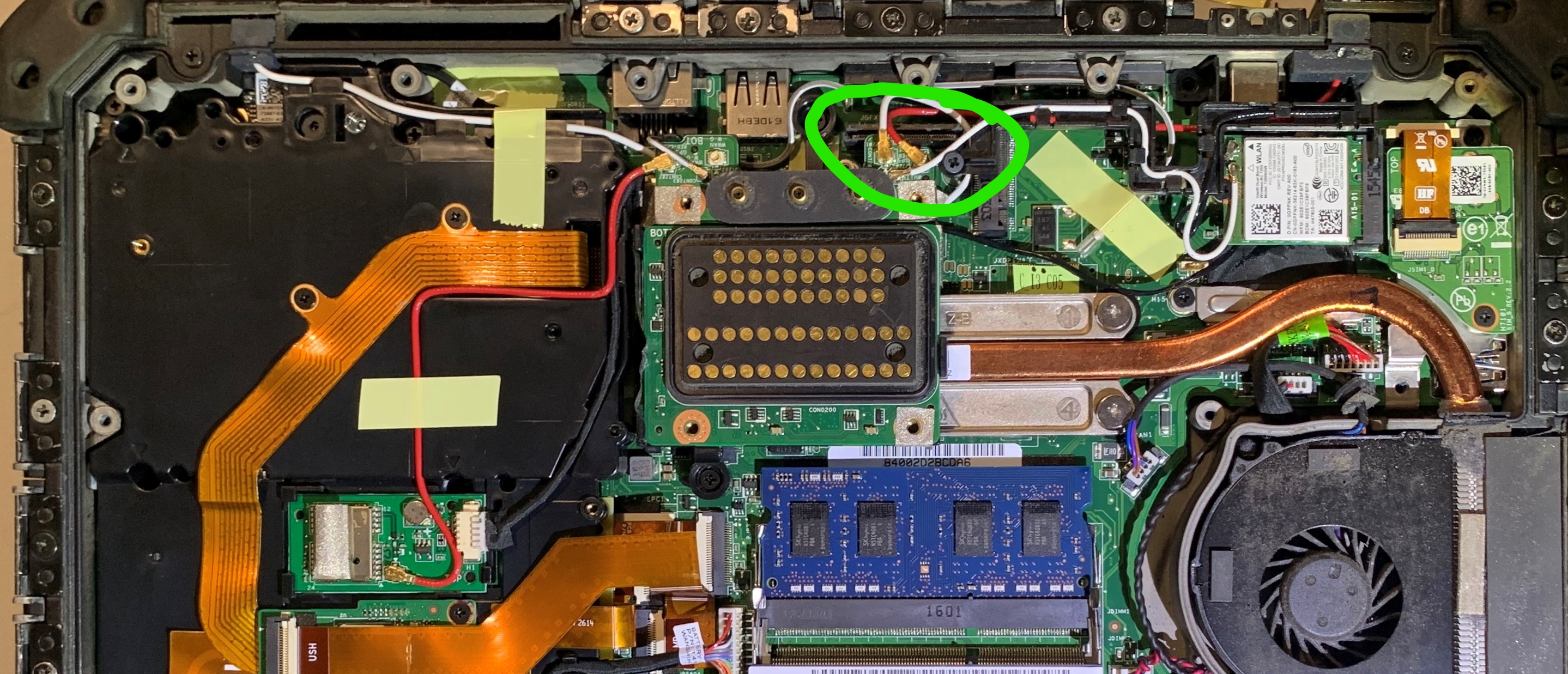

Der Steckkontakt war frei als noch alles eingebaut war. Siehe grüner Kreis.



[von Schnitzel]

Dieses Teil hier.
https://www.dell.com/de-ch/work/sho...esk-dock-gen-ii-swiss/apd/452-bckh/pc-zubehör



[madmax2010]

Dieses Teil hier.
https://www.dell.com/de-ch/work/shop/dell-rugged-notebook-desk-dock-gen-ii-swiss/apd/452-bckh/pc-zubehör

das hat einen anderen anschluss.. https://static.bhphoto.com/images/multiple_images/images1500x1500/1566488736_IMG_1240321.jpg

Kann gut sein, dass Dell das Board auch für infoscreens o.ae anbietet oder das man hier ein anderes daughterboard anschließen kann.



[Hurdy]

Für das Dock sind doch die runden kleinen Kontakte, die sind ja auch außerhalb des Gehäuses. Aber der JGFX Anschluss liegt innerhalb des Gehäuses. Es fangen fast alle Steckkontakte mit J... an, wenn man das J wegläst bleibt GFX übrig. Eine GPU Schnittstelle?



[madmax2010]

Grundsätzlich schaut der schon aus wie ein Displayanschluss. dafür sprechen auch die direkten Lanes von der CPU und die dort verbauten Spannungswandler / widerstände



[von Schnitzel]

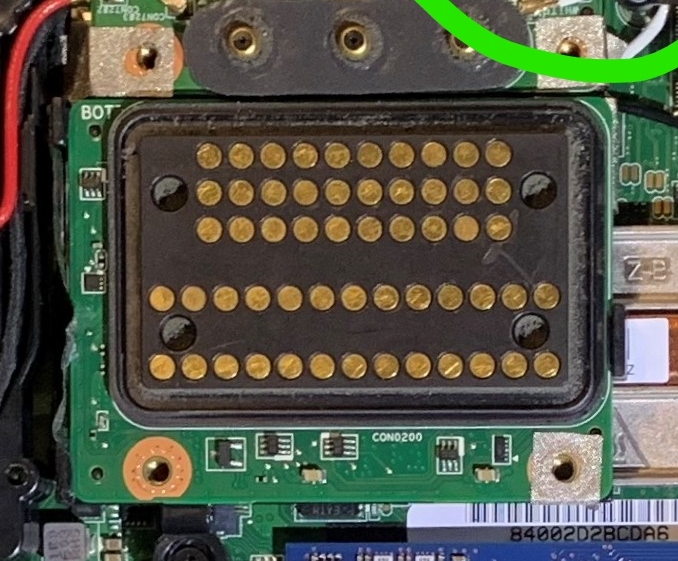

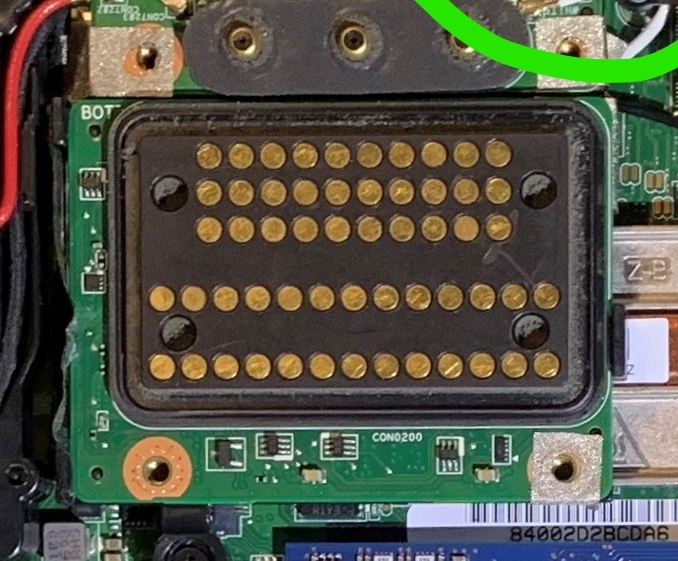

JGFX ist dieser hier:

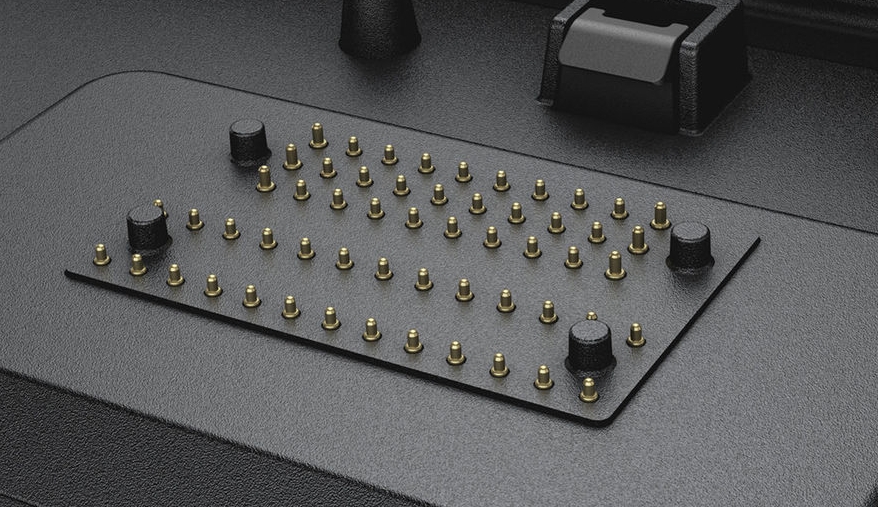

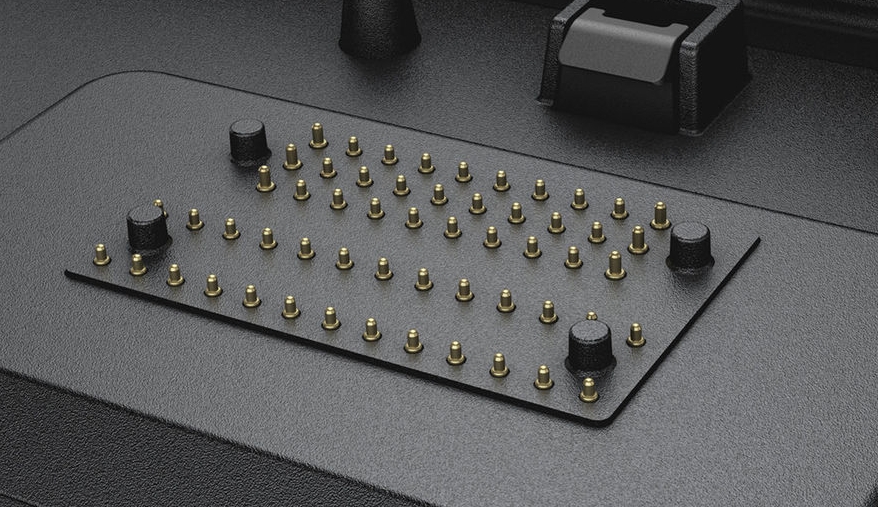

Das passt genau zu dem Anschluss am Dock:


Das Umrandete ist der Anschluss für WLAN.
Wenn man das Kabel verfolgt, dann führt das zur WLAN-Karte.

Edit:
Nehme alles zurück.
Sorry, jetzt sehe ich es.

Edit II
Hab wg. meinem Irrtum noch etwas weiter gesucht und bin fündig geworden.

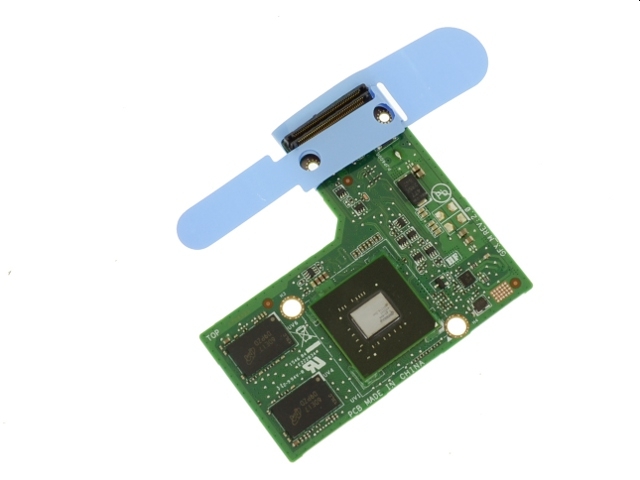

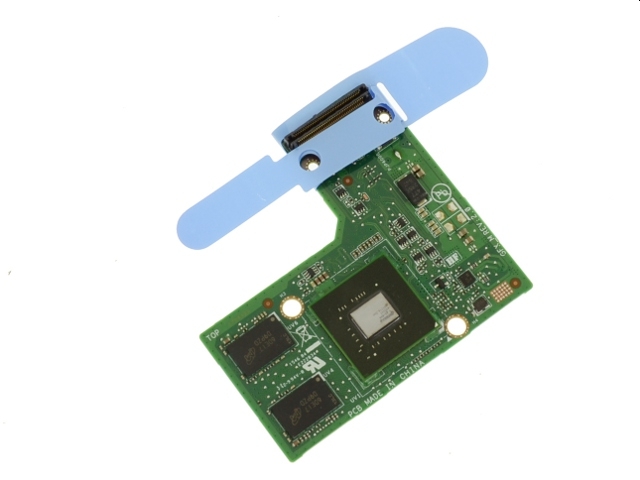

Das ist für eine optionale Graka.



[Hurdy]

Hast du da weitere Infos zu? Welche Graka da in Frage kommt oder ob da nur spezielle Dell GPU Boards für gibt. Vielleicht kann ich ja etwas günstiges bei ebay finden.



[von Schnitzel]

Ich hab das Bild über Google bei einem Händler gefunden.
https://www.google.de/search?q=Lati...P_aQKHWyGA6MQ_AUoAnoECAsQBA&biw=2048&bih=1038
Die Karte ist zwar für ein Latitude 14 aber der Anschluss stimmt überein.
Sie ist aber nicht auf Lager und ich glaube persönlich, dass die Suche recht schwierig wird.



[Hurdy]

Ok Danke für die Hilfe. Ich schau mal ob oder was ich damit mache. Wenn ich etwas finden sollte das passt und läuft werde ich meine Erfahrung hier teilen.

Lg Tim
