Hallo zusammen,
ich versuche mal ganz kurz etwas Kontext zu geben:
Der Plan war, die 5G Antenne außen irgendwie in der Nähe der Satellitenschüssel anzubringen und entsprechend durch den gleichen Weg nach innen zu kommen. Und dann von da, also vom Spitzboden aus, die 5G Antenne mit dem Router inkl. Modem der im Keller über ein Netzwerkkabel zu verbinden. und mit der "anderen" Netzwerkleitung wieder nach oben in den Spitzboden zu kommen.

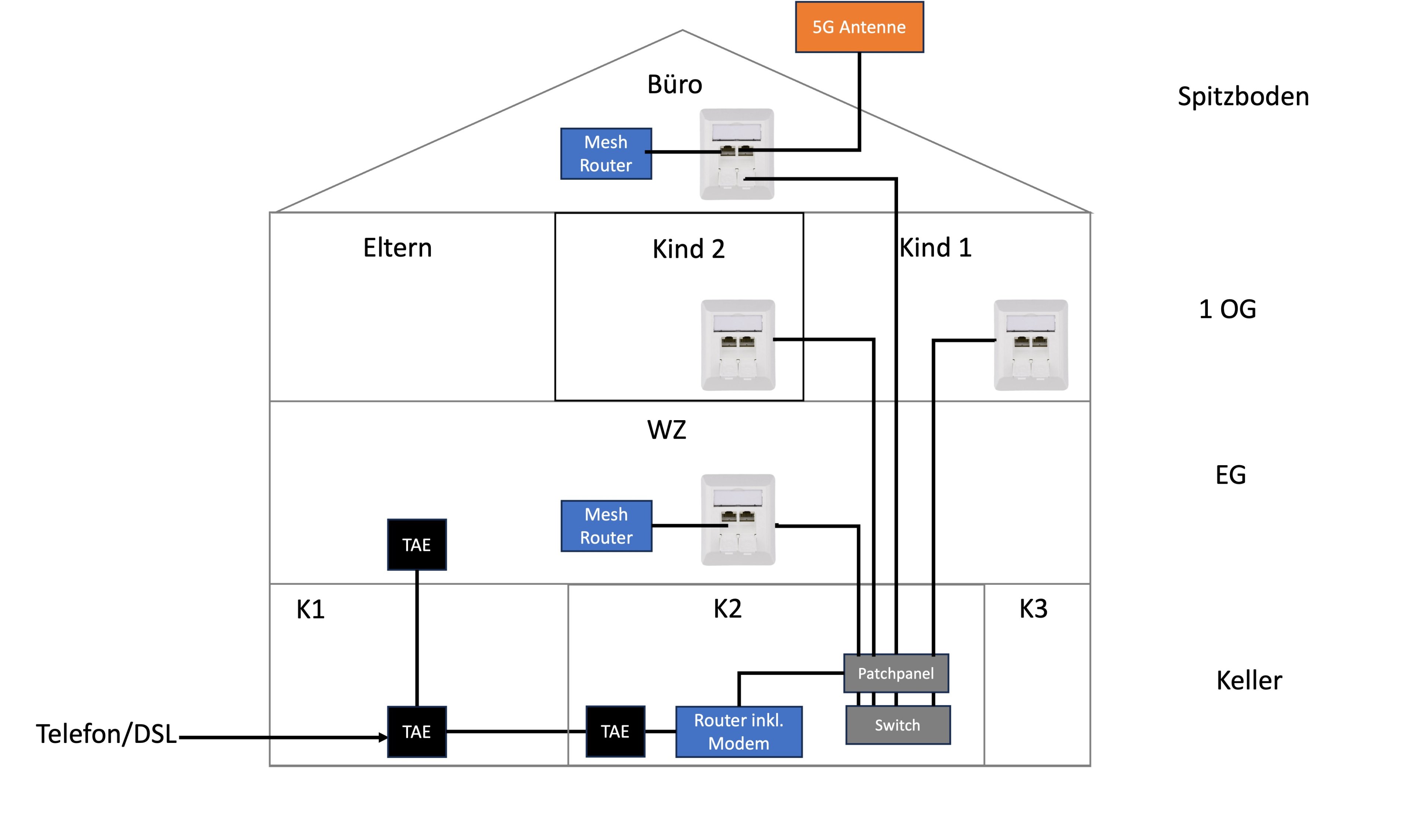

Hier mal eine grobe Skizze:
Hierfür dachte ich, ich bau das Kabelwirrwarr was da im Keller ankommt um und mach daraus ein Patchfeld mit Keystones. Aber wie macht man das nun, wenn ein Kabel für 2 Keystones reichen muss, und die Schirmung ja entsprechend auch nur an einem Keystone angelegt sein kann. Für die 100 Mbit die aktuell zu verfügung stehen sollte das ja reichen. Und vor allem stimmen die Farben bei meinem Kabel ja nicht mit dem klassischen Cat X Kabeln überein, was muss also wo ran? Ich bin aktuell etwas überfragt
Des weiteren war die Frage, welcher Kabeltyp da bei mir überhaupt drin liegt, draufstehen tut leider nichts... Kann das Kabel überhaupt mehr als 100 Mbit auch wenn ich alle 8 Adern benutze oder gibts hier bei alten Kabeln auch irgendwelche Limitierungen von denen ich wissen sollte? Weil wenn nicht, dann könnte ich in den anderen Zimmern, in denen ich vermutlich eh nur einen Anschluss brauche zumindest die Dosen von 2-fach auf 1 fach abändern.

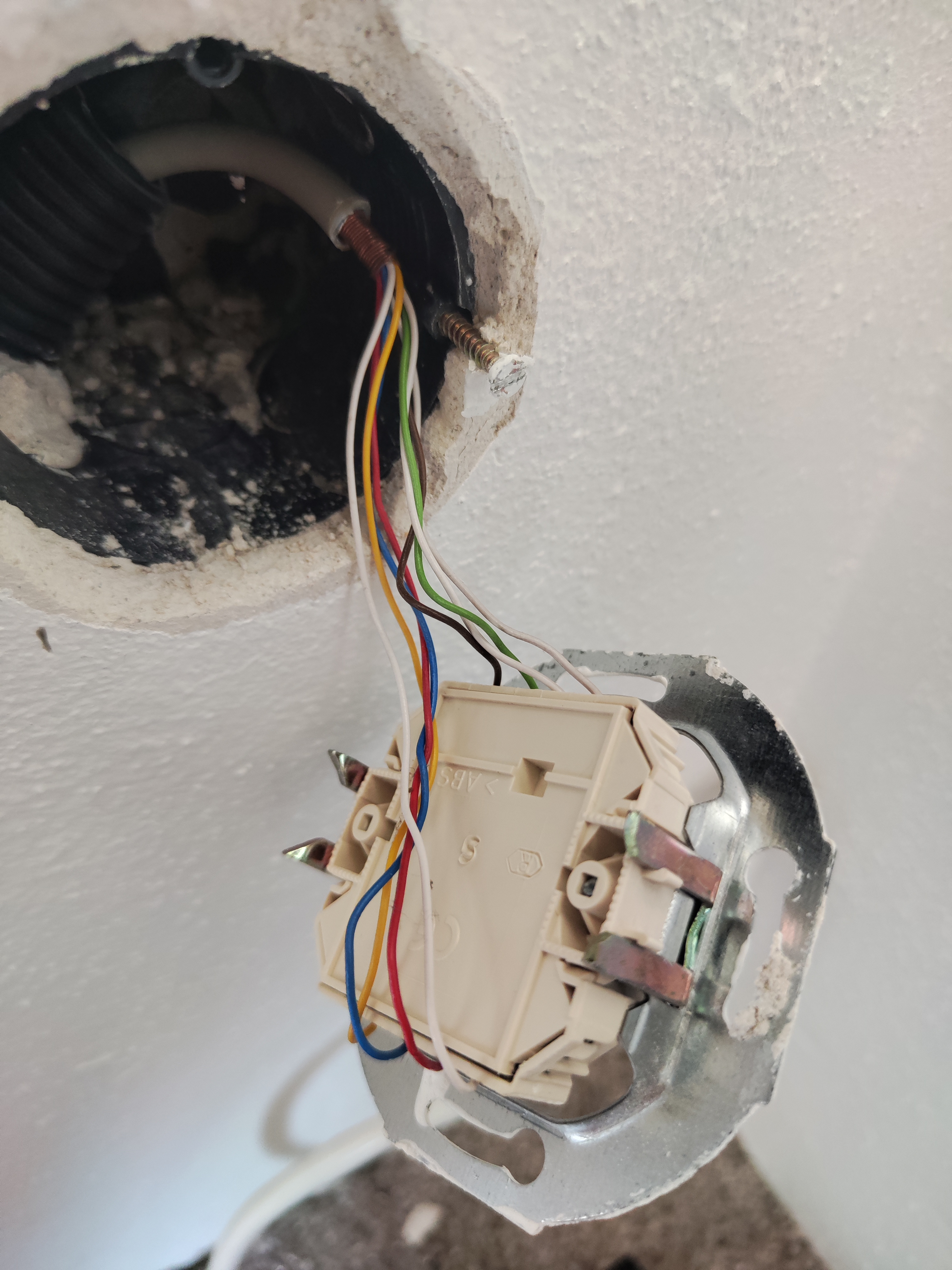

So schaut die Dose in meinen Arbeitszimmer aus:
(Wie man auf den Bildern vll. erkennen kann ist die Belegung hier wie folgt:
Und so das Kuddelmuddel im Keller:
PS: Ja es scheint so als wären Leerrohre drin, bislang war ich aber bei keinem erfolgreich und bin durchgekommen (auch mit guter Einzughilfe wie dem Teil von Runprotec). Habe das Gefühl, dass Leerorh endet irgendwo oder ist unterbrochen, bislang habe ich nicht herausgefunden wo... . Gibt es irgendwie die Möglichkeit die Einzughilfe Aufputz mit einem Tool nachzuverfolgen? Aktuell hab ich keine Ahnung wo die Leitungen lang gehen.
ich versuche mal ganz kurz etwas Kontext zu geben:
- Haus (Bj. 2003) vor wenigen Wochen gekauft (Keller, EG, 1 OG, ausgebauter Spitzboden)
- Nur 50 Mbit DSL verfügbar, oder 100 Mbit mit MagentaZuhause L Hybrid (5G). Letzteres wude beauftragt.
- In einigen Zimmern im Haus sind Netzwerkdosen vorhanden und im Keller habe ich auch offensichtlich gefunden wo diese Kabel auch rauskommen.
- Kabeltyp unbekannt, steht nix drauf. Ein Kupferdraht ist hier offensichtlich mit eingearbeitet (Schirmung?)
- In den Zimmern sind Neztwerkdosen mit je 2 Anschlüssen verbaut, es geht aber jeweils leider nur ein Kabel hin.
- So wie es mir aussieht werden die 8 Kabel entsprechend auf beide Dosen aufgeteilt, wodurch je Dose max. 100 Mbit durchgehen werden.
- Der DSL Anschluss liegt im Keller.
Der Plan war, die 5G Antenne außen irgendwie in der Nähe der Satellitenschüssel anzubringen und entsprechend durch den gleichen Weg nach innen zu kommen. Und dann von da, also vom Spitzboden aus, die 5G Antenne mit dem Router inkl. Modem der im Keller über ein Netzwerkkabel zu verbinden. und mit der "anderen" Netzwerkleitung wieder nach oben in den Spitzboden zu kommen.
Hier mal eine grobe Skizze:
Hierfür dachte ich, ich bau das Kabelwirrwarr was da im Keller ankommt um und mach daraus ein Patchfeld mit Keystones. Aber wie macht man das nun, wenn ein Kabel für 2 Keystones reichen muss, und die Schirmung ja entsprechend auch nur an einem Keystone angelegt sein kann. Für die 100 Mbit die aktuell zu verfügung stehen sollte das ja reichen. Und vor allem stimmen die Farben bei meinem Kabel ja nicht mit dem klassischen Cat X Kabeln überein, was muss also wo ran? Ich bin aktuell etwas überfragt
Des weiteren war die Frage, welcher Kabeltyp da bei mir überhaupt drin liegt, draufstehen tut leider nichts... Kann das Kabel überhaupt mehr als 100 Mbit auch wenn ich alle 8 Adern benutze oder gibts hier bei alten Kabeln auch irgendwelche Limitierungen von denen ich wissen sollte? Weil wenn nicht, dann könnte ich in den anderen Zimmern, in denen ich vermutlich eh nur einen Anschluss brauche zumindest die Dosen von 2-fach auf 1 fach abändern.

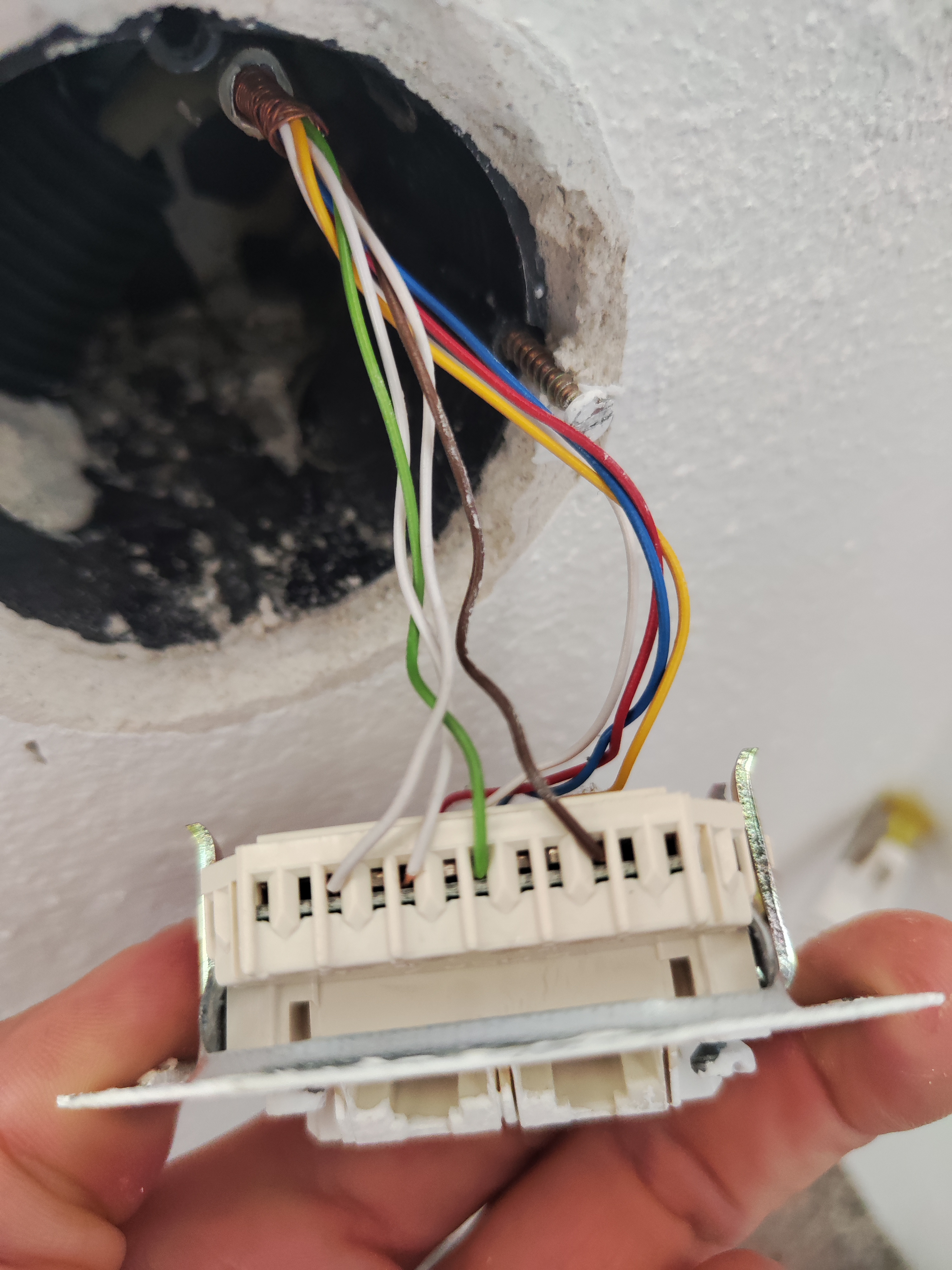

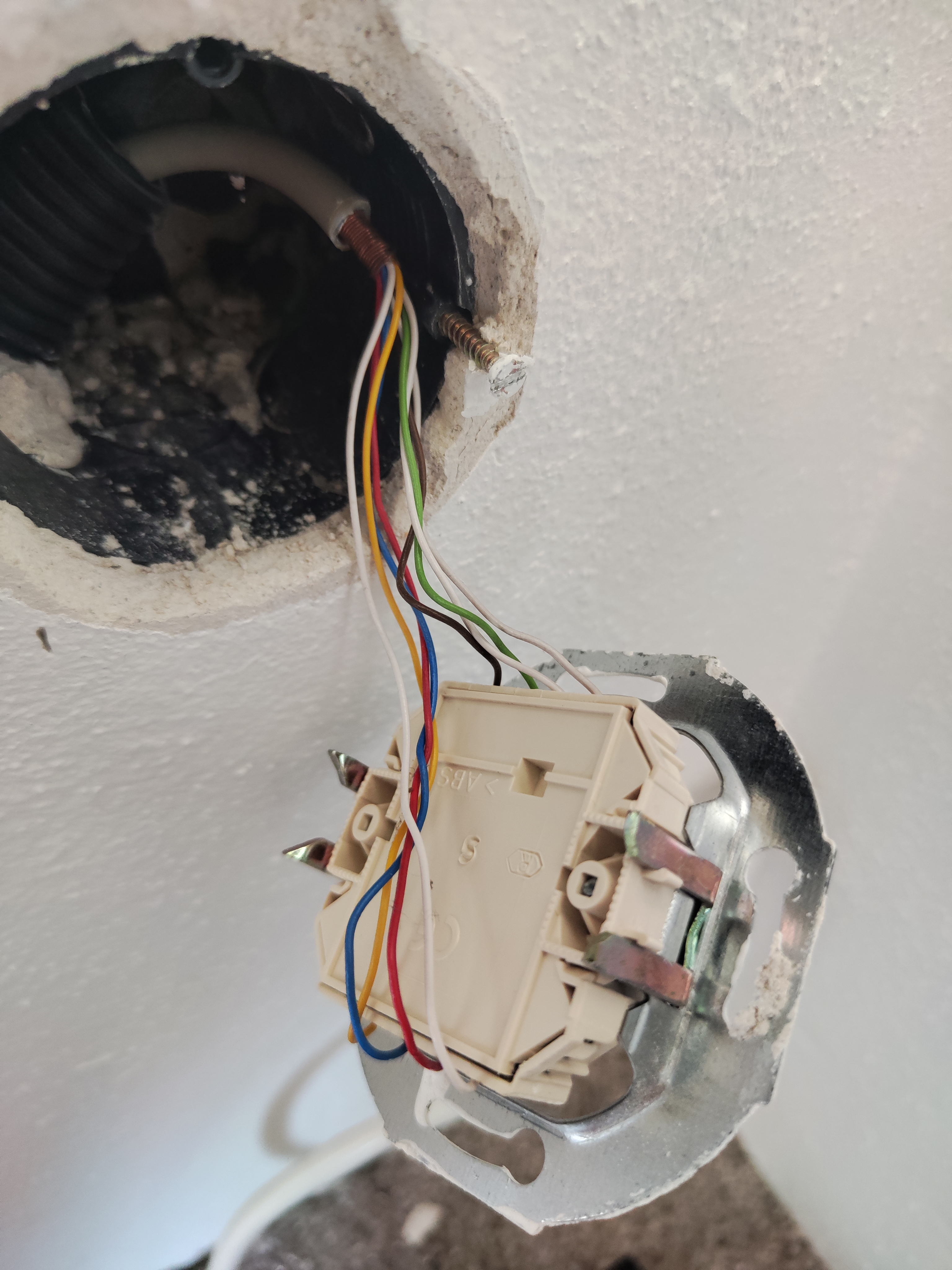

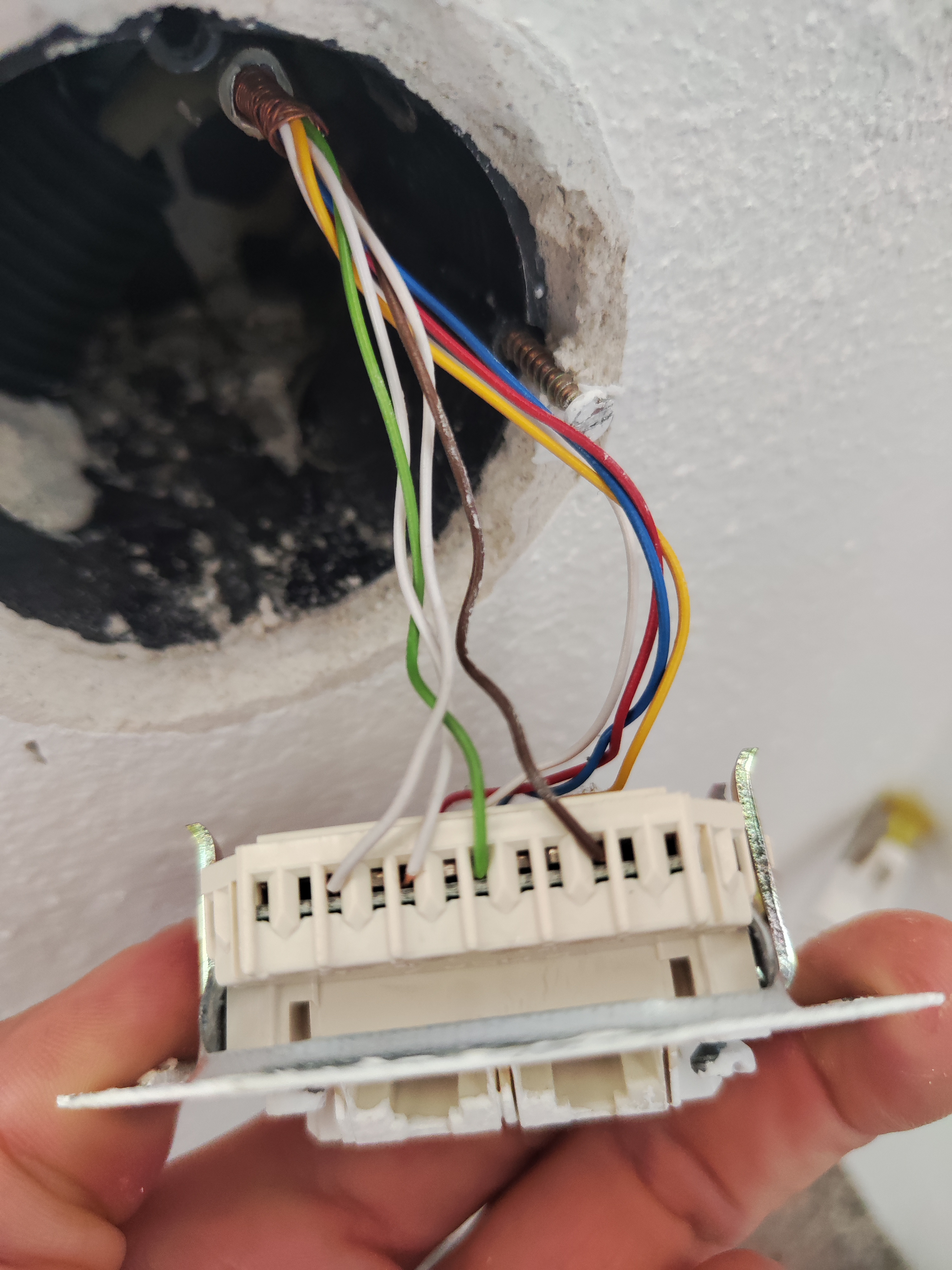

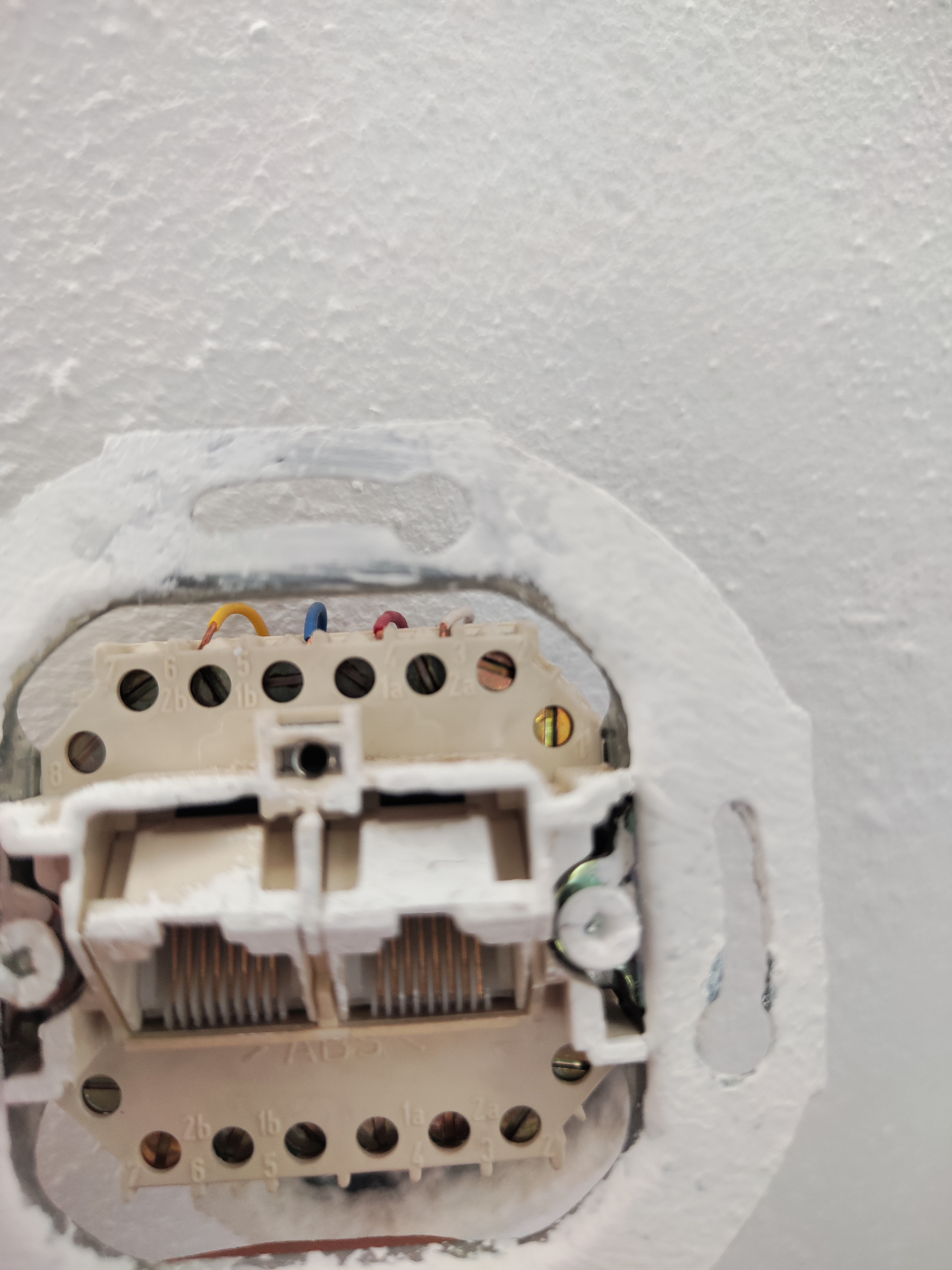

So schaut die Dose in meinen Arbeitszimmer aus:
(Wie man auf den Bildern vll. erkennen kann ist die Belegung hier wie folgt:
Oben:
Pin 3: weiß
Pin 4: rot
Pin 5: blau
Pin 6: gelb
Unten:
Pin 3: weiß
Pin 4: weiß
Pin 5: grün
Pin 6: braun

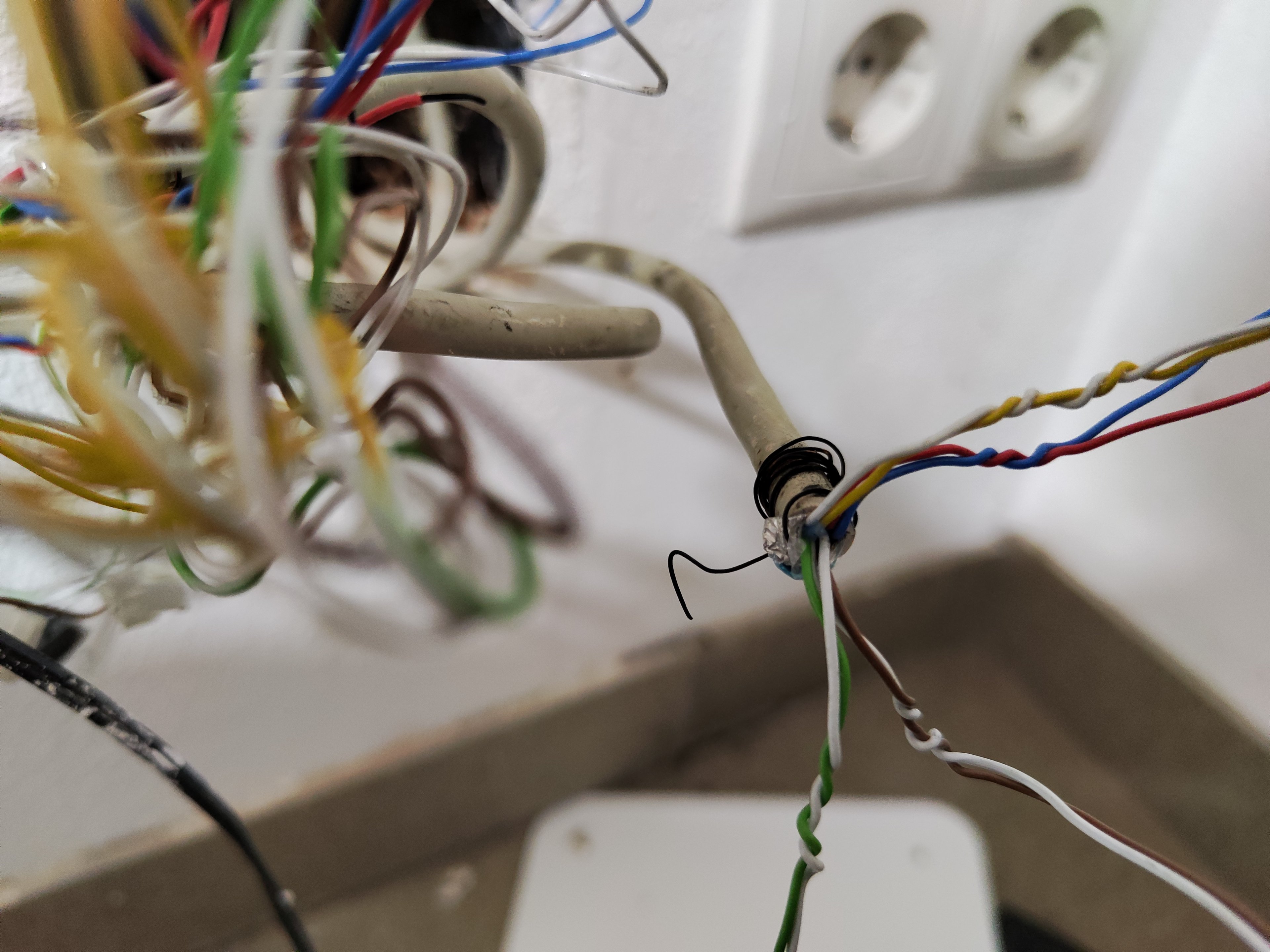

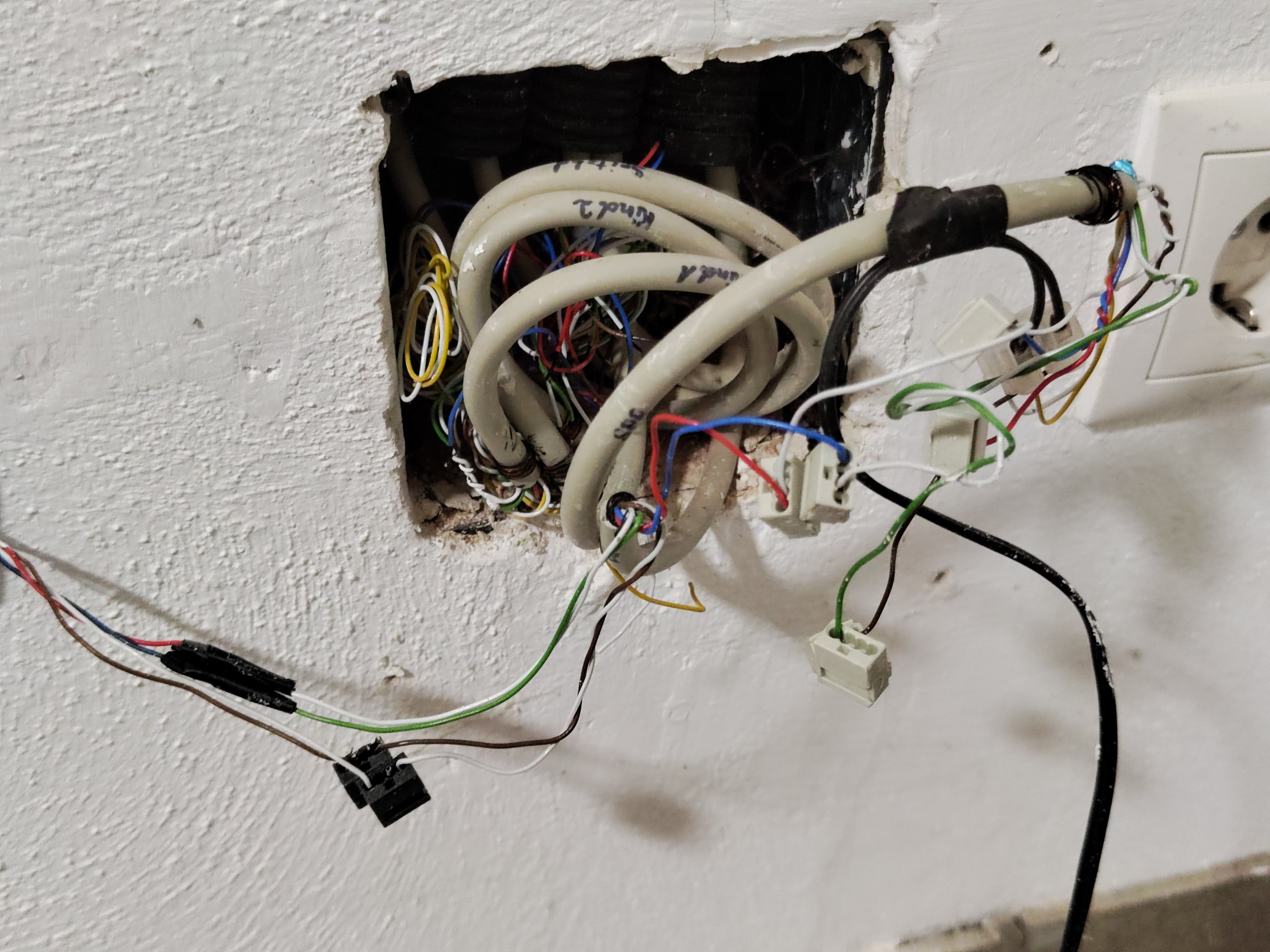

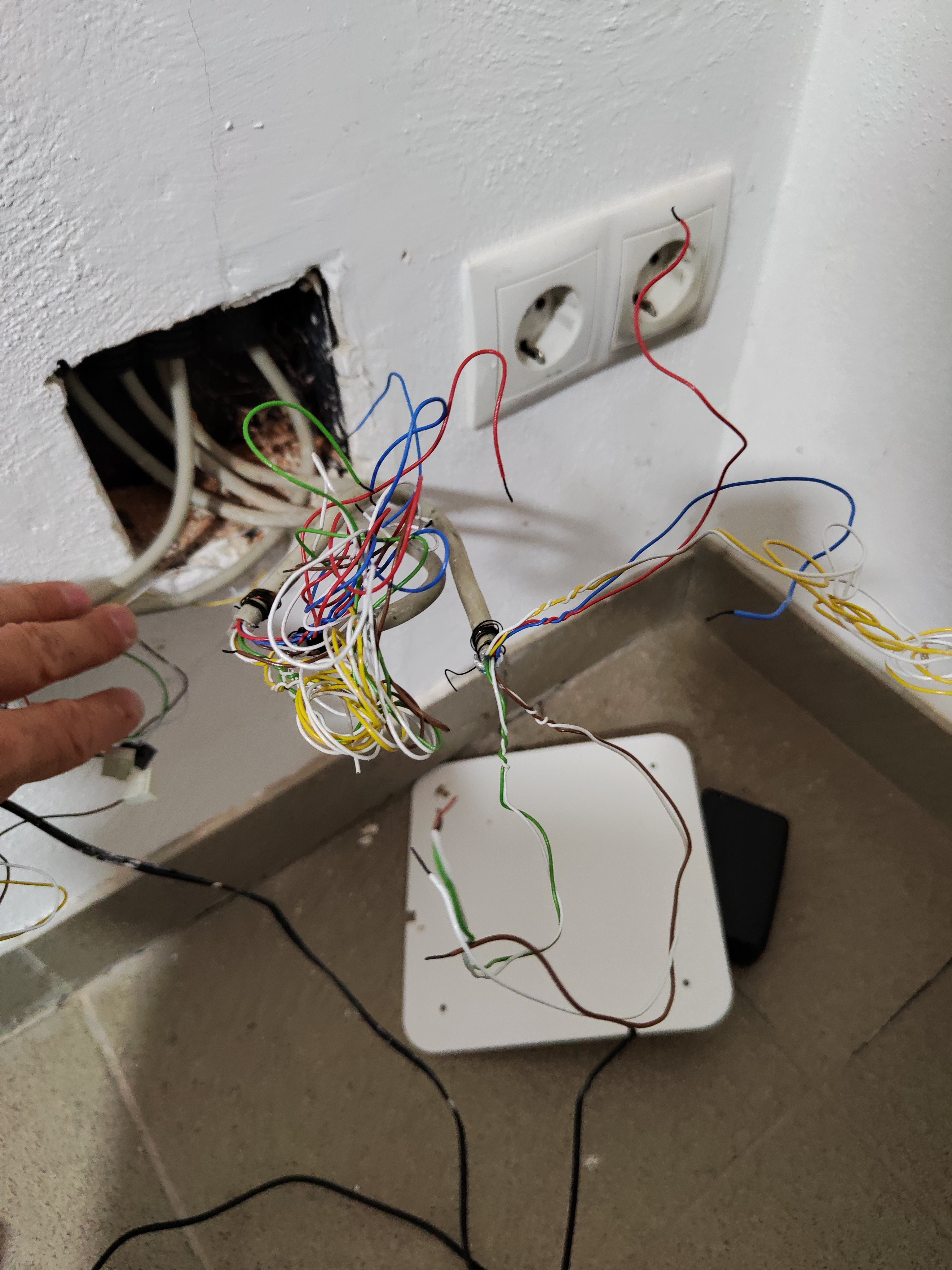

Und so das Kuddelmuddel im Keller:
PS: Ja es scheint so als wären Leerrohre drin, bislang war ich aber bei keinem erfolgreich und bin durchgekommen (auch mit guter Einzughilfe wie dem Teil von Runprotec). Habe das Gefühl, dass Leerorh endet irgendwo oder ist unterbrochen, bislang habe ich nicht herausgefunden wo... . Gibt es irgendwie die Möglichkeit die Einzughilfe Aufputz mit einem Tool nachzuverfolgen? Aktuell hab ich keine Ahnung wo die Leitungen lang gehen.
