Hallo,

folgendes steht bei meinen Eltern an:
Renovierung von 3 Zimmern, Büro wandert vom OG ins UG (samt verstärkter Kellerdecke). Ansonsten 1 Gästezimmer was die Verkabelung betrifft.

Bisher war unser Gedanke, Lan-Kabel vom Router zu einem Switch auf dem Speicher, dort hängt dann nen AP (ubiquiti ac-lite), von dort ins gästezimmer.

Nun habe ich durch paar Beredungen, folgenden Idee und brauche dafür Vorschläge, welche Produkte da in Frage kämen. Die Kabel würden durch schon vorhandene Kanäle gezogen (unter anderem ca. 12m durch nen Metallrohr).

Bevor ich auf meine Idee eingehe, kurze Erläuterung wie der Aufbau sein soll:
Der Router geht ins Büro im Keller (UG). Dort war schon früher ein Büro und eine TAE vorhanden. Von dort den Router an die Dose und dann via Verlegekabel in den Heizungskeller (UG) nebenan ziehen und von dort auf den Speicher (sollten so knappe 30 Meter sein). Auf dem Speicher dann Patchpanel + Switch + AP und mit Verlegekabel ins Gästezimmer (so ca. 11 Meter).

Die Fragen die ich mir Stelle, sind folgende:
Simplex oder Duplexkabel? Bei Duplex habe ich Befürchtungen das die vorhanden Kanäle zu eng sein könnten (müsste nochmal den Querschnitt nachfragen). Meine Vorliebe wären direkt Doppeldosen zu setzen (im Büro ist der Router), falls mal auf IPTV gewechselt werden sollte, da ja sonst schon die Dosen belegt sind (bei simplex).
Empfehlungen für Kabel? Welcher Kabeltyp? Cat6, 7?

In die Räume (Büro und Gäste) sollen dann jeweils Doppellandosen gesetzt werden. Ich denke da kommt auch direkt Strom daneben, dann sieht das bessre aus (https://www.elektroshopwagner.de/images/product_images/zoom_images/161981_0.jpg so nen Rahmen dann am Ende drüber).
Gibt es hier Empfehlungen?

Empfehlungen für Patchpanel und Switch (beides auf dem Speicher, der ist zwar isoliert, aber im Sommer doch nen Stück heißer).

Als Werkzeugset würde ich mir das hier kaufen, auch um den Tester zu haben: https://www.amazon.de/gp/product/B0...tiveASIN=B00AD3Q6XY&linkCode=as2&tag=ido06-21


Vielen Dank für eure Hilfe

Ohne Grundriß oder Skizze der Etagen / Haus kann kein Mensch nachvollziehen, welche Strecken in welche Räume du von wo aus wohin meinst.

Grundsätzlich:
  • Simplexkabel
  • Pro Raum mindestens eine Doppeldose, außer man weiß schon vorher, daß mehr Geräte darin kabelgebunden versorgt werden sollen
  • Verlegekabel von allen Dosen an einem zentralen Punkt (Hauswirtschaftsraum etc.) zusammenführen und auf Patchpanel abschließen
  • Switch im gleichen Raum wie Patchpanel
  • Pro Etage ein kabelgebundener Access-Point, möglichst Deckenmontage
  • Cat7, außer du mußt auf den allerletzten Cent schauen. Prinzipiell funktioniert Cat5 auch. Mit Cat7 bist du für 10GBASE-T über Kupfer bis 100 m gerüstet.
  • Switch so viele Ports wie aktuelle/verplante Geräte plus zwei bis vier Reserveports. Mit einem unmanaged ersparst du dir Ärger durch Nicht-Bedienen-Können
Was die Dosenbelegung mit IPTV zu tun haben soll, konnte ich nicht nachvollziehen. Natürlich mußt du entsprechend viele Dosen für Settopboxen o. Ä. einplanen.

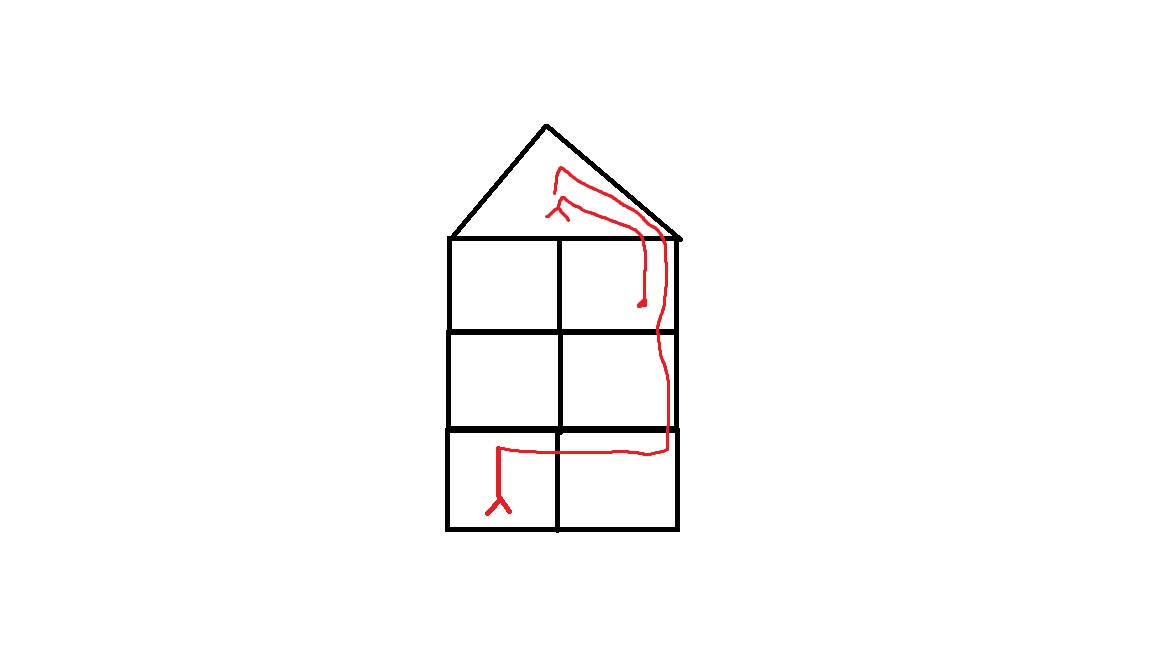

B = Büro (unten links), HZ = Heizungskeller (unten rechts), G = Gästezimmer (rechts unter Speicher), S = Speicher (sollte klar sein). Die roten Kabel sind die Verlegekabel. Das vom Keller zum Speicher sind ca. 30 Meter, vom Speicher ins Gästezimmer, ca. 10 Meter.

Das Kabel vom Keller zum Speicher wird durch eine ehemalige Entlüftung einer Ölheizung gelegt (ist nen Metallrohr, ca. 2cm Durchmesser).

Ein AP auf dem Speicher reicht. Aktuell deckt der Router alleine das Haus ab, aber durch die verstärkte Kellerdecke, rechne ich mit einbußen im OG.

Wieso simplex? Wenn ich doch eine Doppeldose anschließen will, brauche ich doch 2x8 Adern und wenn ich GBit nutzen will (z.B. im LAN), dann doch erst recht?


Zuletzt bearbeitet:
ich würde das ganze sternförmig aus dem hausanschlussraum herraus aufbauen. ein kabel vom har ins dach eins in gästezimmer und eins ins büro . Bei kabel meine ich duplex bzw 2x simplex. wenn du die kabel unterputz legst, kannst du sie in Flexschlauch run. Dann kann man später das ganze eventuell auch mal problemlos austauschen.

nik_ schrieb:
Bräuchte dann trotzdem noch Empfehlungen

Ich würde damit anfangen das Zeug nicht bei Amazon zu kaufen sondern beim Fachhandel. https://www.kabelscheune.de/ hat alles was du brauchst aus einer Hand, sie verkaufen keinen Dreck/Fake und die haben im Fall der Fälle auch Ahnung wenn du Fragen hast.

https://www.kabelscheune.de/Netzwer...eitung-Datenleitung-Cat-7-Simplex-orange.html
https://www.kabelscheune.de/Patchpanel-Patchfeld/
https://www.kabelscheune.de/LSA-Auf...ttype=search&searchparam=lsa auflegewerkzeug&
Ich mag die Dosen:
https://www.kabelscheune.de/Netzwerkdosen/Netzwerkdose-Cat-6a-2xRJ45-Unterputz-alpinweiss.html
Switch: Keine Ahnung welche Anforderungen, ich benutze eigenlich immer nur "dumme" Switches sofern nicht explizit was intelligentes gefordert ist:
https://www.kabelscheune.de/Switches/TP-Link-8-Port-Gigabit-Switch-Metallgehaeuse.html
