Hi,
gerade bin ich mir recht unsicher, was die Belegung der Multimediaschnittstelle im genannten Gehäuse betrifft. Anbei ein Bild was dort angeschlossen wird.
USB ist doch auf den Boards folgendermaßen belegt (nur ein Port gesehen), oder:
1 - rot - 5V+
2 - weiß - D-
3 - grün - D+
4 - schwarz - 5V- Masse

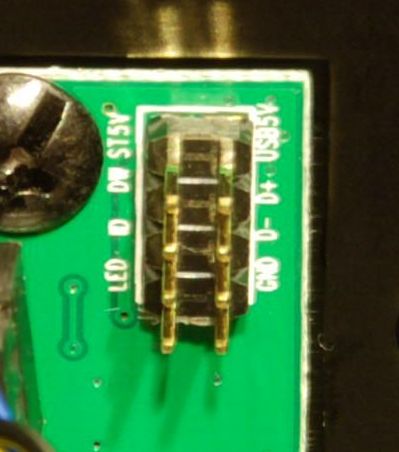

Auf dem Bild sieht man auf der rechten Seite (rechte Pins von oben nach unter nummeriert) den USB Anschluss für die Fernbedienung.
1 - rot - 5V+
2 - weiß - D+
3 - grün - D-
4 - schwarz - 5V- Masse
Ist die Polung der Datenleitung egal, oder haben die bei Lian Li nen Fehler gemacht?
Im Werkszustand war der 8 polige Anschluss sogar noch um 180° gedreht angeschlossen...
Die Installationsanleitung kann man auch unter Ulk verbuchen: http://www.lian-li.com/v2/tw/product/upload/manual/C50.C3400.01.pdf (Seite 2 wäre interessant)
Jedenfalls funkt die Fernbedienung noch nicht.
