m.2 ssd auf großem pcie slot

[Spawnferkel]

Hallo CB,

meine Grafikkarte verdeckt meinen kleinen pcie slot(Gigabyte B550-DS3h) der für die m.2 ssd's vorgesehen ist, wäre es möglich eine m.2 SSD auch in den großen pcie slot zu stecken ?

Grüße

Ferkel



[En3rg1eR1egel]

m.2 ssd's gehören in keinen pcie slot.



[SoundAccount]

wäre es möglich eine m.2 SSD auch in den großen pcie slot zu stecken ?

Klar geht, aber ich verstehe dein Problem nicht. Link

Graka ausbauen -> M2 instalieren -> zusammenbauen?

Oder willst du die M2 regelmäßig Ausbauen?



[Spawnferkel]

ok scheine da unwissender zu sein als ich dachte, wie heißt denn der slot wo die rein kommt.

Klar geht, aber ich verstehe dein Problem nicht.

Graka ausbauen -> M2 instalieren -> zusammenbauen?

Oder willst du die M2 regelmäßig Ausbauen?

Ich möchte diese Platte hier einbauen und die Graka nimmt den kompletten platz über dem slot ein
https://geizhals.de/samsung-ssd-970-evo-1tb-mz-v7e1t0bw-a1809117.html?hloc=at&hloc=de



[En3rg1eR1egel]

wie heißt denn der slot wo die rein kommt.

hm.. wie mag wohl der slot heißen, wo eine m.2 ssd rein kommt.
https://www.gigabyte.com/de/Motherboard/B550M-DS3H-rev-1x/sp#sp

1‎ x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs
3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs:
Supporting SATA and PCIe 3.0 x2 SSDs

die Graka nimmt den kompletten platz über dem slot ein

das wichtige ist da fett markiert.

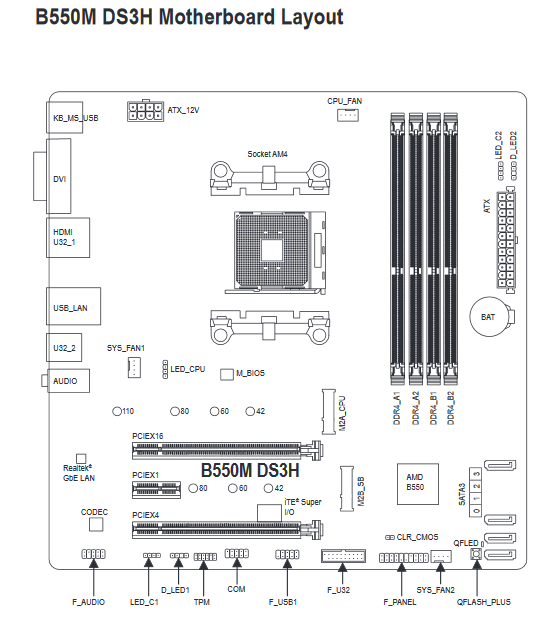

zumal die ssd in M2A_CPU rein gehört:
https://download.gigabyte.com/FileList/Manual/mb_manual_b550m-ds3h_e_v1.pdf



[Deathangel008]

@Spawnferkel:
der "kleine pcie slot" ist ein x1-slot und da kann man keine M.2 reinstecken. dein MB hat zwei M.2-slots, einen über, einen unter dem ersten x16-slot.



[SoundAccount]

Ich möchte diese Platte hier einbauen und die Graka nimmt den kompletten platz über dem slot ein

Ja das ist so gedacht und passt auch bestimmt in deinem Fall.
Du musst die Grafikkarte ausbauen um an deinen M2 Slot zu kommen.

Eventuell muss auch das Mainboard nochmal raus damit du den Abstandshalter am Mainboard befestigen kannst.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Robo32]

Und bevor du fragst, die SSD sollte in den Slot über der GPU.



[Spawnferkel]

ayyyyy ok , ich dachte immer die kommt in das kleine ding weil das oberflächlich von den maßen her passen könnte. Ok vielen dank ich weiß bescheid. Peinlich



[Fusionator]

Um die Ursprungsfrage trotzdem zu beantworten: Ja, man kann eine MVMe SSD über einen entsprechenden Adapter auch in einem PCIe-Slot betreiben. Es gibt ältere Mainboards ohne M2 Slot, oder man möchte vielleicht mehrere davon nutzen
Und zur Samsung 970 EVO: gute Wahl



[HisN]

m.2 ssd's gehören in keinen pcie slot.

Echt? Ich hab 8 PCIe-SSDs in zwei PCIe-Slots.
Wohin soll ich die sonst packen?



[Deathangel008]

@HisN: wie jetzt, hat dein ~750€-MB etwa keine 8 M.2-slots?



[HisN]

Das ist voll zum Kotzen.
Zwei PCIe-Slots für m.2 "wegrationalisiert".
Wozu 80 Lanes, wenn man die nicht nutzen kann?
Ne, hat nur 5 :-)
Davon einer Shared und auf der Board-Rückseite.



[Fusionator]

Echt? Ich hab 8 PCIe-SSDs in zwei PCIe-Slots.

Mehr Fakten bitte Welches Board. Wie angeschlossen?



[Robo32]

@Fusionator
Die "Fakten" stehen in seiner Signatur...



[HisN]

Wobei das ja nicht immer ganz aktuell ist.
Asus Zenith II Extreme
Ich hab zwei Asus Hyper M.2 in denen die SSDs stecken.
Die System-SSD ist die einzige, die tatsächlich auf dem Board steckt.



[Deathangel008]

@HisN:
das brett hat doch nur zwei elektrisch mit x16 angebundene x16-slots, einer davon wird von der graka belegt. laufen die SSDs in der zweiten adapterkarte dann alle mit x2? oder übersehe ich was?



[Fusionator]

Ok.. Threadripper, nicht schlecht. Und dazu PCIe bifurcation. Das kannte ich bisher nur von XEON-Boards.
Aber bei soviel Lanes muss man ja was damit anfangen



[HisN]

@HisN:
das brett hat doch nur zwei elektrisch mit x16 angebundene x16-slots, einer davon wird von der graka belegt. laufen die SSDs in der zweiten adapterkarte dann alle mit x2? oder übersehe ich was?

Ne, die Graka läuft mit x8^^
Die Hyper m.2 sind "dumme" Adapter. Die Routen die Lanes direkt durch.



[Deathangel008]

@HisN:
ich bin entsetzt kommt da eigentlich bald ne 3090?

bei so ner karte in nem x8-slot würden dann nur zwei SSDs funktionieren?

die fotos in deinem sysprofile sind wohl nicht mehr aktuell
