Mainboard mit Wifi ausrüsten

[orodigistan]

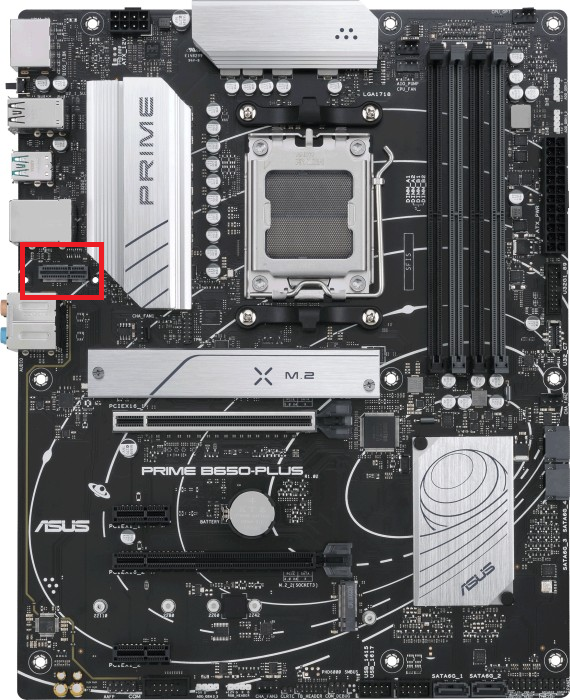

Ich weiß nicht, wie genau man ein Mainboard eines PCs mit WLAN ausrüstet. Ich kenne mich etwas aus mit USB-Dongles und dem PCIe-x1 slot aber ich habe bei meinem Mainboard so einen extra Slot dafür und möchte wissen, ob man den auch sinnvoll nutzen kann.

Der Slot ist ganz links über den Audio-Ausgängen.



[madmax2010]

schaut nach was aus, wo asus den PCIe port umgedreht hat.
Schau bei asus, was sie dafuer anbieten. Habe ich damals nur mit SOundkarten gesehen



[ghecko]

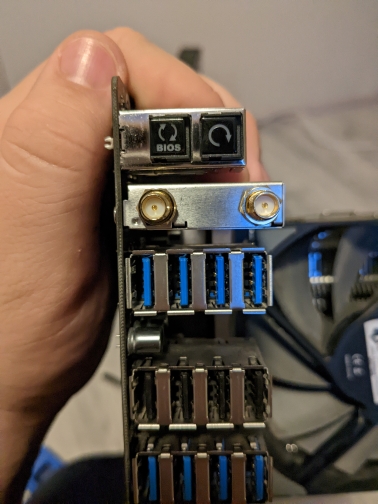

Dafür gibt es auf den WLAN-Versionen ein spezielles Gehäuse, die bekommt man aber nicht im Einzelhandel.
Da könnte man jetzt natürlich eine Wifi-Karte reinstecken und hoffen das sie hält, gemacht ist der Slot dafür aber nicht.



[Chesterfield]

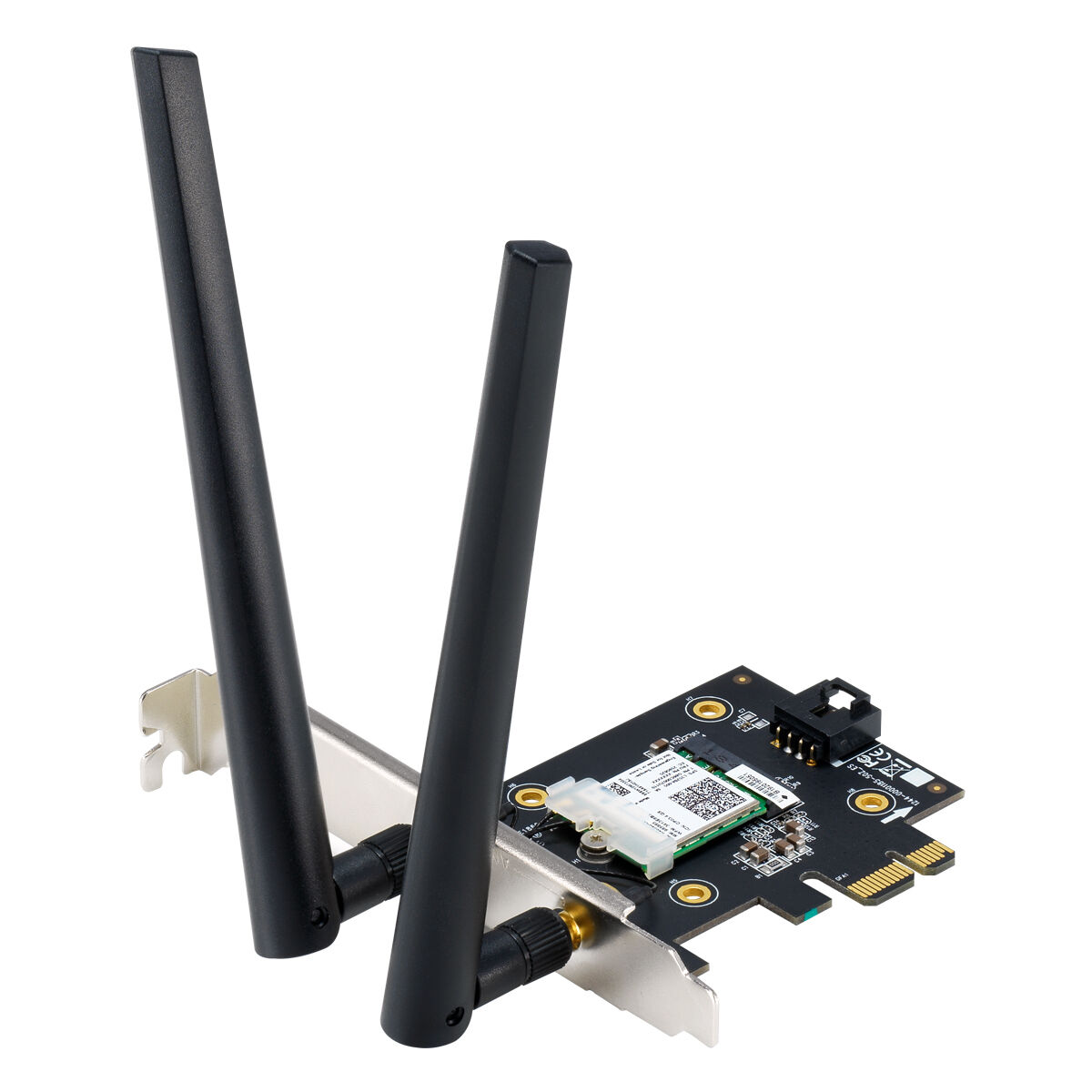

die markierte stelle sieht aus wie ein M.2 slot . wenn dann kannst es in eines diener PCIe slots stecken. die länge ist egal, da Wlan eh max PCIe x4 haben



[Darklanmaster]

von asus:
"Vertical M.2 slot only (Key E, PCIe)*
* Wi-Fi module is sold separately."



[orodigistan]

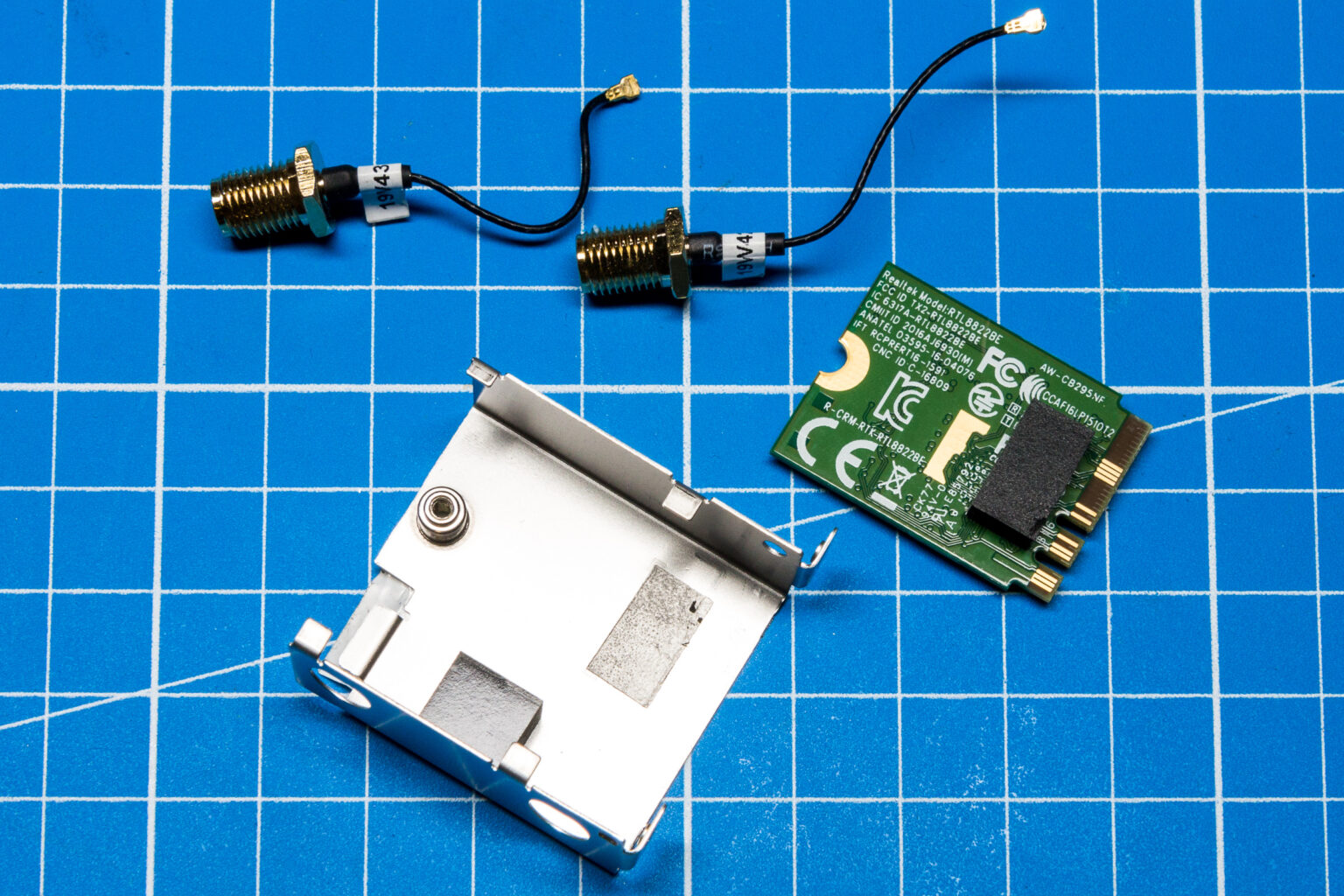

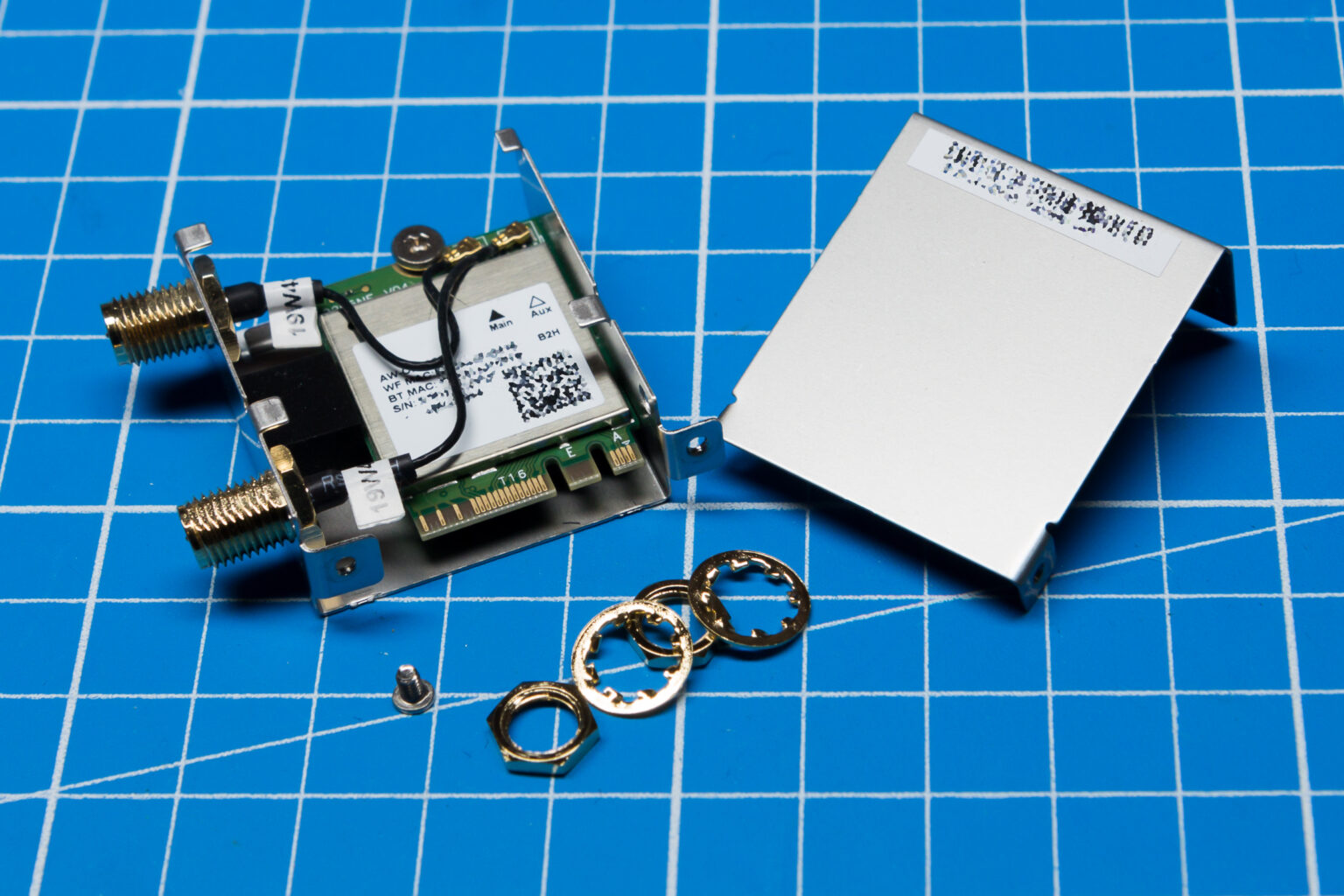

Habe etwas sehr interessantes gefunden: https://www.kaibader.de/replacing-the-wifi-card-on-an-asus-rog-strix-b450-i-motherboard/

Asus Wi-Fi GO! Card



[mugam]

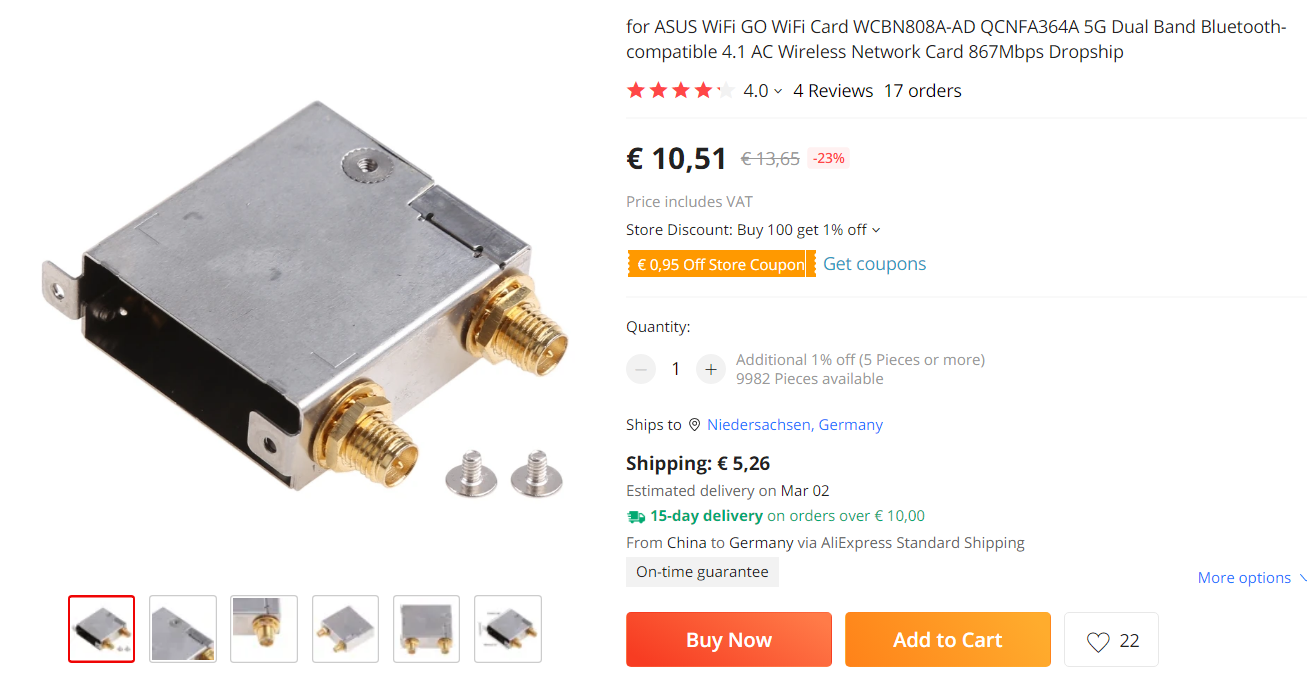

https://www.ebay.de/itm/36412428675...5uWrX9c+xg5K4z7AAhUUuSnSM=|tkp:Bk9SR-Kd__LEYQ

Wird wohl für so eine Karte gedacht sein, welche man genau braucht schreibt Asus leider nirgends ...



[Drewkev]

@orodigistan

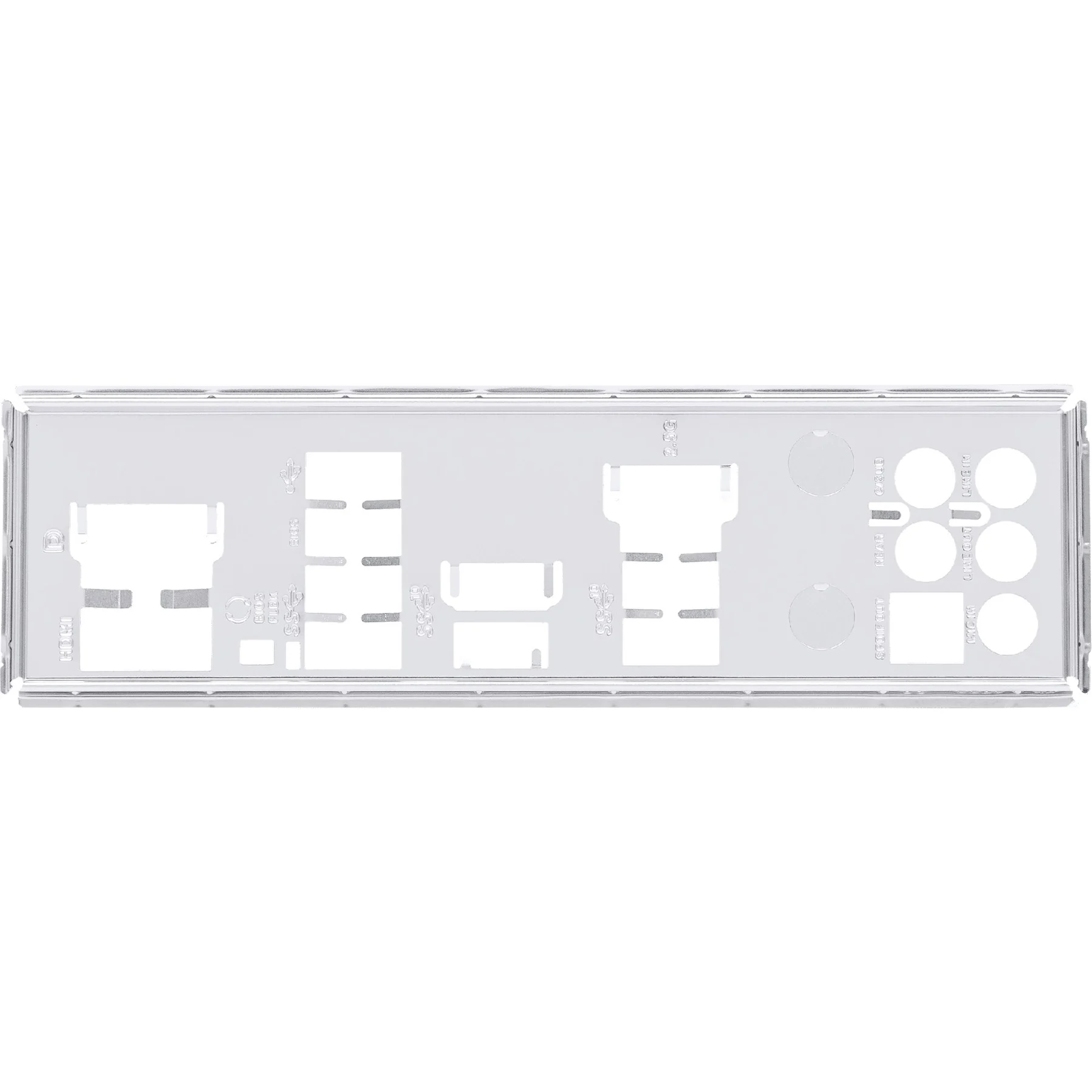

Ich denke das kollidiert mit dem I-/O-Shield.



[orodigistan]

genau da sind 2 freie löcher



[Drewkev]

Jaja, aber weißt du ob die goldenen Teile da durchpassen? Und kommt das Ding schon mit Antennen?



[madmax2010]

Hm. kann man mal ausproboeren Sonst kannst du noch immer eine Karte in den m.2 slot weiter unten stecken

Wo keine loecher sind, regelt der Dremel. Dann passt das



[orodigistan]

Jaja, aber weißt du ob die goldenen Teile da durchpassen? Und kommt das Ding schon mit Antennen?

vom abstand her passt das. man sieht ganz schwach 2 löcher. ansonsten folgt der griff zur schere

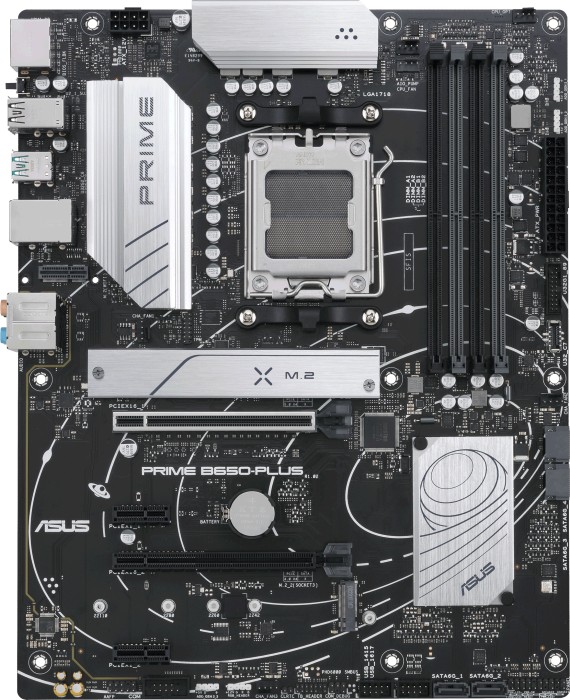

asus prime b650-plus

Ergänzung (6. Februar 2023)

Hm. kann man mal ausproboeren Sonst kannst du noch immer eine Karte in den m.2 slot weiter unten stecken

Wo keine loecher sind, regelt der Dremel. Dann passt das

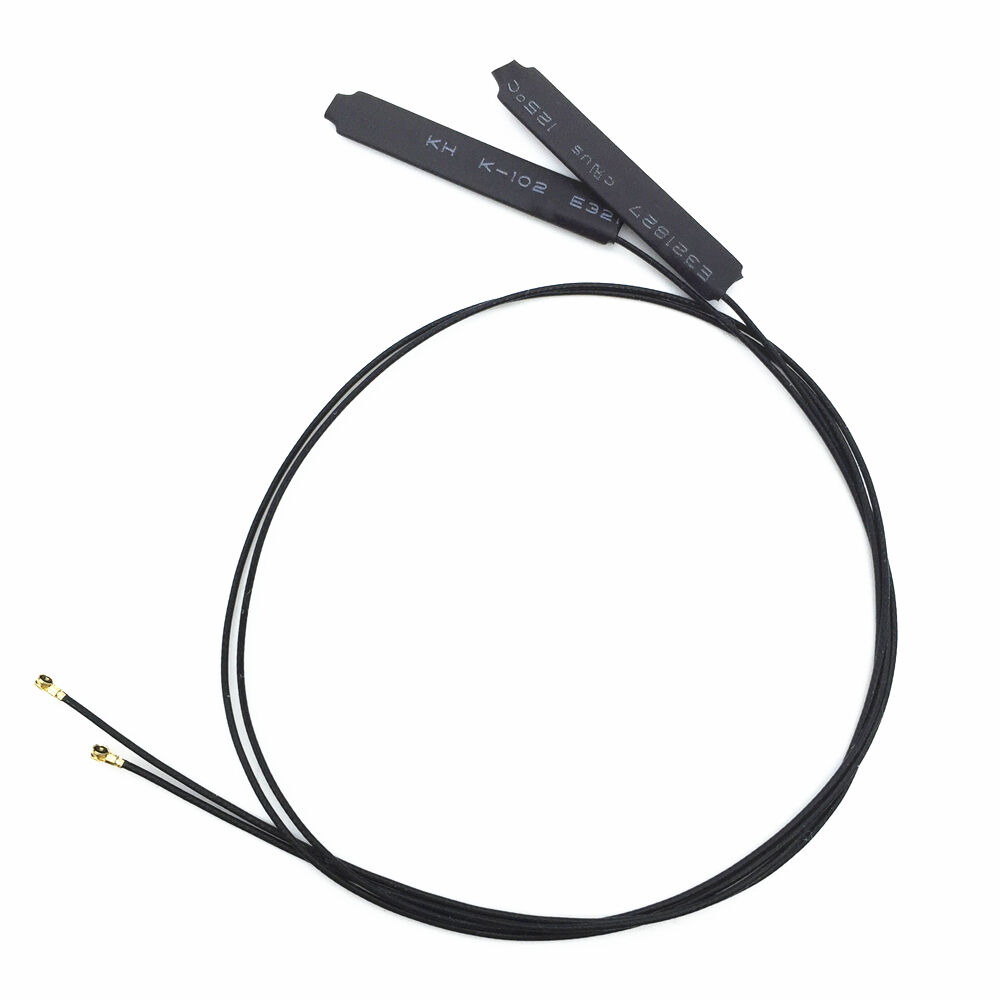

hier finde ich es interessant, wo man die antennen befestigt

evtl. kann man sie draußen am PC-Gehäuse ankleben.

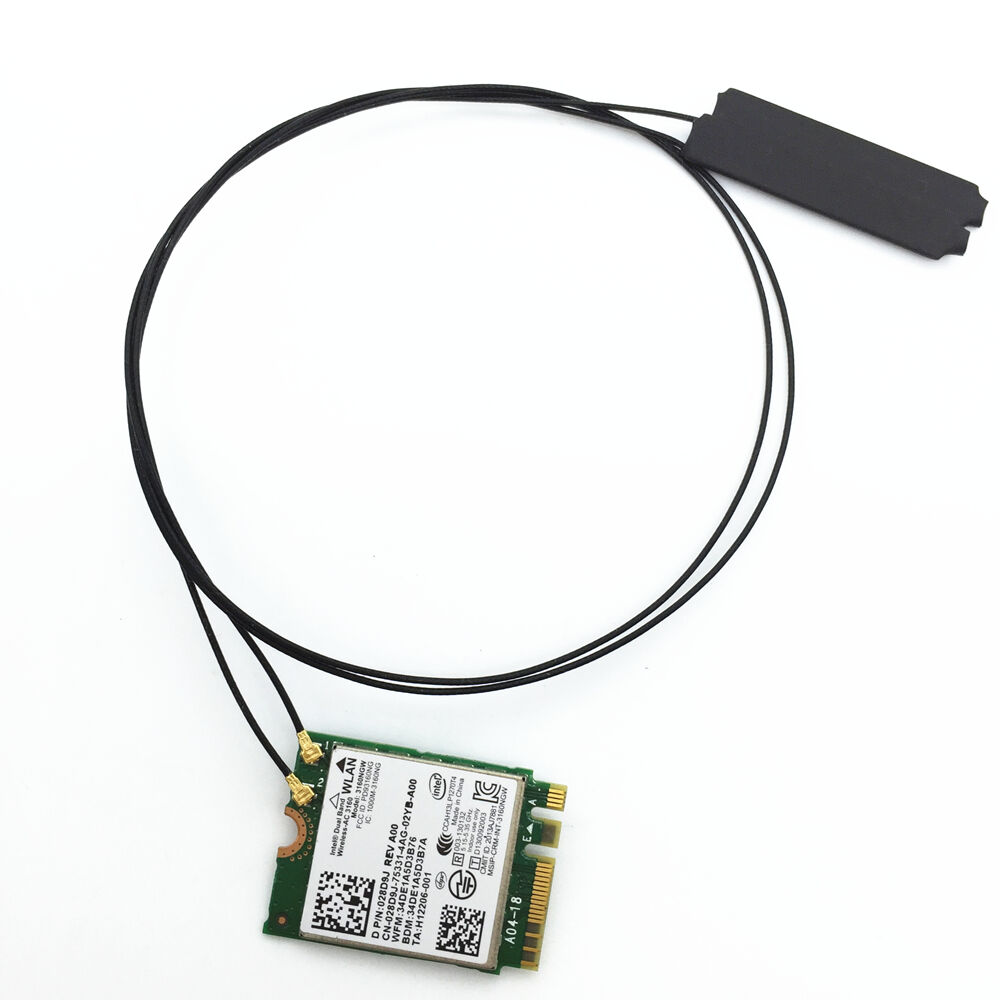

https://www.ebay.com/itm/252206497152

https://de.aliexpress.com/item/1005004630031397.html



[SavageSkull]

Letzteres kannst du in einen SSD Port stecken.
Für den Slot auf dem Mainboard neben der CPU, brauchst du schon die Karte von Asus direkt.
Ansonsten halt die Lösung von Chesterfield in Beitrag 4.

Du hast alle Möglichkeiten...



[Mircosfot]

Habe das https://www.caseking.de/intel-wi-fi...dkR6IExDbvIkvOoMCADeLzcQ9bJlWM30aAlZQEALw_wcB

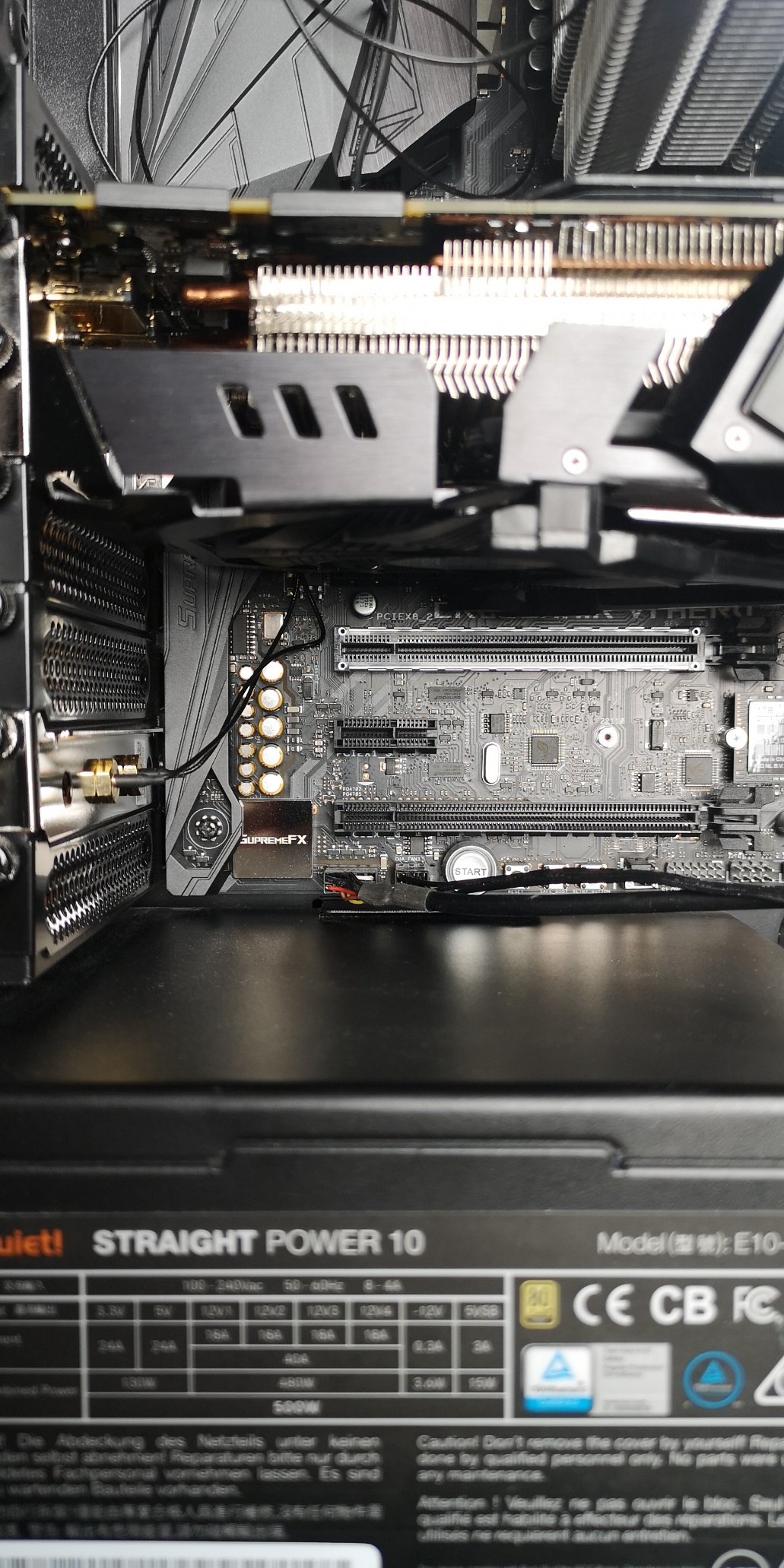

Auf mein X370 Board gesteckt und dann folgendermaßen verkabelt

Die kleine Platine habe ich einfach in den M2 Slot gesteckt ohne es irgendwie festzumachen. Sie sitzt nach´m einstecken fest genug.



[mugam]

Die Antennen werden auf die goldenen Teile geschraubt, das sind andere wie in deinen Bildern



[Tuetensuppe]

Habe etwas sehr interessantes gefunden: https://www.kaibader.de/replacing-the-wifi-card-on-an-asus-rog-strix-b450-i-motherboard/
Asus Wi-Fi GO! Card

Bluetooth 4.1 ... was willst du mit dem veralteten Schrott?



[orodigistan]

Habe das https://www.caseking.de/intel-wi-fi...dkR6IExDbvIkvOoMCADeLzcQ9bJlWM30aAlZQEALw_wcB

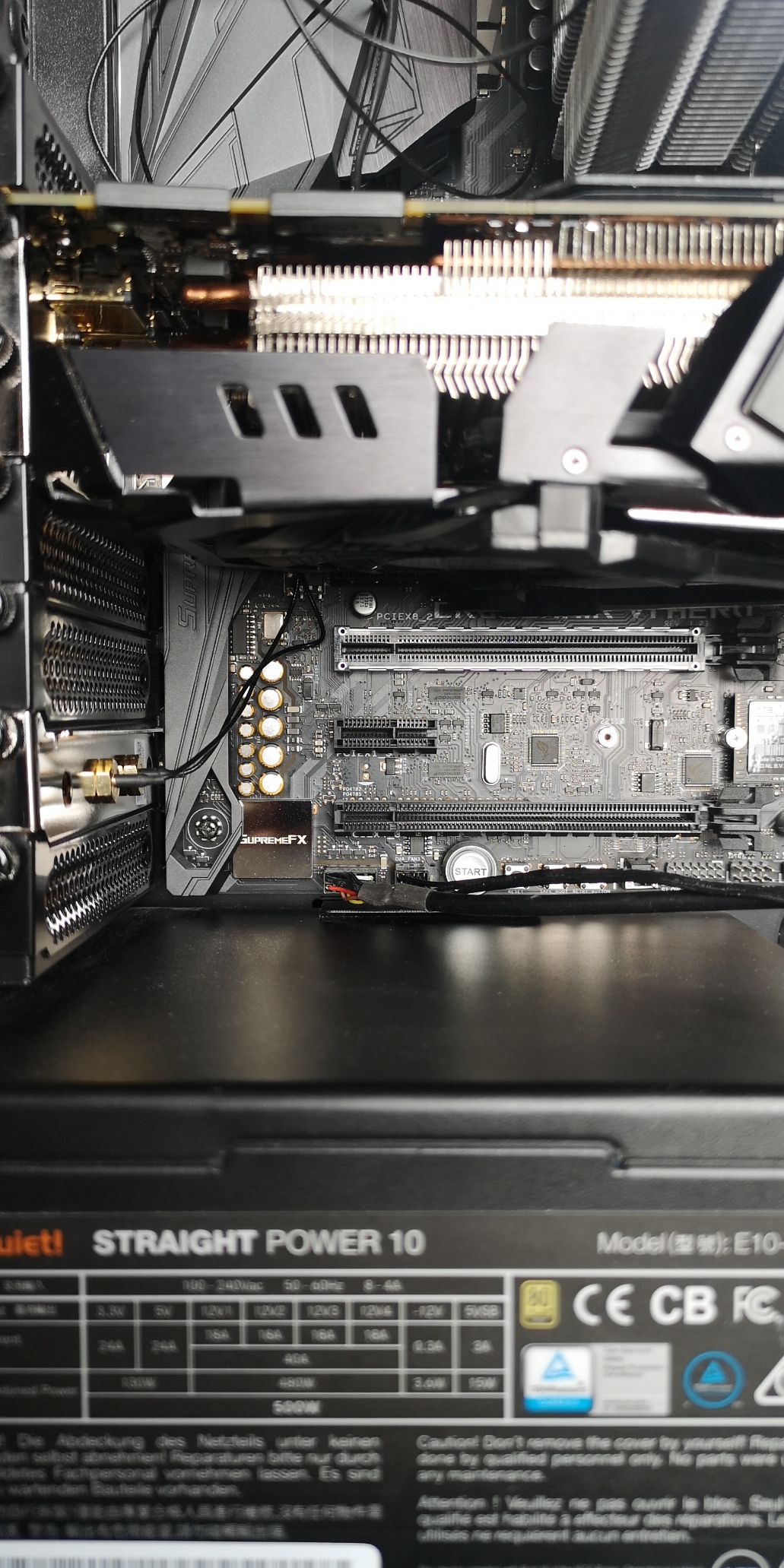

Auf mein X370 Board gesteckt und dann folgendermaßen verkabelt
Anhang anzeigen 1321789
Die kleine Platine habe ich einfach in den M2 Slot gesteckt ohne es irgendwie festzumachen. Sie sitzt nach´m einstecken fest genug.

hast du halt einen pcie-slot weniger



[SpamBot]

Wie viele braucht man den? GPU, WLAN und maximal eine Soundkarte. Das jemand drei Slots nutzt ist schon eher eine Seltenheit.

Also nichts womit man sparen muss. Eine PCIe WLAN Karte hat den Vorteil das sie auch in zukünftige PCs noch verbaut werden kann.



[Limmbo]

Der Vorteil, dass die Antenne Größe und außerhalb des (schirmenden) Gehäuses verbaut wurde wird aber direkt wieder zunichte gemacht, dass man den Rechner dann meistens samt Antenne hinten an die Wand stellt. Dann lieber ein USB-Wifi Modul. Just my 2 cents.



[orodigistan]

Bluetooth 4.1 ... was willst du mit dem veralteten Schrott?

https://www.intel.de/content/www/de...47/intel-wifi-6-ax200-gig/specifications.html
