Micro-ATX und 160 mm Kühler?

[Justin's]

Jeder bekräftigt, dass auch 140mm-Kühler in micro ATX-Boards verbaut werden können.
Mal schaun in ein paar Tagen bin ich schlauer.

Und, was kam heraus?



[pHN0M]

Möchte gern den Thread hier reaktivieren, bevor ich einen neuen aufmache.

Wie hoch ist die maximale BREITE des CPU-Kühlkörpers für die Montage auf Micro-ATX-Boards, ohne den PCI-E-3.0-Slot zu blockieren?

Konkreter Fall: Ich möchte gern mein bisheriges System kompakter machen, d.h. in einen kleineren Formfaktor bringen. Dazu will ich von ATX auf Micro-ATX umsteigen, möchte aber abgesehen vom Board meine Hardware (inklusive CPU-Kühler) behalten.

Jetziges System:
ASRock Z77 Extreme4
i5 3570k
Gigabyte 7970ghz
8GB RAM (keine hohen Kühlrippen o.ä.)

Ich plane zurzeit die Anschaffung des folgenden Gehäuses:
http://geizhals.de/fractal-design-node-804-mit-sichtfenster-fd-ca-node-804-bl-w-a1087232.html

...und des folgenden Boards:
http://geizhals.de/asrock-z77-extreme4-m-90-mxgkw0-a0uayz-a746841.html

Mein CPU-Kühler ist ein be quiet! Dark Rock 3:
http://geizhals.de/be-quiet-dark-rock-3-bk018-a1054331.html
Breite des Kühlkörpers: 137mm

Ich möchte den Kühler gern behalten, weil er erstens sehr gute Arbeit verrichtet und zweitens gut aussieht (ja, Style und Design sind für mich wichtige Kriterien). Nun stellt sich mir die Frage, ob der Kühler passt, ohne den ersten PCI-Slot zu blockieren.

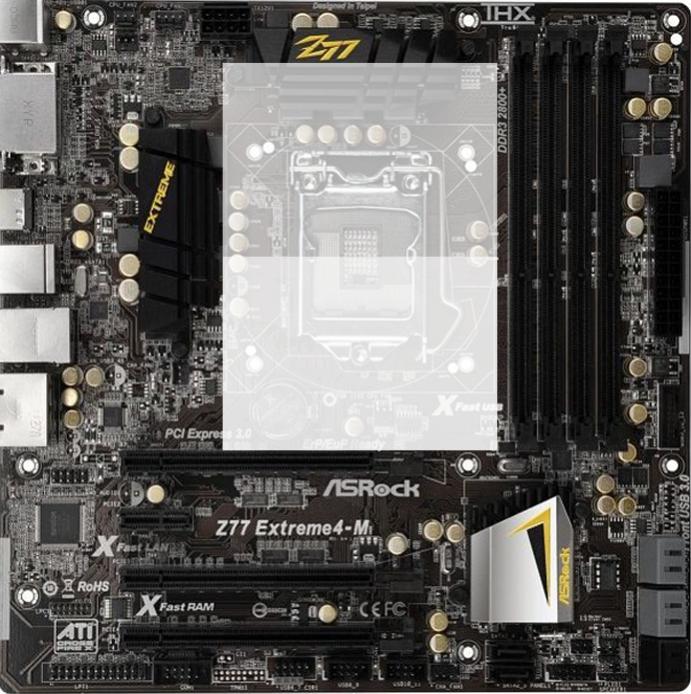

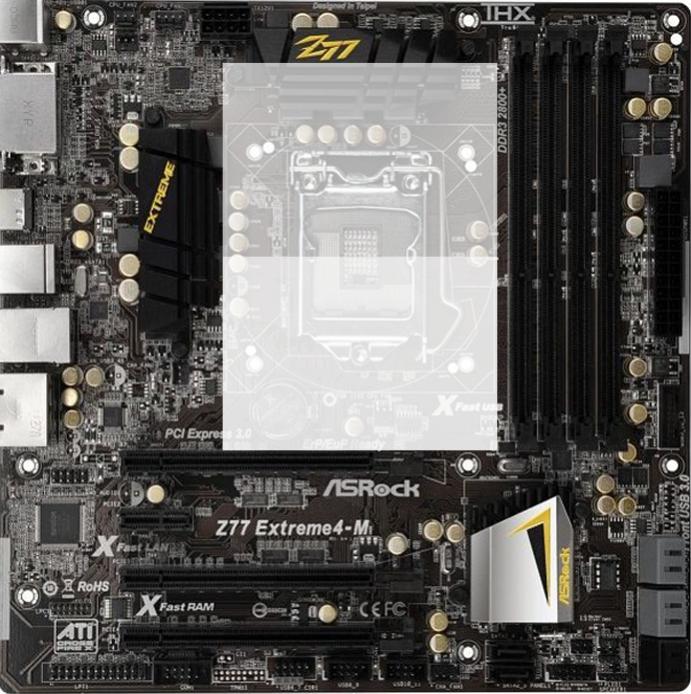

Ich hab das schon mal mit den entsprechenden Maßen ausgemessen und visualisiert:



Sieht alles sehr knapp, aber evtl. machbar aus. Jetzt bin ich ein bisschen Überfragt...

Gibt es generell Richtwerte für die Kühlerbreite auf Micro-ATX-Boards? Hat hier jemand vielleicht sogar schon entsprechende Erfahrungswerte?

Bin für jeden Input dankbar! Danke



[Stormblazer]

Ich habe das selbe mobo und musste leider feststellen das mein Alpenföhn Brocken nicht passt da meine 780 Lightning ein wenig zu breit ist. Der Brocken ist ungefähr 130mm breit und hätte nur gepasst wenn ich in um 90° nach links gedreht hätte so das er auf die Grafikkarte bläst. Allerdings muss Ich auch dazu sagen das die Lightning eine recht starke backplate + ein Anbauteil darauf hat so das es sein kann das es bei dir passt falls deine Grafikkarte keine Backplate hat.

Die einfachste Lösung wäre wenn Du einfach den anderen PCIe 16x Slot nimmst



[pHN0M]

Ja, aber ich würde ungern auf PCI-E 3.0 verzichten. Mir ist klar, dass das für die Performance kaum Unterschiede macht, möchte da aber eigentlich keinen Kompromiss eingehen :/



[Stormblazer]

Ja, aber ich würde ungern auf PCI-E 3.0 verzichten. Mir ist klar, dass das für die Performance kaum Unterschiede macht, möchte da aber eigentlich keinen Kompromiss eingehen :/

Musst halt schauen ob es mit deiner graka passt, wenn nicht dann entweder Kühler drehen oder dir einnen kleineren Kühler / eine AiO WaKü einbauen. Ich hab mir eine H60 eingebaut und bin eigentlich ganz zufrieden damit.
