Montage Noctua NH-D15S

[TossExecutor]

Hallo zusammen,

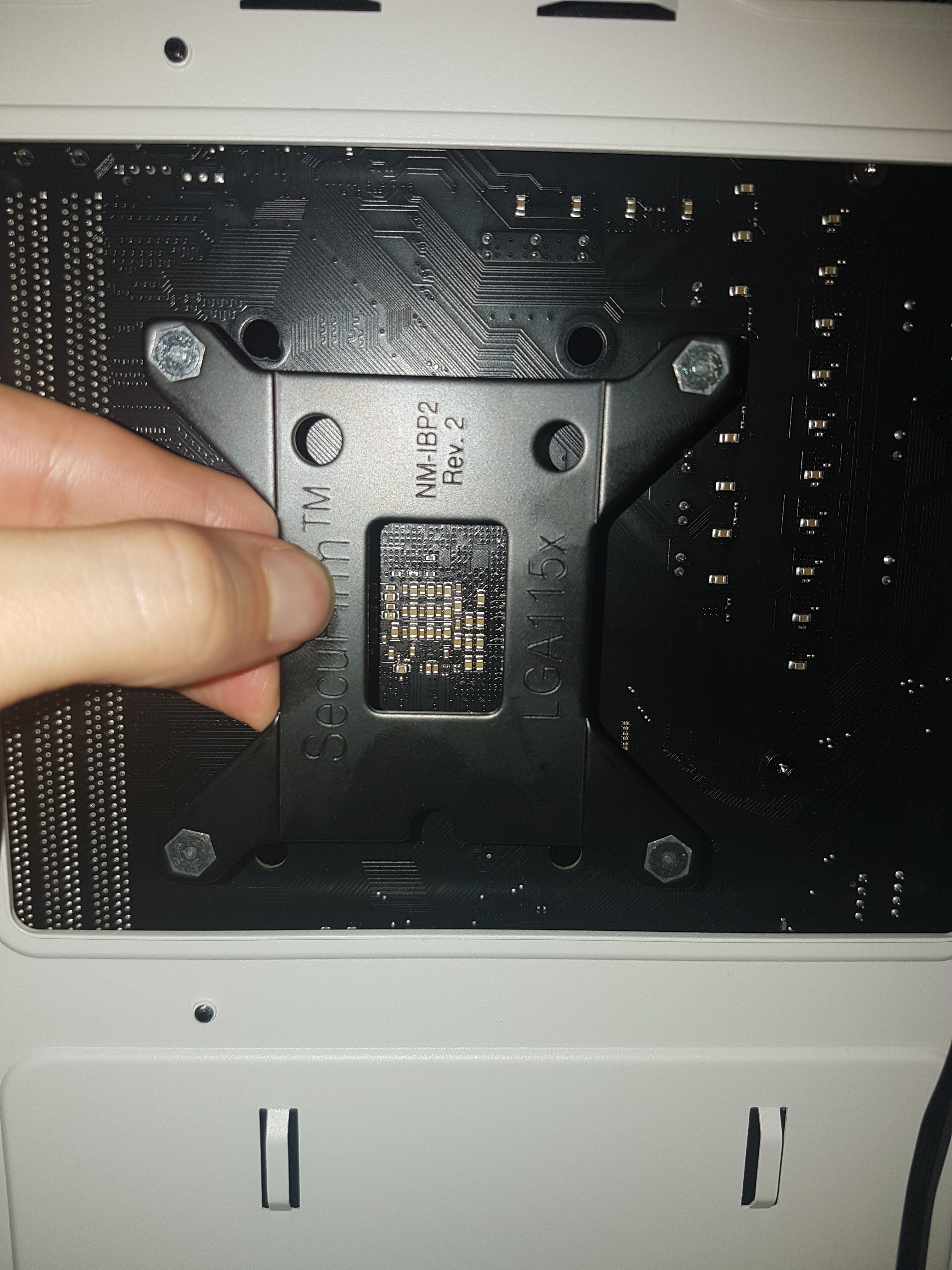

habe den CPU Kühler NH-D15S von Noctua bestellt und ich glaube der ist doch nicht kompatibel:

auch wenn ich die Plate um 90 Grad drehe funktioniert es nicht. Mainboard ist das Gigabyte B550 Aorus Elite V2

Gibt es eine Möglichkeit eine andere Halterung zu bekommen? Oder muss ich den Lüfter zurückschicken?



[38911]

Du musst die Backplate des Mainboards benutzen. Die abgebildete ist für Intel.



[njin]

Das auf dem Bild ist die Backplate für LGA115X (Intel) Mainboards.



[DriveByFM]

Lese mal die Anleitung. Du hast die Intel Backplate in der Hand und willst die an ein AMD Mainboard schrauben, kann ja nicht funktionieren. ^^



[RaptorTP]

bisher "fast" alles richtig gemacht

Aber du fragst vorher - immerhin.

RTFM ist auf jeden Fall hilfreich. Hat nix mit Stolz zu tun, oder so



[Red€y€]

https://noctua.at/de/nm-am4-mounting-kit



[TossExecutor]

Ahh nice, ok ich bin dumm oder vielleicht schon zu müde

Danke euch!



[RaptorTP]

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Anbei noch ein Video

Wir tippen auf müde

Außer bei @Red€y€ - !? da bin ich mir unsicher.
Das Zeug ist da doch dabei ! Bitte keine Verwirrung stiften !



[Red€y€]

Meins war ohne Wertung. Nur der Link, wer weiß vielleicht war der gebraucht oder so.
Bestellt heißt nicht Neu und auch nicht vollständig.
Ausserdem gibt es da auch das Video.



[Deathangel008]

Ahh nice, ok ich bin dumm oder vielleicht schon zu müde

du guckst auf jeden fall nicht genau hin, auf der backplate steht groß "LGA115x" drauf

mMn montiert sich der kühler deutlich einfacher wenn das MB nicht im gehäuse verbaut ist. und achte darauf den kühler richtig herum zu montieren, sonst blockiert der den ersten x16-slot.



[Naesh]

du guckst auf jeden fall nicht genau hin, auf der backplate steht groß "LGA115x" drauf

mMn montiert sich der kühler deutlich einfacher wenn das MB nicht im gehäuse verbaut ist. und achte darauf den kühler richtig herum zu montieren, sonst blockiert der den ersten x16-slot.

der blockiert nicht ..... weiss ich aus erster Hand .... es ist eng, aber es passt xD.

Ist mir tatsächlich bei dem PC vom Bruder passiert, als ich die GPU verbaut habe dachte ich mir "Häh?!, bei mir ist da aber mehr Platz". Er wollte es sogar so behalten und es läuft einwandfrei.

Sogar mit der riesigen 3090 FE mit Backplate passt es. sind noch 2-3mm Platz



[TossExecutor]

mMn montiert sich der kühler deutlich einfacher wenn das MB nicht im gehäuse verbaut ist

ja ich hab mich jetzt doch so rum entschieden, weil der Block recht groß ist und ich so erst die Gehäuselüfter und Anschlüsse anschließen wollte, solange noch Platz ist. Grad auch im Hinblick auf Kabelmanagement: Wenn man dann doch nochmal ein Lüfter dreht, um das Kabel einer anderen Stelle durchzuführen, wollte da flexibel bleiben.



[Körperklaus]

Gibt es Erfahrungswerte wie gut man noch RAM ein- und ausbauen kann mit dem NH-D15S?

Das wird ja mit Sicherheit auch etwas von Board und RAM-Höhe abhängen, obwohl die Sockelabstände zu den RAM-Slots ja nicht so massiv unterschiedlich sein dürften, oder? Ich gehe mal von 2 Riegeln auf A2 und B2 gesteckt aus.

Vielleicht hat jemand hierzu Erfahrungswerte und kann das grob abschätzen? Danke!



[DriveByFM]

Bekommste alle 4 raus und rein wenn du nicht gerade 2 linke Hände hast.



[RaptorTP]

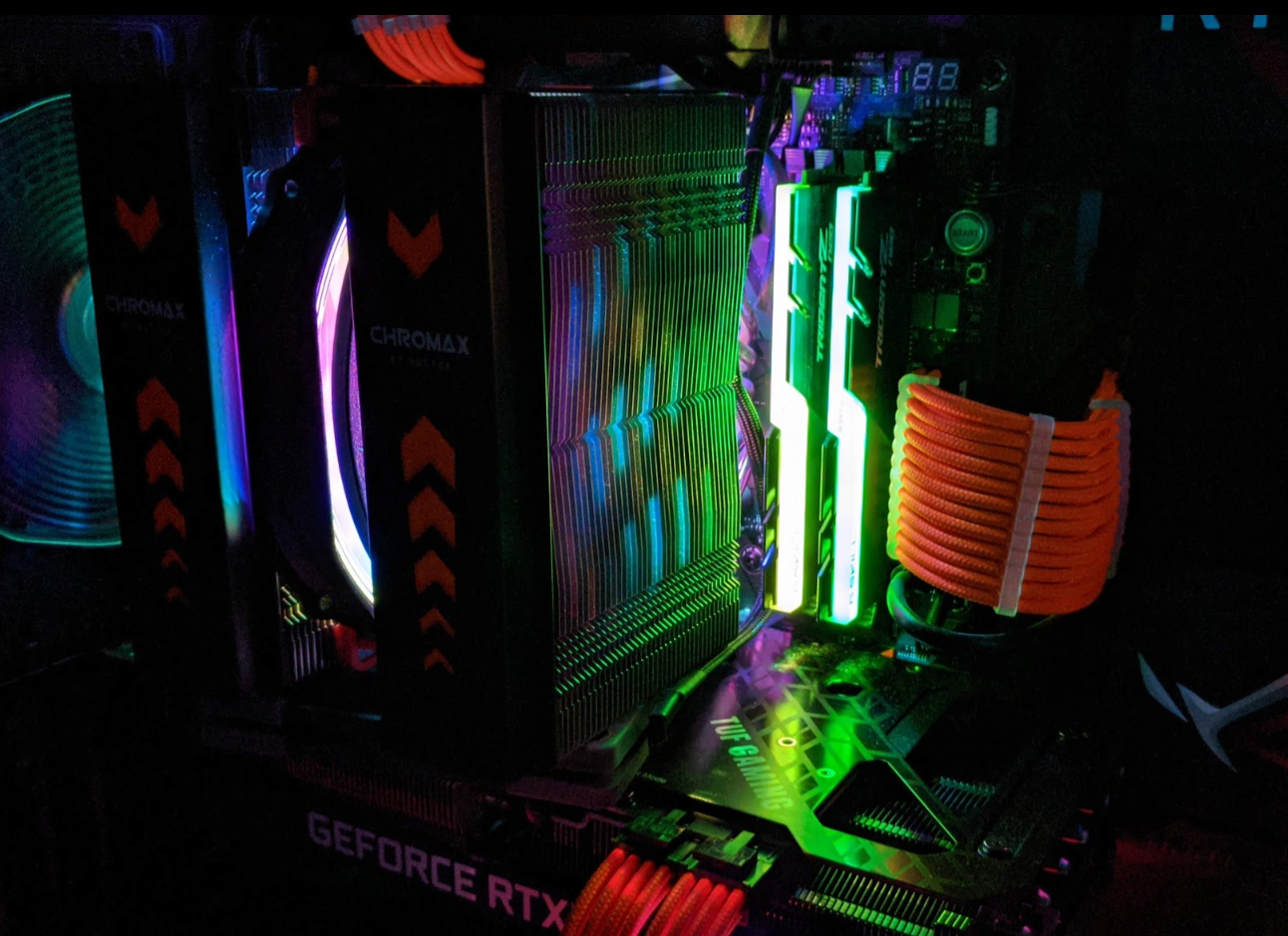

Moin,

war bei mir problemlos möglich, der hat ja extra Aussparungen für mehr Kompatibilität.
Ist bei mir aber rausgeflogen wegen zu wenig Platz zur GPU. Nur als Info



[Körperklaus]

@DriveByFM @RaptorTP
Danke euch beiden.

Ist bei mir aber rausgeflogen wegen zu wenig Platz zur GPU.

Zu dicke Backplate? Der NH-D15S ist ja extra schon asymmetrisch.



[TossExecutor]

ja ging bei mir auch nachträglich noch, erst grob in Position bringen und dann mit etwas Kraft an beiden Enden reindrücken. Ein bisschen friemelig, aber ging gut



[DriveByFM]

Der „S“ ist okay aber der normale hat wirklich sehr wenig Platz zur GPU.
