MSI MS 7295 - Connectoren verbinden ohne Manual

shiva2012

Newbie
Registriert
Dez. 2018
Beiträge
5
Hallo Zusammen,

ich habe mir ein Mainboard über Ebay gekauft (OEM, neu ohne Originalkarton - leider auch ohne Manual). Manual is leider nicht findbar - zumindest hat der Händler mir auf Nachfrage einen Link zu den Treibern gesendet, da MSI Support bei OEM nicht weiterhelfen kann.

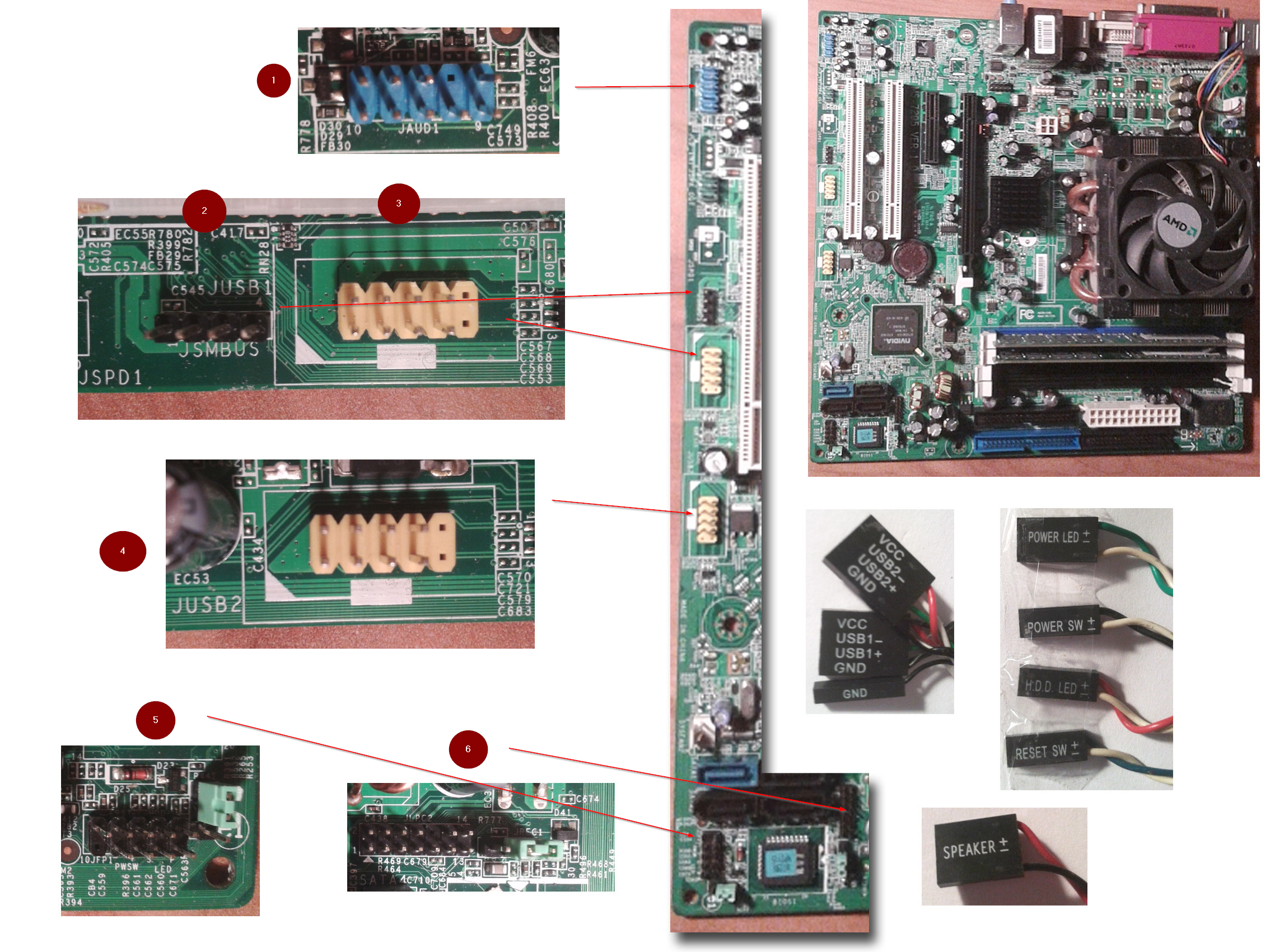

Bei den meisten Connectoren bin ich unsicher - könnte mir jemand hier weiterhelfen? Habe die wicchtigen Bereiche des Boards fotografiert und auch die Stecker:
MSI MS-7295.png

Vielen Dank im Voraus!
LG
Shiva

Steht doch dran. Blau 1 ist Audio, beige 3, 4 USB
5 ist für die Kabel vom Gehäuse, power, reset, HDD LED, pwr led
Welches wohin kommt steht auch dran.

  • Gefällt mir
Reaktionen: shiva2012
  • Gefällt mir
Reaktionen: shiva2012
Danke für Eure Antworten muss ich mal durcharbeiten. Klar steht am Motherboard was dran - aber nicht genau das, was auf den Steckern steht. Zum Beispiel der Speaker - ich versuche den mal auf der 6. Erstmal oben, wenn nicht geht, dann untere Reihe.

@Häschen: ist ja ein anderes Motherboard - ist das übertragbar auf MS 7295?

shiva2012 schrieb:
aber nicht genau das, was auf den Steckern steht. Zum Beispiel der Speaker - ich versuche den mal auf der 6. Ers
Das ist nun mal ein OEM Board, da gibt es keine Handbücher dafür. Da muss man sich schon bissel selbst Gedanken machen

@SaxnPaule

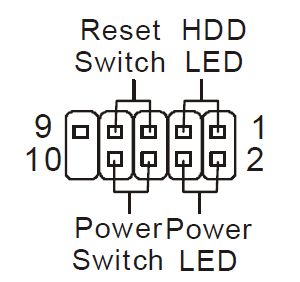

habe ein Manual für ähnliches board K9VGM-V gefunden - danach scheit für JFP1 (=5) die Belegung klar:


der Speaker schein das restliche Rätsel

@bisy Gedanken würde ich mir gerne machen - wenn das bedeutet einfach stecken und probieren und da kann nichts passieren, mache ich das. Oder meinst du ich soll nach den motherboardbezeichnungen wie 'R396' bzw. 'C561' googel und finde Listen, welche Stecker dafür passen?

Ich hatte nochmal woanders gefragt und die vermutliche Lösung erhalten:

"Deines dürfte die OEM Ausführung sein und wenn der PC des OEMs keinen Speaker hat, dann hat man sich vermutlich auch gleich den Jumper dafür gespart. "

Ich gehe davon aus, dass jetzt alles beantwortet ist und werde am Wochenende zusamenbauen. Vielen Dank allen Mitwirkenden!

  • Gefällt mir
Reaktionen: shiva2012
Habe endlich alles angeschloßen, aber es passiert rein gar nichts - nicht einmal BIOS startet - Bildschirm schwarz. Auch keine Warntöne - Motherboard ist wahrscheinlich defekt. Falls jemand eine Idee hat, ob es an falsche Anschlüsen liegt, würde ich mich freuen, ansonsten trotzdem vielen Dank für die Hilfe- fürs nächste Motherboard weiss ich besser Bescheid!

Hast Du es denn auch richtig mit Strom verbunden und mal versucht ohne Gehäuseanschlusskabel zu starten, indem Du einfach mittels Schraubendreher die Pole am Powerswitch kurz verbindest?
