Netzteil an Mainboard anschließen

[ronna91]

Hi an Alle,

ich habe da ein kleines problem und ich hoffe das Ihr mir helfen könnt.
Habe mir das Mainboard "MSI MPG Z390 Gaming Pro Carbon AC" und ein
Netzteil "Bequiet Straight Power 11 ( 750 Watt)" geholt.
So nun zu meinem Problem:

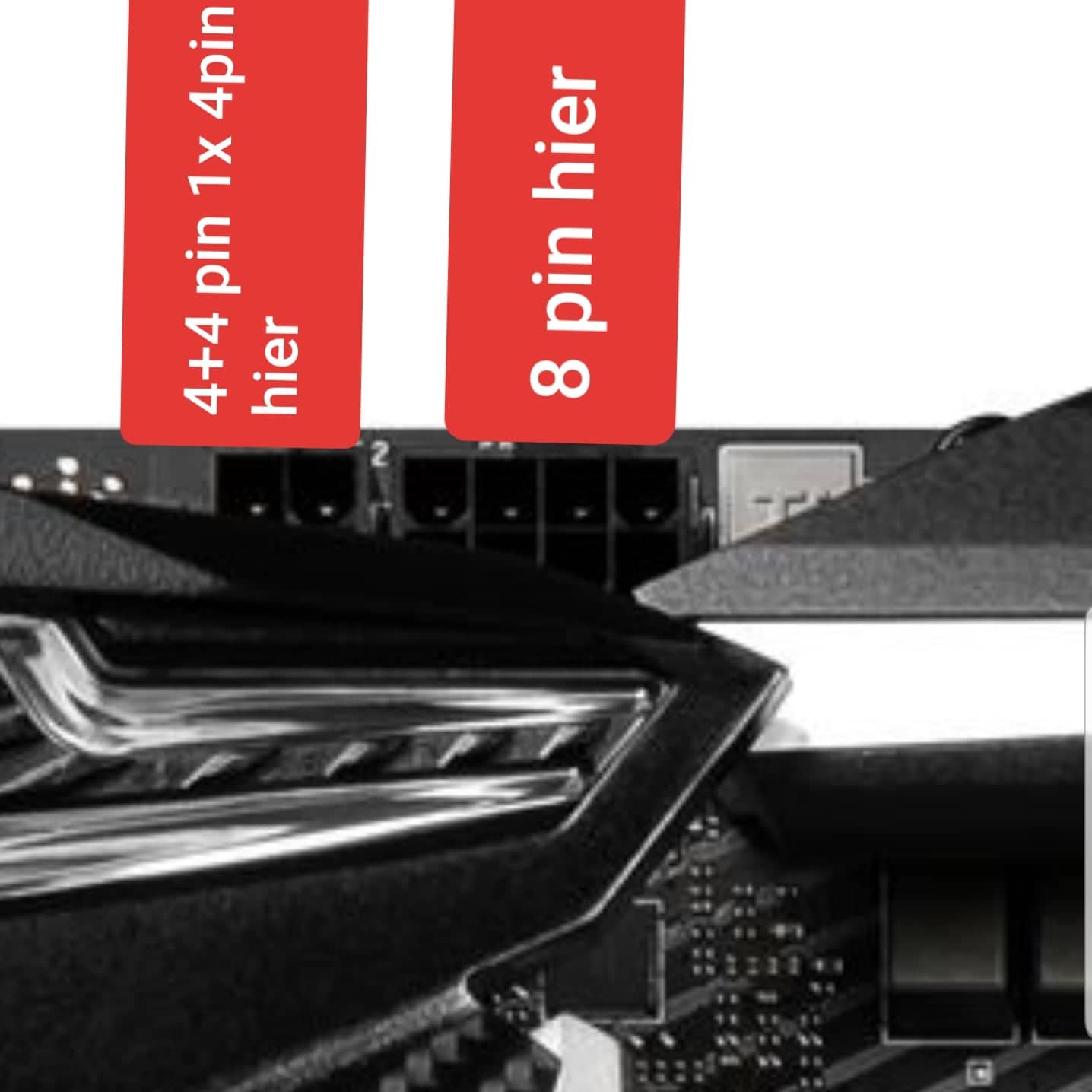

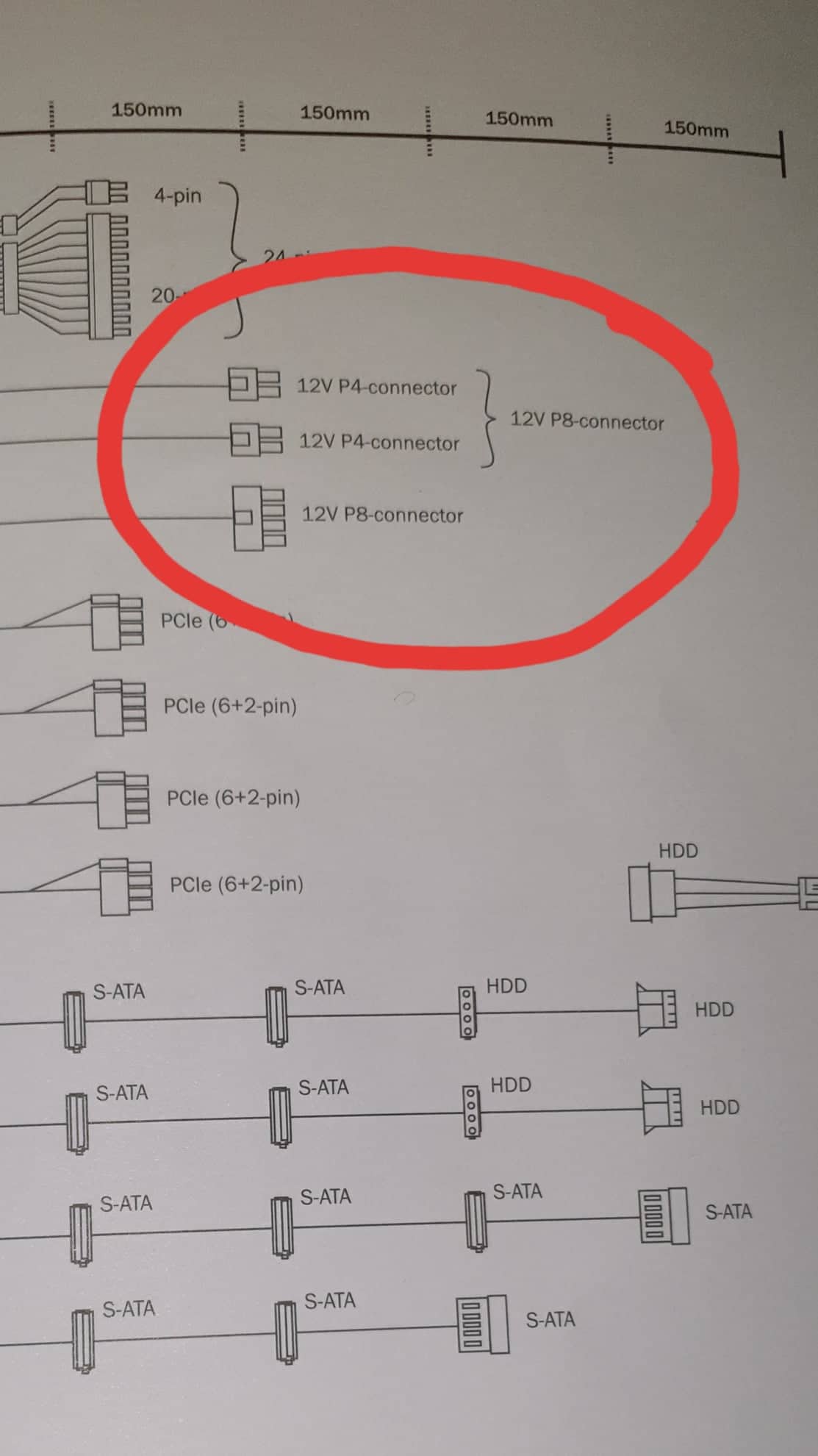

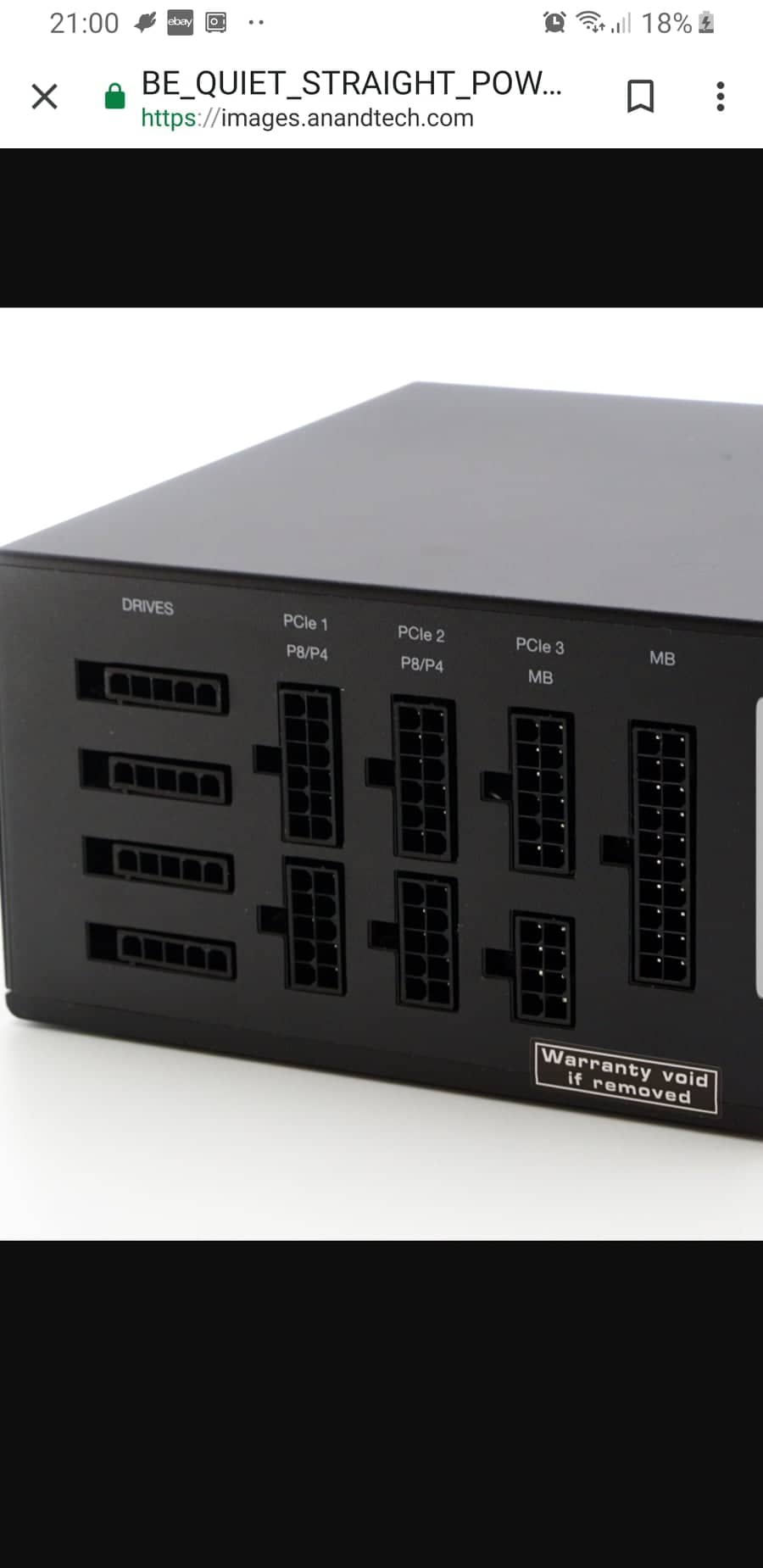

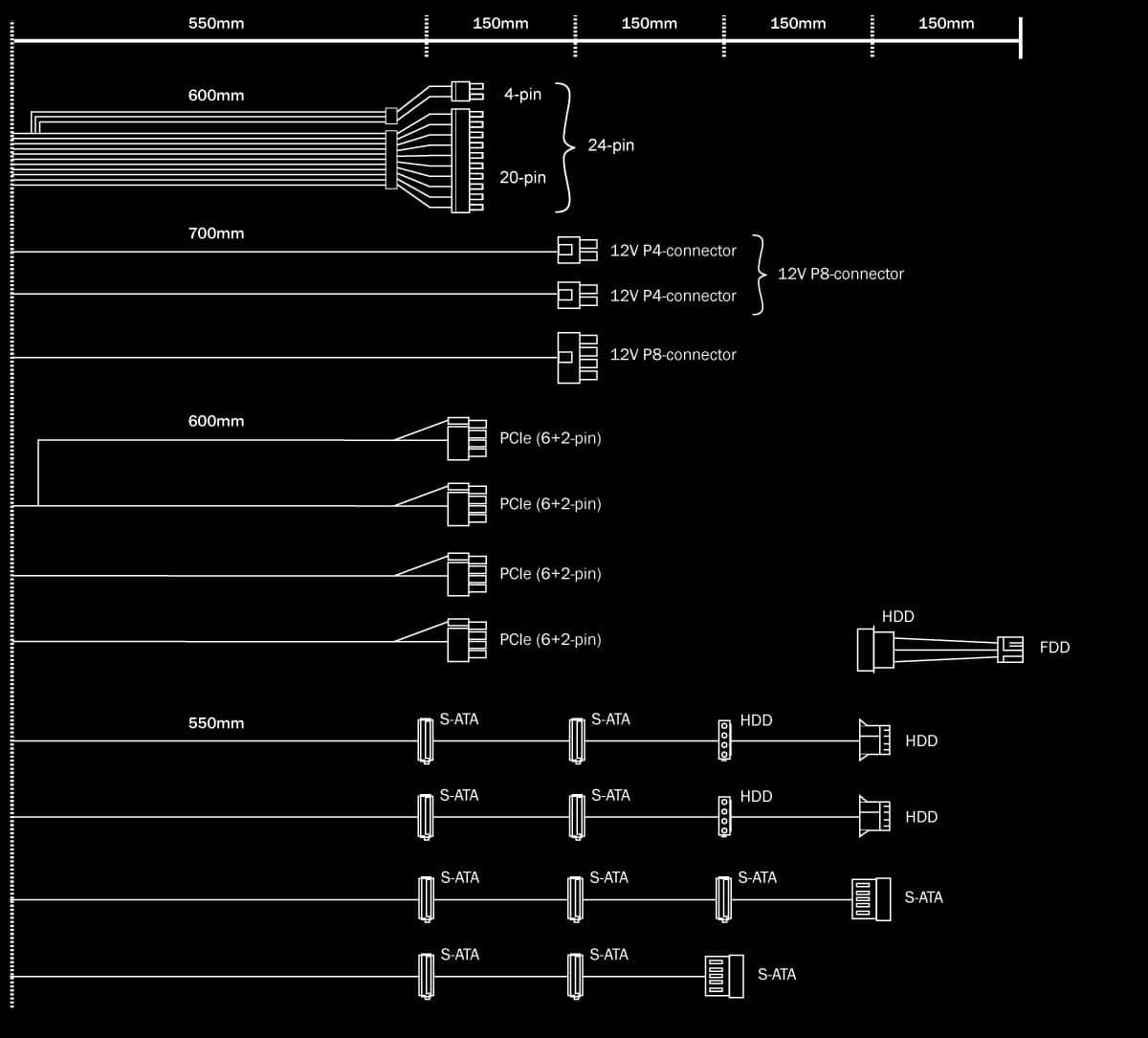

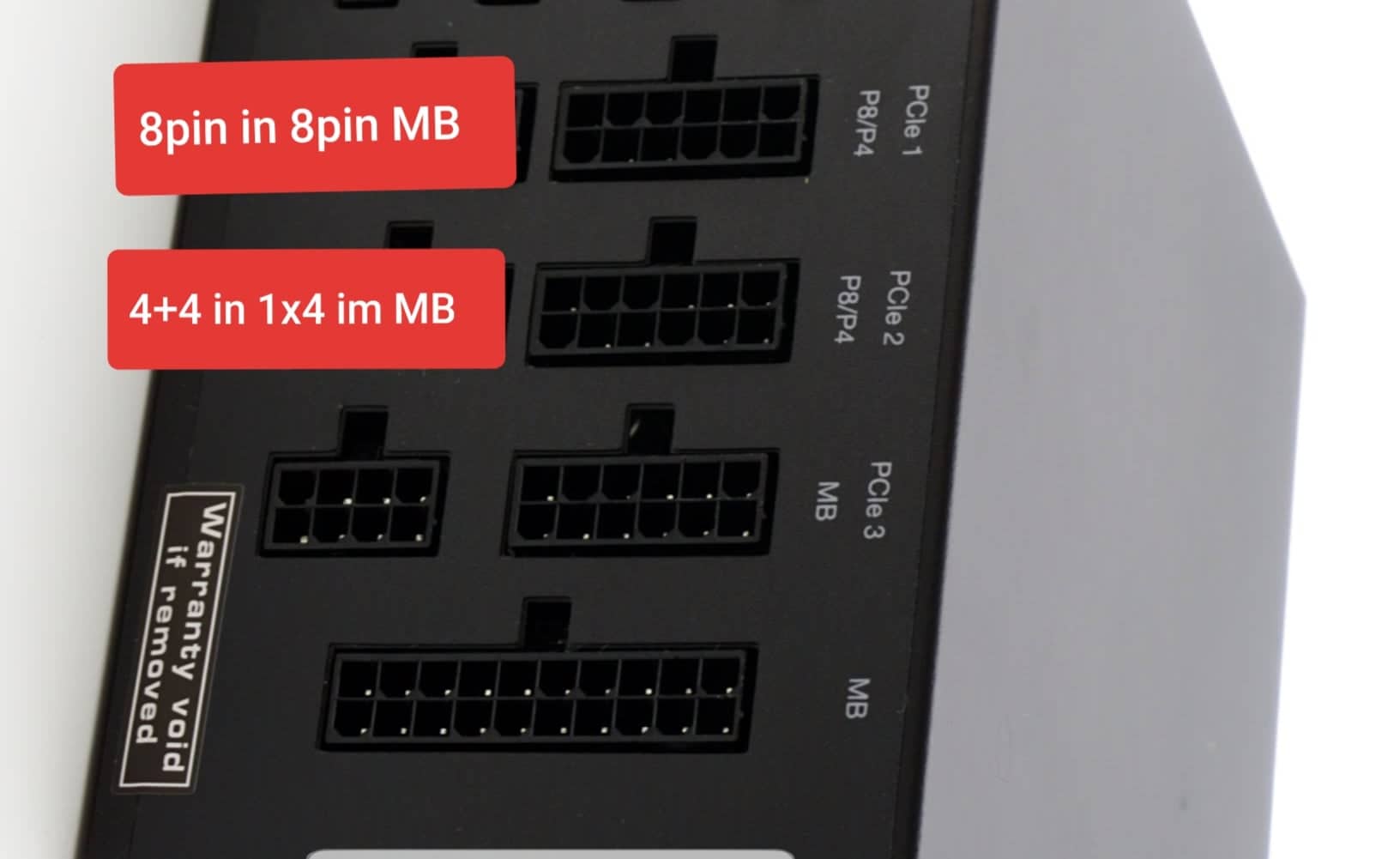

Ist das auf denn Bildern so richtig ?
Ich möchte denn 8-pin und auch denn 4-pin anstecken und
möchte wissen ob ich das so richtig gemacht habe?!?!

Ich hoffe Ihr könnt mir helfen und bin für jede Antwort dankbar.



[Sasi Black]

ja richtig.

falsch anschließen geht nur mit gewalt, solang alles mit sanftes einrasten zusammen passt. Ist es (fast) idioten sicher.



[Michael NRW]

Alles richtig

Ergänzung (29. Mai 2019)

Da war einer schneller



[Master-Fassi]

Alles Korrekt. Ich sehe da keinen Fehler.
Die Stecker sind zudem so Codiert das man die eigentlich nicht falsch stecken kann.



[whats4]

normalerweise reicht einer der beiden, der 8er.
außer du willst die arme cpu auf den mond takten.
wobei die beide dasselbe sind, der eine aus kompatibilitätsgründen geteilt.
der 8er auf den 8er, einer der vierpol teile (stecker ist formcodiert) in den vierpol am board.
der andere 4pol bleibt leer daneben.
wie auch immer, das netzteil kann es, die kabeln sind da, schaden tuts ned



[Sasi Black]

es gibt Boards, wo es Hersteller vorschreiben, das alle Steckplätze (CPU 12V-Power) auch genutzt werden sollen.



[Humptidumpti]

Vorschreiben ist ein starkes Wort. Es steht halt im Handbuch drin möglichst alle Stecker anzuschließen. Ist aber völliger Blödsinn. Mit 24 Pin ATX und 8 Pin CPU ist man immer komplett abgedeckt solange man keine Übertaktungs Weltrekorde anfängt.



[whats4]

eines spricht jedenfalls dafür, das kabel zu bestücken:
man weiss, wo es ist.
nichtbestückte netzteil kabel haben oft die eigenschaft, sich zu verstecken, wenn man sie später brauchen könnte.
materie ist hinterlistig g
