Partition verschwunden - WD MyBook 2TB

[TConnect]

Hallo zusammen,

ich habe eine My Book Western Digital Festplatte, bei der gestern plötzlich keine Daten mehr zu finden waren. Zuerst dachte ich, die Elektronik des Gehäuses wäre defekt, so dass ich die Platte ausgebaut habe, um sie an einen separaten USB 2.0 -> SATA Adapter zu stöpseln. Leider war die Festplatte danach in der Windows Datenträgerverwaltung immer noch "Nicht zugeordnet" und bekam logischerweise dann auch keinen Laufwerksbuchstaben bzw. hatte eine leere Datenträgerbezeichnung.

Ich habe dann mit TestDisk (aktuellste Version) erst einen normalen Scan durchgeführt, der die ganze Nacht gedauert hat. Allerdings wurde keine Partition gefunden. Daraufhin habe ich in der Fortführung der Menüs den Deep Scan durchgeführt, der mir Fehlermeldungen wie

Read Error at 8976/254/63 (lba=123456789)

rausgeworfen hat.

Nachdem ich dann in die Firma gefahren bin und logischerweise zwischendurch den Laptop ausgeschaltet hatte wollte ich vielleicht noch einmal nach anderen Möglichkeiten suchen, noch was zu retten. Ich habe die Platte also wieder angeschlosssen und plötzlich erscheint die Fehlermeldung

Partition sector doesn't have the endmark 0xAA55

ohne jedoch eine Liste mit Partitionen anzuzeigen.

Ganz aktuell lasse ich noch einmal scannen, was noch einige Zeit in Anspruch nehmen wird. Aber wenn TestDisk dann wieder nichts findet, wie kann ich dann weiter vorgehen? Kann ich das riskieren, den MBR von Testdisk schreiben zu lassen? Oder riskiere ich damit dann doch einen kompletten Datenverlust?

Über eine kurze Antwort würde ich mich freuen.

Liebe Grüße
Tim



[DjNDB]

Starte mal CrystalDiskInfo, und kopier mit STRG-C die SMART Daten. Dann fügst du sie hier ein, am besten in [CODE][/CODE] Tags eingebettet.

Ich weiß nicht ob das auch geht wenn sie per USB angeschlossen ist, daher ggf. an einen echten S-ATA Controller hängen.



[TConnect]

Hey,

danke für die Hilfe. Der derzeitige Scan ist bei 16% angekommen und ich warte das jetzt noch mal ab. Die Software habe ich schon mal gezogen und melde mich wieder, sobald TestDisk durch ist (kann heute Nachmittag werden)

Bis dahin
Grüße Tim

Ergänzung (14. Juli 2010)

Hallo zusammen,

also der letzte TestDisk Scan hat auch wieder keine Partition geliefert. Ein Klick auf Enter bringt nur die Meldung, dass keine Partition ausgewählt wurde (war ja keine gelistet). Jetzt bin ich wieder im Hauptmenü und hab keine Ahnung, was ich noch versuchen könnte, ausser vielleicht den TestDisk MBR zu schreiben.


Wie gewünscht kommen hier die SMART Daten. Da ich nicht genau weiß, ob nicht noch weitere Informationen gebraucht werden, habe ich erst einmal alle mir zur Verfügung gestellten Informationen der Festplatte kopiert und füge sie hier ein.

----------------------------------------------------------------------------
 (2) WDC WD20EADS-11R6B1
----------------------------------------------------------------------------
       Enclosure : WDC WD20 EADS-11R6B1 USB Device (V=152D, P=2338, jm1)
           Model : WDC WD20EADS-11R6B1
        Firmware : 01.00A01
   Serial Number : WD-WCAVY1338051
       Disk Size : 2000.3 GB (8.4/137.4/2000.3)
     Buffer Size : 32767 KB
     Queue Depth : 32
    # of Sectors : 3907029168
   Rotation Rate : Unbekannt
       Interface : USB (Serial ATA)
   Major Version : ATA8-ACS
   Minor Version : ----
   Transfer Mode : SATA/300
  Power On Hours : 3460 Std.
  Power On Count : 21 mal
     Temparature : 53 C (127 F)
   Health Status : Vorsicht
        Features : S.M.A.R.T., AAM, 48bit LBA, NCQ
       APM Level : ----
       AAM Level : 80FEh [OFF]

-- S.M.A.R.T. --------------------------------------------------------------
ID Cur Wor Thr RawValues(6) Attribute Name
01 200 200 _51 000000000000 Lesefehlerrate
03 142 142 _21 000000002693 Beschleunigungszeit
04 _99 _99 __0 000000000587 Start/Stop des Spindels
05 200 200 140 000000000000 Wiederzugewiesene Sektoren
07 200 200 __0 000000000000 Suchfehlerrate
09 _96 _96 __0 000000000D84 Eingeschaltete Stunden
0A 100 100 __0 000000000000 Drehwiederholungen
0B 100 253 __0 000000000000 Rekalibrierungswiederholungen
0C 100 100 __0 000000000015 Anzahl der Einschaltungen
C0 200 200 __0 000000000006 Ausschaltungsabbrüche
C1 199 199 __0 000000000FF7 Laden/Entladen Zyklus
C2 _99 _99 __0 000000000035 Temperatur
C4 200 200 __0 000000000000 Wiederzuweisungsereignisse
C5 200 200 __0 00000000000F Aktuell schwebende Sektoren
C6 200 200 __0 00000000000E Unkorrigierbare Sektoren
C7 200 200 __0 000000000000 UltraDMA CRC Fehler
C8 200 200 __0 00000000000E Schreibfehlerrate

-- IDENTIFY_DEVICE ---------------------------------------------------------
     +0 +1 +2 +3 +4 +5 +6 +7 +8 +9 +A +B +C +D +E +F
000: 7A 42 FF 3F 37 C8 10 00 00 00 00 00 3F 00 00 00  zB.?7.......?...
010: 00 00 00 00 20 20 20 20 57 20 2D 44 43 57 56 41  ....    W -DCWVA
020: 31 59 33 33 30 38 31 35 00 00 FF FF 32 00 31 30  1Y330815....2.10
030: 30 2E 41 30 31 30 44 57 20 43 44 57 30 32 41 45  0.A010DW CDW02AE
040: 53 44 31 2D 52 31 42 36 20 31 20 20 20 20 20 20  SD1-R1B6 1
050: 20 20 20 20 20 20 20 20 20 20 20 20 20 20 10 80                ..
060: 00 00 00 2F 01 40 00 00 00 00 07 00 FF 3F 10 00  .../.@.......?..
070: 3F 00 10 FC FB 00 00 01 FF FF FF 0F 00 00 07 00  ?...............
080: 03 00 78 00 78 00 78 00 78 00 00 00 00 00 00 00  ..x.x.x.x.......
090: 00 00 00 00 00 00 1F 00 06 17 00 00 44 00 40 00  ............D.@.
0A0: FE 01 00 00 6B 74 61 7F 23 41 69 74 41 BC 23 41  ....kta.#AitA.#A
0B0: 7F 10 D4 00 D4 00 00 00 FE FF 00 00 FE 80 00 00  ................
0C0: 00 00 00 00 00 00 00 00 B0 88 E0 E8 00 00 00 00  ................
0D0: 00 00 00 00 03 60 00 00 01 50 E2 4E A3 03 BC D6  .....`...P.N....
0E0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 18 40  ...............@
0F0: 18 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00  .@..............
100: 21 00 00 00 00 00 00 00 00 00 DF 16 00 00 00 00  !...............
110: 00 00 00 00 00 00 00 00 00 00 00 00 04 00 00 00  ................
120: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
130: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
140: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
150: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
160: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
170: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
180: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
190: 00 00 00 00 00 00 00 00 00 00 00 00 31 30 00 00  ............10..
1A0: 00 00 00 40 00 00 00 00 00 00 00 00 00 00 00 00  ...@............
1B0: 00 00 00 00 00 00 00 00 00 00 00 00 1E 10 00 00  ................
1C0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
1D0: 00 00 00 00 01 00 00 10 00 00 00 00 00 00 00 00  ................
1E0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................
1F0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................

Sehr interessant scheint mir der Health-Status mit der Meldung "Vorsicht" zu sein. Leider nicht sehr aussagekräftig. Da ich mich mit den gelieferten Infos nicht auskenne hoffe ich, dass die Platte zumindest nicht physisch defekt ist und dass es vielleicht mit TestDisk noch eine Lösung gibt.

Das einzige, das mir TestDisk noch eröffnet ist, den MBR neu zu schreiben. Kann ich das machen?


Über eine Antwort würde ich mich freuen.

Grüße
Tim



[TConnect]

Hey,

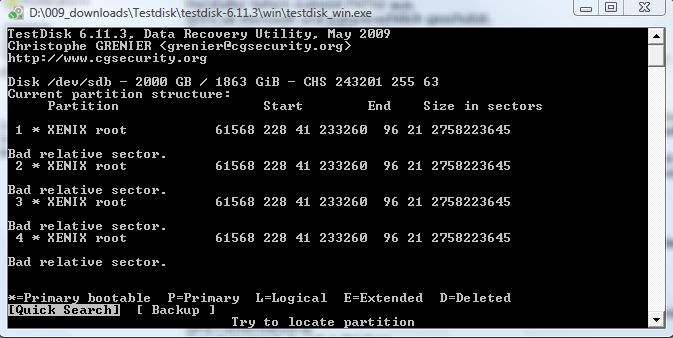

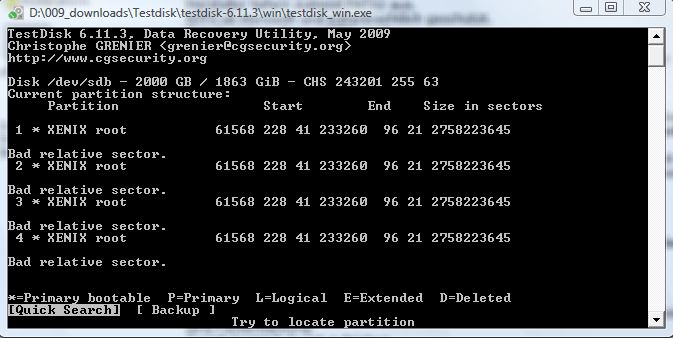

also ich habe jetzt mal den MBR neu schreiben lassen und laut dem beigefügten Screenshot zeigt mir TestDisk auch vier Partitionen an, bei denen allerdings noch Fehler auftreten. Eigentlich dürften das auch keine vier, sondern nur eine einzige Partition sein.

Meine Frage ist nun, was ich noch machen kann? Ich habe gelesen, dass man eine Partition manuell erstellen kann, wenn klar ist, dass es ursprünglich auch so war, dass die gesamte Platte in eine einzige Partition unterteilt war. Nur welche Daten muss ich da eingeben und überhaupt..?

Ich habe übrigens nach dem Schreiben des MBR noch einmal einen Scan durchgeführt (7 Stunden hat das gedauert) und nach dem Scan war die Partitionsliste wieder leer.

Ist denn ein Spezialist da draußen unterwegs, der mir etwas unter die Arme greifen kann?

Liebe Grüße
Tim



[Fiona]

Dieser MBR ist völlig falsch.
Teile mal mit, ob sich auf der Platte nur eine Partition über den gesamten Speicherplatz befunden hat?
Auch das Dateisystem?

Wenn die Platte physikalisch soweit in Ordnung und nur wenige Lesefehler hat, könnte verucht werden wieder eine leere Partition unformatiert zu erstellen und eine Diagnose des Bootsektors in Testdisk zu machen.
Im Fall wenn deine Daten gefunden werden, könntest du diese kopieren?

Infos würden folgen.
Teile nur mal die Infos mit.

Viele Grüße

Fiona



[TConnect]

Hallo Fiona,

danke für Deine Rückmeldung. Also wenn ich das richtig verstanden habe, dann war auf der Platte zuvor nur eine einzige Partition. Und zwar eine NTFS Partition. Diese war von Herstellerseite wohl schon vorgegeben und die Platte wurde sowohl an einem Windows PC angeschlossen und sofort erkannt als auch an einem Mac angeschlossen und sofort erkannt. Daher ist die NTFS Partition wohl sehr wahrscheinlich. Soweit ich das weiß ist die Platte auch nie auf logische Laufwerke aufgeteilt worden. Wie gesagt: gekauft, angeschlossen, lief.

Ich denke, dass die Daten kopierbar sind. So viel war da wohl noch nicht drauf. Vielleicht waren gerade mal 30 oder 40 GB belegt. Wenn überhaupt.

Ich würde mich freuen, wenn Du mir eine detaillierte Anleitung geben könntest, wie ich jetzt weiter vorgehen könnte. Kurzschreibweise verstehe ich natürlich auch (so nach dem Motto Menü A -> B -> Warten bis -> dann dies etc.).

Danke für Deine Mühe.

Liebe Grüße
Tim



[TConnect]

Hey zusammen,

hat jemand vielleicht noch eine Idee? Ich weiß nicht genau, wie ich TestDisk zu bedienen habe, damit ich die von Fiona vorgeschlagenen Schritte machen kann. Kann mir da jemand noch einmal helfen? Das wäre dann der letzte Versuch, doch noch an die Daten zu kommen.

Vielen Dank
Tim



[Fiona]

Hersteller liefern zumeist FAT32 aus.
NTFS ist Microsoft und patentrechtlich geschützt.
Bist du sicher, das es NTFS war?
Weil FAT32 wird auch von Apple unterstützt.
Mache erstmal eine Diagnose mit Testdisk, ob Partitionen gefunden werden?

Mache mal eine Diagnose nach dieser Anleitung;

Starte Testdisk bestätige bei dem Log-Datei-Screen mit Enter, wähle deine betroffene Festplatte aus und bestätige mit Enter, bestätige bei Partition Table Typ Intel, bestätige bei Analyse mit Enter und setze mir einen Screenshot.
Bestätige auch bei Quick Search mit Enter (wenn nötig wegen Vista-check mit y) und setze mir auch den Screen.
Markiere mal die betroffenen Partitionen und drücke p auf der Tastatur ob deine Daten angezeigt werden oder eine Fehlermeldung.
Zurück kommst du mit q drücken.

Wenn keine Partition mit Daten gefunden wurde;
Bestätige weiter bis du zum Menü kommst wo unten steht [Quit] Deeper [Search] [Write] und gehe mit dem Pfeil auf [Deeper Search] (tiefere Suche) und lasse es laufen.
Setze mir auch einen Screenshot.
Die betroffene Partition sollte wenn du den Screen machst markiert sein.

Markiere mal die betroffenen Partitionen und drücke p auf der Tastatur ob deine Daten angezeigt werden oder eine Fehlermeldung.
Zurück kommst du mit q drücken.

Viele Grüße

Fiona



[TConnect]

Hallo Fiona,

die von Dir beschriebenen Schritte habe ich bereits alle durch. Mehrfach. Kein Ergebnis, die Partitionsliste bleibt leer.

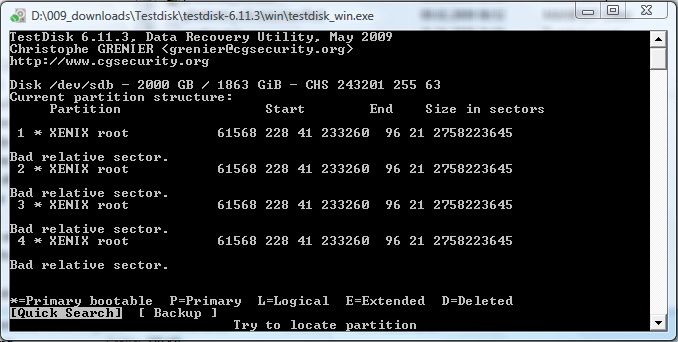

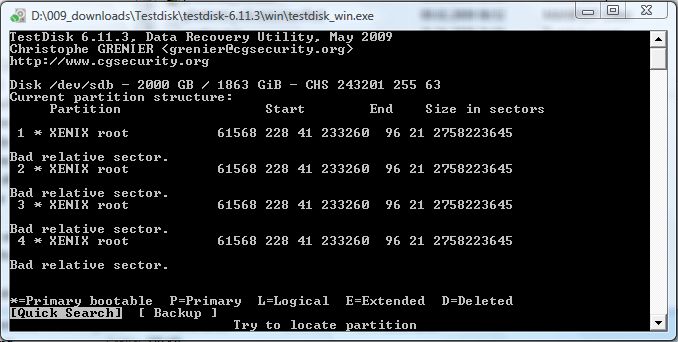

Ich lade Dir mal einige Screens hoch. Der erste Screen zeigt die Situation nach dem Aktivieren von [Analyze], jedoch kommt die Partitionliste wohl daher, das ich von TestDisk den Standard MBR habe schreiben lassen.

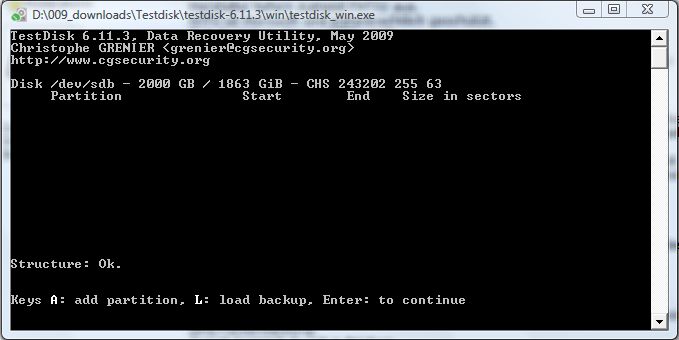

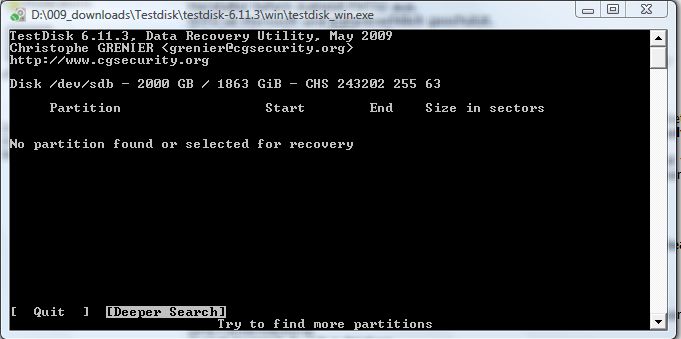

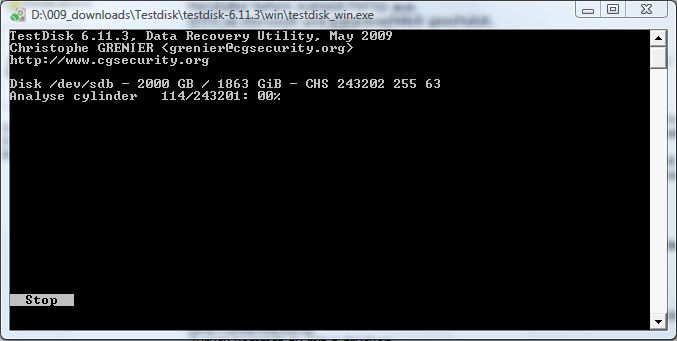

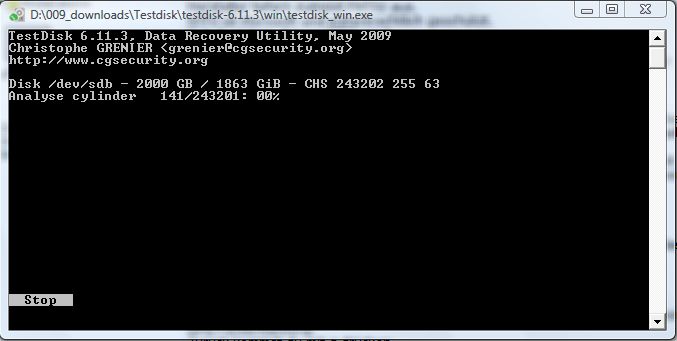

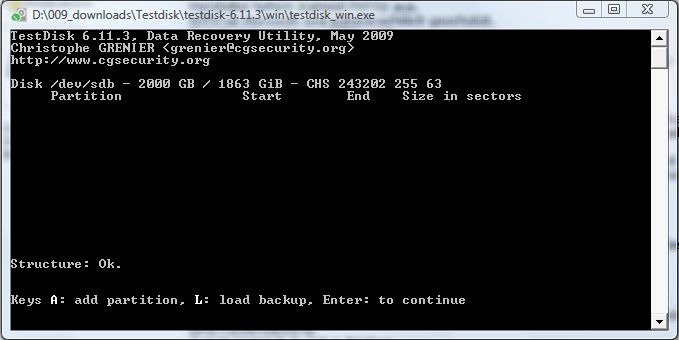

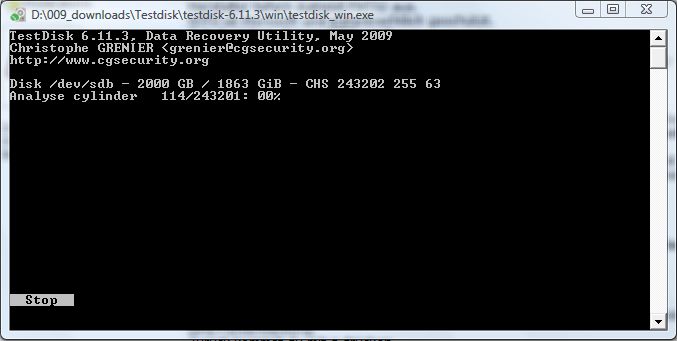

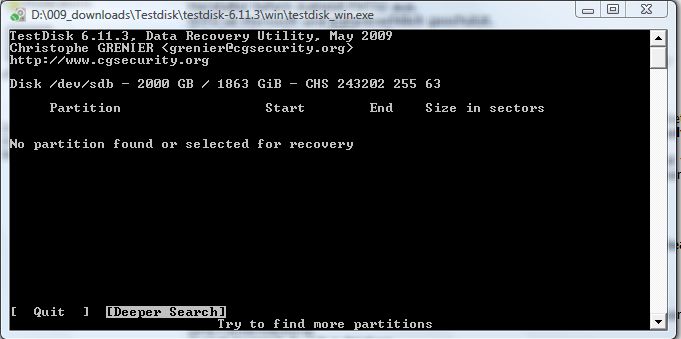

Die restlichen Screens zeigen die von Dir angeforderten Schritte. Ist aber alles ergebnislos.

Wenn ich das richtig verstanden habe, dann kann man scheinbar Partitionen erstellen und löschen, wie man lustig ist, solange man nicht formatiert und solange die ursprüngliche Psrtition die gesamte Festplatte registriert war, oder? Sprich: Wenn man die _Heads, Sectors etc kennt, könnte man eine Partition neu erstellen und dann versuchen, die Daten auf der Platte dieser Partition hinzuzufügen? Wenn ja, wie genau funktioniert das in TestDisk?

Die Frage, ob es ein NTFS- oder Fat32 Dateisystem war, kann ich leider nicht abschließend klären, weil ich die Platte in die Hand gedrückt bekommen habe und auf der Rechnung sowie auf der Verpackung kein Hinweis auf das verwendete Dateisystem steht. Wie gesagt es ist eine My Book Platte von WD. Vielleicht weiß ja jemand, wie die Platten vorkonfiguriert ausgeliefert werden? Vielleicht hat jemand auch eine MyBook Platte (2TB) und kann hier posten, was der Auslieferungszustand war?

Über eine Rückmeldung würde ich mich sehr freuen.

Liebe Grüße
Tim



[Ernst@at]

Nach den Fehlermeldungen und den SMART-Daten hat die Platte an mehreren Stellen Defekte.

wenn Du ein Win x32 System hast, mit dem Recovery Wizard(freeware) von hier runtergeladen einen Scan über die gesamte physische Platte.
Das kann viele Stunden oder einige Tage(an USB) dauern und darf nicht unterbrochen werden
Danach werden alle gefundenen FAT oder NTFS Partitions angelistet und Du kannst bei jeder der Inhalt ansehen und ggf rauskopieren
