PC nach Zusammenbau kein Bild (inkl. Fotos und Null-Methode)

[MilkIsMyPotion]

Hallo zusammen,

nach der Kaufberatung und dem Zusammenbau bin ich nun hier ^^

Problem: Der PC fährt hoch, alle Lüfter laufen und leuchten, die GPU leuchtet ebenfalls. Der Monitor ist an der GPU angeschlossen, Bildschirm erkennt jedoch kein DP Signal. ​

Folgende Komponenten sind verbaut:

• GIGABYTE B560M AORUS Elite
• i5 11400f
• Asus GTX960
• Crucial Ballistix schwarz DIMM Kit 16GB, DDR4-3200
• Western Digital WD Blue SN550 NVMe SSD 500GB, M.2
• Seasonic Core GC 500W ATX 2.4

Diese Anleitung habe ich bereits befolgt Schwarzer Bildschirm/ Rechner bootet nicht/ Null-Methode, jedoch ohne Erfolg.

Das MB unterstützt den Prozessor auf jeden Fall.

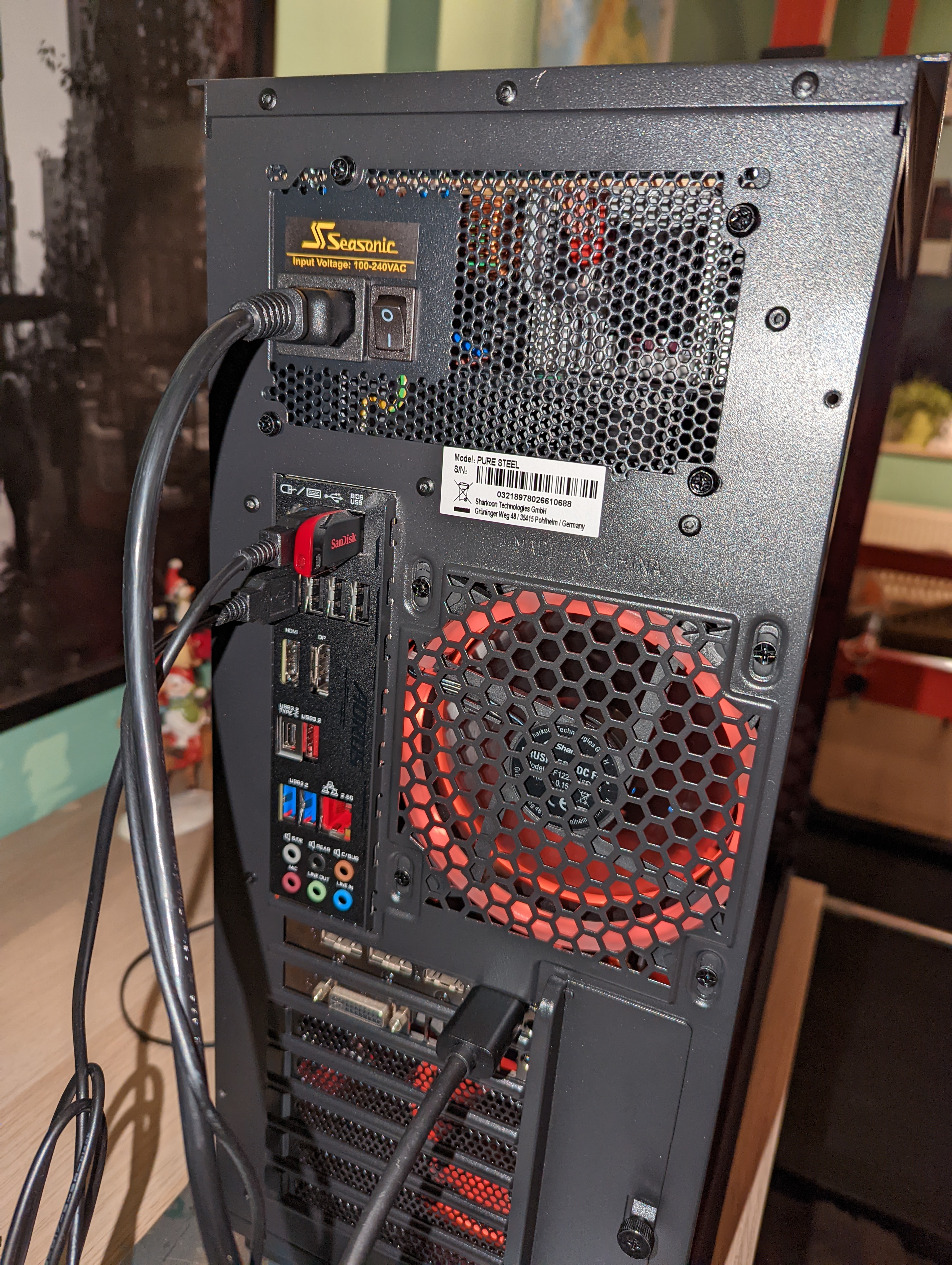

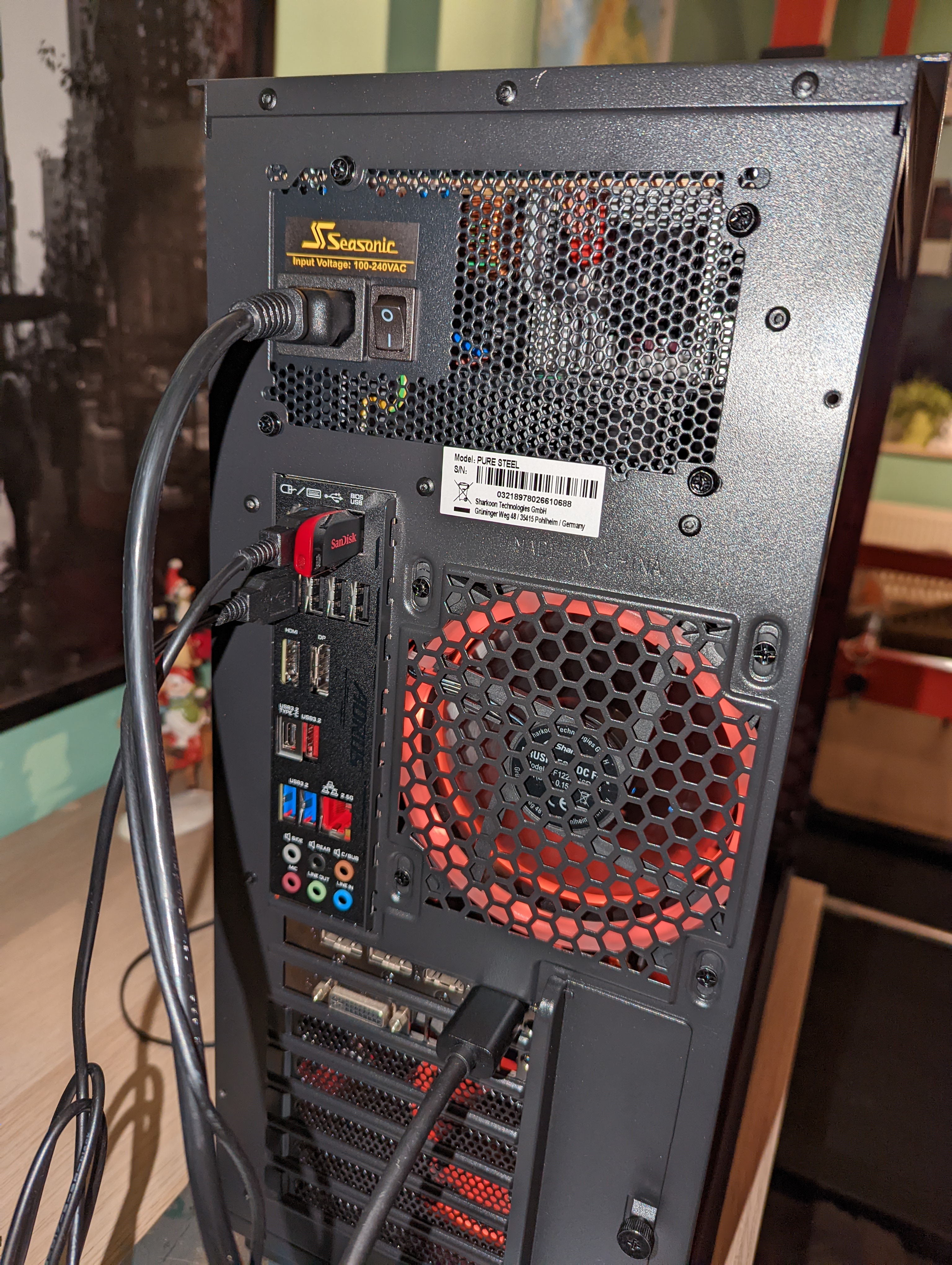

Bei den Anschlüssen sind aktuell nur Maus, Tastatur, Monitor und USB-Stick mit Win10 angesteckt (und Netzteil)

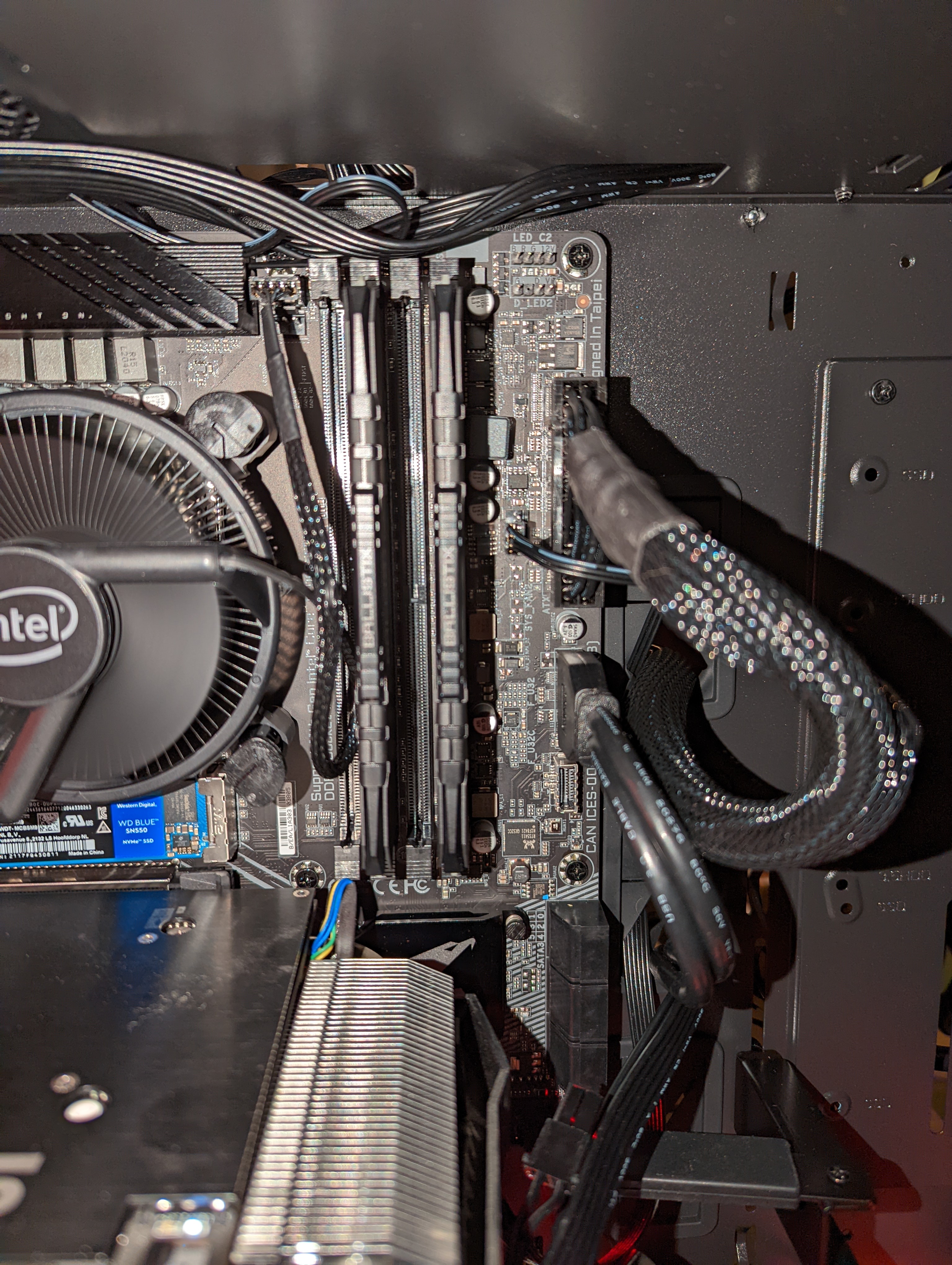

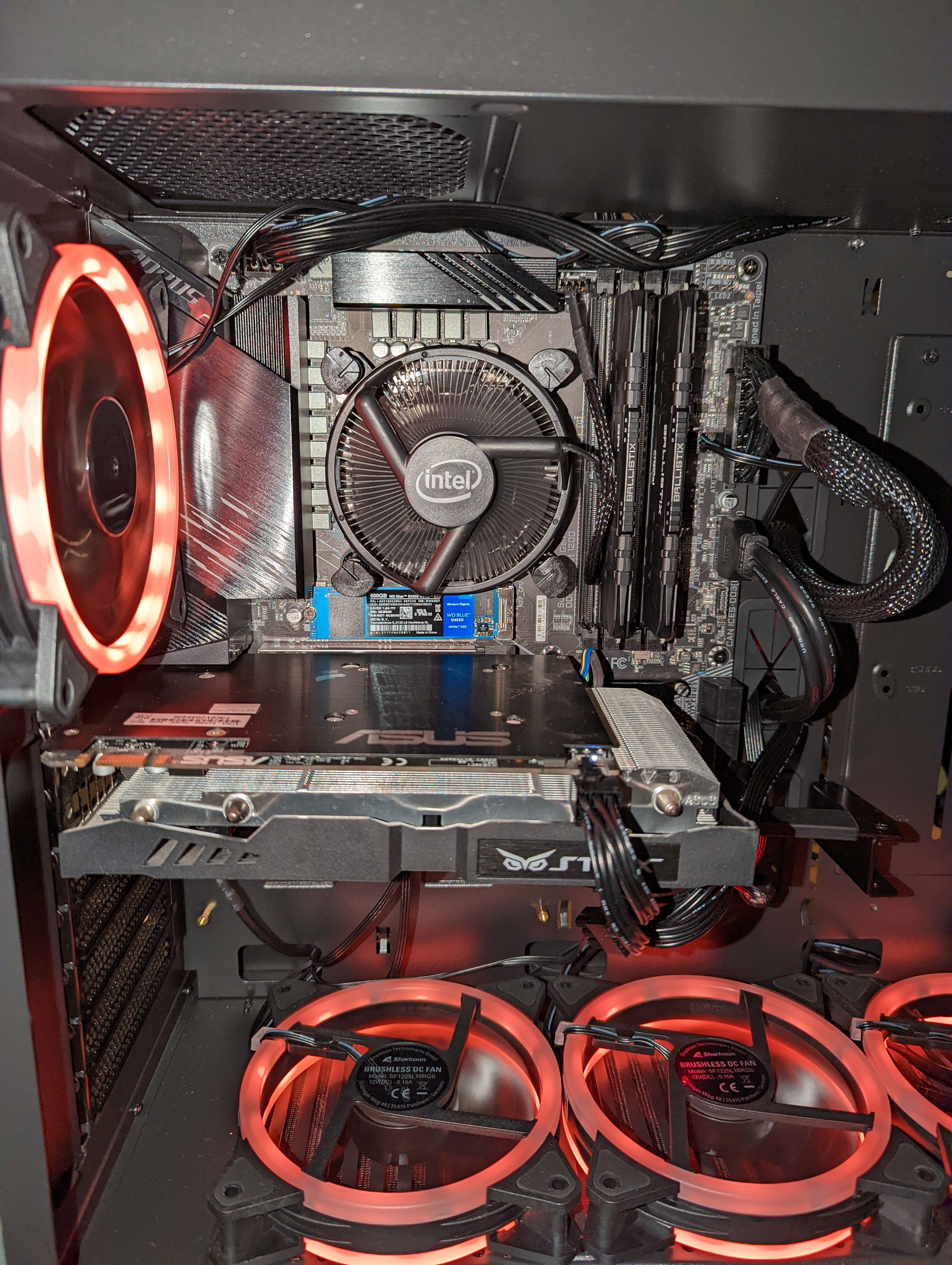

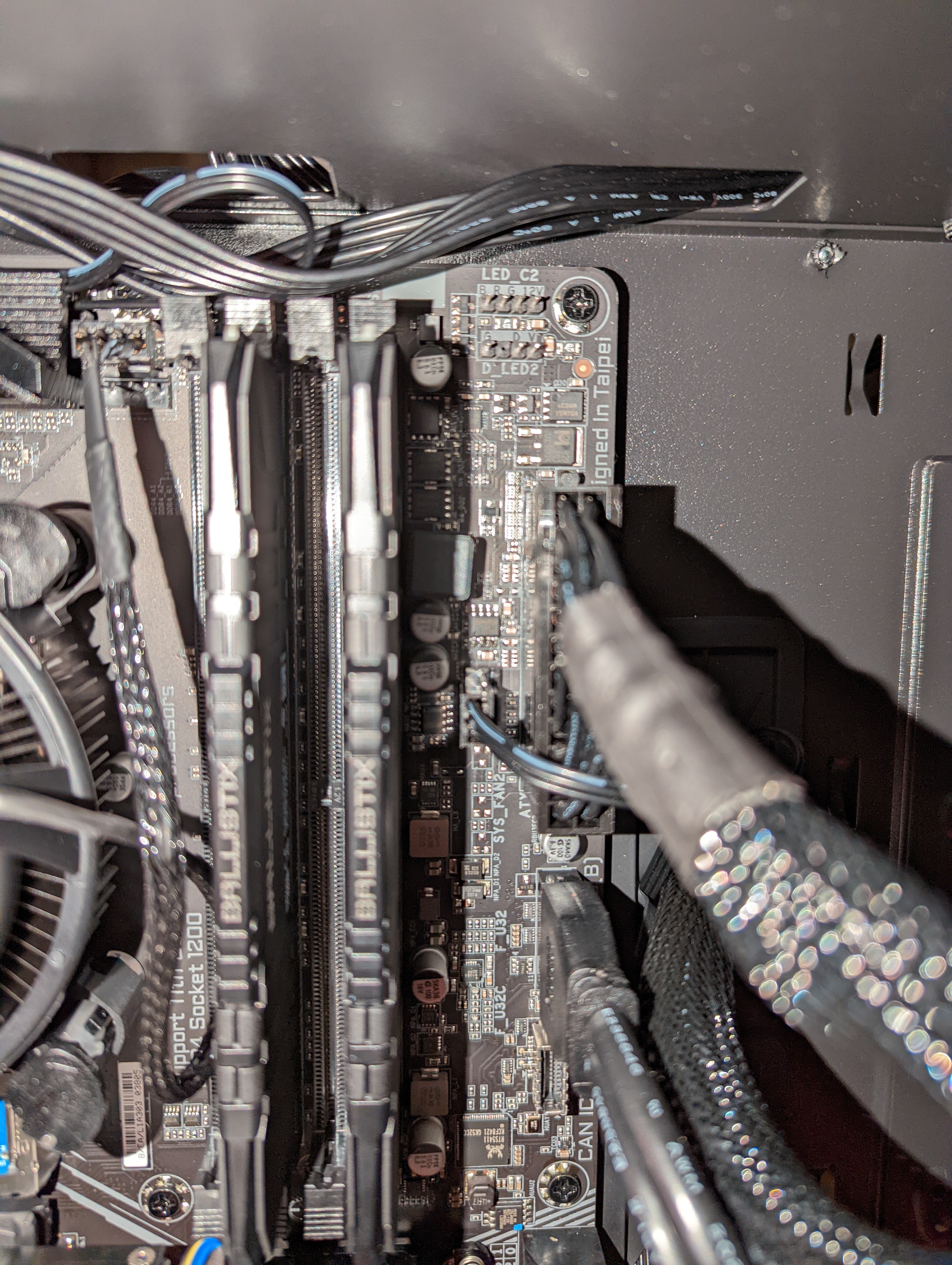

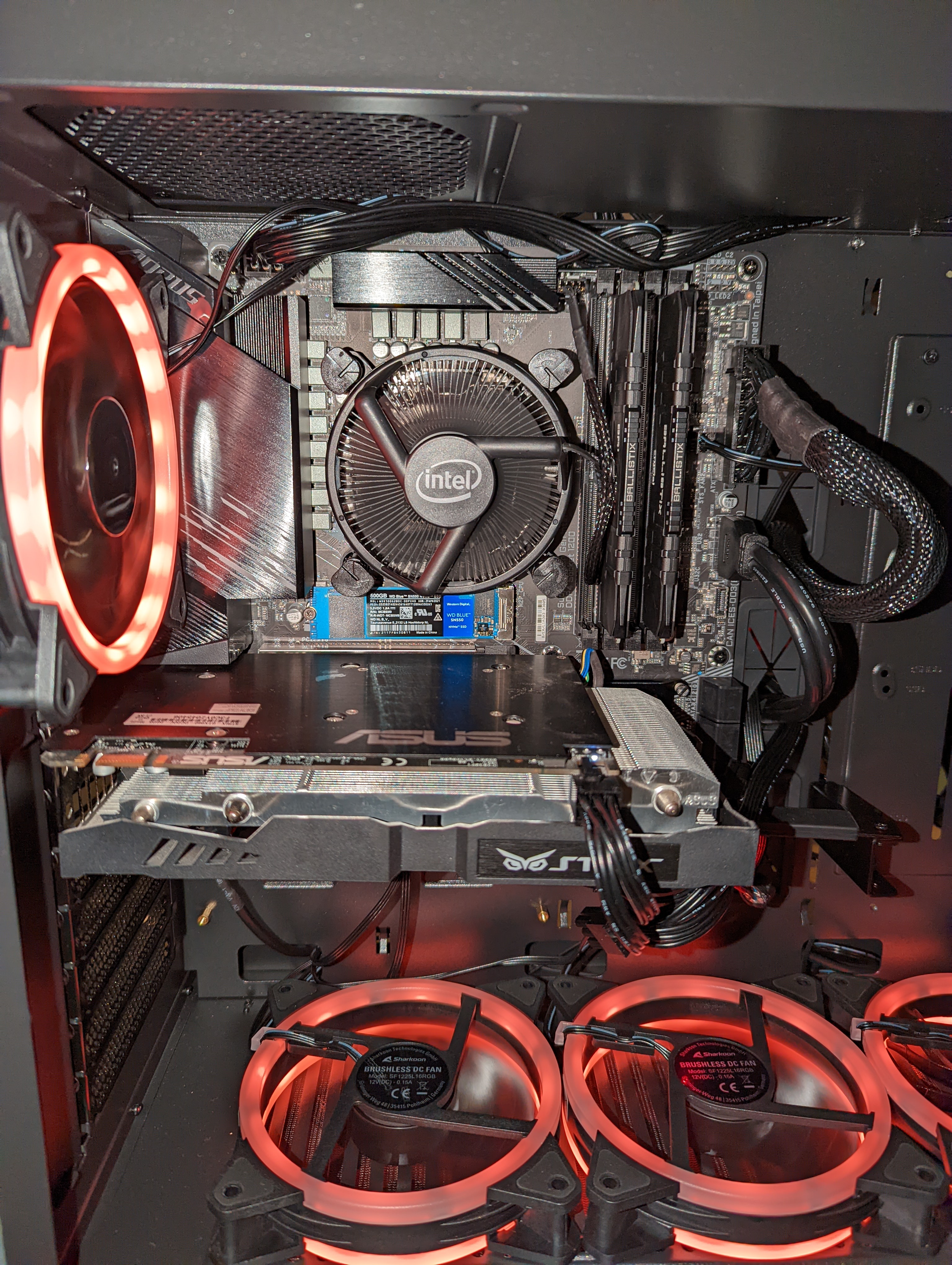

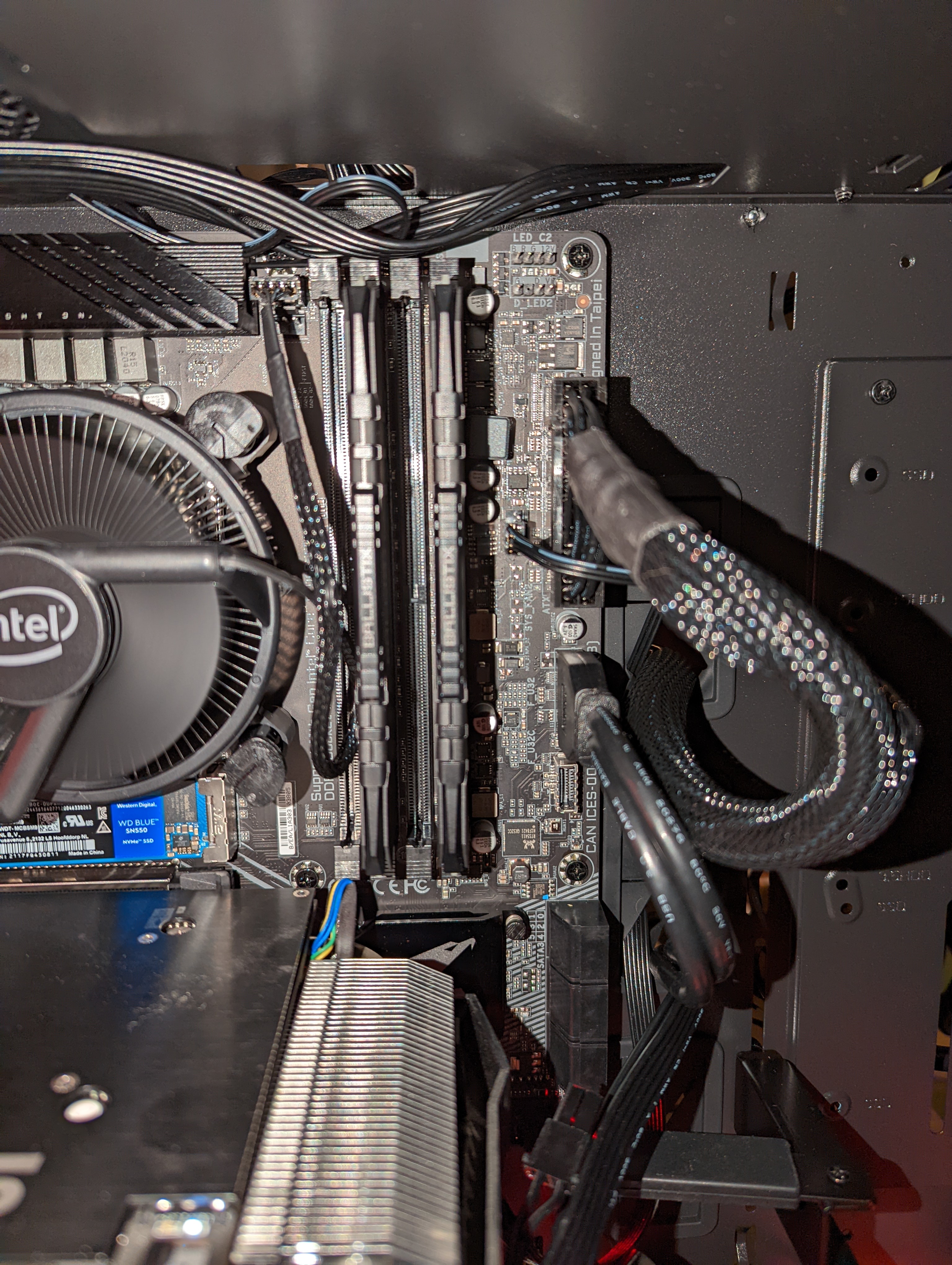

Hier noch ein Blick ins Innenleben:


Ansonsten hab ich die Ram Riegel und die GPU überprüft, ob sie auch fest sitzen. Passt soweit alles.

Woran kann es sonst liegen?



[Drewkev]

Anderen Monitor/Fernseher bzw. andere GPU testen. Oder halt ein anderes Kabel, einen anderen Anschluss....
Das ist einer der Gründe warum ich nie eine CPU (vor allem bei Intel) ohne iGPU kaufen würde, ist aber natürlich kein Vorwurf



[ferris19]

Anderes Kabel und anderen DP Anschluss bzw. HDMI mal probiert? Die GPU wurde gebraucht gekauft oder vom alten PC übernommen?



[gottpersönlich]

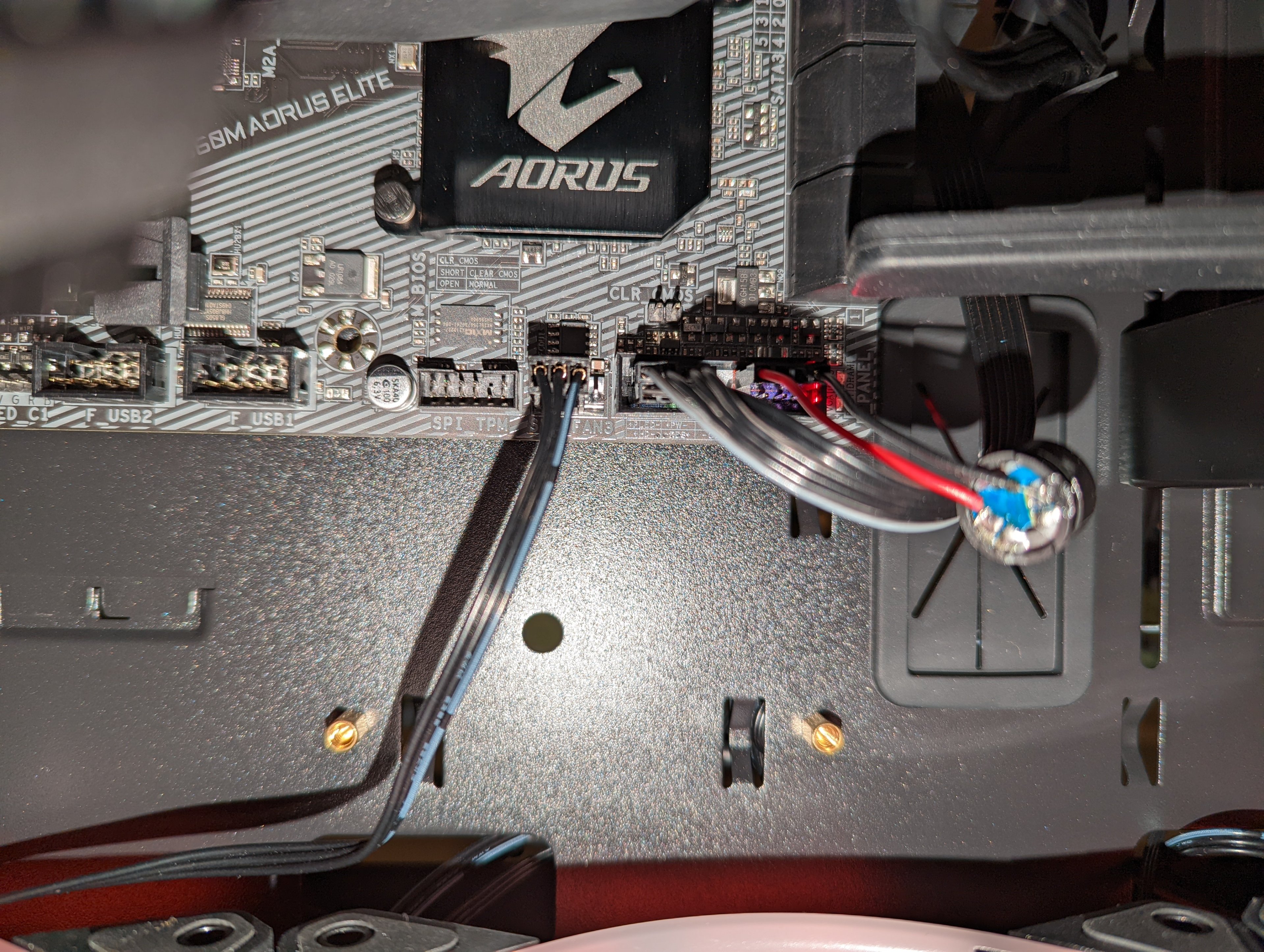

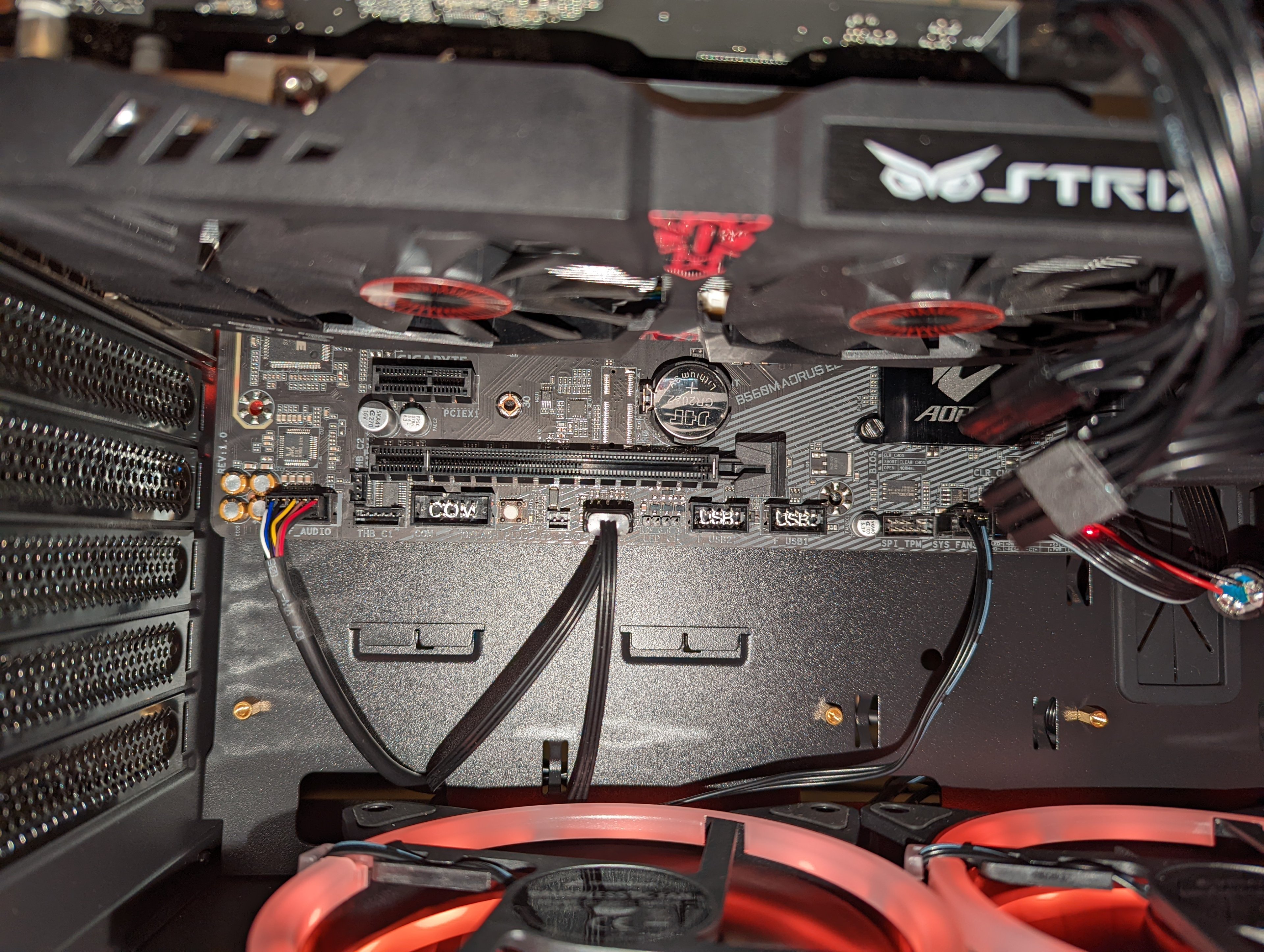

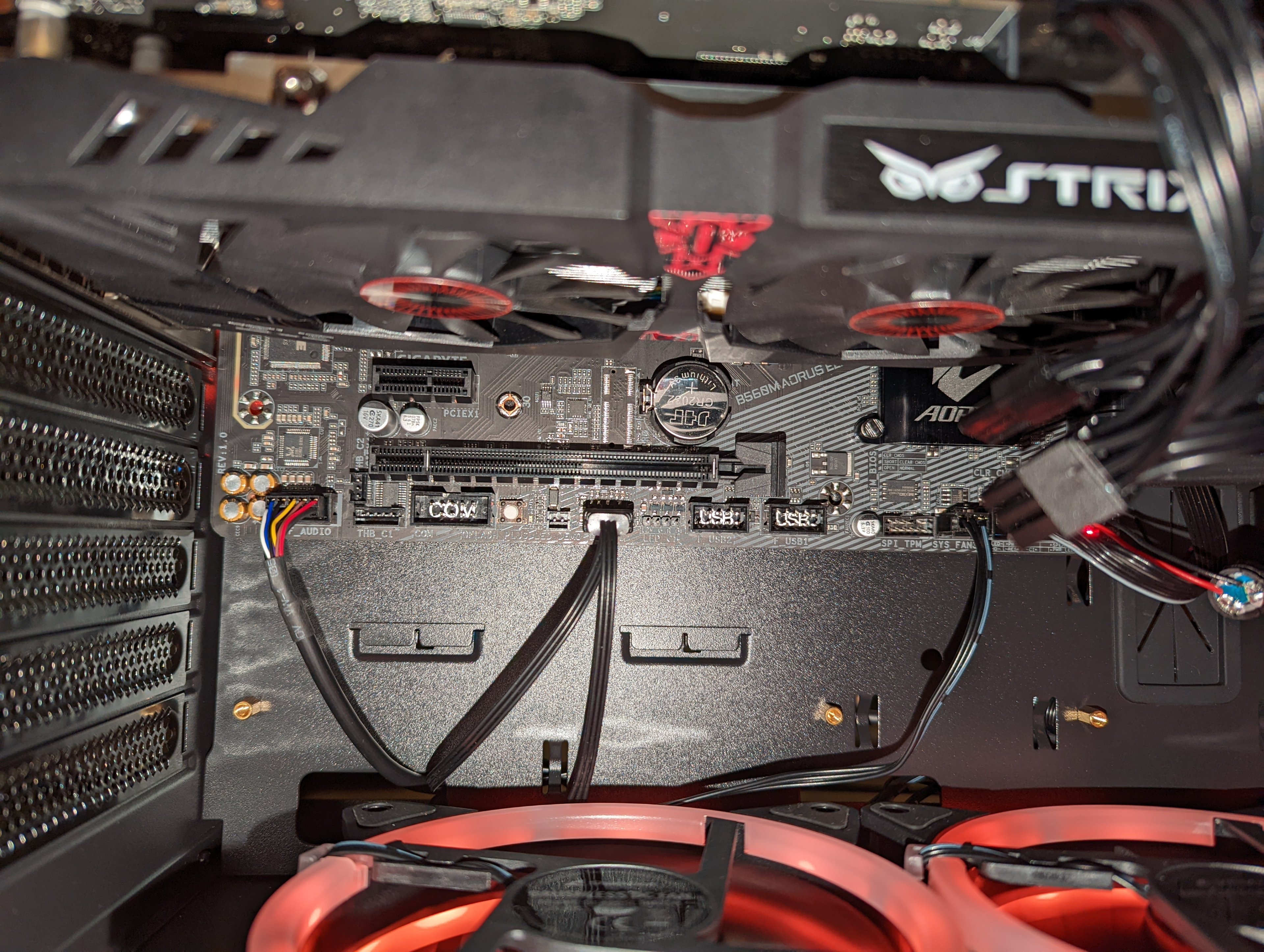

Wenn ich sehe wo überall Schrauben und wahrscheinlich auch Abstandshalter fehlen würde ich mal stark davon ausgehen, dass da so einige sind die wir nicht sehen?



[zyplex]

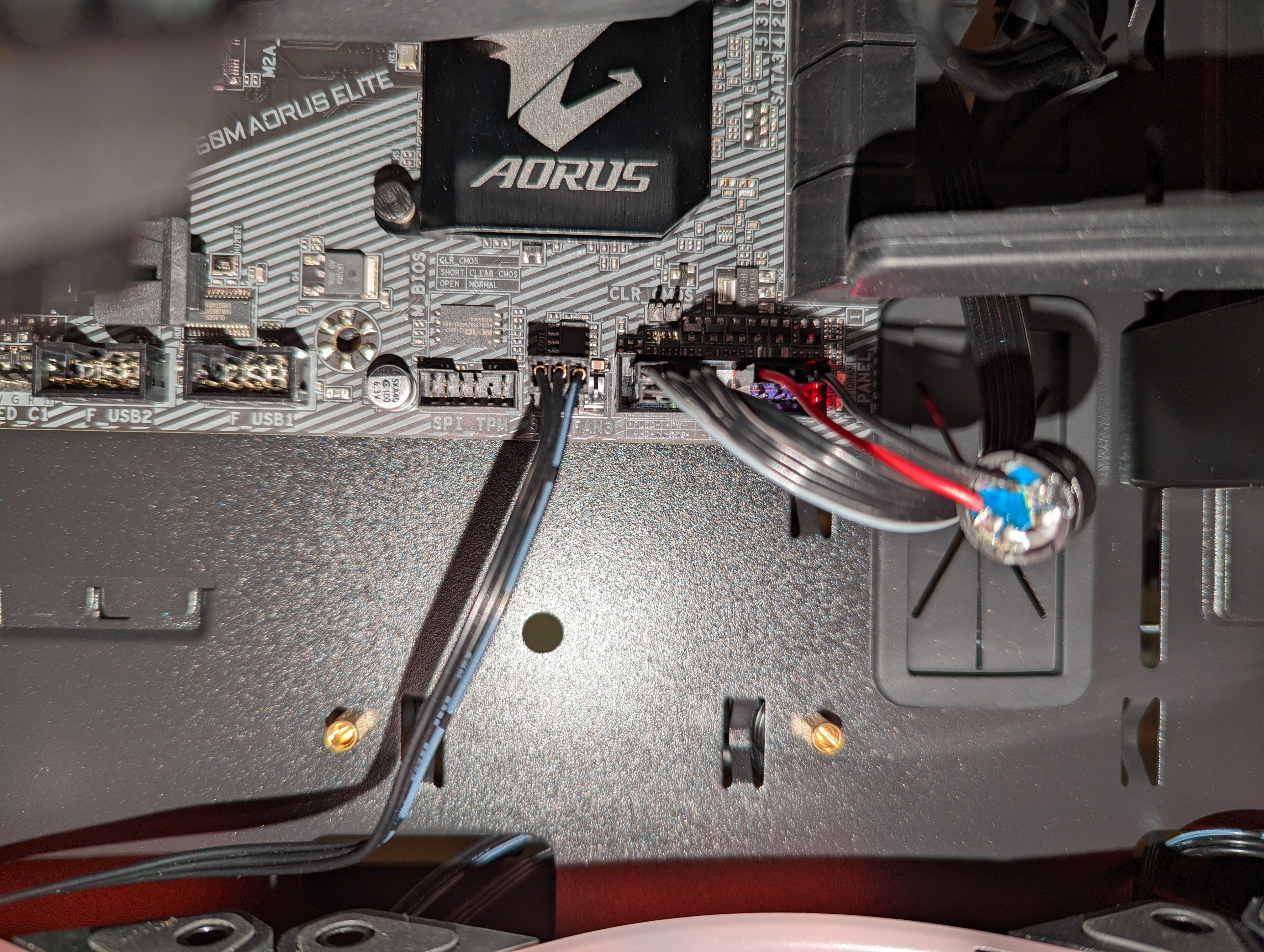

Unten rechts neben den Steckverbindung Power/Reset... sind Status LEDs. Kannst du bitte die Ausleuchtung nennen? Man sieht das leider auf den Bildern nicht ganz.

Handbuch Seite 22



[fixedwater]

Da fehlen auf jeden Fall schon mal mehrere Schrauben und Abstandshalter zwischen Board und Gehäuse. Haben die Stecker am CPU-Stromanschluss und an der Grafkkarte Beschriftungen?



[Ayo34]

1) Ich würde erstmal einen anderen Anschluss der Grafikkarte versuchen, eventuell kannst du auch am Monitor selbst manuell die Verbindung wählen?

2) Sonst wäre das normale Vorgehen auf eine Minimalkonfiguration zu gehen. Alles was du nicht brauchst, abstöpseln. Nur einen RAM-Riegel usw.



[gottpersönlich]

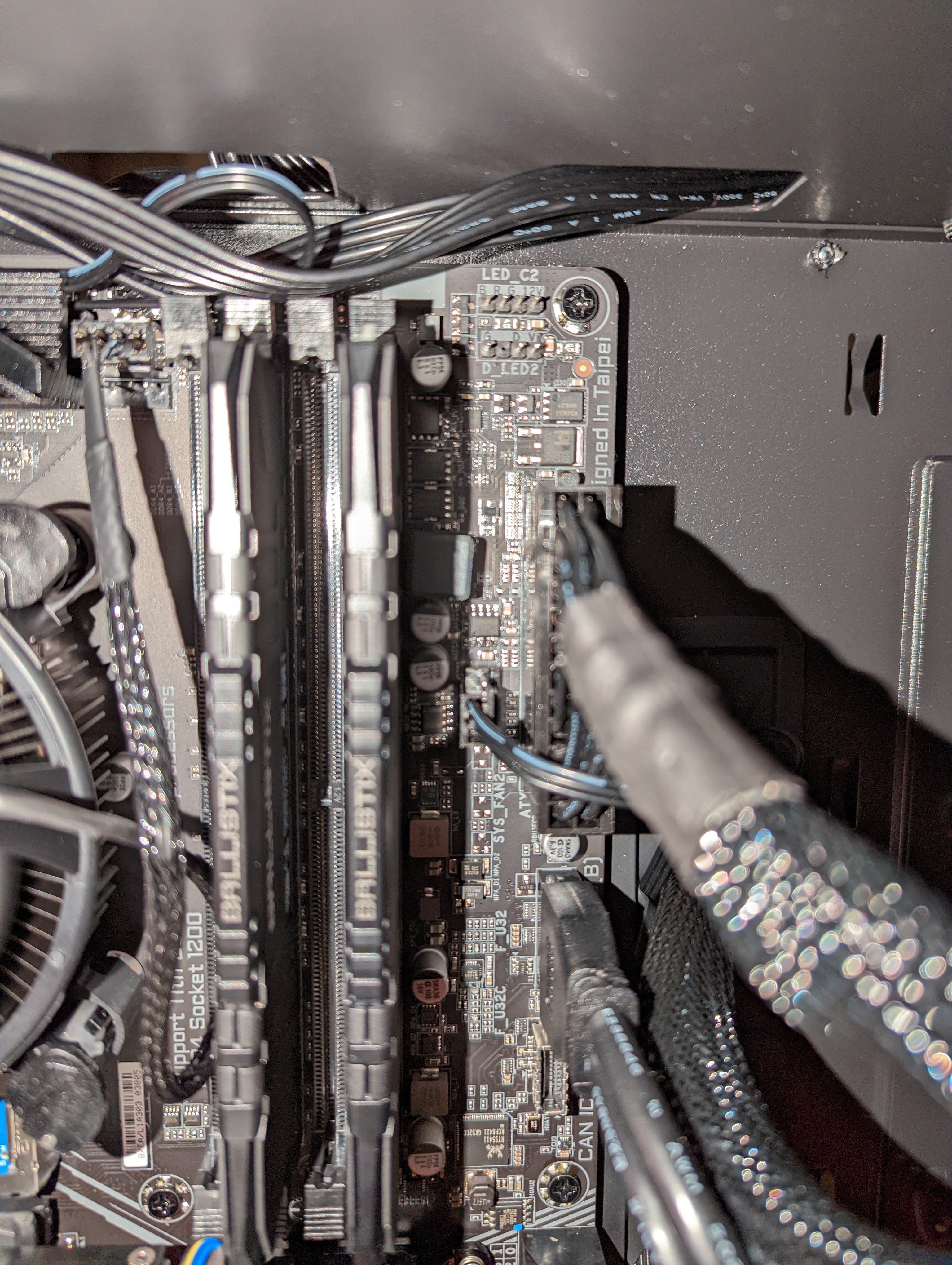

Sachma, der Stromstecker oben links? Der 12V.
Wieviele Pins hat der? Das sieht aus als wären da nur 6 ?



[Drewkev]

Sachma, der Stromstecker oben links? Der 12V.
Wieviele Pins hat der? Das sieht aus als wären da nur 6 ?

Ich sehe da acht + den kleinen Spalt in der Mitte weil 4+4, vielleicht bin ich auch blind.



[fixedwater]

Das sieht aus als wären da nur 6 ?

Sieht ein wenig so aus, ja. Aber sieht generell ein wenig krumm und schief aus - ein bessere Foto wäre gut... auf den Steckern steht bestimmt auch was...



[gottpersönlich]

@Drewkev
Ich hoffe ja das ich blind bin.



[Ayo34]

Und bitte mal den USB-Stick rausmachen, den brauchst du erst, wenn der PC funktioniert bzw. du ins BIOS kommst.



[MilkIsMyPotion]

Anderen Monitor/Fernseher bzw. andere GPU testen. Oder halt ein anderes Kabel, einen anderen Anschluss....
Das ist einer der Gründe warum ich nie eine CPU (vor allem bei Intel) ohne iGPU kaufen würde, ist aber natürlich kein Vorwurf

Anderes Kabel und anderen DP Anschluss bzw. HDMI mal probiert? Die GPU wurde gebraucht gekauft oder vom alten PC übernommen?

Ja, wollte Geld sparen und hab die GPU aus dem PC meiner Eltern ausgebaut. Hab es mit einem anderen Monitor und auch über HDMI probiert ohne Ergebnis.

Wenn ich sehe wo überall Schrauben und wahrscheinlich auch Abstandshalter fehlen würde ich mal stark davon ausgehen, dass da so einige sind die wir nicht sehen?

Wahrscheinlich ja. Hab nur die vorgeschraubten Abstandshalter verwendet. Werde die unteren drei noch nachschrauben.

Unten rechts neben den Steckverbindung Power/Reset... sind Status LEDs. Kannst du bitte die Ausleuchtung nennen? Man sieht das leider auf den Bildern nicht ganz.

Handbuch Seite 22

CPU leuchtet kurz, danach DRAM und bei VGA bleibt die Leuchte stehen.
Heißt GPU defekt?

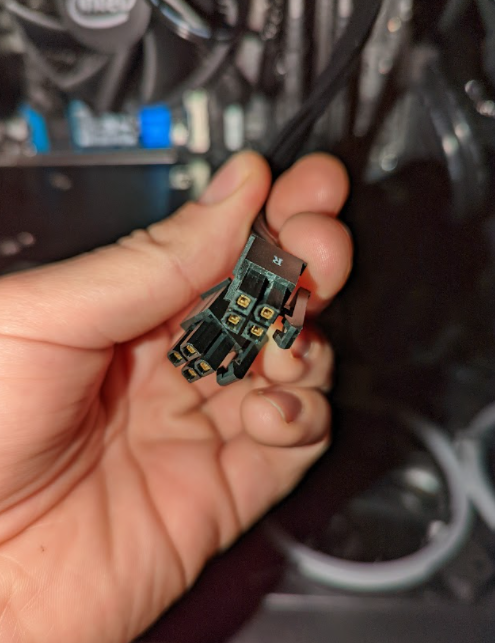

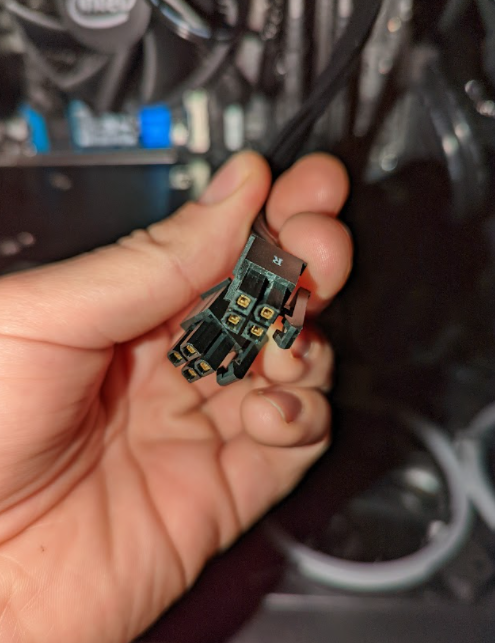

Da fehlen auf jeden Fall schon mal mehrere Schrauben und Abstandshalter zwischen Board und Gehäuse. Haben die Stecker am CPU-Stromanschluss und an der Grafkkarte Beschriftungen?

Die Stecker GPU haben keine Beschriftung.
Bei den zwei CPU Steckern steht auf einem ein "R".



[ferris19]

Hat die GPU denn vorher funktioniert bzw. kannst du sicher sein, dass diese nicht defekt ist. Zum Testen sonst im anderen PC einbauen.



[Drewkev]

Heißt GPU defekt?

Hat diese vorher funktioniert?



[MilkIsMyPotion]

1) Ich würde erstmal einen anderen Anschluss der Grafikkarte versuchen, eventuell kannst du auch am Monitor selbst manuell die Verbindung wählen?

2) Sonst wäre das normale Vorgehen auf eine Minimalkonfiguration zu gehen. Alles was du nicht brauchst, abstöpseln. Nur einen RAM-Riegel usw.

Die Null-Methode hab ich schon durch. Auch leider ohne Erfolg.

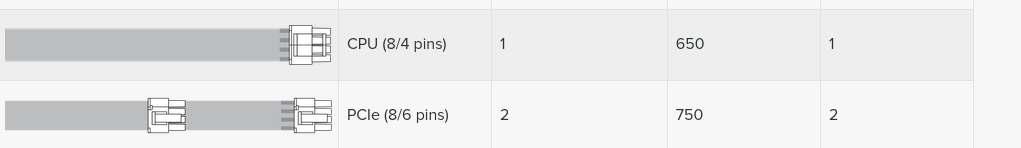

Sachma, der Stromstecker oben links? Der 12V.
Wieviele Pins hat der? Das sieht aus als wären da nur 6 ?

Die zwei für die CPU?
Das sind je 4 Pins.



[fixedwater]

Bei den zwei CPU Steckern steht auf einem ein "R".

Der im CPU-Stecker - ist das der obere oder der untere?

Edit: Ah, ok, dann scheint das richtig zu sein....



[Kenny [CH]]

My guess - die gpu hat kein uefi bios installiert und daher erhälst du kein output in diesem frühem stadium - wenn der pc ein os hätte könnte er denoch funktionieren - halt ohne bios/uefi und boot logo

E: installation ohne word aber sehr sehr schwer
E2: hatte das selbst mit meinem server und der 970 und später nochmals bei meinen eltern - 670er macht das gleiche da - die 1060 wollte ich sber nich da lassen für ebankimg umd 1+2 word briefe im jahr - 670 fliegt da auch noch, wenn ich die richtigen kabel habe für igpu...



[MilkIsMyPotion]

Hat die GPU denn vorher funktioniert bzw. kannst du sicher sein, dass diese nicht defekt ist. Zum Testen sonst im anderen PC einbauen.

Hat diese vorher funktioniert?

Kann ich leider nicht zu 100% bestätigen. Müsste ich am WE wieder einbaune um zu testen.

Ergänzung (7. Dezember 2021)

My guess - die gpu hat kein uefi bios imstalliert uun daher erhälst du kein output in diesem frühem stadium - wenn der pc ein os hätte könnte er denoch funktionieren - halt ohne bios/uefi und boot logo

E: installation ohne word aber sehr sehr schwer

Uff, okay. Gibt es dazu zufällig eine Anleitung/Video?



[Drewkev]

E: installation ohne word aber sehr sehr schwer

Geht das nicht mit dem WSIM?
