Pc startet nicht. F-Panel falsch?

[D.K. Müller]

Hey,

Ich habe mir ein neues Gehäuse und Netzteil zugelegt. Ich habe alles (meiner Meinung nach) richtig verkabelt und angeschlossen. Aber der Pc startet nicht. Keine Led‘s, keine Geräusche vom Netzteil, keine Lüfter.

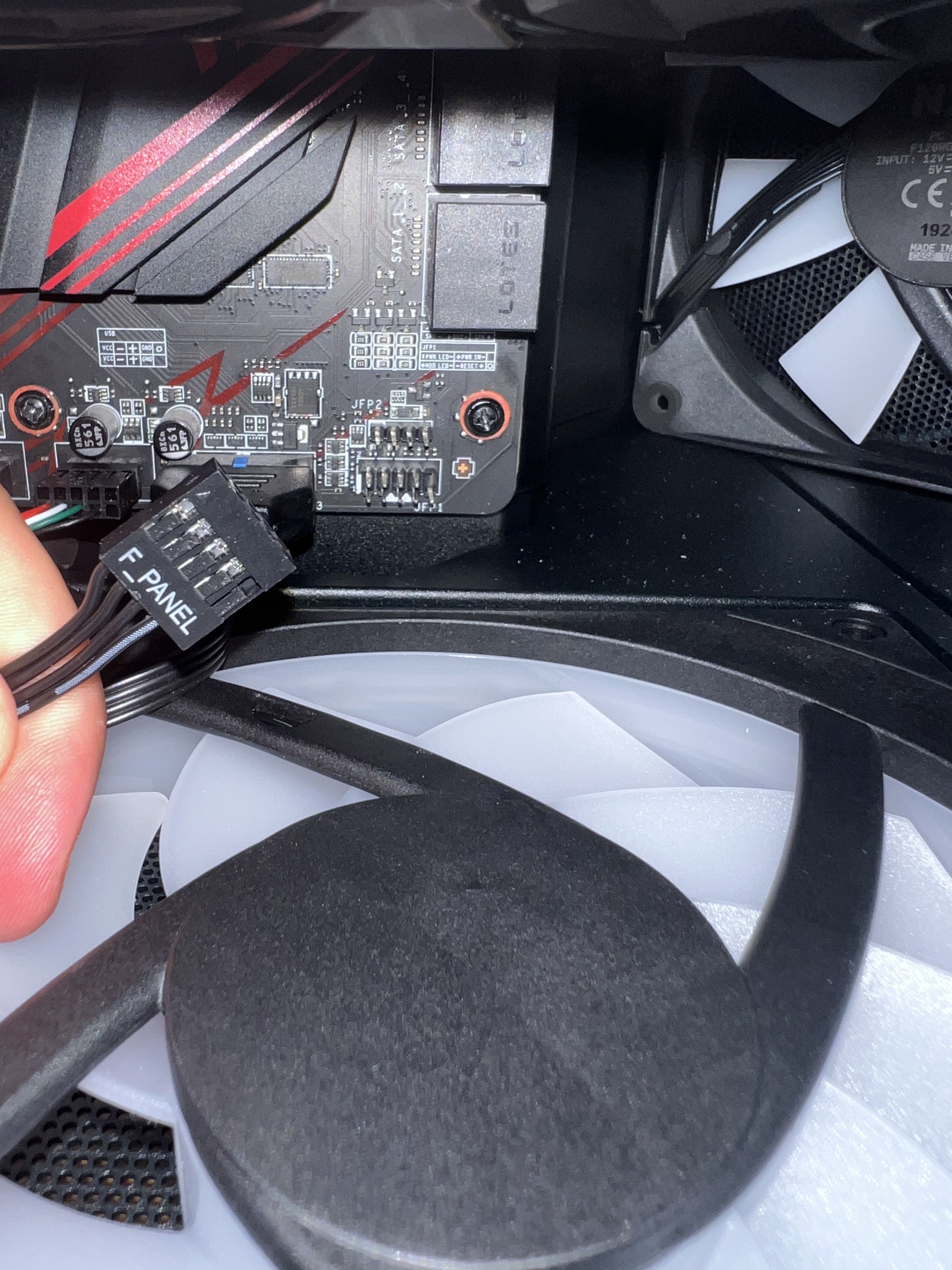

Ich weis nicht on das Front-Panel richtig angeschlossen ist. Bei diesem Case gibt es nur diesen F_Panel Anschluss mit 4 Pins. Der passt auch auf meinen JFP1 Header aber bei meinem alten case waren es 3 separate Kabel mit je 2 Pins. Vielleicht stimmt da ja was nicht..

Viele andere Erklärungen hab ich da jetzt nicht, ausser ich hab‘n kaputtes Netzteil geschickt bekommen.

Specs:

Case: Nzxt Flow 6 Rgb
Netzteil: 850 Watt MSI MAG A850GL PCIE5 Modular 80+ Gold
Mainboard: MSI B450 Gaming Plus
Cpu: Ryzen 7 5700 X3D
Gpu: MSI RTX 3070ti Suprim
RAM: 32 Gb HyperX Fury

Danke!



[prian]

Es sind NEUN Pins, wobei der rechts oben leer ist, den Stecker kann man nicht falsch herum aufstecken, lediglich daneben.
Also Augen auf beim Draufstecken, es darf kein Pin "hervorschauen".

Maximal - je nach Gehäuse - sind es VIER Kabel, HDD LED, PWR LED, PWR-Switch und PWR-LED.
Sollte auch im Handbuch des Mainboards so stehen.
Sei froh dass so ein Stecker da ist, das ist sonst immer ein lästiges Gefummle.

Bitte auch prüfen dass die Belegung des Steckers sich mit der Belegung auf dem Board deckt (mir kam bisher noch keine Abweichung unter).

Wenn Du sicher bist dass alles korrekt verkabelt ist, dann kann der PWR-Switch auch kurzgeschlossen werden mit z.B. einem Schlitz-Schraubendreher oder einer Jumperbrücke (nur einmal kurz, nicht dauerhaft).
Dann sollte der PC starten.



[JumpingCat]

Sie Netzteil-Kabel hast du auch alle vom neuen Netzteil genommen und nichts vom alten?

Ich Frage nur zur Sicherheit weil manche sind da auch so kreativ wie bei den Abstandshaltern.



[D.K. Müller]

Ja bei dem neuen F_Panel Stecker vom Nzxt Gehäuse ist die „leere“ Stelle auch angedeutet. Die hatte ich schon richtig draufstecken. Hat sich aber nichts getan am Pc. Ich wollte eher wissen ob das dennoch kompatibel ist, weil am alten Case 3 Stecker mit je 2 Pins dran waren.

Nein ich habe keine alten Kabel vom alten Netzteil verwendet. Sind alles die vom neuen.



[kartoffelpü]

ausser ich hab‘n kaputtes Netzteil geschickt bekommen

Ob das Netzteil zumindest angeht, kann man recht einfach testen (ich würde vorher alle anderen Kabel zwischen Netzteil und Komponenten trennen): PS_ON (Pin 16) und Masse kurzschließen.
https://www.heise.de/ratgeber/Neues-Netzteil-altes-Mainboard-318046.html



[prian]

Ich wollte eher wissen ob das dennoch kompatibel ist, weil am alten Case 3 Stecker mit je 2 Pins dran waren.

Jetzt hänge Dich nicht an den drei Stecker mit zwei Pins auf, Du hast hier im Stecker max. VIER Kabel mit je zwei Pins, kommt auf das Gehäuse an. Wenn keine Reset-Taste oder keine HDD-LED am Gehäuse vorhanden ist, dann wird es dafür auch kein Kabel geben.
Bei Deinem F_Panel-Stecker sehe ich aber vier Kabel.

Nein ich habe keine alten Kabel vom alten Netzteil verwendet. Sind alles die vom neuen.

Ok!



[D.K. Müller]

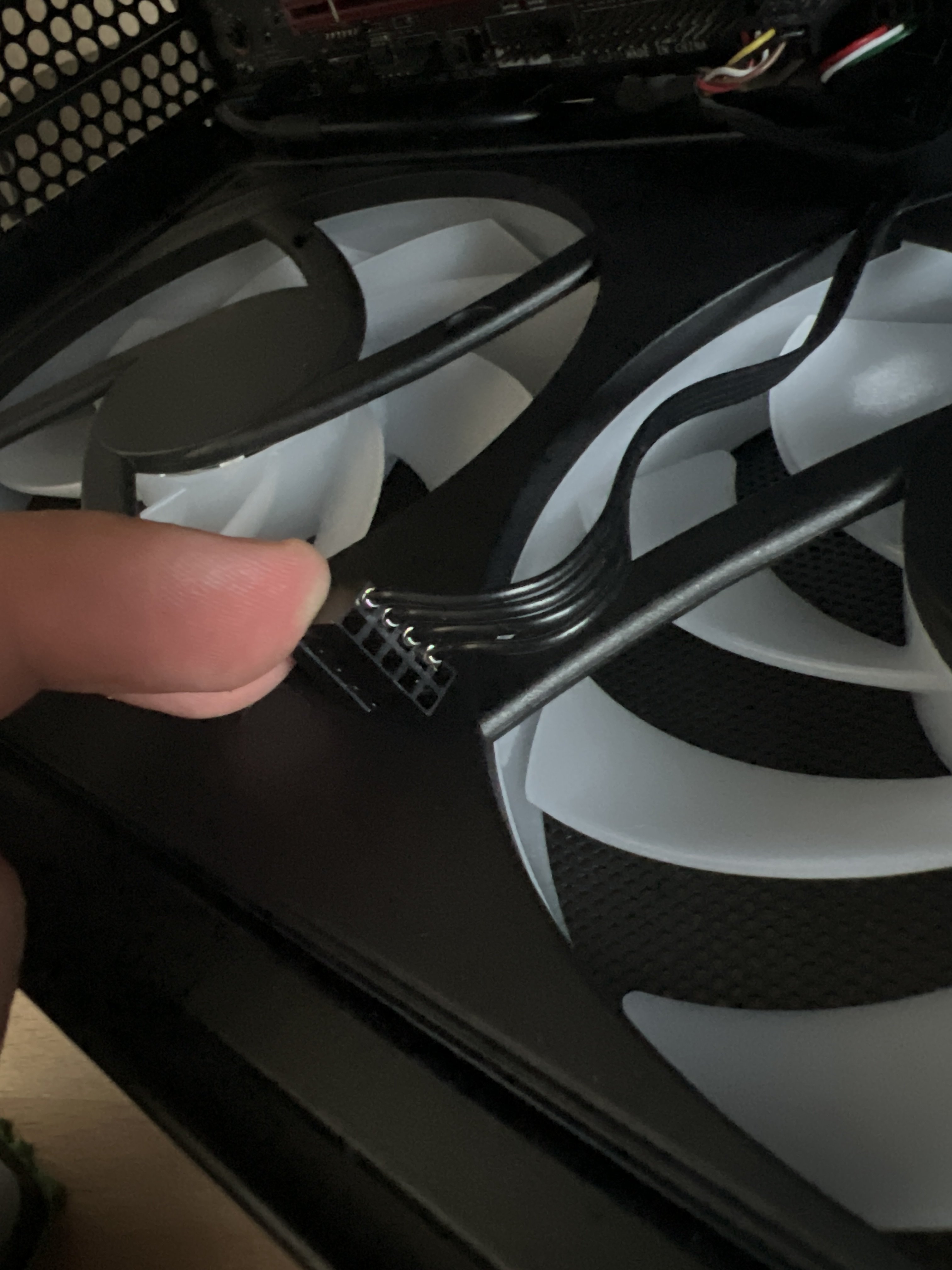

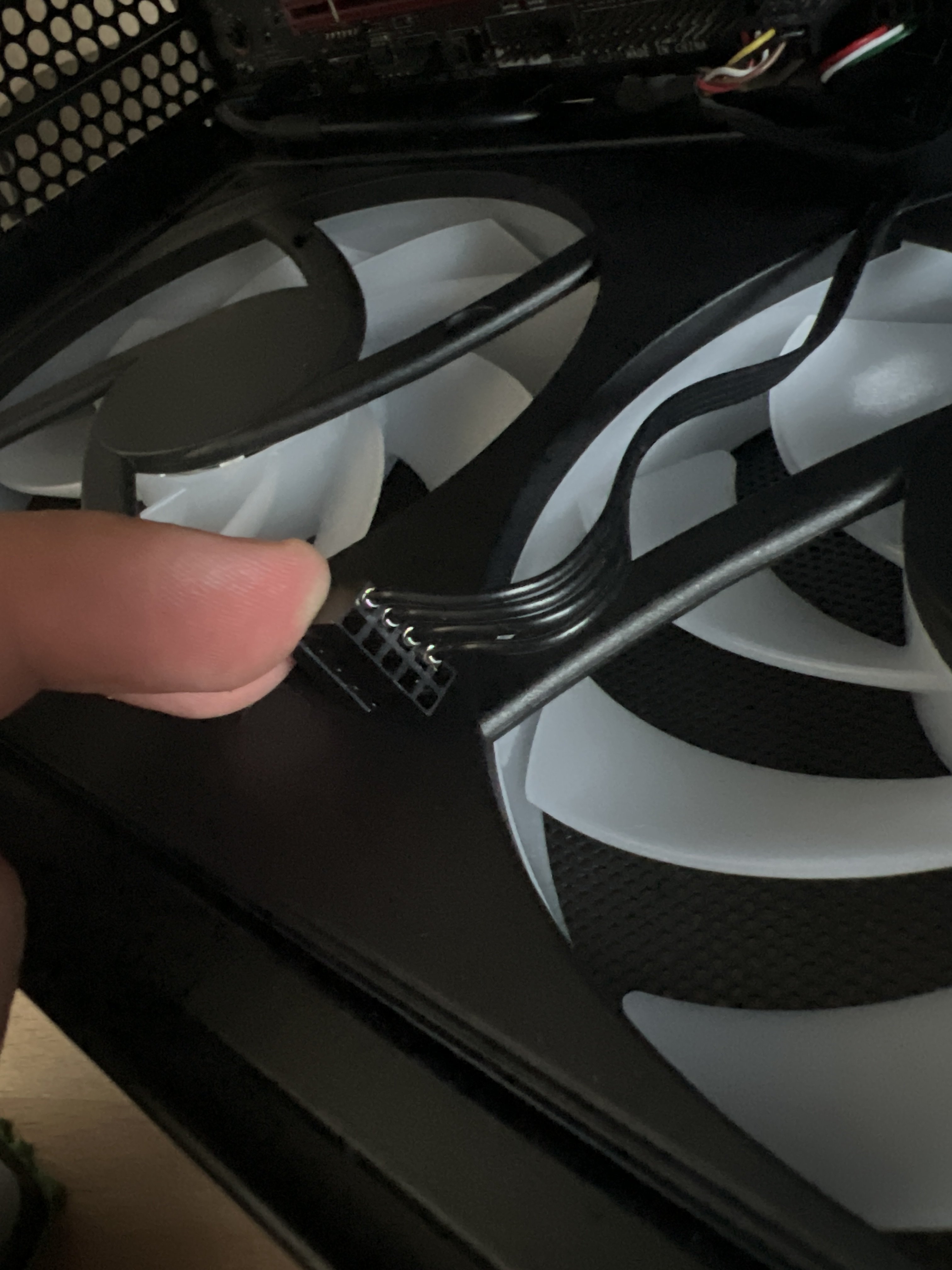

Ja genau, 4 Kabel aber nur mit 1 Pin. Deswegen hat mich das gewundert

Ergänzung (1. Juli 2025)

Ich habe im Handbuch mach den PowerSwitch Plätzen gesucht. Kurzschließen per Schraubenzieher geht nicht



[prian]

Ich habe im Handbuch mach den PowerSwitch Plätzen gesucht. Kurzschließen per Schraubenzieher geht nicht

Das kann nicht sein, das geht sehr wohl auch bei diesem Board.

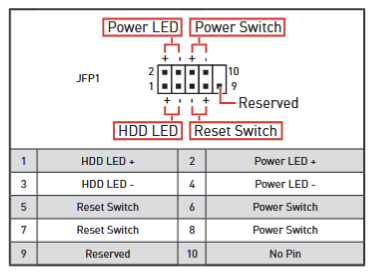

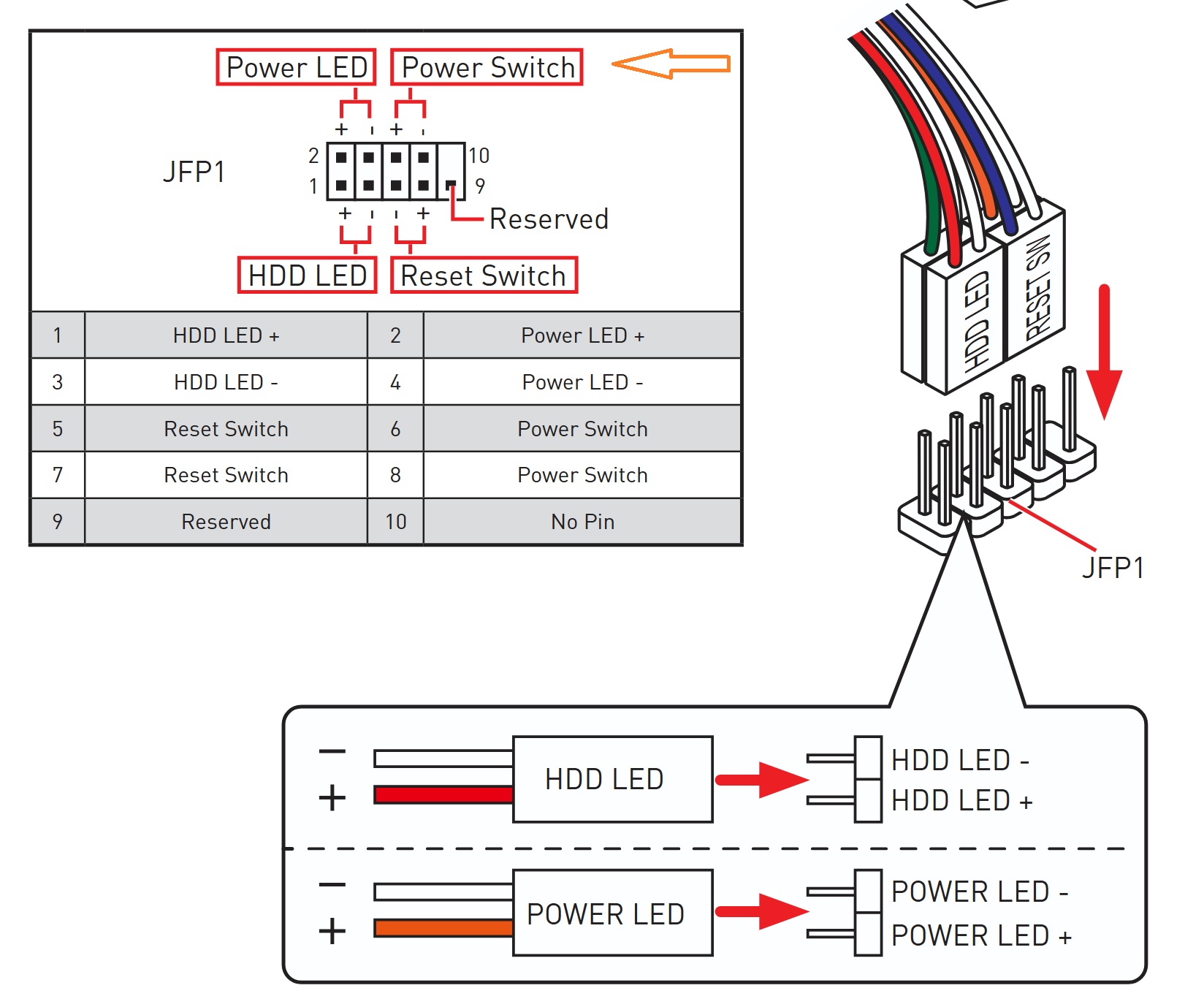

Aus dem Handbuch Seite 5:
https://download-2.msi.com/archive/mnu_exe/mb/E7B86v1.2-GSE-LITE.pdf

Hier noch der Auszug aus dem Handbuch des Gehäuses, da sieht man gut dass es nicht "ein Pin" ist.
https://cdn-g.nzxt.com/dl/1698993634-h6-flow_digital-manual_231027_v2-pdf.pdf



[sNo0k]

Laut Bedienungsanleitung vom Gehäuse sollte das Kabel so aussehen:

da muss es drauf, die 4 pins dann wohl oben

Strom ist aber an? Netzstecker drin? Switch am Netzteil eingeschaltet?



[D.K. Müller]

Ja ich habe das gleiche in der Bedienungsanleitung gesehen und die 2 Pins versucht mit einem Schraubendreher zu überbrücken.

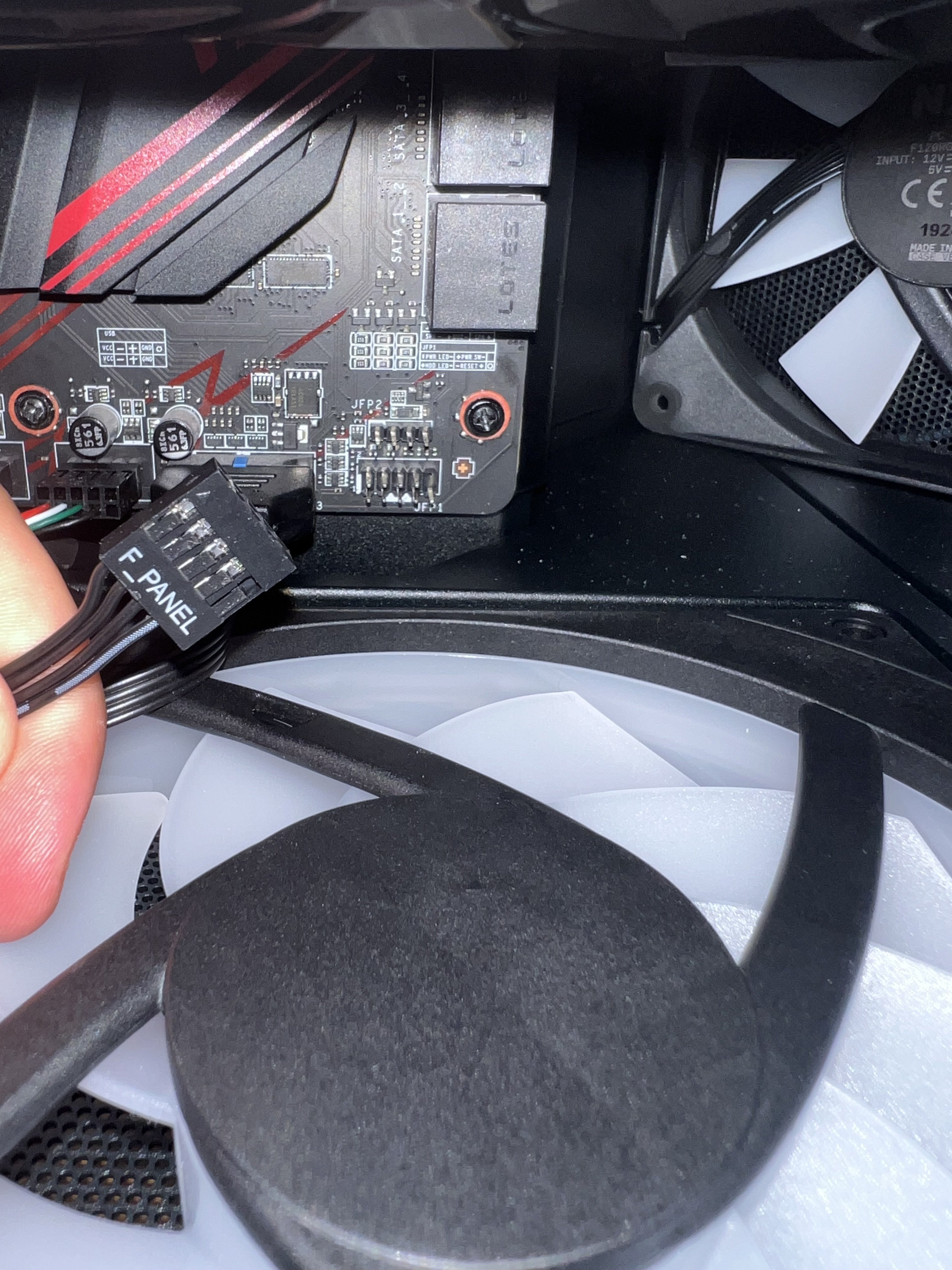

Ja also so sieht das F_Panel bei mir nicht aus wie auf dem Bild zu sehen ist.



[prian]

Ja also so sieht das F_Panel bei mir nicht aus wie auf dem Bild zu sehen ist.

Du hast Dir Deinen Screenshot aber schon angesehen der im Eröffnungsposting drin ist?

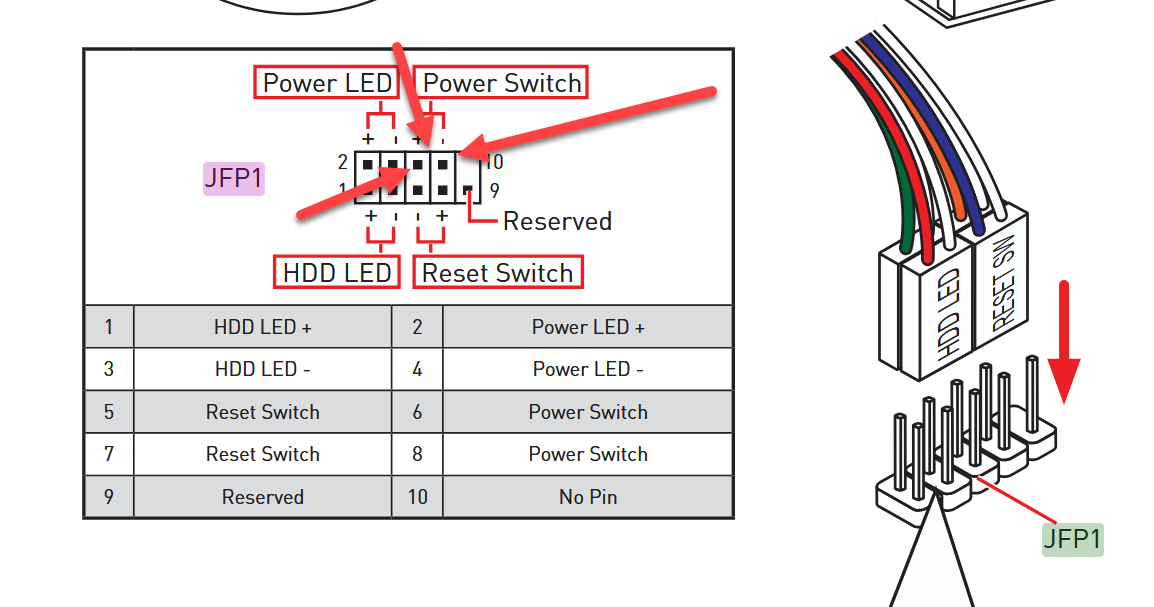

Dort SIEHT man doch den JFP1 rechts unten mit seinen 9 Pings, obere Reihe die rechten beiden Pins sind das die gebrückt werden müssen.

Das klappt aber nur wenn das NT auch Saft liefert.



[redjack1000]

Wenn beim brücken der Pins 6 und 8 nichts passiert, ist etwas defekt und/oder falsch zusammengebaut.

CU
redjack



[psy187]

Moin,

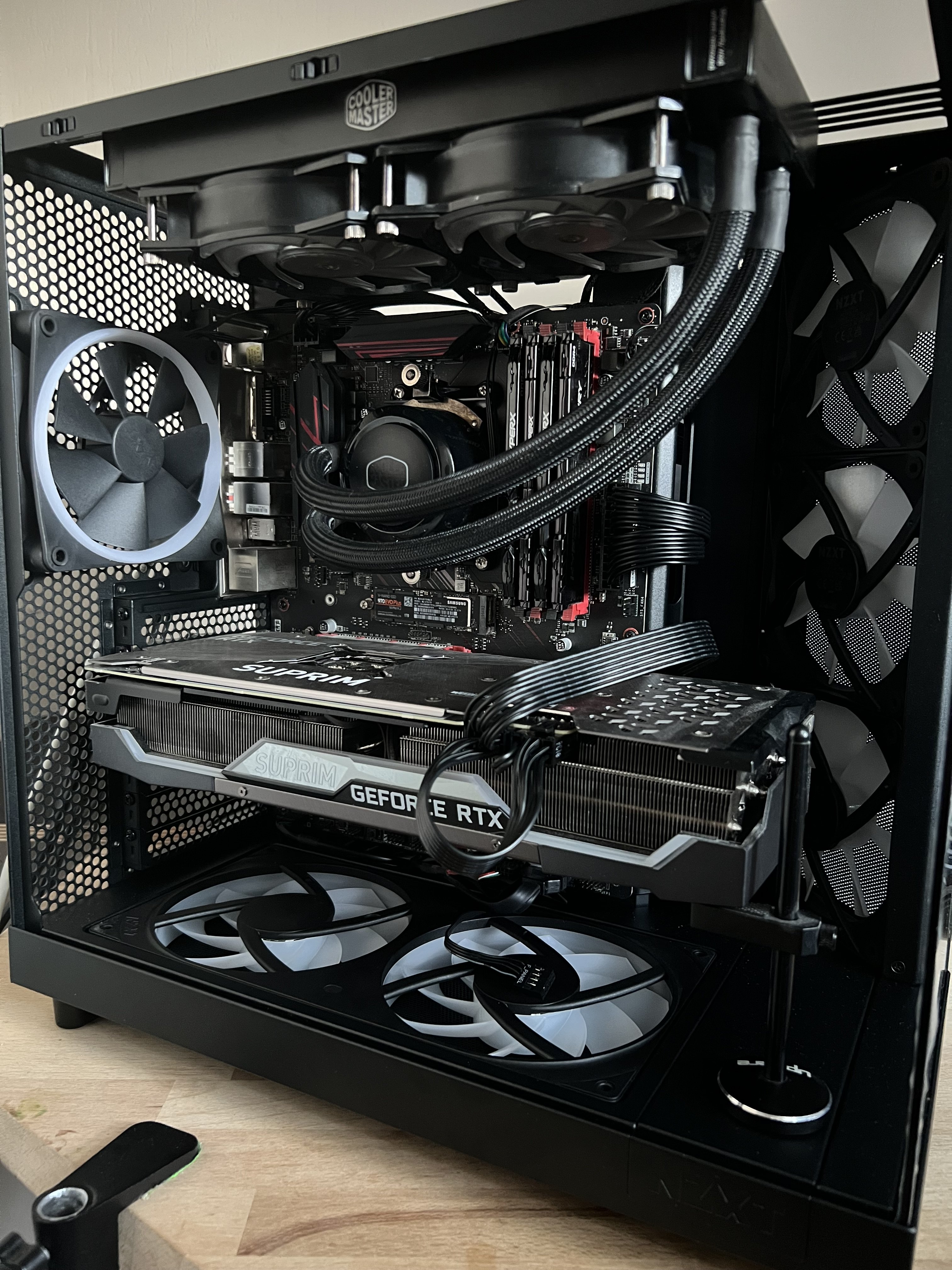

mach mal bitte aussagekräftige Bilder vom Gehäuse mit eingebauten MB.
Wo man mal alles sehen kann.

Wie die anderen schon sagten 6 & 8 per Schraubenzieher testen.
Möglicherweise ist die Belegung Bei NZXT anders am Stecker.

PS: die Bedienungsanleitung von NZXT ist echt bescheiden.



[D.K. Müller]

Ja die beiden habe ich auch versucht zu überbrücken. Tat sich nichts. Tha.. dann ich hab was falsch verkabelt oder das Netzteil hat keinen saft

Ergänzung (1. Juli 2025)

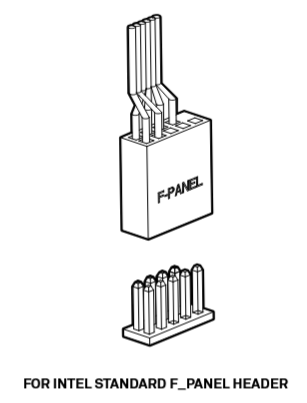

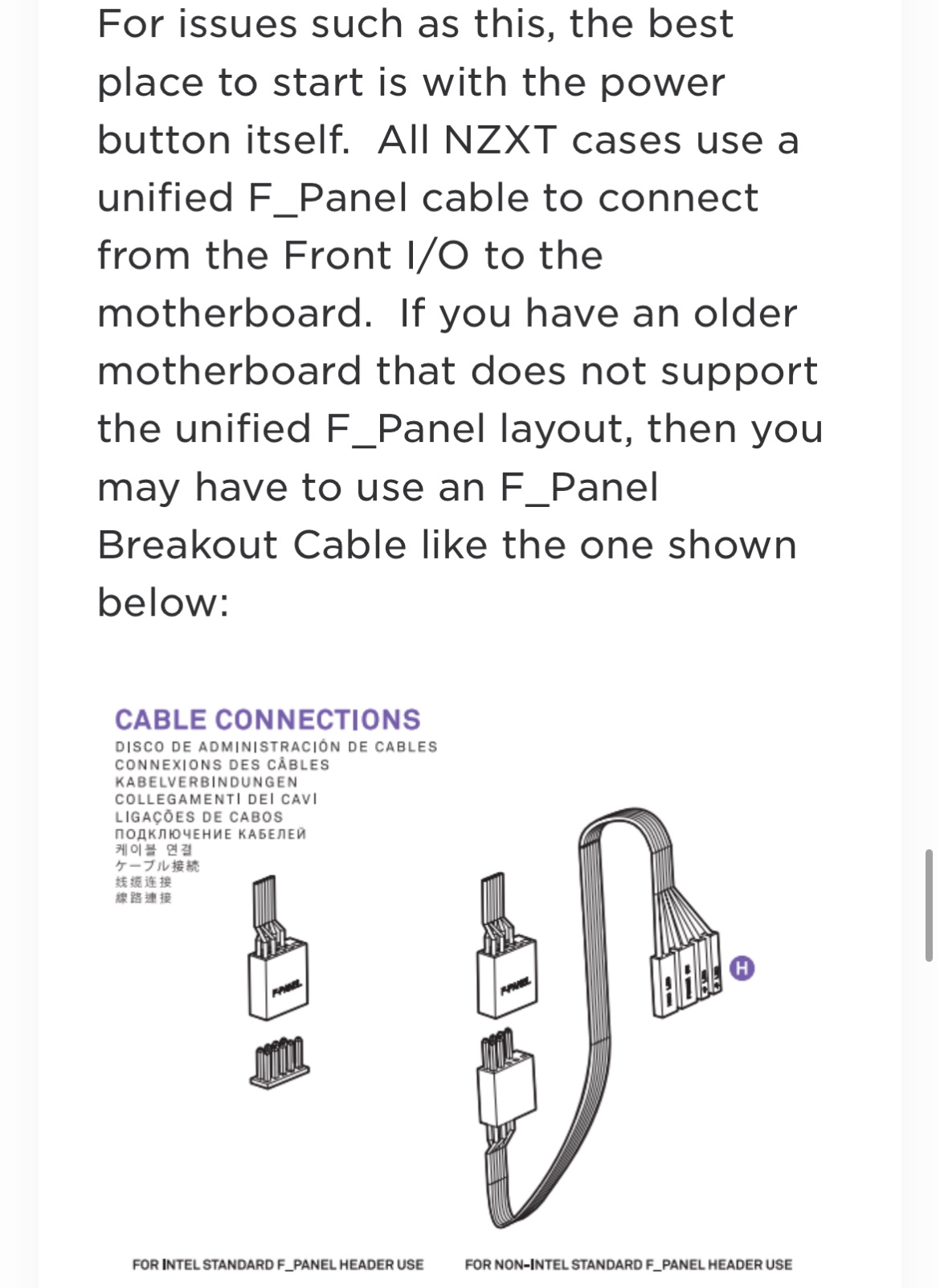

Hab das hier auf einer NZXT Seite gefunden. Kann das sein?

Ergänzung (1. Juli 2025)

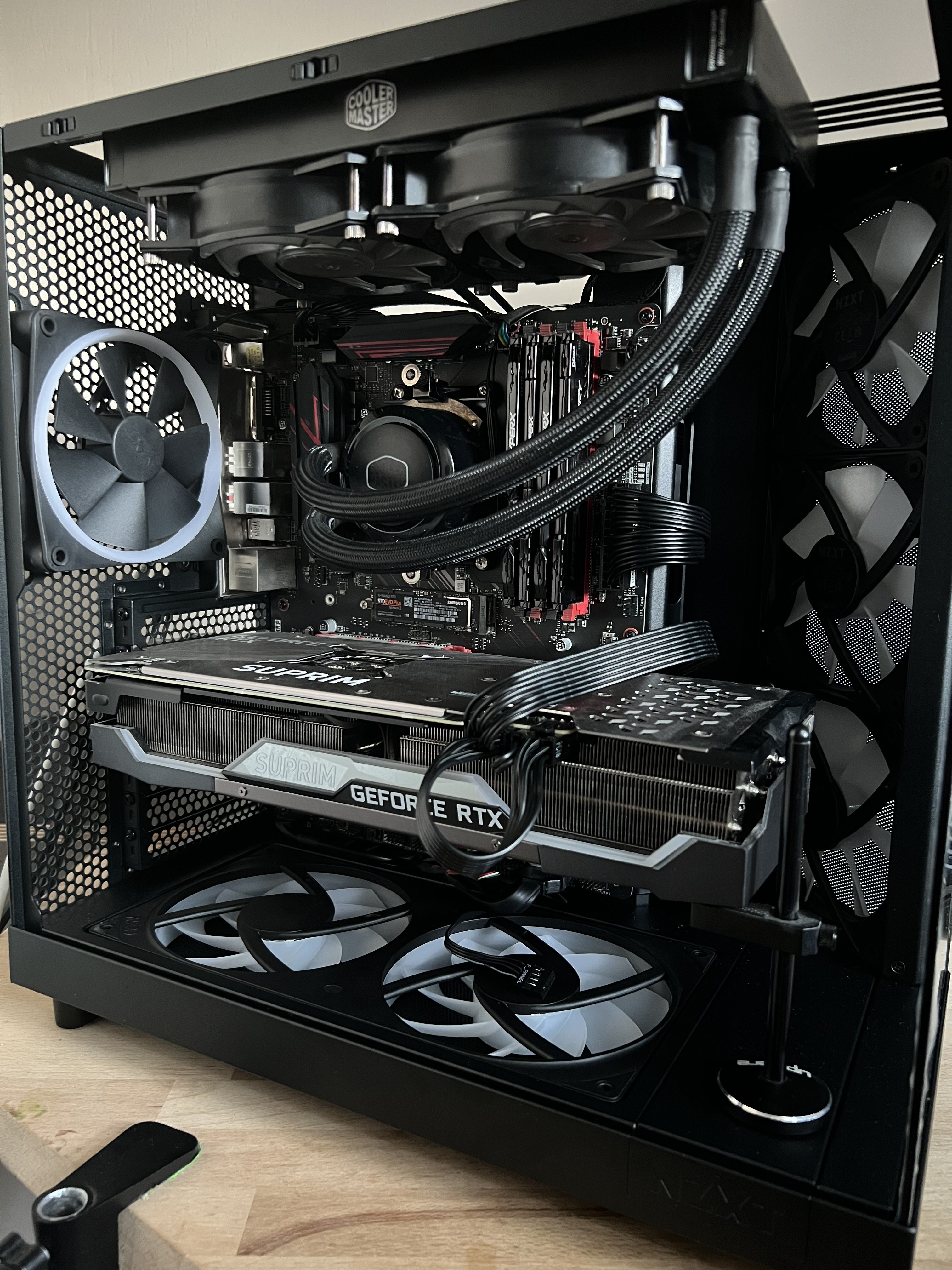

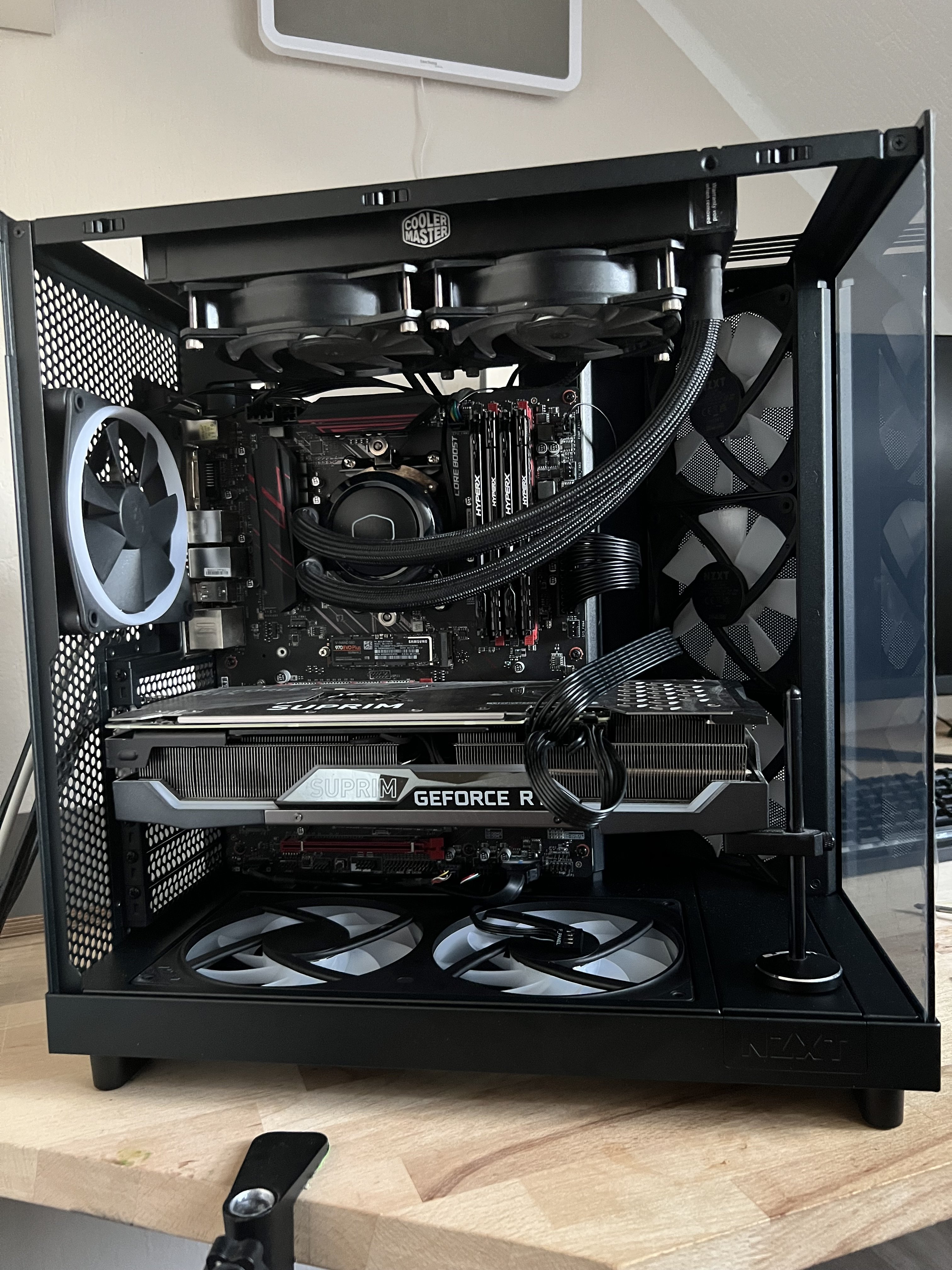

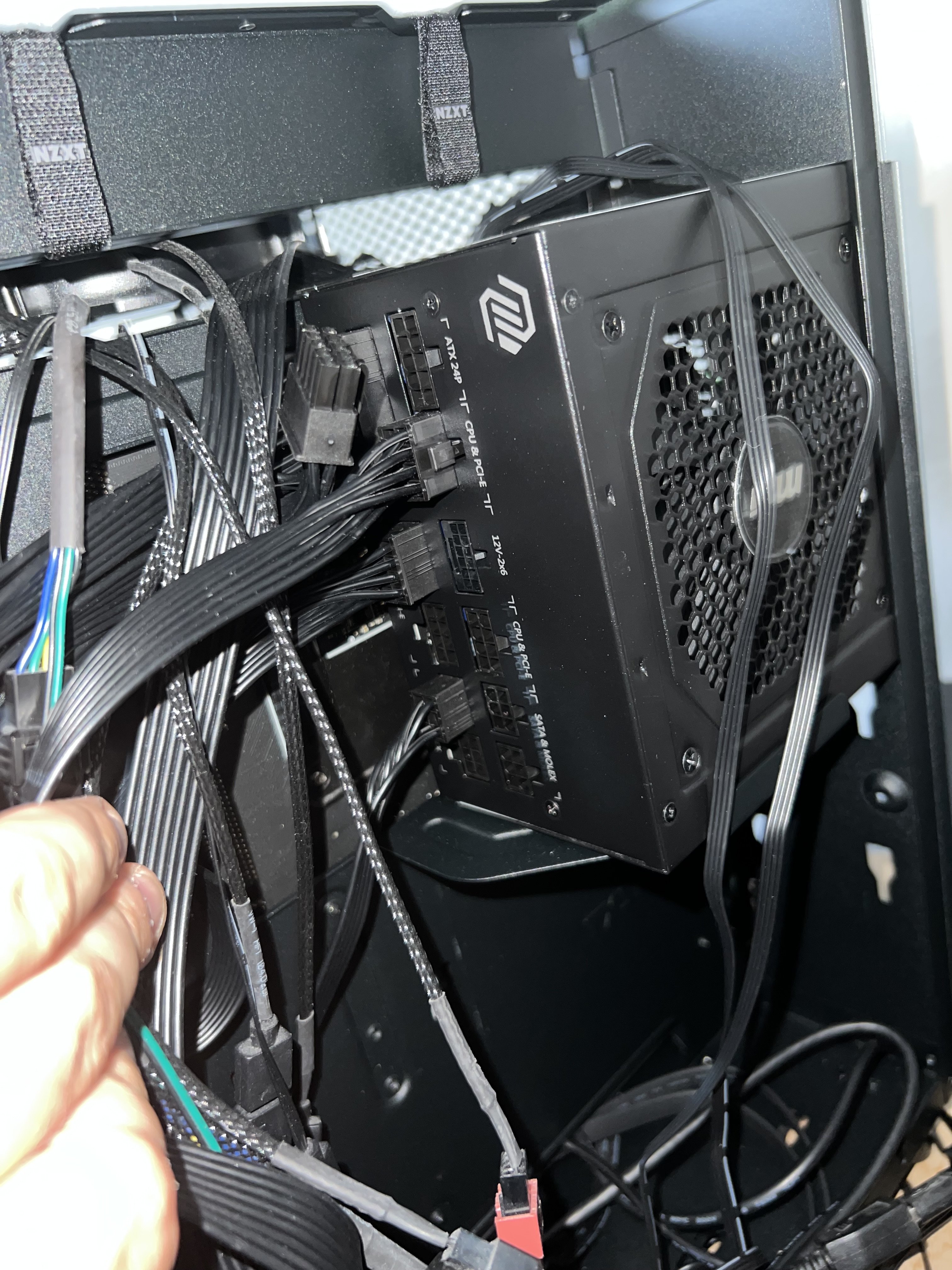

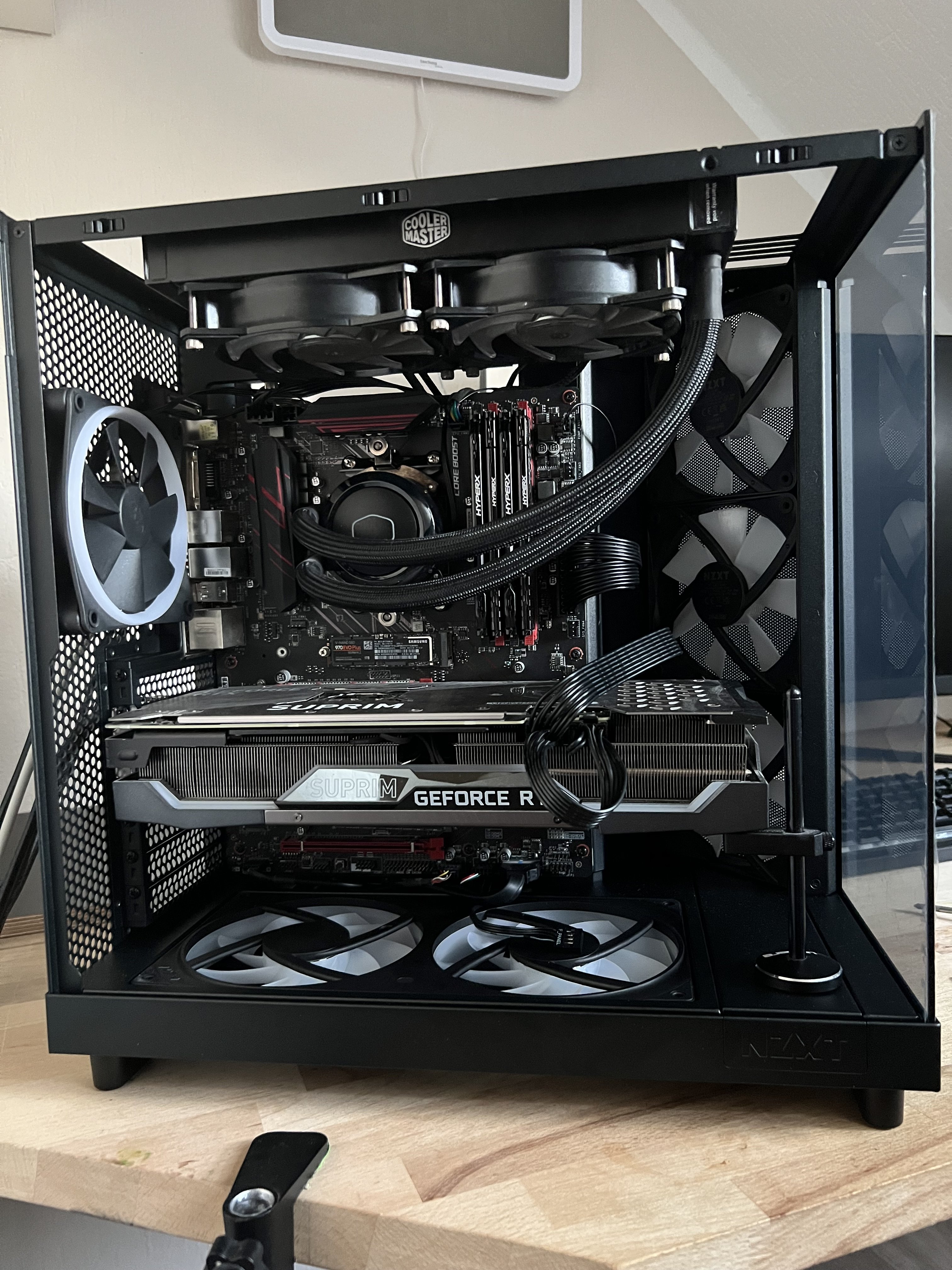

Hier das Gehäuse



[psy187]

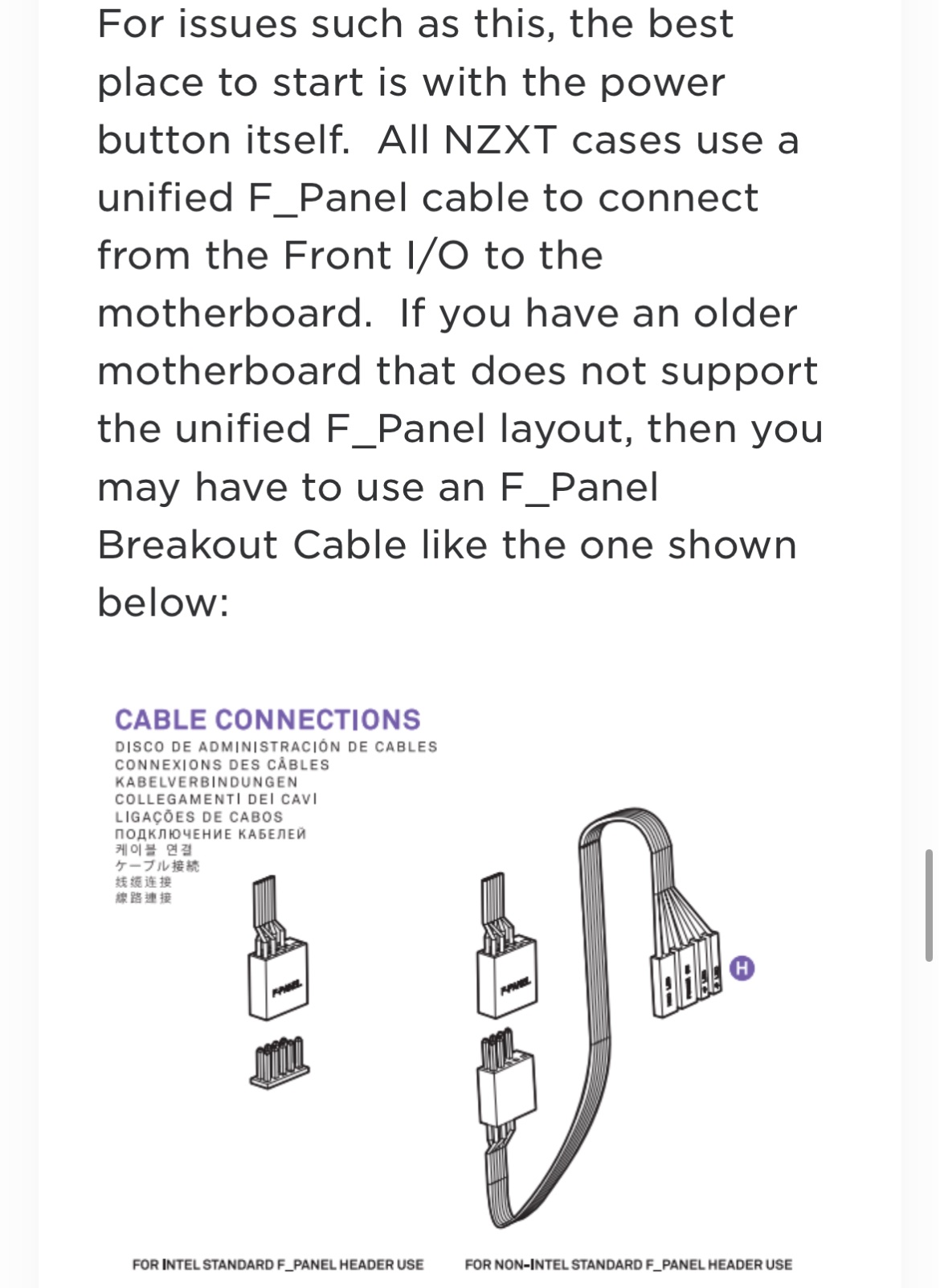

Bild 1 wird wohl deine Hilfe sein.
Non Intel STD Header

PS: Kannst du noch den zusätzlichen 4PIN CPU Stromstecker oben links am MB anbringen ?

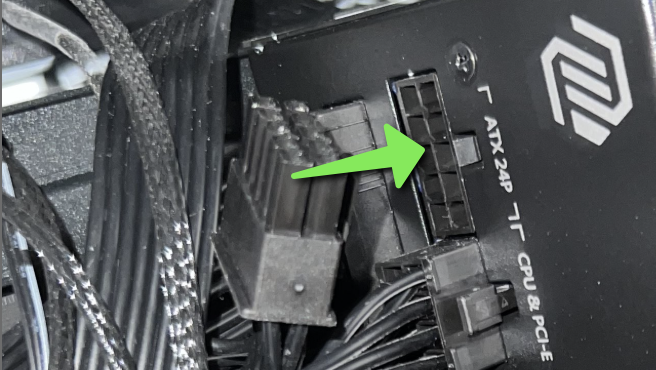

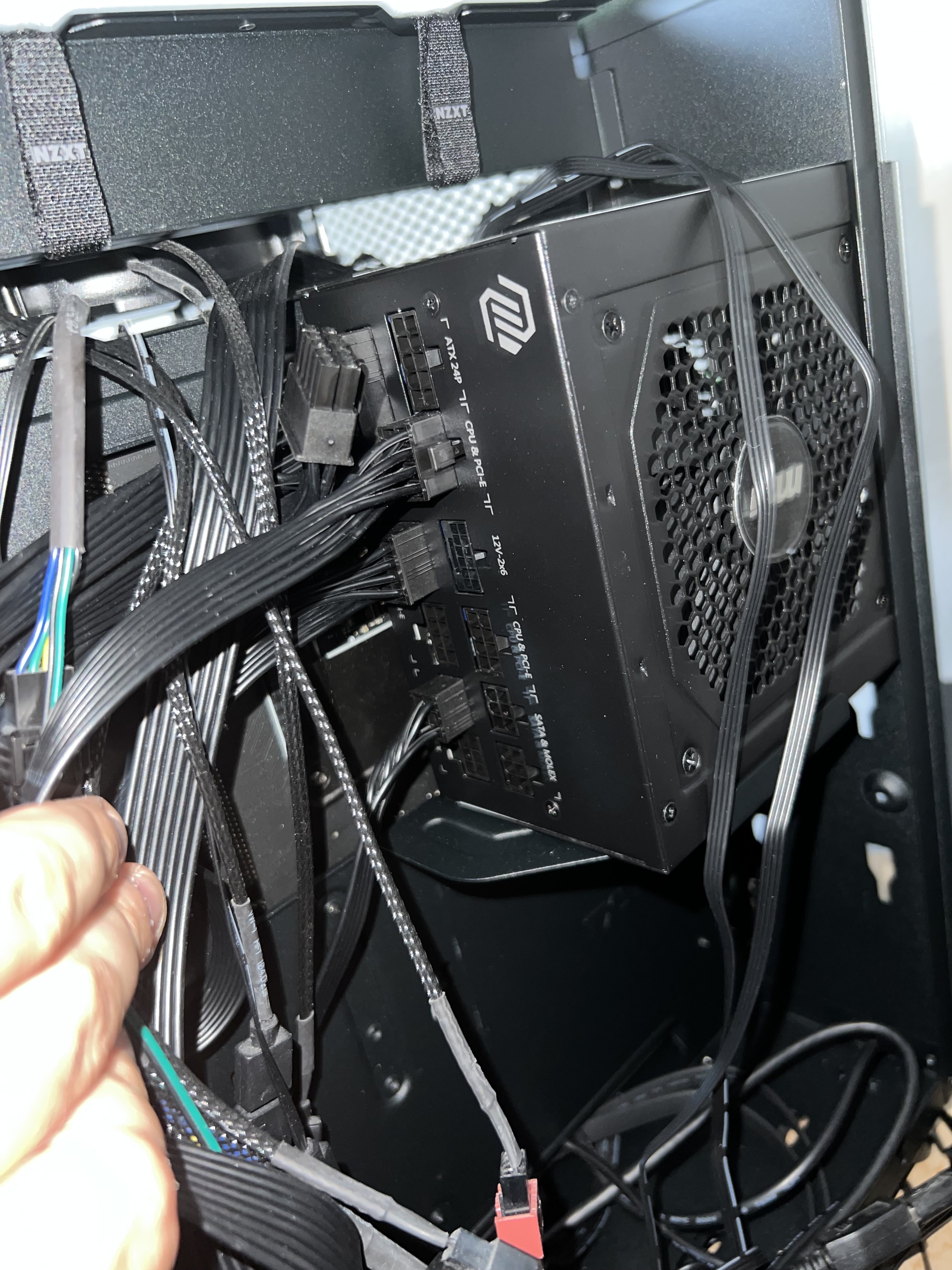

Weshalb ist der ATX 24P nicht im Netzteil drin?



[redjack1000]

Steck den mal da rein

CU
redjack



[D.K. Müller]

@redjack1000

Ja ok das hat schonmal geklappt jetzt geht der wenigstens an

Ergänzung (1. Juli 2025)

Jetzt versuch ich mal obs auch mit dem FrontPanel geht.

Danke schonmal. Ich hab den Stecker eben schon drinne gehabt, ohne euch hötte ich das nicht nochmal ausprobiert. Danke!



[m3rch3r]

Ja ok das hat schonmal geklappt jetzt geht der wenigstens an

Ja, natürlich tut er das xD Das war ja der Fehler.



[sNo0k]

Ich habe alles (meiner Meinung nach) richtig verkabelt

deshalb gleich Fotos in den Eingangspost, hätte Dir und uns einiges an Zeit erspart...



[Weasel0815]

Das sieht so aus also wurde die Nvme bis auf das Board runtergeschraubt kann das sein ?

Sollte dem so sein solltest du das noch korrigieren das gehört nicht so.
