PCIe 4.0 Board mit 5.0 Speed

[dr.betruger]

Hallo, habe ein Gigabyte Aorus Elite B650 AX V2 ... ohne den Zusatz E. Also müsste es 4.0 sein.
Betreibe darauf eine MSI Gaming TRIO RTX 5070ti ... also 5.0 Karte. Weiters steckt im ersten M2 Slot eine 3.0 SSD (Samsung 970 Evo Plus)

Habe allerdings beim PCIe feature Test des 3DMarks 62GB/s .... also PCIe 5.0 Speed, und auch GPUz zeigt mir 5.0 an.
Wie geil ist das denn? Und vor allem ... wie ist das möglich??
Oder liegt hier ein Fehler vor, und es stimmt doch nicht?

Vielen Dank im Voraus für eure Hilfe!



[Mr. Smith]

GPU-Z zeigt dir nur an, dass die Karte 5.0 beherrscht; nicht aber, dass sie auch mit 5.0 läuft.



[cvzone]

64 GB/s

PCIe 4.0 x1 hat 2 GB/s, x16 also 32.

Ein typischer Wert im 3D Mark PCIe Test für PCIe 4.0 x16 war (nach Abzug des Overheads) auch immer so 24-27 GB/s)

64 GB wäre schon 5.0, aber es gibt hier derzeit im 3D Mark wohl vermehrt Falschanzeigen. Darüber habe ich schon vor ein paar Wochen gelesen.



[Drewkev]

PCIe 4.0 x16 hat (bis zu) 64 GB/s... das sind keine 5.0-Werte.

Nein, mit PCIe 4.0 x16 hast du 32 GB/s.

Warum der 3D Mark das so anzeigt, dunno.



[prian]

Klick in GPU-Z auf das Fragezeichen neben Businterface und nach dem Rendertest weiß Du genau wie die Karte angebunden ist.

In meinem Fall - 3080Ti auf B550 - steht da PCIe x16 4.0 @ x16 4.0
Bei dir müsste dann stehen PCIe x16 5.0 @ x16 4.0



[dr.betruger]

@prian Das habe ich gemacht ... mehrmals ..... es bleibt 5.0



[Drewkev]

@dr.betruger
Beweis?



[prian]

Dann ist die Anzeige falsche, das Board kann das nicht.



[dr.betruger]

@Drewkev bin auf Arbeit, um 16 Uhr dann ^^



[cvzone]

es bleibt 5.0

Zeig mal nen Screenshot von GPU-Z.

Da müsste PCIe 5.0 x16 @ 4.0 x16 stehen - in dem Fall wäre 4.0 aktiv und es eine Falschanzeige.

64GB wäre selbst für 5.0 unrealistisch, weil es einen Overhead gibt und du nie 100% hättest.



[prian]

Wir halten mal die Füße still und warten bis der TE einen Screenshot erzeugen kann.



[GOOFY71]

Und der Bandbreitentest von 3DMark gibt PCIe 5.0 Geschwindigkeit aus? Eigenartig!



[Mr. Smith]

@cvzone
Ist immer fraglich, ob hier von unidirektionaler oder bidirektionaler Bandbreite ausgegangen wird.
PCIe 4.0 x16 hat 32GB/s unidirektional bzw. dann halt entsprechend 64GB/s bidirektional.

Was genau wird hier gemessen bzw. angezeigt (3D Mark)?

Der PCIe Feature Test scheint nur einen Textur-Upload durchzuführen, mit dem man versucht, die Schnittstelle zu sättigen. Also nur unidirektional und maximal 32 GB/s auf diesem Board. Gibt der PCIe Feature Test seine Results in GB/s oder eventuell in Gb/s aus?! Würde aber auch keinen Sinn machen, weil der Wert dann zu niedrig wäre...



[GuSchLa]

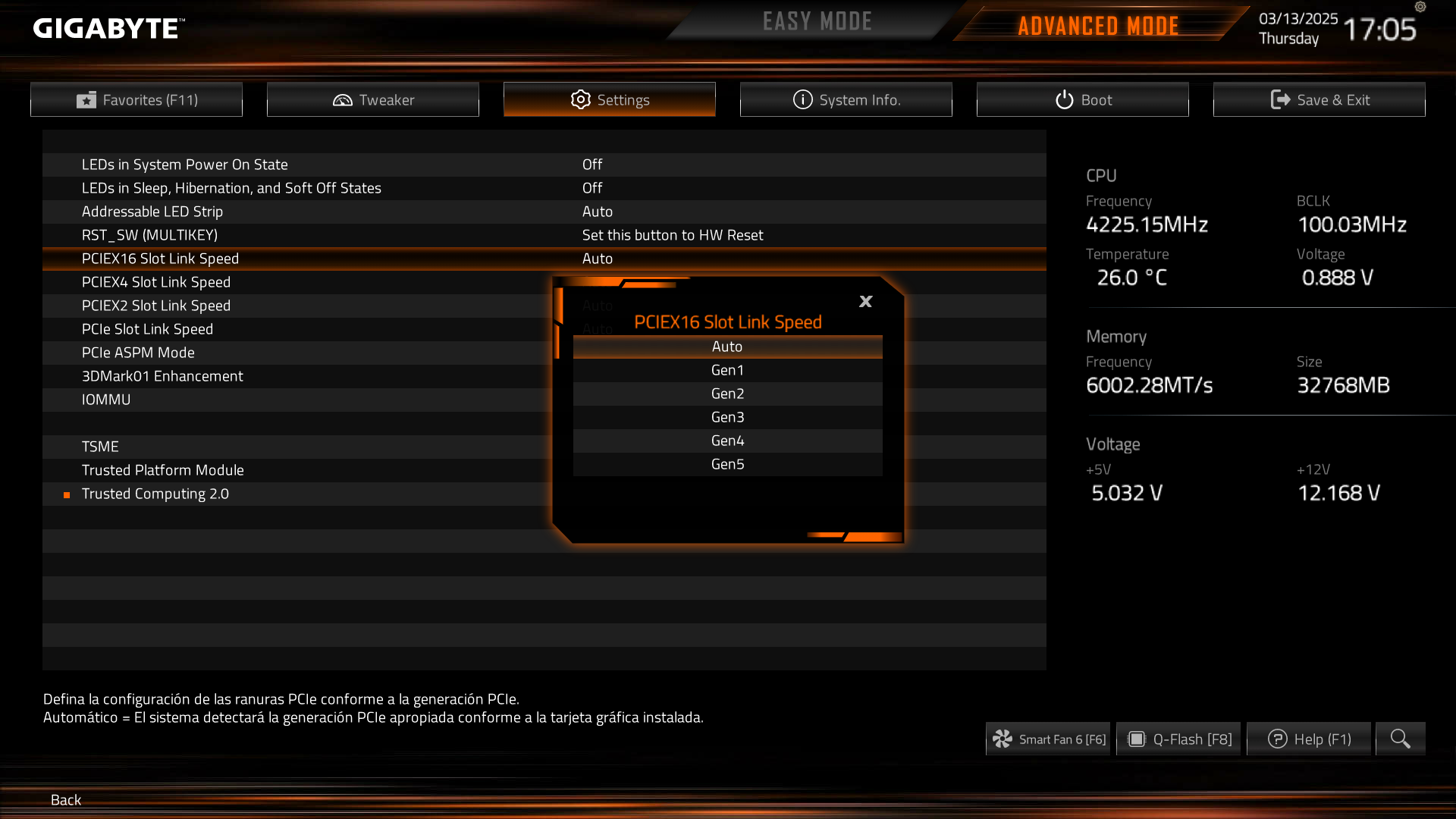

Das ist doch das Thema, offiziell wird für diesen Chipsatz beim ersten PCI-Slot max. PCIe 4.0 unterstützt. Aber wie bei Gigabyte z.B. ist es trotzdem freigeschaltet. Das ist bei mir auch so. Zumindest kann ich im BIOS, wenn man die Automatik herausnimmt, PCIe 5.0 anwählen. Ob es dann problemlos läuft, muss man dann halt schauen



[dr.betruger]

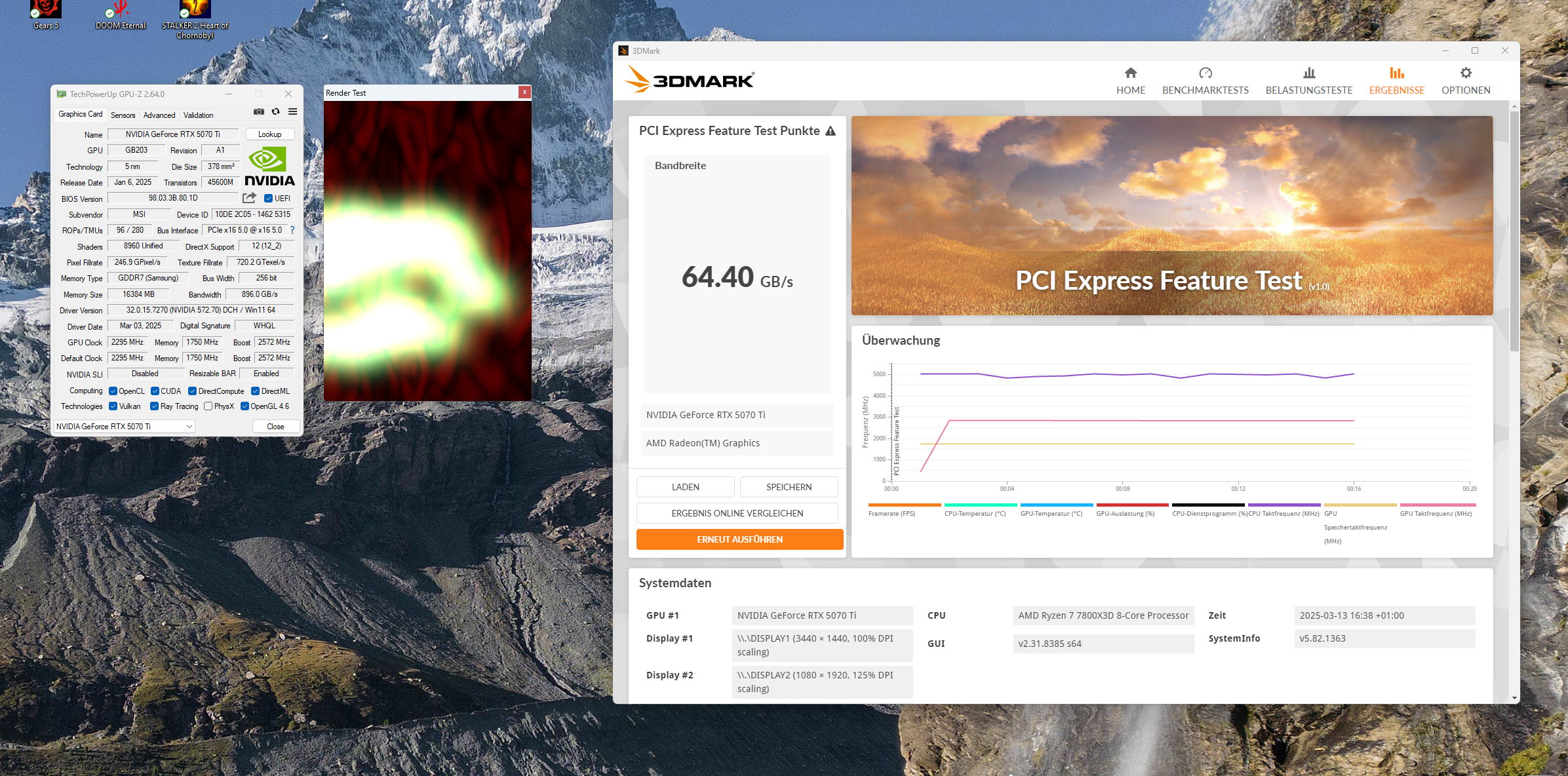

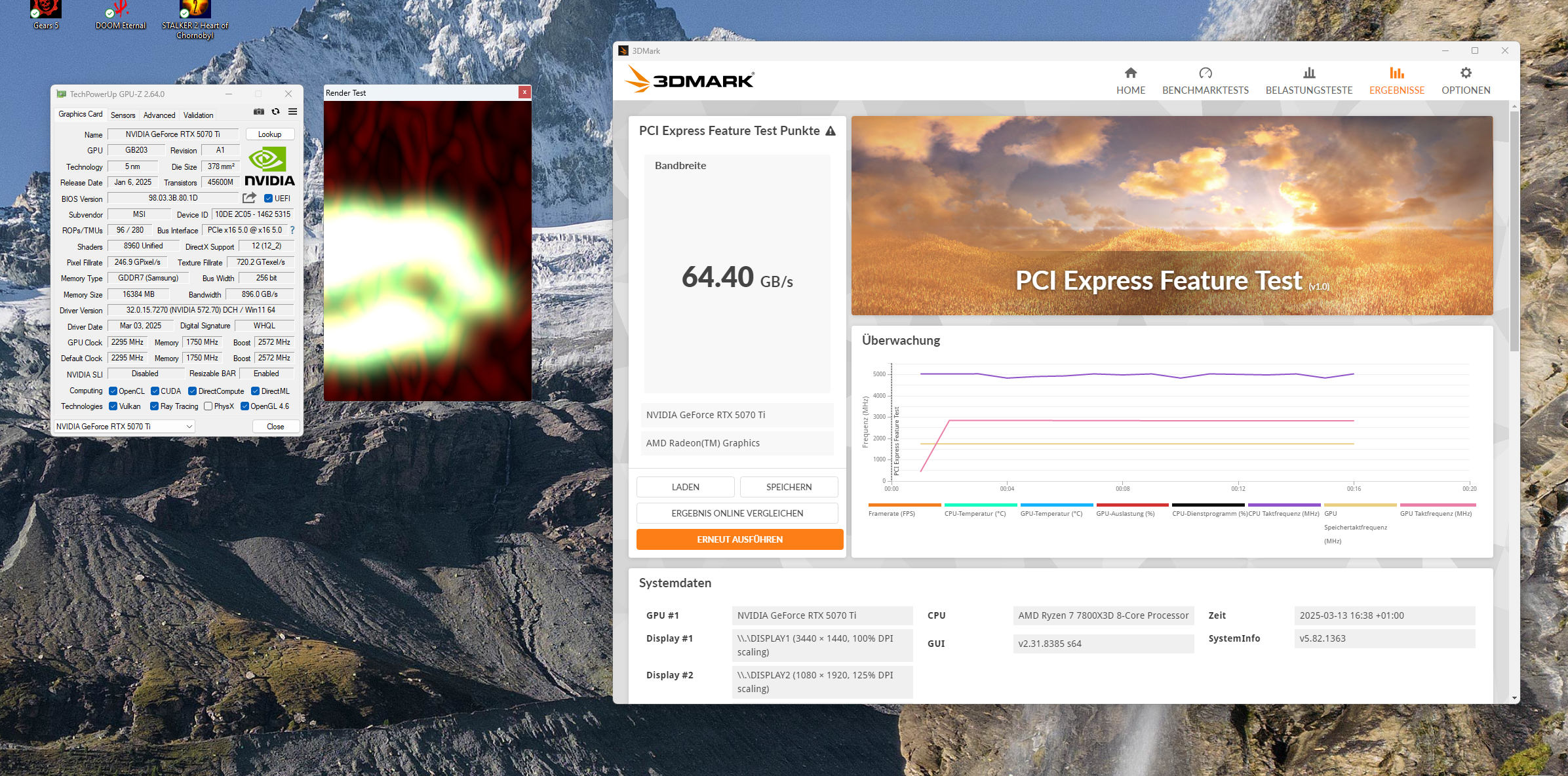

So sieht das ganze dann aus.



[Drewkev]

Ok, zumindest laut GPU-Z läuft die tatsächlich mit PCIe 5.0.



[GuSchLa]

Okay. Dann ist wie bei mir. Offiziell wird eigentlich 5.0 nicht unterstützt. Inoffiziell doch.



[Mr. Smith]

@cvzone @Drewkev

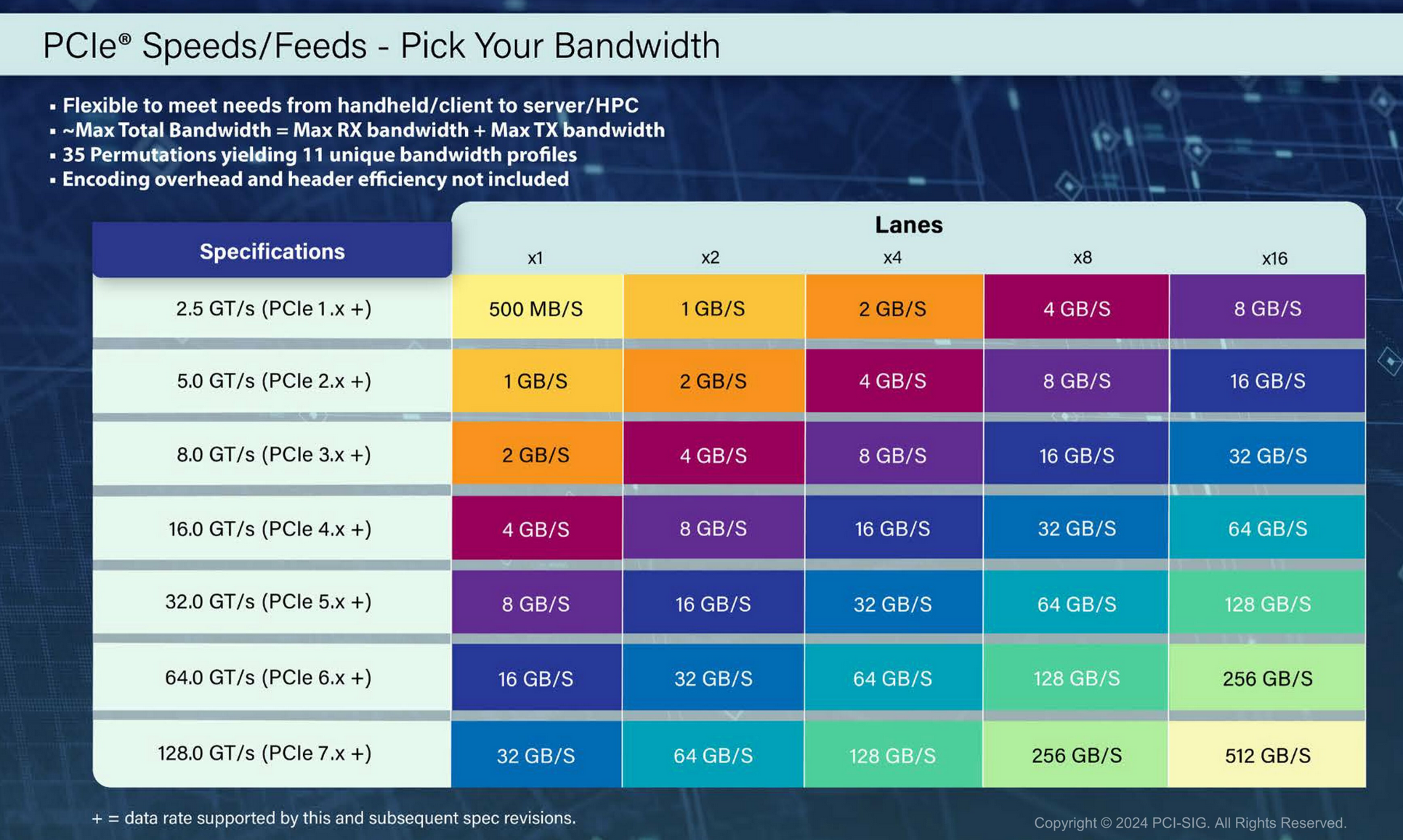

Siehe die letzte News mit den PCI-SIG Spezifikationen.
Hier werden auch die Duplex-Raten genannt:

Davon ab, wird beim TE aber wohl nur uni-direktional gemessen.



[No Cars Go]

Nutzer eines MSI MAG B650M Mortar hier. Auch bei mir bestätigen sowohl GPU-Z als auch AIDA64 in der aktuellen, RTX-5000-kompatiblen Beta mir, dass der Uplink vorliegt, den man von PCIe 4.0 x16 respektive PCIe 5.0 x8 erwarten würde.
Seit dem aktuellen BIOS-Update vom 27. Juni auf AGESA PI-1.2.0.3e zeigt außerdem selbst das BIOS zumindest für den ersten M.2-Slot offiziell PCIe 5.0 an, weiterhin jedoch nicht für den PCIe-Slot der Grafikkarte.



[TPD-Andy]

@No Cars Go
Wie kommst du darauf das dein MSI Mainboard PCI Express 5.0 fähig ist? Laut Datenblatt hat das Mainboard PCIe 4.0 für GPU und SSD.

Lightning Gen4 Solution
Gen4 PCI-E and M.2 solution with up to 64GB/s bandwidth for
maximum transfer speed.

Datenblatt MAG B650M MORTAR WIFI
