System GTX 570 SLI Kühlung.

[Kasjo]

Morgen Cbler.

Da ich mich derzeit an die Wasserkühlung herantaste, und ich bereits meinen i7 damit Kühle, Plane ich Natürlich auch irgendwann meine GTX 570er zu Kühlen. Derzeit is alle in nem Lian Li X900 Verbaut. Dabei erreichen die Grakas locker mal ihre 95C was nicht Optimal in meinen Augen ist.


Da ich im Keller noch einen Halb Zerstörten Coolermaster HAF 939 habe (Treppe Heruntergefallen) bringt mich das ganze auf ne Idee.
Geplant ist das ich den CoolerMaster so Umbaue, das er im Lian Li Style erscheint. Sprich Alu usw. statt der Herkömmlichen Bauform.

Warum?
Nunja, der würde Theoretisch Platz haben, damit ich die Komplette Hardware samt Wasserkühlung Integrieren könnte. Dabei Dachte ich an Zwei 200er für je eine GTX 570 im Deckel und einen dicken 360er in der Front für die CPU. Je nach dem wäre ich mit den Radis fast Flexibel, wobei ich keine Externen haben möchte, bzw. auch keine Außen befestigen möchte.
Ich will versuchen das komplett im Tower unterzubringen. Natürlich wird da noch einiges Weggeflext, da der Tower so ohnehin nicht für die Art Kühlung vorgesehen ist.

Komplett die Front, oben dieser Buckel usw.


Was meint Ihr?
Reichen die 200er Radis oder sollte ich zu jeder noch evtl einen 140er oder sowas dranbauen? Die würde ich dann ggf, Hinten und am Boden Unterbringen.


Mercie für Tipps.



[Rollensatz]

1*200er für eine GTX 570 reicht im Prinzip vollkommen aus.

Was haste denn für eine CPU das du einen 360er zum kühlen brauchst?



[Kasjo]

Nen i7 870 auf derzeit 3850. Immer Inklusive HT. Bei 4 ghz und mehr wird die CPU selbst dann sehr Heiss. Wobei ich erwähnen sollte, das ich auch nen Beschissenen CPU Kühler habe. Der soll dann auch gegen den Heatkiller getauscht werden.



[Rollensatz]

wie wäre es mit einem 1080er? Der würde für alles reichen und ist deutlich günstiger.



[Kasjo]

Na weil alles Intern verbaut werden soll. Hatte ich aber geschrieben gehabt. XD
Man solls von Außen nicht sehen.



[Rollensatz]

doch habe ich auch gelesen. Ich hatte das so verstanden das du einen extra Tower benutzen willst, wo nichts drin ist ausser die Wakü eben. Wenn eh nichts drin ist, kannste da auch ein 1080 intern montieren. Müsste doch passen



[Kasjo]

Nunja, der würde Theoretisch Platz haben, damit ich die Komplette Hardware samt Wasserkühlung Integrieren könnte.

Naja, es soll schon die Hardware und alle anderen Radiatoren mit verbaut werden. Gerade deshalb will ich den HAF ja umbauen. Ansonsten könnte ich den Lian Li auch behalten und nen Morra oder 1080 daneben stellen.

Mir gehts schon in erster Linie darum, alles in einem Tower unterzubringen. Nur bin ich mir selber immer mit den Dimensionen der Radiatoren unschlüssig. Ich will ja nicht dauernd neu kaufen weil ich einen zu schwachen gekauft habe.



[JohnDoe1982]

Die Radiatorfläche sollte aus reichen, aber achte darauf das wenn alle Radis frische luft reinsaugen es recht warm werden kann im inneren.
HDD, MB und andere Steckkarten werden wärmer als sonst.
Bei mir hatte ich das Problem das ich 2 GTX 480 und einen Sandy I5 kühlen wollte und das alles mit innenliegenden Radis.

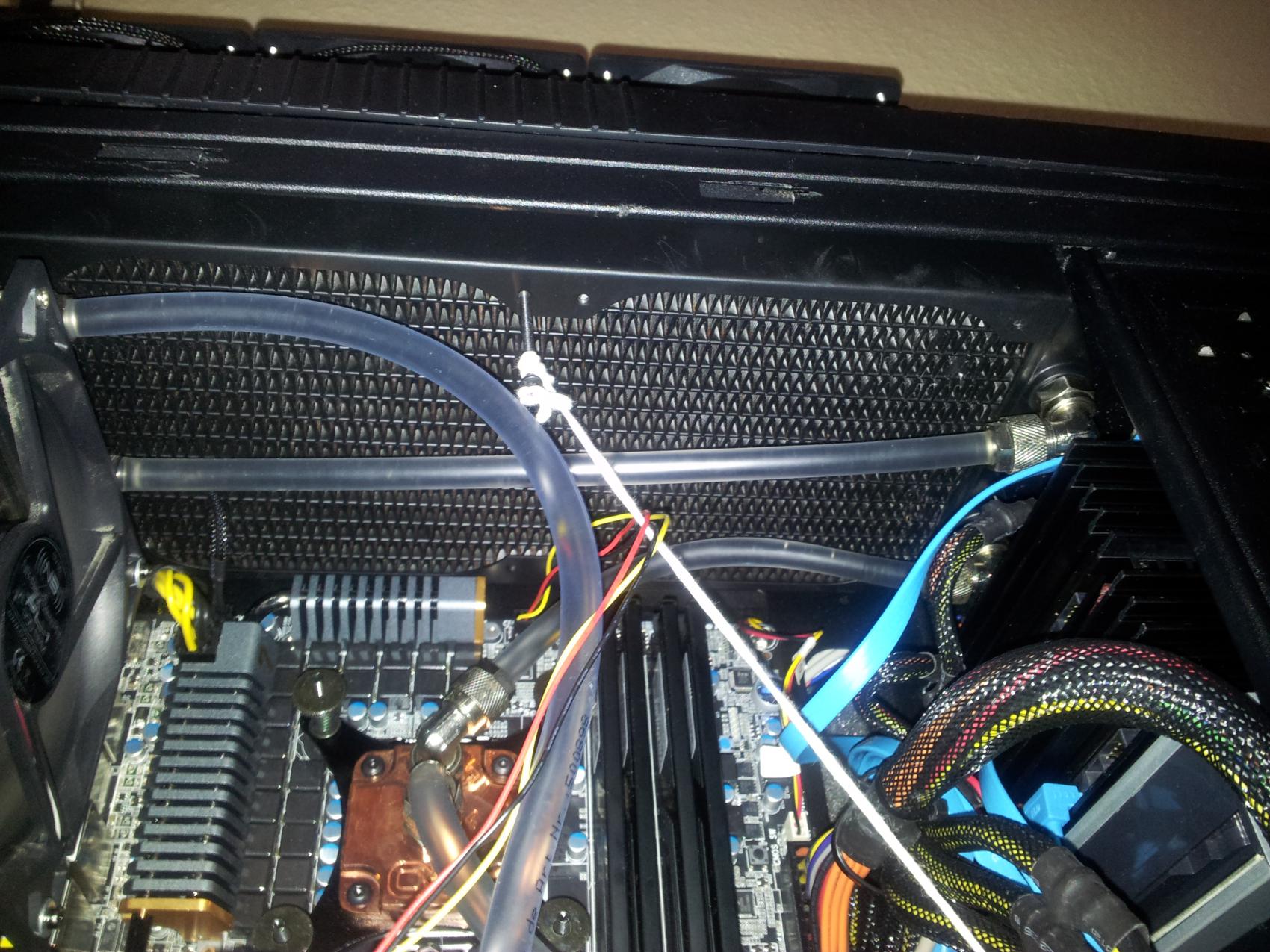

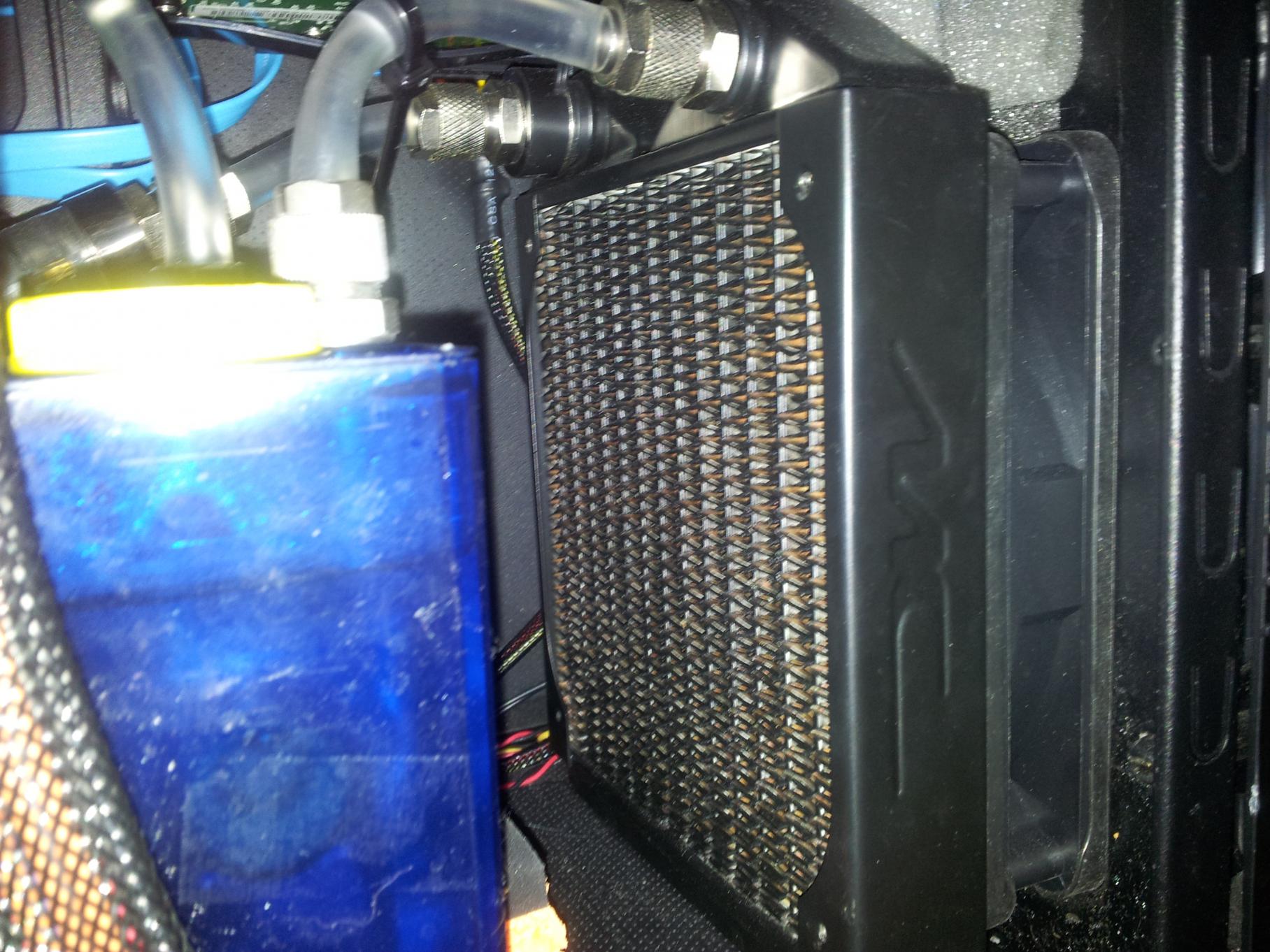

Verbaut hab ich im Gehäuse einen 120er hinten, einen 140er vorne und einen 280 unter dem Deckel.
Alle saugen die Luft rein, was die Festplatten mal schnell an die 50° brachte im idle.
Zusätzlich musste ich die beiden 140 Lüfteröffnungen im Seitenteil wieder bestücken um die warme Luft abzusaugen und die Festplatten in passive Kühler unterbringen.
Im Grunde war das dann auch OK, aber zu gunsten der WasserTemp. hab ich noch einen 360 auf dem Deckel montiert.
Als Tipp noch:
Durch die montage der Wakü im inneren wird es doch beachtlich eng im Gehäuse mit den Schläuchen, Sensoren und der Pumpe+AGB. Also besser schon vorher gedanken machen wo was lang laufen soll^^
Beim nächsten mal bin ich in versuchung einen 1080 Radi einfach ans Gehäuse zu schrauben wie auch Rollensatz dir vorschlägt.



[Kasjo]

Mit seinem Vorschlag hat er mich auch auf was gebracht. Nur habe ich meine Zweifel, das wenn das Wasser erst von einer GPU aufgeheizt dann in die zweite läuft, noch diese großartig gekühlt wird.
Ich kann mir einfach nicht vorstellen, das dies so Sinn macht.
Mit meiner Methode hätte ich pro Wärmequelle ein Kühler hängen. Ich weiß aber nicht ob ich mir da was zusammen Spinne.

Mir ist dieser Gedanke nur gekommen weil eben noch der Krempel da is und ich mit meinem Schreibtisch Projekt leider noch warten muss auf unbestimmte Zeit.


Ich lass mir das alles mal durch den Kopf gehen und guck nochmal in den Tower. Mal gucken wie ich wo was unterbringen kann.

PS: Bedenkt werden sollte, das ich auch alles Mit Staubfiltern ausstatten will. Da fällt das bei den 200ern wesentlich leichter die dafür notwendige Konstruktion herbei zu schaffen. Hab noch nen Silverstone Raven 2 hier rumstehen (3x 180er im Boden).



[GliderHR]

Alte Weisheit:
Die Temperatur im Kreislauf ändert sich nur minimal:
0,5-2,5 K (Idle zu Prime + Furmark).
Darüber nachzudenken ist Luxus.



[Kasjo]

Weils Wasser zu schnelle fliest?



[GliderHR]

Ne, weils Wasser eine so große Wärmekapazität hat und sich somit wenig aufheizt - wenn ein Radiator die Wärme wieder abführt. Da stellt sich aufgrund der Wärmeabgabe der Komponenten und der Kühlleistung des Radiators abhängig vom Durchfluß ein (Temperatur)-Gleichgewicht ein.

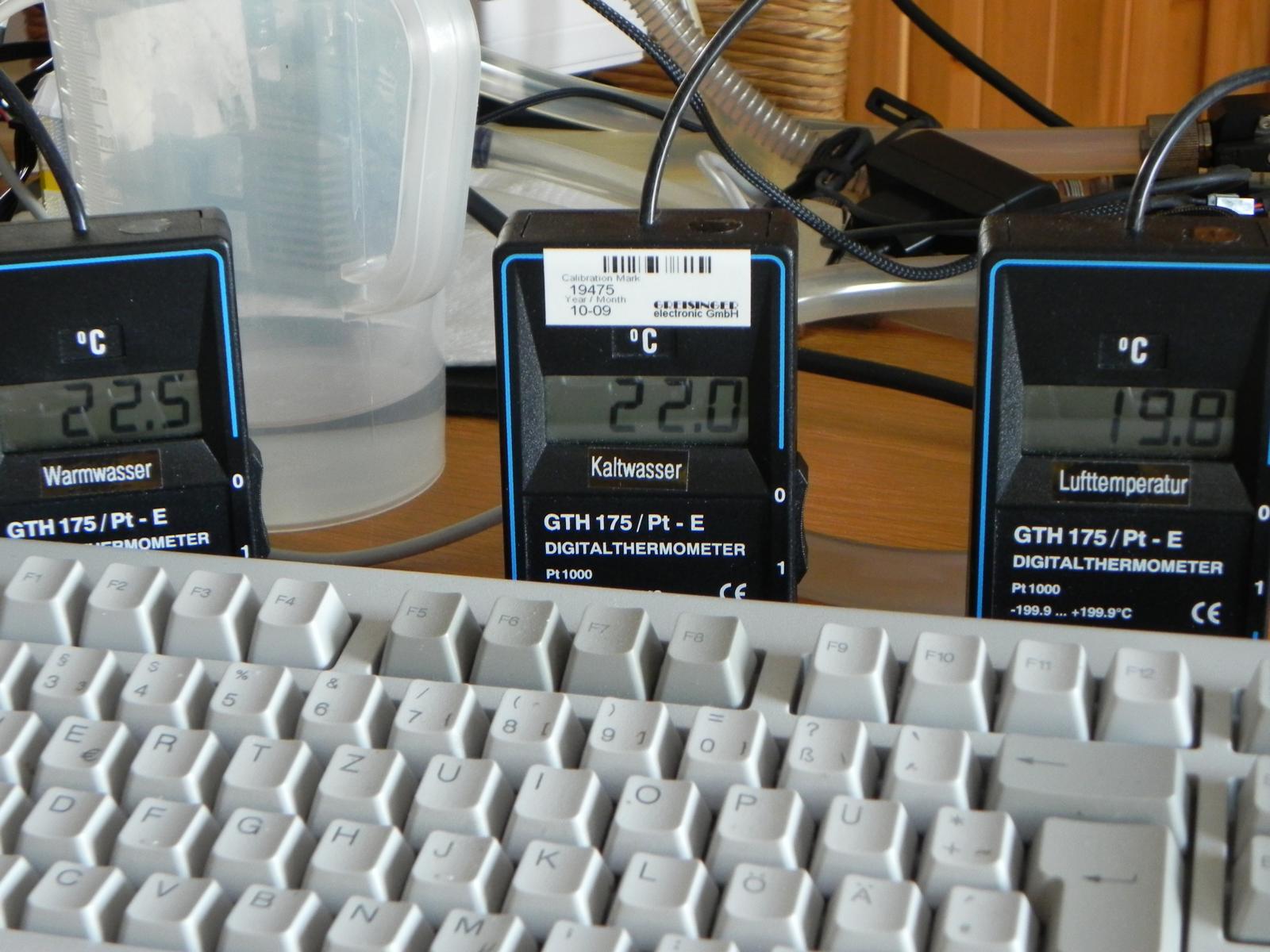

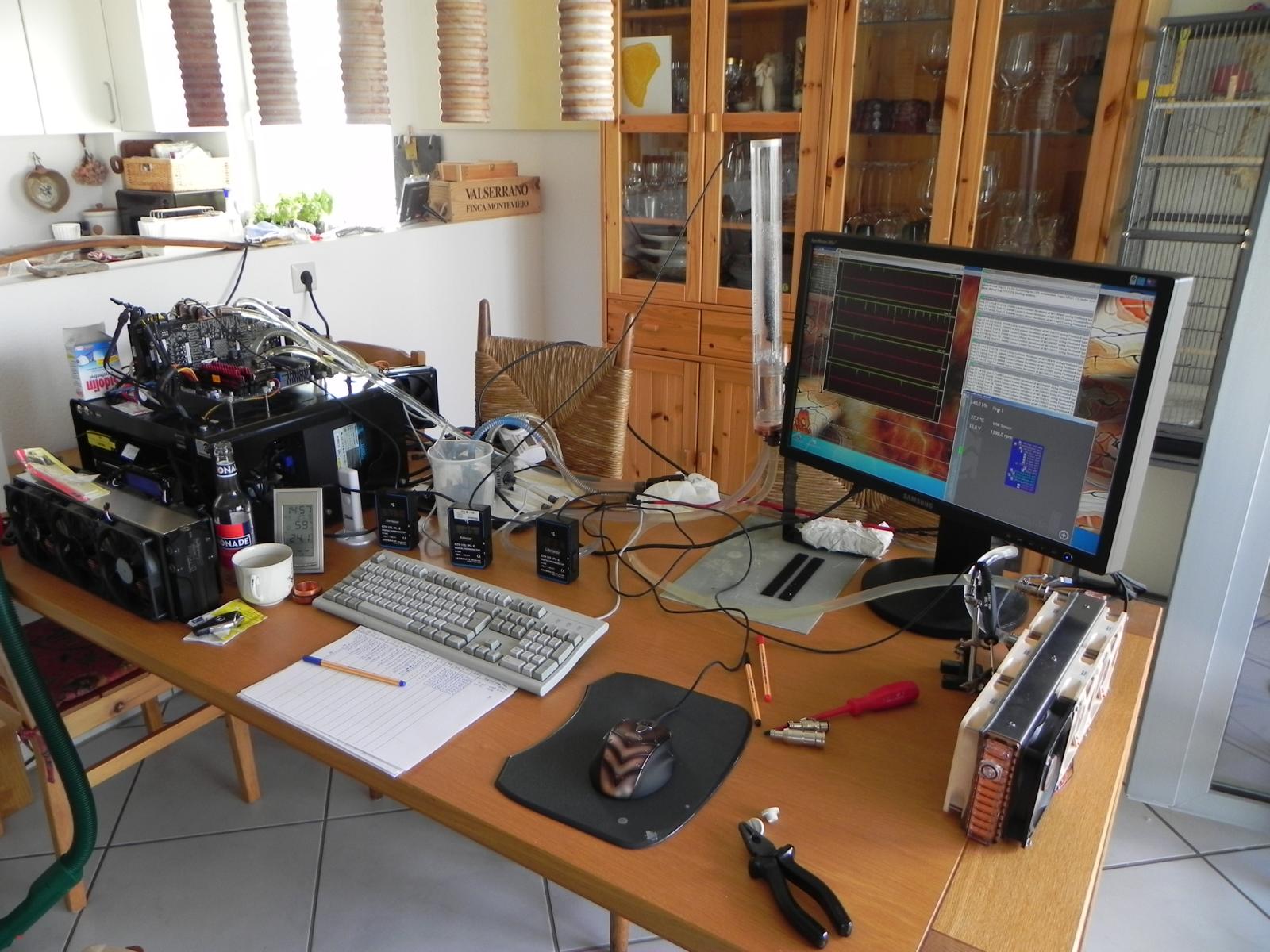

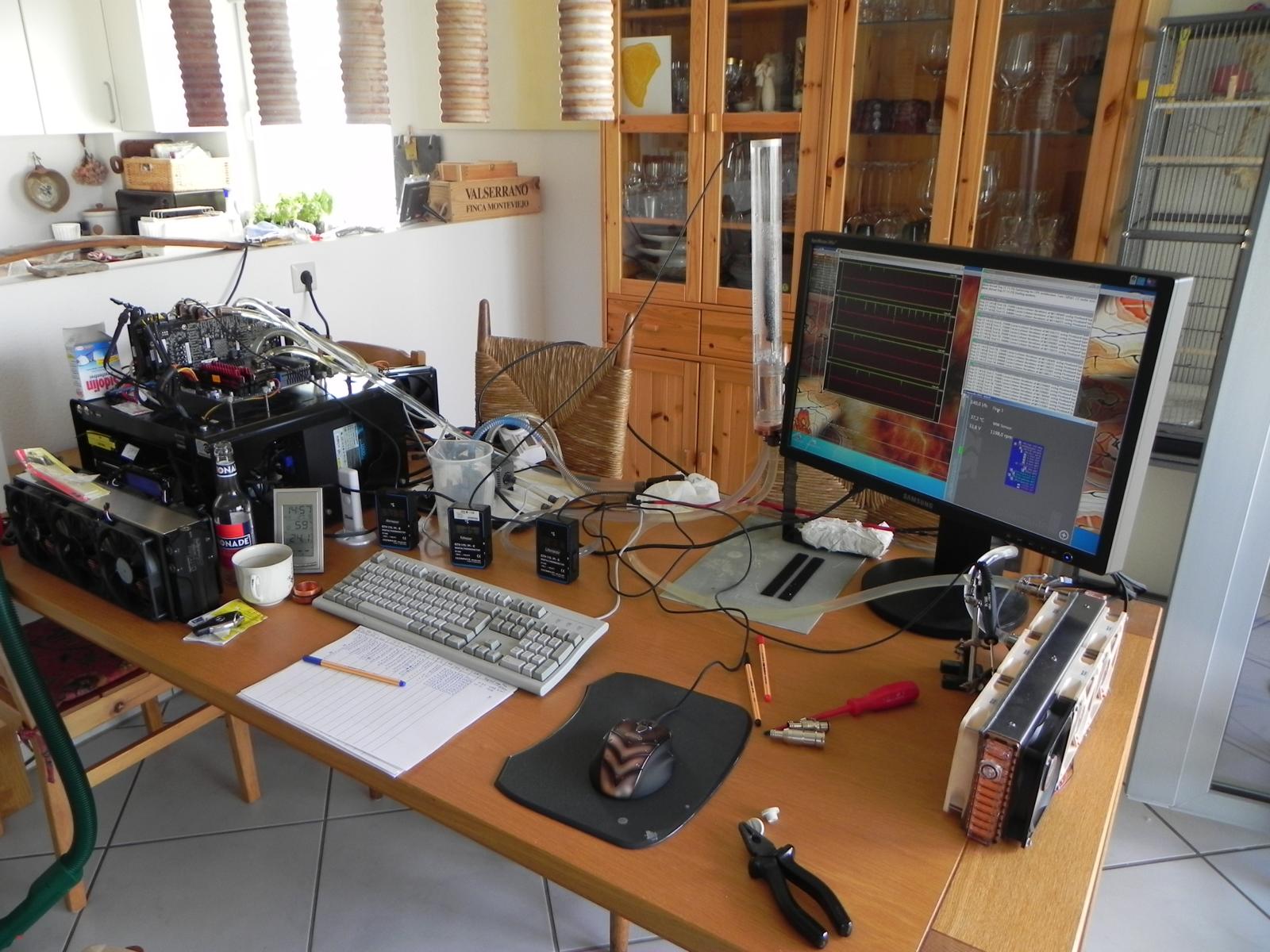

Erstes Bild Meßstand

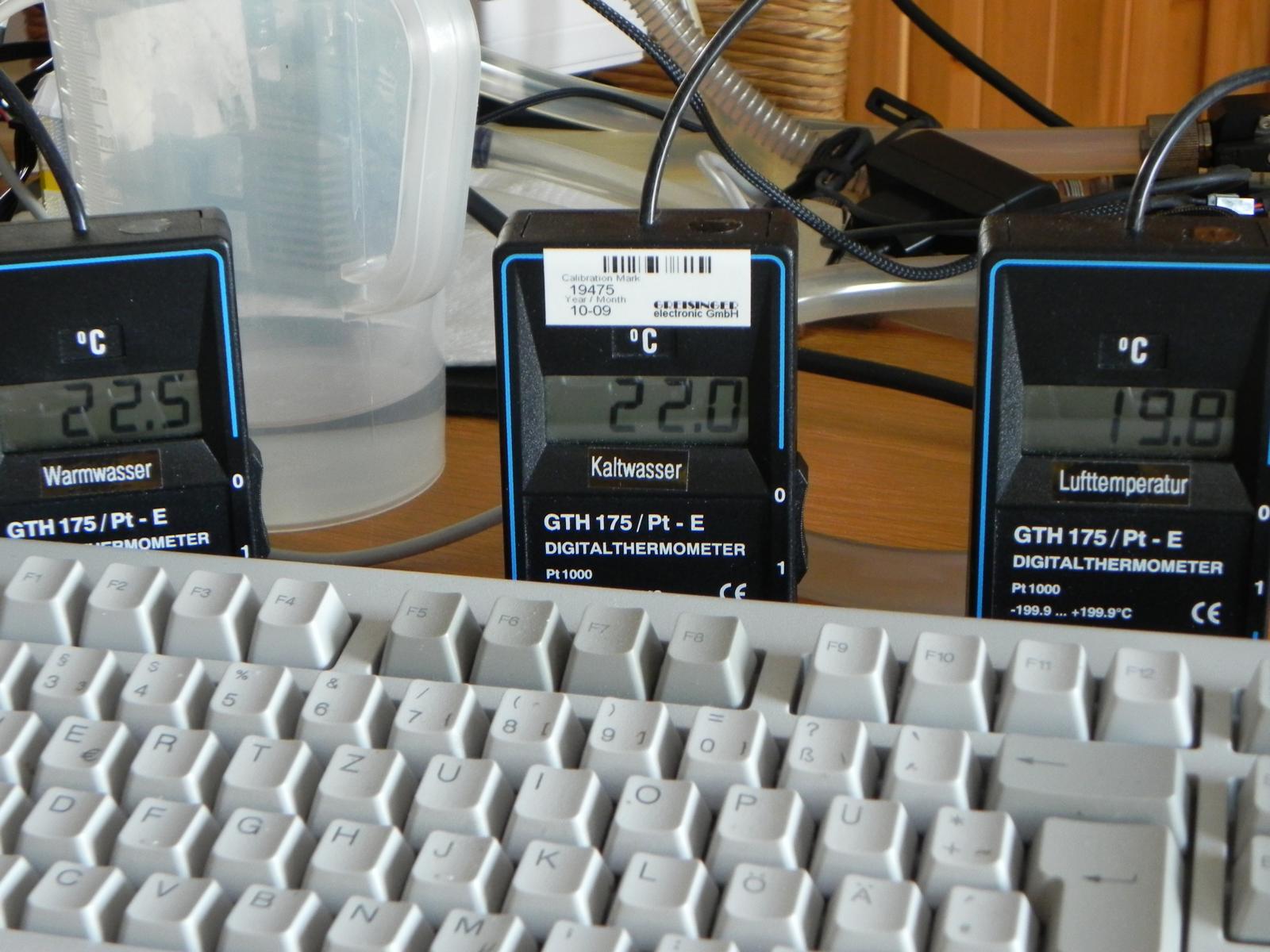

Zweites Bild Idle
Drittes Bild (kommt noch - 2*Furmark+4*Prime) bei 5V Lüfterspannung
Habe kein Bild gemacht.
WW: 48,7 °C
KW: 46,6 °C
Luft: 22,5 °C
Für das Setup war der Radiator zu schwach belüftet.



[Kasjo]

Ah okay... verstehe. Danke für die Erklärung.



[JohnDoe1982]

Wenn du im Lastbereich später auf ein mittel von 60° kommst ist alles i.o.
Bei einer relativen Wassertemp von 30-35° ebenfalss unter last.
Bei der Wahl des Radiators kannst du noch mit reinbringen, umsomehr Radisoder Kühler du verbaust umso stärker muss deine Pumpe sein.



[Kasjo]

Das is wohl war. Hab derzeit die Aqua Stream XT. Da hatte ich mir auch schon gedanken gemacht wie viel die wohl schafft.



[JohnDoe1982]

Die reicht dicke, ich hab die HPPS+ von Innovatek drin und die schafft die 55 Liter bei der Ausrüstung auf Silent.



[Kasjo]

Nun gut. Dann werd ich mir mal die Murmel zermatern und mir überlegen, ob ich nun alles in den HAF einbaue, oder evtl. dann doch das am Lian Li anbaue. Ich will den nur nicht beschädigen. Mal gucken. Irgendwas fällt mir da schon ein. Also So gesehen reichen 200er für die GPUs. Gut zu wissen.

Dann danke schon mal an eure Hilfestellungen. Haben mir schon sehr weiter geholfen. Bei der Zusammenstellung der Komponenten melde ich mich dann wieder, sobald ich das in Angriff nehmen werde.



[Schaby]

Wenn du 2x200er und einen 360er verbaust, kommst du auf die Fläche eines 1080er Radies. Die AS schafft das übrigens locker.

Viel Spaß beim umbauen und gutes gelingen.



[Kasjo]

Danke Schaby.

Hoffe auch auf gutes Gelingen -.- Momentan hängt der 200er noch am 360er, da mein i7 in Verbindung mit dem missratenen Kühler und der Tatsache das der 360er noch n SLIM is trotz alle dem weit auf 65C und bei 4Hhz 75 erreicht.



[JohnDoe1982]

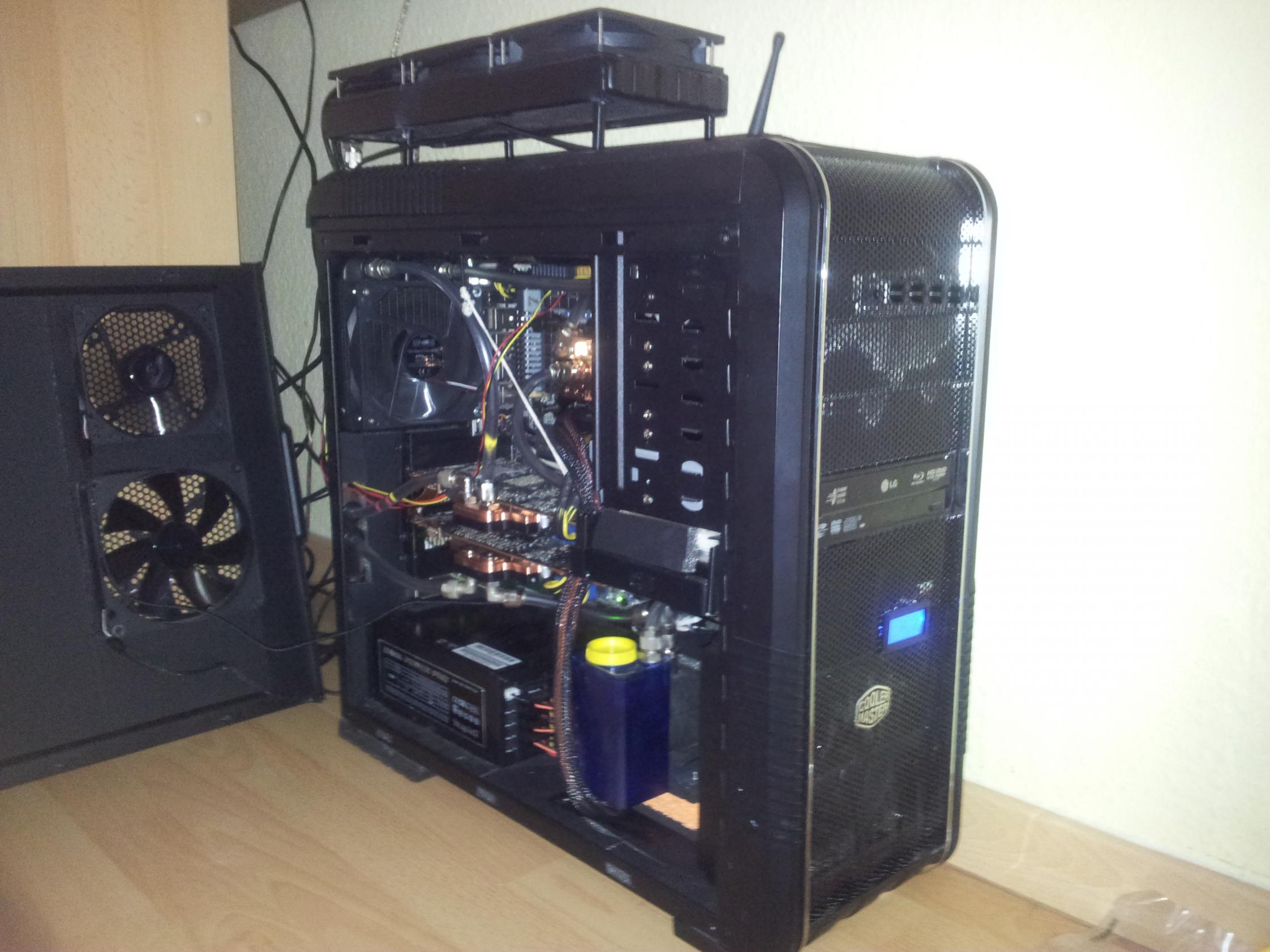

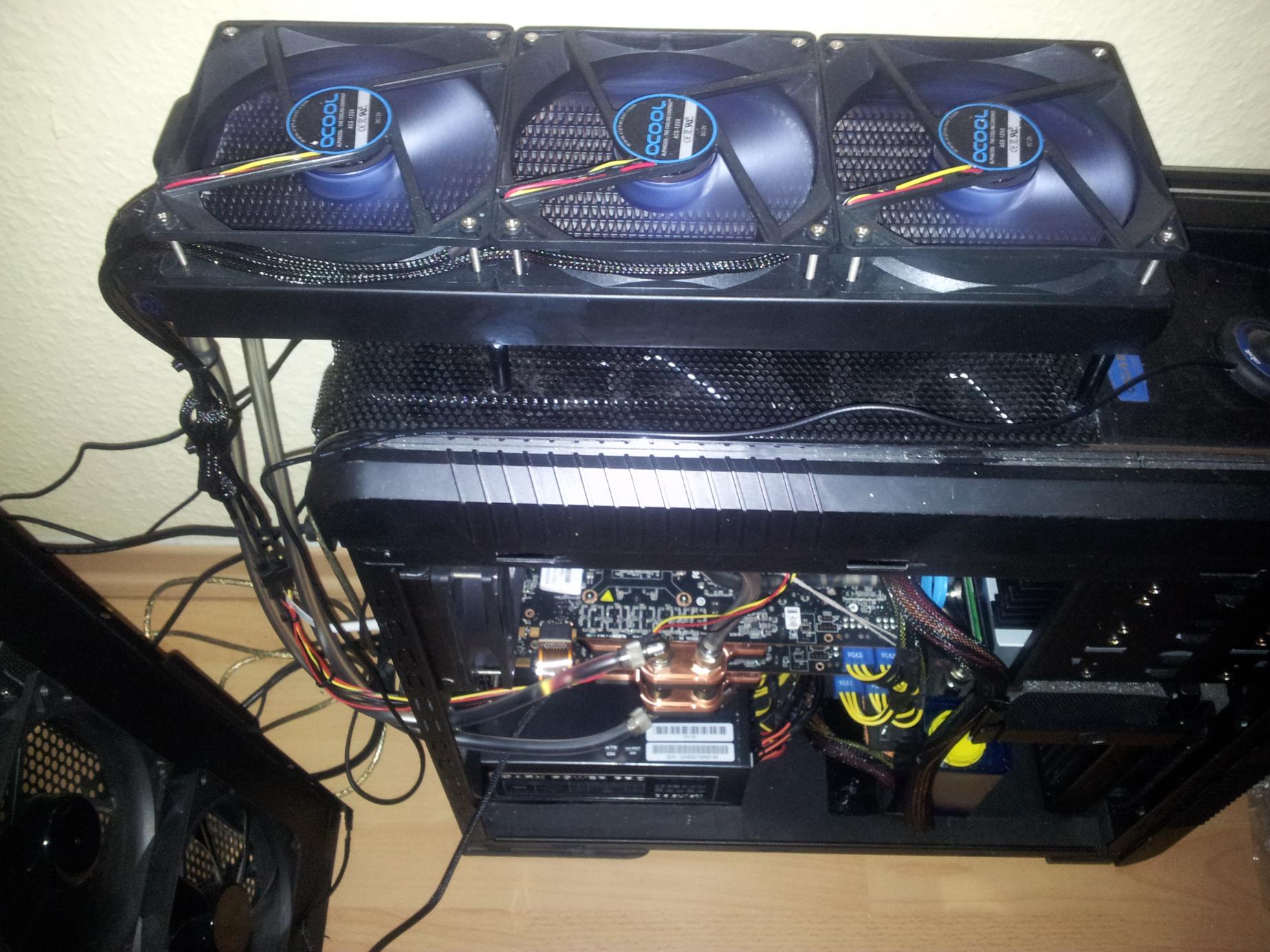

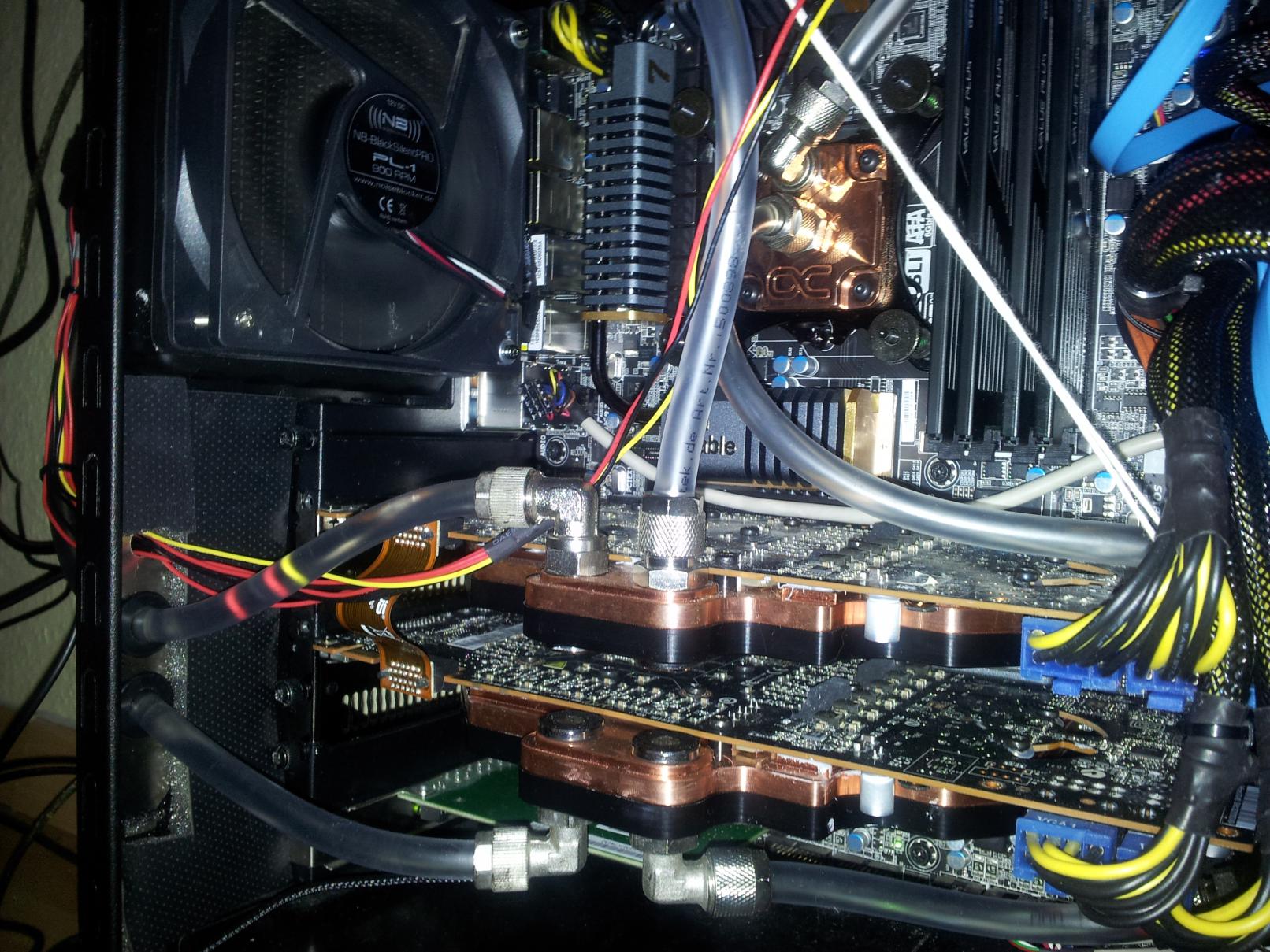

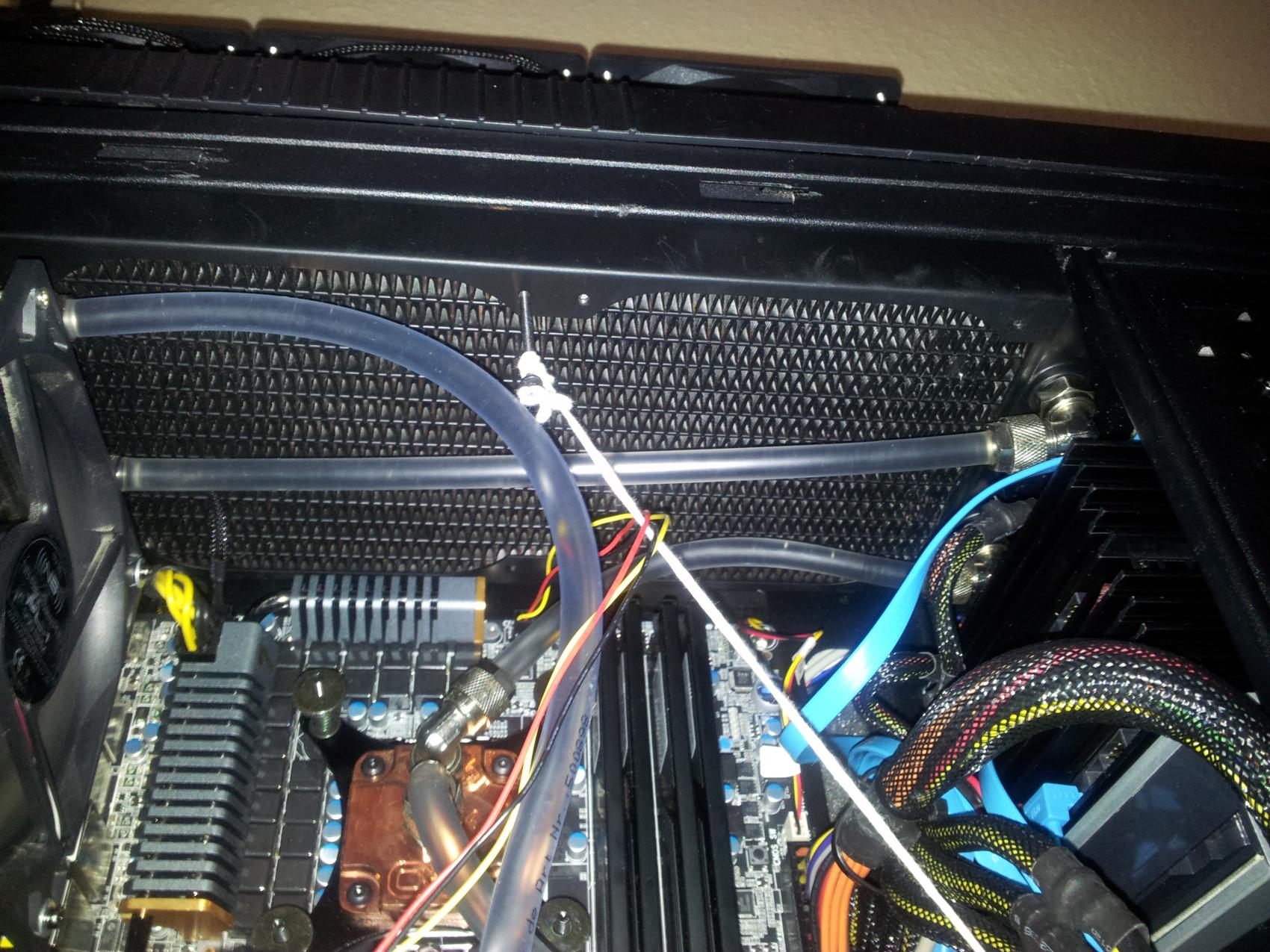

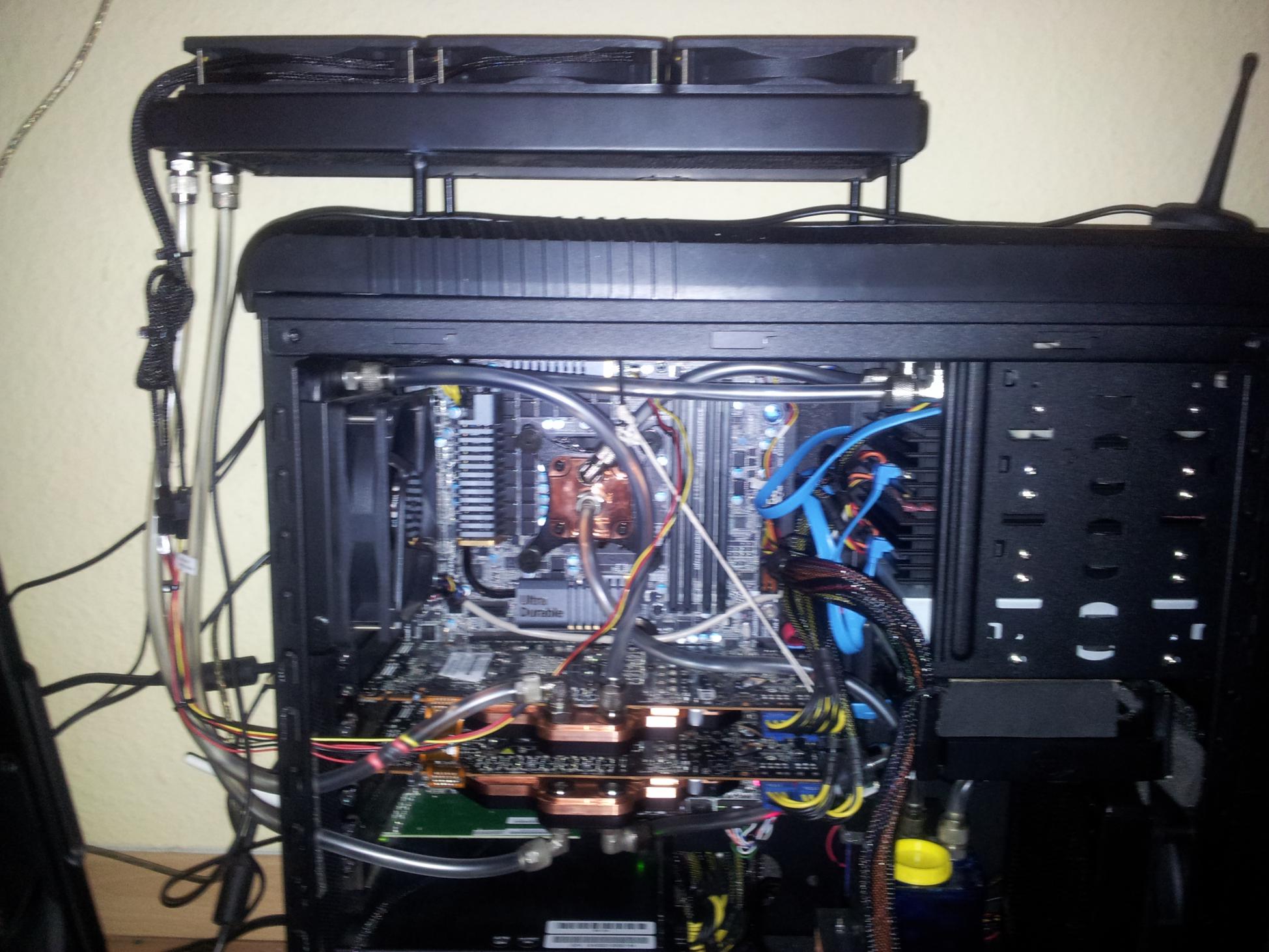

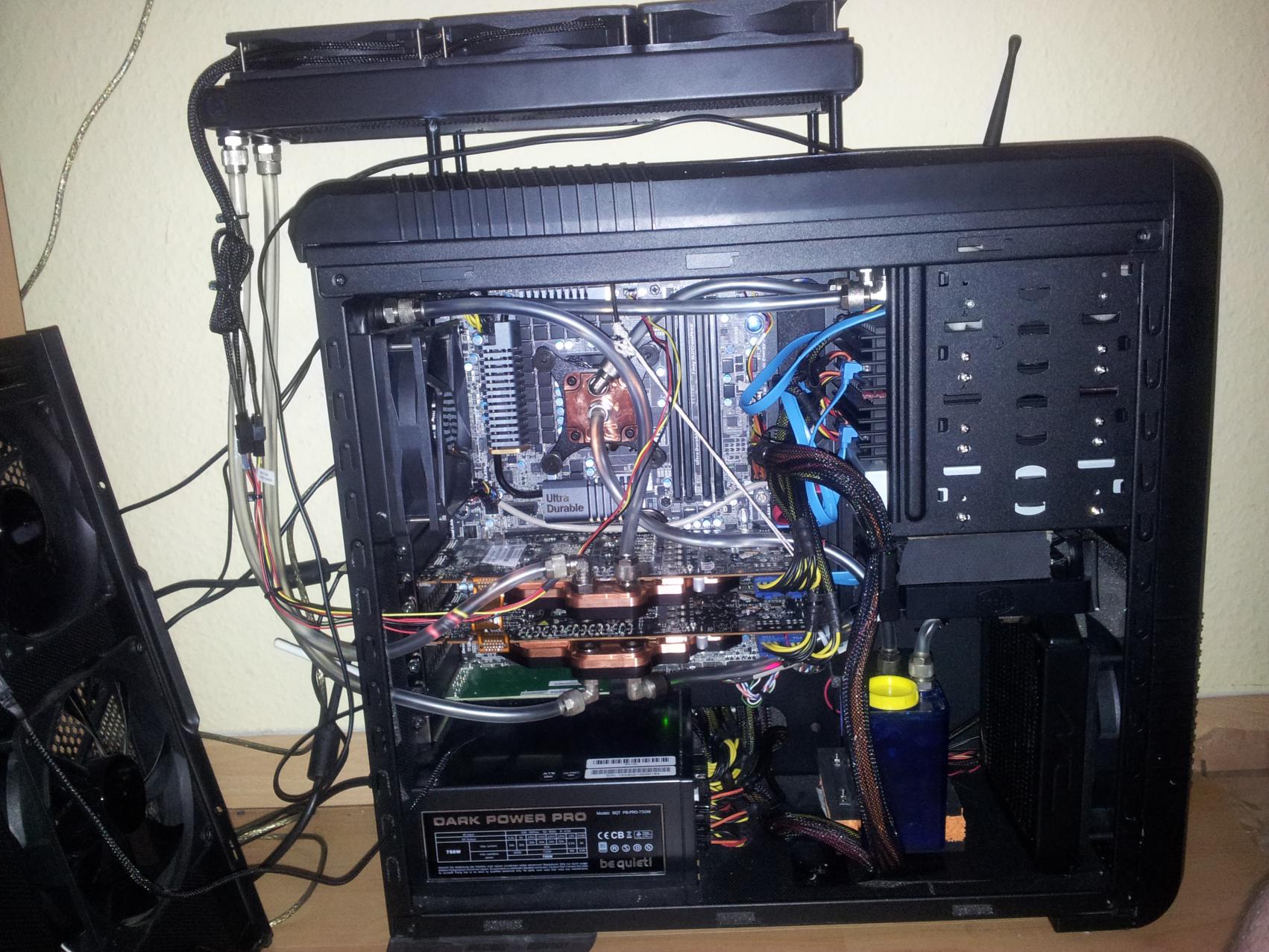

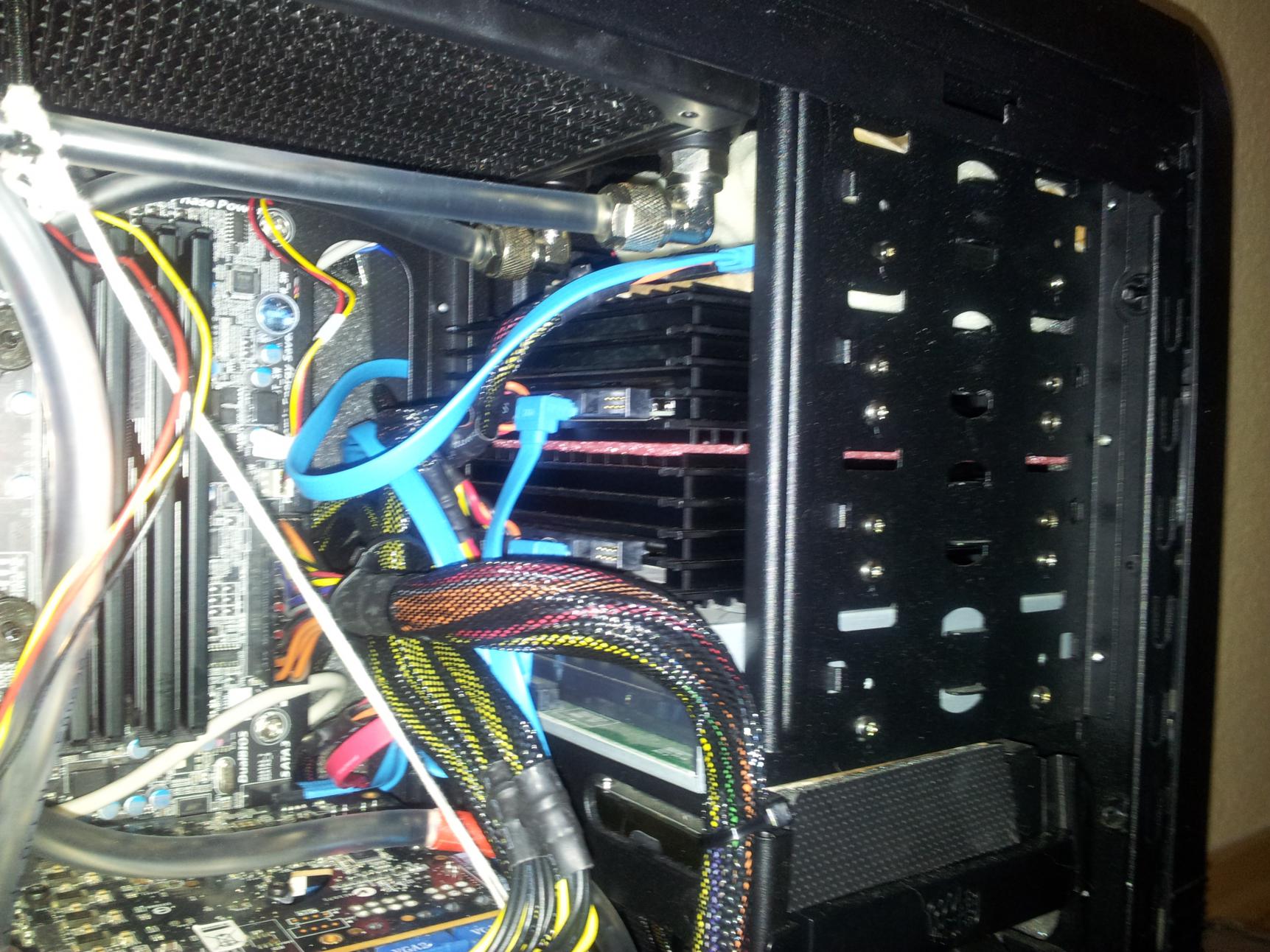

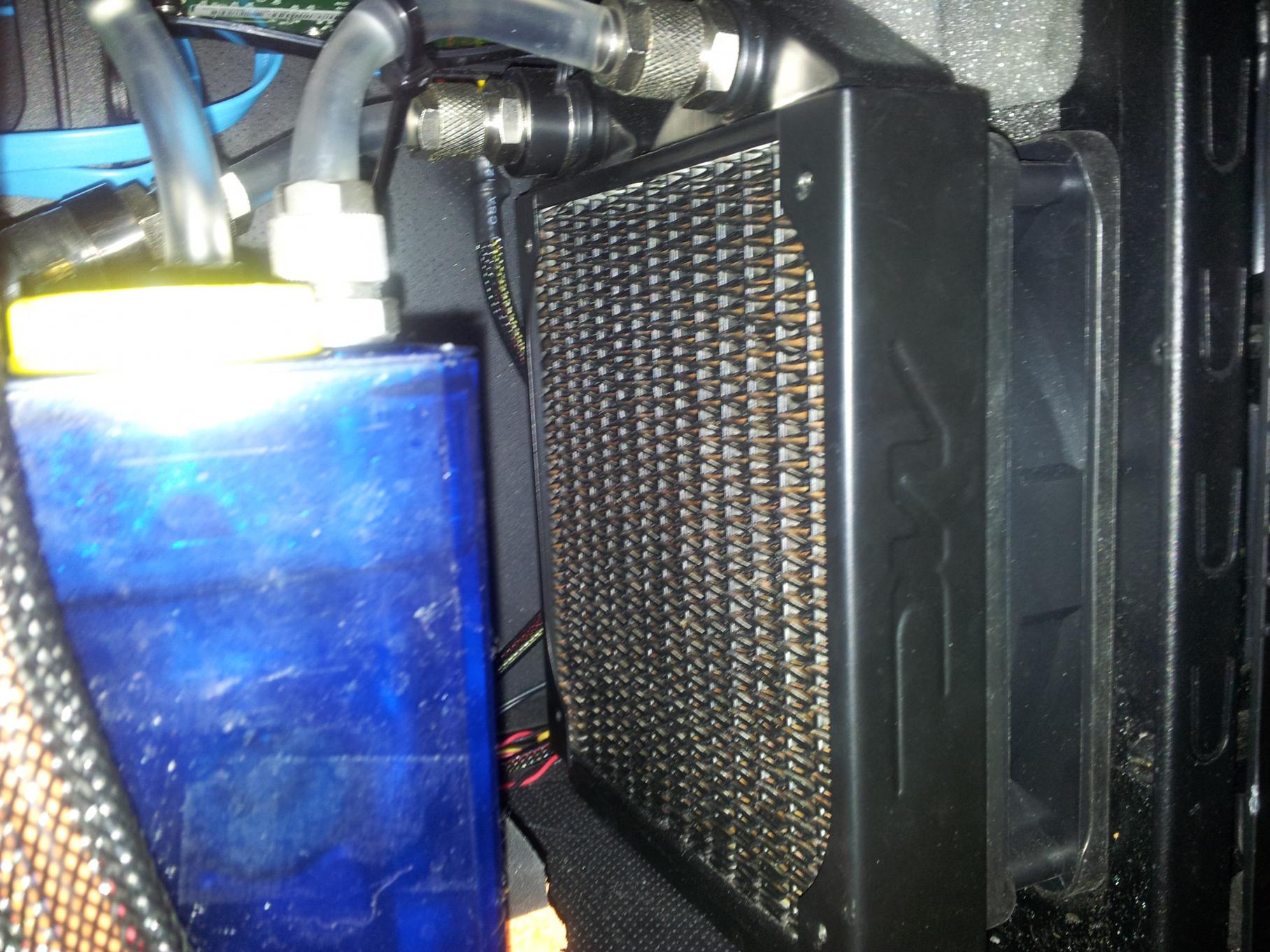

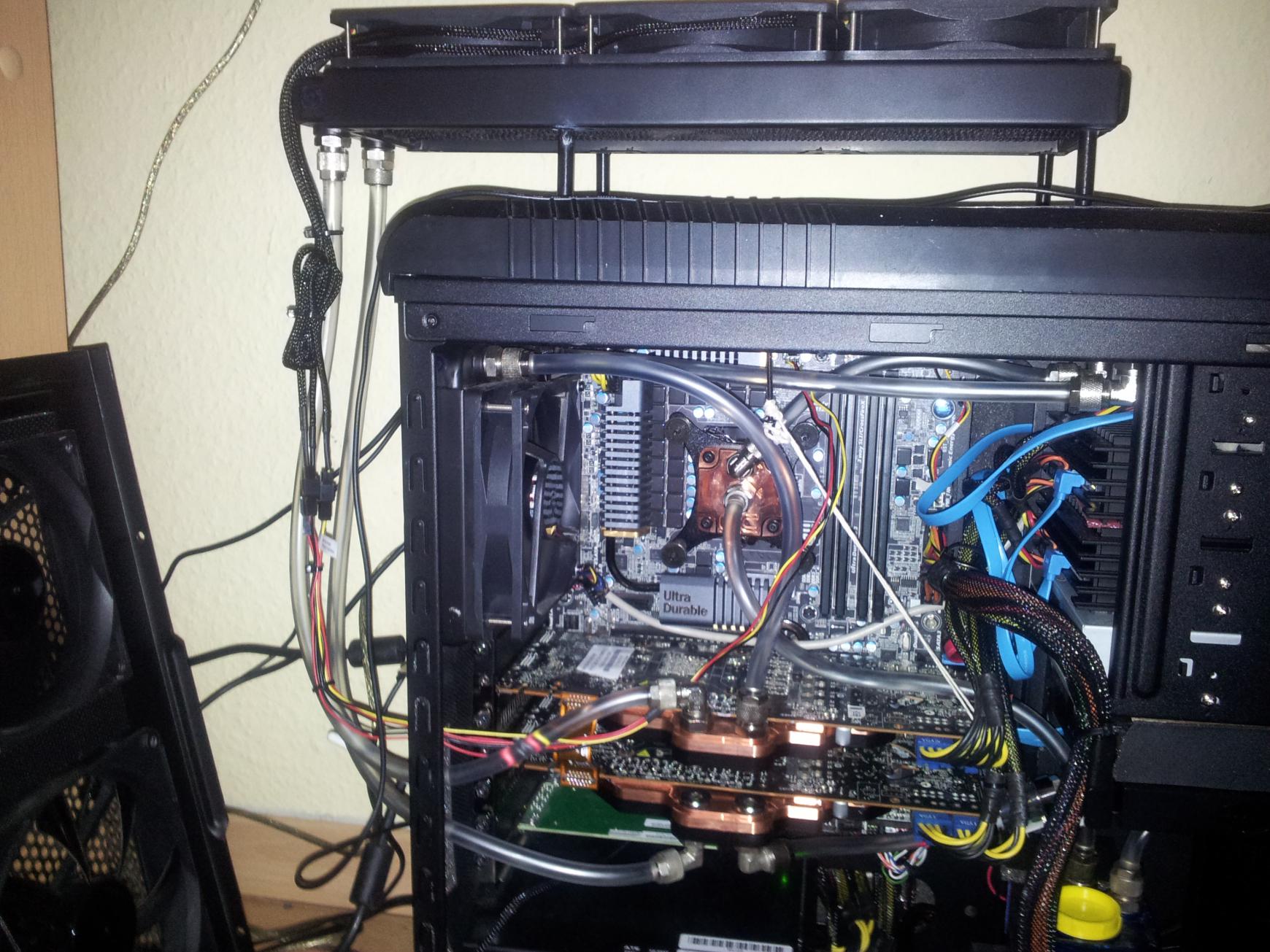

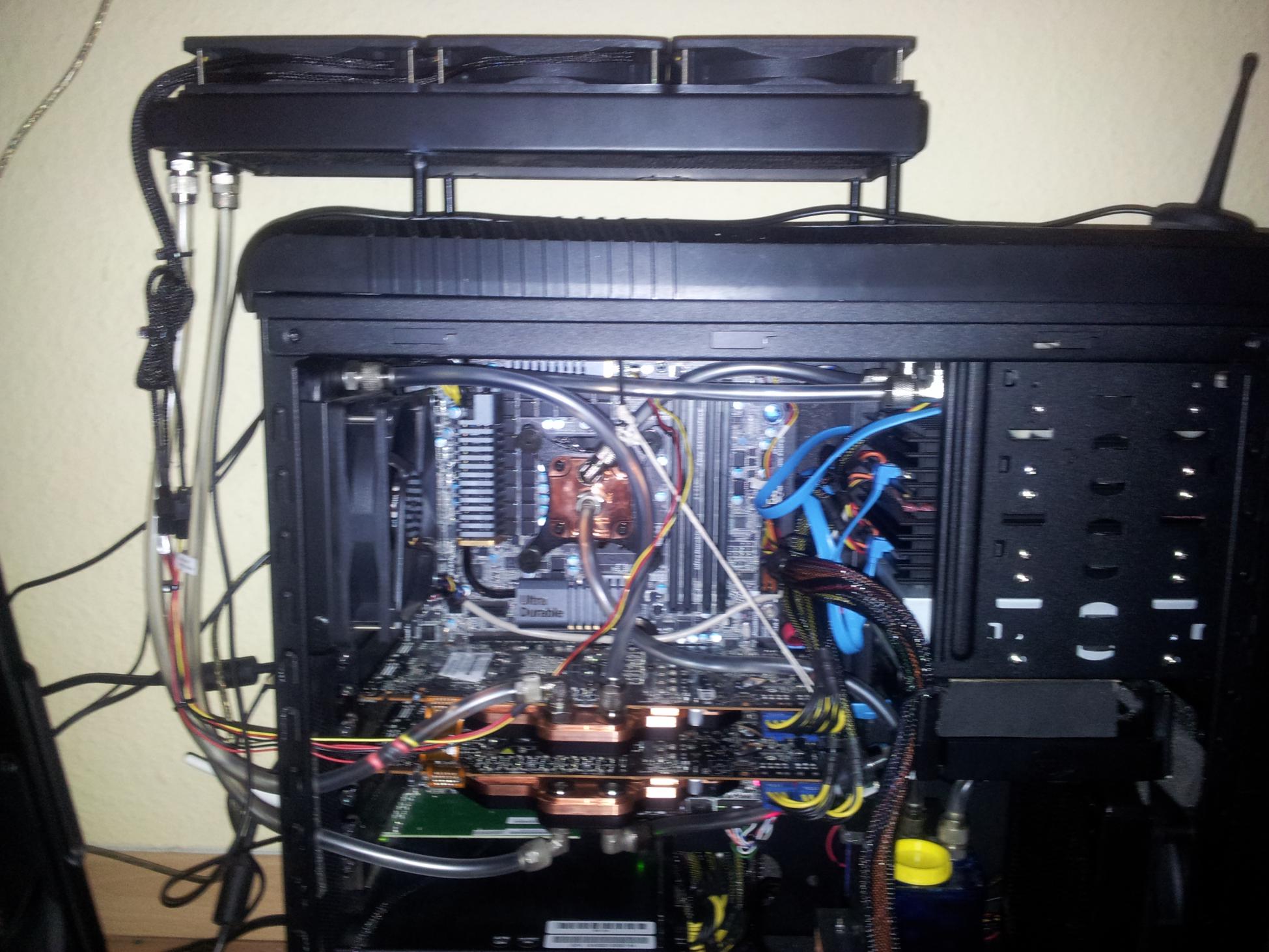

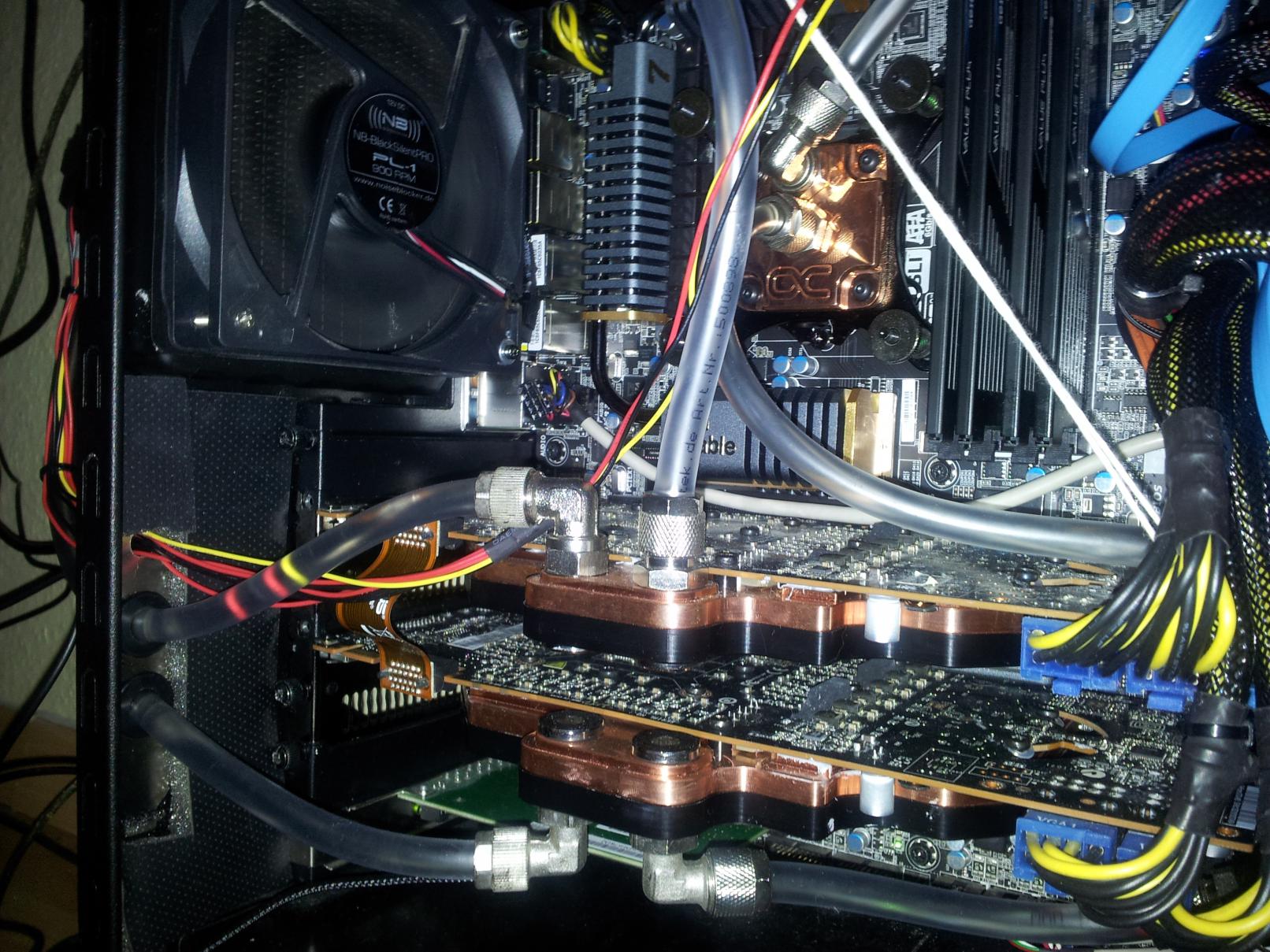

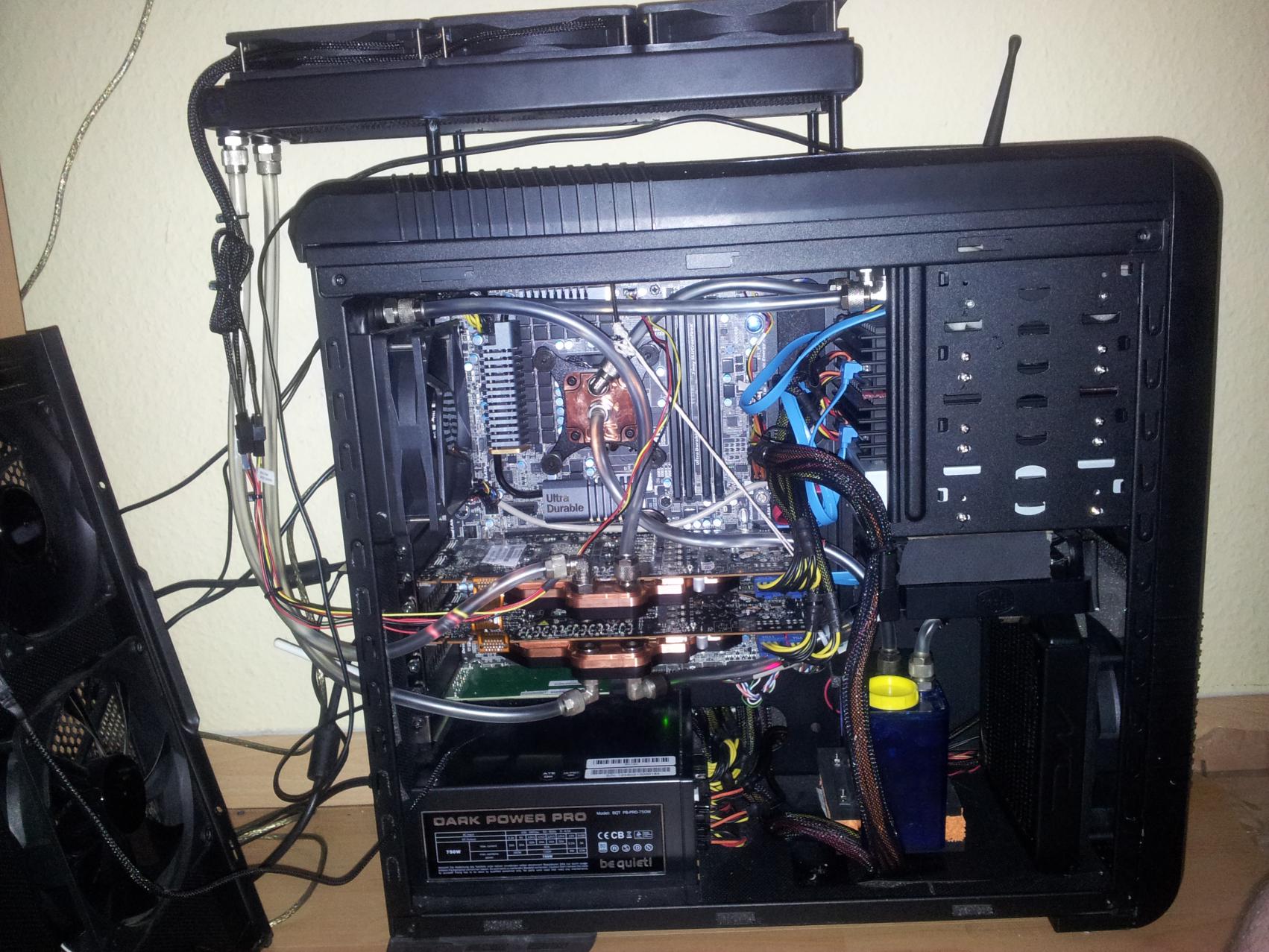

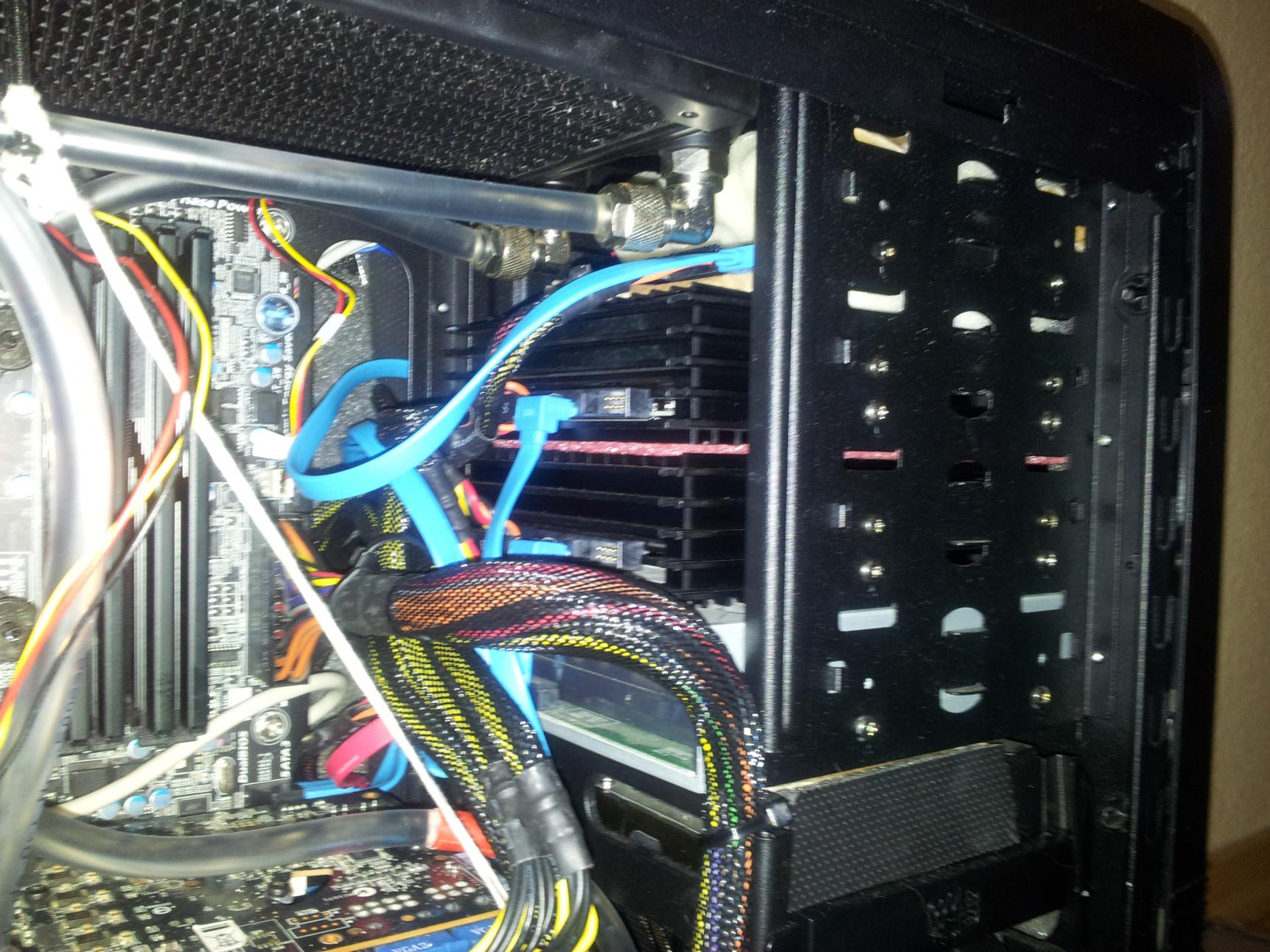

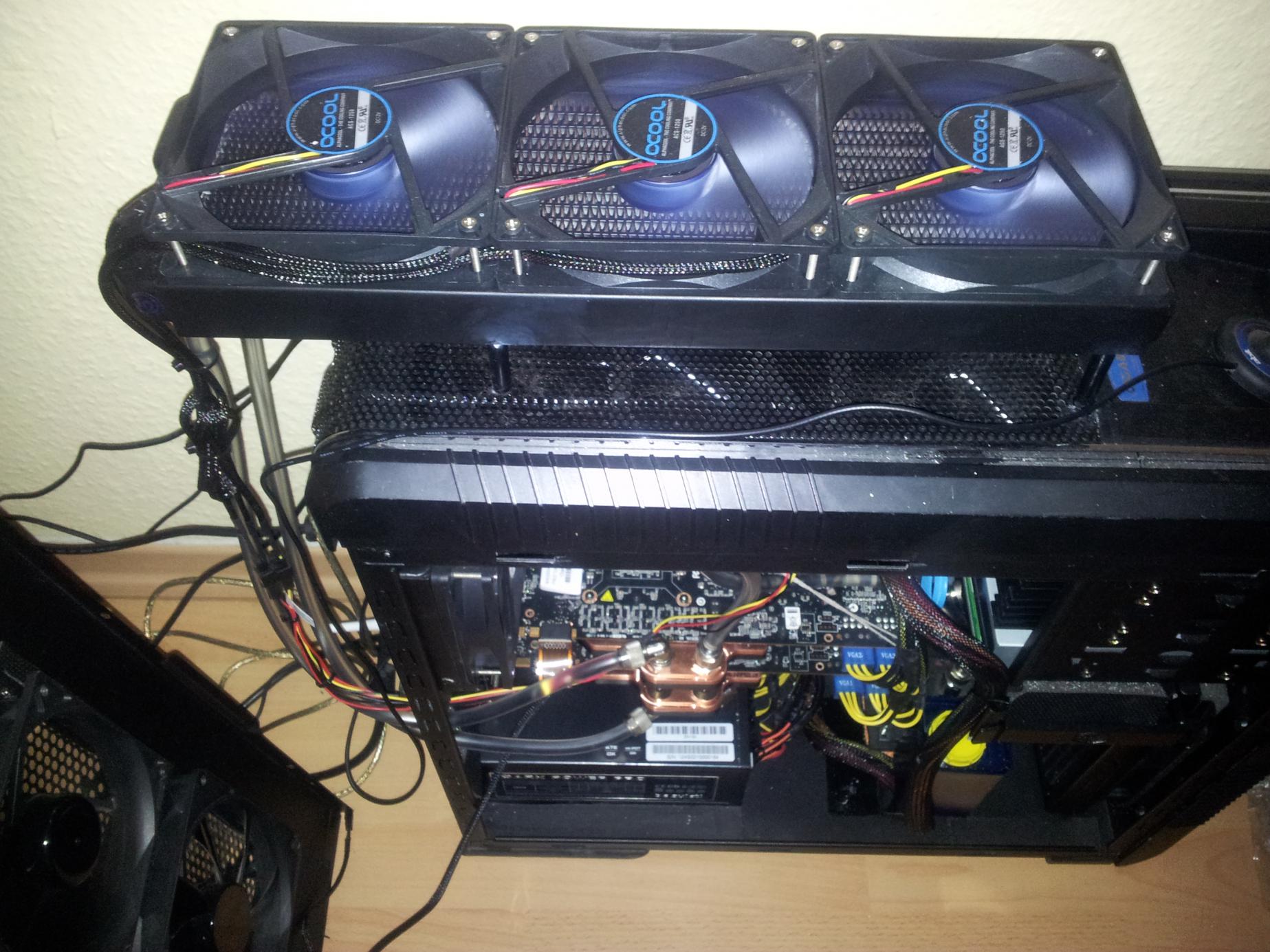

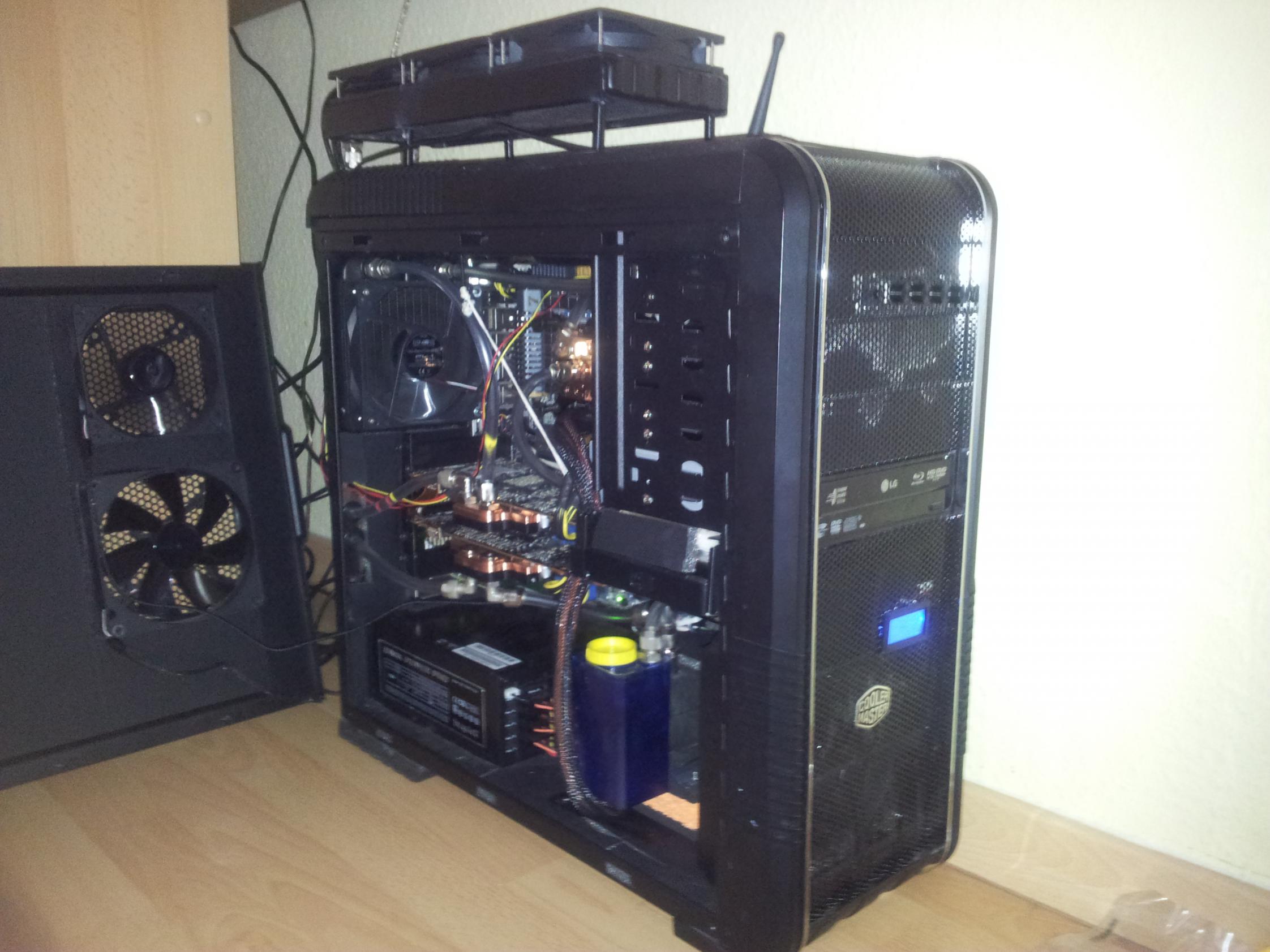

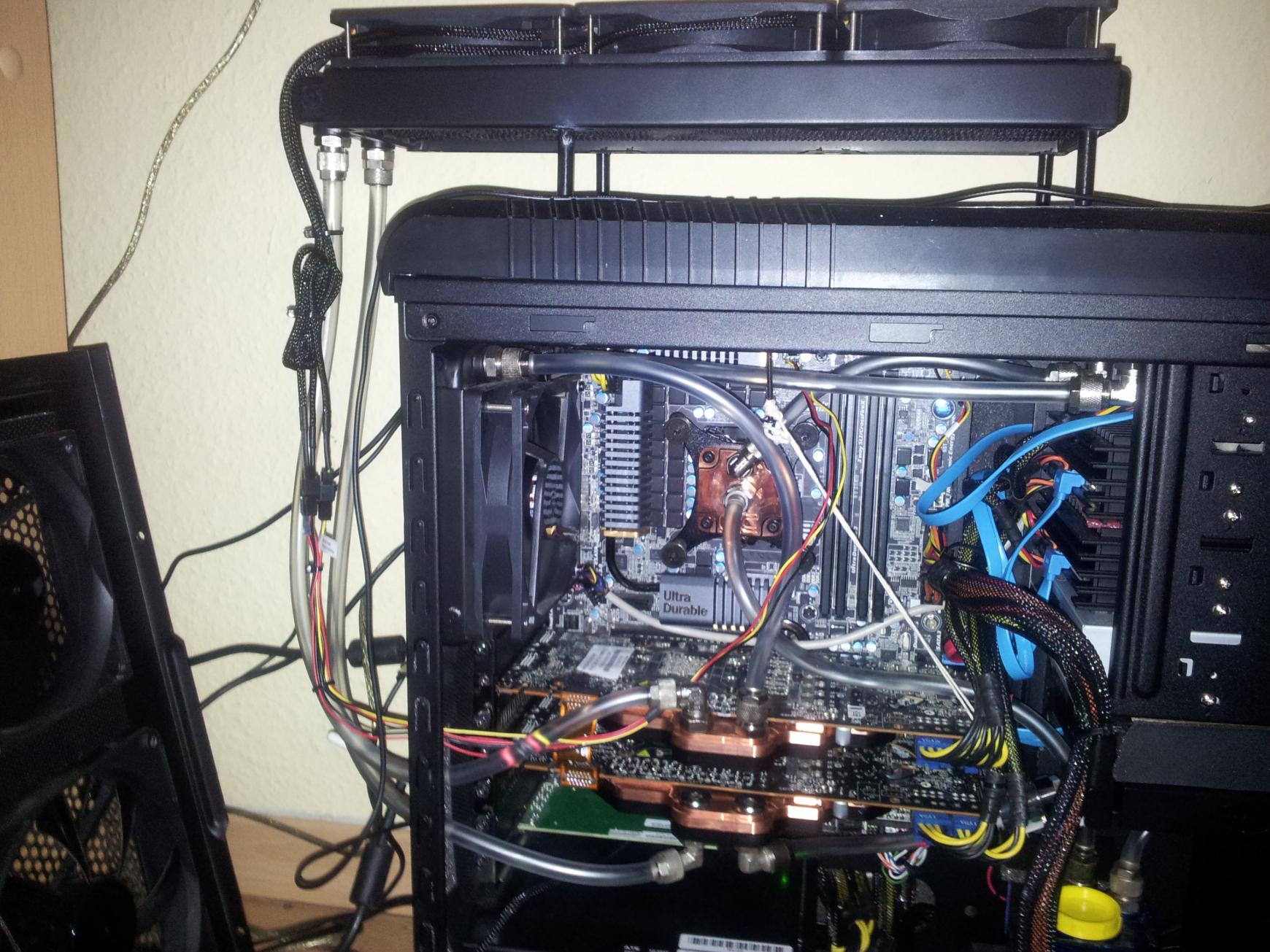

Hier hab ich noch ein paar Pics um dir das zu veranschaulichen.
