Wie müssen die 4 Kabel rein?

[BeKo755]

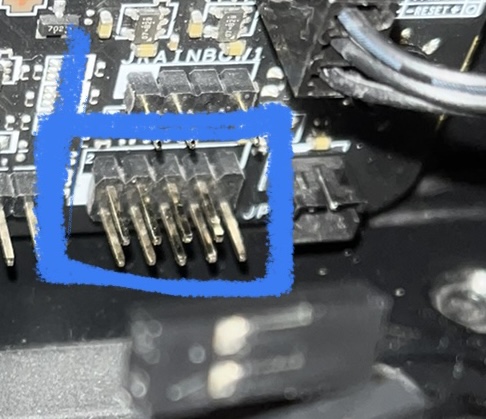

Hallo, nur eine ganz kurze Frage da ich keine Ahnung habe. Wie müssen die 4 Kabel auf den blau markierten Bereich?

Mainboard: B550 Gaming Edge von Msi



[Drewkev]

Wie müssen die 4 Kabel auf den blau markierten Bereich?

Das verrät dir das Handbuch des Mainboards.

Das weiß das übrigens besser als wir.



[ohmsl]

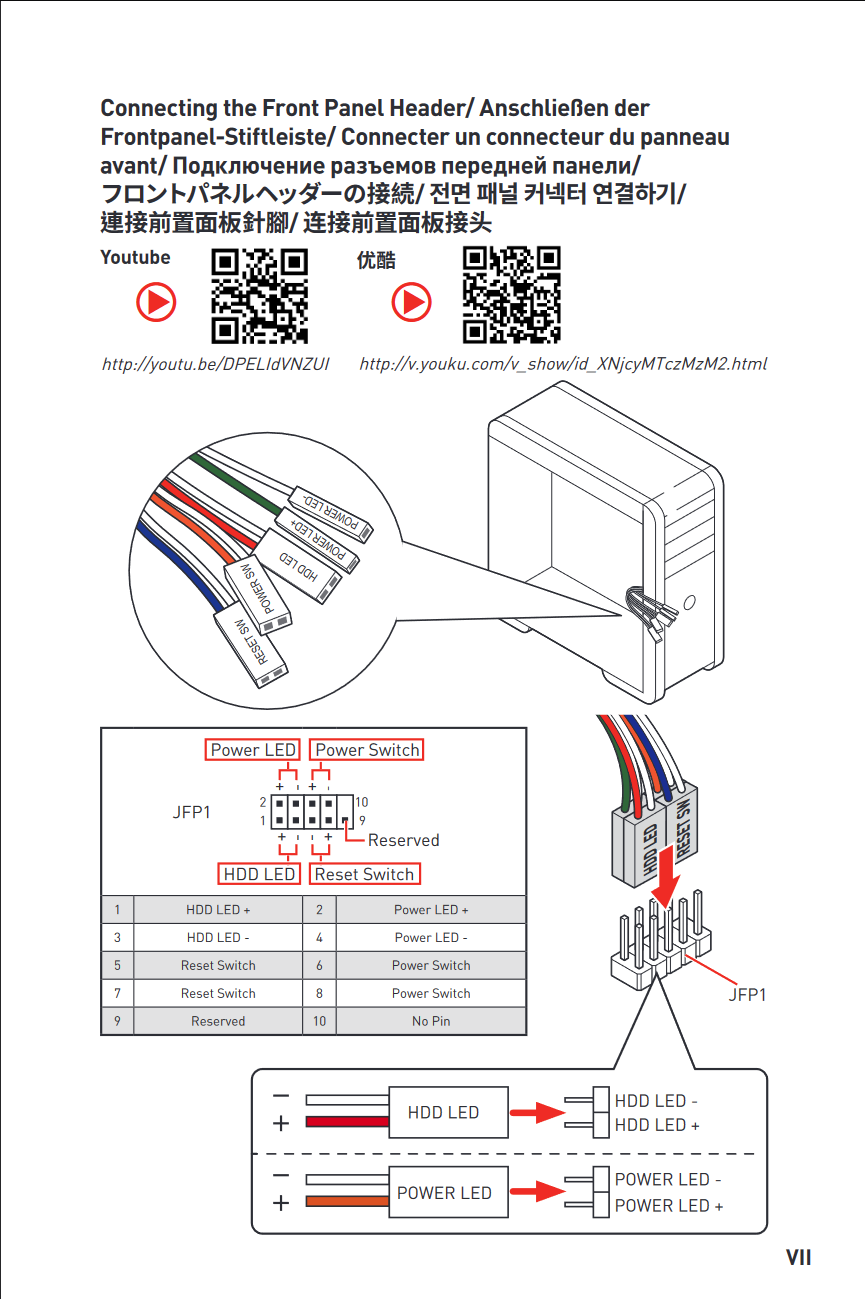

Handbuch Seite 21.



[Blende Up]

Steht vermutlich im Handbuch.



[Hauro]

Mainboard: B550 Gaming Edge von Msi

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

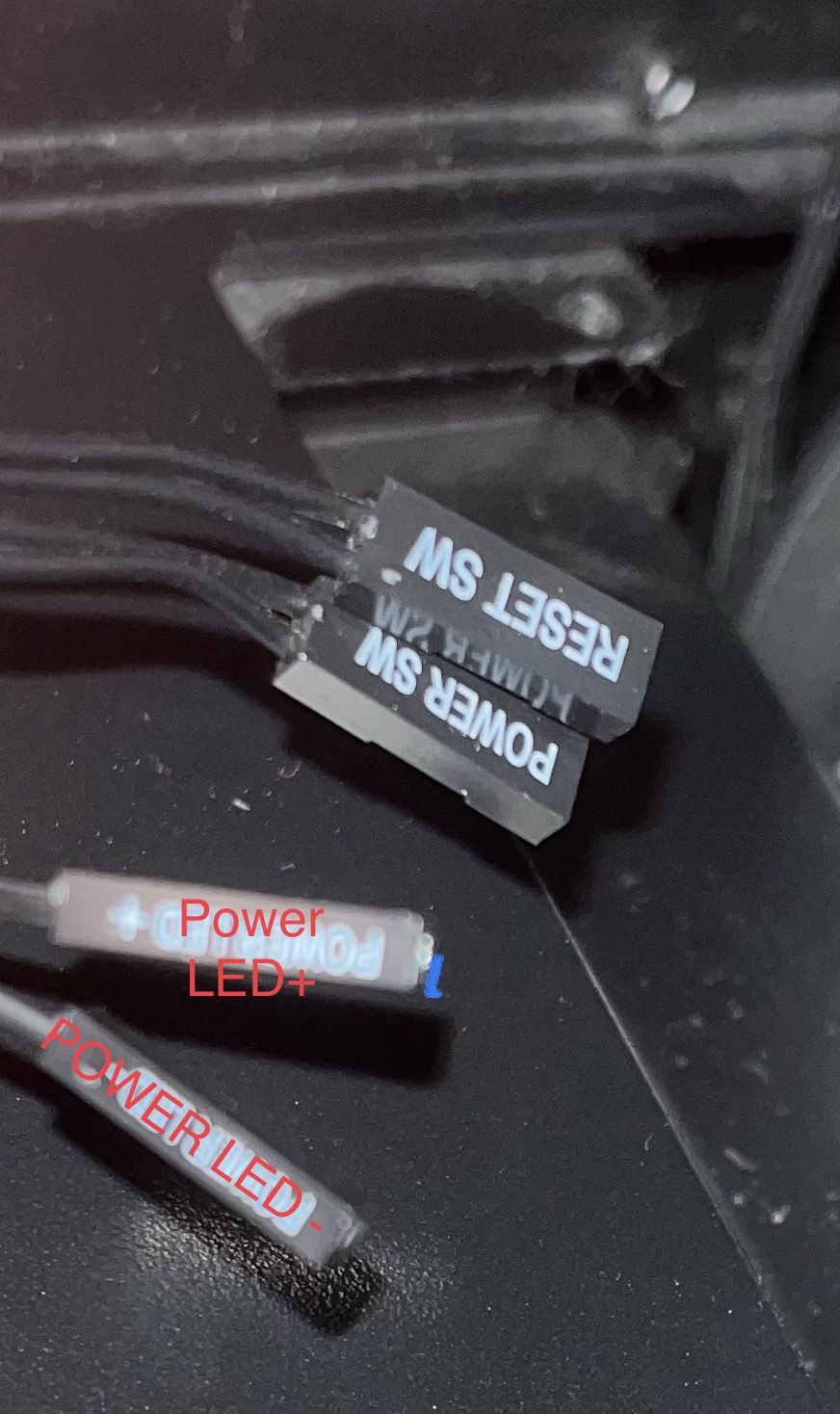

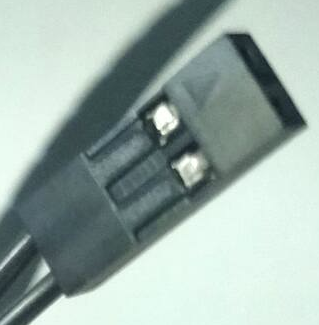

Falls der Stecker nicht mit + / - beschriftet ist, markiert ein kleines Dreieck den Pluspol,



[Blende Up]

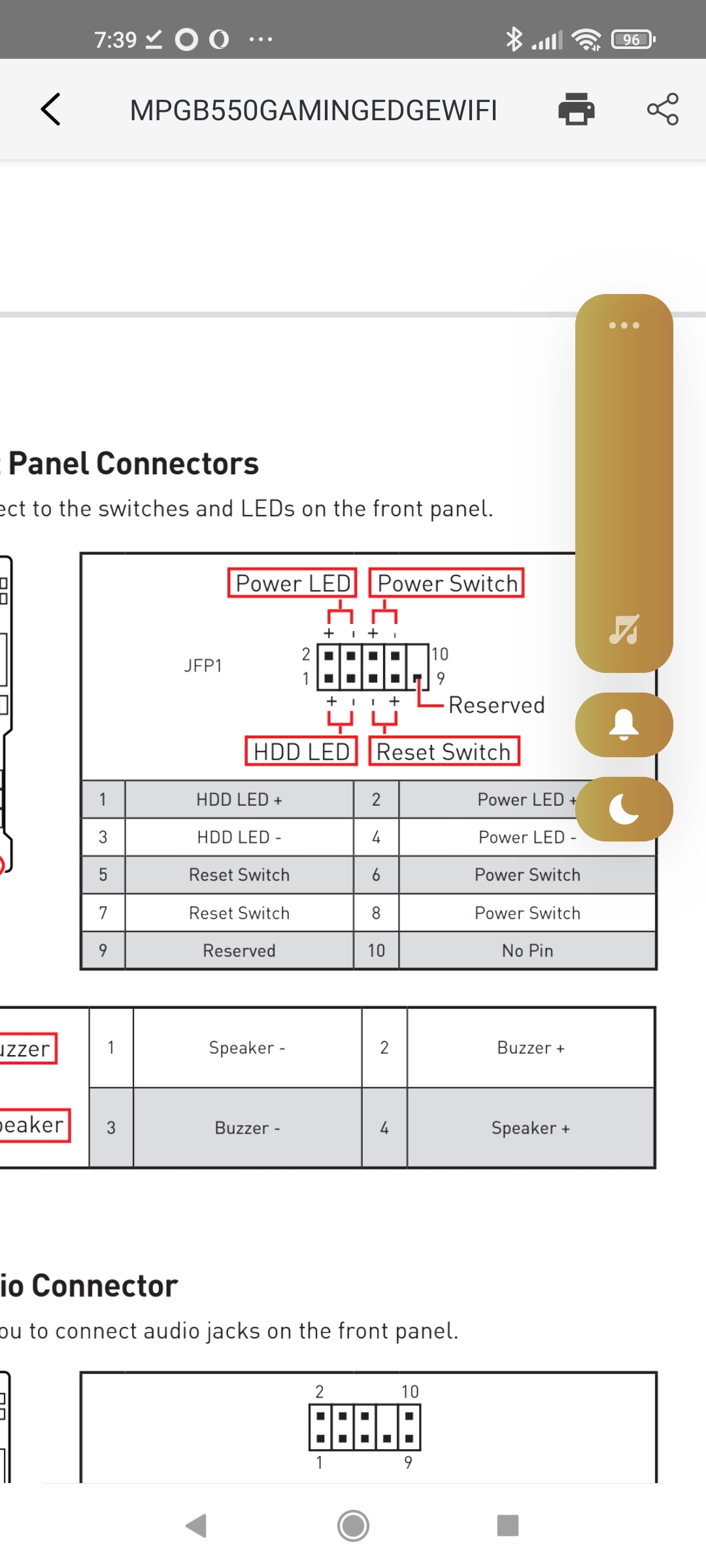

Seite 21.

Stimmt

Ergänzung (7. Juni 2022)

@Hauro na, wenn das mal nicht das cr verletzt. Zumidest ist aber der didaktische Effekt dahin....



[ECENAT]

Finde es immer noch fetzig einen Taster mit +/- zu beschreiben...



[wern001]

Finde es immer noch fetzig einen Taster mit +/- zu beschreiben...

Sind Standardkabel. Es ist günstiger 1.000.000 gleiche Kabel herzustellen als 500.000 mit/ohne Beschriftung



[Mickey Mouse]

Finde es immer noch fetzig einen Taster mit +/- zu beschreiben...

vielleicht liegt - ja (auch) an Gehäuse-Masse



[iron_monkey]

Wie müssen die 4 Kabel auf den blau markierten Bereich?

Diese Frage scheint die ultimative Herausforderung beim Zusammenbau eines PCs zu sein... zumindest kommt es mir seit 25 Jahren so vor :-D



[wern001]

Diese Frage scheint die ultimative Herausforderung beim Zusammenbau eines PCs zu sein... zumindest kommt es mir seit 25 Jahren so vor :-D

Die größte Hürde daran ist wohl das Handbuch aufzuschlagen. Es ist anscheinend leichter einen neuen ACC und Thread zu machen



[rocka81]

Ich baue seit ca 25 Jahren meine PCs selbst zusammen. Und bei jedem PC wundere ich mich aufs neue, warum es hierfür nicht einfach nen kompletten Standard Stecker gibt. Das beste was in die richtige Richtung geht sind solche zwischen Stecker die es etwas einfacher machen.



[X2k_]

Hallo, nur eine ganz kurze Frage da ich keine Ahnung habe. Wie müssen die 4 Kabel auf den blau markierten Bereich?

Mainboard: B550 Gaming Edge von Msi

Steht übrigens auch direkt auf der Platine, da wo der schöne blaue rahmen drum die Beschriftung auf dem bild verdeckt =)

Wenn man eine minute investiert kann man verstehen was der hersteller uns da sagen will.



[DeGloin]

Steht übrigens auch direkt auf der Platine, da wo der schöne blaue rahmen drum die Beschriftung auf dem bild verdeckt =)

Wenn man eine minute investiert kann man verstehen was der hersteller uns da sagen will.

ich glaube ich sehe das rechts oben neben dem Stecker, bei manchen steht es nicht direkt darüber



[DigitalBlizzard]

Als wir das Board entwickelt haben, haben unsere Ingenieure einen Schaltplan abgegeben, der führte zum Handbuch in dem man das deutlich gemacht hat für den Endkunden.
Die Polung ist wichtig bei den Kabeln, die mit +/- bezeichnet werden, die ohne werden einfach in der gleichen Richtung der Beschriftungsseite auf ihre Plätze gesteckt.

Ergänzung (9. Juni 2022)

Hilft übrigens sehr, sich an die Verkabelungsvorgaben zu halten, auch bei den Anschlüssen wie Wasserpumpe, Lüftern und sonstwas, erhöht eindeutig die Wahrscheinlichkeit das am Ende alles läuft.
