Wohin kommt dieses teil auf mein Mainboard

[solalaunddada]

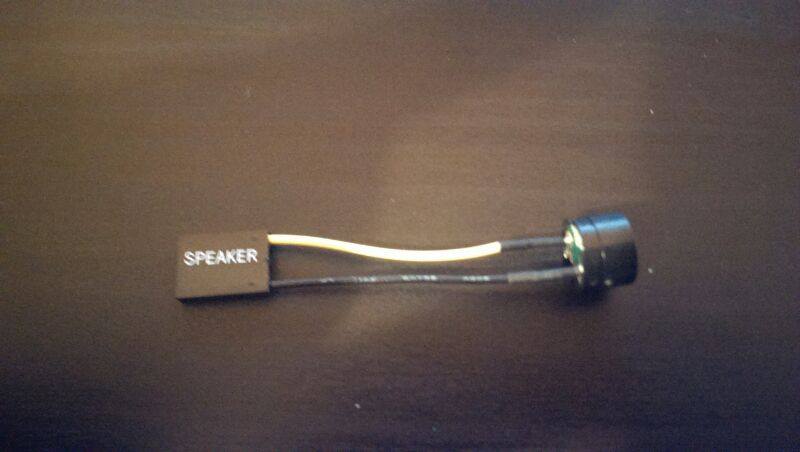

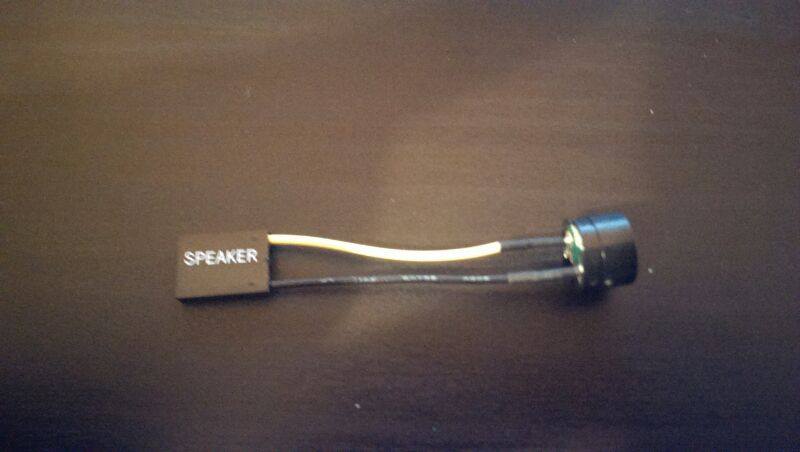

hab gestern meinen rechner zusammengebaut und hab diesen teil noch übrig kann mir einer sagen wo es hin muss

Mainboard ist ein Gigabyte H87-HD3



[Darkscream]

Speaker
Ist das teil was die Beepps macht.



[xCtrl]

Das ist der Piezo... der kleine Piepser, der dir bei krankheiten vom Board diese per Beepcodes mitteilt.

Der kommt mit auf die Stiftleisten im Bereich, wo Du die Anschlüsse für Power Button und LEDs hast



[solalaunddada]

habs mir schon gedacht was des ist aber da ich in den bereich neu bin weiß ich trotzdem net genau wo des hin kommt habt ihr nen foto vllt



[JamesFunk]

Den muss man nicht zwingend einbauen.

http://www.mindfactory.de/images/product_images/1280/856363_0__49363.jpg

Unten in der Mitte steht Panel (die ganzen bunten Pins zwischen den USB Anschlüssen). Davon oben rechts die 4 orangen sind die richtigen.



[Uwe F.]

http://content.hwigroup.net/images/products/xl/186529/gigabyte_h87mhd3.jpg

Links unten auf "SPEAK", weisse Stiftleiste.



[Sanco]

Das ist der Speaker der nachher piept wenn du den Rechner anmachst. Steht im Handbuch nach wo du in anschließen musst. Meistens irgendwo am Rand des Mainboards. Falls du kein Handbuch hast:

http://www.gigabyte.de/products/product-page.aspx?pid=4516#ov



[muhmaster]

Im Handbuch findest du Bildchen dazu.



[AdoK]

Steht doch schon auf dem Anschlussstecker drauf 'Speaker' und wo du ihn aufsteckst? Auf dem Header (Steck-/ Pinleiste) für das Frontpanel wo also An-/ Ausschalter, Reset-Schalter, HDD-LED, Power-LED usw. angeschlossen. Wo das alles genau ist, verrät dir das Handbuch vom Motherboard.



[solalaunddada]

aso da wo der power led und hdd zeug hin kommt naja braucht man ja net wirklich oder ?



[Darkscream]

Solange die Kiste läuft ist das Teil unnötig.



[jodd]

naja braucht man ja net wirklich oder ?


Spätestens wenn dein MB mal ein Wehwehchen hat und es dir mitteilen möchte brauchst du es.



[JamesFunk]

http://content.hwigroup.net/images/products/xl/186529/gigabyte_h87mhd3.jpg

Links unten auf "SPEAK", weisse Stiftleiste.

Das ist ein anderes Board H87M-HD3

aso da wo der power led und hdd zeug hin kommt naja braucht man ja net wirklich oder ?

Ganz genau dahin. Der PC funktioniert aber auch ohne.



[solalaunddada]

hmm okay dann hau ichs später schnell mal rein Danke schön für die schnelle hilfe



[bonidinimon]

Würde ich nicht hinmachen, das gepiepse nervt! höchstens dann erst, wenn der PC mal spinnt und man nicht weiss wieso



[cyanmystery]

In grauer Vorzeit, als Soundkarten noch unausgereift oder schlicht sehr teuer waren, ja als man sogar billigst Brüllwürfel vergeblich im kleinen Lädchen um die Ecke suchte, da war dieses kleine Teil auch mal für Spielesound zuständig.
