[Work-Log] Aufrüsten auf einen 5800X3D! Was ist an Leistung möglich!

[Evgasüchtiger]

@MehlstaubtheCat Hey

Spread ist deaktiviert

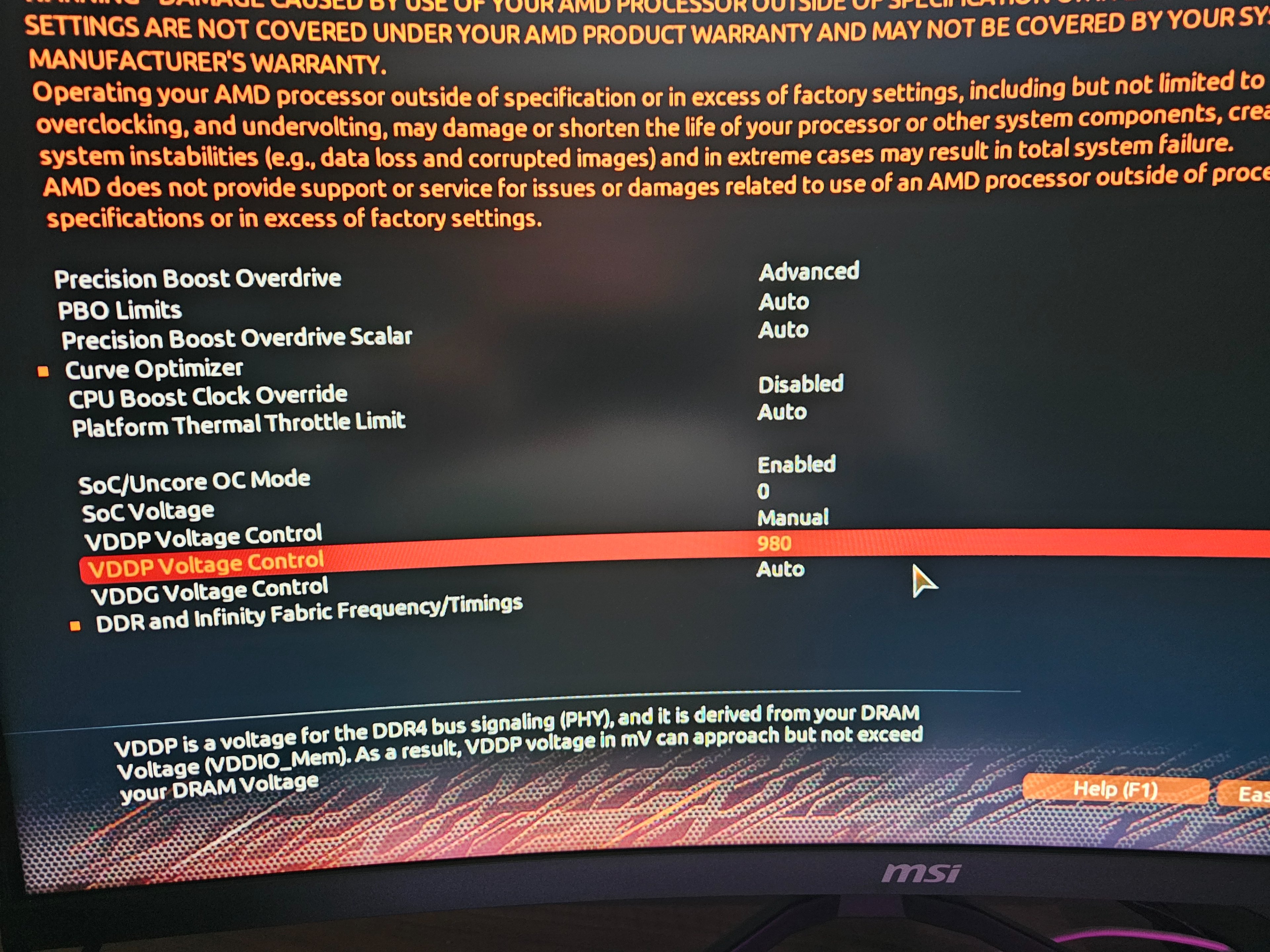

VDDP so wie aufn Pic? Die anderen 2 Spannungen müsste ich wo eingeben?



[MehlstaubtheCat]

Hi!

VDDG Voltage Control > Manuel!

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat Hey

Jo habe ich ja
aber wo die Spannungen eintragen?...siehe Bild

Vddp voltage Control von 700 auf 980 gesetzt oder ist das was anderes?

die Änderung hat nun CLDO VDDP verändert....ist das richtig so?


Vg



[Evgasüchtiger]

Hi!

VDDG Voltage Control > Manuel!

Gruß
Mehlstaub

Jo muss eben genau wissen welche Spannungen ich jetzt im bios einstellen soll, möchte nichts falsches einstellen und dann raucht mir die Kiste ab. Kann jetzt leider nicht weitermachen



[MehlstaubtheCat]

Hi!

In deinen Screenshot ist VDDG Voltage Control auf Auto das auf Manual
wie ich #3302 geschrieben habe.
Dort dann CCD 0,975V und IOD mal auf 1,0 V. Also CCD 975 und IOD 1000.

SOC (Vcore SOC) ist im Hauptmenü, dort hast du im
Screenshot 1,076 V stehen, sollte 1,05 V passen.

Timings wie in #3297

Viel Spass beim Testen!

PS: tRDWR versuchen auf 8!

Gruß
Mehlstaub



[Evgasüchtiger]

Hi!

In deinen Screenshot ist VDDG Voltage Control auf Auto das auf Manual
wie ich #3302 geschrieben habe.
Dort dann CCD 0,975V und IOD mal auf 1,0 V. Also CCD 975 und IOD 1000.

SOC (Vcore SOC) ist im Hauptmenü, dort hast du im
Screenshot 1,076 V stehen, sollte 1,05 V passen.

Timings wie in #3297

Viel Spass beim Testen!

PS: tRDWR versuchen auf 8!

Gruß
Mehlstaub

Hi!

In deinen Screenshot ist VDDG Voltage Control auf Auto das auf Manual
wie ich #3302 geschrieben habe.
Dort dann CCD 0,975V und IOD mal auf 1,0 V. Also CCD 975 und IOD 1000.

SOC (Vcore SOC) ist im Hauptmenü, dort hast du im
Screenshot 1,076 V stehen, sollte 1,05 V passen.

Timings wie in #3297

Viel Spass beim Testen!

PS: tRDWR versuchen auf 8!

Gruß
Mehlstaub

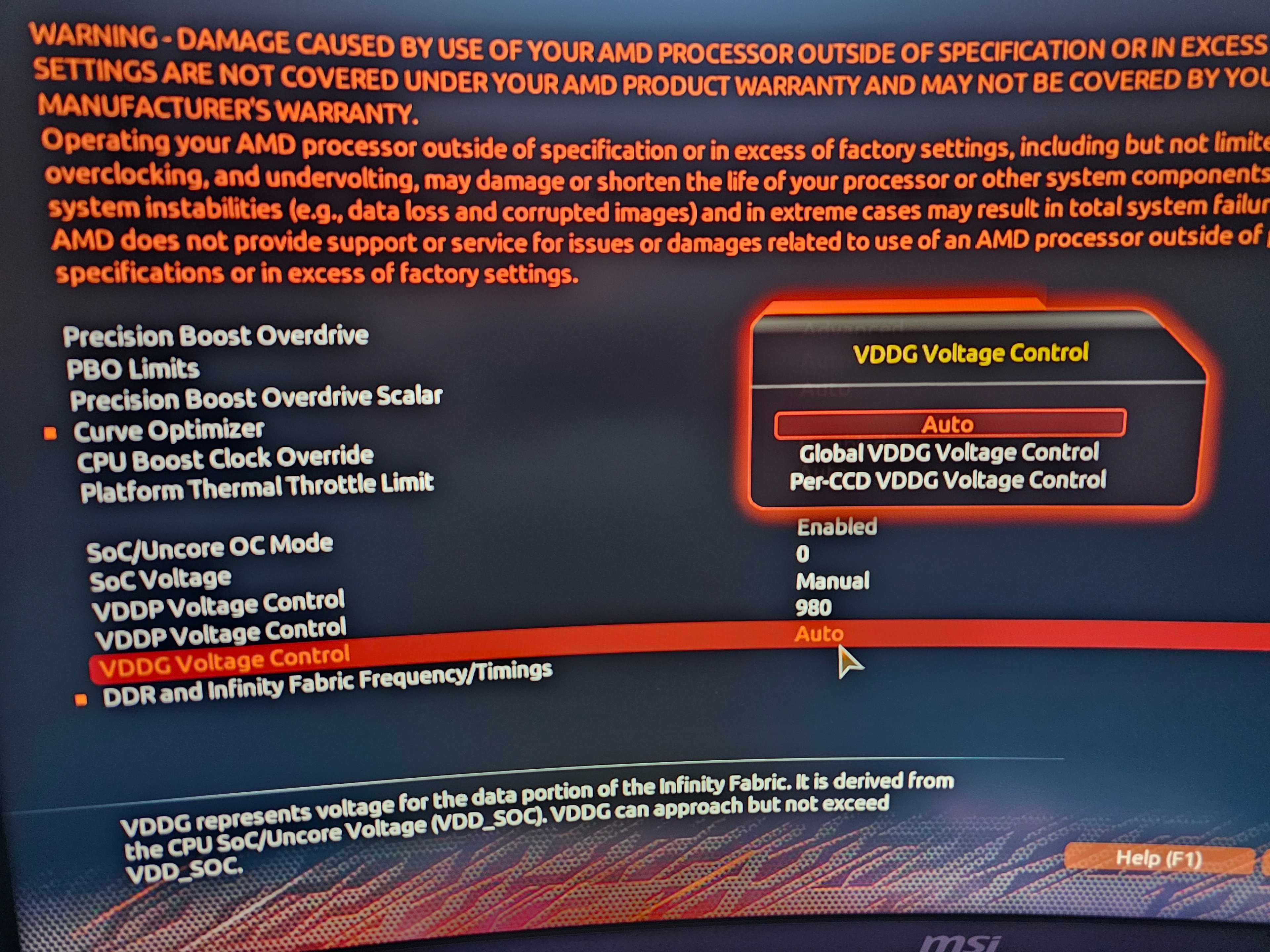

Da steht kein Manuel...Darum hab ich auf Auto gelassen.
CCD und IOD finde ich nicht wo ich die Spannung einstellen kann. Das ja mein Problem.
VDDP Voltage control auf 980 ist richtig oder?
Vsoc muss ich so hoch...sonst laufen die scharfen Timings nicht fehlerfrei.



[MehlstaubtheCat]

Hi!

Wenn du bei VDDG Voltage Control von Auto auf manual gehst,
geht unten dann CCD und IOD aus für die Spannungen!

Mach mal einen Screenshot!

Ich hab schon so viele Gigabyte Boards gemacht,
das hab ich noch nie anders gesehen!

Neuste Bios Version drauf?

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat Hab doch ein Screenshot bei gelegt...wie man sieht ist dort kein manuell. Verstehe es irgendwie nicht 🙈

Ja bios ist natürlich aktuell ☺️



[MehlstaubtheCat]

Hi!

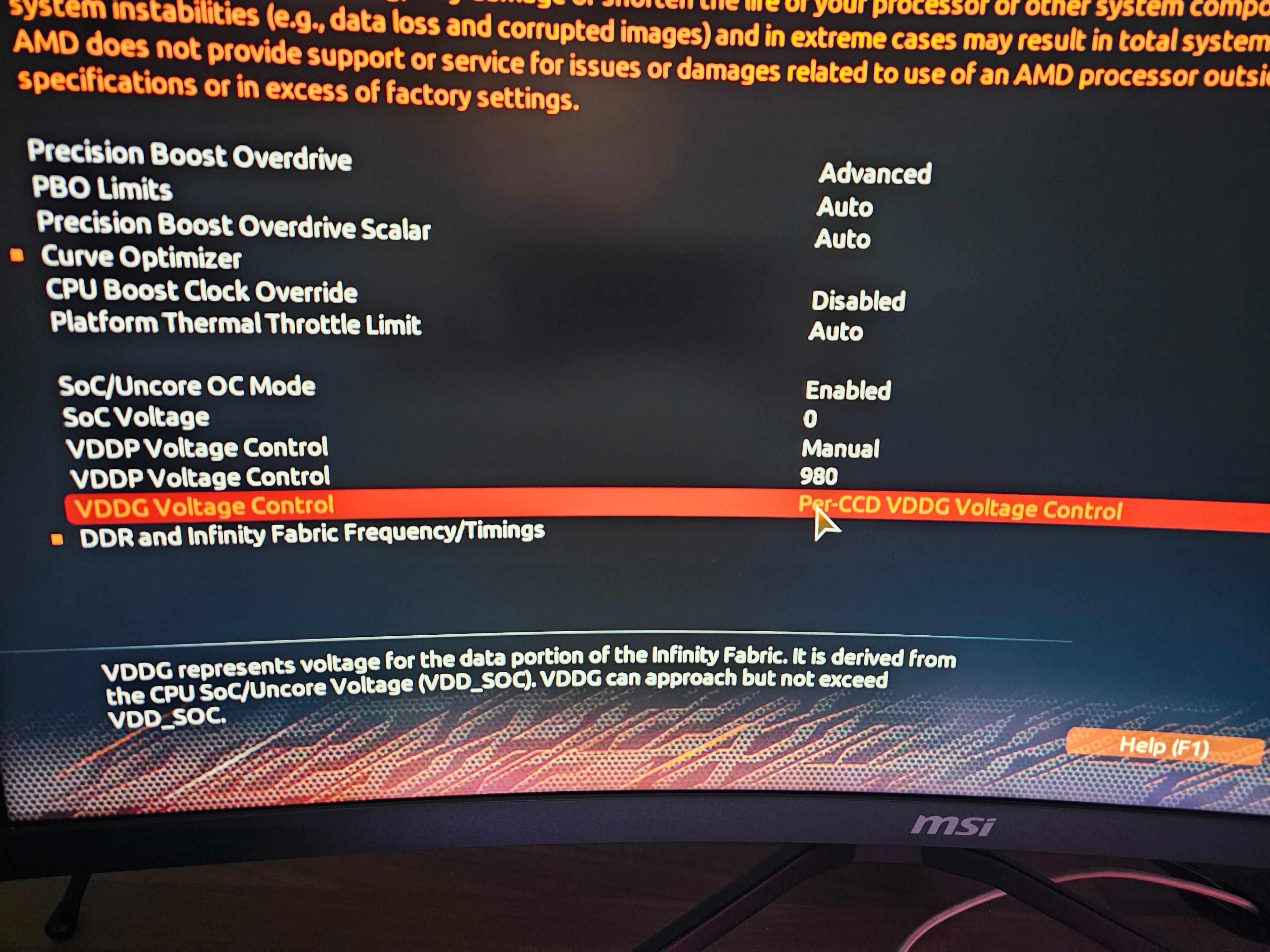

Per CCD VDDG Voltage ist doch manual!
Was versteht man da nicht?
Warum klickst dich da nicht einfach selber mal durch?

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat

Ergänzung (1. März 2026)

Hab ich doch



[MehlstaubtheCat]

Hi!

Das kann so nicht sein! Das wohl ein Bug!
Da geht ein Menü nach unten normal auf und da kann man dann alles andere einstellen...

Weiß nicht was da nicht passt.

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat Darum bin ich ja auch überfragt...und denke mir ...bin ich zu blöd.....na supi...

VDDP Voltage control auf 980 ist richtig oder?

Ergänzung (1. März 2026)

Dann teste ich erstmal so...Nur mit vddp ....Ohne vddg.... wenn jemand eine Lösung hat wegen dem vddg dann lasst es mich wissen....habe per google nichts gefunden

Ergänzung (1. März 2026)

Hi!

Das kann so nicht sein! Das wohl ein Bug!
Da geht ein Menü nach unten normal auf und da kann man dann alles andere einstellen...

Weiß nicht was da nicht passt.

Gruß
Mehlstaub

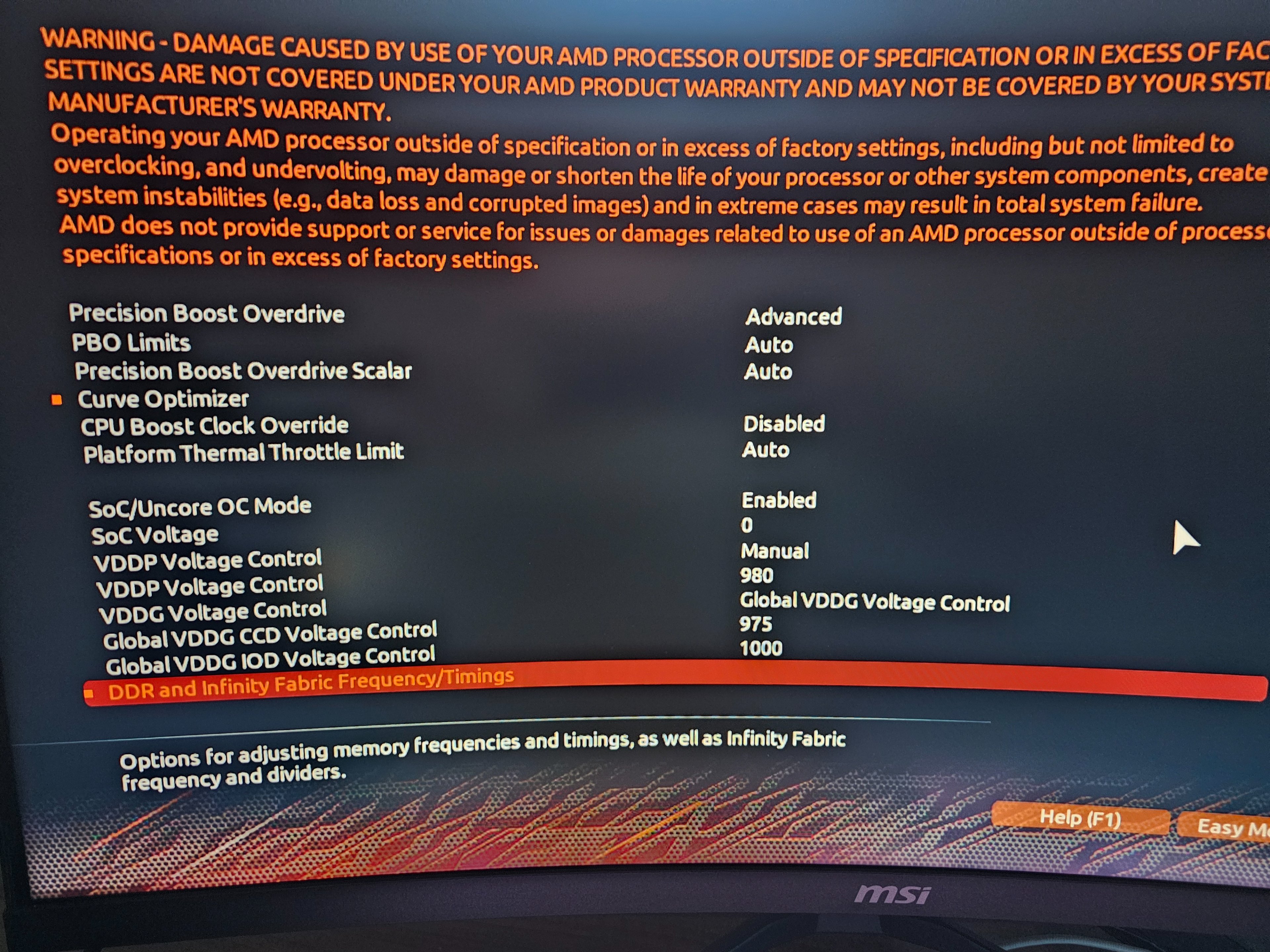

Ich habe es 😁 ich muss auf Global VDDG Voltage Control gehen...Nun geht's 🤣

So ist richtig oder?



[MehlstaubtheCat]

Hi!

Endlich! Ja so passt es!

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat



[Evgasüchtiger]

Hi!

Endlich! Ja so passt es!

Gruß
Mehlstaub

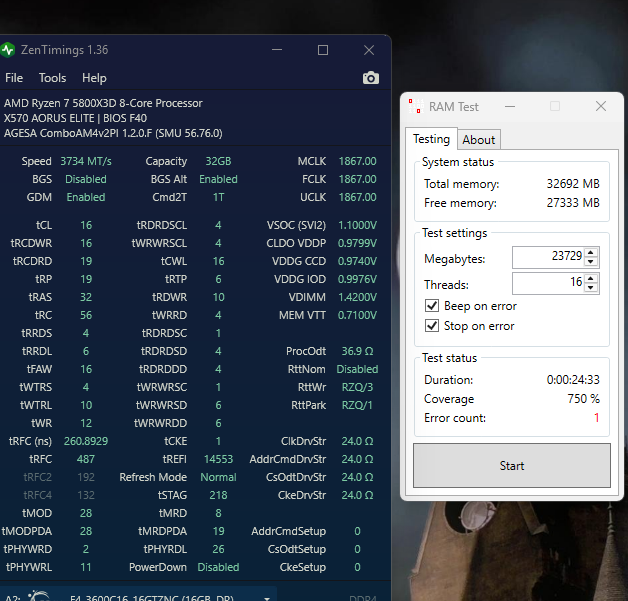

leider funkt nicht......habe schon von trdwr 8 wieder auf 10 gegangen



[MehlstaubtheCat]

Hi!

Schade!

Die tRFC noch auf 504!
tRC * 9 sollte besser laufen als die 487.

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat Ok dann stelle ich tRFC auf 504.


Das olle RZQ und Ohm Gedönst habe ich ja auch alles manuell eingegeben statt auf Auto. Bringt dieses eventuell die Instabilitäten? Bringen diese überhaupt Leistung?



[MehlstaubtheCat]

Hi!

Das ganze "Ohm Gedönz" wie du es nennst,
ist mit das wichtigste für den RAM rüber zum CPU-Speichercontroller überhaupt.
Allein das die Impedanz vom Bus passt,
die Endwiderstand ist wichtig damit auf dem Bus so wenig rauschen ist wie nur möglich,
damit das Taktsignal so sauber wie möglich übertragen wird.

Das Ganze ist hochkomplex, als es mit "Gedönz" kleinzumachen!

Die Einstellungen sind optimal so wie sie bei dir eingestellt sind!

Ja hier kann man auch Leistung verschenken, wenn man nicht aufpasst!

Gruß
Mehlstaub



[Evgasüchtiger]

@MehlstaubtheCat War nicht so gemeint 😘 Wollte die ganzen Abkürzungen nicht alle schreiben...nicht alles in die Goldwaage legen...das Leben ist schon Ernst genug. Aber danke für deine Mühe und Hilfe. Ich lass gleich dann über Nacht die 504 laufen...Danach gucken ob die trdwr 8 laufen



[Evgasüchtiger]

Hi!

Das ganze "Ohm Gedönz" wie du es nennst,
ist mit das wichtigste für den RAM rüber zum CPU-Speichercontroller überhaupt.
Allein das die Impedanz vom Bus passt,
die Endwiderstand ist wichtig damit auf dem Bus so wenig rauschen ist wie nur möglich,
damit das Taktsignal so sauber wie möglich übertragen wird.

Das Ganze ist hochkomplex, als es mit "Gedönz" kleinzumachen!

Die Einstellungen sind optimal so wie sie bei dir eingestellt sind!

Ja hier kann man auch Leistung verschenken, wenn man nicht aufpasst!

Gruß
Mehlstaub

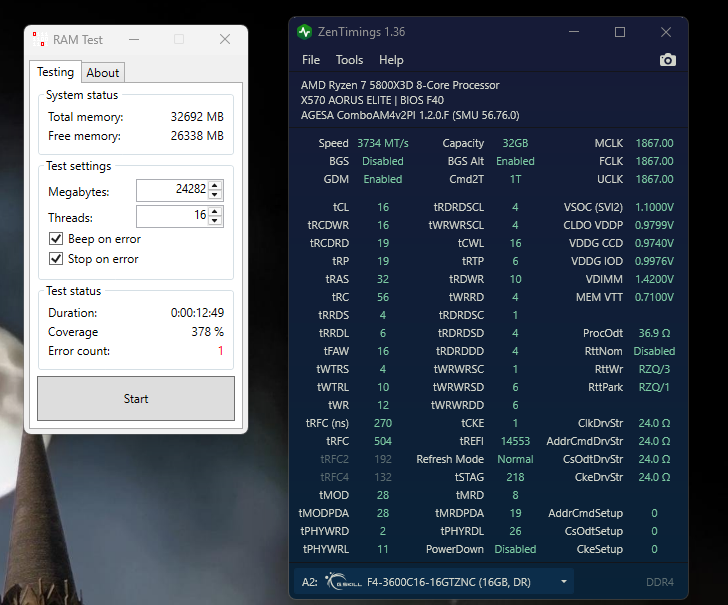

merkwürdig...läuft auch nicht. mit den Spannungen auf auto lief besser....ist eine Spannung noch zu niedrig?
