Zwei Netzwerke untereinander verbinden.

[Bluemo]

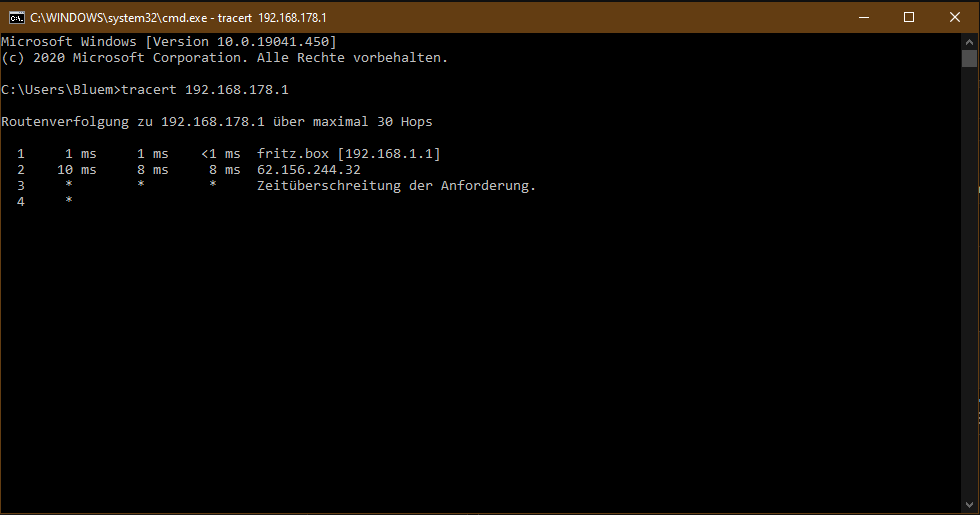

So @brainDotExe habe jetzt eine ganze zeit lang rumprobiert und bekomme es nicht hin. Habe versucht mit tracert mal nachzuverfolgen was das paket macht. Es geht von meinem Rechner in die Fritz Box und von da aus auf eine mir unbekannte ip adresse. Sprich das signal kommt nichtmal an dem Router/Server an.



[benneq]

Kannst du uns mal ein Bild malen wie die Netzwerke aussehen und wie sie verbunden sind?



[Bluemo]

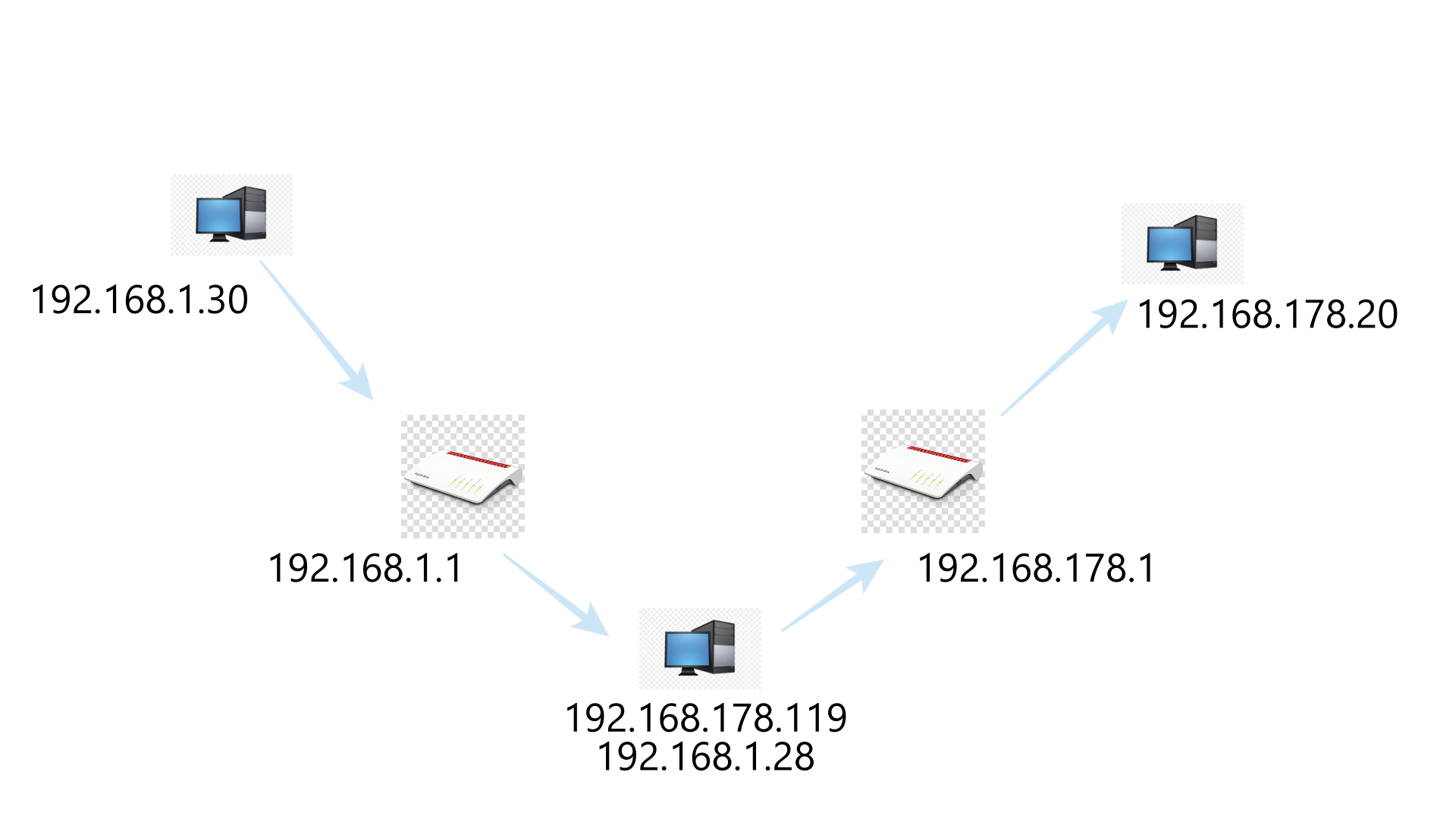

Hier einfach mal eine kleine zeichnung. Nur das im Netzwerk natürlich noch mehr endgeräte sind wie zum Beispiel Fernsehr oder Konsolen.

Ergänzung (9. September 2020)

Ich kenne nichtmal die IP zu der er versucht aufzulösen.

Ergänzung (9. September 2020)

Okay also die IP Müsste von der Vermittlungsstelle sein. Das heißt das Paket geht nicht im Netzwerk rum sondern geht nach draußen.



[benneq]

Vom Bild her sieht's korrekt aus. Viel kann man da ja auch nicht falsch machen

Und die anderen Pings funktionieren korrekt? Also von 192.168.1.30 auf 192.168.1.28 (und umgekehrt) und von 192.168.178.20 auf 192.168.178.119 (und umgekehrt)?

Hast du sonst mal alle Geräte neu gestartet? Also sowohl die Router, den Server als auch die Clients. Bin mir nicht sicher, ob Windows oder die FritzBox die Einstellungen sofort anwenden.



[Bluemo]

Also gehen wir es nochmal durch was ich in der Fritz Box eintragen muss. Ich trage bei IP Adresse ein Die Ip adresse der Fritz Box die ich erreichen möchte. Als Subnetz die Adresse des Zielnetzwerkes und als Gateway die Adresse des Router/PC´s aus dem Sender Netzwerk. Soweit richtig?

Ergänzung (9. September 2020)

Vom Bild her sieht's korrekt aus. Viel kann man da ja auch nicht falsch machen

Und die anderen Pings funktionieren korrekt? Also von 192.168.1.30 auf 192.168.1.28 (und umgekehrt) und von 192.168.178.20 auf 192.168.178.119 (und umgekehrt)?

Hast du sonst mal alle Geräte neu gestartet? Also sowohl die Router, den Server als auch die Clients. Bin mir nicht sicher, ob Windows oder die FritzBox die Einstellungen sofort anwenden.

Ja die Pings funktionieren alle. Ich komme ja auch von dem Router/PC auf beide fritten drauf.



[benneq]

Was mir bei deiner FritzBox Einstellung noch aufgefallen ist: Du hast da in der Statischen Routing Tabelle das Netzwerk "192.168.178.1" angegeben. Das ist aber natürlich nur die IP eines Geräts innerhalb des Netzwerks. Versuch's mal mit "192.168.178.0" um das gesamte Netzwerk zu adressieren.

Ansonsten noch mal 'nen Schritt zurück: Sind die beiden Netzwerke nun physikalisch getrennt? Also hat der "Server" zwei physische Netzwerkanschlüsse, oder ist es ein Anschluss mit 2 IP Adressen?



[Bluemo]

@benneq Es ist die Netzwerkkarte https://www.amazon.de/gp/product/B07TD58PBQ/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1 da stecken bei kabel drin aber ich könnte auch noch den onboard anschluss nutzen.



[brainDotExe]

Wie @benneq schon richtig angemerkt hat, das Netzwerk in den beiden Routen ist falsch. Es muss auf .0 enden.



[Bluemo]

@brainDotExe Also ich habs umgestellt es funktioniert endlich Dankeschön -



[xxMuahdibxx]

auch der "Verkehr" nach draussen oder nur im Netz jetzt?



[Bluemo]

also ich habe ganz normal internet und die anfragen die ich in den netzen verschicke kommen auch an



[benneq]

Fragt sich jetzt nur noch was mit DHCP Requests passiert. Wenn die vom Server durchgeleitet werden, und dann von der falschen FritzBox beantwortet werden, könnte das ungünstige Konfigurationen auf den Clients ergeben, wo dann der Internet Traffic über den Server zur anderen FritzBox geroutet wird.



[Bluemo]

Eigentlich sollte es da keine Probleme geben da ja nur der interne Verkehr geroutet wird. Externe Anfragen kommen ja garnicht durch die Route durch. Oder seh ich das falsch. Die haben ja nie zwei Ziele zur Auswahl da der Adressbereich von Box zu Box unterschiedlich ist.

Ergänzung (9. September 2020)

@benneq oder meinst du externe anfragen auf den Server/PC der jetzt als Router fungiert? Aber selbst da werden die Clients ja durch die öffentliche ip und die metrik zur richtigen box geroutet



[benneq]

@benneq oder meinst du externe anfragen auf den Server/PC der jetzt als Router fungiert? Aber selbst da werden die Clients ja durch die öffentliche ip und die metrik zur richtigen box geroutet

Ich meine DHCPDISCOVER und co.. Da werden keine Rechner per IP oder MAC angefragt, sondern es wird ein Broadcast an alle Geräte im Netzwerk geschickt und alle DHCP Server können dann darauf antworten und ihre Konfiguration anbieten.
Stellt sich halt nun die Frage, ob die DHCP Requests durch den Server durchgehen und die andere FritzBox erreichen können oder nicht.



[till69]

DHCP Requests dürften eigentlich ohne DHCP relay agent nicht durchgehen.



[Raijin]

Ich persönlich würde das dennoch nicht über einen Windows 10 PC machen. Windows ist schon aus Sicht von Microsoft kein Router, nicht mal Windows Server. Deswegen kann Windows auch nur sehr rudimentär routen. Mircosoft vertritt offiziell die Ansicht, dass Clients Clients sind, Server Server und Router Router. Von Policy Based Routing hat Windows daher noch nie etwas gehört. Das ist für den vorliegenden Fall zwar auch nicht notwendig, aber es zeigt eben warum Windows sich nur sehr bedingt als Router eignet.

Stattdessen würde ich ganz einfach einen EdgeRouter-X für 50€ in die Mitte stellen, an eth0 zB die 192.168.178.2 einstellen, an eth1 die 192.168.1.2 und das war es effektiv auch schon an Konfiguration am ERX. Firewall, NAT, DHCP, etc benötigt man ja nicht und muss es daher auch nicht weiter konfigurieren. Die statischen Routen in den Fritzboxxen braucht man ja eh bzw. die sind ja jetzt schon drin (wenn ich die IPs jetzt nicht vertüddelt habe).

Der Vorteil eines separaten Routers: Der Server - wobei es ja gar kein Server im eigentlichen Sinne ist - muss nicht zwingend 24/7 laufen und besagter Router hat deutlich mehr Möglichkeiten, den Traffic zwischen den Netzwerken zu reglementieren. Das wird insbesondere dann wichtig, wenn eines der Netze eben doch gewisse Dinge privat halten möchte.
