4K-HDR-Displays an Thunderbolt-Docks: Versuch einer Übersicht (60/120 Hz)

Anzony · 21. August 2021

Ray519 schrieb:
Richtig faszinierend war folgendes: Ich stecke meinen AW3821 als 4ten Monitor an, es sind schon 3 aktiv. Aber Windows wechselt nicht von alleine die Anordnung, da es eine neue Konstellation ist. In diesem Fall gab es das Bandbreiten-Limit selbst mit ganz ordentlichem Deaktivieren des TVs (nur noch 2 aktive Monitore) und anschließendem Aktivieren des AW3821. Es scheint also gar nicht irgendwas transientes zu sein, weil er unmittelbar beim Einstecken die Monitor-Config ändert. Sondern schlicht: wenn ein Monitor über dem Monitor-Limit angesteckt wird, ist dieser Port limitiert, bis zum Ausstecken.

Sehr interessante Beobachtung, dass Deaktivieren nicht gleich Ausstrecken bedeutet! Bei Tests muss man also wirklich immer umstecken. Das ergänze ich Mal im ersten Thread als Info, wenn das recht ist.

Ray519 · 21. August 2021

Gerne.
Aber der Typ von Intel der mein Ticket bearbeitet hatte in der Mail durchaus einen überraschten Eindruck dazu gemacht, also vielleicht ist das Teil meines Problems und nicht immer so. Aber sicher ist sicher.

Anzony · 21. August 2021

Ray519 schrieb:
Und da ist das vermutete System auch schon wieder kaputt.

Ich habe noch keinen FullHD-Monitor dazu bekommen limitiert zu werden.
Auch meine beiden WQHD Monitore bekomme ich mit den gefunden Methoden nicht dazu dass auch nur einer von beiden limitiert, wenn ich sie beide direkt ans Notebook anschließe.
Ich bekomme allerdings meinen U2515H limitiert (FullHD statt WQHD) wenn ich ihn als 4. Monitor hinter meinen U2520D daisy-chaine.
Aber wenn ich den U2520D hinter den U2512H daisy-chaine scheint es kein Limit zu geben.
Ich habe auch keine limitierte Kombination gefunden, bei der das interne Display noch an ist.
Für meine beiden WQHDs habe ich alle 4 Kombinationen probiert (jeweils MST an/aus).

WTF? Also doch irgendwas UltraWide oder G-Sync spezifisches?
Jetzt muss ich mal schauen ob ich dazu im Intel Support Forum einen Thread eröffnet bekomme, weil ich habe sowas von keine Hoffnung, dass ich das einem Dell Mitarbeiter erklärt bekomme...

Edit:
Eine Kombo habe ich noch gefunden, bei der muss ich aber leider das WD19TB als HDMI 2.0 Adapter missbrauchen. UHD-TV + AW3821 + U2520D (@UHD, weil via HDMI kann der UHD@60).
Hier ist es wirklich so dass der zuletzt eingesteckte Monitor limitiert wird auf max. die Hälfte egal welcher von den 3 externen Monitoren es ist.

Edit2:
Ticket bei Intel-Support angelegt und die scheinen auch daran interessiert und haben nach diversen Logs gefragt...

Ich bin gespannt, ob Intel etwas rausfinden kann. Wie du ja sagst, hängt es sicher an deren Software, wenn weder Bandbreite noch Monitor-Anzahl der Grund für die Limitierung sind.
Dieses merkwürdige Verhalten kommt aber nur, wenn der AW3821 zu den angeschlossenen Displays zählt, richtig? (Ich bin mir nicht sicher, was du noch neben den drei U25xx-Bildschirmen angeschlossen hattest.)

Ray519 · 21. August 2021

Anzony schrieb:
Dieses merkwürdige Verhalten kommt aber nur, wenn der AW3821 zu den angeschlossenen Displays zählt, richtig?

Ich weiß gerade nicht mehr auswendig was ich hier geschrieben hatte, aber ich hatte diese Verhalten letztendlich ja mit meinem AW3418 und dem AW3821 getrennt gesehen. Konnte es dann aber auch noch mit meinem UHD-TV nachstellen (UHD@60 limitert auf 30Hz) (zugegeben via AV-Receiver aber trotzdem ist das ja keine exotische Auflösung mehr) und mit meinem U2520D (via HDMI 2.0 frisst der auch UHD@60). Hier auch ohne irgendeinen Alienware oder Ultrawide Monitor am System.

Also scheint es nicht nur "Ultrawide Gaming High-Refreshrate" zu sein, sondern etwas dass doch mehr Leute betreffen könnte.
Mit AW3821 + UHD-TV + UHD-Monitor konnte ich auch jeden davon reihum limitieren lassen.

Meine Vermutung ist also eher dass es Monitore betrifft die am Limit von HBR2 / HDMI 2.0 rangieren. Das würde auch so halb passen, dass mein daisy-gechainter WQHD Monitor auch limitiert wurde, aber nicht in allen Kombinationen und eben nicht, wenn er direkt angeschlossen war.

-Edit: mein heißer Tipp, wieso das so wenige betrifft: Wer hat schon Zugang zu allen 4 DP-Ports die die Intel Onboard-Grafik im Vollausbau bietet (bis Tiger-Lake) und schließt dann an quasi jeden davon Monitore an, die fast die volle Bandbreite brauchen können. Die meisten Notebooks bieten ja nicht ansatzweise die Anschlüsse dafür. (und mein Notebook muss ja schon auf Akku laufen, wenn ich diese Experimente mache, denn ich belege ja dann auch meinen Ladeanschluss 😁)

species_0001 · 26. August 2021

Danke für die Mühen dieses Threads

neues-Mitglied · 30. August 2021

Anzony schrieb:
Dell Latitude 7480
JHL6340 Alpine Ridge 2016
TB3 mit 2x DP1.2 Lenovo Thunderbolt 3 Dock Gen2 (40AN)
JHL7440 Titan Ridge 2x 4K@60, 1x HDR (DP1.4-Bildschirm am TB3-Port: 10bit)

Danke für die gute Übersicht. Habe den gleichen Laptop aber über meinen Adapter i-tec USB-C Display Port 60Hz METAL ADAPTER wird der Monitor nur als 8-Bit erkannt. Hast du an dem Laptop noch irgendwas eingestellt oder liegt es an meinem Adapter, dass er nicht mit 10 Bit läuft?

Ray519 · 30. August 2021

neues-Mitglied schrieb:
liegt es an meinem Adapter, dass er nicht mit 10 Bit läuft?

Einfache USB-C auf Displayport Adapter sollten sich eigentlich nicht in so was einmischen, weil es vorher wie hinterher schlicht Displayport ist. Diese Probleme fangen erst an, wenn auf mehrere Displayport-Ausgänge aufgeteilt wird (MST), oder auf HDMI oder so adaptiert wird.

Aber ich habe in den Intel Treibern auch noch keine Auswahlmöglichkeit für die Bittiefe gefunden. Der Umstieg auf 10Bit passiert bei mir automatisch, wenn HDR angeschaltet wird und noch genügend Bandbreite frei ist. Ich habe noch nichts gesehen um bei Intel auf 10Bit ohne HDR zu wechseln. Liegt es vllt daran?

neues-Mitglied · 30. August 2021

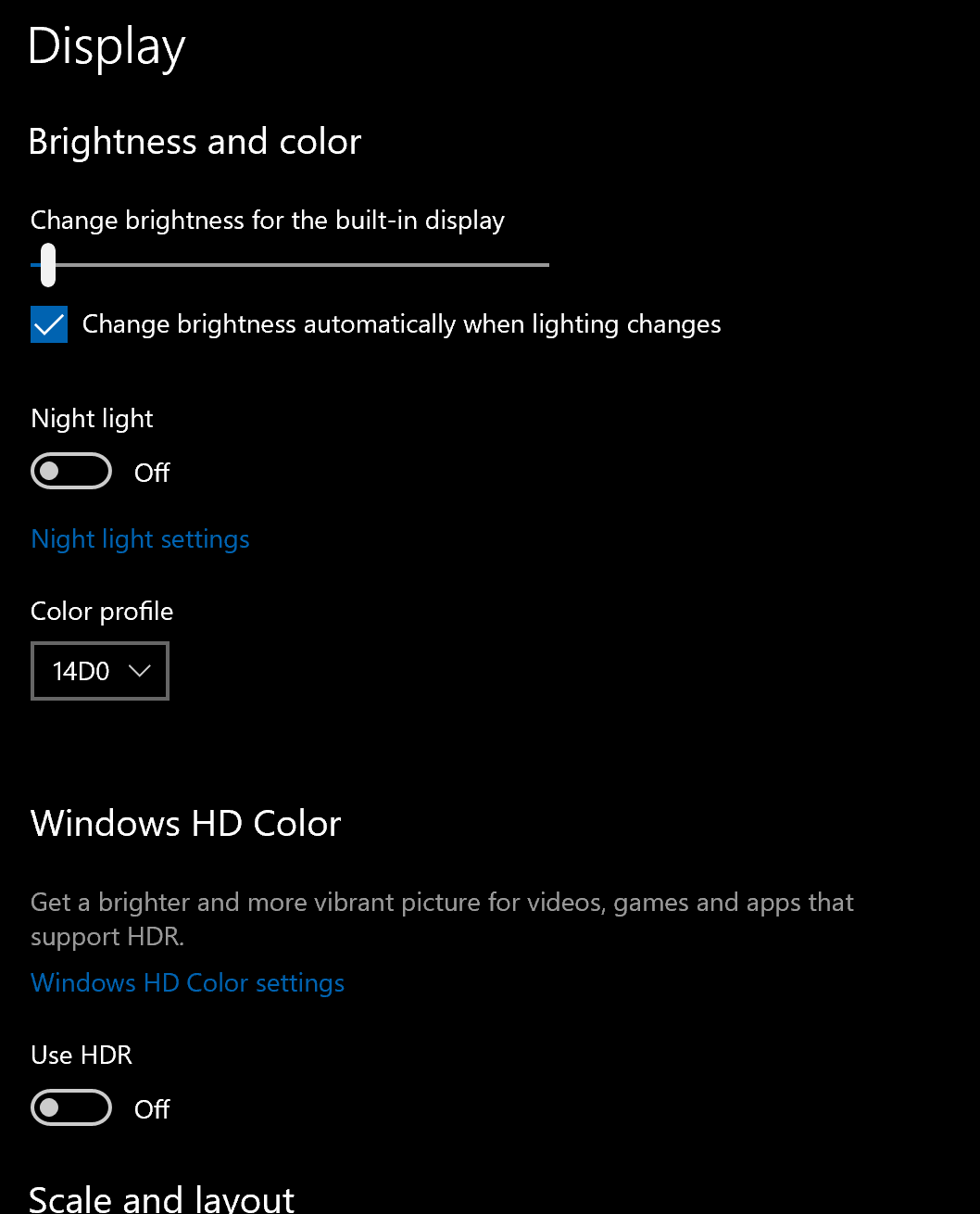

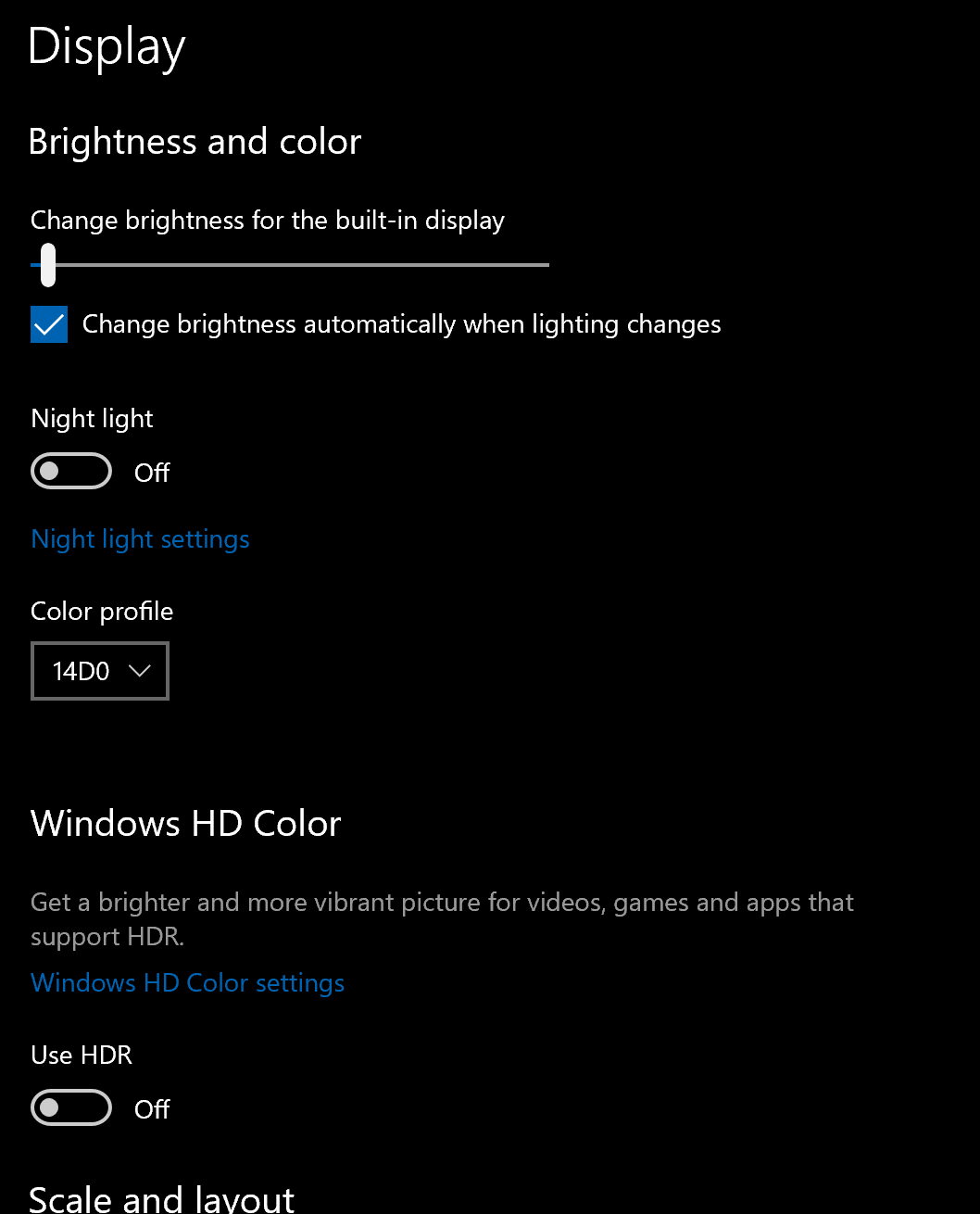

Wo hast du denn HDR eingeschaltet? Habe keine Erfahrung mit internen Intel-Chips.

Hab nochmal nach dem Adapter im Netz gesucht. Auf einer anderen Seite steht, dass er nur DP 1.2 kann, was bei Mindfactory leider nicht angegeben war. Kann es daran liegen? Ich hab jetzt nochmal einen bestellt, der offiziell DP 1.4 unterstützt. Mal sehen.

Ray519 · 30. August 2021

In Windows.
In dem spezifischen Fall von USB-C auf Displayport sollte es nicht notwendig sein einen DP 1.4 Adapter zu haben um HDR mit den Bandbreiten von DP 1.2 zu nutzen. Technisch gesehen sind die Adapter eigentlich nicht DP-Versionen Spezifisch, sondern Geschwindigkeiten Spezifisch (HBR2 vs. HBR3). HDR ist zwar erst seit DP 1.4 spezifiziert, aber geht durchaus auch durch HBR2 Kabel etc durch.

Wenn dein Monitor kein HDR kann, wird die Option auch nicht angeboten.

neues-Mitglied · 30. August 2021

HDR hab ich aktiviert, Monitor bleibt aber auch 8bit. An meinem anderen PC geht es ja mit 10 Bit, daher versuche ich herauszufinden, woran es liegt. Wenn Anzony den gleichen Laptop hat, scheint es daran zumindest nicht zu liegen. Werde berichten, sobald der andere Adapter da ist.

Anzony · 31. August 2021

Ich hatte damals gar nichts verändert und war überrascht als ich automatisch 10bit bekam durch die Aktivierung von HDR.

Ich habe dieses Notebook leider nicht mehr zur Verfügung, um weitere Tests zu machen. Aber ich bin gespannt zu hören, ob dein neuer Adapter hilft.

neues-Mitglied · 2. September 2021

Hab jetzt einen 1.4 Adapter von Amazon. Lässt sich leider auch damit nicht auf 10 Bit einstellen. Das Menü "Use HDR" von Ray519 erscheint bei mir bei beiden PCs nicht. Trotzdem wird über meine GTX1060 10Bit erkannt, über den DELL-Laptop bleibt es immer auf 8Bit.

Allerdings wird nun immer sofort erkannt, ob der Adapter in der USB-C-Buchse eingesteckt ist oder nicht. Bei dem vorherigen Adapter musste ich auch erst immer das Displayportkabel ein- und ausstecken, bis der Monitor wieder erkannt wurde. Scheint da also Unterschiede bei der Kompatibilität der Adaptern zu geben.

Ray519 · 2. September 2021

Dir ist bewusst, das HDR und 10Bit unterschiedliche Dinge sind?
HDR gibt es noch nicht sooo lange und nutzt am PC typischerweise den HDR10 Standard.

HDR10 geht aber sehr wohl auch mit 8 Bit Farbtiefe.
10 Bit oder mehr Farbtiefe gibt es dagegen schon viel länger und ist traditionell im Grafiktreiber einstellbar.
Nur bei Intel kann man die Farbtiefe nicht manuell einstellen (und konnte man meine ich noch nie), sondern der Treiber wählt die Farbtiefe vollautomatisch und nutzt 10 Bit soweit ich weiß ausschließlich, wenn auch HDR10 an ist.

Vllt hast du zwar Monitore die 10 oder Bit Farbtiefe haben, aber kein HDR-Support.

neues-Mitglied · 6. September 2021

@Ray519 Ja das ist richtig. Eigentlich möchte ich nur 10 Bit Farbtiefe, aber kein HDR. Dann brauche ich also einen Monitor, der HDR10 unterstüzt, um mit dem Intel-Treiber 10 Bit Farbtiefe zu bekommen? Das ist ja komisch, dann bin ich ja froh über meine nVidia Graka in meinem Desktop-PC

Anzony · 2. Oktober 2021

So... viele der Diskussionen bzgl. Kompatibilitäten lassen sich darauf zurückführen ob HBR/HBR2/HBR3 unterstützt werden oder ob die Kette sogar auch DSC-Komprimierung oder auch Adaptive Sync mitmacht.

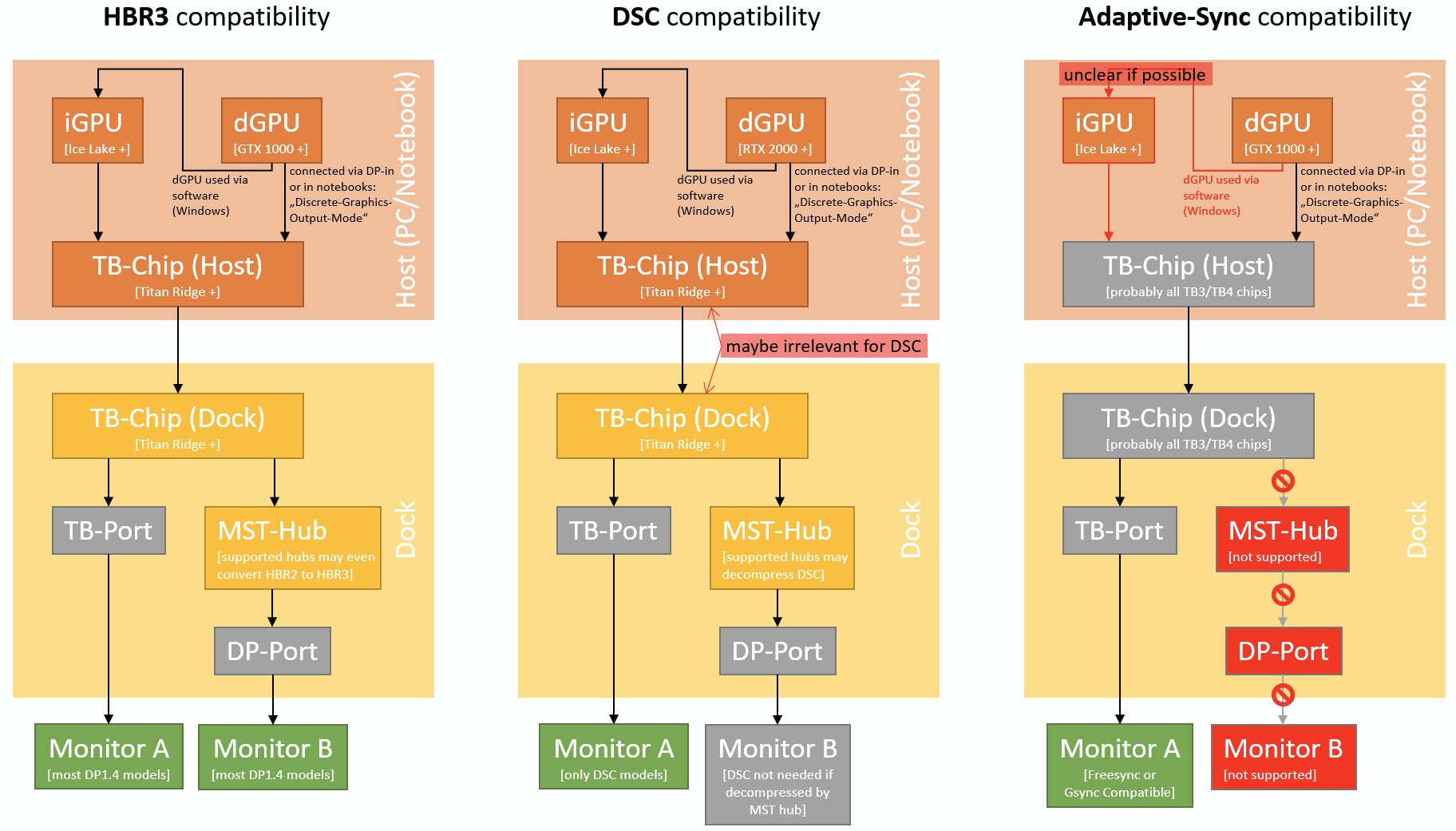

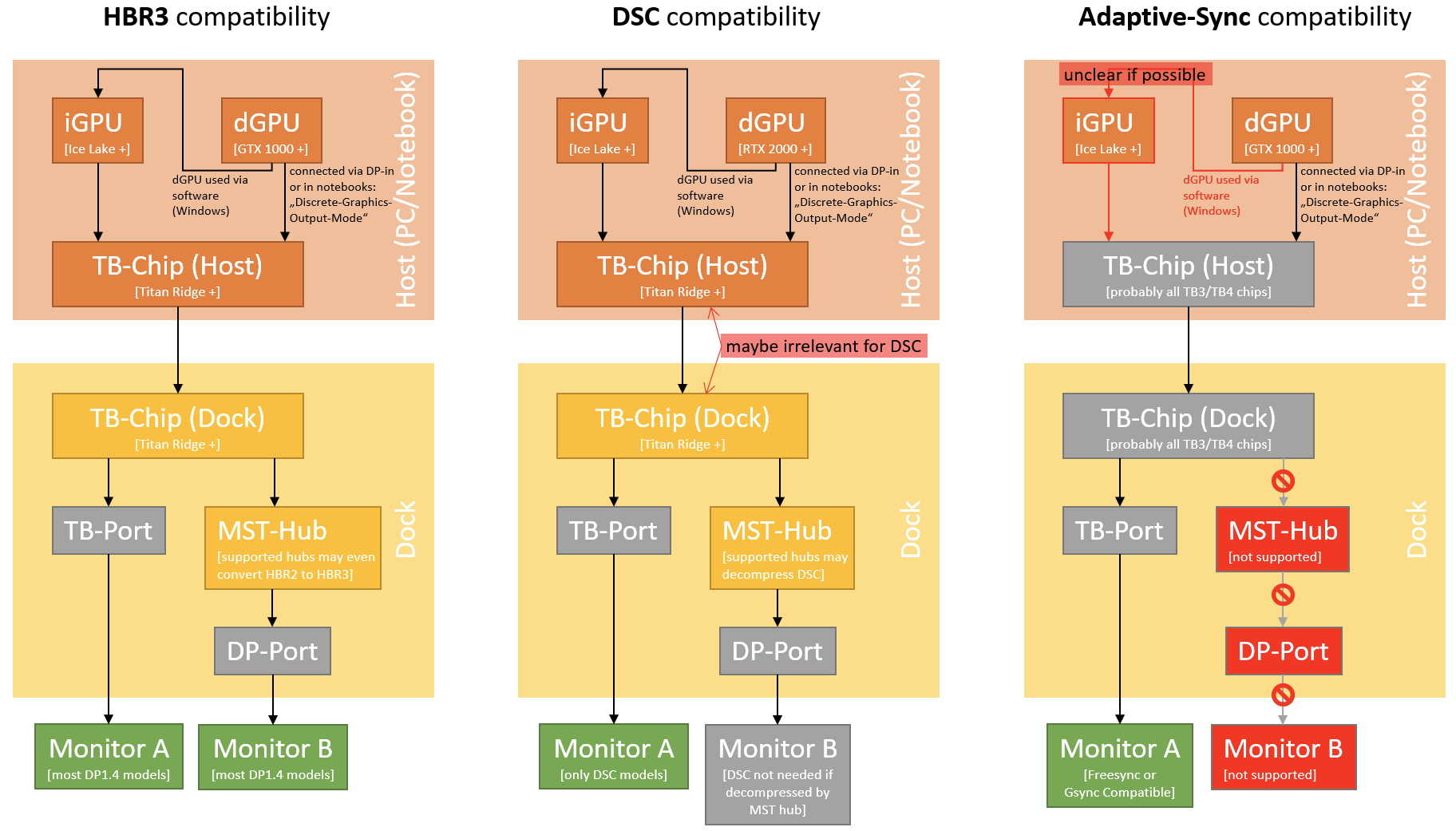

Daher habe ich mal versucht, die relevanten Glieder der Anschluss-Kette darzustellen. Alles was relevant ist, ist farbig dargestellt [mit der Mindest-Anforderung in Klammern]:

Feedback und Korrekturen erwünscht! Ich bin mir bei einigem noch unsicher, deshalb ergänze ich das noch nicht im ersten Post.

PS: Eine dedizierte Grafikkarte lässt sich entweder direkt per Kabel von Grafikkarte zu DP-in-Port auf dem Mainboard reinschleifen oder ohne Kabelverbindung nur per Software einbinden. Daher gibt es im Baum die zwei Pfeile ab "dGPU".

Edit: HBR3-Baum angepasst: bei direktem Thunderbolt-Durchleiten (tunneln) ist zumindest die Generation des Thunderbolt-Chips im Dock egal.

Anzony · 17. Oktober 2021

In freudiger Erwartung der Alder Lake-Prozessoren habe ich die Thunderbolt-Controller-Übersicht bereits entsprechend ergänzt mit den aktuell bekannten Infos.

Im gleichen Zuge habe ich den JHL8340 ausgegraut, da es ihn scheinbar nie gegeben hat. Auf manchen Seiten sieht man sogar, welche Vendor-ID für ihn vorgesehen wurde (1134), auf anderen nicht (dort ist genau der Block von 3 Nummern vor dem JHL8540 ungenutzt geblieben - sicher kein Zufall).

Zur Basistabelle ganz am Anfang: Ich schrieb bisher, dass HDR nicht mit Skylake geht. Beim Desktop-Setup (Z270) habe ich nun mit Kaby Lake nachgetestet - aber leider geht HDR immer noch nicht, da dafür die Firmware des Thunderbolt-Controllers mindestens NVM 14.0 sein muss (Kapitel "Erkenntnisse" habe ich entsprechend ergänzt). Und Asrock bietet leider keine TB-Firmware-Updates an. Doppelt ärgerlich, da sie für das Nachfolge-Mainboard mit Z370 genau den gleichen Controller und USB-C-PD-Controller verwenden und dafür die aktuellere NVM 33 anbieten 😢

Und zu guter Letzt habe ich mal in Vorbereitung auf Windows 11 mal auf die neueren Thunderbolt-DCH-Treiber geschwenkt. Funktional kein Unterschied. Screenshots sind entsprechend ergänzt.

Ray519 · 3. November 2021

Btw, mit den Kommandozeilen Tools unter Linux habe ich auch endlich eine Angabe der Thunderbolt Geschwindigkeit gefunden (20gbit/s oder 40 gbit/s). Ich meine das war "boltctl".

Ray519 · 4. Dezember 2021

Ich habe noch etwas mehr herausgefunden. Ich meine ich hatte mal berichtet, dass ich bei einer 20 Gbit/s Verbindung nur ein Display nutzen kann. Das stimmt so pauschal nicht.

Wenn das erste Display das ich anstecke nur HBR1 nutzt anstatt HBR2 kann ich auch ein 2. Display anstecken. Das sollte also zeigen, dass die Thunderbolt-Controller das nicht nach festen Regeln entscheiden, sondern tatsächlich schauen, wie viel Bandbreite übrig ist und eine 2. Verbindung erlauben, die dann limitiert ist, auf die maximale Displayport Geschwindigkeit, die noch nicht reserviert ist.

Allerdings wird dabei wohl die maximale Displayport-Bandbreite angesehen, und nicht die tatsächlich verbrauchte.

Denn wenn ich einen HBR1 WQHD@60 Monitor (5.3 Gbit/s active bandwidth, 5.8 Gbit/s total bandwidth) zuerst anschließe, kann ich meinen Dell U2520D zusätzlich anschließen (der gibt dann auch eine HBR1 Verbindung an, obwohl er normalerweise von sich aus eine HBR2 Verbindung nimmt).
Wenn ich den selben Monitor allerdings eine HBR2 Verbindung aufbauen lasse, bei selber Auflösung (DP 1.2 + MST an, Monitor nimmt die höchste Geschwindigkeit um Reserven für MST zu haben), kann ich kein 2. Display mehr anschließen.

Auch wenn ich die Bandbreite zum ersten Monitor so weit wie möglich reduziere (800x600, 60.32 Hz -> ~0.69 Gbit/s active bandwidth, 0.86 Gbit/s total bandwidth), kriegt der U2520D nur eine HBR-Verbindung, obwohl Thunderbolt zu diesem Zeitpunkt mehr als die maximal nötigen 17.3 Gbit/s für HBR2 frei haben sollte.
Daraus schließe ich, dass Thunderbolt immer die volle Bandbreite des verwendeten Displayport-Modus reserviert und nicht nur die tatsächlich benötigte Bandbreite, für die aktuelle Auflösung.

Das Intel beschreibt, dass die übrige Bandbreite einer DP-Verbindung trotzdem noch für USB/PCIe genutzt werden ergibt für mich trotzdem noch Sinn, weil da keine fixe Bandbreite reserviert wird, die Pakete also jederzeit aufgehalten werden können, falls Displayport mehr Bandbreite benötigt:

Dafür auch noch Zahlen:
Mit Crystal Disk Mark auf meine USB NVMe SSD schreiben, hinter 20Gbit/s Thunderbolt:
1000 MB/s, ohne Monitore
660 MB/s, mit 1xHBR2 Link, 2x WQHD@60 (via MST)
960 MB/s, mit 1xHBR2 Link, 1x WQHD@60

Ray519 · 7. Januar 2022

So, jetzt habe ich endlich ein Thunderbolt-System mit HBR3, Adaptive Sync und DSC (Intel Alder Lake, UHD 770).
Leider hat mein Mainboard keine Displayport Eingänge, so dass ich nicht auch noch mit der Nvidia GPU als Quelle testen kann.

Meine Erkenntnisse:

Die WD19(TB) kann DSC, denn sie treibt gerade über eine einzelne Displayport Verbindung 2x UHD@60 (via HDMI 2.0) und 1x3840x1600@120 (via Displayport HBR3) an. (das sollten ~41 GBit/s active bandwidth sein, weit über den 25 GBit/s von HBR3, alles am MST-Teil)
Mit dem DSC Setup durch die WD19(TB) geht Intels Adaptive Sync nicht (wird aber im Treiber erkannt. Im Vergleich zu meinem alten G-Sync Test, wo der Support des Displays nicht erkannt wurde. War aber ein deutlich älteres G-Sync Display das sich noch nicht an den Adaptive Sync Standard gehalten hat). Sobald die Intel GPU das probiert wird der Monitor schwarz (AW3821, also natives G-Sync Ultimate, aber Adaptive Sync compatible). Man beachte Intel kann wohl nur DSC 1.1, Nvidia kann auch DSC 1.2a was zu DP 1.4a dazu gehört. Der Synaptics VMM3550 kann laut specs DSC 1.2 ohne a).
Auch faszinierend: Wenn man für einen Monitor die Config ändert werden auch die anderen hinter dem MST Hub häufig neu erkannt, ich nehme an, weil die Bandbreite / Kompression neu verteilt wird...
DSC der WD19 geht auch, wenn ich den TB-Out zu HBR3 zwinge (für den AW3821@144). Nach meinen Tests an einem reinen TB-Hub sollte dann nur noch HBR1 für den MST-Hub im WD19 bleiben. Dank DSC gehen dann immer noch 1xUHD@60 + 1xFHD. Allerdings so instabil, dass nach ein paar Blackscreens nur noch einer der beiden Monitore erkannt wird. Aber trotzdem: 1 vollwertigen HBR3 Port direkt via TB, mit G-Sync/ Adaptive Sync Support + quasi eine weitere HBR2 Verbindung ist mehr als erwartet (und mit nur UHD@60 via MST Hub auch stabil für mich).

FYI: das habe ich alles getestest mit der WD19 hinter meinem CalDigit Element Hub als Kabel-Verlängerung, das könnte die Instabilität also durchaus erhöht haben.

Edit:

Wenn ich meine beiden WQHD@60 Monitore Daisy-Chaine hinter den DSC-fähigen Hub@HBR1 geht nur 1xWQHD+1xFHD@30. Passt zu den Specs vom VMM3550, der nur nach SST dekomprimieren kann, nicht für eine weitere MST-Verbindung.

Anzony · 10. Januar 2022

Wow, tolle Neuigkeiten @Ray519! Danke für die ersten Erkenntnisse mit Alder Lake!
Auf die Frage, ob die WD19TB DSC kann, haben wir ja die ganze Zeit gewartet - und jetzt hast Du es eben selbst getestet, umso besser

Danke auch für die Tests Anfang Dezember. Das versuche ich alles in dem ersten Post zu ergänzen.

Ich fasse zusammen:

die Dell WD19TB unterstützt DSC
Adaptive Sync geht höchstens am Thunderbolt-Port (bereits bekannt), aber das geht nicht mehr wenn DSC vom PC zum Dock genutzt werden muss. (Ob das an DSC 1.1 liegt ist offen.) [Weiter unten sagst Du aber, dass Adaptive Sync und DSC gleichzeitig gingen?]
Displayport-Bandbreiten (HBR, HBR2, HBR3) werden nach Bedarf einmalig zu Beginn durch das System festgelegt und zwar mit jeweils voller, fixer Bandbreite. Daten (USB) haben keine fixe Bandbreiten-Festlegung und nutzen dynamisch die übrig bleibende Bandbreite.
Neukonfiguration im Bildschirm löst Bandbreitenverteilung erneut aus für den Bildschirm selbst und alle nachgeschalteten Geräte
Nach dem MST-Hub vom Dock werden nur SST-Geräte unterstützt
ich muss trotzdem noch ein Alder-Lake System kaufen, damit wir alles nochmal mit eingeschleifter dGPU via DP-in testen können 😉

PS: Sorry, dass ich mich so lange nicht gemeldet habe.
PPS: Frohes neues Jahr, an alle!

PC	Dock	Wunsch-Szenario A: Dual-4K-60Hz Dell U2718Q (DP1.2, HDMI2.0) und LG 32BN67U (DP1.4, HDMI2.0)	Wunsch-Szenario B: Single-4K-120Hz LG OLED 65BX (HDMI 2.1)
Dell Precision 7530 JHL7540 Titan Ridge Coffee-Lake-H Nvidia Pascal	Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge	viele unregelmäßige Kompatibilitäts-Probleme, v.a. nach Standby Bildschirm am TB3-Port muss auf DP1.2 geschaltet sein (dadurch kein HDR) 2x 4K@60, 1x HDR nur am non-TB3-Port	4K@60 HDR 1440p@120 HDR
	Dell WD19TB JHL7440 Titan Ridge	Bildschirm am TB3-Port muss auf DP1.2 geschaltet sein (dadurch kein HDR) 2x 4K@60, 1x HDR nur am non-TB3-Port	wie Lenovo-Dock
	HP Elite Thunderbolt 3 Dock DSL6540 Alpine Ridge 2015	2x 4K@60, 1x HDR nur am TB3-Port (DP1.4-Bildschirm: 10bit)	mit passivem DP-zu-HDMI-Adapter (Dock mit DP1.2 daher kein HDR) 4K@30 SDR 1440p nicht auswählbar
Dell Latitude 7480 JHL6340 Alpine Ridge 2016 Kaby Lake	Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge	2x 4K@60, 1x HDR (DP1.4-Bildschirm am TB3-Port: 10bit)	4K@60 HDR 1440p@120 HDR
	Dell WD19TB JHL7440 Titan Ridge	wie Lenovo-Dock	nicht getestet
Asrock Z270-Mainboard JHL6240 Alpine Ridge 2016 Kaby Lake HDR nur mit TB-Firmware-Update	Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge	wie Dell-Dock TBC	4K@60 HDR 1440p@120 HDR
	Dell WD19TB JHL7440 Titan Ridge	1x 4K@60 HDR (am TB3-Port mit 10bit) 2x 1440p@60 HDR, an zwei non-TB3-Ports	wie Lenovo-Dock TBC
	HP Elite Thunderbolt 3 Dock DSL6540 Alpine Ridge 2015	1x 4K@60 (nur am TB3-Port HDR und dabei 10bit) 2x 1440p@60 SDR, an zwei non-TB3-Ports TBC	Re-Test mit neuer Firmware TBD mit passivem DP-zu-HDMI-Adapter (Dock mit DP1.2 daher kein HDR) 4K@30 SDR 1440p nicht auswählbar
GTX 970 oder dGPU von Dell 7530 (Quadro P2000)	direkte Verbindung (HDMI 2.0)		4K@120 SDR, YCbCr 4:2:0, dyn. Ausgabebereich begrenzt 4K@60 HDR 1440p@120 HDR
RTX 3000	direkte Verbindung (HDMI 2.1)		sollte theoretisch: 4K@120 HDR, 10bit, Gsync Compatible

Generation	Chip	PCI Vendor ID	Ports	DP-Streams	DP-Lanes	DSC
Alpine Ridge 2015	DSL 6340	1575	1x TB3	2x DP1.2	(4+4) HBR2	-
	DSL 6540	1577	2x TB3	2x DP1.2	(4+4) HBR2	-
Alpine Ridge 2016	JHL 6240	15BF	1x TB3	1x DP1.2	(4+0) HBR2	-
	JHL 6340	15D9	1x TB3	2x DP1.2	(4+4) HBR2	-
	JHL 6540	15D2	2x TB3	2x DP1.2	(4+4) HBR2	-
Titan Ridge	JHL 7340	15E8	1x TB3	2x DP1.4a	(4+1) HBR3	möglich
	JHL 7540	15EB	2x TB3	2x DP1.4a	(4+1) HBR3	möglich
	JHL 7440	TB3-Dock Bridge: 15EF	1x TB3	2x DP1.4a	(4+1) HBR3	möglich
Maple Ridge	JHL 8340	1134*	1x TB4	2x DP1.4a	(4+1) HBR3	möglich
	JHL 8540	1137	2x TB4	2x DP1.4a	(4+1) HBR3	möglich
Goshen Ridge	JHL 8440	TB4-Dock Bridge: 0B26	3x TB4	2x DP1.4a	(4+1) HBR3	möglich
Ice Lake-U	integriert	8A17, 8A0D	1-4x TB3	2x DP1.4a	(4+1) HBR3	möglich
Tiger Lake-U	integriert	9A1B, 9A1D	1-4x TB4	2x DP1.4a	(4+1) HBR3	möglich
Tiger Lake-H	integriert	9A1F, 9A21	1-4x TB4	2x DP1.4a	(4+1) HBR3	möglich
Alder Lake-P	integriert	463E, 466D	?	2x DP1.4a	(4+1) HBR3	möglich

CPU-Generation	Core-Serie	Fertigung	iGPU	# Displays	DP	DP-Bitrate	DSC	HDMI	HDCP	Anbindung dGPU
Skylake-S/H/U	6000er	14nm	Gen9 (HD5xx/ Iris Pro 5xx)	Triple 4K60	DP1.2	HBR2	nein	1.4 LSPCON: 2.0	1.4 LSPCON: 2.2	bis zu PCIe 3.0 x16
Kaby Lake-S/H/U	7000er	14nm+	Gen9.5 (HD6xx/ Iris Plus 6xx)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.2	bis zu PCIe 3.0 x16
Kaby Lake Refresh (U)	8x50U/ 8130U	14nm+	Gen9.5 (UHD6xx)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.2	bis zu PCIe 3.0 x16
Coffee Lake-S/H/U	übrige 8000er	14nm++	Gen9.5 (UHD6xx/ Iris Plus 6xx)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.2	bis zu PCIe 3.0 x16
Whiskey Lake-U	8x65U/ 8x45U	14nm++	Gen9.5 (UHD620)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.2	bis zu PCIe 3.0 x16
Coffee Lake Refresh (S/H)	9000er	14nm++	Gen9.5 (UHD630)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.2	bis zu PCIe 3.0 x16
Comet Lake-S/H/U	10xxx	14nm++	Gen9.5 (UHD6xx)	Triple 4K60	DP1.2, HDR	HBR2	nein	1.4 LSPCON: 2.0a, HDR	2.3	bis zu PCIe 3.0 x16
Ice Lake-U	10xxGx	10nm+	Gen11 (UHD/ Iris Plus)	Triple 4K60	DP1.4a, HDR, Adap. Sync, Unterabtastung	HBR3	1.1	2.0b, HDR	2.2	bis zu PCIe 3.0 x16
Rocket Lake-S	11x00	14nm++	Gen12 Xe (UHD7xx)	Triple 4K60	DP1.4a, HDR, Adap. Sync, Unterabtastung	HBR3	1.1	2.0b, HDR	2.3	PCIe 4.0 x16
Tiger Lake-H/U	11xxxH/ 11xxGx	10nm SuperFin	Gen12 Xe (Iris Xe/ UHD)	Quad 4K60	DP1.4a, HDR, Adap. Sync, Unterabtastung	HBR3	1.1	2.0b, HDR LSPCON: 2.1	2.3	PCIe 4.0 x4
Alder Lake-S	12x00	Intel 7	Gen12 Xe (UHD770)	Quad 4K60	DP1.4a, HDR, Adap. Sync, Unterabtastung	HBR3	1.1	2.1, HDR	2.3	PCIe 5.0 x16

CPU-Generation	Core-Serie	Fertigung	iGPU	# Displays	DP	DP-Bitrate	DSC	HDMI	HDCP	Anbindung dGPU
Picasso (Zen+)	3000G	12nm	Vega (GCN5)	Triple 4K60	DP1.4, HDR, FreeSync	HBR3	nein	2.0b, HDR, FreeSync	2.2	PCIe 3.0 x8
Renoir (Zen 2)	4000G	12nm	Vega (GCN5)	Quad 4K60	DP1.4, HDR, FreeSync	HBR3	1.2a	2.0b, HDR, FreeSync (via Chip: 2.1)	2.2 (2.3)	PCIe 3.0 x16
Cezanne (Zen 3)	5000G	7nm	Vega (GCN5)	Quad 4K60	DP1.4, HDR, FreeSync	HBR3	1.2a	2.0b, HDR, FreeSync (via Chip: 2.1)	2.2 (2.3)	PCIe 3.0 x16

GPU-Generation	GeForce-Serie	Fertigung	PCI-Express	# Displays	DP	DP-Bitrate	DSC	HDMI	HDCP
Maxwell	900er	28nm	3.0 x16	Quad 4K60+	1.2	HBR2	nein	2.0, HDR	2.2
Pascal	10x0	16nm	3.0 x16	Quad 4K60+	1.4, HDR, Gsync Comp.	HBR3	nein	2.0b, HDR	2.2
Turing	16x0, 2000er	12nm	3.0 x16	Quad 4K60+	1.4a, HDR, Gsync Comp.	HBR3	1.2a	2.0b, HDR, Gsync Comp.	2.2
Ampere	3000er	8nm	4.0 x16 (3050: x8)	Quad 4K60+	1.4a, HDR, Gsync Comp.	HBR3	1.2a	2.1, HDR, Gsync Comp.	2.3

GPU-Generation	Radeon-Serie	Fertigung	PCI-Express	# Displays	DP	DP-Bitrate	DSC	HDMI	HDCP
Navi (RDNA 1)	5000er	7nm	4.0 x16 (5500: x8)	Quad 4K60+	1.4, HDR, FreeSync	HBR3	1.2a	2.0b, HDR, Freesync	2.2
Navi (RDNA 2)	6000er	7nm	4.0 x16 (6600: x8, 6500: x4)	Quad 4K60+	1.4a, HDR, FreeSync	HBR3	1.2a	2.1, HDR, Freesync	2.3
