8pol Strom für Grafikkarte

[Held213]

@AM35:
Dein Bild zeigt einen Standard PCIe 8-PIN Anschluss. Als ob sich ein Hersteller nicht daran halten würde.



[celevic]

Hmmmmmmmhmmm...

Also wenn du übelst Bock aufs Löten hast, dann "FEUER FREI"!!!



[AM35]

Nochmal: Bei dem Netzteil sind nur die Stecker auf dem Bild vorhanden.



[Fantom]

der recht oben wird passen, der links oben ist für mainboard (CPU)



[t4ub3]

Dann nimm die doch! Die sehen exakt so aus, wie du beschrieben hast!



[Fantom]

hier stand müll

du hast recht die sehen komisch aus



[Yiasmat]

@ AM35:

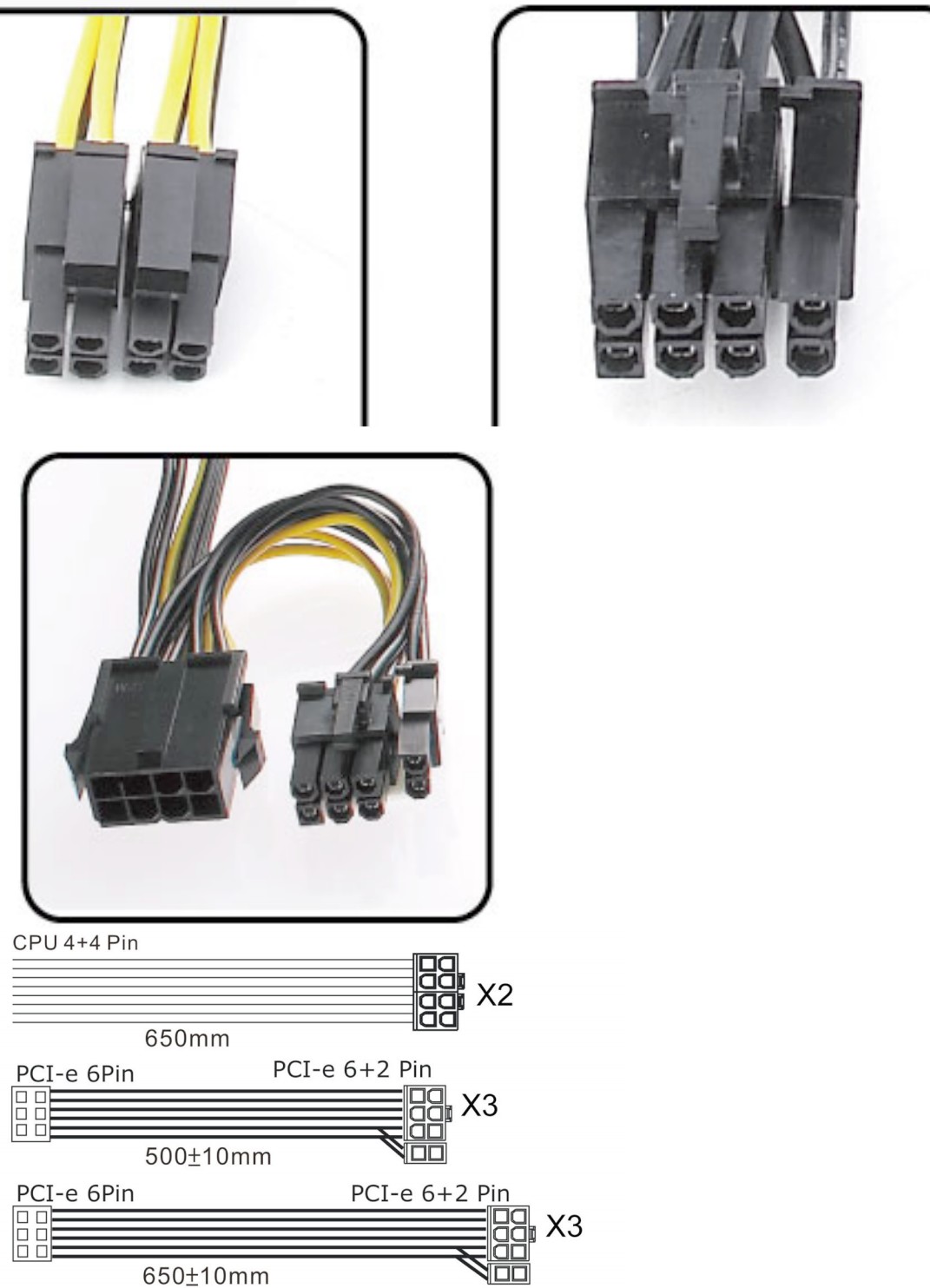

Ja. Ist auch richtig. Zu Deinem angehängten Bild.

Oben links im Bild (4+4) ist das Stromkabel für den CPU Stromanschluß auf dem Mainboard.
Oben rechts im Bild (6+2) ist das Stromkabel für den Grafikkartenstromanschluß. Dieser gehört in die Grafikkarte rein.
Mitte links im Bild ( 8 Pin eingang und 6+2 Ausgang) ist auch ein Stromkabel für den Grafikkartenstromanschluß. Ist eine Art Verteiler.

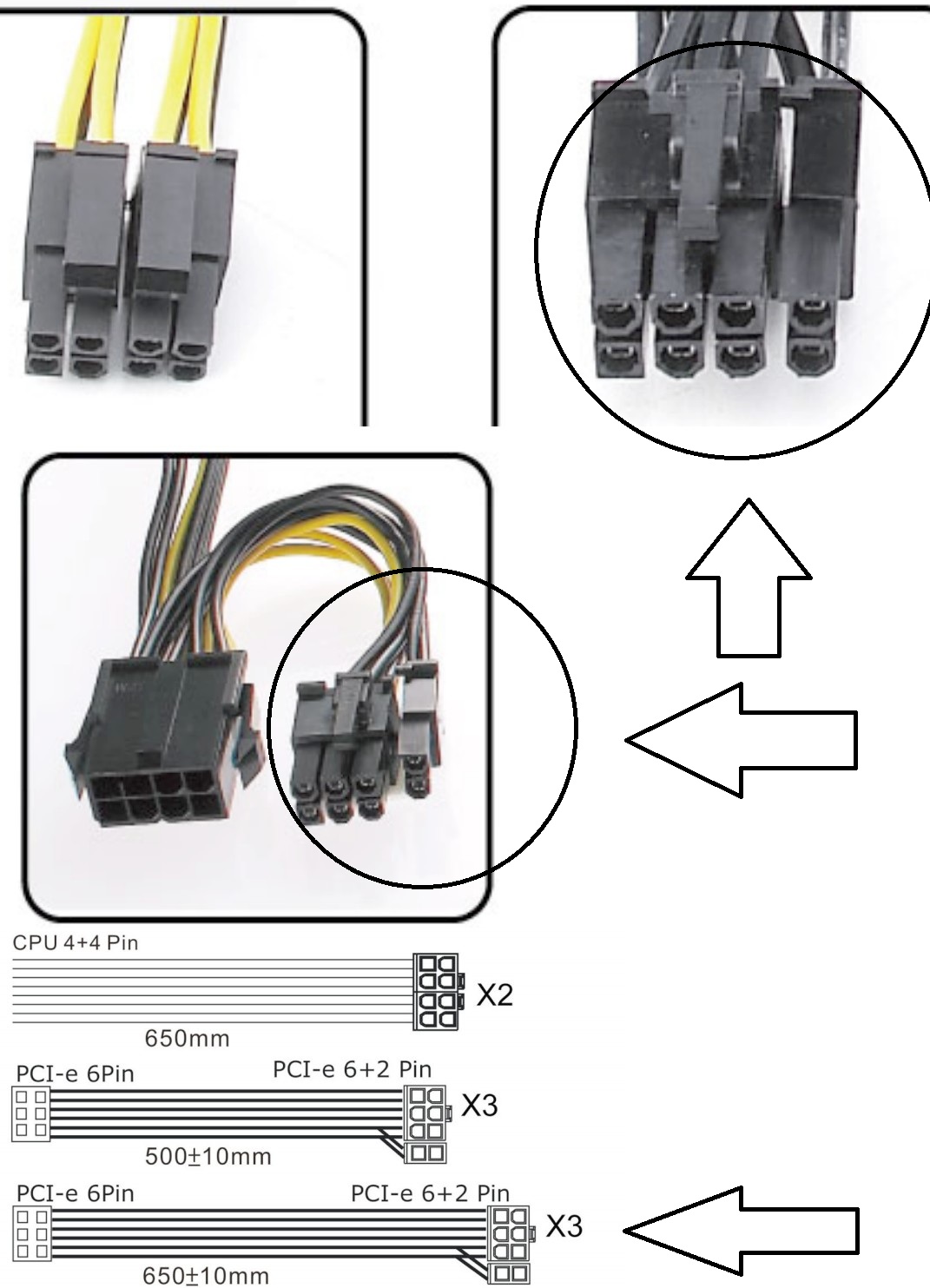

Von den 3 Kabelsträngen unten links im angehängten Bild musst Du den mittleren verwenden. Diese schwarze Clipnase rastet denn ein beim Grafikkartenstromanschluß mit einem *klack* weil die Nase über die Erhöhung beim Grafikkartenstromanschluß geht.

MfG



Yiasmat



[Fantom]

in der oberen reihe sollte der ganz recht eckig sein, bei dir im bild ist er rund

Ergänzung (11. Dezember 2011)

ist aber nur auf dem foto falsch auf der skizze ist es richtig

Ergänzung (11. Dezember 2011)

fotografiere mal deinen anschluss



[AM35]

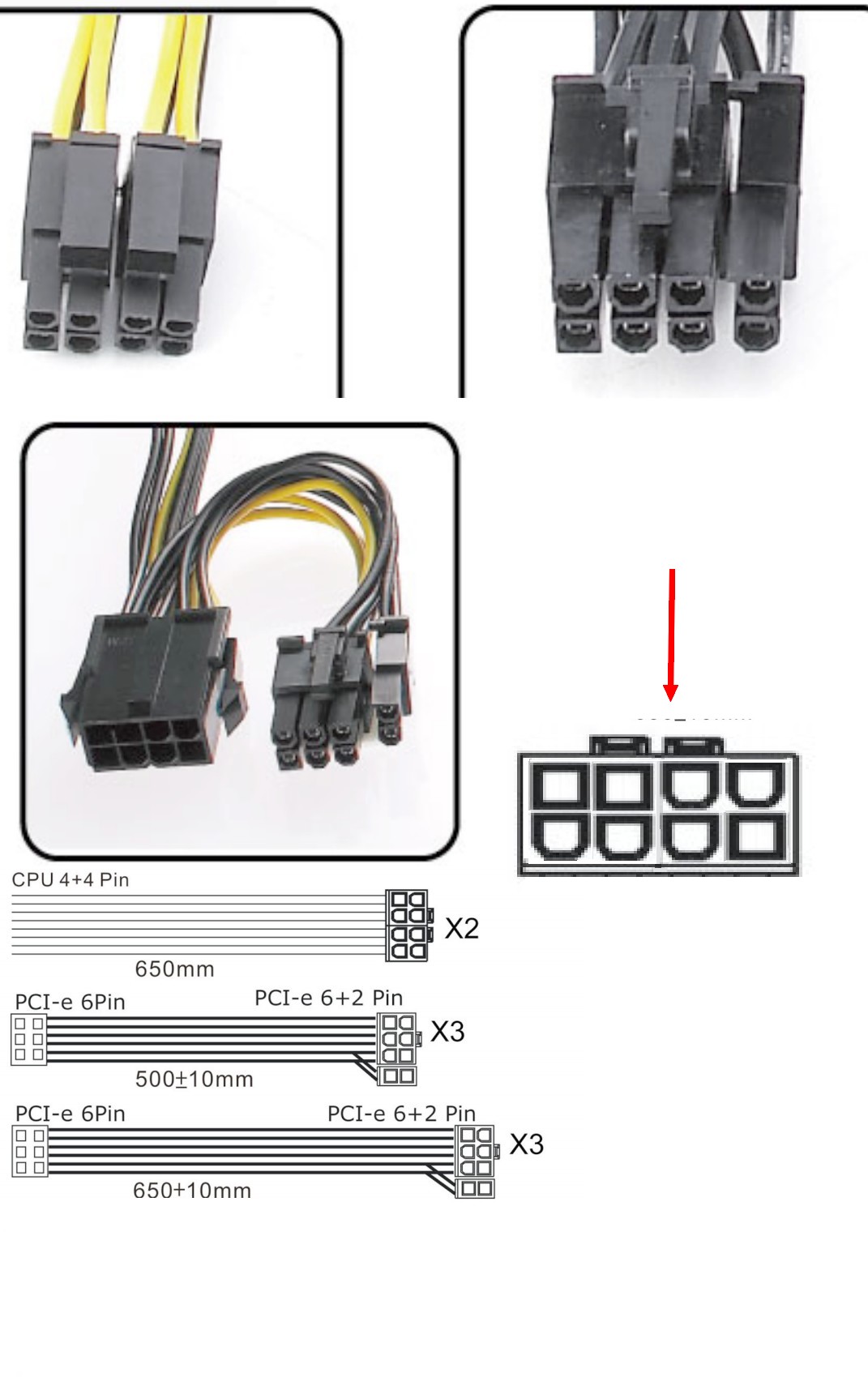

Anschluss roter Pfeil

ps: die karte ist eine his ICQ3 amd 3850 AGP



[DinciVinci]

Jupp, und jetzt drehste den Stecker rechts oben so, dass Nase oben bleibt und die Kabel aus dem Bildschirm kommen und dann steckste den so auf die mit dem roten Pfeil markierte Buchse.

Vielleicht besteht der Grund für die Verwirrung darin, dass man einen halbrunden Stift in eine quadratische Buchse stecken muss. Man könnte meinen, das sei falsch, aber es passt und ist so gewollt.



[Fantom]

Anschluss roter Pfeil

ps: die karte ist eine his ICQ3 amd 3850 AGP

das kann nicht sein, der anschluss den du mit dem roten pfeil makiert hast ist spiegelverkehrt

oder von hinten



[Effe]

AGP-GraKa und ein 1200W Netzteil? Was ist das für ein System?

Wenn Du nicht so sparsam mit Infos wärst, könnte man Dir auch helfen. Also was fürn Board, CPU, NT GraKa usw.
So ist es unmöglich!



[AM35]

Vielleicht besteht der Grund für die Verwirrung darin, dass man einen halbrunden Stift in eine quadratische Buchse stecken muss. Man könnte meinen, das sei falsch, aber es passt und ist so gewollt.

Du meinst einen runden in einen eckigen stecken?



[Fantom]

Vielleicht besteht der Grund für die Verwirrung darin, dass man einen halbrunden Stift in eine quadratische Buchse stecken muss. Man könnte meinen, das sei falsch, aber es passt und ist so gewollt.

das ist ja nur auf dem foto so, auf der skizze ist alle richtig



[AM35]

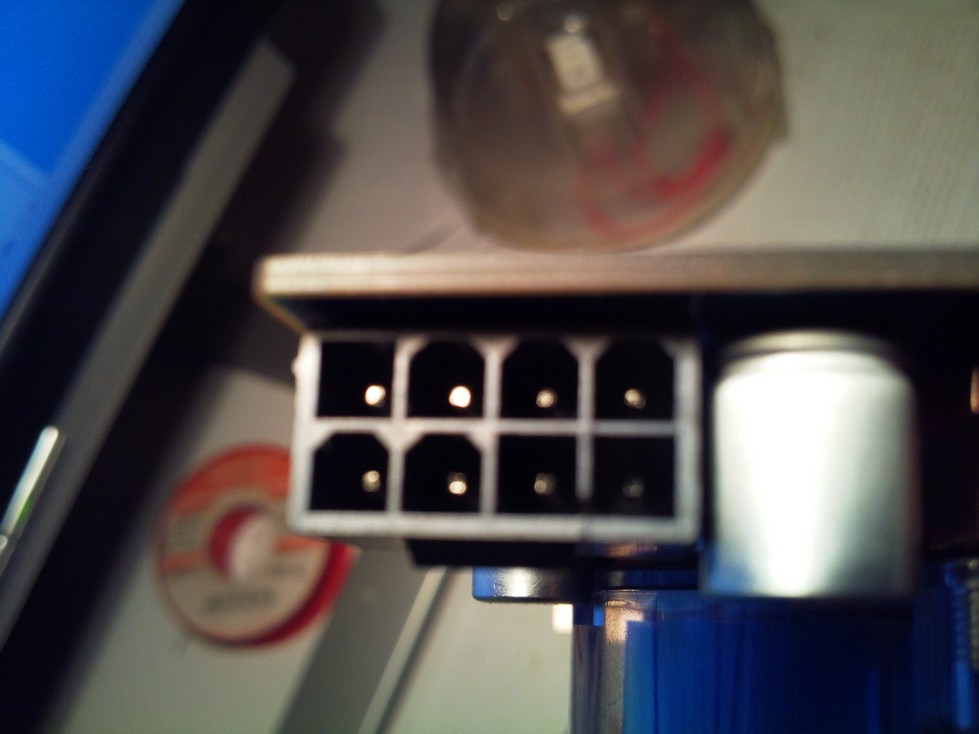

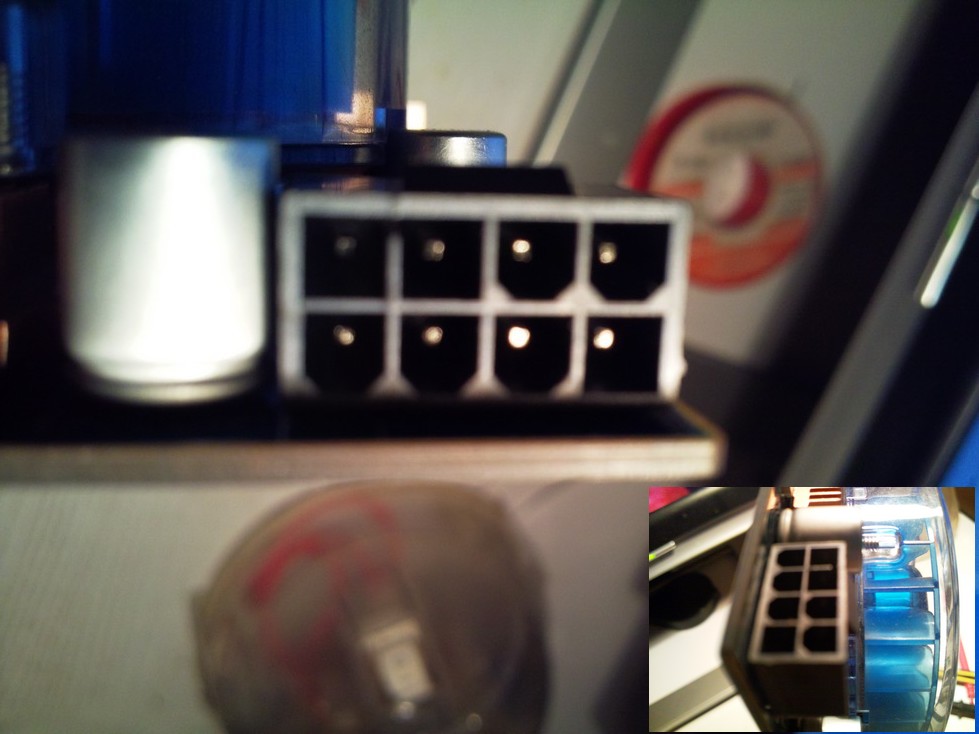

Anschluß nochmal fotografiert.



[Fantom]

und fotografiere mal die 6+2 pin stecker vom netzteil

Ergänzung (11. Dezember 2011)

ja und den stecker vom netzteil?



[AM35]

und fotografiere mal die 6+2 pin stecker vom netzteil

https://www.computerbase.de/forum/attachments/anschluss-jpg.260449/



[Fantom]

sind das deine fotos oder hast du sie aus dem internet?



[kaderekusen]

Ergänzung (11. Dezember 2011)

und du hast noch 6 von denen ey und sagst das die nicht passen? alle 6 nicht?



[Fantom]

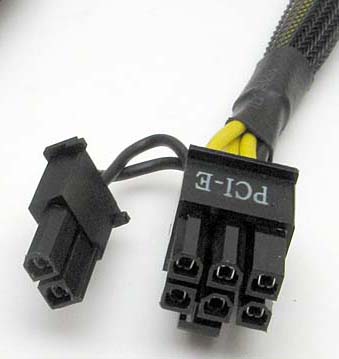

nimm so einen stecker und steck den in die grafikkarte, den 2 pin richtest du so aus, dass du auf der einen seite 2 eckige und 2 runde hast, und auf der anderen 3 runde und 1 eckige
