Anschlüsse Übersicht Gigabyte x870

[giuseppe73]

Hallo zusammen

Gibt es denn irgendwo eine Übersicht wo welches Kabel auf das Mainboard muss ?



[mugam]

Das Handbuch ist dein Freund ...



[giuseppe73]

Handbuch ist etwas übertrieben
mit dem QR Code habe ich eine Beschreibung, ja, aber gibt es auch was auf deutsch ?



[DJMadMax]

"Gigabyte X870x" ist keine ordentliche Mainboardbezeichnung.

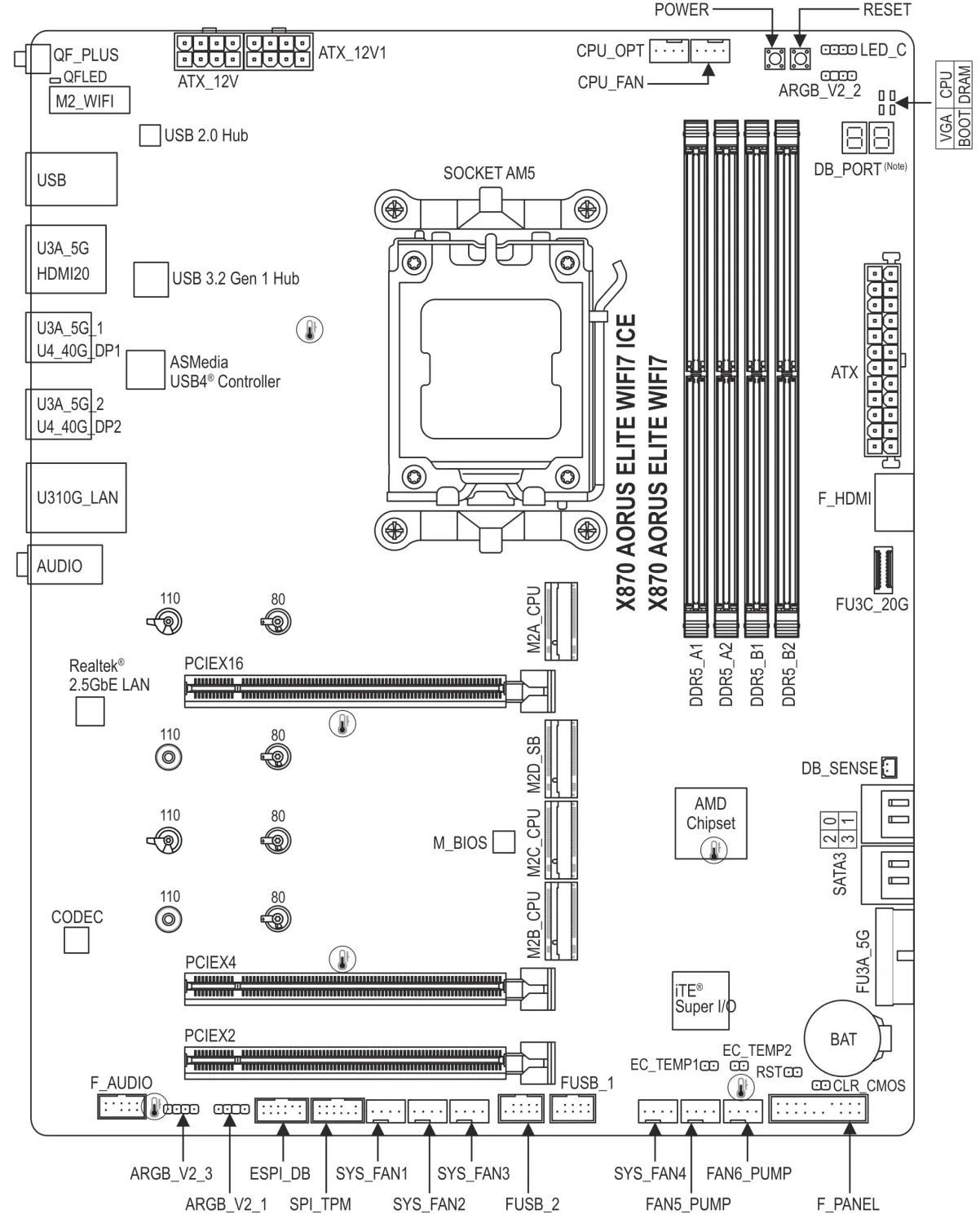

Nehmen wir mal beispielhaft das Gigabyte X870 Aorus Elite WIFI7 ICE, dann gibt es dafür solch hübsche Übersichtsbilder:

Das I/O-Shield des Mainboards bringt seine eigenen Bezeichnungen mit und sollte daher selbsterklärend sein.

Aber ganz ehrlich: sowas sind Basics und wenn ich deine Frage hier lese, wage ich zu bezweifeln, ob du dich für einen Zusammenbau eines PCs überhaupt ausreichend vorbereitet hast. Es gibt so gute Video-Tutorials auf Youtube, da bleibt selbst für Anfänger normalerweise keine Standardfrage unbeantwortet.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

... um nur ein paar zu nennen.

Ergänzung (10. Juli 2025)

gibt es auch was auf deutsch

Und die rudimentärsten Dinge sollte man auf Englisch schon verstehen, wenn man sich mit Unterhaltungselektronik/PCs beschäftigt.



[giuseppe73]

Vielen Dank für die Hilfe.



[nutrix]

Handbuch ist etwas übertrieben
mit dem QR Code habe ich eine Beschreibung, ja, aber gibt es auch was auf deutsch ?

Bei dem Hersteller mal schauen, genaue Mainboardbezeichnung verwenden
https://www.gigabyte.com/de/Motherboard/All-Series?fid=3066
wo die deutsche Variante rumfliegt.



[giuseppe73]

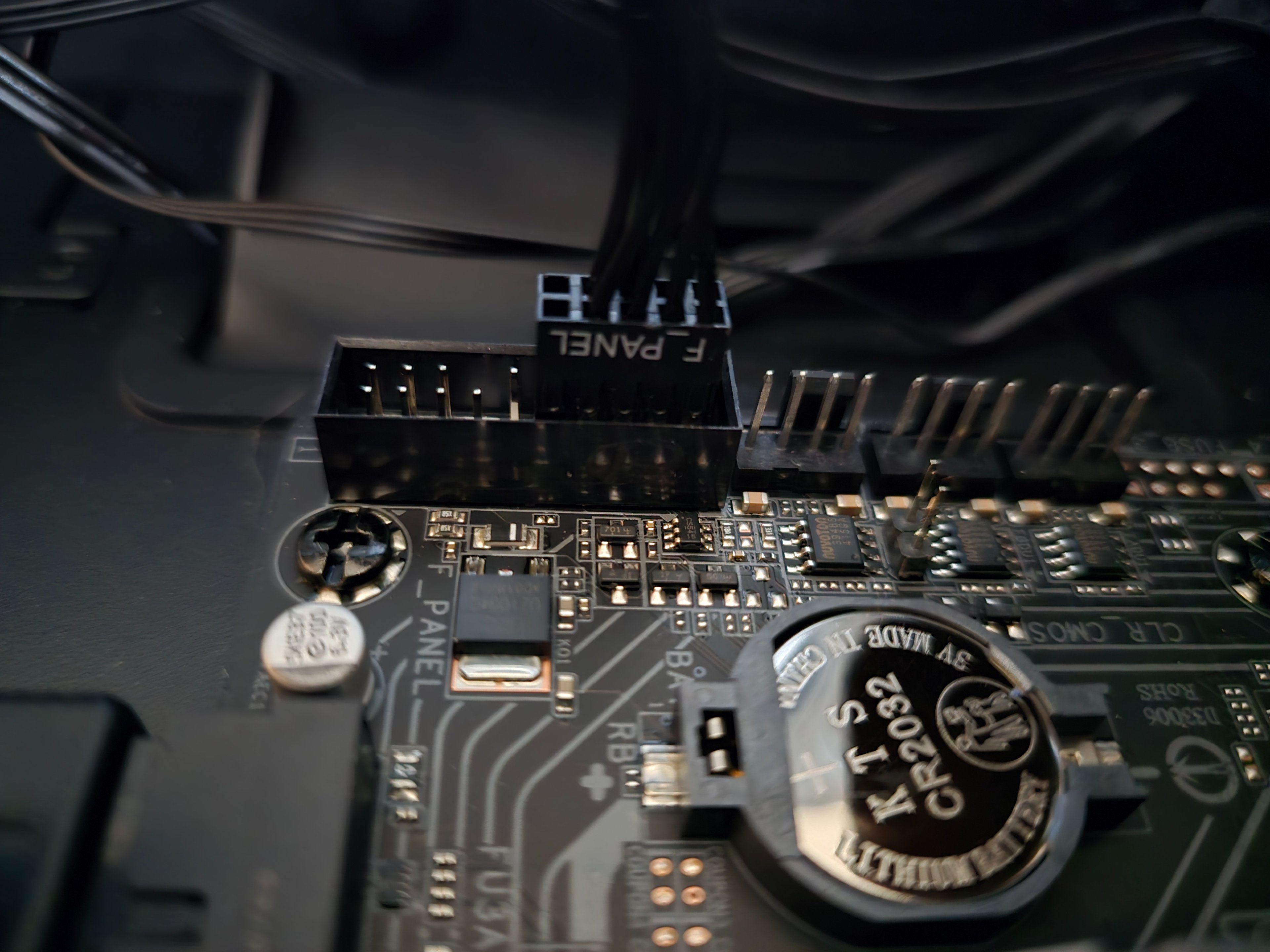

Passt der 7 polige f-Panel Stecker nur in einer Richtung/Stellung aufs Board
Gehäuse ist ein be quiet 900fx



[bisy]

Passt der 7 polige f-Panel Stecker nur in einer Richtung/Stellung aufs Board

Naja brauchst dir ja nur mal den Stecker und die Pins angucken, da wirst du feststellen, dass da ein Pin fehlt. Dann sollte klar sein, wierum der Stecker ran kommt



[giuseppe73]

Den bekomme ich nur so rein, wie auf dem Bild.
Deshalb die Frage.

Ergänzung (20. Juli 2025)

Wo müssen denn diese Stecker eingesteckt werden



[bisy]

Wo müssen denn diese Stecker eingesteckt werden

Sieht aus wie SATA Stromstecker vom Gehäuse, der kommt warscheinlich ans Netzteil



[giuseppe73]

Naja brauchst dir ja nur mal den Stecker und die Pins angucken, da wirst du feststellen, dass da ein Pin fehlt. Dann sollte klar sein, wierum der Stecker ran kommt

Passt mein Stecker denn so?



[bisy]

@giuseppe73 wenn der PC startet, dann hast ihn richtig drauf gesteckt.
Kaputt machen kannst da eigentlich nicht



[giuseppe73]

OK, dann bin ich beruhigt
Braucht man denn eigentlich für jeden Stecker der im Gehäuse ist einen Platz auf dem Mainboard?



[bisy]

der im Gehäuse ist einen Platz auf dem Mainboard?

Naja, soviel Stecker gibt es ja im Gehäuse nicht.
Es gibt ja nur:
-Frontpanel Stecker (halt an/aus Taster, Reset Taster und HDD/SSD bzw Power LED)
-3 bzw 4 Pin Lüfter Stecker und wenn das RGB Lüfter sind noch die Stecker für die RGB Lüfter Beleuchtung
-und wenn vorhanden SATA oder Molex Strom Stecker für Beleuchtung des Gehäuses oder Stromzufuhr für eine Lüfter Steuerung.



[giuseppe73]

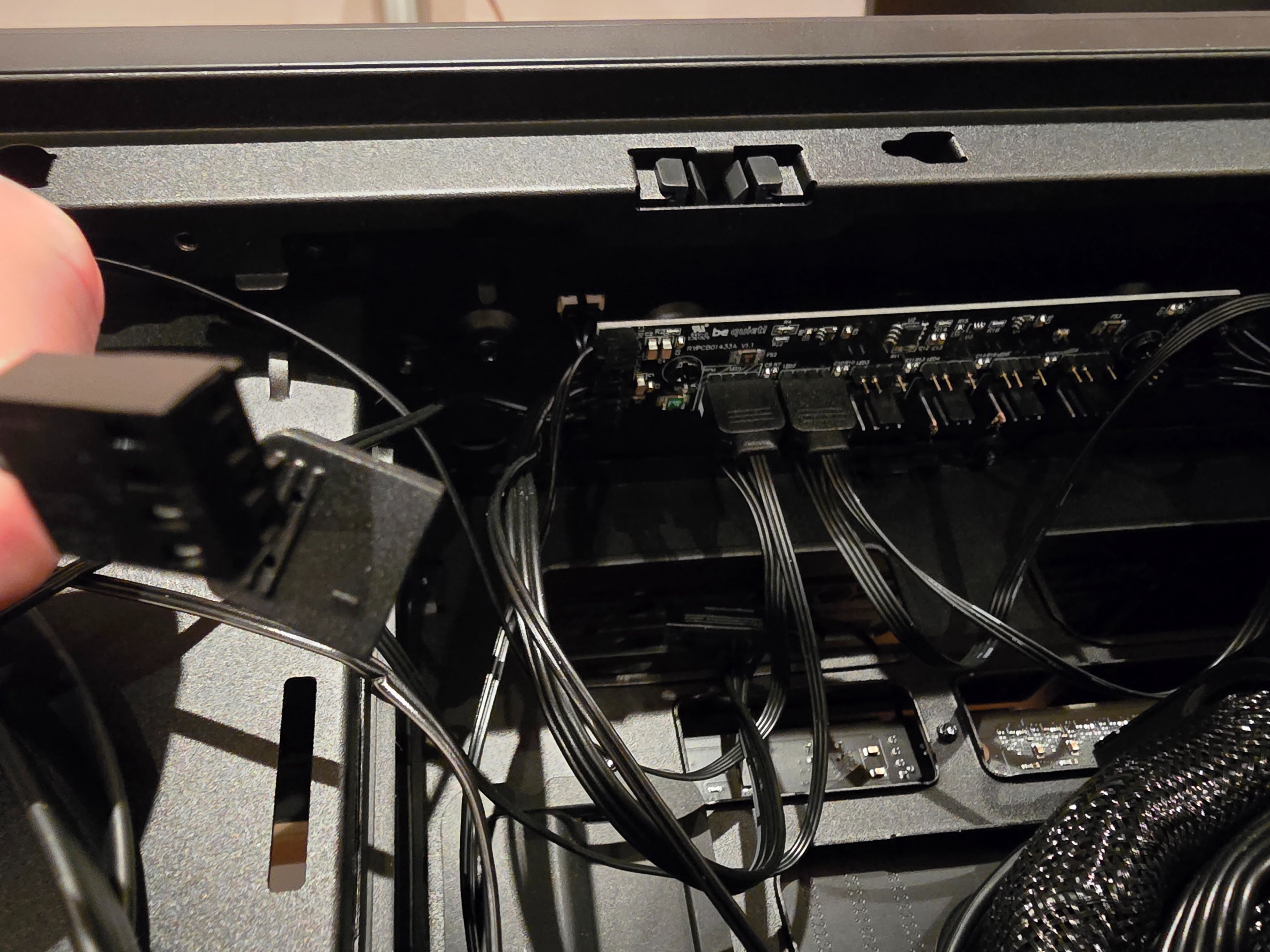

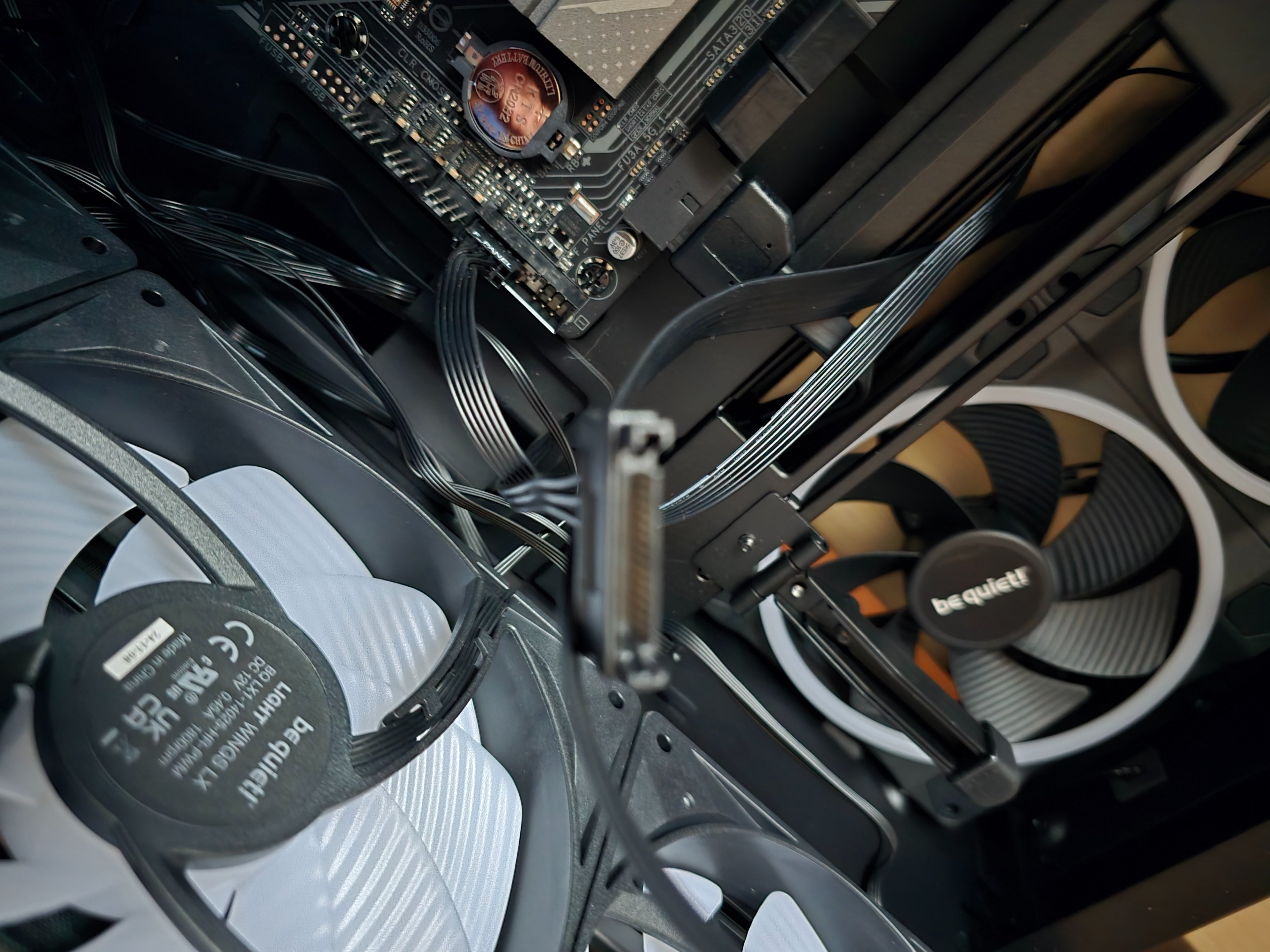

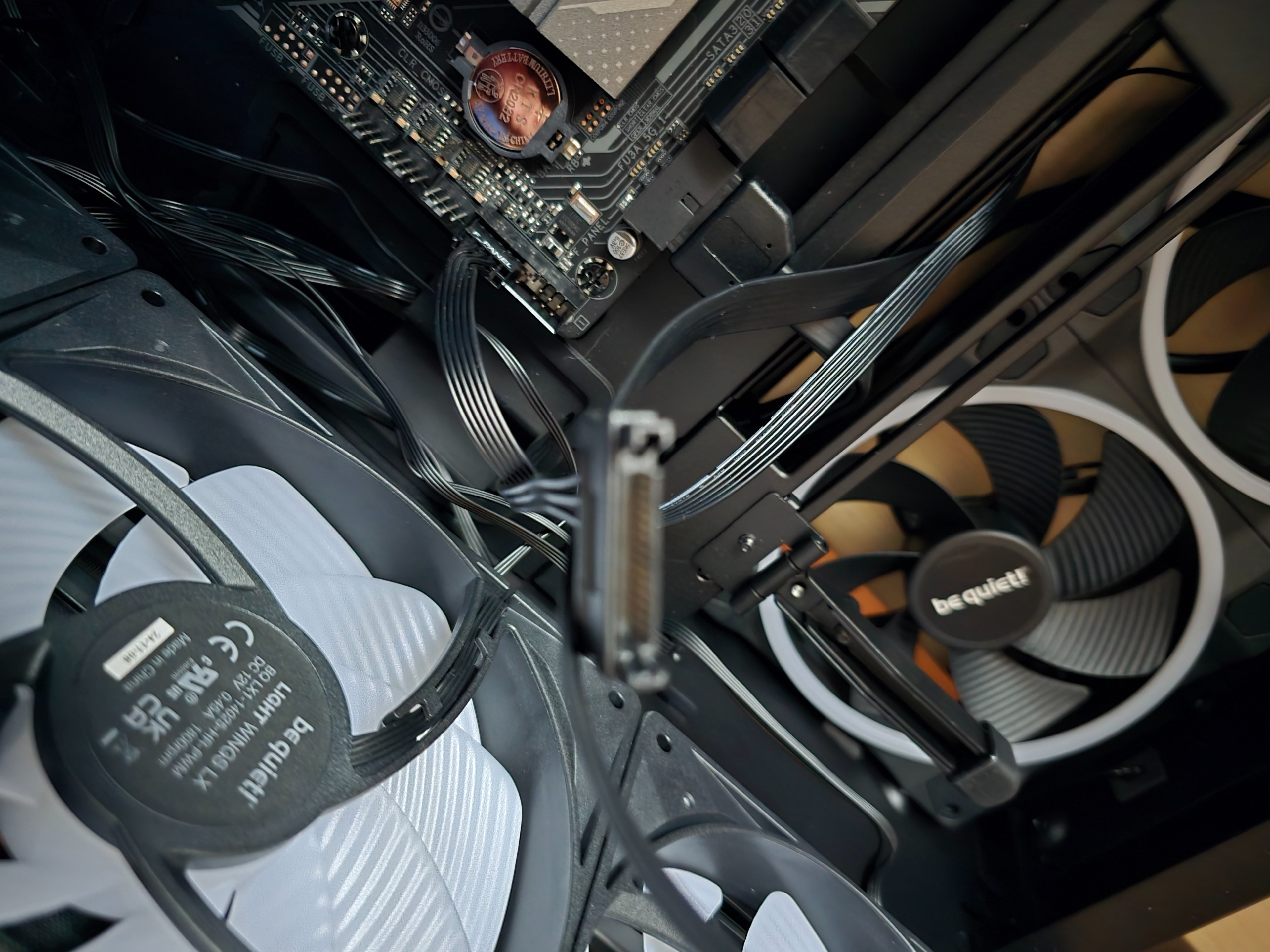

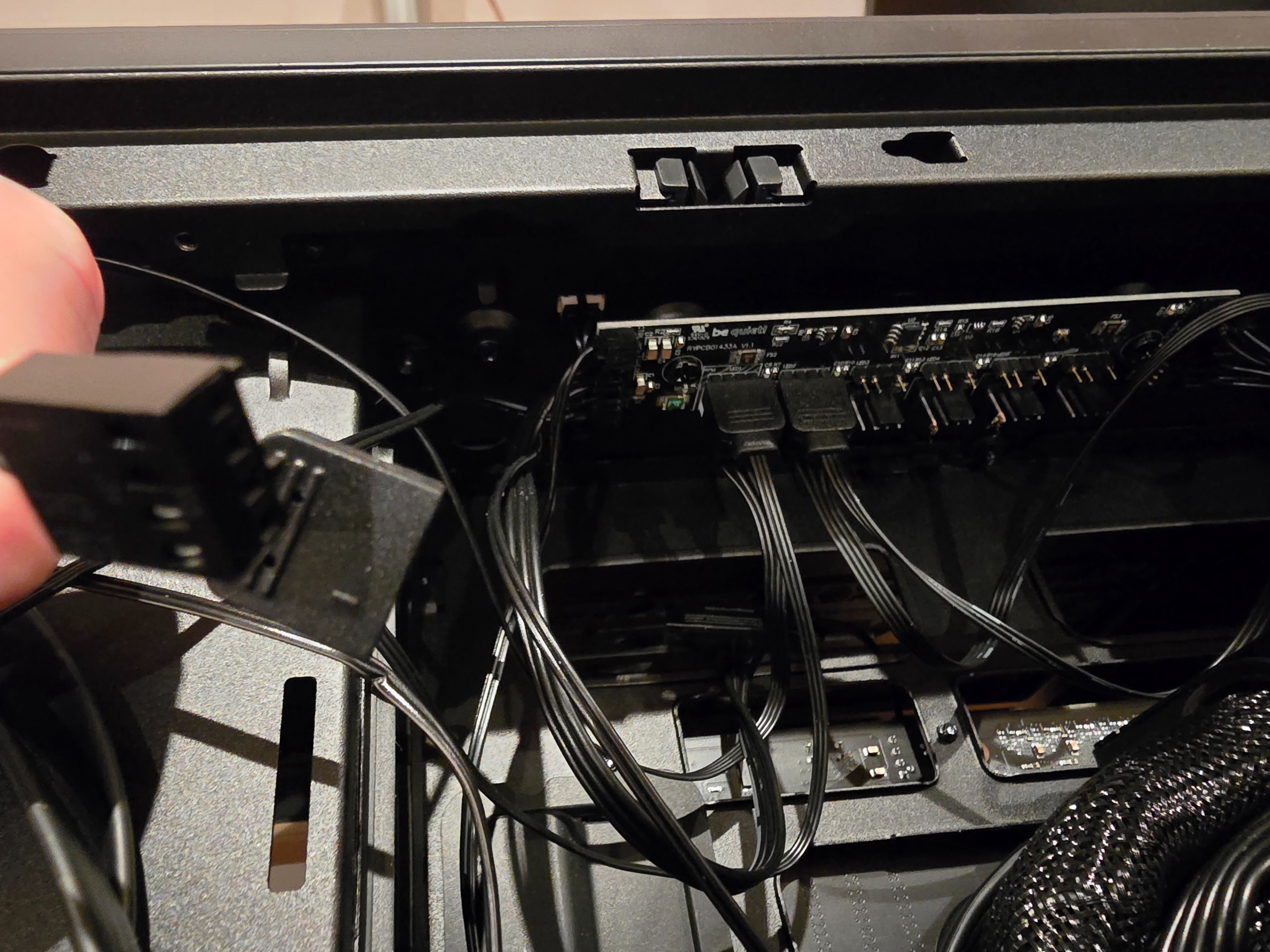

Die beiden Stecker am oberen Teil des Gehäuses müssen wohin?
Aufs Board?



[bisy]

Wenn das die Kabel von den Lüfter Hub sind, dann müssen die ans Mainboard, ist halt ein Lüfter Anschlusskabel und ein RGB Anschlusskabel. Das RGB Kabel wäre nur notwendig, wenn du die Beleuchtung mit Software regeln willst und wenn das Board überhaupt ein passenden Anschluss hat.

Wenn das Kabel vom Lüfter sind, dann müssen die an den Lüfter Hub



[giuseppe73]

Ok, also an einen von diesen fan Steckplätzen.



[giuseppe73]

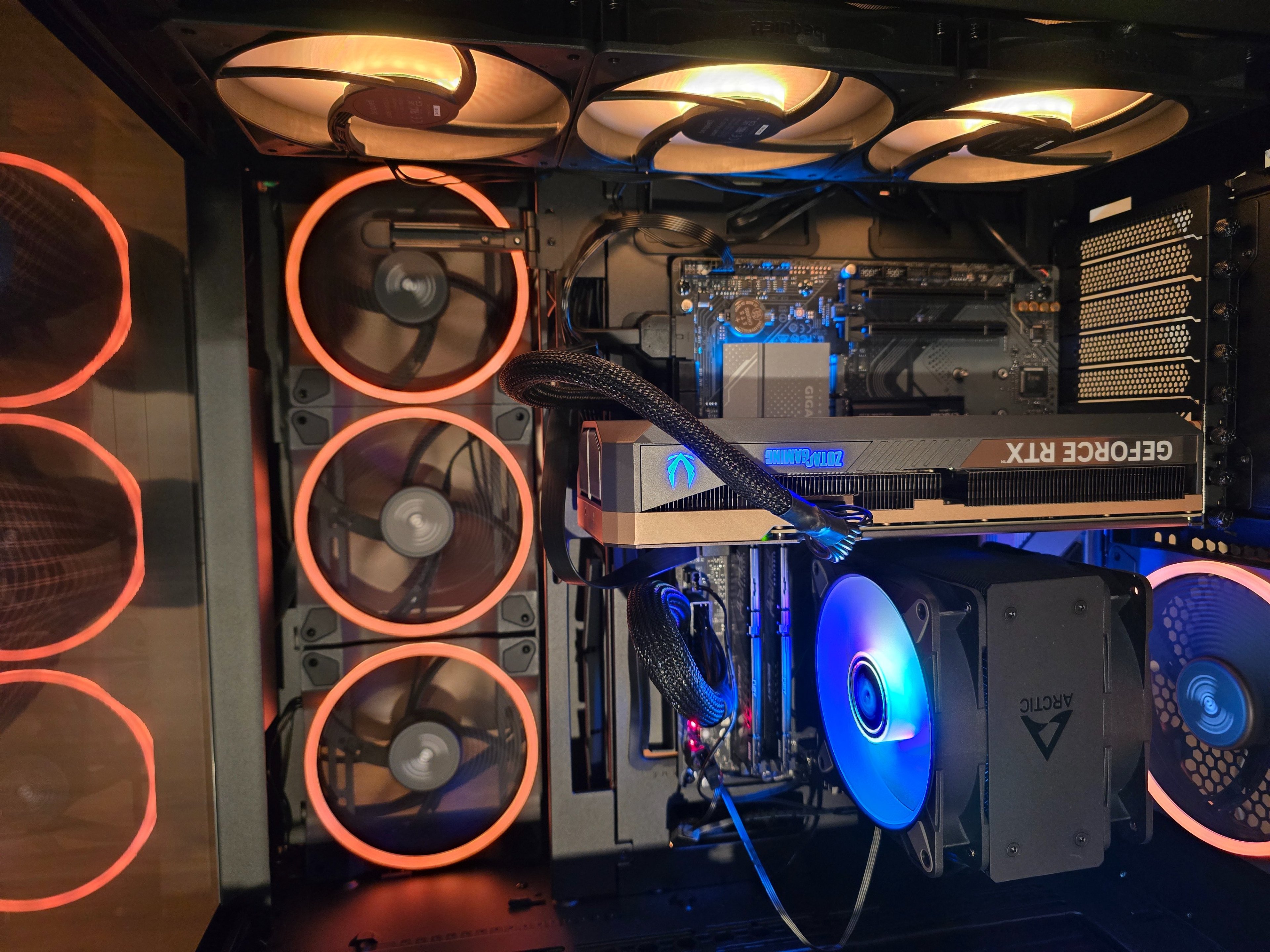

Nach dem ersten einschalten sieht es so aus dass sich alles dreht aber vom BIOS kommt kein Ton, müsste aber kommen, oder?

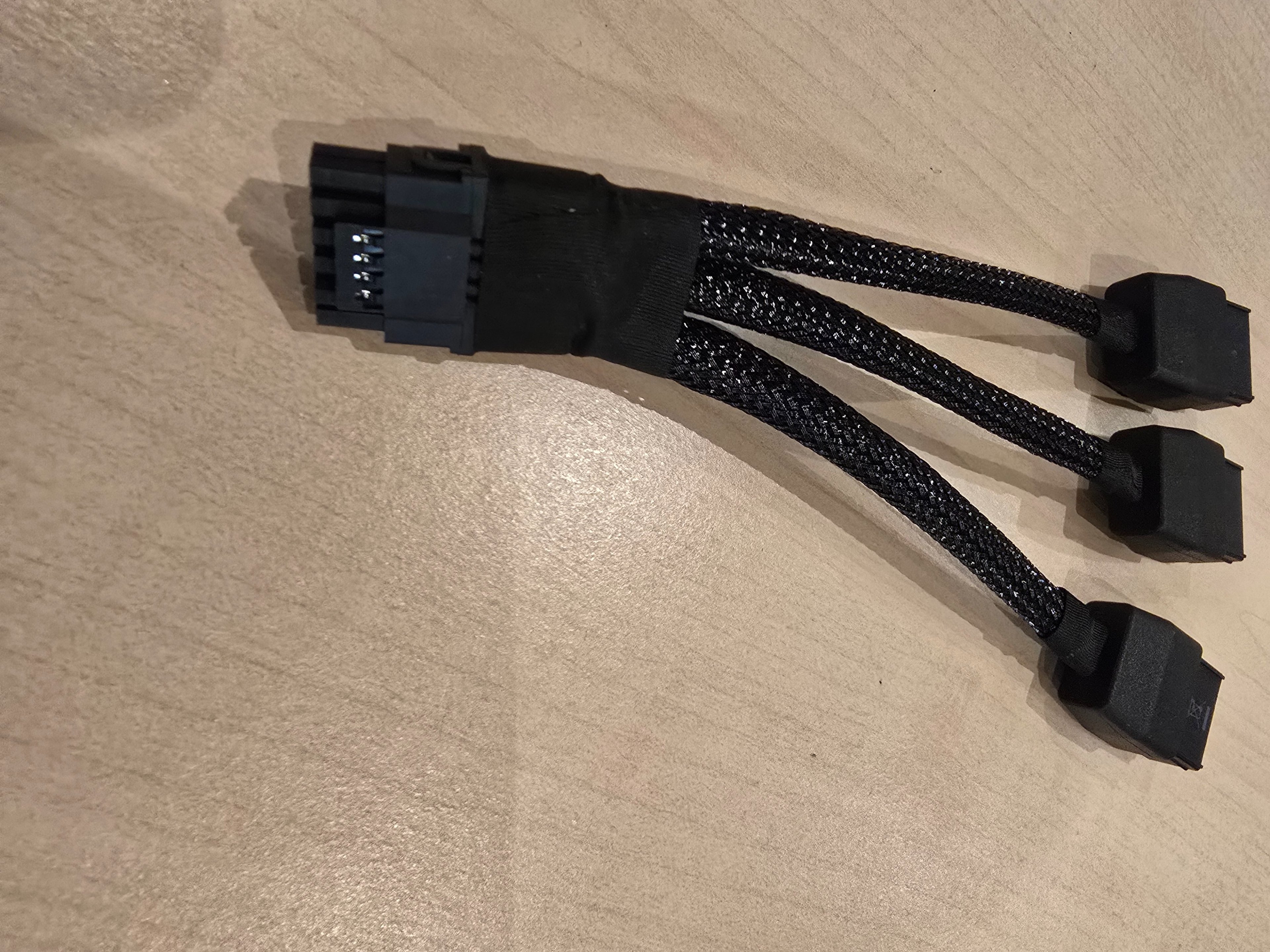

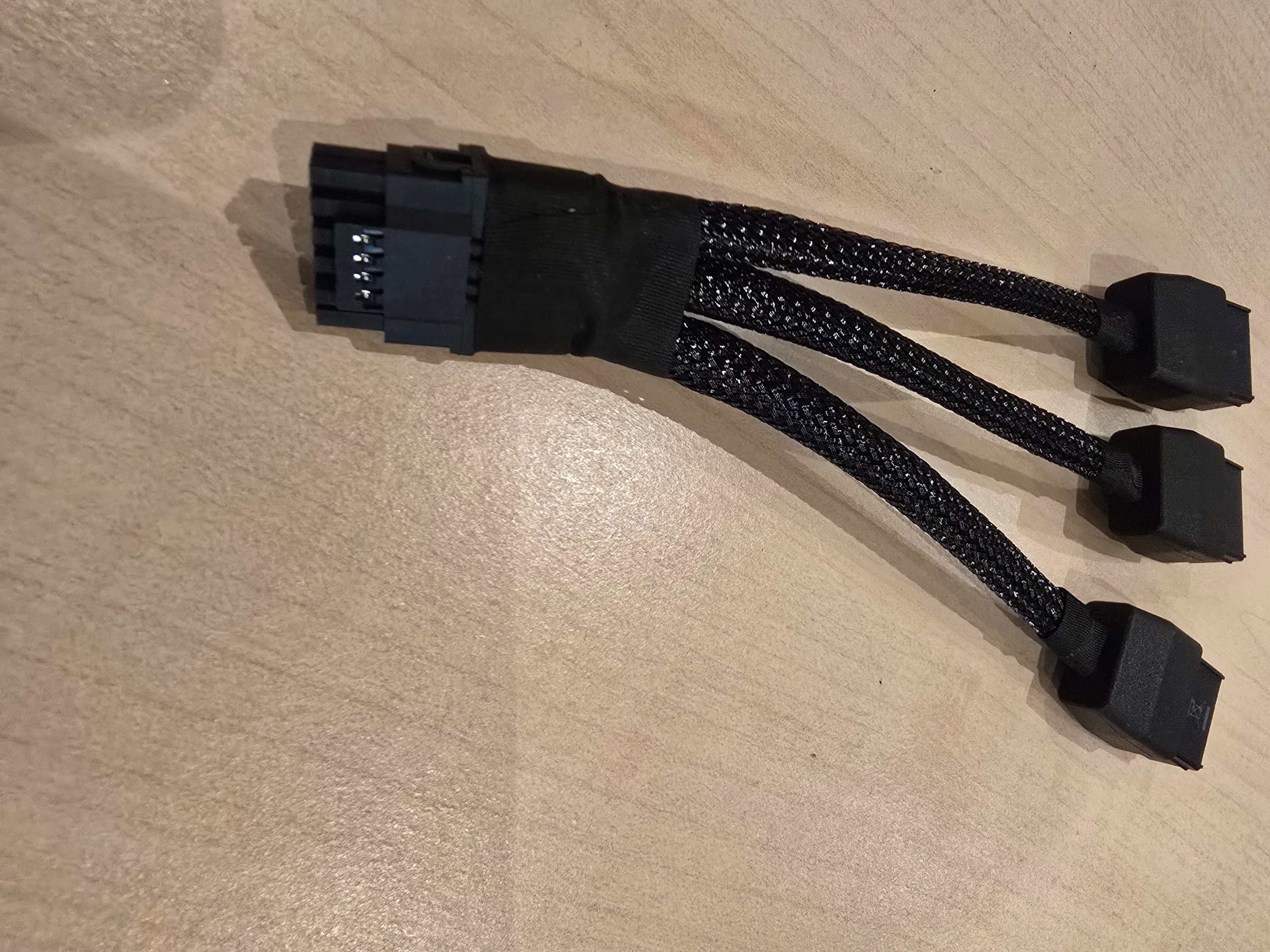

Für was ist denn das Kabel gedacht das der Zotac beilag ?



[bisy]

müsste aber kommen, oder?

Nö, der kommt nur, wenn du einen kleinen Lautsprecher bei dem F-Panel Anschluss an an die Speaker Pins ansteckst.

Für was ist denn das Kabel gedacht das der Zotac beilag ?

Wenn das Netzteil kein ATX3.1 Netzteil ist, sondern nur ein ATX2.4 Netzteil, und dieses dann halt keinen neuen PCIe5.1 Stromkabel mitbringt, dafür ist dann dieses Adapter Kabel da.



[giuseppe73]

Habe den Pc mit Tastatur, Maus und Monitor angeschlossen.
Monitor bleibt aus.
Muss ich das booten, sofern er überhaupt bootet, unterbinden?
Dann bios einstellen?
Oder liegt ein anderes Prob vor?
