Anschluß Swicht - Patch - Dose

[Andy Schneider]

Hallo Zusammen,

ich weiß leider nicht mehr weiter und benötige dringen eure Hilfe.

Wir habe seit gestern Glasfaseranschluß und es funktioniert bei folgendem Anschluß:
Glasfasermodem -> Router (Speedsport Smart3) -> Laptop

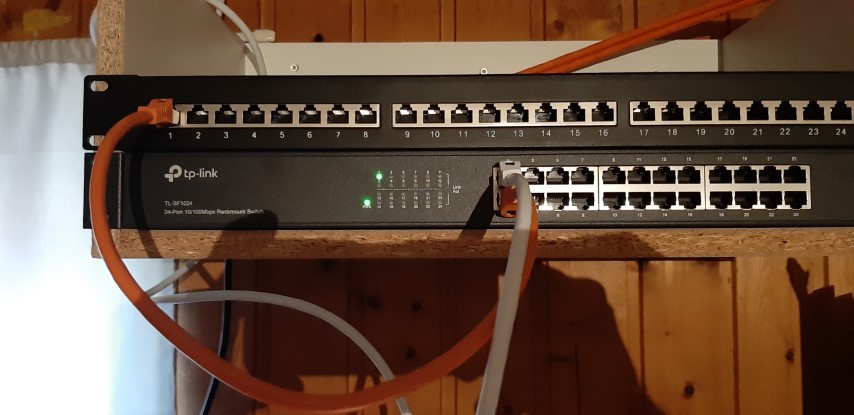

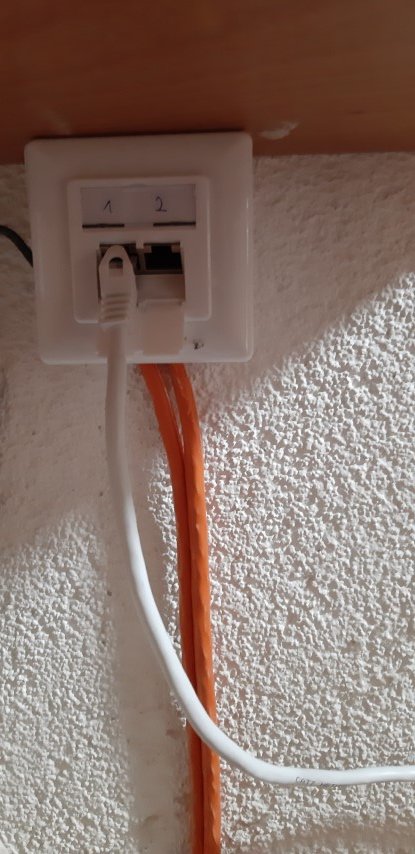

So geht es NICHT: Bild 001 und 002
Glasfasermodem -> Router (Speedsport Smart3) -> Switch (Bild 001 Weißes Kabel von Router) -> Patch - > Dose (Bild 002 Kabel zum Laptop) -> Laptop

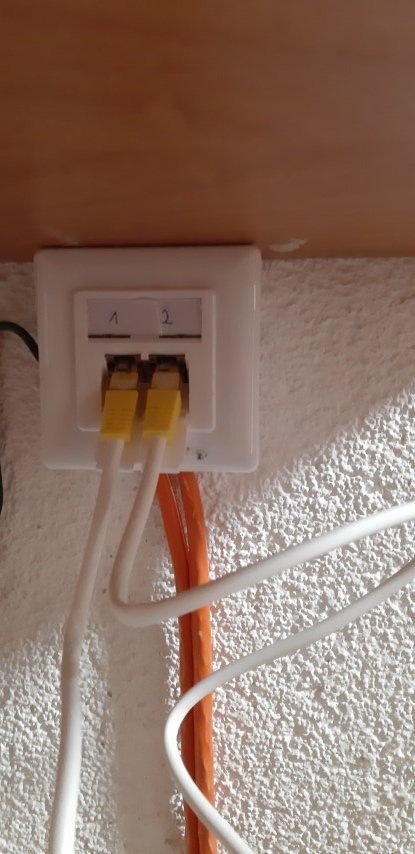

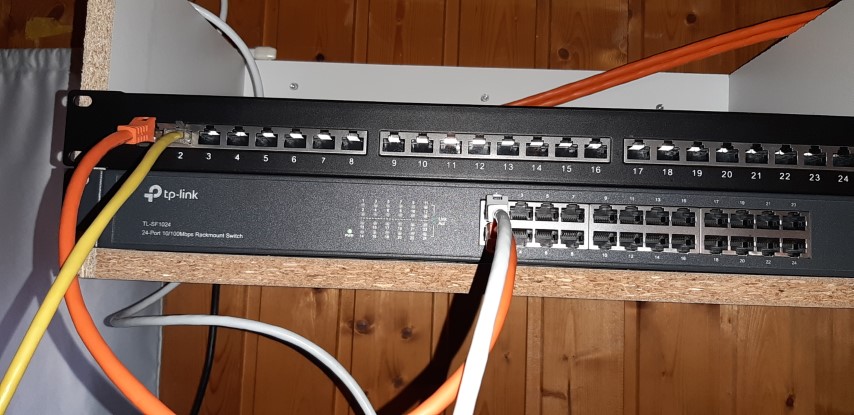

Aber komischer weise geht es so: Bild 003 und 004
Glasfasermodem -> Router (Speedsport Smart3) -> Switch (Bild 003 Weißes Kabel von Router) -> Patch - > Dose (Bild 004 Kabel verbindet die Dosenanschlüsse) -> Patch (Gelbes Kabel zum Laptop) ->Laptop

Warum bekomme ich an der Dose keinen Internetanschluß?
PS Kabel wurden durchgeprüft. Anschlußtyp A

Schon mal vielen Dank

LG ANDY



[supastar]

Der andere Anschluss der Dose geht auch nicht?

Und bitte mal die genaue Bezeichnung des Fast Ethernet Switches nennen.
Ist das ein TL-SF1024?



[Andy Schneider]

Nein, nur wenn ich die dosen mit dem Kabel überbrücke



[ulrich_v]

Schon mal den Laptop in Bild 2 mit einem anderen Kabel an die Dose angeschlossen?



[Andy Schneider]

ja, habe ich auch schon. Schon einige Kabel ausgetauscht. Immer das gleiche Ergebnis



[bart0rn]

Kann es sein daß Panel - Port 1 an Dose - Anschluss "2" rauskommt ? Und Panel (2) an Dose (1).
Deswegen hast Du am Panel - Port 2 "Internet" wenn Du Dose (1)<>(2) brückst.



[User007]

Hi und willkommen im Forum...

Ähm, Du hast mit Bild 3 & 4 eine Schleifenkonstellation - die Kabel sind vertauscht aufgelegt, entweder in der Dose oder im Patchfeld.
Probier's mal in Konstellation nach Bild 1 & 2 mit dem Port 2 der Dose.



[Andy Schneider]

Ich werde beides nochmal Prüfen.



[Baxxter]

gelöscht



[Andy Schneider]

So habe an der Dose jeweils 1 Laptop angeschlossen und Patch auch an die Switch. (keine grüne Lichter).
Mit Kabeltester nochmals durchgeprüft. Kabel liegen korrekt auf, sowohl bei Port 1 als auch Port 2



[ulrich_v]

Ist die Anschlussbelegung der beiden Verlegekabel sowohl am Patchfeld als auch an der Dose wirklich beidesmal vom gleichen Typ?



[Andy Schneider]

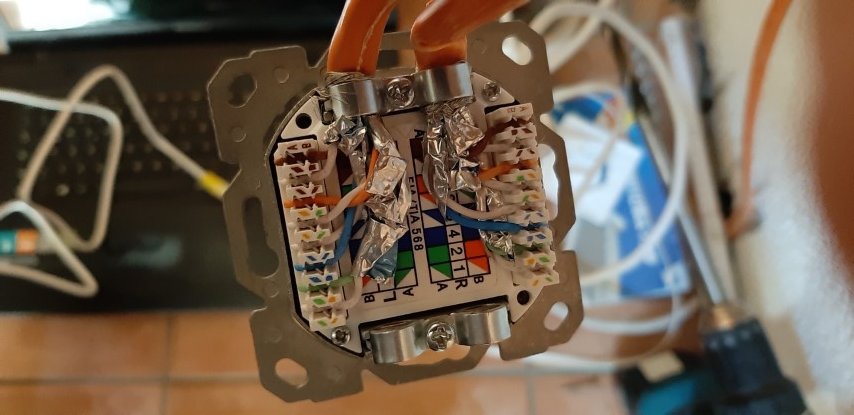

Dose nochmals aufgeschraubt und Bilder gemacht! Meiner Ansicht korrekt angeschlossen.



[User007]

Also, von meiner Seite war auch weniger das Auflegen innerhalb von Dose oder Patchfeld gemeint, sondern dass das Kabel zwischen den Ports vertauscht angeschlossen ist - so wie @bart0rn in #6 schon schrieb, dass das am Port 1 des Patchfelds angeschlossene Kabel an Port 2 der Dose aufliegt und beim Anderen entsprechend gegenläufig.
Aber...bei den Bildern 1 & 3 leuchten ja auch nur teilweise die Kontroll-LEDs (leider auch schlecht sichtbar wg. der Lichtverhältnisse) des Switch - im Bild 1 bspw. die LED für das Patchkabel zum Patchfeld nicht und im Bild 3 seh' ich nix, oder?
Könnten evtl. Ports am Switch oder Patchfeld funktionslos sein - sind das Neugeräte?



[Twostone]

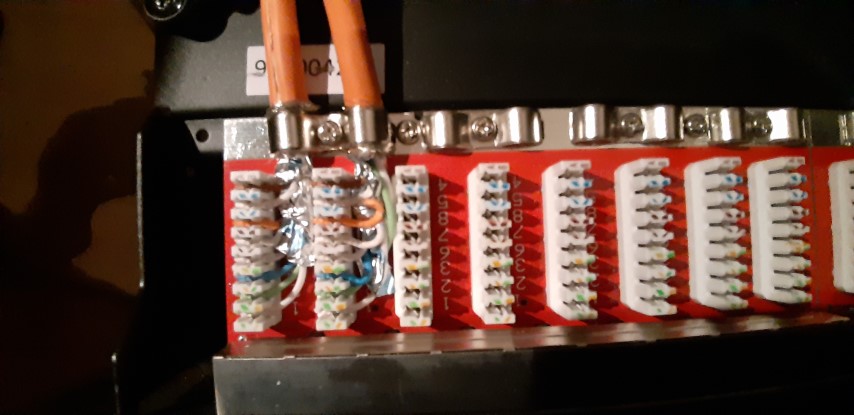

Leicht farbenblind? Bitte am Patchfeld auch nach der Farbcodierung des Patchfeldes richten. Du hast die Farbreihenfolge der Dose genommen, die ist aber am Patchfeld anders.



[Andy Schneider]

Nein, die Kabel sind nicht vertauscht. Durchgang geprüft. Patch 1 an Dose 1 und Patch 2 an Dose 2
Geräte sind neu



[Twostone]

Nochmals: Patchfeld in der Reihenfolge orange (oder grün), grün (oder orange), braun, blau auflegen. Orange oder grün kannst Du vertauschen, Du hast jedoch fast alles durcheinander gewürfelt.



[Andy Schneider]

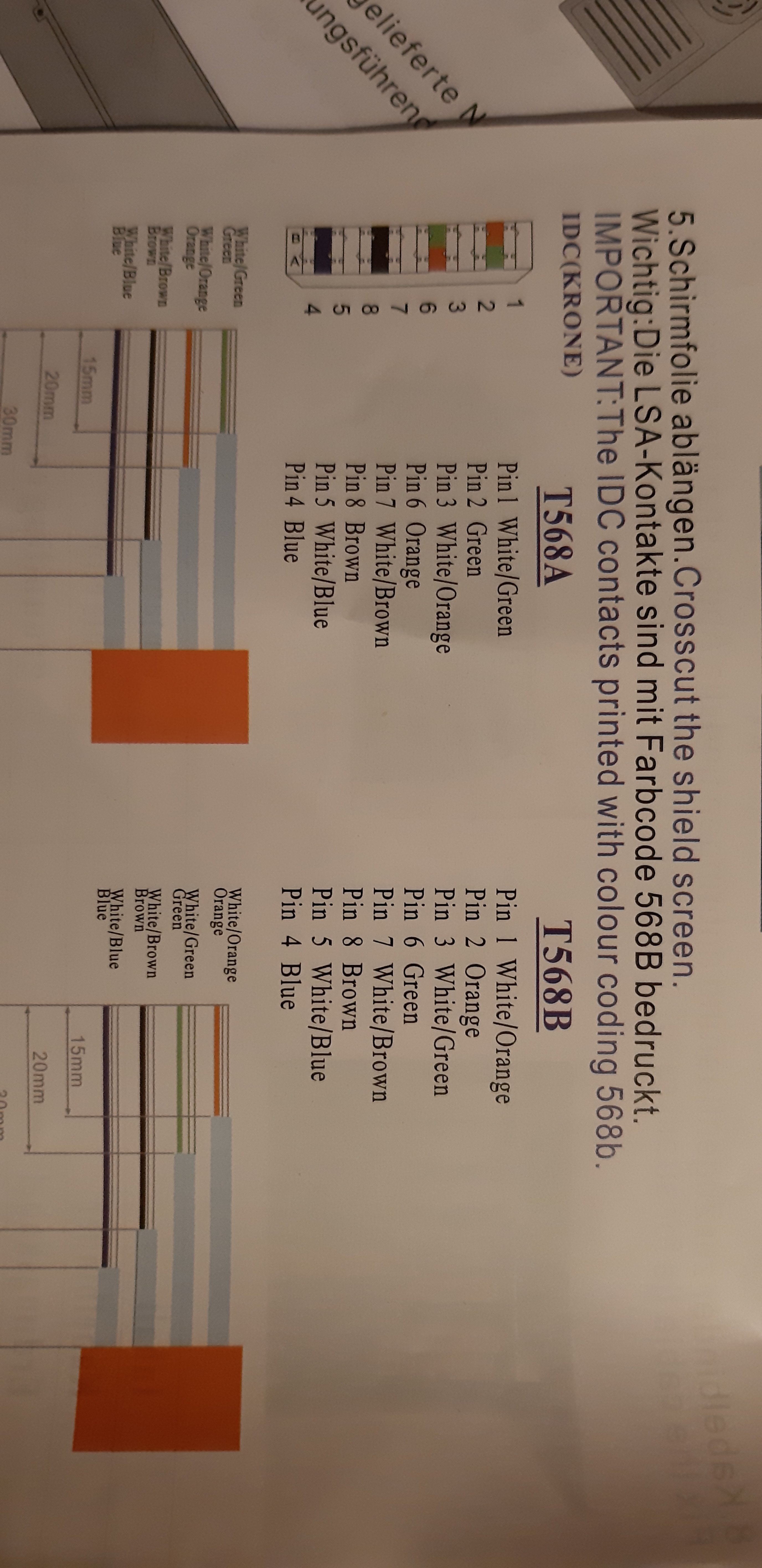

Nicht Farbenblind! Kabel wurden nach T568A aufgelegt. Die Patch wurde nach T568B bedruckt (laut Anleitung).



[supastar]

Gerät ist neu?
Du kaufst dir allen ernstes einen Fast-Ethernet-Switch neu?



[User007]

Die Auflege-Nummerierung im Patchfeld ist in der Reihenfolge anders als in der Dose - hier wurde nach A mit den Adern an 1 grün-weiß, 2 grün und 4 blau aufgelegt, am Patchfeld aber ist 4 nicht mit blauer Ader belegt.



[Binalog]

Also das blaue Pärchen liegt an der Dose bei 4,5 auf und auf dem Patchfeld bei 3,6. Richte Dich doch einfach nach den Nummern und lege eins zu eins auf.
