Projekt Arc meets Wasserkühlung

[sOne]

Hier möchte ich euch mein neues Projekt vorstellen.

Seid nun schon längerer Zeit besitze ich nun schon meine WaKü. Diese war teilweise extern aufgebaut.
Nun wage ich den Versuch alles intern Unterzubringen. Bis jetzt recht unspektakulär nicht war?
Doch jetzt wirds interessant . Ich plane nämlich einen 240er und 360er Radi intern unterzubringen...
Ich hab schon Leute gesehen, die das in nem BigTower nicht hinbekommen haben und ich hab halt nen Midi-Tower.
Nen neuen Tower zu kaufen ist keine Lösung, also muss ich es irgendwie versuchen alles intern unterzubekommen.
Gut aussehen soll es übrigends auch
Nen plan wie ich das machen soll und was ich überhaupt machen will hab ich nicht wirklich. Nur ein paar Ideen im Kopf wie ich es umsetzen will.
Also hab ich erstmal ganz einfach Angefangen... Alles unnötige musste raus. Übrig blieben nur noch Mainboardtray und der Rahmen.
Dabei half mir n Leistungsstarker Akkuschrauber.

So sah es danach aus.

Viel Platz... Doch passt da auch alles rein?
Nach ein wenig rumprobieren und nem Denkanstoß von nem User ausm Luxx steht nun schon ein grober Plan, wo was hinsoll...
Mehr erfahrt ihr beim nächsten Update

Meine Hardware interessiert euch bestimmt auch .
Hier habt ihr die Auflistung von dem was vorerst eingebaut wird.
- AMD Phenom II X4 955 @ 4,0 Ghz
- Asus Crosshair IV Formula 890 FX
- 4GB Corsair Arbeitsspeicher
- AMD (damals noch ATI) Radeon HD 4890
- Antec New True Power 550
- eine HDD (SSD?)

Bestandteile meiner Wakü:
- Watercool Heatkiller CPU
- Watercool Heatkiller GPU-X2 4870/4890
- EK-FB ASUS Crosshair 4
- EK Water Blocks EK-Multioption RES X2 - 250 Advanced
- 240er Radiator
- 360er Radiator (wird auch getauscht, da schon ein wenig "beschädigt")
- Laing DDC

So das wars fürs erste. Ich hab zwar nicht wirklich einen Plan, wie es weitergehen soll, aber da könnt ihr mir ja helfen



[acty]

vll bilder vom jetztigen system ?

welche wakü teile ?
das bissl cpu oc bekommst auch via LuKü hin

ansonsten; wo bringst radi(s) an ?

bleibt das innere so ?
also nur käfige raus, farbe und sicher sleeven ?



[T.I.M.]

bist du auf eine geringe lautstärke aus oder auf eine gute kühlleistung? oder auf beides?
hast du denn schon wakü-komponenten?
wenn du die festplattenkäfige weg hast, kann man sogar vorne einen radi reinbasteln (240er?)
oben geht wohl ein 240er, aber hinten passt dann wohl kein 120er mehr (kommt sich wahrscheinlich in die quere mit dem oberen, so ist es bei mir zumindest)



[Basti__1990]

willst du die HD 4890 nicht vorher austauschen bevor du für die alte karten einen kühlkörper kaufst?
die HD 7970 würde sich doch gut anbieten



[sOne]

Hi,
Wakü hab ich schon da, wird auch erweitert. Hab ich grad in den Startpost editiert.
Bei mir ist Lautstärke und Kühlleistung relativ egal. Mir geht es mehr um die Optik
Vorne werde ich durch das entfernen von Laufwerksschacht und Festplattenkäfig der 360er reinkommen.
Mal schaun, vlt. kommt dann auch ne neue Front rein
In den Deckel kommt vorerst der 240er. Später werde ich versuchen einen 360er Slim reinzuquentschen

Ich schreib gleich mal meine Vorstellungen, was ich bisher vorhab dazu.



[acty]

in die front nen 360er ?
dann musst aber vorn noch bissl schneiden oder ?



[sOne]

Hab grad probiert und er passt problemlos rein. Wie gesagt, werde ich warscheinlich eine neue Front anfertigen.

Hier ein aktuelles (bis gestern sah es so aus) Bild:

So was werde ich alles machen:
-Sleeven
-Netzteilabdeckung
-Mainboardhintergrundbeleuchtung
-Abdeckung für den Mainboardtray
-Einbau der Wasserkühlung

Das ganze soll schwarz/weiß/rot gehalten sein.



[Scamp]

Schaut schonmal gut aus bis jetzt, bin mal gespannt was noch kommt. Gibt's dann später kein optisches Laufwerk mehr oder bastelst du noch irgendwo ein Slot-in hin?



[Shaav]

Da ist ja noch jede Menge Platz im Gehäuse. Kommt da noch was rein?



[sOne]

@Scamp
Erstmal wird ein externes seinen Dienst tuen, doch ich werde später versuchen ein Slim-Laufwerk einzubauen. Ein normales passt da nicht mehr rein....

@Shaav
Ja da kommt der 360er Radi rein
Da ist dann kein Platz mehr.

So außerdem eine kleine Planänderung, ein neuer Deckel und eine neue Front werden erstmal nicht gebraucht. Dank einer Idee von Lexel aus dem HardwareLuxx werde ich es auch anders hinbekommen, sodass es auch gut aussieht.
Wenn ich noch ein wenig was gemacht hab, dann werde ich es euch meine neue Idee vorstellen

Ergänzung (5. April 2012)

So, damit ihr auch heute noch was zum schauen habt hier ein paar Bilder der Hardware:



Viel Spaß damit



[PandaDistrict]

Wirklich schöne Bilder, viel Spaß beim werkeln ^^



[LeXeL]

hey mich gibts nicht nur im luxx, sondern auch hier
nur bin ich hier zu faul zum posten geworden irgendwie XD



[sOne]

So ihr könnt euch heute über ein Update freuen
War nämlich heute wieder fleißig und hab was geschafft.

Diesmal waren die Seitenteile dran. Einmal wurde ein Window ausgeschnitten und beim anderen ein Ausschnitt für den Radiator.
Hier mal die zwischenzeitigen Ergebnisse:


Das Plexiglas wurde auch gleich Griffbereit hingelegt
Dieses möchte auch sauber mit dem Seitenteil befestigt werden. Dabei entschied ich mich für einen Universalkleber von Patex.
Damit es auch ordentlich hällt musste es auch ordentlich zusammengedrückt werden. Da die Presse gerade belegt war musste eine provisorische Konstruktion her.


Der Kleber muss nun noch aushärten. Bilder vom Endergebnis liefere ich im weiteren Abeendverlauf...

Für alle die immernoch nicht wissen wo jetzt nun der 360er Radi hinkommt hier ein Bild.


Nun wurde auch das Seitenteil befestigt um zu schauen wie es ausschaut.


Auf den Ausschnitt wird noch eine Radiblende kommen, um das ganze optisch zu verschönern.

So außerdem habe ich noch zwei Bilder für euch, die einen kleinen Tip geben auf das nächste größere Update.


Nun habe ich mir aber ein Eis verdient...


EDIT:
Ich wollte ja noch Bilder vom fertigen Seitenteil nachreichen. Daraus wird wohl nichts, da sich der Kleber gelöst hat.
Hätte ich mal richtig auf die Verpackung geschaut. Ist zwar geeignet für Kunststoffe, aber natürlich stand da drauf "außer Acrylglas"...
Muss ich wohl mit etwas anderem Versuchen.



[Amusens]

Sehr schön bis jetzt alles sauber gemacht

Die Zwei Fotos lassen erahnen das es was mit Mainboard und Abdeckung und Beleuchtung zu tun haben könnte.?

Was mich auch Freut sind die Fotos die nicht Unmenschlich Groß sind und sich einfach Öffnen lassen ohne 20 Minuten zu Warten bis die geladen sind.



[sOne]

Dankeschön

Da liegst du nicht ganz richtig. Die Materialien werden u.a. für eine Abdeckung verwendet.

Heute war aber erst die Front dran.
Dazu wurde erst das Mesh in der Front entfernt, um die Plastikstreben besser entfernen zu können.

Dies hab ich mit einem Seitenschneider, einer Feile und einer nützlichen Maschine gemacht

Dann wurde das rote Plexi passend zugeschnitten.

Mit Heißkleber fixiert und mit grauem Silikon versiegelt.

Außerdem wurden zwei weitere Plexiglasstücke zugeschnitten.

Was mit denen passiert erfahrt ihr beim nächsten Mal



[sOne]

So habe nach längerer Pause wieder etwas zu Berichten. Leider aber ohne Fotos, da ich noch kleine Verbesserungen vornehmen muss.
Aber erst einmal von Anfang an.

Alles begann mit zwei Paketen. Das eine war von Nils mit Sleeve, Halterungen und sonstigem Krimskram. Ich war schon kurz davor mit dem Sleeven zu beginnen, doch dann beschloss ich eine zweite HD 4890 zuzulegen. Da ich dadurch auch ein neues Netzteil, mein Antec ist mit 550 Watt zu schwach, benötige wird das Sleeven verschoben.
Da habe ich auch gleich die zweite Neuigkeit vorweggenommen. Eine zweite Grafikkarte kommt in mein System. Natürlich auch mit Wasserkühlung.

Desweiteren habe ich ja schon angekündigt mit Lochblech zu arbeiten. Dies wird leider doch nicht zum Einsatz kommen, da 1. es als Material zu Dick ist und 2. habe ich keine Möglichkeit es mit der Kreissäge zu schneiden, da diese nur Holz und Alu schneiden kann. Mit der Flex würde ich es nicht sauber genug hinbekommen und für die Blechschere ist es zu Dick.
Doch weil ich nicht auf Abdeckungen verzichten möchte wird ein anderes Material verwendet. Nach längerem hin und her entschied ich mich für schwarzen Stoff. Natürlich musste das Material sofort verwendet werden und so entstanden mittlerweile über 10 verschiedene Abdeckungen.
Diese werde ich euch natürlich noch präsentieren, aber erst wenn auch die letzte fertig ist.

Ihr könnt also gespannt sein...



[Bible Black]

Man, hätte jetzt nicht gedacht das mir jemand zuvorkommt mit einem Mod Thread für das Arc.
Hatte nämlich auch vor ein Window in die Seite zu bauen (Plexi + Motiv einfräsen), Lochbleche über GPU und ggf. gesamtes Mainboard (), ggf. komplett neue Front und einen veränderten "Deckel", entfernen der HDD Käfige und noch ein paar andere Sachen in Verbindung mit Plexi und LEDs. Das macht mein Interesse an deinem Mod doch schon sehr hoch, hoffe da kommt bald noch was.



[sOne]

Also Abdeckungen über Mainboard und GPU sind schon fertig...
An der Front werde ich erstmal nichts machen. So wie sie ist gefällt sie mir ganz gut.
Beleuchtung kommt natürlich auch :-)

Denke am Wochenende kommt das Update mit den Bildern.


EDIT:
So damit ihr doch noch Bilder bekommt hab ich beschlossen euch die Häppchenweise zu geben

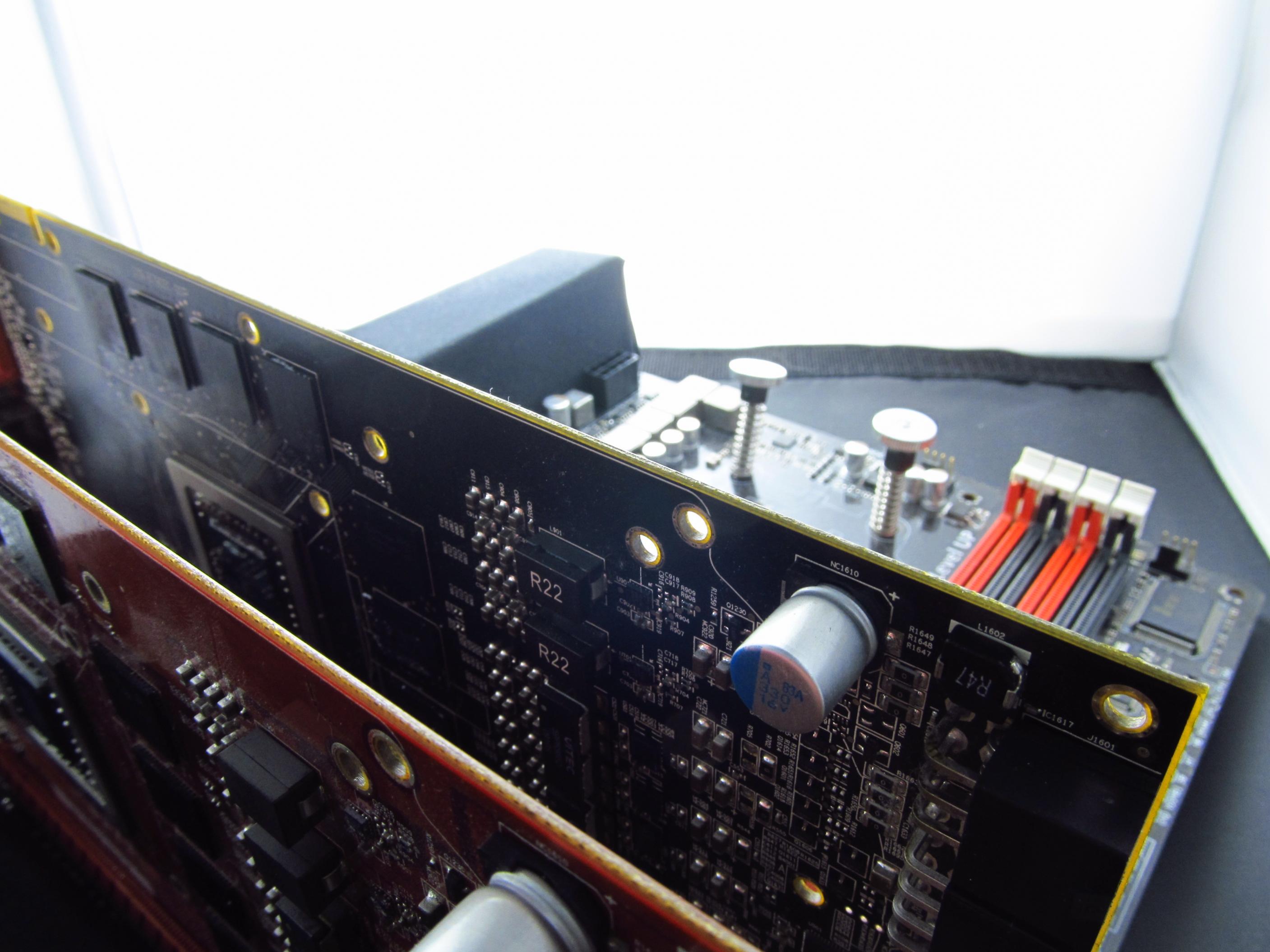

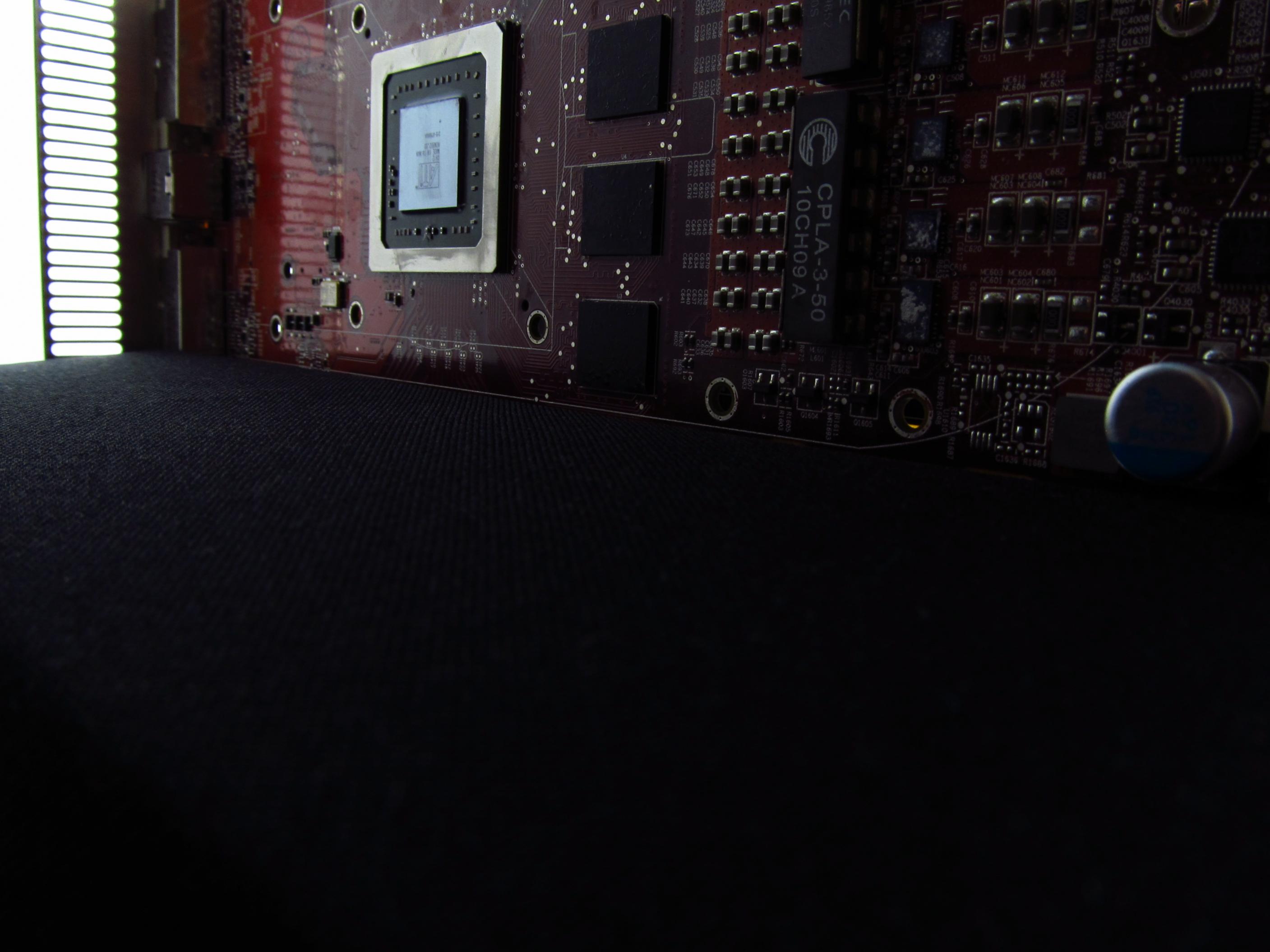

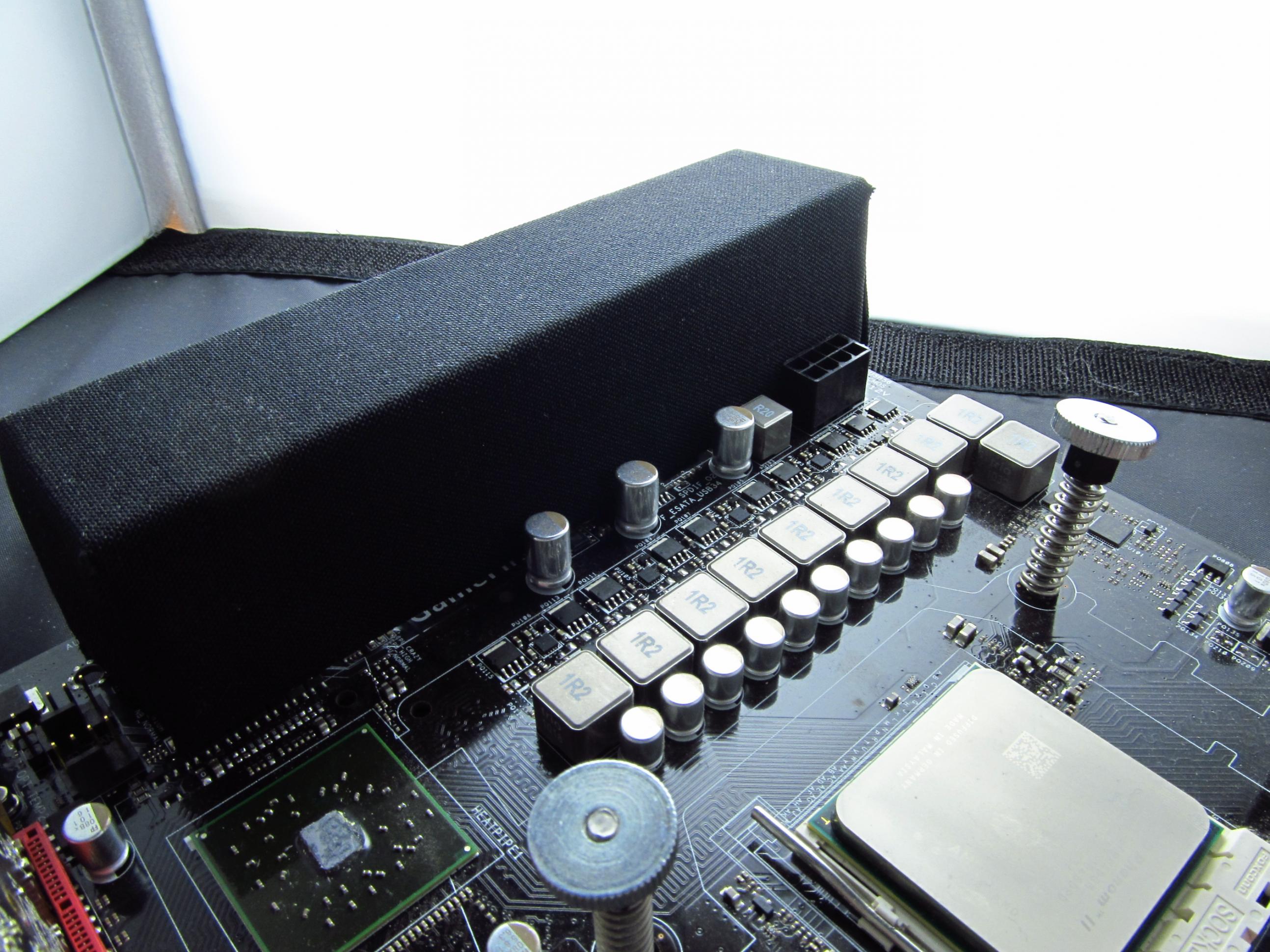

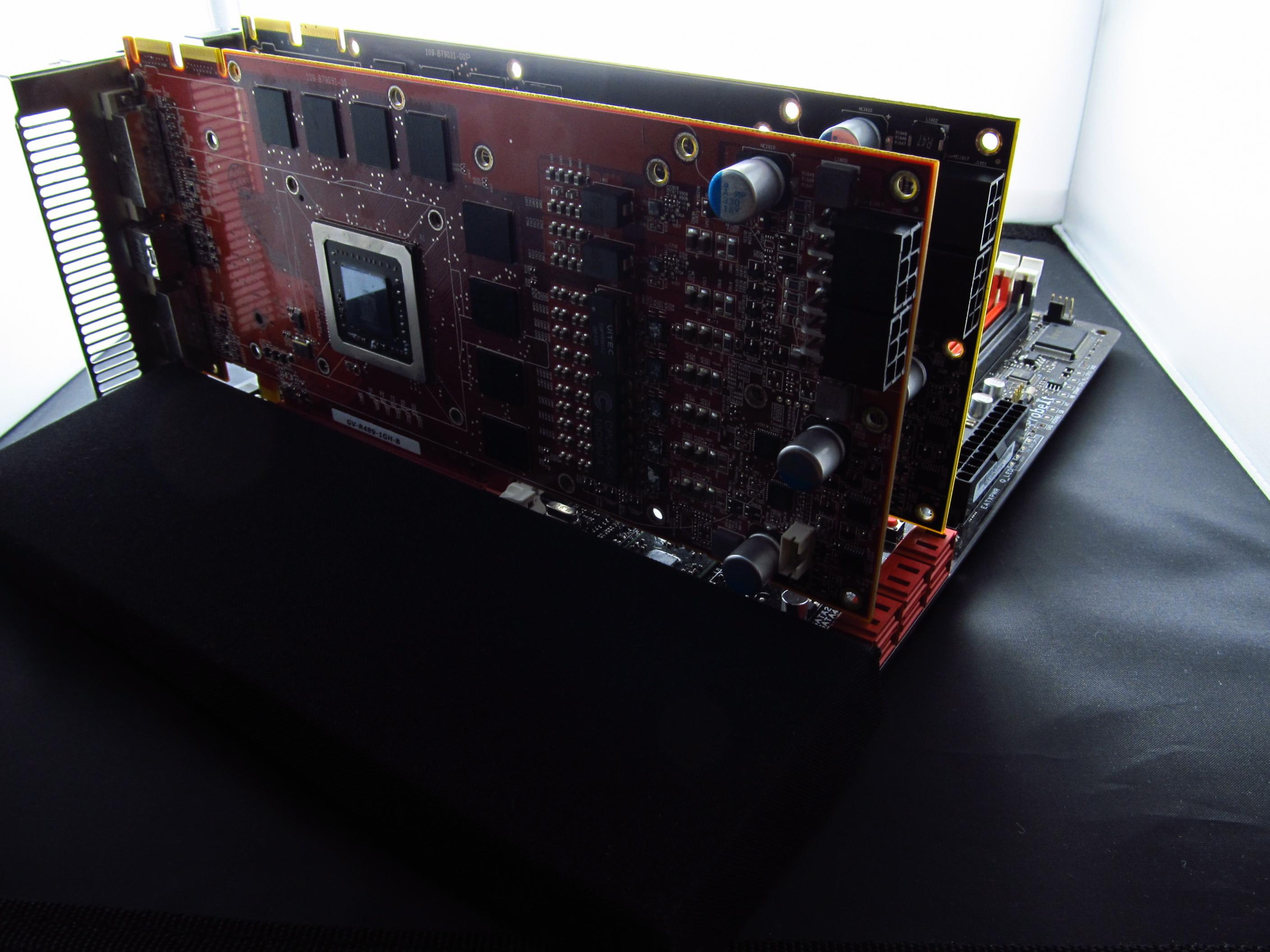

Hier mal die ersten mit den beiden Grafikkarten und den neuen Mainboardabdeckungen.



[sOne]

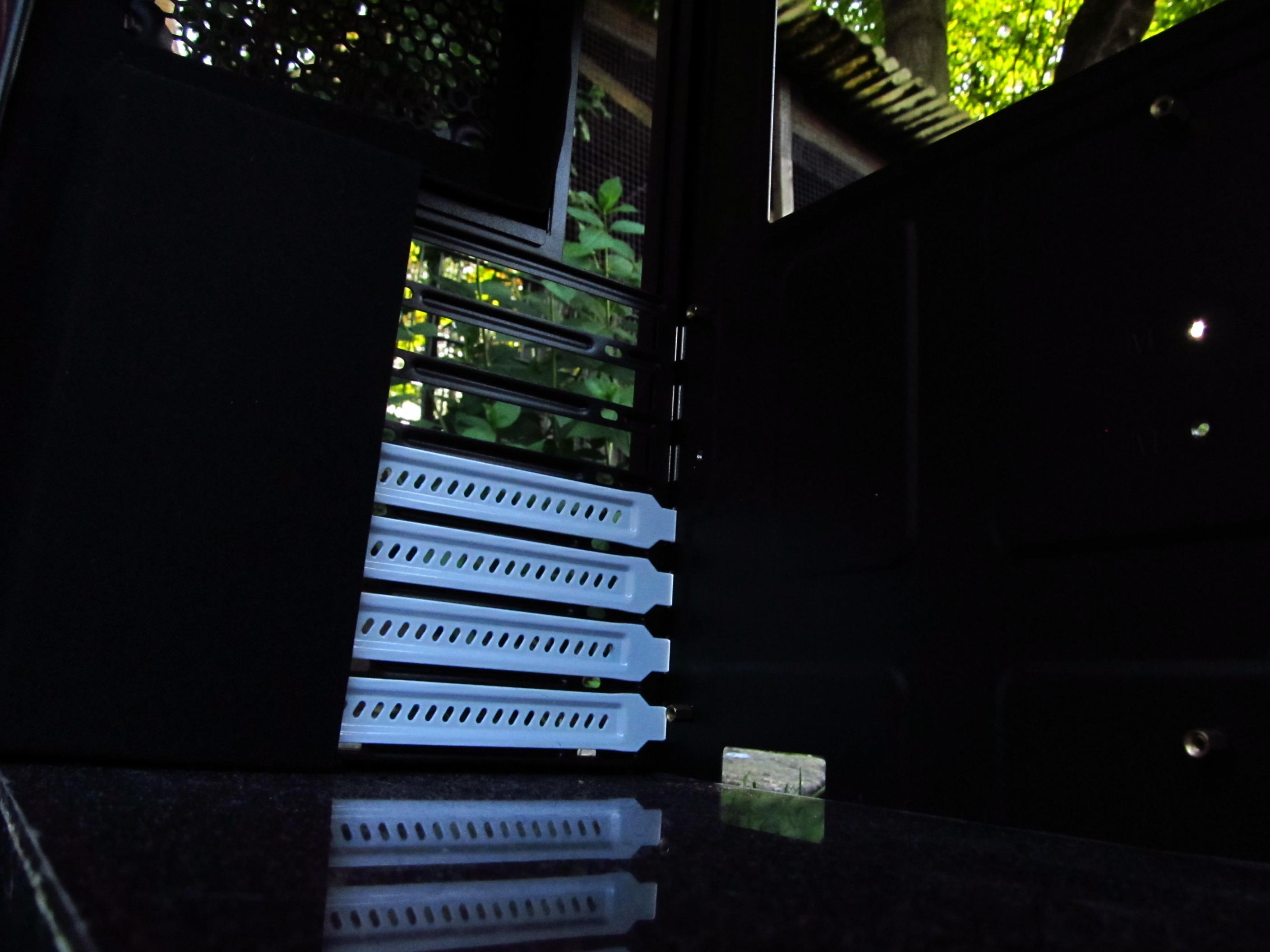

Hier kommt ein weiteres Bild für euch.
Es war draußen einfach so schön, da musste ich das Gehäuse mitnehmen ;-)

Erkennt ihr da schon was !?

UPDATE:
Heute gibt es wieder etwas zu bestaunen ;-)



[sOne]

Am Samstag ging es wieder weiter. Diesesmal allerdings nicht mit den Abdeckungen, sondern zuerst mit etwas anderem.

Erstmal wollte sich etwas nackig machen. Und nein ich bin damit nicht gemeint
Sondern ein Bestandteil der Wasserkühlung.
Um genauer zu sein der Watercool HTSF 360. An alle die nicht wissen was das ist schaut im Spoiler nach.

Spoiler

Es ist ein etwas älterer Radiator von der Firma Watercool in der Variante mit drei 120mm Lüftern

Dazu musste ich erst in den Keller laufen. (Man war das eine Tortur )
Hier mal ein Bild vor dem Auseinander nehmen:



Um das Gehäuse zu entfernen musste ich die Nieten aufbohren. Dies Taten einmal der schon bekannte Akkuschrauber sowie ein Bohrersatz.



Ganze vier Nieten musste ich aufbohren.



So sah er dann nackig aus.


Da ein paar Lamellen auf der Sichtseite verbogen waren musste ich sie in kleinstarbeit zurechtbiegen.



Der Radiator wird nun noch einmal nach lackiert, da an ein paar Stelle schon die Farbe fehlt. Außerdem muss noch eine Art Standfuß gebaut werden, damit er sicher im Gehäuse stehen kann.


Weiter ging es am späten Abend in der großen Werkstatt.
Dort wurde die Abdeckung für den Mainboardtray gebaut. Diese besteht aus rotem Plexiglas.



Das ganze musste natürlich angezeichnet werden.



Und danach an der großen Kreissäge



ausgeschnitten werden.



Dies erledigte mein Vater, da mir die Kreissäge doch ein Ticken zu gefährlich ist.
Zu Hause angekommen wurde es gleich anprobiert und natürlich wurde beim ausschneiden etwas falsch gemacht. Ich hab vergessen, dass es ja noch eine Netzteilabdeckung gibt...

Nunja aus dem Grund bin ich mit der Abdeckung doch noch nicht fertig und muss noch einmal in die Werkstatt. Das werde ich aber frühstens nächste Woche erledigen.

Als nächstes steht an die Kanten vom Plexiglas zu polieren und die anderen Abdeckungen, von denen ihr schon einen kleinen Vorgeschmack bekommen habt zu Ende zu bringen.
