CPU-Kühler Anschlüsse für Mainboard

[Rexi1945]

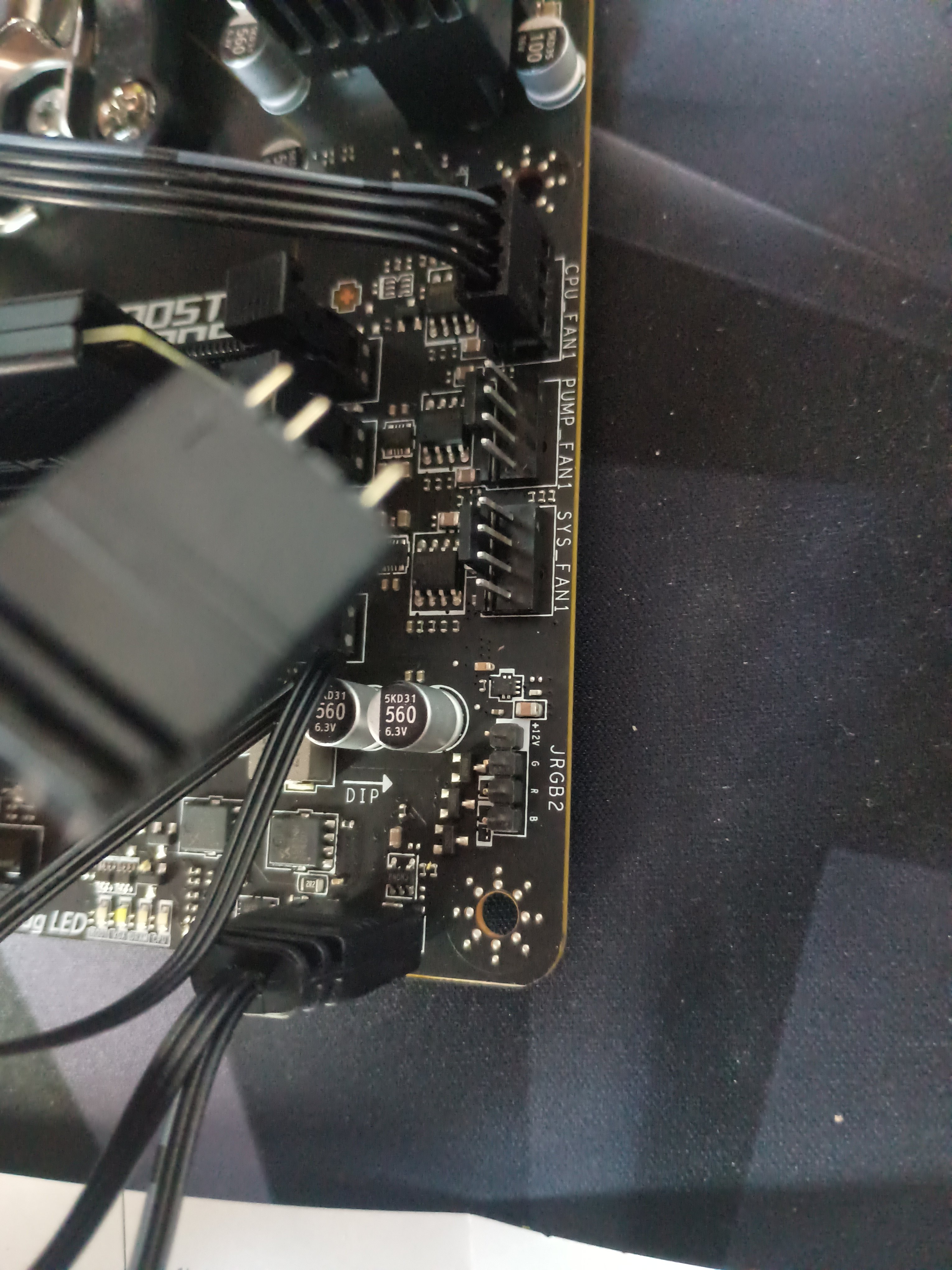

Hallo, ich habe mir den Endorfy Spartan 5 MAX ARGB gekauft. Zusätzlich habe ich das MSI Pro B650-S WIFI angeschafft. Ich habe keine Ahnung, was ich wo rein stecken muss. Kann mir da jemand weiterhelfen? Bild im Anhang.
Viele Grüße



[Nero FX]

Steht doch da...CPU_FAN1 -> Lüfter.
ARGB Port für die Farbsteuerung ist auf dem Bild nicht sichtbar, da hilft dir das Handbuch des Mainboards.

Such dort nach JARGB

EDIT: Laut Anleitung ist der JARGB_2_2 rechts oben vom Board unten der Schrauben oben rechts (im eingebauten Zustand). Auf dem Bild ist der Anschluss durch die Kabel verdeckt.



[Rexi1945]

Danke für die schnelle Antwort, ich habe die Kabel wie im Bild angeschlossen, ist das so richtig? Abgesehen davon bleibt eins übrig, was mache ich damit?



[psy187]

Sind die Stecker nicht beschriftet ?
Handbuch vom Kühler?



[Deathangel008]

Abgesehen davon bleibt eins übrig, was mache ich damit?

gar nichts? daran kann man nen weiteren ARGB-lüfter etc anschließen.



[psy187]

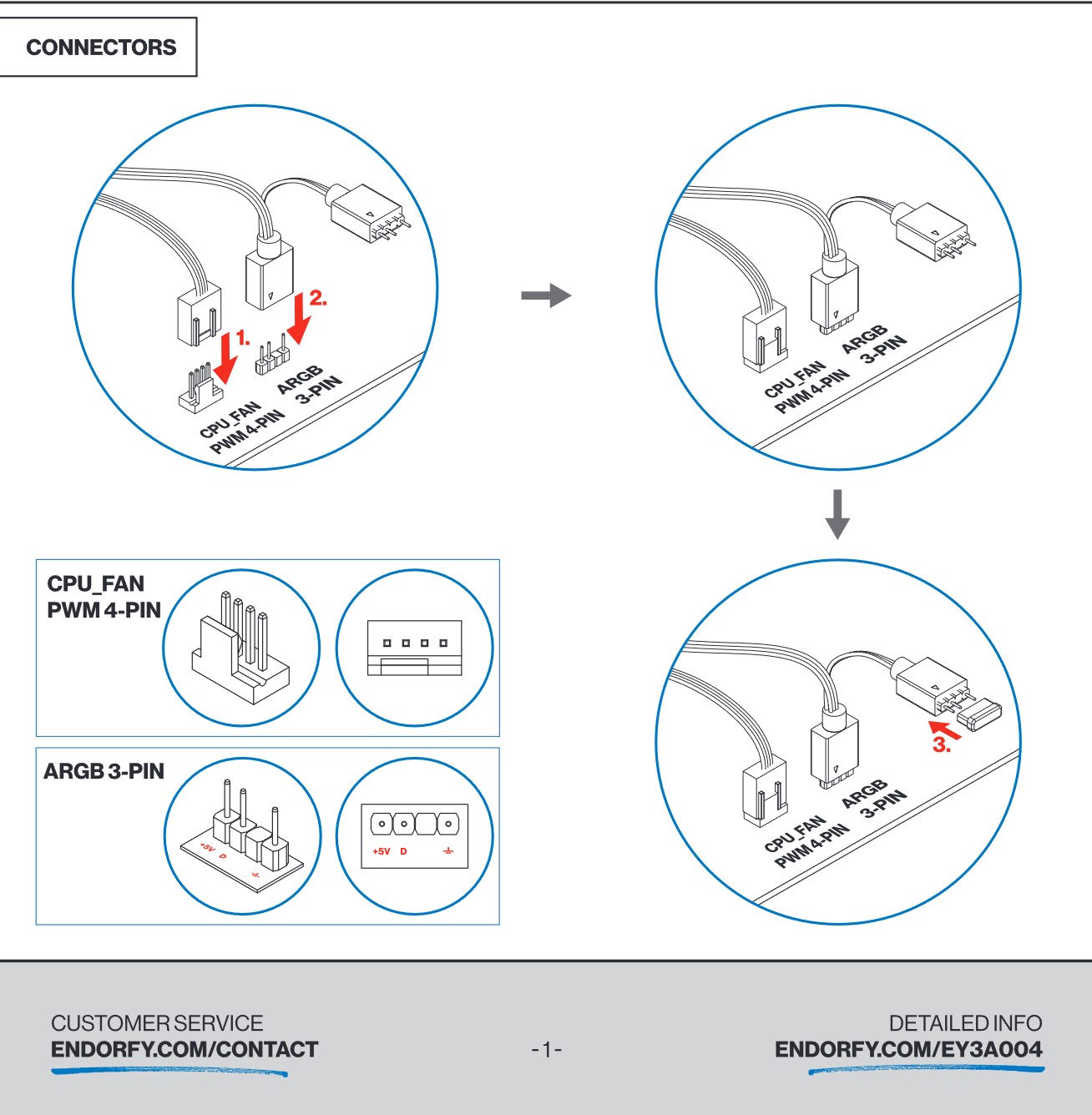

So wie ich es sehe kommt auf die RGB Kupplung, wenn nicht genutzt eine Brücke.
Step 3.



[modena.ch]

Das ist keine Brücke, das ist nur ne Gummiabdeckung.
Muss nicht unbedingt drauf, soll nur die Pins schützen.



[~HazZarD~]

Und vermeidet Kurzschlüsse, falls zufällig irgendwie der 5V Pin Kontakt zu anderen Metallteilen im Rechner bekommt. Ich würde das Verhüterli vorsichtshalber draufstecken.
