Vorwort

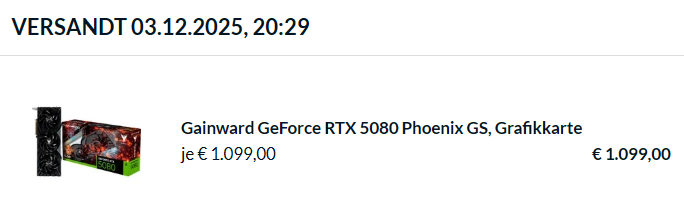

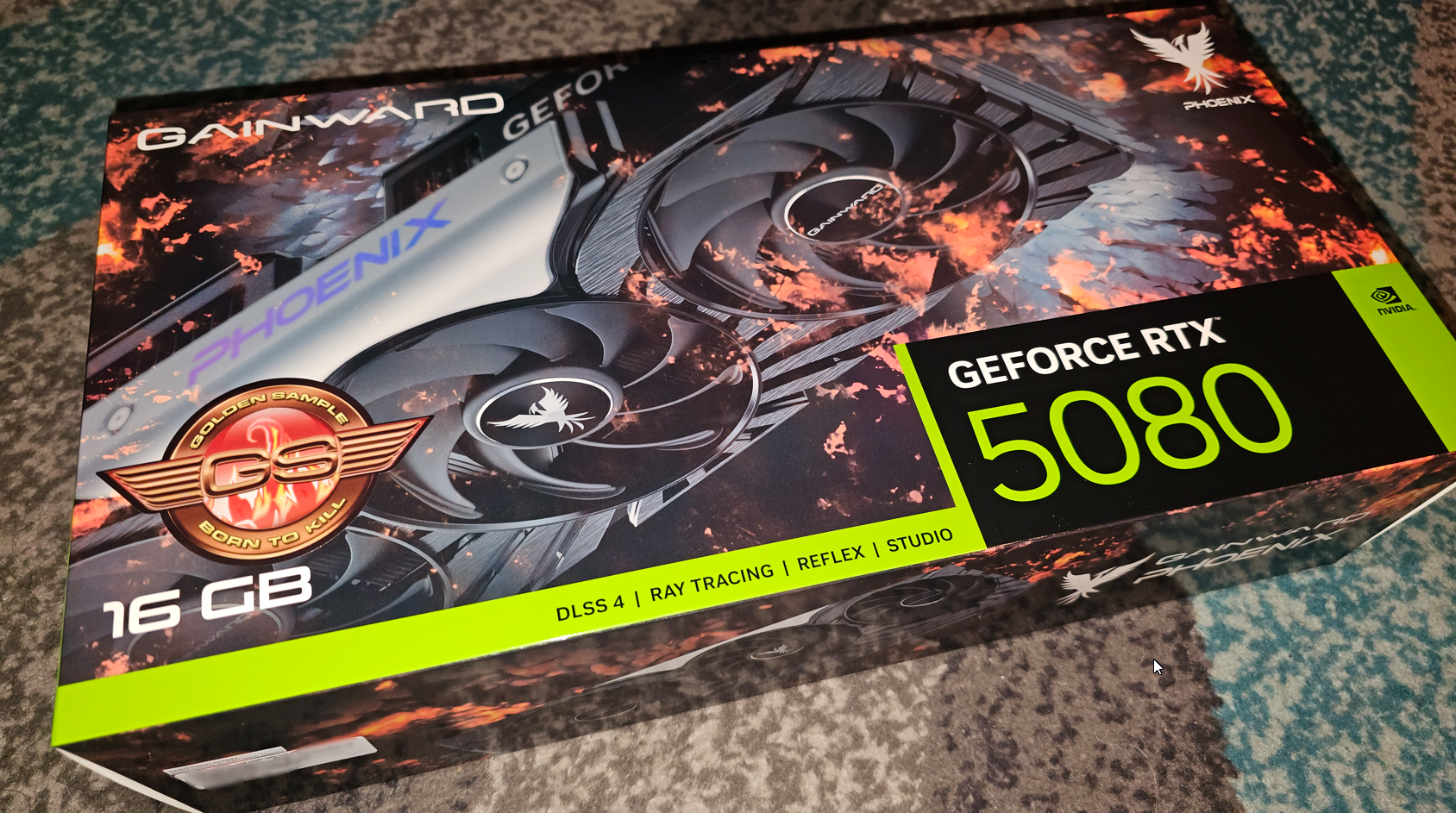

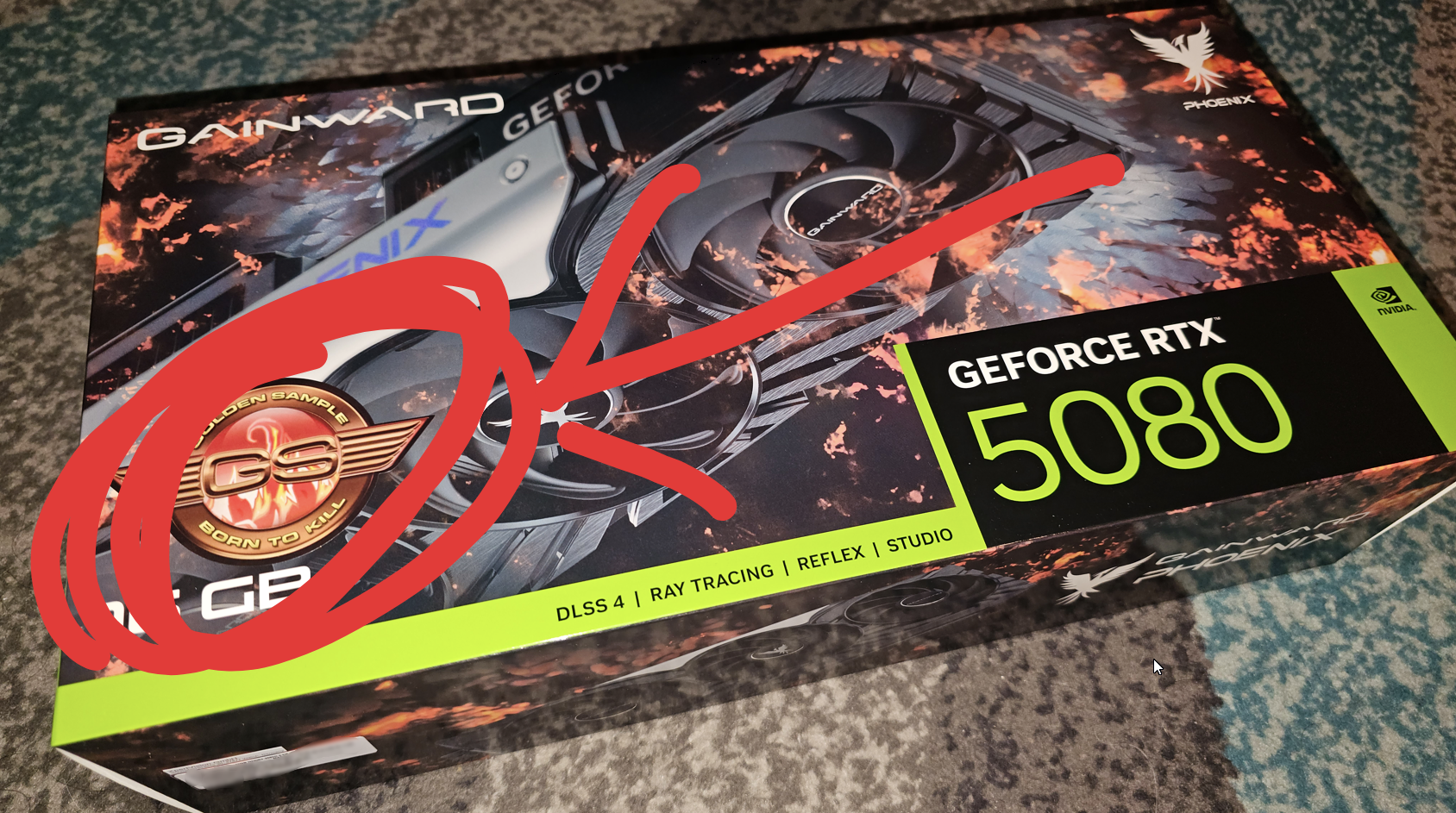

Diesen Beitrag hatte ich ursprünglich in einem anderen Thema mitverfasst. Aber im Nachhinein ist es auch keine schlechte Idee, meine Erfahrungen hier zu teilen. Falls Fragen offen sind, gehe ich gerne noch zusätzlich darauf ein.Auf der OVP steht auch was von der GS Version mit dabei, was ich mir bestellt habe. Aber auch seitlich auf dem Etikett wird die Grafikkarte als GS gelistet.
Meine Grafikkarte sollte aber bezüglich meiner Wasserkühlung mit einem Wasserblock umgebaut werden. Hierbei ist aber mitzuberücksichtigen, dass die Herstellergarantie (falls es so etwas gibt), erlöschen wird! Werde aber nicht groß darauf als Test einsteigen, sondern erläutere nur kurz, wie meine Eindrücke nach dem Einbauen so gewesen sind.
Aufbau der Grafikkarte
Auf der Grafikkarte befindet sich auch ein Siegel, was für einen Umbau zwangsläufig beschädigt wird.
Das gilt, auch, wenn irgendwann WLP und Pads ausgetauscht werden sollen.

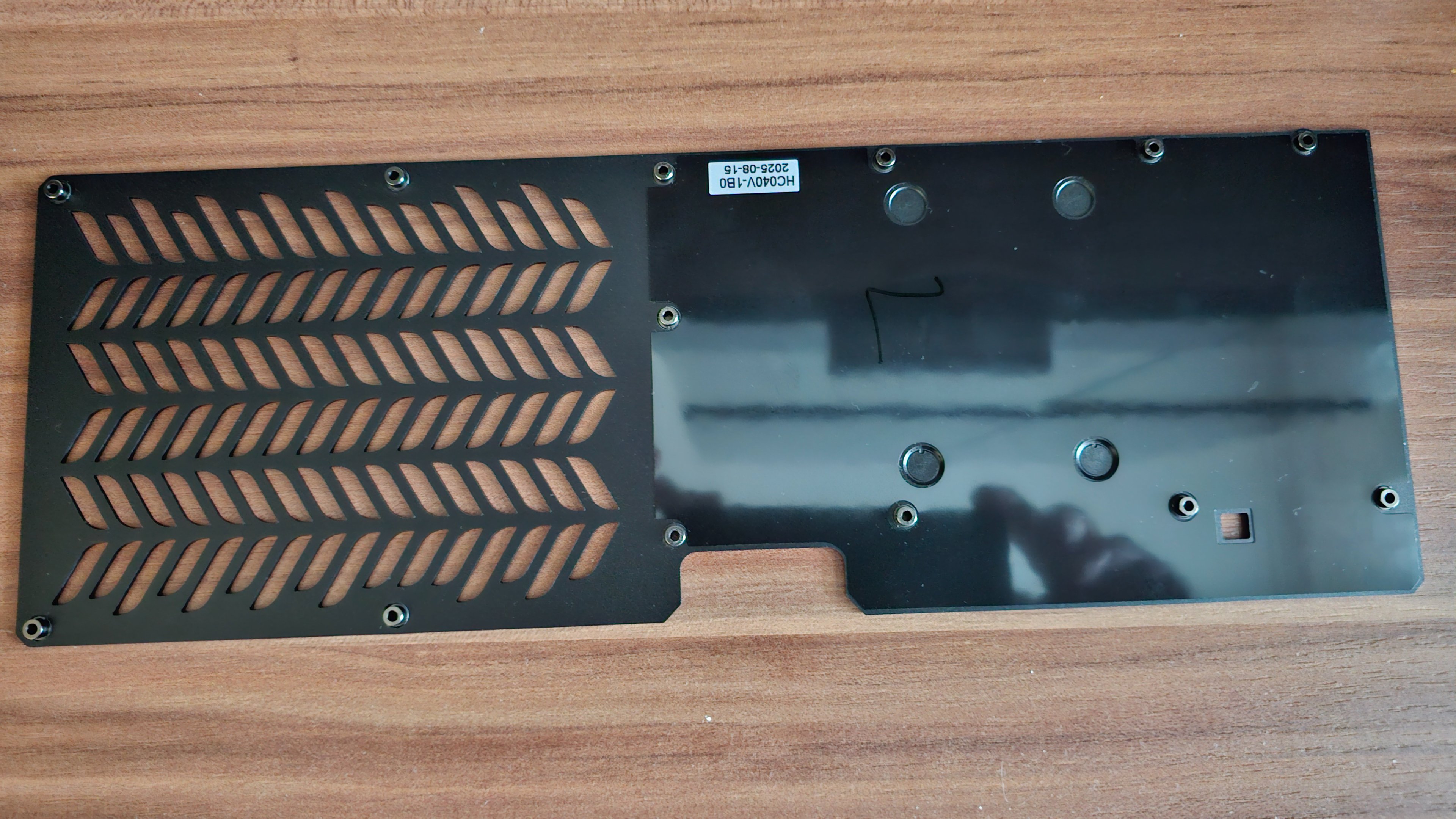

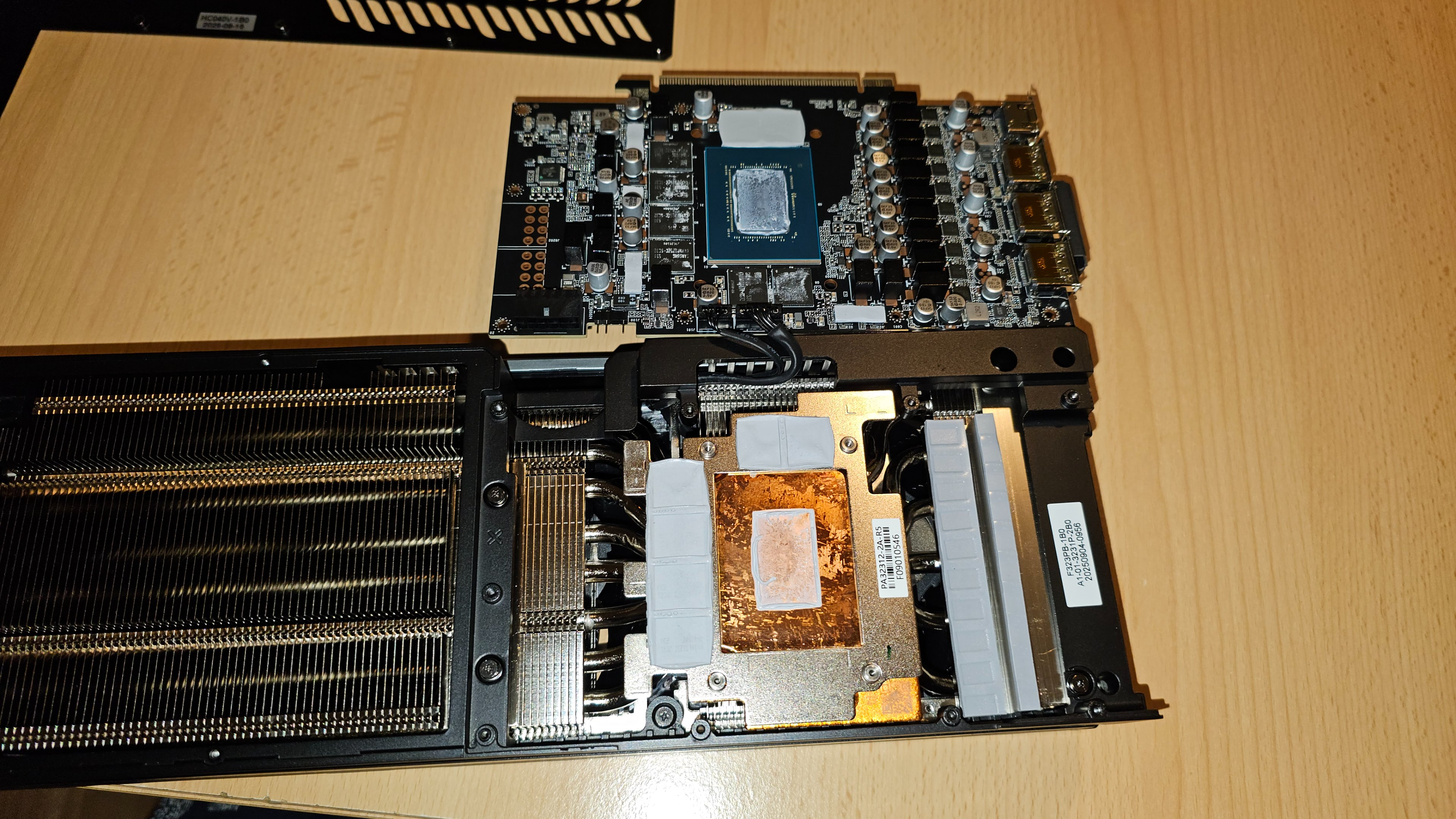

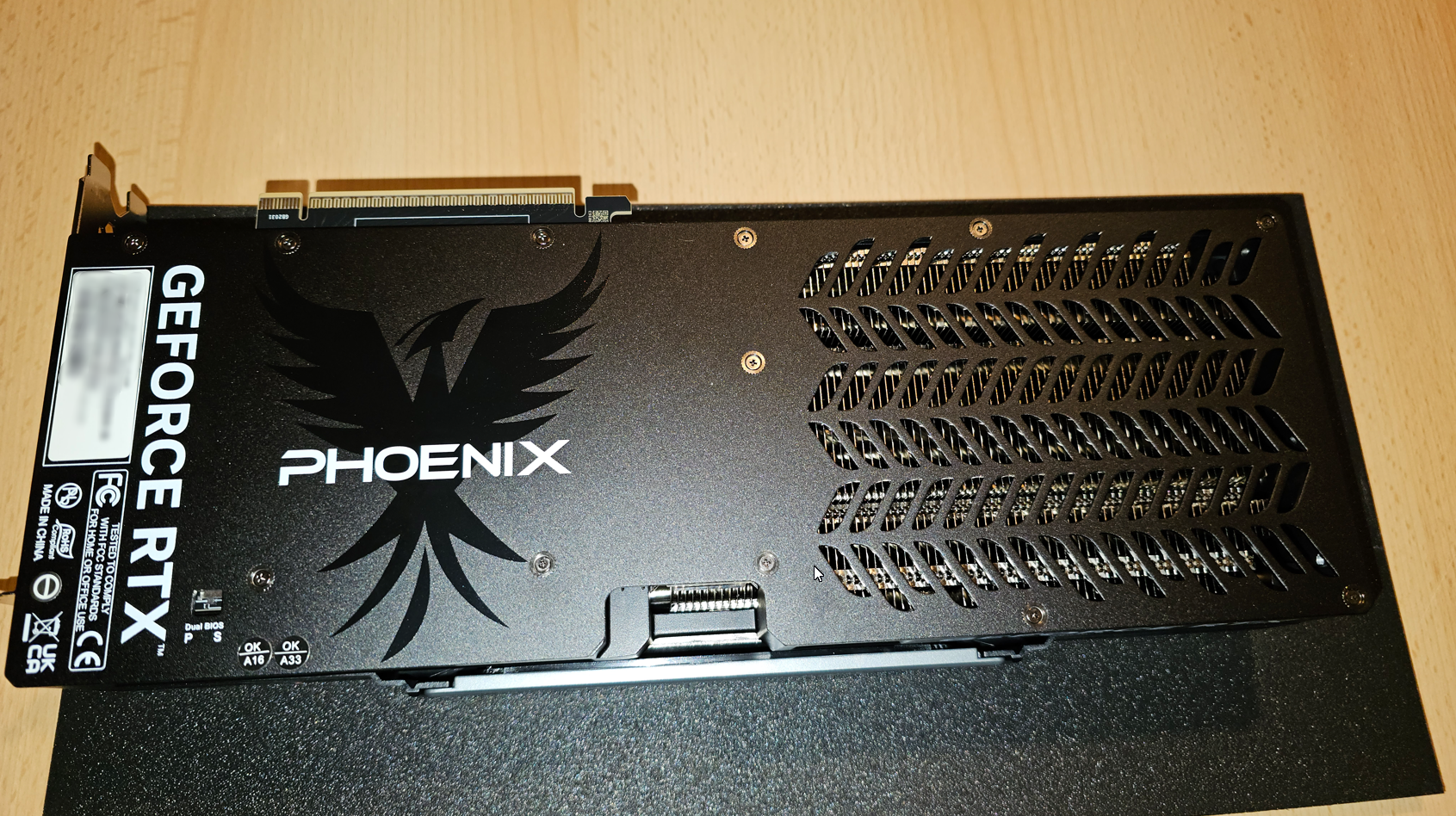

Die Backplate hat keine kühlende Funktion und zwischen Backplate und dem PCB sind keine Pads vorhanden. Die Backplate scheint aber aus Aluminium gefertigt zu sein. Die Abstandshalter auf der Backplat sind inkl. der Backplate 4mm hoch und die Backplate selbst ist 1,5 mm dick. Somit müssten 3mm Pads dazwischen gut passen und ggf. ließe sich auch Thermal-Putty hierzu verwenden.
Allerdings ist der rechte Teil mit einer Plastikfolie bezogen und so wird die Wärmeleitfähigkeit nicht gut ausfallen. Die Folie zu entfernen könnte zu Kurzschlüssen führen.

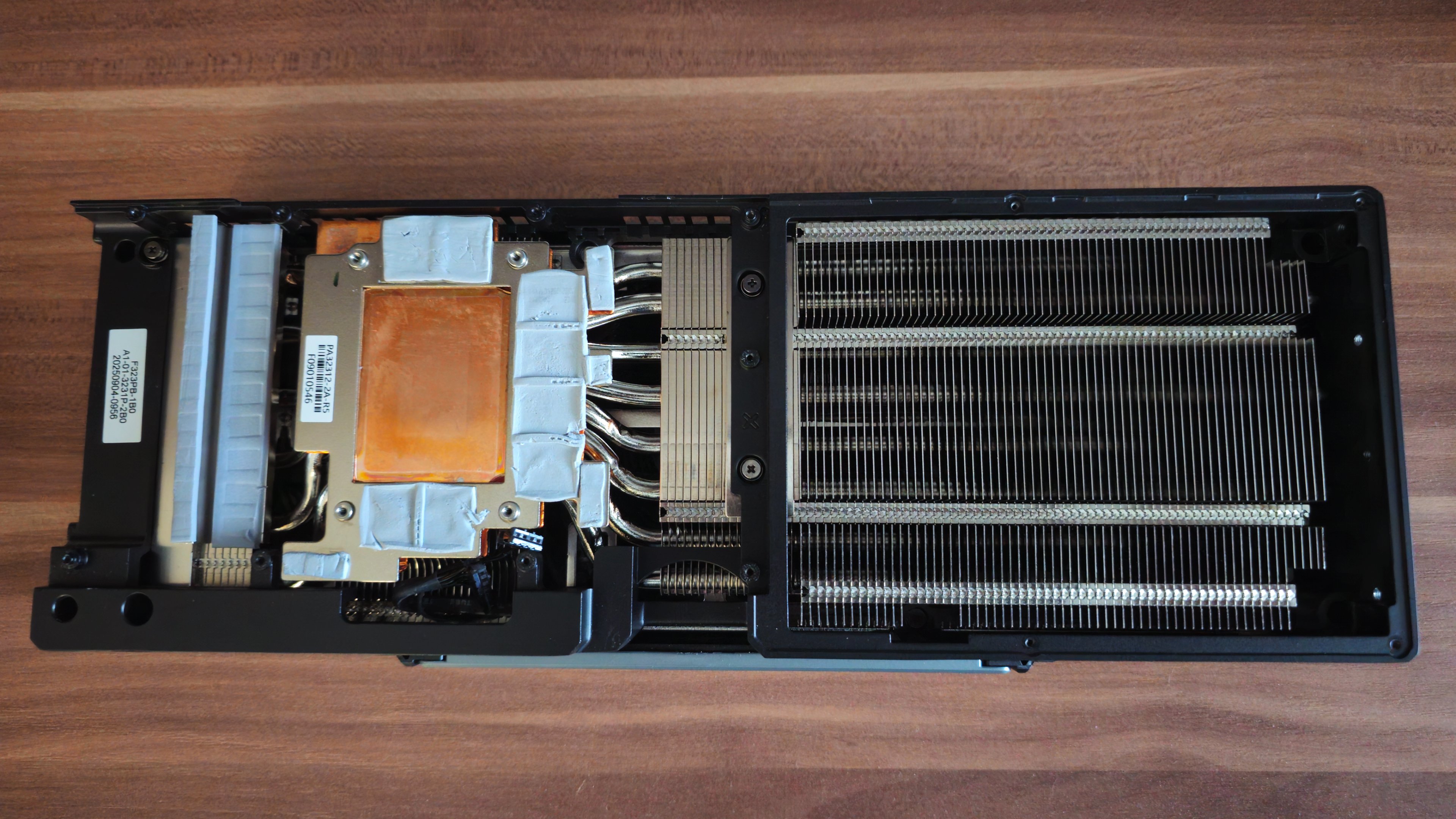

Die Original-Pads sind alle 1 mm dick, falls sie mal erneuert werden müssten.

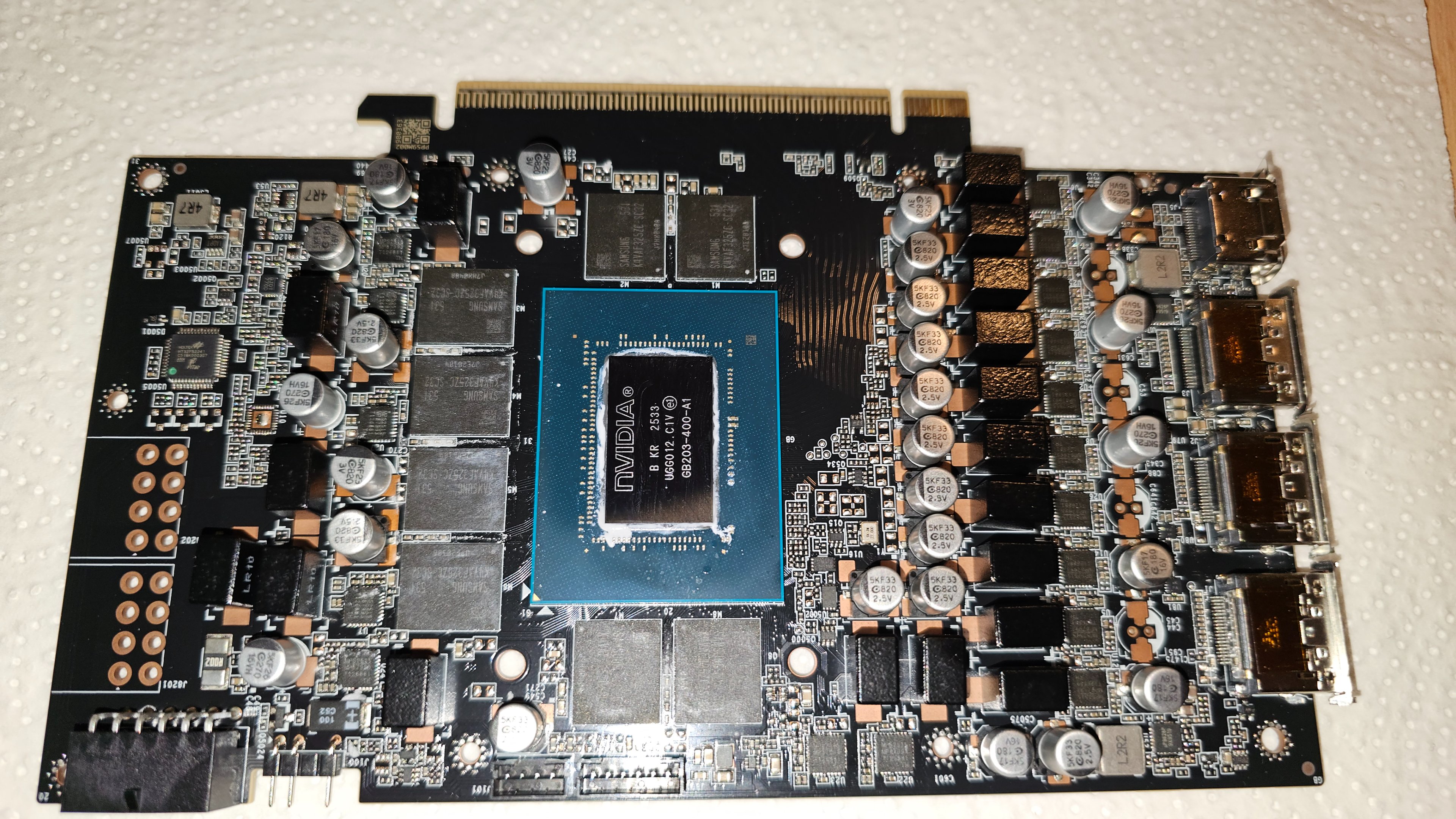

Bezüglich des PCB kann ich jetzt nicht viel sagen, da ich kein Elektriker bin. Aber hier mal ein Bild, falls es hilfreich sein sollte.

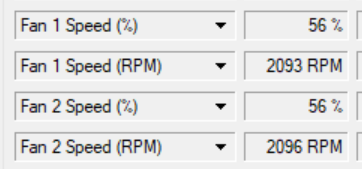

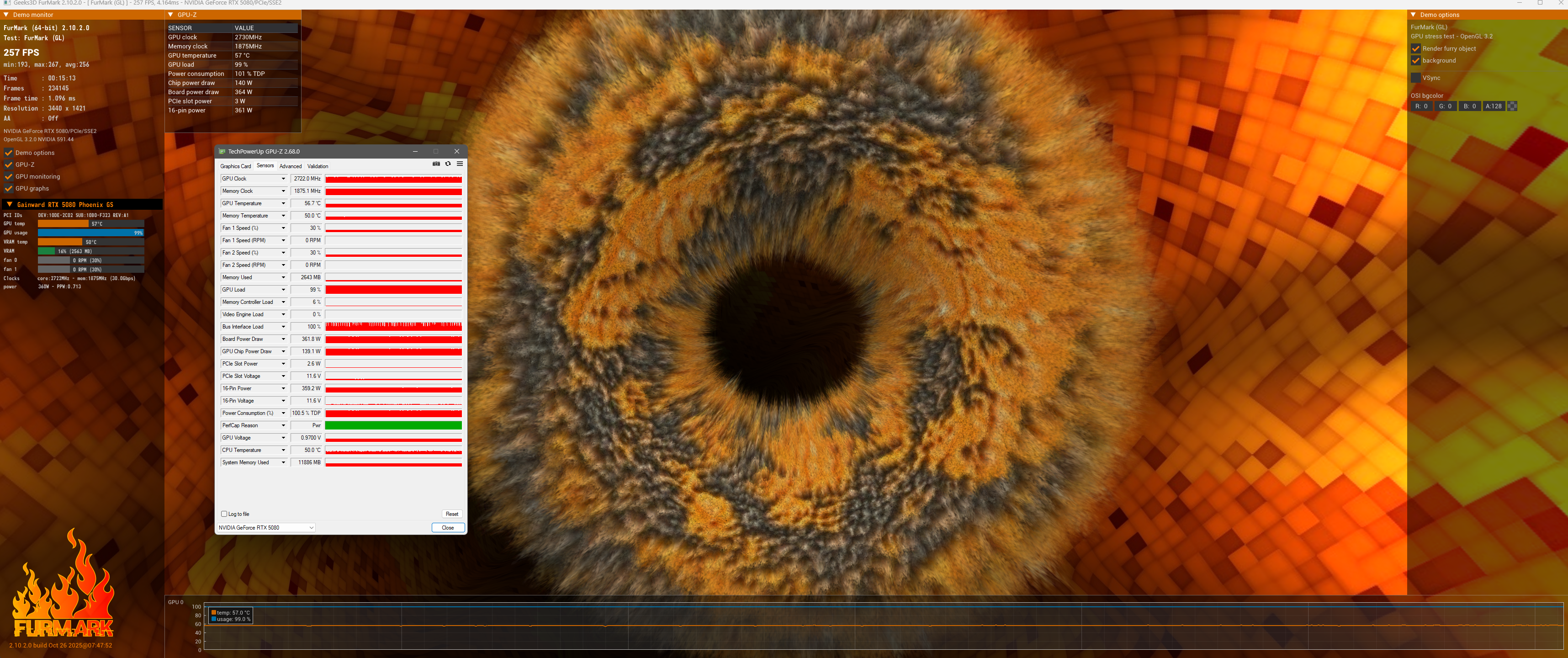

Mit dem Umbau hat alles mit meiner neuen RTX 5080 Phönix (GS) funktioniert. Muss aber sagen, die Grafikkarte ist auch bereits mit dem Luftkühler hervorragend gewesen. Denn mit offenem Gehäuse habe ich in Furmark 70 °C erreicht und in Games um die 60 °C. Mit dem Wasserkühler jetzt im Schnitt nur noch um die 40 °C ±. Kein Spulenfiepen und die Lüfter sind sehr angenehm vom Geräuschpegel und empfand ich nicht als laut.
Bios

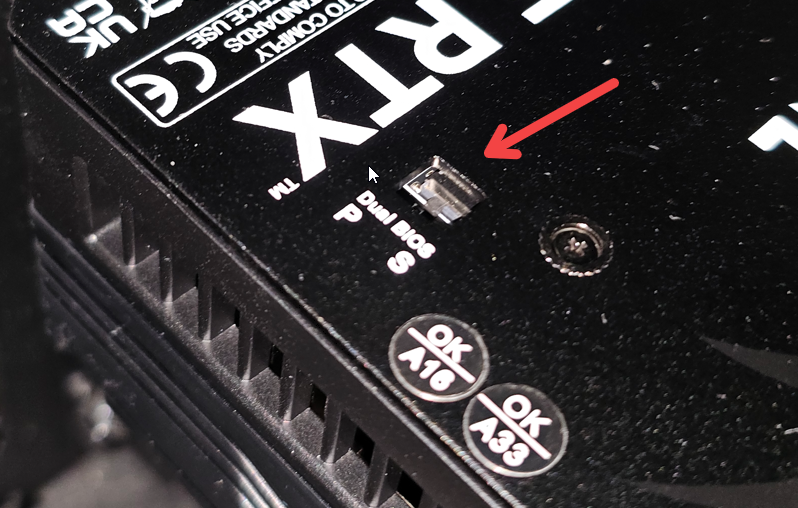

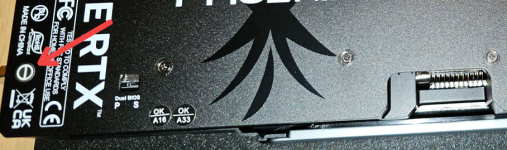

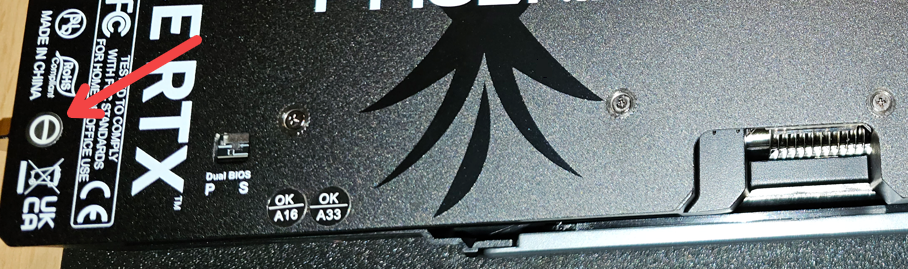

Zudem besitzt es auch ein Dual-Bios, mit einem Performance- und einem Silent-Modus.Hierzu gibt es einen Schalter, der im Werkszustand auf P steht.
Dieselbe Grafikkarte habe ich noch einmal im Rechner meiner Tochter verbaut und konnte dieselben Eigenschaften erkennen. Die Lüfter haben auch kein Klackern oder sonstige Nebengeräusche, was manchmal auch aufkommen soll. Denke, die Fälle davon, die ich im Internet gesehen habe, werden eher nur Einzelfälle gewesen sein.
Speziation
Bei meiner Grafikkarte handelt es sich um die GS Version, die bis zu 2880 MHz erreicht und die meiner Tochter, ist keine GS und erreicht um die 2700 MHz (±). Die Grafikkarte meiner Tochter wird aber nicht mit einem Wasserkühler umgebaut. Sie ist auch mit ihrer luftgekühlten Grafikkarte sehr zufrieden und auch glücklich. Die GS Version besitzt einen selektierten GPU-Chip und erreicht eine etwas höhere Taktrate.| Gainward | GeForce RTX 5080 Phoenix | GeForce RTX 5080 Phoenix GS |
| Barcode | 4710562244953 | 4710562244946 |
| Chip | GeForce RTX 5080 | GeForce RTX 5080 |
| Chiptakt | 2617 MHz (Boost) | 2700 MHz (Boost) |
| Speicher | 16 GB GDDR7 (256 bits) | 16 GB GDDR7 (256 bits) |
| Speichertakt | 15000Mhz (30Gbps) | 15000Mhz (30Gbps) |
| Bandbreite | 960 GB/s | 960 GB/s |
| Steckplatz (PCI-E / AGP) | PCI Express Gen 5 | PCI Express Gen 5 |
| Kühlung (aktiv / passiv) | 3 Slot Fan Cooler | 3 Slot Fan Cooler |
| weitere Video-Ausgänge (DVI-I) | DP 2.1b x 3 / HDMI 2.1b x 1 | DP 2.1b x 3 / HDMI 2.1b x 1 |
| Abmessungen der Grafikkarte | 331.9 x 133.1 x 60 mm | 331.9 x 133.1 x 60 mm |
| Stromanschluss | 16-pin x1 | 16-pin x1 |
| P/N | NE75080019T2-GB2031X | NE75080S19T2-GB2031X |
Die NO-GS erreicht aber auch um die 2700 MHz mit dem GPU‑Takt. Meine GS erreicht max. bis 2880 MHz und liegt im Schnitt bei ca. 2820–2830 MHz. Allerdings erreicht die GS auch bezüglich des Wasserkühlers eine etwas höhere Taktrate. Mit originalem Luftkühler hat die GS ca. 2780 MHz erreicht. Mit dem Wasserkühler muss die Grafikkarte nicht ganz so stark heruntertakten und hält daher eine etwas höhere Taktrate.
In FPS umgerechnet habe ich keinen Vergleich aufgestellt, aber bezüglich der paar MHz mehr, wird es auch eher nur Kopfsache sein und sich nicht wirklich auf mehr FPS auswirken.

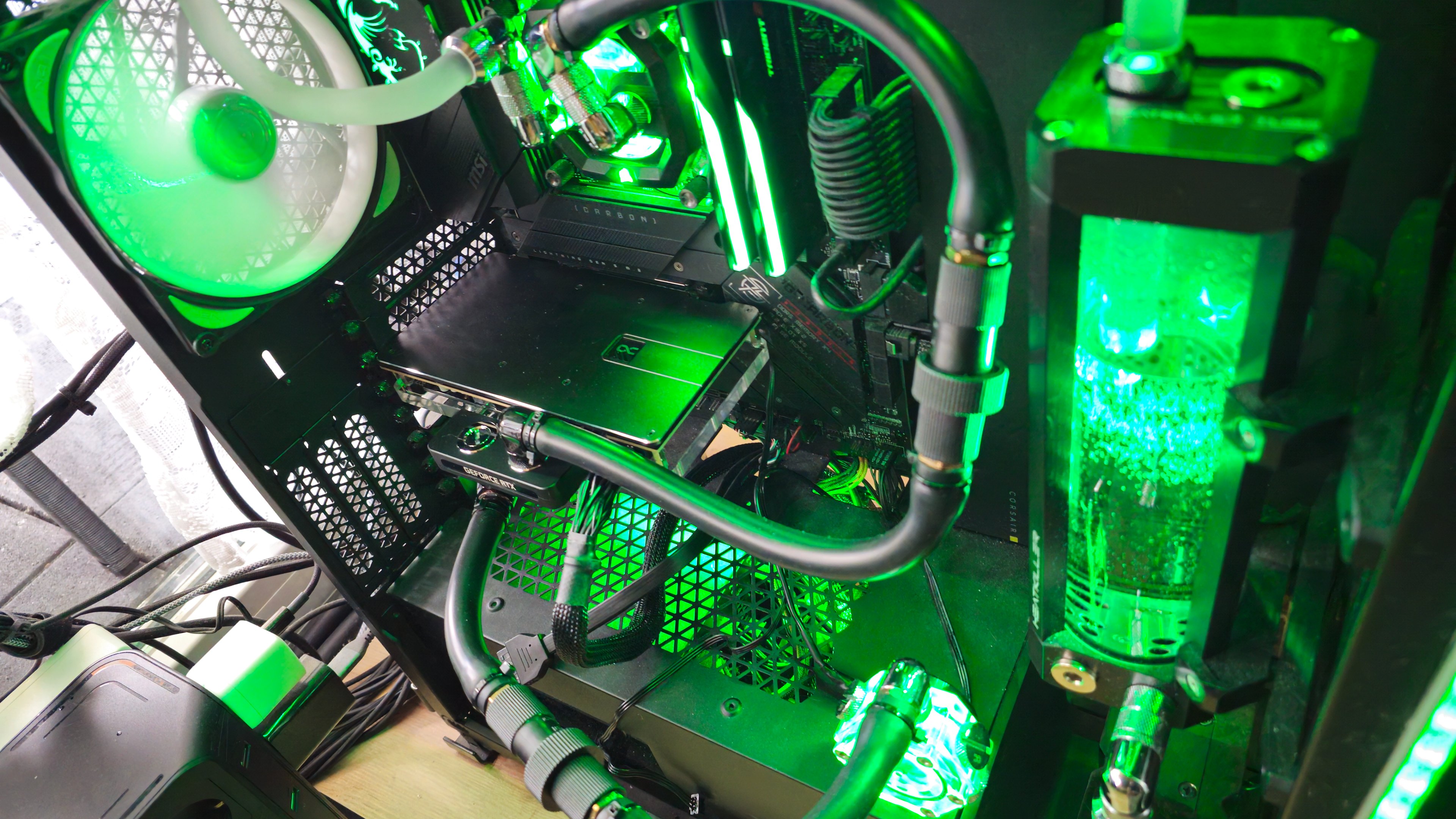

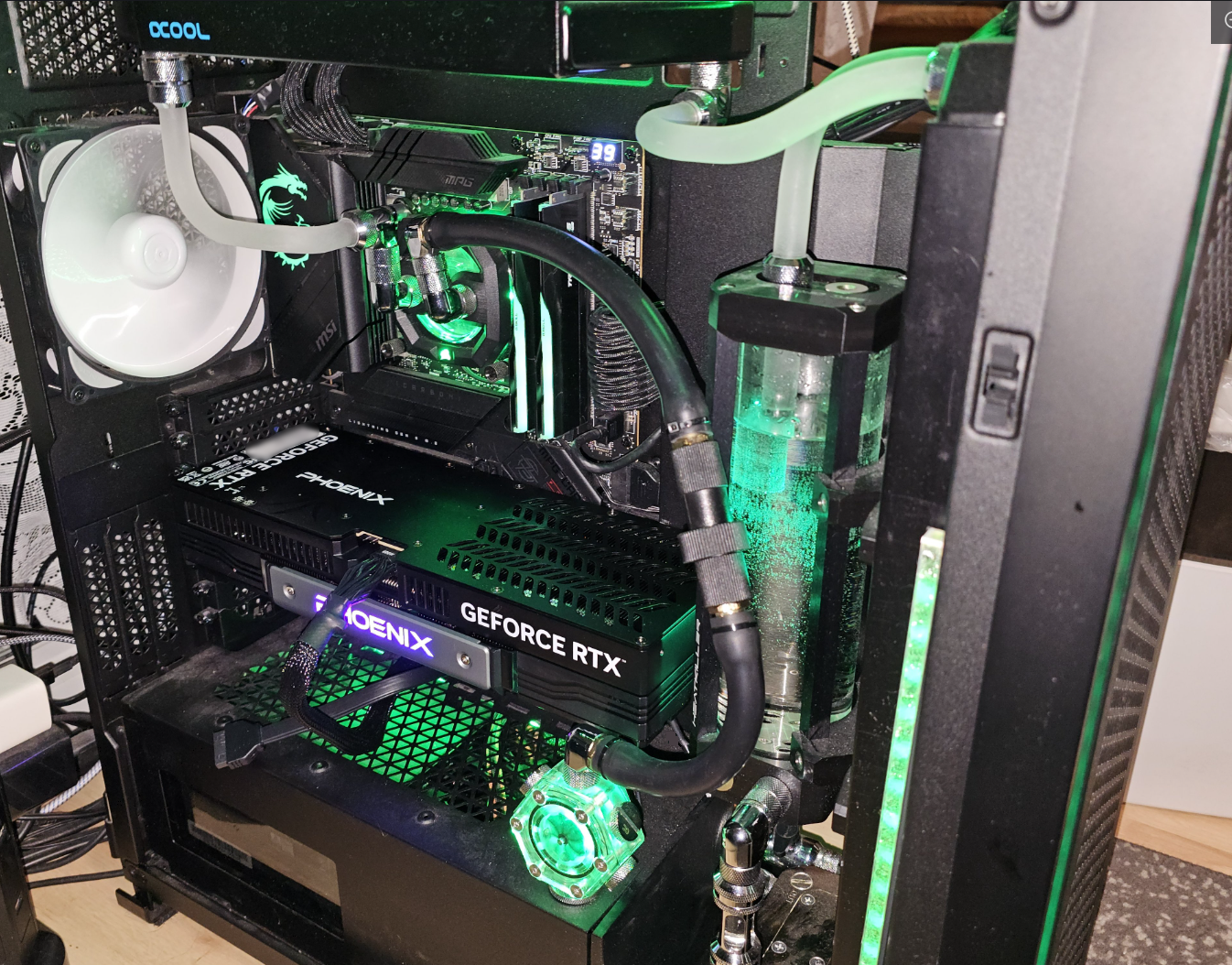

Umbau mit einem Wasserblock
Mit einem Wasserkühler umzubauen war, daher bei mir eher ein Habenwollen und kein Habenmüssen. 😍Provisorischer Versuchsaufbau, um die Grafikkarte vor dem Umbau mit einem Wasserkühler vortesten zu können. Es ist auch ein fetter Luftkühler verbaut.
Leistung und Tests

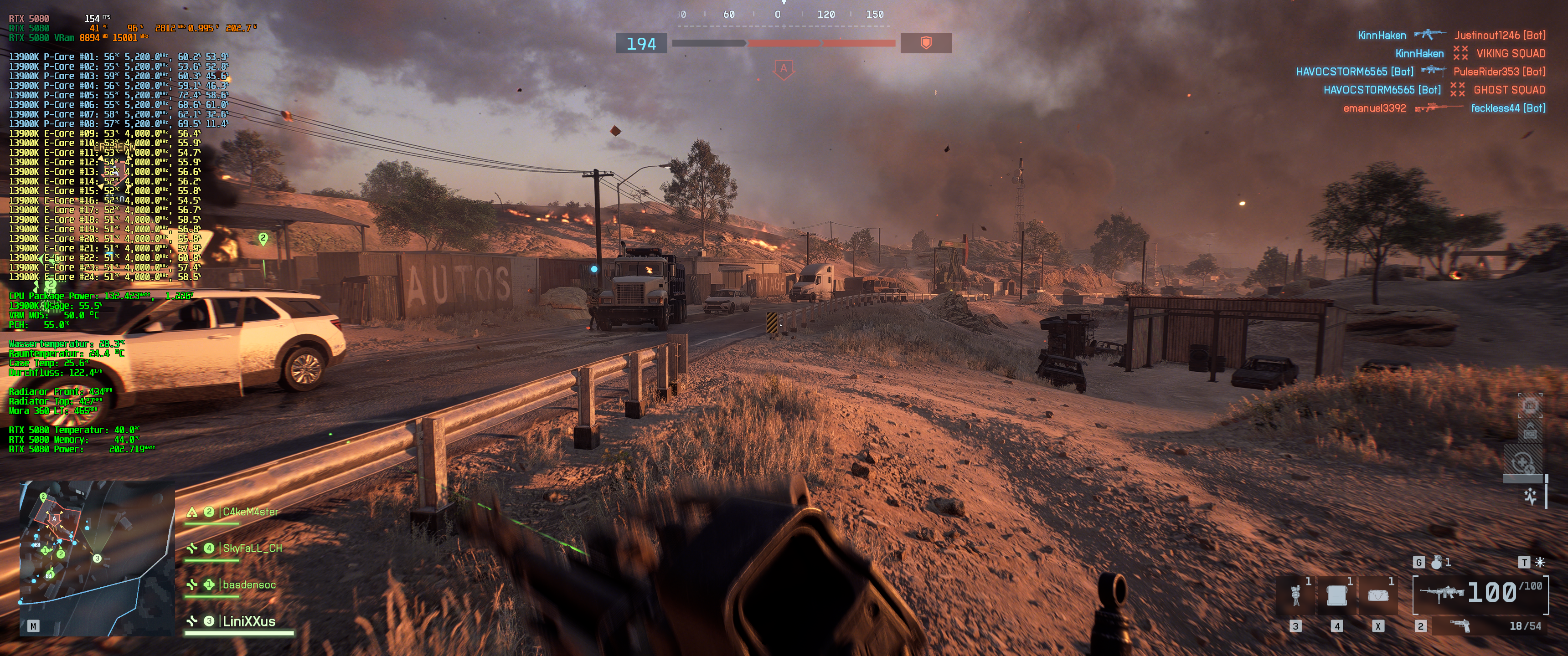

Die Grafikkarte erreicht auch in BF6 eine geringere Leistungsaufnahme, als meine vorherige RTX 3080.Denn meine RTX 3080 hat sich um die 320 Watt im selben Spiel gegönnt.

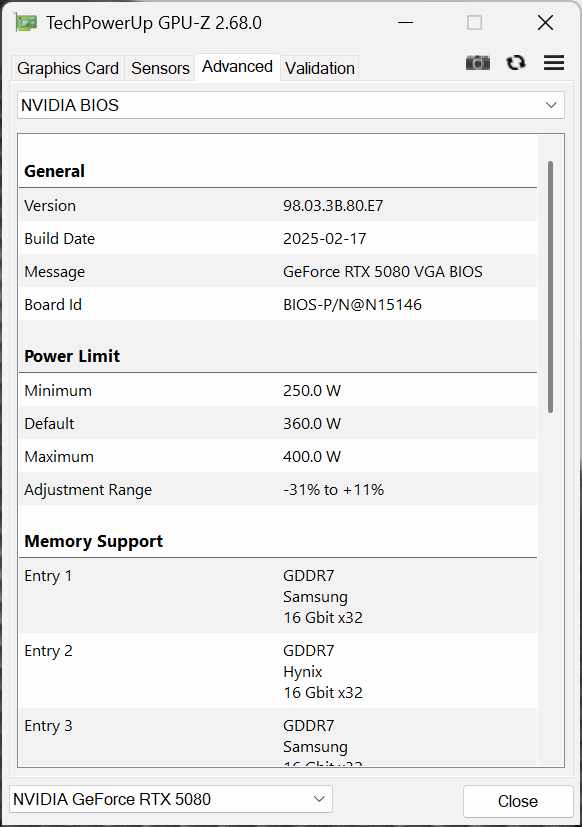

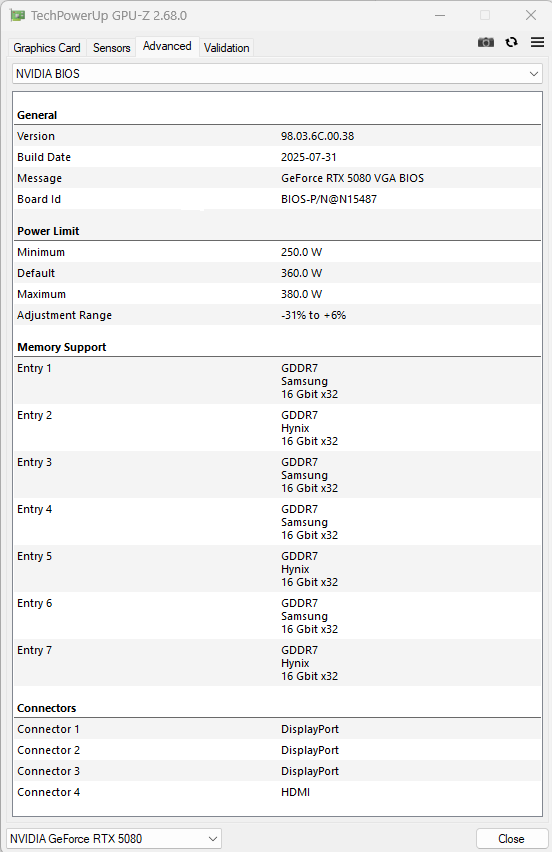

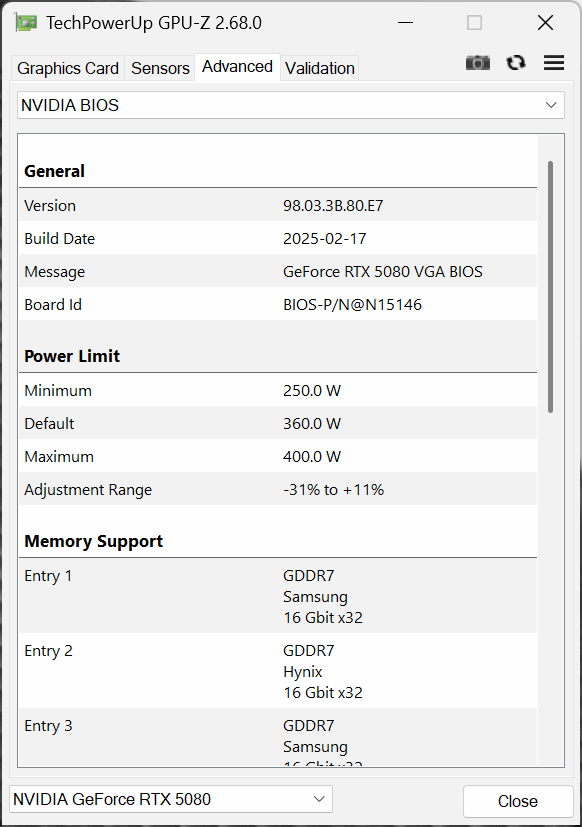

Die Grafikkarte ist auch für 360 Watt ausgelegt und laut CPU-Z lässt sich das Powerlimit noch auf 380 Watt erhöhen.
Hier noch ein kurzer Test der Phönix RTX 5080 GS.
Testvideos
Spannungsversorgung

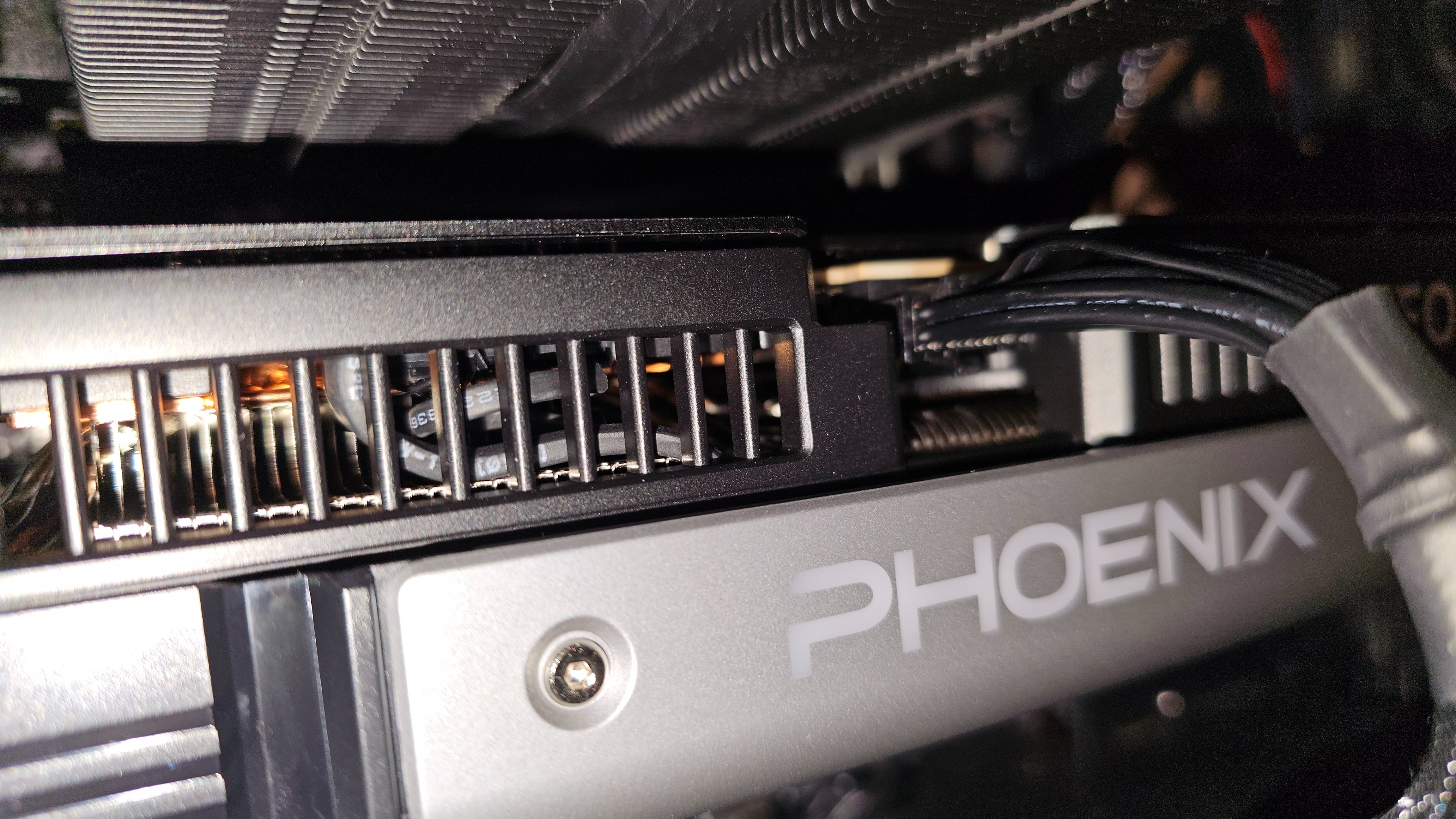

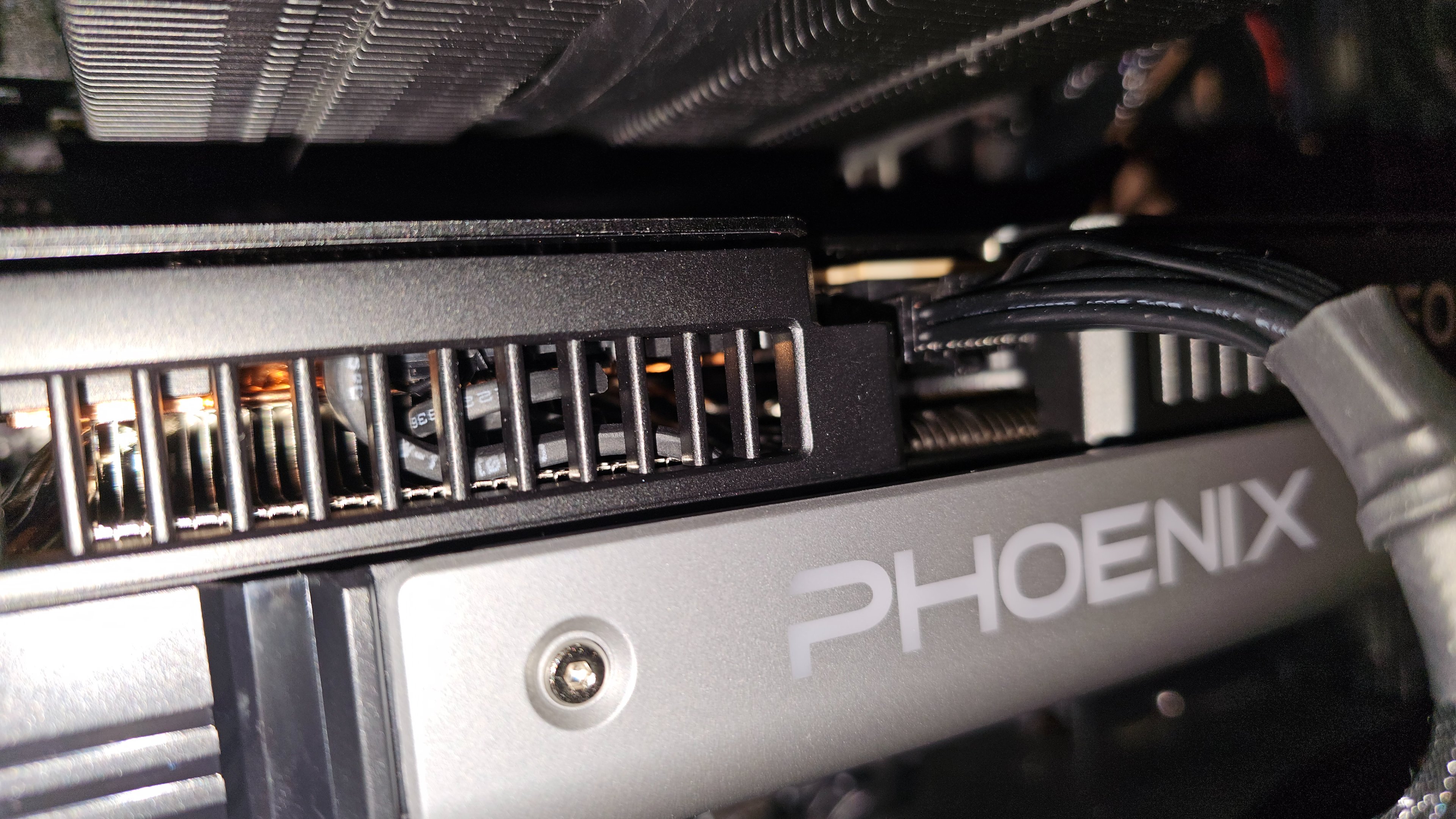

In meinem System und im Rechner meiner Tochter ist jeweils ein Netzteil mit 850 Watt verbaut, was hierzu vollkommen ausreicht. Laut Produktbeschreibung zur Grafikkarte soll auch mindestens ein Netzteil mit 850 Watt verbaut sein.Der Stromstecker ist ca. 2 cm weiter nach innen versetzt, damit bis zu einer Gehäuseglasscheibe mehr Platz übrig bleibt. Das fand ich auch besonders gut, da ich mir bezüglich des Stromanschlusses im Gehäuse meiner Tochter etwa Sorgen machte. Die Sorge war aber unbegründet und es hat alles gut gepasst.

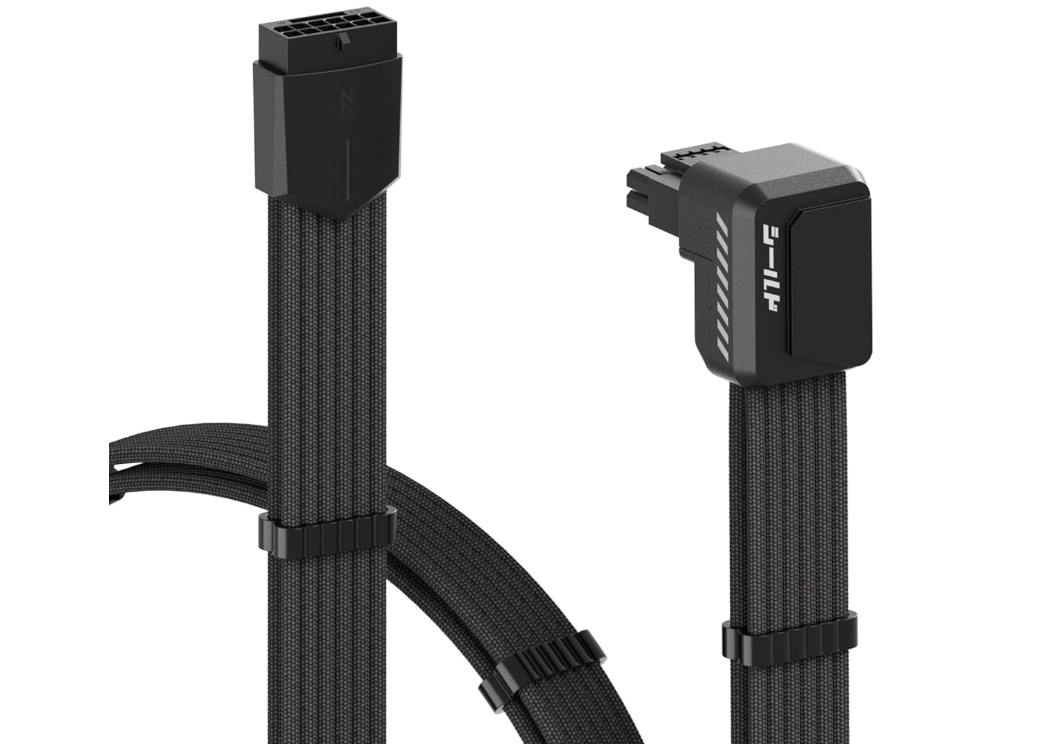

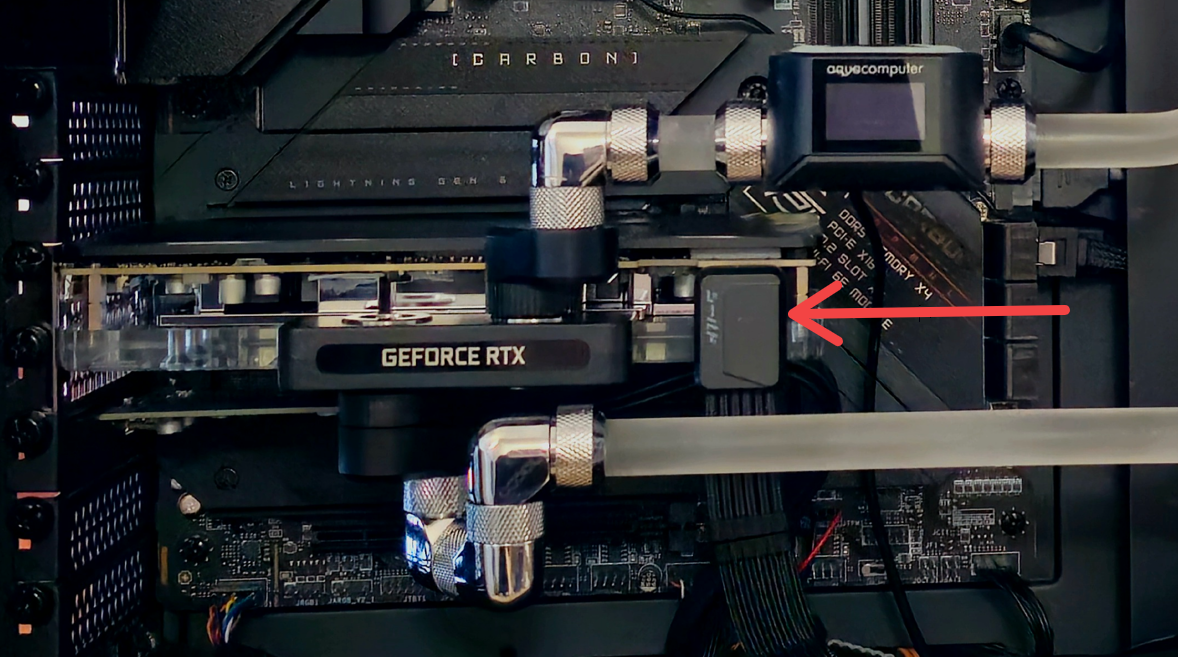

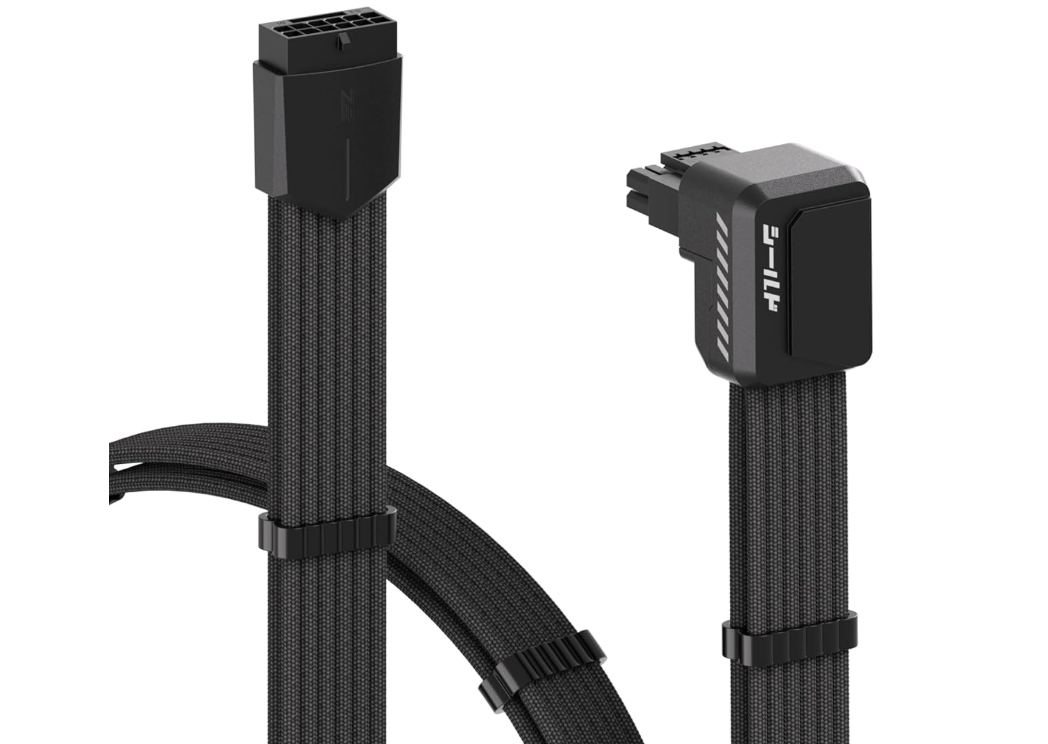

Bei meiner Tochter, ihrem Rechner habe ich das beiliegende Stromkabel (12VHPWR) des Netzteils verwendet. In meinem Fall mit meiner Custom-WaKü habe ich mir ein schönes Kabel als Verlängerung dazugekauft.

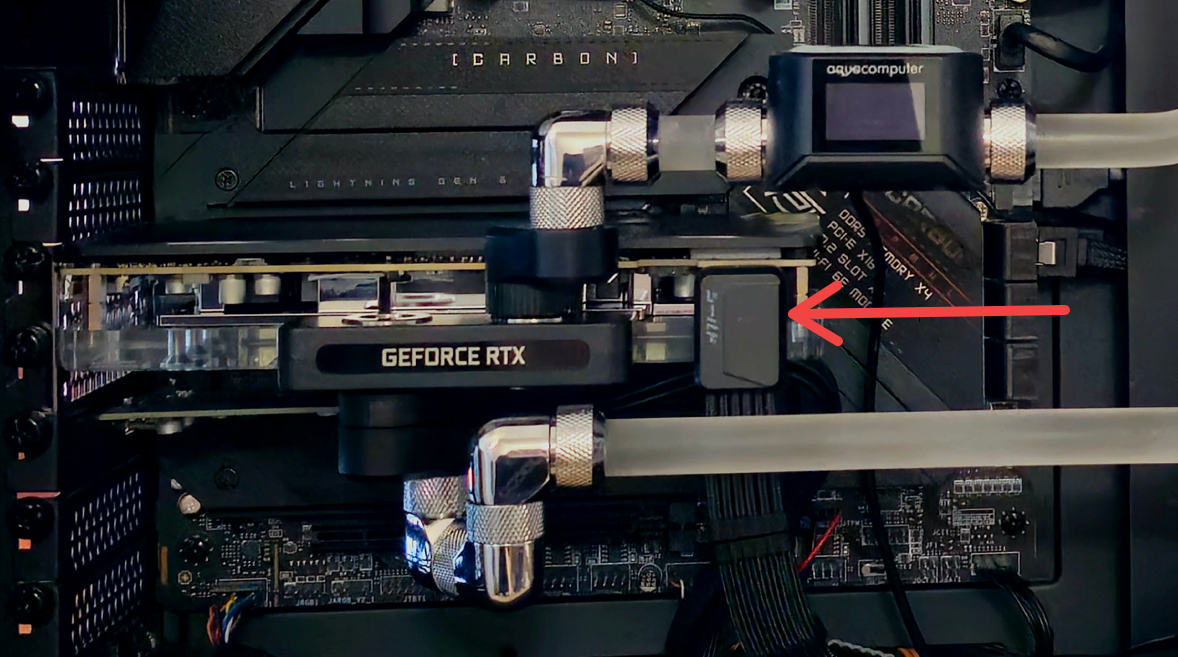

Das passt aber nur nach dem Umbau mit dem Wasserkühler. Davor passt dieser abgewinkelte Kabelstecker nicht, weil der Luftkühler unten zu weit nach vorn übersteht. Diese Verlängerung steckt intern bei mir auch auf einem 12VHPWR Kabel, das zum Netzteil geht.
Mit dem originalen Luftkühler würde daher solch eine Kabelverlängerung nur mit der anderen Ausführung passen, wo der Winkelstecker nach oben über die Backplate verläuft. Dieses Kabel gibt es in beiden Ausführungen zu kaufen.
Zu berücksichtigen ist jedoch, dass sich mit einer zusätzlichen Steckverbindung im Kabelstrang das Risiko einer Fehlfunktion oder Beschädigung erhöht. In meinem Fall gehe ich aus optischen Gründen dieses Risiko bewusst ein. Bisher funktioniert bei mir aber mit dieser zusätzlichen Kabelverlängerung alles hervorragend und problemlos
Anmerkung
In diesem Thema geht es aber um Erfahrungen mit der Gainward GeForce RTX 5080 Phoenix als GS und auch ohne GS im Originalzustand. Bezüglich meines Umbaues sind halt noch Eigenschaften ersichtlich, die ohne die Grafikkarte hierzu zu zerlegen nicht immer ersichtlich sind. Zudem gibt es noch Hintergrundinformationen, falls jemand diese Grafikkarte auch mit einem Wasserkühler umbauen möchte.
