Findet denn Fehler EPS12V Adapter

[Duke711]

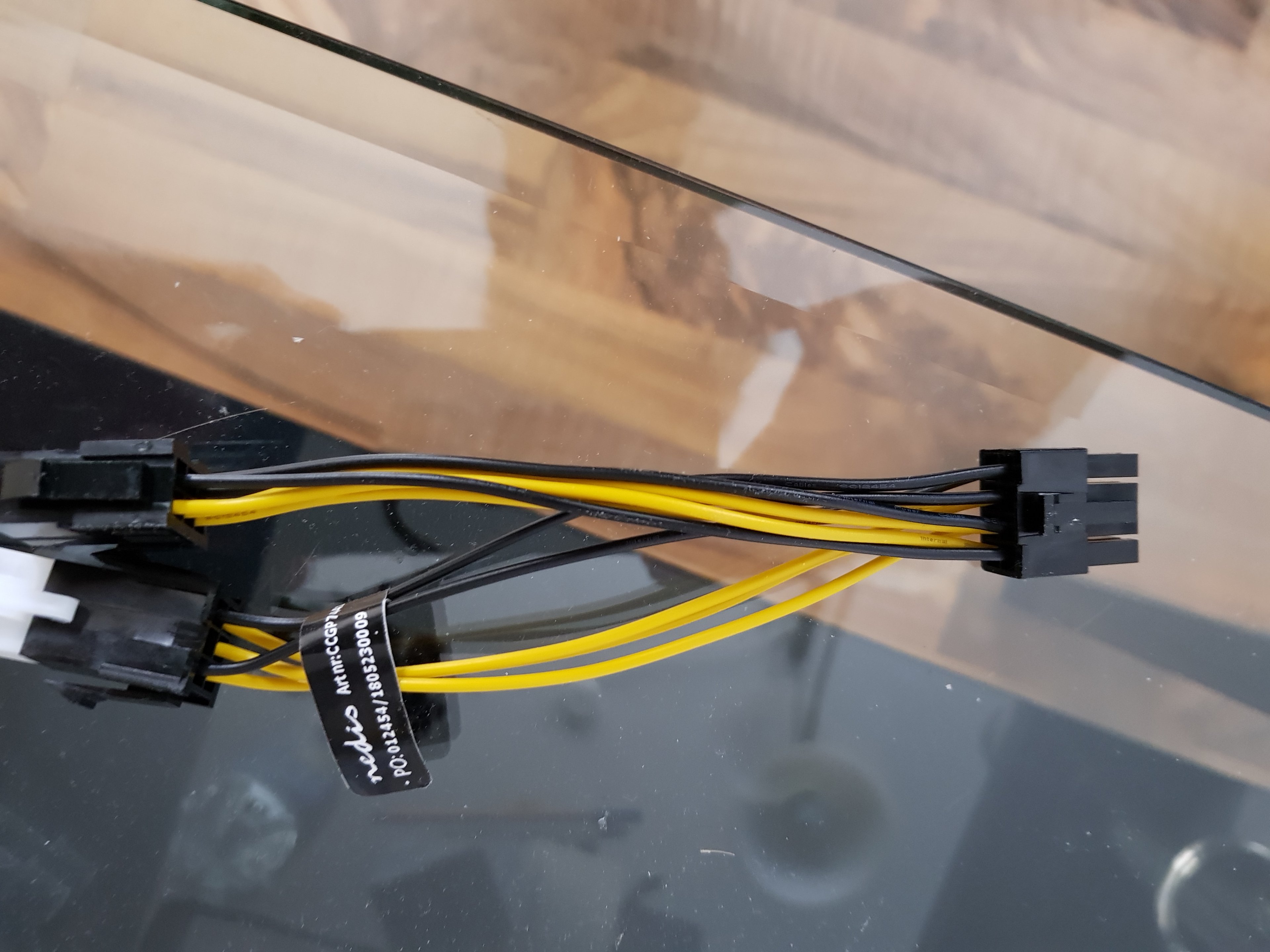

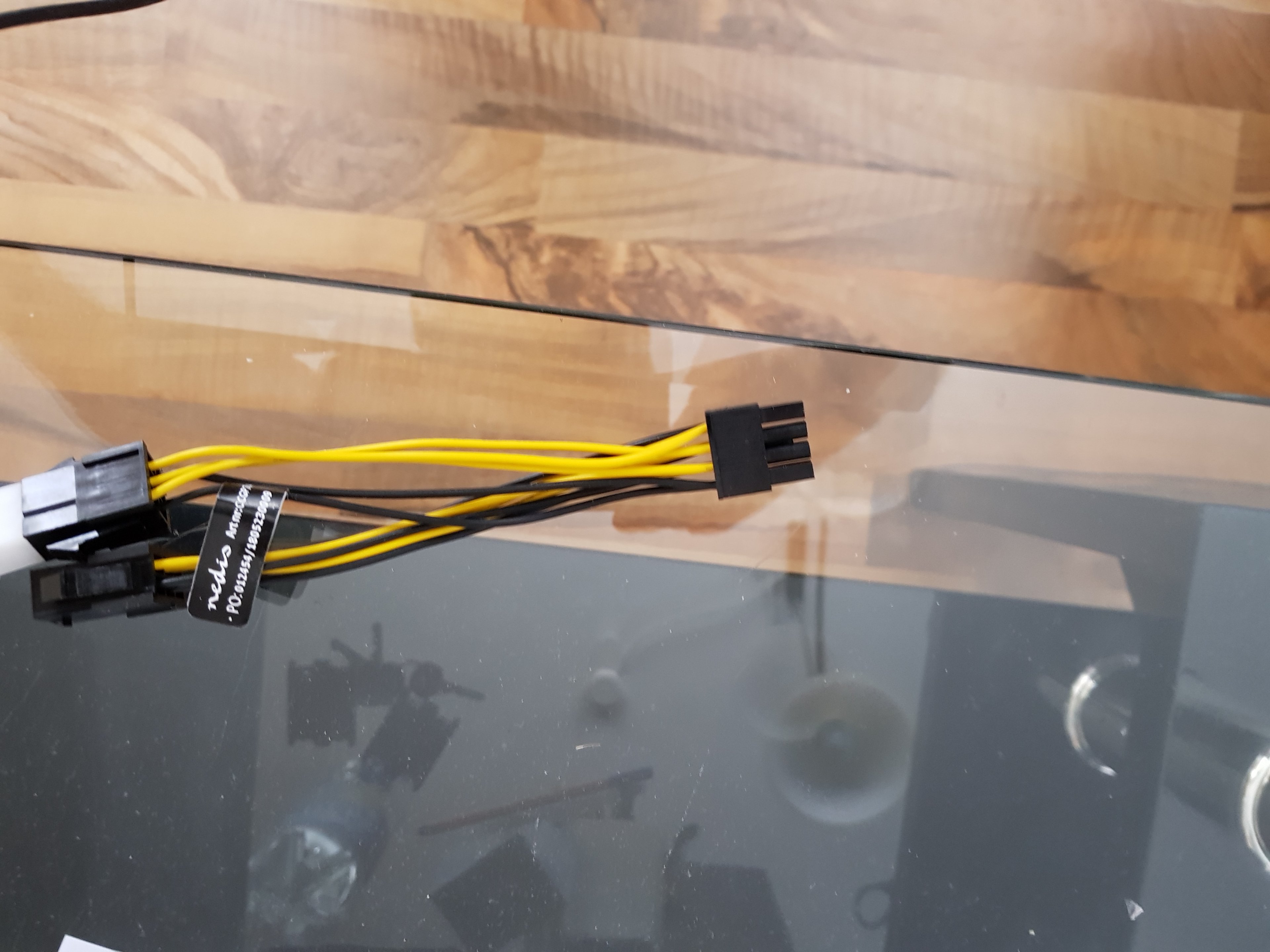

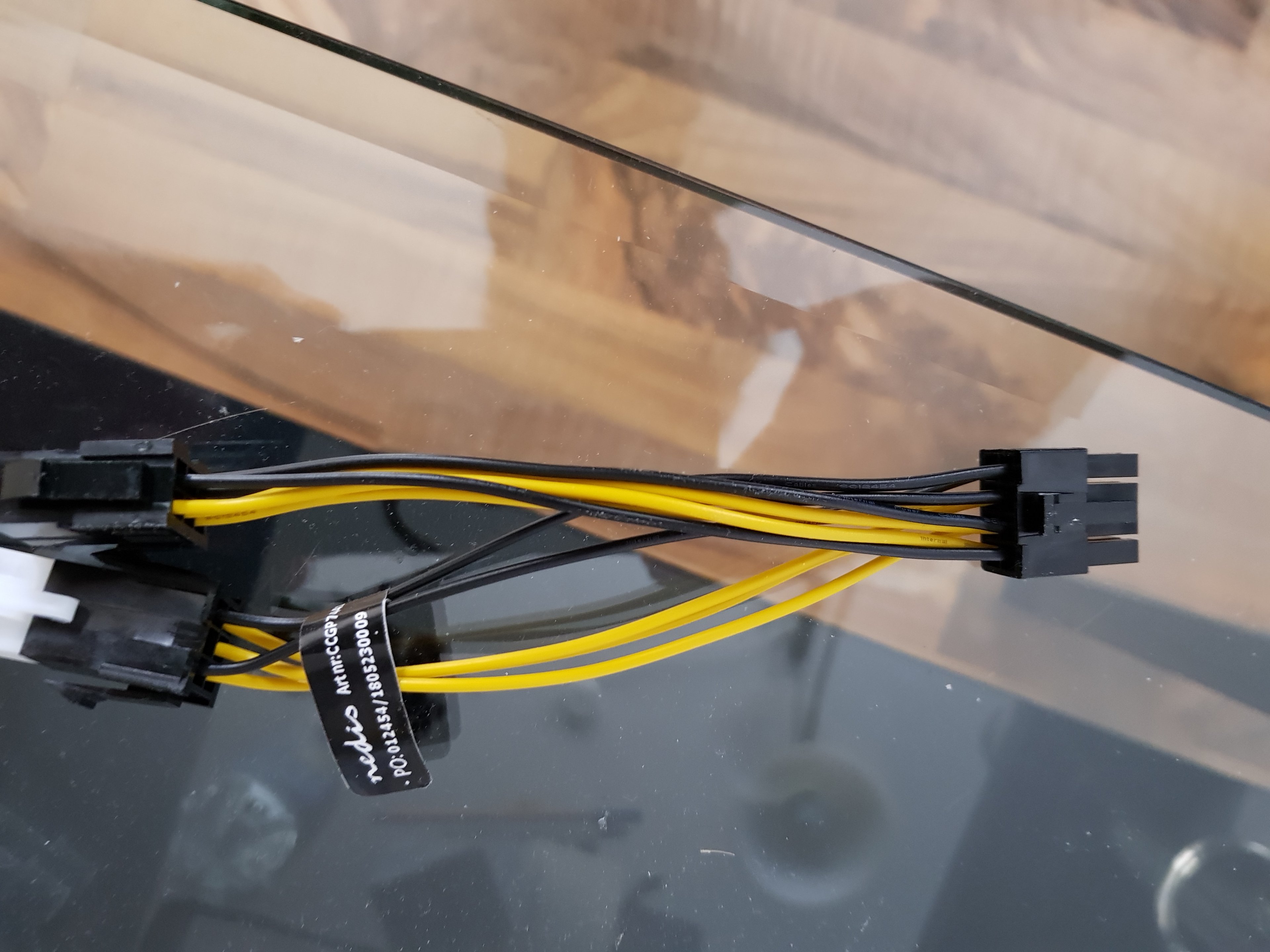

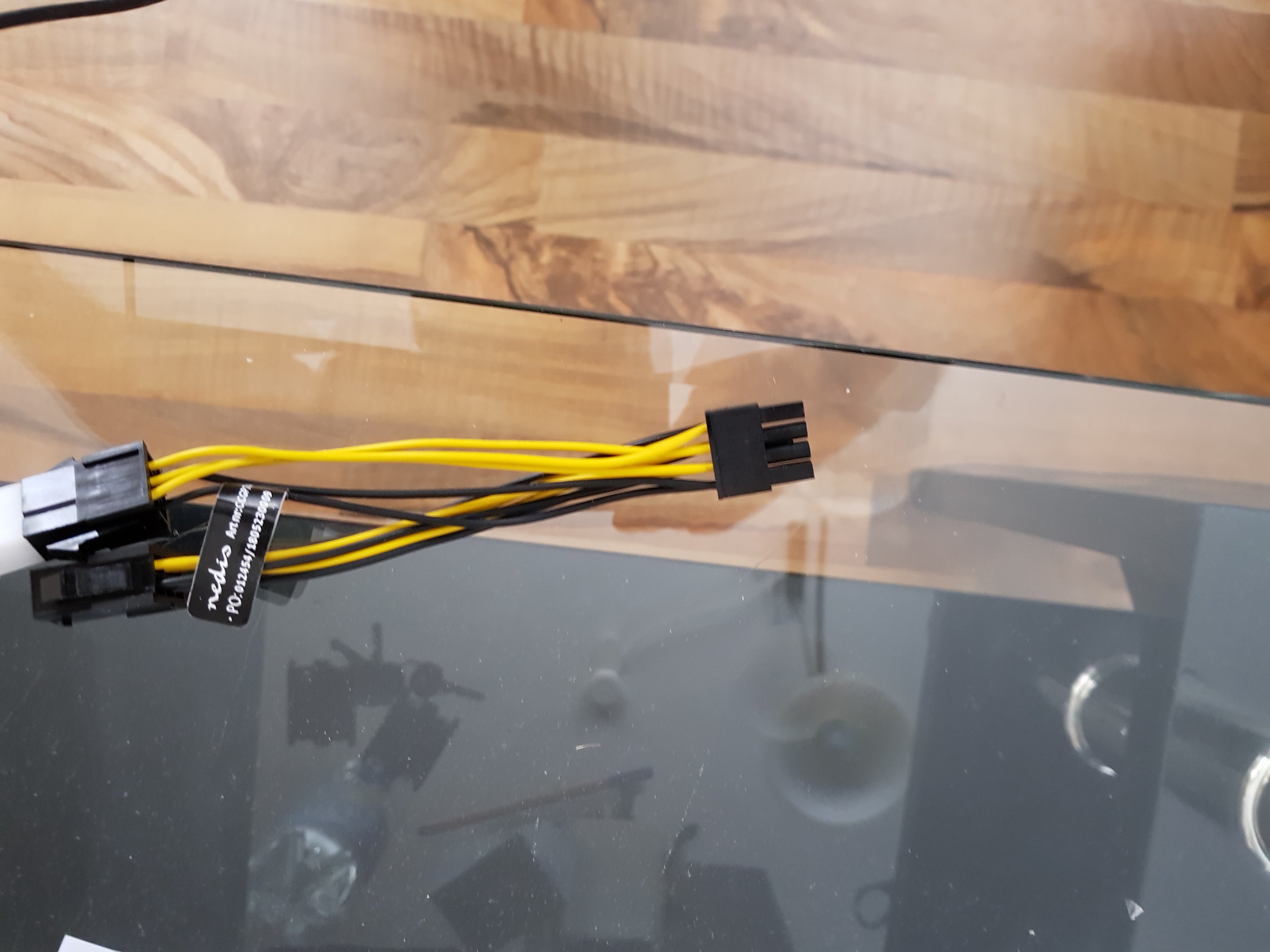

Habe für 6 Euro ein EPS12V von 2x PCI-E Adapter bei einen bekannten Online Elektronikladen erworben.

Was fällt euch dabei auf, mal auf die Pinbelegung achten. Passt so auch wunderbar in jedes Mainboard....



[Sephe]

SOLL
6-Pin-PCIe:
Klammerseite gelb +12V

EPS12V:
Klammerseite gelb +12V

IST
6-Pin-PCIe:
Klammerseite schwarz

EPS12V:
Klammerseite schwarz

Sieht für mich einfach nach Farben vertauscht an.
Sollte aber problemlos funktionieren.



[von Schnitzel]

Wenigstens wurde das Konzept von vorne bis hinten komplett durchgezogen .



[just_f]

"Findet denn Fehler EPS12V Adapter" -> gefunden!



[Duke711]

@Sephe

Nicht nur das

Soll EPS12V: 4x 12V + 4x GND

Ist EPS12V: 3x 12V + 5x GND

Das soll vermutlich ein 8 Pin PCi-E von 2x 6 Pin PCI-E darstellen. Was keinen Sinn ergeben würde. Beworben wurde das aber als EPS12V, was ja auch sinnvoll wäre.
Passt aber so in jedes Mainbard (Kurzschluss)



[von Schnitzel]

Wie hast du es eigentlich gemerkt?

Ich habe hierdurch gelernt, dass ich keinem Adapter mehr vertraue, sondern die Belegung vor Verwendung erstmal kontrolliere!

Thx dafür!
