Fragen zu Hardware und Airflow im ASUS Prime AP201

[Fararamir]

Moin liebe Community,

für meinen anstehenden WQHD Gaming PC steht mehr oder weniger die Hardware wie folgt:

AMD Ryzen 5 7600X oder AMD Ryzen 5 7600
Thermalright Peerless Assassin 120 SE
G.Skill Flare X5 schwarz DIMM Kit 32GB, DDR5-6000, CL32-38-38-96
Kingston KC3000 PCIe 4.0 NVMe SSD 1TB
XFX Speedster MERC 319 Radeon RX 6950 XT Black Gaming
ASRock B650M-HDV/M.2 oder ASRock B650M Pro RS WiFi (inkl. 3x Akasa Flexa PWM fan splitter)

Ursprünglich wollte ich alles in einem großen Tower unterbringen. Da ich aber schon länger ein wenig von mini-ITX begeistert bin (aber die AM5 boards dafür immernoch ganz schön teuer sind und infrage kommende Dual Slot GPUs mir nicht so recht gefallen) habe ich nochmal nach kompakten uATX cases geschaut und habe das ASUS Prime AP201 entdeckt.

Soweit ich das sehe, sollte die XFX 6950 mit ihren 340mm ins case passen, wenn die PSU bracket nach ganz oben gesetzt wird (siehe bspw.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

ab 15:20). Meine Frage an diejenigen, die das case kennen/haben: Kommt das hin und passt das mit den Kabeln der PSU. So wie ich das sehe, kann man das Netzteil im Käfig drehen und kann ggf. die Variante mit den Kabeln weiter weg vom Ende der GPU benutzen. Als PSU war hier entweder MSI MPG A850G PCIE5 850W ATX 3.0 oder be quiet! Pure Power 12 M 850W ATX 3.0 gedacht. PSU fan nach außen - also zur front des Gehäuses - wär natürlich schön. Gedanken hierzu?

Andere Fragen zum Airflow: Der Plan war alle freien slots mit Arctic P12 PWM schwarz, 120mm zu befüllen. Unten zwei mal intake, oben drei mal exhaust, den vorinstallierten ASUS case fan hinten würde ich dann drehen und als weiteren intake benutzen. Ist das sinnvoll? Zum CPU CPU Kühler: Kann man den Thermalright um 90 Grad drehen, sodass er "im Einklang" mit dem restlichen Airflow arbeitet? Also Abluft nach oben statt nach hinten befördert. Ansonsten würde der hintere case fan als exhaust bleiben.

Hab ich sonst irgendwas grundlegendes nicht beachtet? Ist mein erster build in kleinen case mit durchdachtem airflow.



[Drewkev]

Soweit ich das sehe, sollte die XFX 6950 mit ihren 340mm ins case passen, wenn die PSU bracket nach ganz oben gesetzt wird

Ja, das sollte gehen, siehe auch hier. Zur Sicherheit könnte man ein SFX(-L) Netzteil nehmen.

Ist das sinnvoll?

https://hardware-helden.de/der-perfekte-airflow/



[Fararamir]

Die Seite ist wirklich sehr hilfreich, danke!

Ich denke, ich werde den build einfach mal ausprobieren.



[Fararamir]

Falls jmd ähnliche Fragen hat, hier mal etwas feedback:

Habe jetzt quasi so gebaut, wie oben beschrieben - außer den PA120 um 90 Grad drehen. CPU Kühler arbeitet also klassisch nach hinten raus. Airflow ist daher: unten 2x intake, hinten 1x exhaust, oben 3x exhaust.

Insgesamt ein gutes Case um alles unterzubringen. Überall ist noch genug Spielraum, aber es ist wenig unnötig leerer Raum, der das Case zu groß machen würde. Die ATX-PSU (hab jetzt das MSI MPG A850G genommen) ist jetzt mit Lüfter nach außen in der mittleren Aufhängung angebracht. So ist über der PSU noch Platz für den dritten case fan. Beachten muss man hier nur, dass der gewinkelte Schuko-Stecker vom case in dieser Ausrichtung direkt an die Außenwand des cases drückt. Bei mir passt's, bei anderen PSUs evtl. nicht. Außerdem kann man in der Ausrichtung nicht den obersten slot für die Aufhängung nehmen, da der Stecker hier mit dem front IO kollidiert.

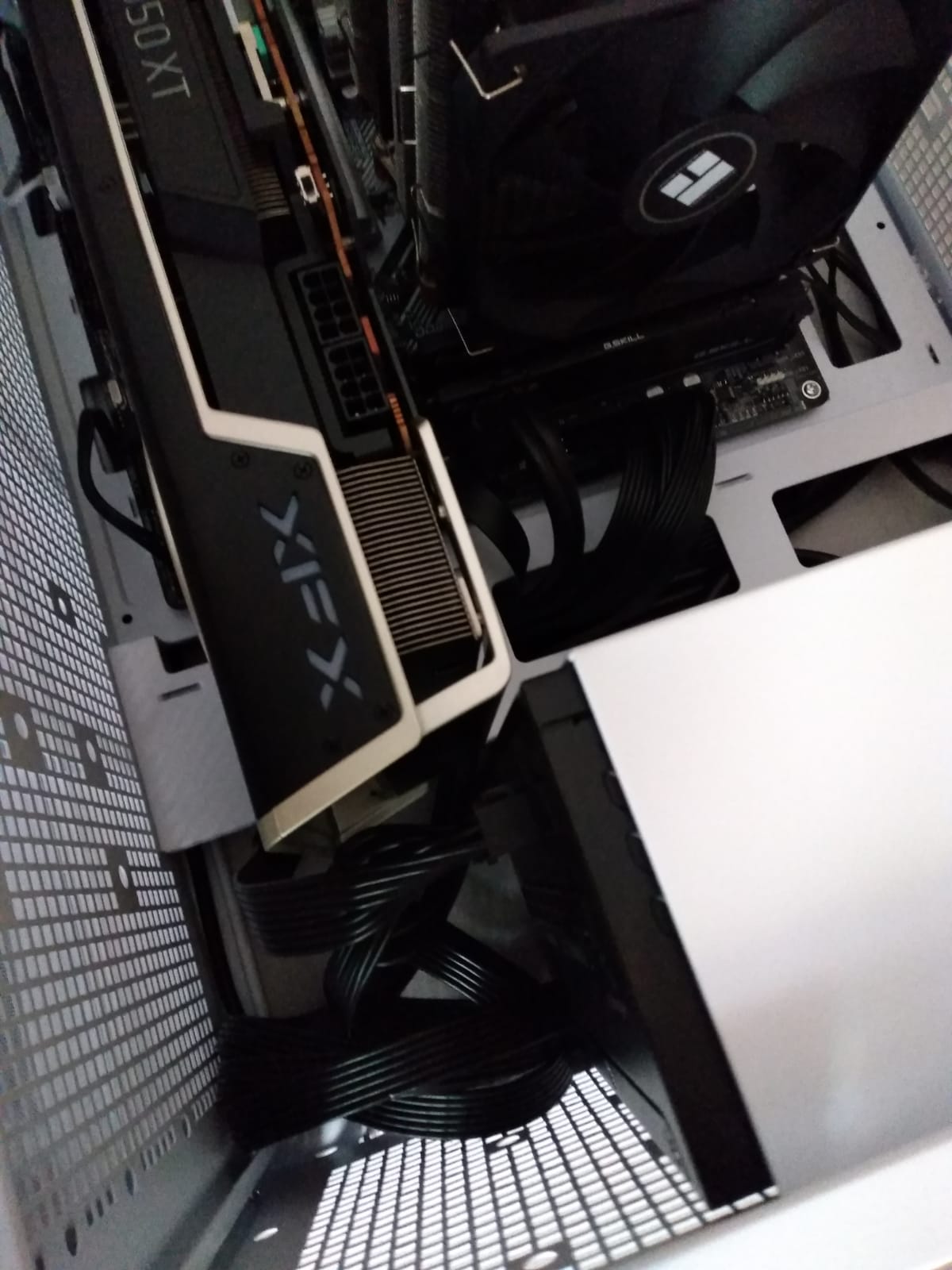

Eng wurde es ansonsten nur bei der GPU, die aber trotz einiger mm Überlänge noch gut passt. Dies liegt aber nur daran, dass die XFX Speedster hinten abgeschrägt ist (s.u.). Andernfalls hätte man die PSU zwingend in die oberste Aufhängung setzen müssen. In meinem Fall sind die ausgehenden Kabel von der PSU zum Glück relativ mittig angebracht und können so unproblematisch nach unten abgehen, ohne die GPU zu berühren.

Ansonsten könnte man noch bemängeln, dass es für die ca. 85€ bei dem case nur einen einzigen mitgelieferten Lüfter gibt, welcher nicht PWM ist. Bzgl. Preis-Leistung gibts da sicher einige bessere case Alternativen - mir gefällt aber nunmal Optik/Größe vom Asus.



[Jango201]

@Fararamir

Falls jmd ähnliche Fragen hat, hier mal etwas feedback:

Habe jetzt quasi so gebaut, wie oben beschrieben - außer den PA120 um 90 Grad drehen. CPU Kühler arbeitet also klassisch nach hinten raus. Airflow ist daher: unten 2x intake, hinten 1x exhaust, oben 3x exhaust.

Insgesamt ein gutes Case um alles unterzubringen. Überall ist noch genug Spielraum, aber es ist wenig unnötig leerer Raum, der das Case zu groß machen würde. Die ATX-PSU (hab jetzt das MSI MPG A850G genommen) ist jetzt mit Lüfter nach außen in der mittleren Aufhängung angebracht. So ist über der PSU noch Platz für den dritten case fan. Beachten muss man hier nur, dass der gewinkelte Schuko-Stecker vom case in dieser Ausrichtung direkt an die Außenwand des cases drückt. Bei mir passt's, bei anderen PSUs evtl. nicht. Außerdem kann man in der Ausrichtung nicht den obersten slot für die Aufhängung nehmen, da der Stecker hier mit dem front IO kollidiert.

Eng wurde es ansonsten nur bei der GPU, die aber trotz einiger mm Überlänge noch gut passt. Dies liegt aber nur daran, dass die XFX Speedster hinten abgeschrägt ist (s.u.). Andernfalls hätte man die PSU zwingend in die oberste Aufhängung setzen müssen. In meinem Fall sind die ausgehenden Kabel von der PSU zum Glück relativ mittig angebracht und können so unproblematisch nach unten abgehen, ohne die GPU zu berühren.

Ansonsten könnte man noch bemängeln, dass es für die ca. 85€ bei dem case nur einen einzigen mitgelieferten Lüfter gibt, welcher nicht PWM ist. Bzgl. Preis-Leistung gibts da sicher einige bessere case Alternativen - mir gefällt aber nunmal Optik/Größe vom Asus.

Kannst du mal feedback geben bezüglich Airflow, Temperatur und Staubablagerung?
Ich will gerade auch einen mATX PC bauen, wir wissen aber noch nicht welches Gehäuse es sein soll.
Will jetzt kein eigenen Thread öffnen.


Die GPU wird eine 6800XT Taichi, die 300mm lang ist.
Als CPU Kühler kommt der Ryzen 5600 Stock cooler zum Einsatz.

Ich dachte entweder hau ich unten 3 120mm Fans, 1 rear outtake und 3 outtakes oben.
Oder einfach nur 2 120mm Fans unten als intake, 1 rear outtake und 1 outtake oben.

Hab das Gefühl das weniger in diesem Case mehr sein könnte.
Will natürlich die besten Temps erzielen.



[Wun Wun]

Habe jetzt quasi so gebaut, wie oben beschrieben - außer den PA120 um 90 Grad drehen. CPU Kühler arbeitet also klassisch nach hinten raus. Airflow ist daher: unten 2x intake, hinten 1x exhaust, oben 3x exhaust.

Falls du das noch liest, würde mich interessieren, ob es jetzt eigentlich möglich ist, den CPU-Kühler um 90° (d. h. nach oben rausblasend) zu drehen (die Frage wurde hier soweit ich sehe noch nicht beantwortet) und falls ja, ob das Airflow-/Temperatur-technisch etwas bringt?

Ich stehe vor einer ähnlichen Ausganglage wie du, ich würde gern von einem klassischen Midi-Tower (Meshify 2) etwas kleiner gehen, ohne dabei aber einen Rückschritt bei der Lautstärke in Kauf nehmen zu müssen.



[Drewkev]

@Wun Wun
Wieso willst du deine CPU mit durch die Grafikkarte vorgewärmte Luft kühlen?



[Wun Wun]

Weil bei mir mit 65W-CPU und (voraussichtlich) 300-400W-GPU der Fokus bei der Kühlung klar auf letzterer liegt.
Und bei dem Gehäuse kommt sowieso kaum kühle Luft von vorne, sondern nur warme von unten, so könnte die wenigstens schnell wieder aus dem Gehäuse raus.



[Drewkev]

@Wun Wun
Du willst also durch das Drehen des CPU-Kühlers den Outtake "beschleunigen". Ok.

Aber was hat die Grafikkarte davon? Weil, bis die Luft mal beim CPU-Kühler angelangt ist, hat die Grafikkarte diese doch schon lange "verwertet".



[Wun Wun]

@Drewkev

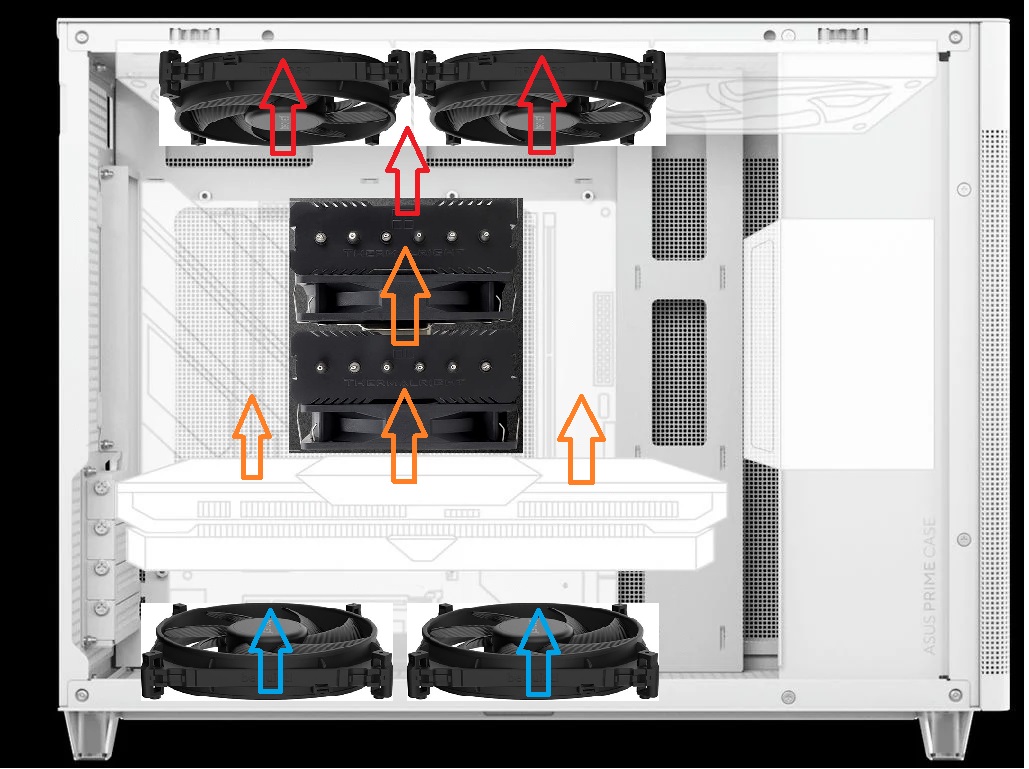

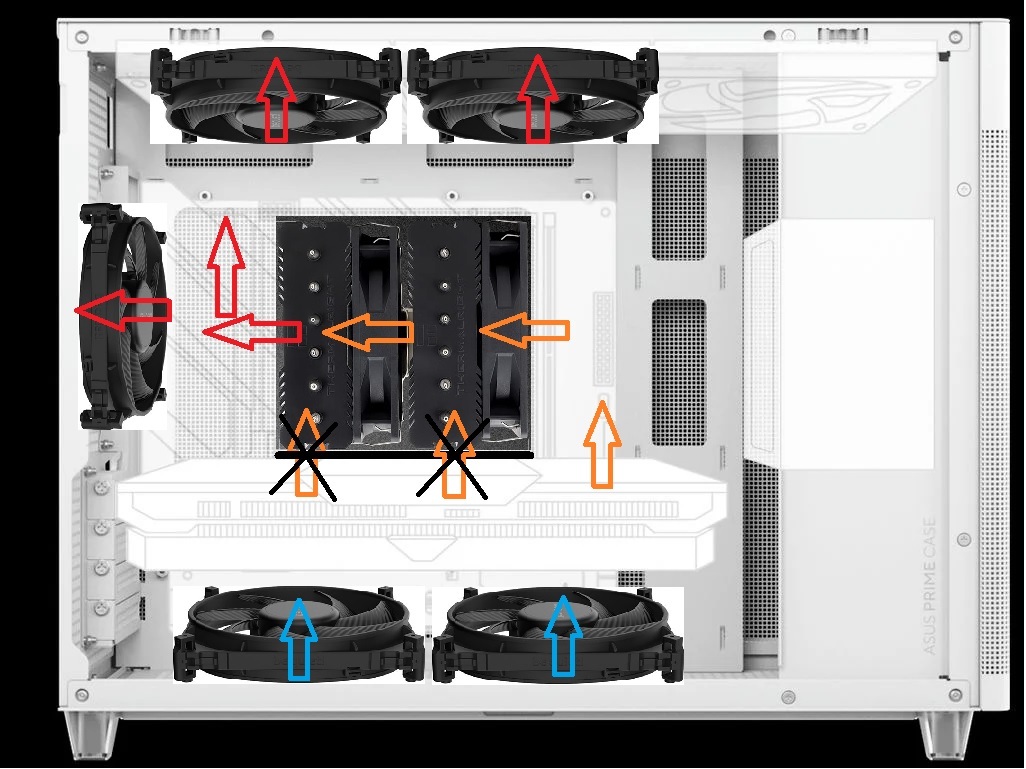

Ich hab mal versucht meine Vorstellungen bildlich darzustellen:

Aus meiner Sicht sollte bei der zweiten Version der Airflow eigentlich zielgerichteter sein als beim ersten, d. h. die Abwärme v. a. der GPU, die so oder so bei der CPU landet (dadurch, dass alles immer in die gleiche Richtung geht und die Luft keine "Schlenker" machen muss) schneller und effizienter aus dem Gehäuse abgeführt werden (ebenfalls noch ein Lüfter hinten rausblasend optional). Ist nur meine laienhafte Vermutung, falls das falsch ist lasse ich mich gerne eines Besseren belehren.



[Drewkev]

Ist nur meine laienhafte Vermutung, falls das falsch ist lasse ich mich gerne eines Besseren belehren.

Schon klar, und das stimmt auch, nur dürfte das effektiv der Grafikkarte so gut wie nichts bringen. Mir wäre das den Aufwand nicht wert, zudem gibt es bei solchen Vorhaben nicht selten Kompatibilitätsprobleme.

Da würde ich wohl eher schauen wie die Temperaturen aussehen, wenn du oben und unten als Intake und Hinten als Outtake konfigurierst, vielleicht sogar inklusive dem Netzteil. Sofern das denn überhaupt nötig ist.



[HOCLN2]

@Drewkev

Ich hab mal versucht meine Vorstellungen bildlich darzustellen:

Anhang anzeigen 1443060Anhang anzeigen 1443061

Aus meiner Sicht sollte bei der zweiten Version der Airflow eigentlich zielgerichteter sein als beim ersten, d. h. die Abwärme v. a. der GPU, die so oder so bei der CPU landet (dadurch, dass alles immer in die gleiche Richtung geht und die Luft keine "Schlenker" machen muss) schneller und effizienter aus dem Gehäuse abgeführt werden (ebenfalls noch ein Lüfter hinten rausblasend optional). Ist nur meine laienhafte Vermutung, falls das falsch ist lasse ich mich gerne eines Besseren belehren.

Bin durch nachträgliches durchstöbern hier gelandet:

Ich habe nämlich auch seit ein paar Wochen das AP201 als Gehäuse und bin sehr zufrieden damit.
Das einzige was mir nicht gefiel und ausgebessert wurde, ist das Netzteil.

Specs sind folgende:

• Asus AP201
• Seasonic Prime GX-1000 ATX (alt)
• Corsair SF-1000 SFX (neu)
• AMD 9800X3D
• MSI B850M Mortar Wifi
• NVIDIA 4080 Super Founders Edition
• 6x Noctua NF-A12x25
• 5x Noctua NA-FG1-12
• 6x Akasa 120mm Staubfilter
• Noctua NH-U12A
• Arctic Case Fan Hub

Mit dem Corsair SF-1000 Netzteil hat man es deutlich leichter, was Kabelmanagement angeht, auch wenn es möglich war mit dem Seasonic.

Die Lüfterkonfiguration ist bei mir folgende:

• 2x Lüfter intake unten
• 3x Lüfter intake oben
• 1x Lüfter exhaust hinten

Hintergrund dieser Konfiguration ist, dass ich "positive air pressure" haben wollte und mit den Akasa Staubfiltern, auch den Staub effektiv filtern kann direkt am Lüfter. Das Mesh vom Gehäuse hält Staub nämlich nicht wirklich auf. Die Staubfilter von Akasa sind bei den unteren 2 Lüftern, den 3 Lüftern oben und einer bei dem CPU Kühler installiert (im Luftkühler setzt sich gerne sonst Staub an).

Würde man unten nur 2 Lüfter als Intake haben, müssten die anderen 4 Lüften oben und hinten deutlich langsamer drehen, sodass man keinen negativen Luftdruck in Gehäuse bekommt. Dann ziehen sich die Lüfter 4 Lüfter oben und hinten nämlich die Luft auch durch die Seitenteile bzw. wo sie halt können (Resultat wäre Staub durch alle Öffnungen).

Mit dieser Konfiguration fahre ich auch sehr gut, sodass die 4080 Super im Idle bei 34° dumpelt und bei Last sich bei 68°C aufhält.

Der 9800X3D hingegen ist durch den leider dicken Heatspreader von AM5 am wärmsten. Im Idle hält der sich bei 40-50°C auf, zieht aber auch im Idle um die 30W (das macht Intel deutlich besser bspw.). Bei Gaming in 4K liegt er dann 50-60°C und bei Cinebench geht er auf die 91°C, was allerdings normal ist laut verschiedenen Foren.

Overall sehr zufrieden mit dem System und zum Glück weg von großen Gehäusen (auch wenn gute!) wie dem Antec Performance 1 Silent.
