GTX 980ti reparieren

[Hodaime]

Hallo zusammen,

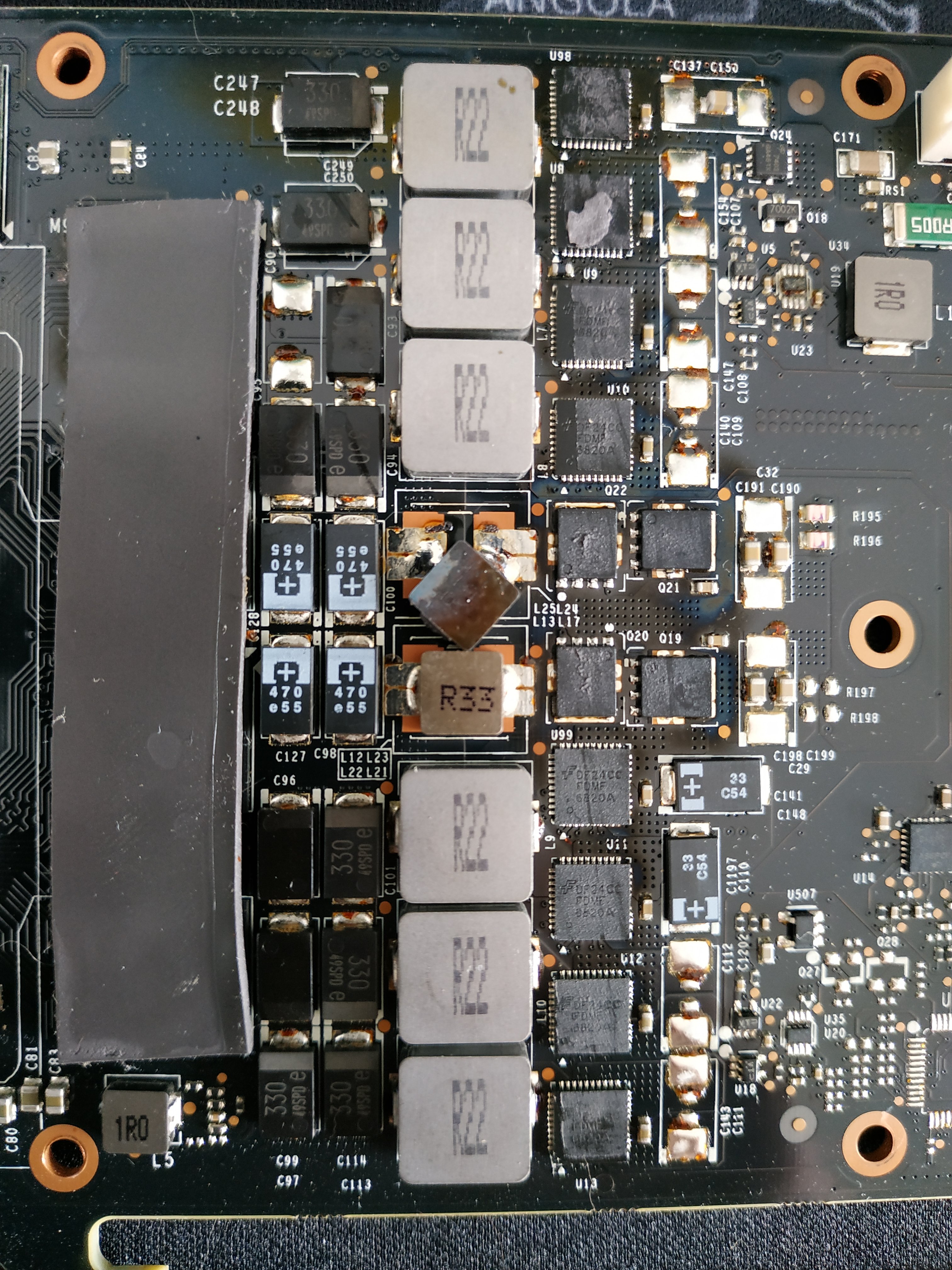

gestern ist meine 980ti kaputt gegangen und ich habe mich heute mal auf die Suche gemacht und dabei folgendes gefunden:

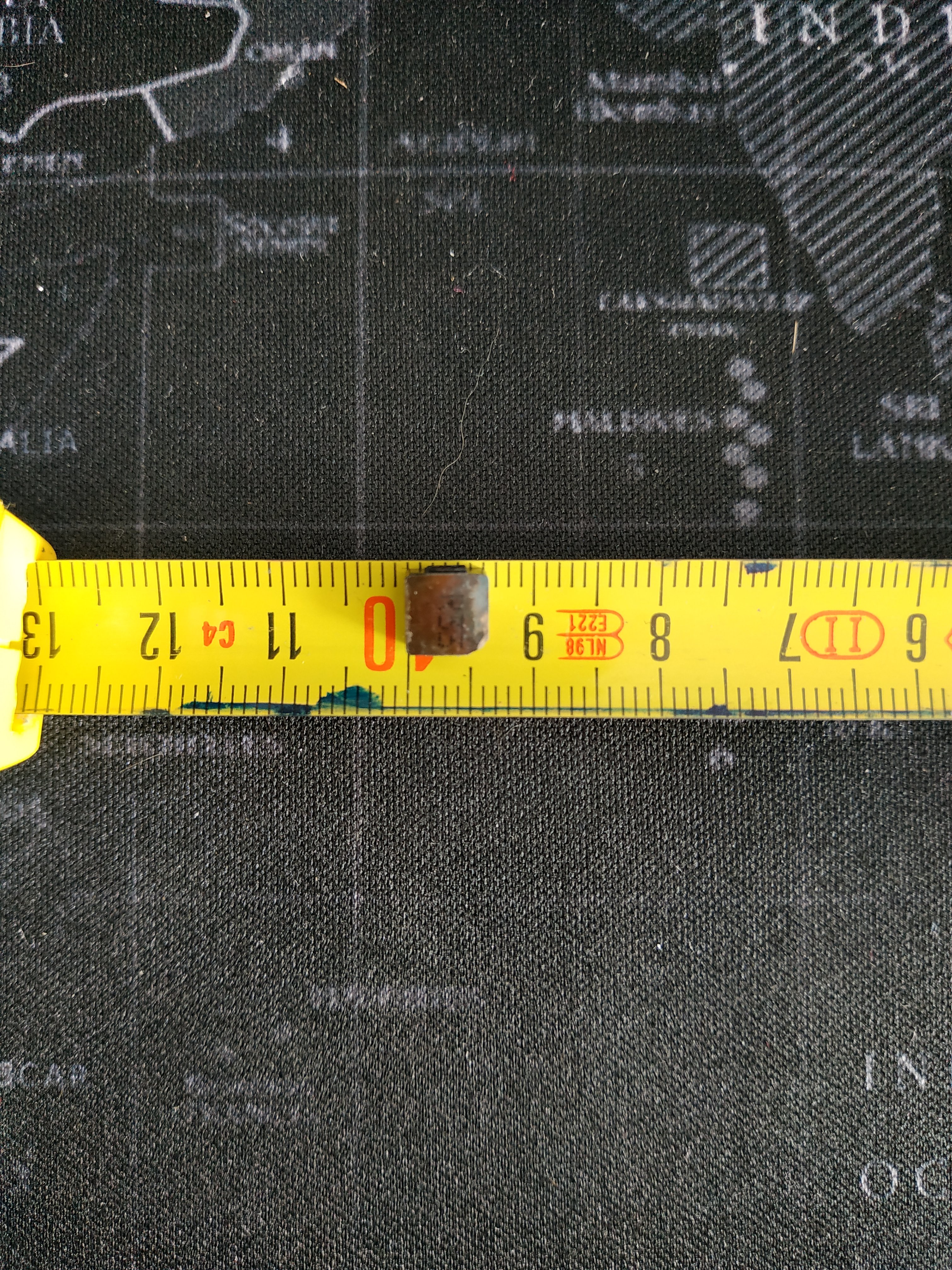

Ich konnte das Bauteil erfolgreich auslöten:

Bis jetzt konnte ich rausfinden dass das wohl ein R33 SMD Inductor ist.

Aber leider weiß ich nicht genau welches Bauteil ich nachbestellen soll.

Könnt ihr mir da weiterhelfen?



[madmax2010]

Die ist mal nass geworden. Da sind fast alle lötstellen auf dem Bild korrodiert

edit: nevermind. Die schaut immer so aus..

schau mal hier: https://www.computerbase.de/forum/threads/gtx-980ti-spawa-durchgebrannt.1738691/



[Golgorod]

Sauber auslöten, neuen einlöten und gleich noch R33 mit austauschen... Und schauen ob es noch läuft. Das wäre so im allgemeinen mein erster Gedanke... Aber du solltest dir die Widerstände auf der anderen Seite auch noch anschauen....



[Hodaime]

Nur wie heißt das Bauteil genau?

Beide Teile austauschen klingt gut, sonst sieht da alles gut aus.



[OldLight]

Es ist eine Spule, hast du die "Lxx" Nummer rechts daneben schon einmal mit der genauen GPU Bezeichnung gegoogelt?

EDIT: Sollte etwas in die Richtung, SMD 33µH bei 5x5x3 mm sein. Jetzt hilft leider nur Suchen, bis zu etwas passendes findest. Ggf. Aliexpress etc.



[Queediab]

Ich glaube, das ist ein R33 Inductor:

https://www.google.com/search?bih=846&biw=1536&rlz=1C1CHBD_enUS852US852&hl=en&tbm=shop&sxsrf=ALeKk012ATlsHwAw9iywYS_clltTJNIKHQ:1601048314980&ei=-g5uX-2iO9W7tQbGq6_IBQ&q=r33+inductor&oq=r33+ind&gs_lcp=Cgtwcm9kdWN0cy1jYxABGAAyBAgAEBgyBAgAEBgyBAgAEBgyBAgAEBgyBAgAEBgyBggAEB4QGDIGCAAQHhAYMggIABAIEB4QGDIICAAQCBAeEBgyCAgAEAgQHhAYOgQIIxAnOgIIAFCDT1ihU2DRZ2gAcAB4AIABSYgBkQKSAQE0mAEAoAEBqgEPcHJvZHVjdHMtY2Mtd2l6wAEB&sclient=products-cc

MfG

P.S. Find ich richtig gut, dass du zumindest versuchst die Graka zu reparieren!



[Hodaime]

Ich schreibe Mal Inno3d an und Frage die was das für ein Bauteil ist.



[Sahit]

Hust https://www.mikrocontroller.net/attachment/13309/smd_indukt.jpg

Was du brauchst ist also ne 33µH Spule in der entsprechenden SMD Bauform. Jetzt müsste man noch die genaue Bauform wissen da bin ich dann aber überfragt.....



[Zentorno]

... gerade mal geschaut, genau dieses Problem scheint es öfter zu geben und relativ einfach behebbar zu sein:

https://www.computerbase.de/forum/t...il-durchgeschmort-chance-auf-rettung.1953998/

Und, ja, es ist wohl dieses Bauteil (Induktion mit 330 nanoHenry/nH, max. 42 Ampere Sättigungsstrom):
https://www.digikey.de/product-detail/de/eaton/HCMA1305-R33-R/283-4561-1-ND/5168211

wobei es mehrere Hersteller dafür gibt. Und es ist ein spottbilliges Massenbauteil....
... toll daß Du das reparieren willst.



[Hodaime]

Dann bestelle ich einfach mal ein paar davon und probiere mich daran.



[kderf]

Also die vorgeschlagene Spule hat aber deutlich abweichende Dimensionen! bekommt man vielleicht auch draufgefriemelt aber das was du da fotografiert hast ist ja nur so etwa 6x7mm groß - die vorgeschlagene Ersatzspule jedoch ca 13x12

Edit: Oder ist dein Maßband da in Zoll?



[Sahit]

@Zentorno Ja das ist leider mit vielen elektrischen Bauteilen so. Die Teile kosten nichts und trotzdem wird auf den 0815 Hardware das billigste vom billigsten verbaut. Man schaue sich nur mal an für wie wenig Geld echt gute Powerstages zu bekommen sind
https://de.farnell.com/infineon/tda...gate-treiber-70a/dp/3267683?CMP=GRHB-OCTOPART

Bei Abnahmemenge von 500 Stück ist man da schon bei nur 3,50€ nehme ich jetzt das Teuerste AMD X570 Board mit Insgesamt 16 davon ist man bei 56€ Materialkosten.
So jetzt vergleicht man aber mal das hier https://geizhals.de/msi-x570-a-pro-7c37-003r-a2089831.html?hloc=at&hloc=de
https://geizhals.de/gigabyte-x570-aorus-xtreme-a2076314.html?hloc=at&hloc=de

Natürlich ist auf dem teuren Board noch nen haufen zeug drauf was mit bezahlt werden muss. Ich finde es trotzdem frech was man ausgeben muss um ein Board mit Powerstages statt mit MOSFETs zu bekommen.



[Hodaime]

Ich habe jetzt Mal 5 bestellt und gucke dann weiter wenn die da sind.

Dauert leider nur sehr lange der Versand.

Eventuell kommt bis dahin ja meine 3080 an



[Stullen Andi]

hast die Spule denn mal durchgeklingelt ob die vielleicht noch ganz ist? Ich schaue später mal in der Kiste, könnte sein das ich noch eine liegen habe, dann bekommst ne PN.



[Hodaime]

Die spule ist auseinandergebrochen.
Da habe ich mir die Mühe nicht gemacht

Wäre cool wenn du eine passende finden könntest.



[Stullen Andi]

Solange es nur das Gehäuse der Spule ist, wärs egal. Sag dir Bescheid wenn ich Daheim bin. Ich kann dir aber schon vorweg sagen, Du brauchst etwas um die Karte vorzuwärmen oder nen Lötkolben um 100 Watt.



[Hodaime]

Habe ich gemerkt.
Musste bei meinem Lötkolben 450 Grad einstellen damit das Lot weich wurde.

Habe aber auch nicht die perfekte Spitze dafür.



[Stullen Andi]

Meißel oder Messerspitze wär optimal dafür.



[Hodaime]

Gute Idee.
Sind bestellt.



[Stullen Andi]

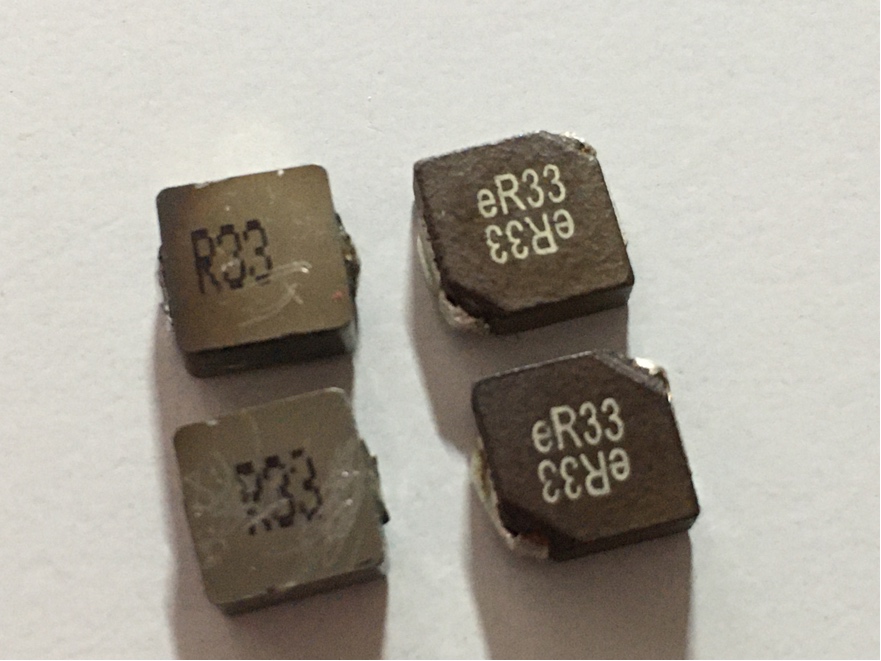

Hast Glück, hab welche gefunden.

Tante Edith sagt: Brief ist unterwegs zu dir.
