Intel Nuc (5CPYB) 12V abgreifen!

[n4m3l3ss]

Hallo,

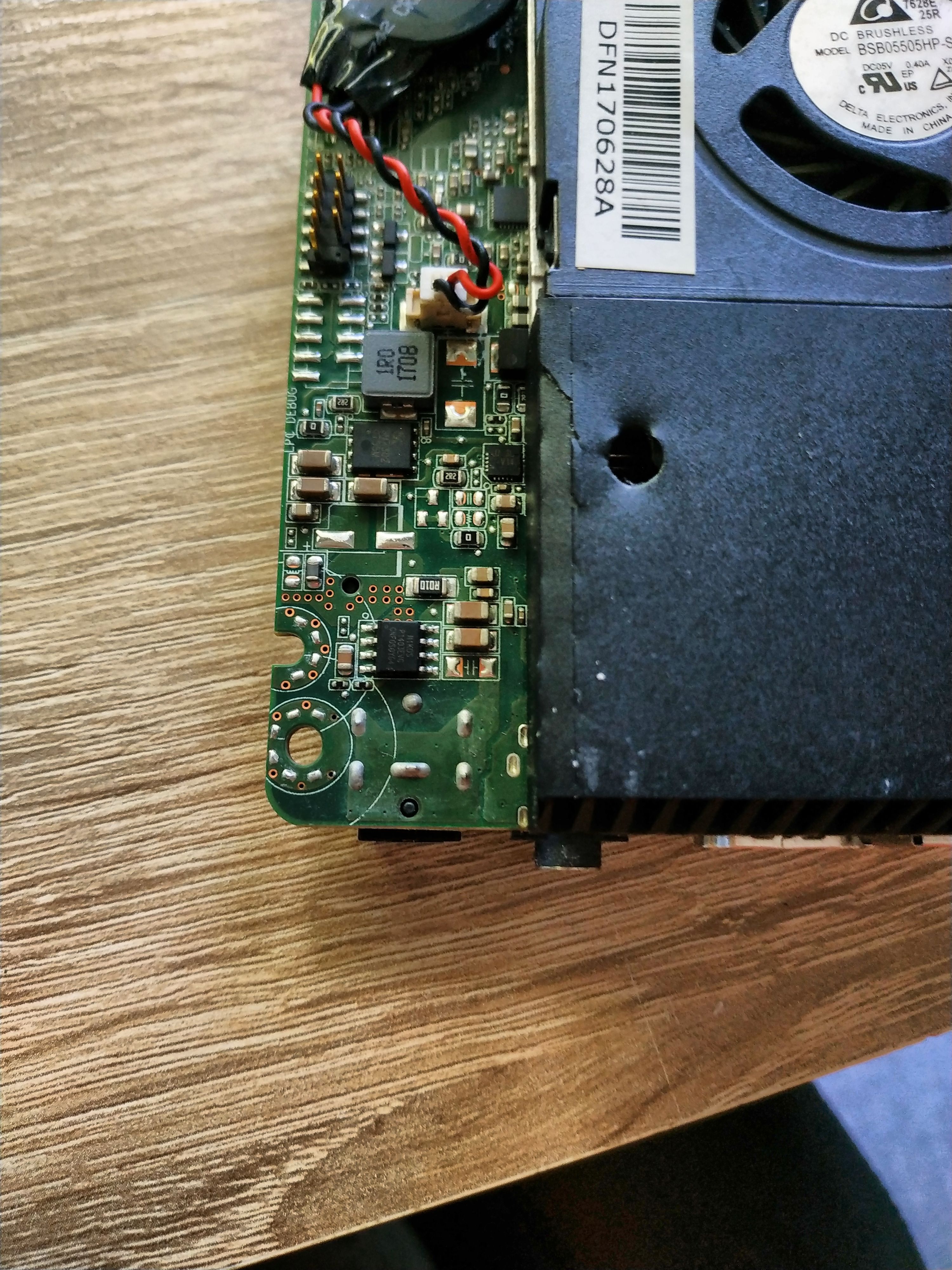

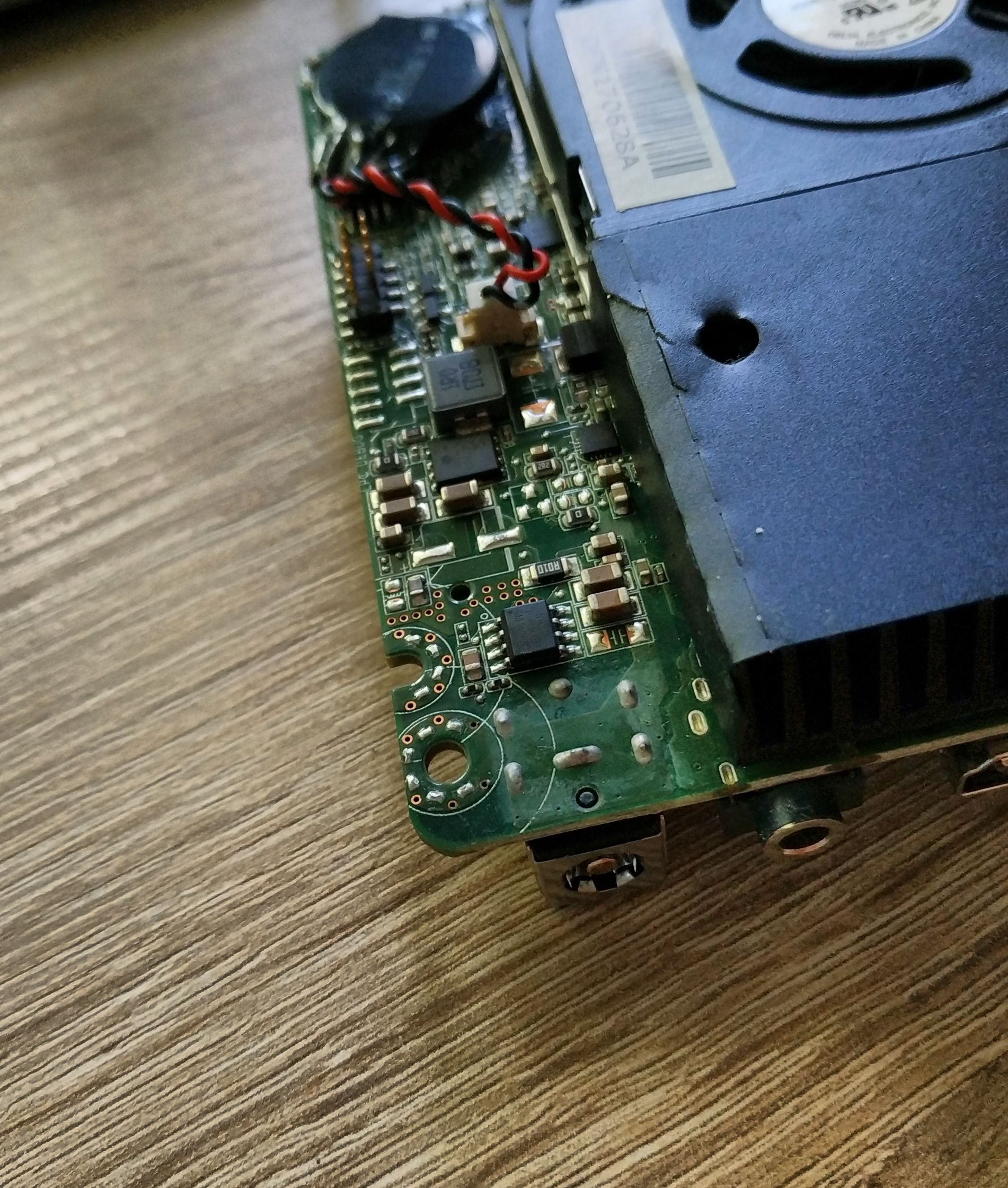

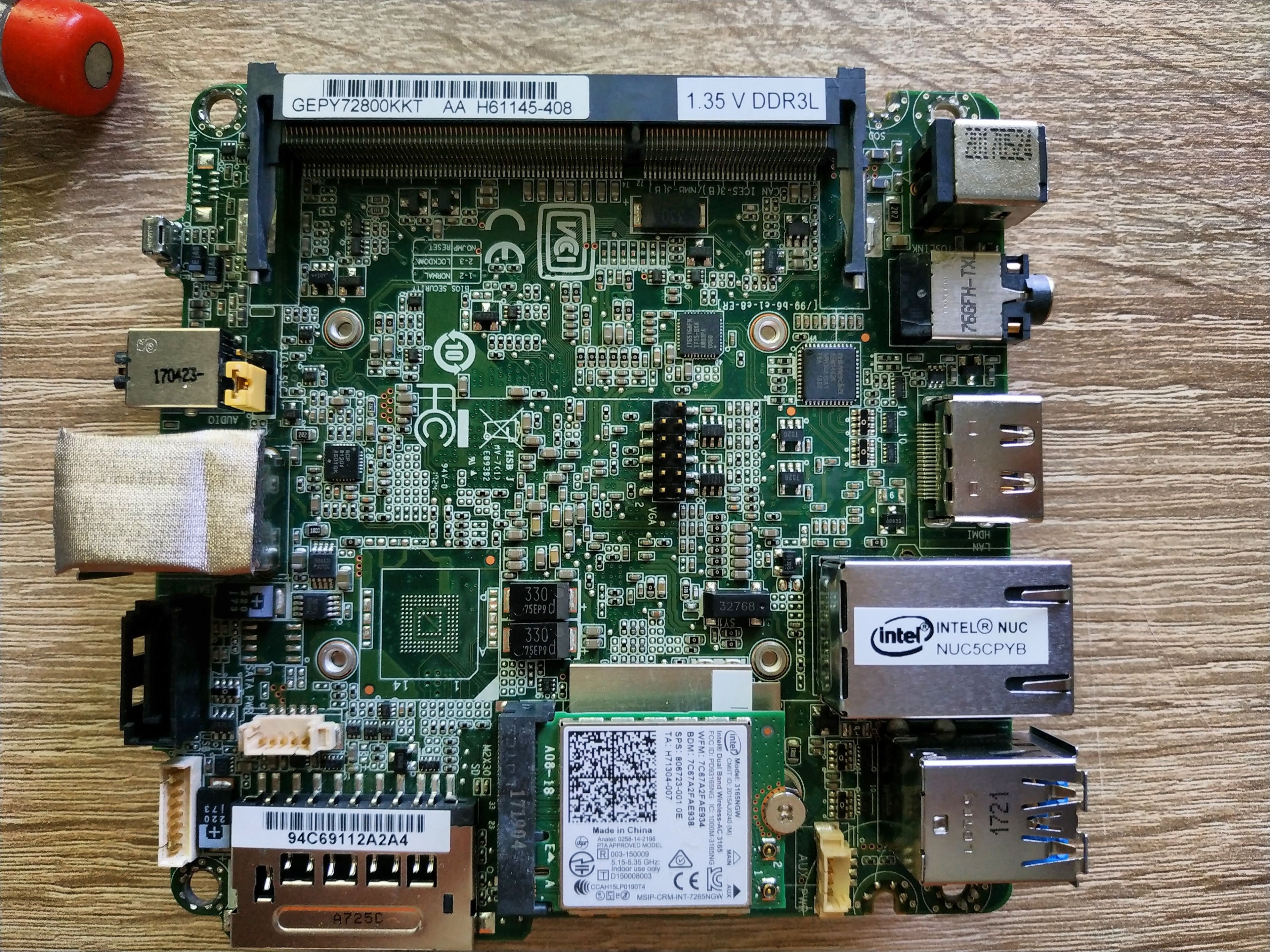

kann mir einer helfen und sagen wo ich auf dem board 12v abgreifen kann (wenn das überhaupt möglich ist)
Also ich brauche einmal 12v und einmal Ground!

Schonmal danke...


PS: wenn mehr bilder benötigt werden, einfach bescheid sagen...
PPS: Das netzteil vom nuc kann 19V bei 3,43A was etwa 60-65 Watt sind...



[SpiII]

Eingangsspannung sind wie viel Volt? EDIT: 19V
Multimeter nicht vorhanden und mal ein paar Punkte messen?
Ein Massepunkt sollte kein Problem sein.



[Sephe]

Falls das Ding nen Pinheader für nen SATA-Kabel für Festplatten/SSDs hat, dann vermutlich am Besten dort.



[n4m3l3ss]

leider kein multimeter vorhanden
der stromanschluss für hdd/ssd sind nur 5volt da nur 2,5zoll oder irre ich mich da?



[kartoffelpü]

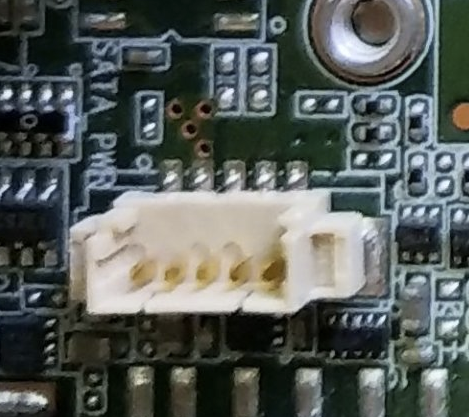

Ich würde es auch vom SATA-Stromanschluss nehmen:

Welche Pins die richtigen sind, musst du allerdings selbst rausfinden.



[blalaber]

Wie viel Leistung brauchst du? Vielleicht an einem FAN Header? Du könntest die 12V von dem einen angeschlossenen Lüfter ableiten (er wird ja per PWM gedrosselt, d.h. die 12V sind konstant anliegend).
Ansonsten schließe ich mich dem vorredner an, 12V von SATA gehen auch, vermutlich auch mit mehr Leistung als beim Lüfter.
Was sagt das Handbuch zu dem AUX_PWR Anschluss?



[Topflappen]

Du willst ne LED dran hängen?
Klingt nach einer dummen Idee wenn ja.
Ansonsten kein Platz da ein kleines Netzteil mit rein zu legen?



[SpiII]

leider kein multimeter vorhanden

Wir sagen dir jetzt irgendeine Stelle oder Pin und du glaubst uns dann, ohne es kontrollieren zu können?



[honky-tonk]

wieviel volt hat der lüfter der CPU? kann die beschriftung nicht erkennen, könnten aber gut 12V sein



[SpiII]

wieviel volt hat der lüfter der CPU?

DC05V 0.40A



[n4m3l3ss]

Der lüfter hat 5V



[blalaber]

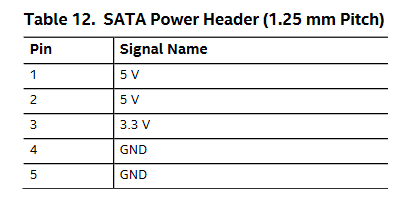

SATA Power geht wohl auch nicht:

Was genau hast du denn vor?



[chillking]

Schaust mal, ob dir irgendwo ein Multimeter leihen kannst.
Glaube SATA PWR ist die Reihenfolge 3,3V | GND | 5V | GND | 12V. Das passt laut @blalaber wohl nicht, sorry!
Dann müsstest die richtige Seite herausfinden. Wäre natürlich schick wenn den benutzen könntest. Wenn da sonst nichts angeschlossen wird, kannst dir einen passenden Stecker richten.



[honky-tonk]

ansonsten gibt es auch für ein paar euro boost converter die dir aus 5V 12V machen



[chillking]

Könntest wohl auch ein 12V Netzteil nehmen statt dem vorhandenen...



[blalaber]

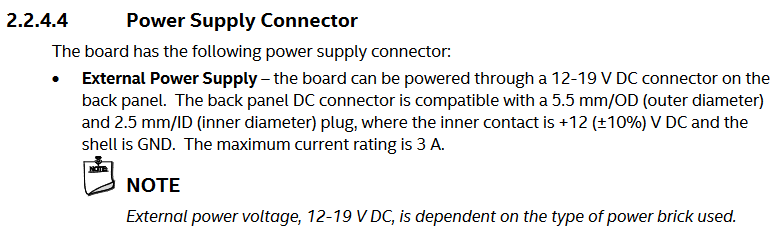

Eingangsspannungen vom Netzteil akzeptiert das Board 12V-19V. Vielleicht mal nachschauen, was das Netzteil liefert?
Ansonsten finde ich die Idee mit dem Boost Converter auch gut. 5V irgendwo abgreifen und 12V bekommen. Dabei aber einen passenden Konverter und 5V-Pin auswählen der auch die Leistung treiben kann.

Edit: gerade gesehen, dass das mitgelieferte NT 19V liefert..



[chillking]

Ansonsten finde ich die Idee mit dem Boost Converter auch gut. 5V irgendwo abgreifen und 12V bekommen. Dabei aber einen passenden Konverter und 5V-Pin auswählen der auch die Leistung treiben kann.

oder halt ein Buck Converter von 19V auf 12V. Dann könnte man direkt am Eingang abgreifen und die Leistungsfrage ist nicht mehr ganz so ausschlaggebend.

Ergänzung (12. Mai 2022)

Die benötigte Leistung wurde noch nicht beantwortet, oder? @Play-Land



[SaxnPaule]

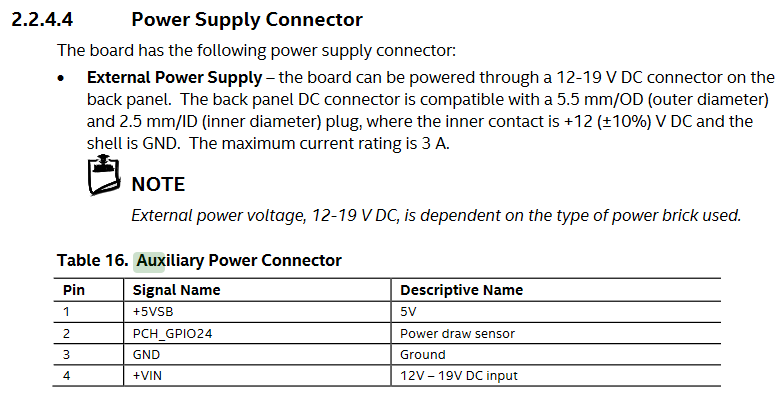

Der AUX_PWR hat scheinbar 12V
https://community.intel.com/t5/Inte...-auxiliary-power-connector-PIN-OUT/m-p/615539

Würde dennoch messen und mich nicht blind darauf verlassen. Außerdem hast du uns immernoch nicht verraten, was du eigentlich vor hast.



[blalaber]

Ne, da gibts nur 5V und die Spannung vom Netzteil an sich wenn das ich recht verstehe. Nichts desto trotz wäre hier ein guter Punkt um mit Buck/Boost Konvertern anzusetzen



[Hancock]

Wie wäre es damit? https://www.reichelt.de/entwicklerb...crAqMeRHmYSTpykgCV4JeHOpKNda_zdAaArRxEALw_wcB (Wenn das NUC TB hat, dann sollte es auch PD können). Dein NUC hat ja kein Thunderbolt.

Wie wäre so was: https://www.amazon.de/Hohlstecker-L...-auf-12V/dp/B07GYLC229/ref=asc_df_B07GYLC229/
