Kein Bild nach Mainboard-/Gehäuseumbau – ASUS TUF B550-PLUS, Ryzen, RTX 5070TI Tastatur leuchtet nicht

[Maximovic1]

Hallo liebe Computer Base Community

1. Aktuelle Hardware:
Prozessor (CPU): AMD Ryzen 7 5800X
Arbeitsspeicher (RAM): 16 GB DDR4, 2x8 GB, 3200 MHz
Mainboard: ASUS TUF Gaming B550-PLUS
Netzteil: Corsair 750 Watt
Gehäuse: Montech
Grafikkarte: RTX 5070 Ti
HDD / SSD: 1 TB M.2 NVMe SSD
Monitor: Samsung Odyssey G55C, WQHD, 165 Hz
Kühlung: CPU-Kühler aktuell testweise mit anderem funktionierendem CPU-Lüfter


Nach Mainboard-/Gehäuseumbau startet der PC zwar, Lüfter laufen und die Grafikkarte/Mainboard-Beleuchtung geht an, aber es kommt kein Bild.

Getestet wurde sowohl HDMI als auch DisplayPort, jeweils an der Grafikkarte. Der Monitor bekommt kein Signal bzw. bleibt schwarz. Zusätzlich leuchtet die Tastatur beim Start nicht, daher vermute ich, dass der PC gar nicht richtig bis zum POST/BIOS kommt.

Die Grafikkarte sitzt optisch korrekt im oberen PCIe-x16-Slot und die PCIe-Stromstecker wurden komplett abgezogen und wieder fest eingesteckt. GPU bekommt Strom/leuchtet. CPU-Lüfter läuft aktuell mit einem anderen funktionierenden Lüfter am CPU_FAN-Header.

Bisher getestet:

• HDMI und DisplayPort an der RTX 5070 Ti getestet → kein Bild
• Grafikkarte neu eingesetzt, sitzt im oberen PCIe-x16-Slot
• PCIe-Stromstecker der Grafikkarte abgezogen und wieder fest eingesteckt
• GPU bekommt Strom/leuchtet
• CMOS-Reset über Mainboard-Batterie gemacht
• Aktuell 1 RAM-Riegel in A2/RAM-Slot 2, fest eingerastet → kein Bild
• Anderer CPU-Lüfter am CPU_FAN-Header getestet → funktioniert
• Ursprünglicher Arctic-CPU-Lüfter zuckte nur kurz an
• Tastatur leuchtet beim Start nicht

Ergebnis: PC startet optisch, Lüfter und Beleuchtung laufen, aber kein Bild und vermutlich kein POST/BIOS.

Was wären eure nächsten Schritte oder Ursachen der Probleme ?

Danke schon mal für jede Hilfe. Ich hoffe, ihr hattet alle ein schönes Wochenende.



[cartridge_case]

Altes Mainboard und ohne Gehäuse testen.



[Chris>>]

Monitor an die Igpu anschließen. Oder GPU komplett raus und Monitor an igpu anschließen. Monitor an Laptop auf Funktion prüfen.



[Portal501]

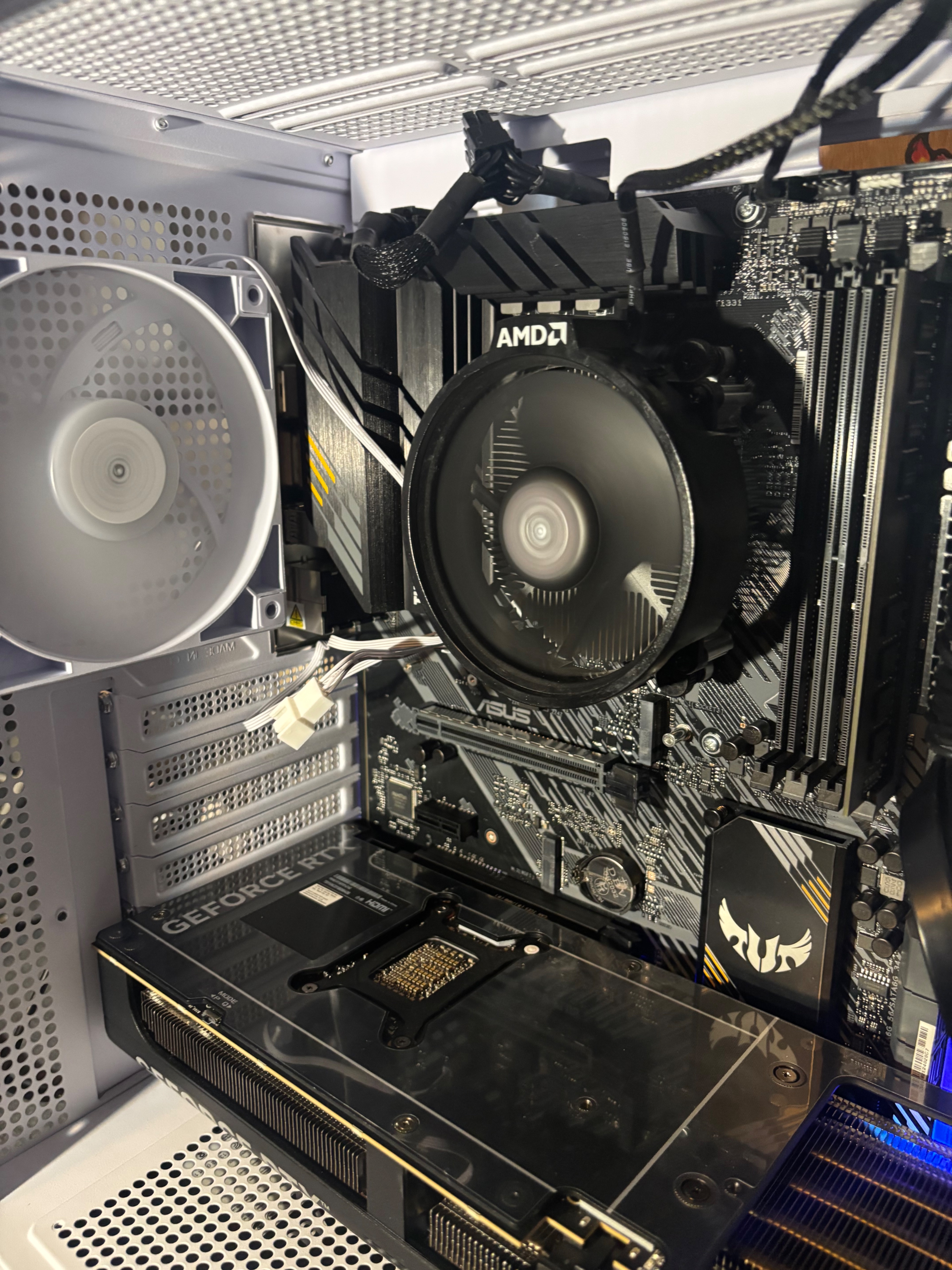

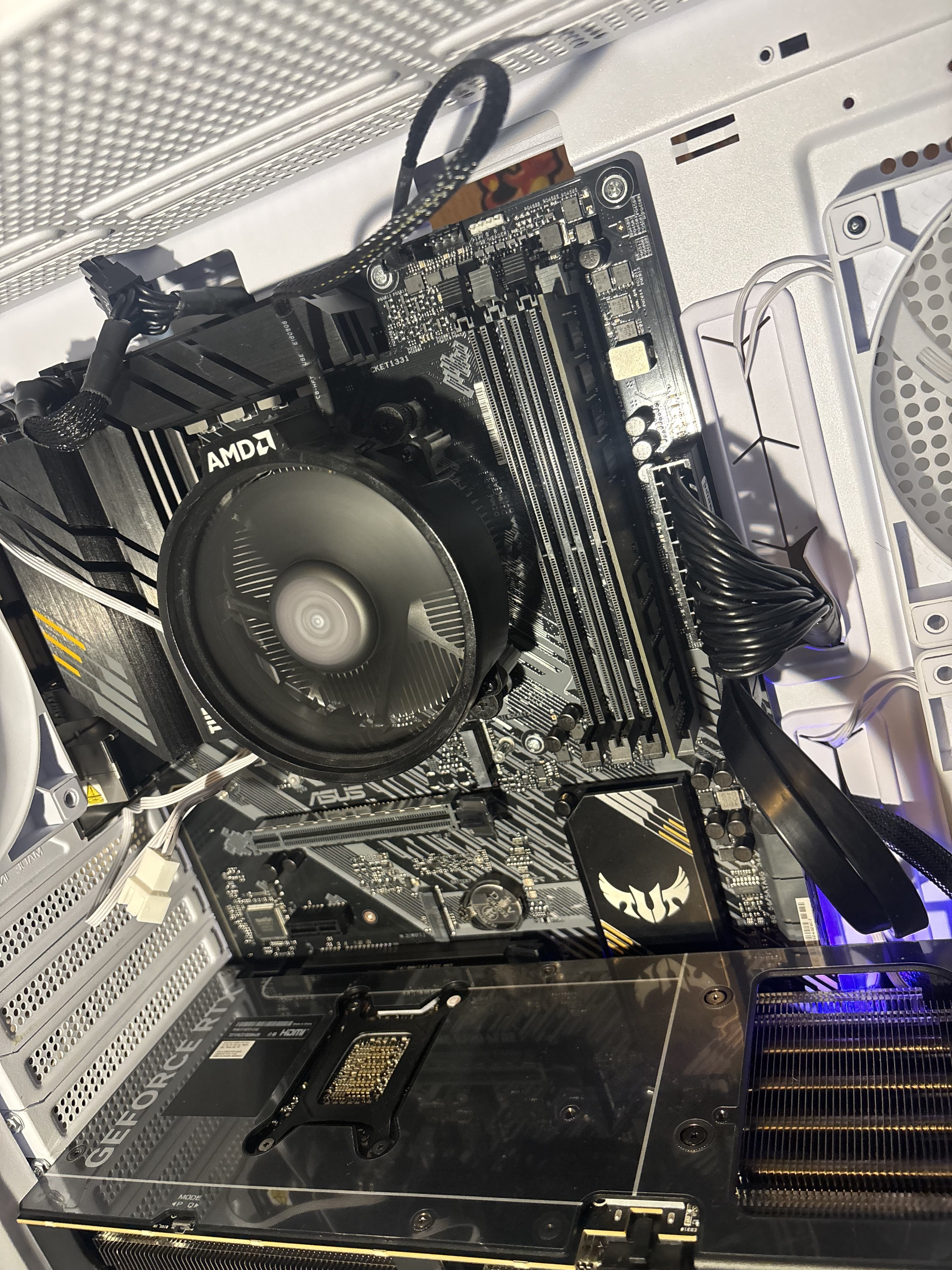

Ist das System mit dem alten Gehäuse gelaufen? Auf den Bildern ist die Grafikkarte im zweiten PCIe-Slot. Steck sie mal in den ersten Slot. Teste es mal ohne Grafikkarte mit der iGPU. Sonst mach mal ein BIOS-Update. Geht auch ohne Bild. Der 5800X hat ja keine iGPU. Ja, dann halt BIOS-Update machen ohne Bildschirm. https://www.google.com/search?q=ASU...s&sourceid=chrome-mobile&ie=UTF-8#lfId=ChxjMe



[Arboster]

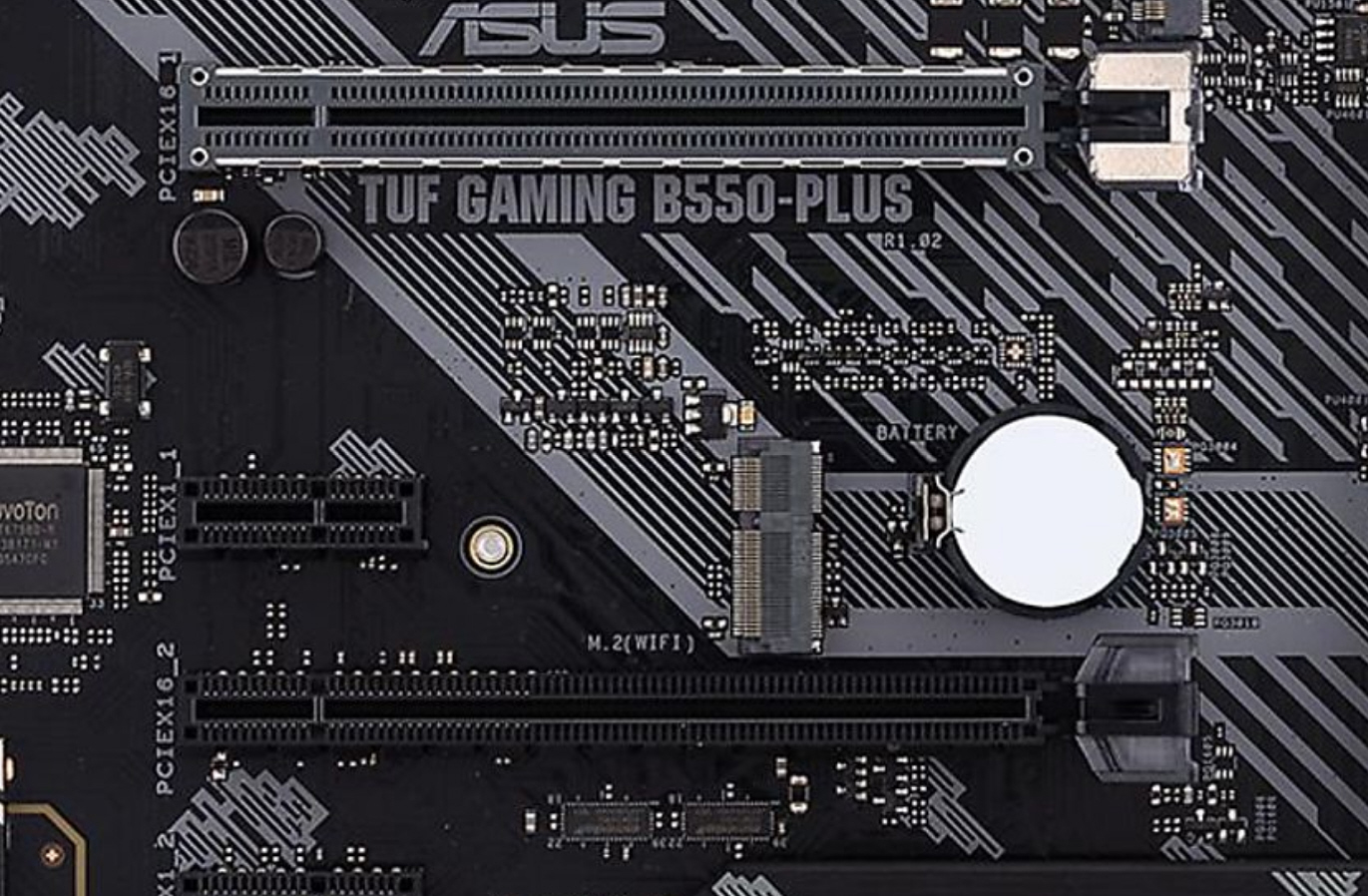

Ich wollte auch gerade schreiben, dass die GPU doch eigentlich in den oberen Slot gehört.



[BlueSkies]

@Chris>>
@Portal501
Der 5800X hat keine iGPU.

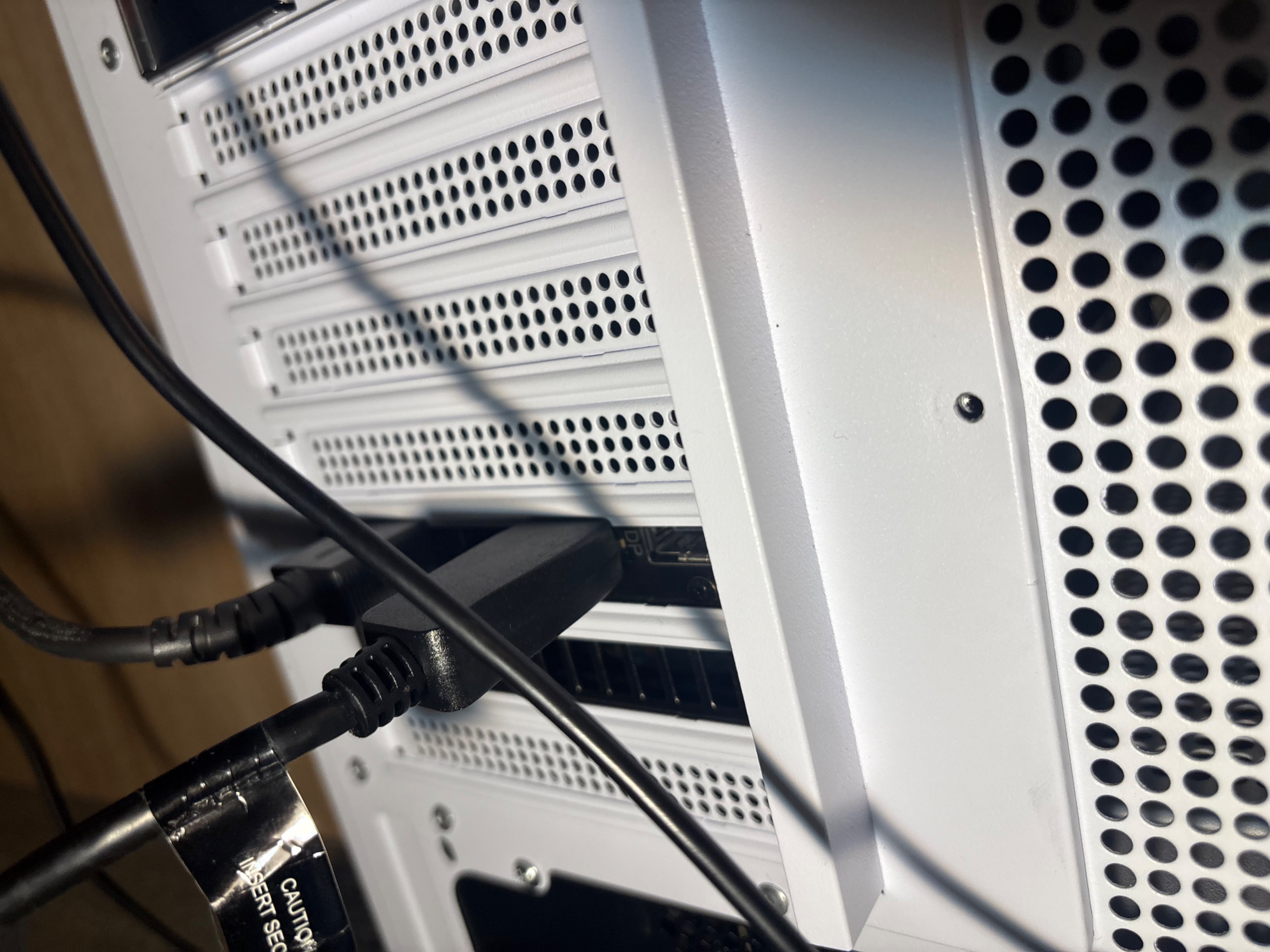

Stecken die Kabel vollständig in den Buchsen der GPU? Zumindest der dickere Stecker kollidiert mit der Slotblende vom Gehäuse.



[Portal501]

@BlueSkies Habe ich doch geschrieben.



[Maximovic1]

Ist das System mit dem alten Gehäuse gelaufen? Auf den Bildern ist die Grafikkarte im zweiten PCIe-Slot. Steck sie mal in den ersten Slot. Teste es mal ohne Grafikkarte mit der iGPU. Sonst mach mal ein BIOS-Update. Geht auch ohne Bild. Der 5800X hat ja keine iGPU. Ja, dann halt BIOS-Update machen ohne Bildschirm. https://www.google.com/search?q=ASU...s&sourceid=chrome-mobile&ie=UTF-8#lfId=ChxjMe

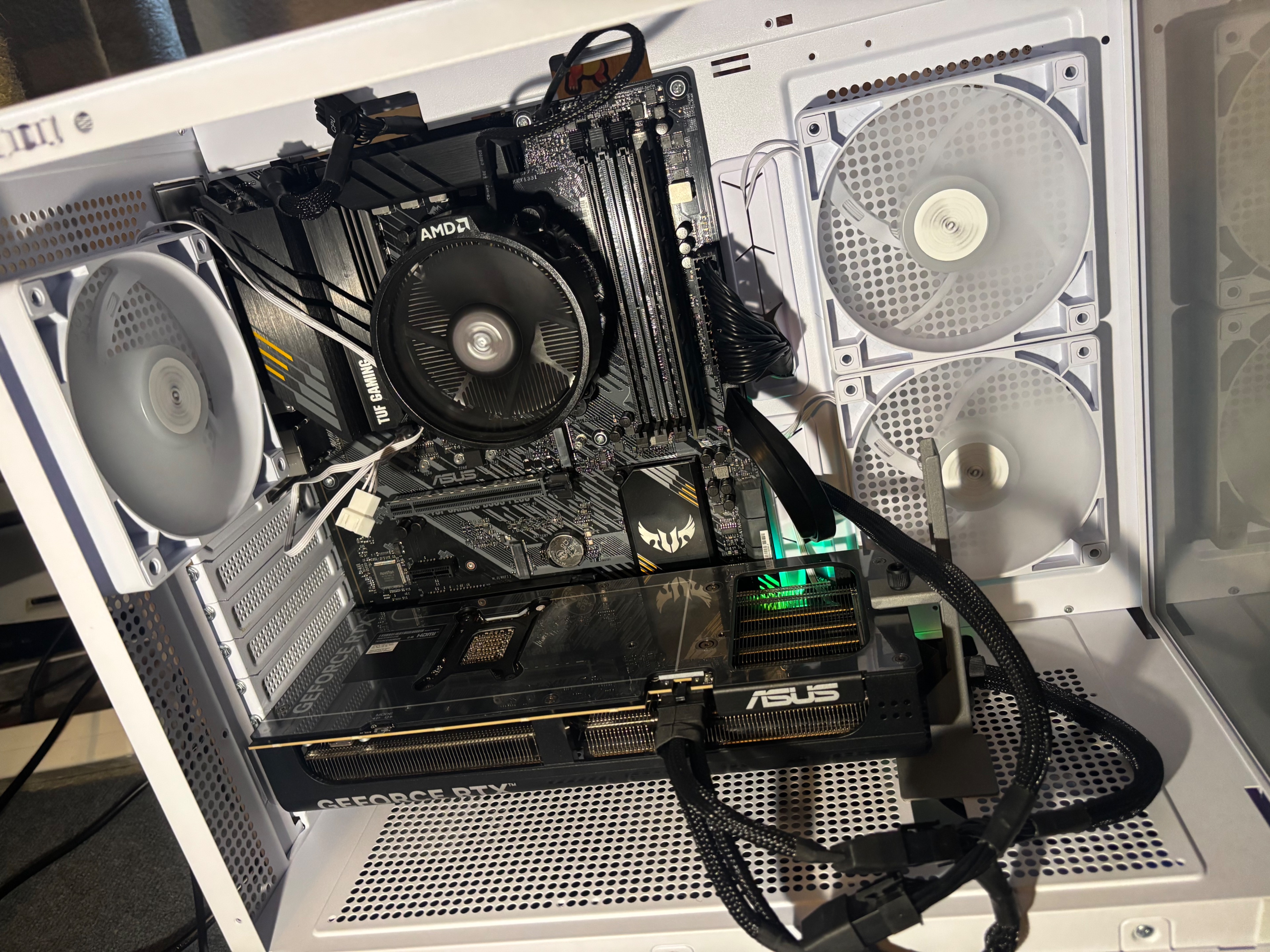

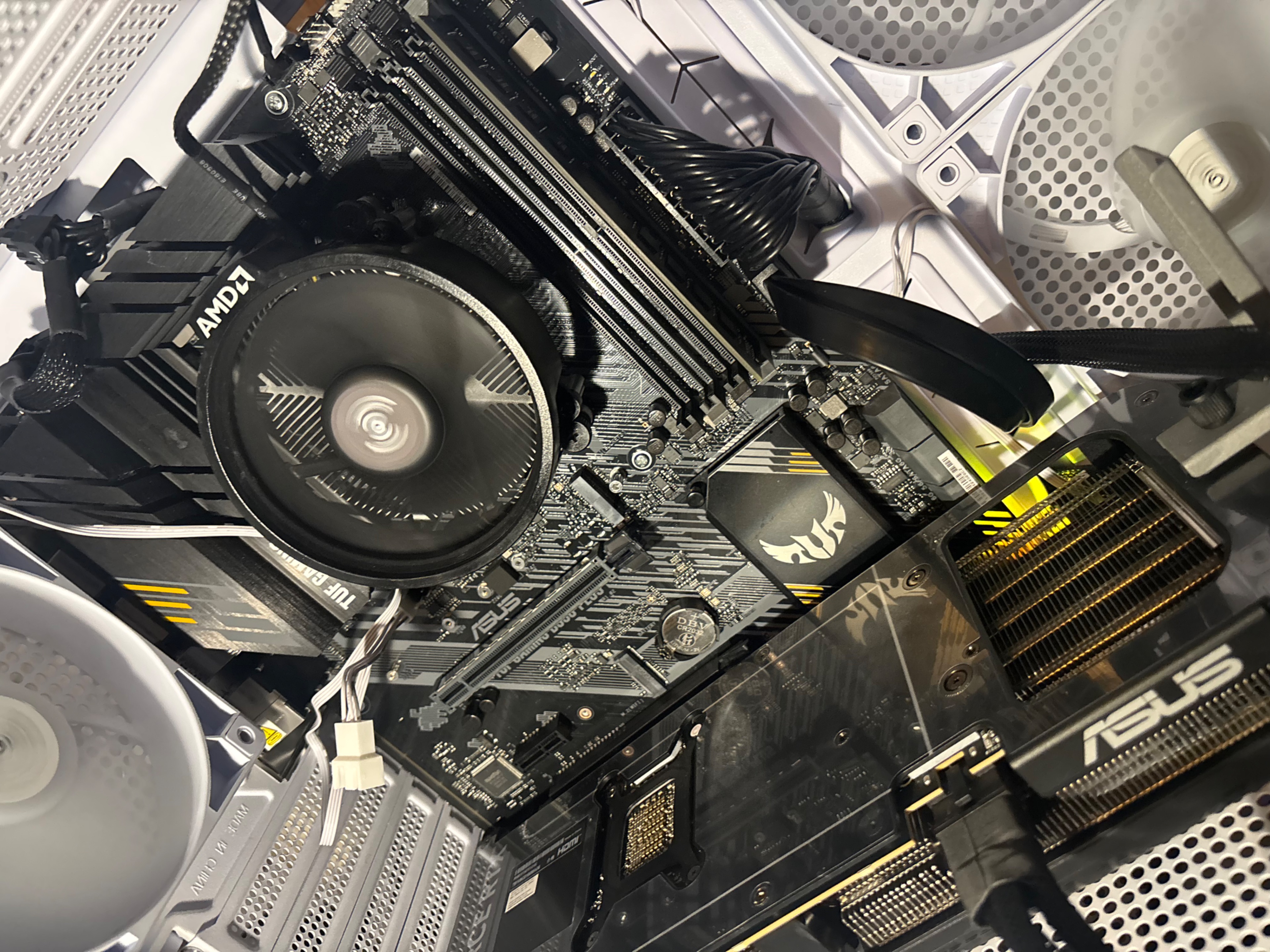

Hey hab sie jetzt mal in den oberen leider tut sich noch immer nichts



[fritz.boks]

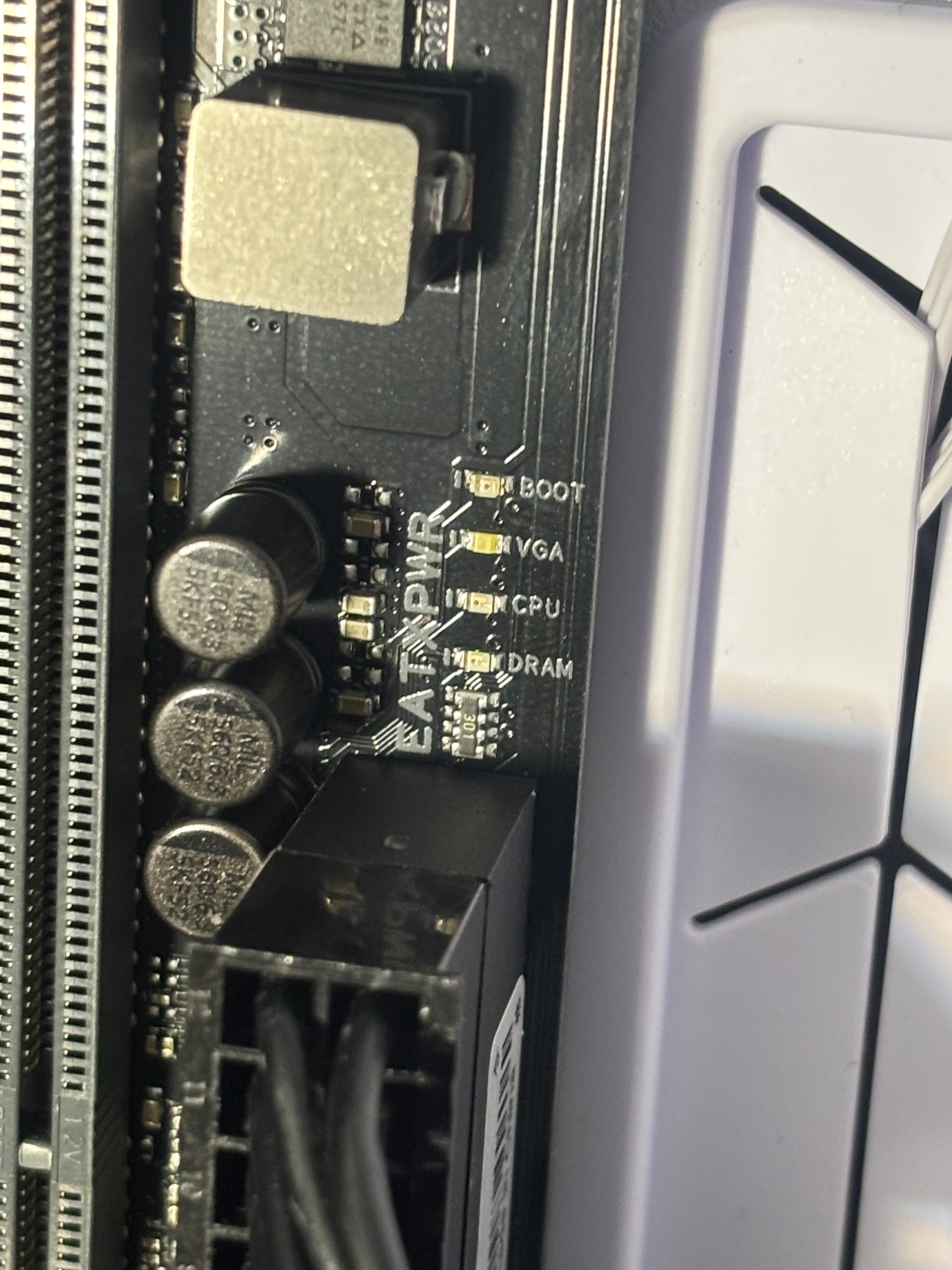

Die Diagnose-LED ("QLED") vom Mainbaord sind dazu gedacht einen Hinweis zu geben warum das System nicht startet:
CPU, RAM, GPU oder er findet nichts BOOTfähiges (je nach Board dann auch kein Bild)

Da würde ich mal 'nen Blick drauf werfen, bevor ich alles wild ohne Plan ein- und ausbaue.



[Maximovic1]

Danke, ich suche die Q-LEDs jetzt nochmal gezielt rechts oben beim RAM/24-Pin. Ich melde gleich, ob CPU, DRAM, VGA oder BOOT dauerhaft leuchtet.

Ergänzung (Heute um 12:02)

Die Diagnose-LED ("QLED") vom Mainbaord sind dazu gedacht einen Hinweis zu geben warum das System nicht startet:
CPU, RAM, GPU oder er findet nichts BOOTfähiges (je nach Board dann auch kein Bild)

Da würde ich mal 'nen Blick drauf werfen, bevor ich alles wild ohne Plan ein- und ausbaue.



[BlueSkies]

@Portal501

Korrekt, hatte den Post nicht ganz gelesen.



[fritz.boks]

Da leuchtet die VGA-QLED dauerhaft?

Dann korrekteten Einbau der Grafikkarte und deren Verkabelung/Versorgung prüfen. Und CMOS-Clear.
Viel mehr kannste nicht tun. (wenn Du sonst nirgendwo das Board mit dem Gehäuse kurzgeschlossen hast o.ä., z.b. durch falsch platzierte Abstandshalter o.ä.)



[SuperHeinz]

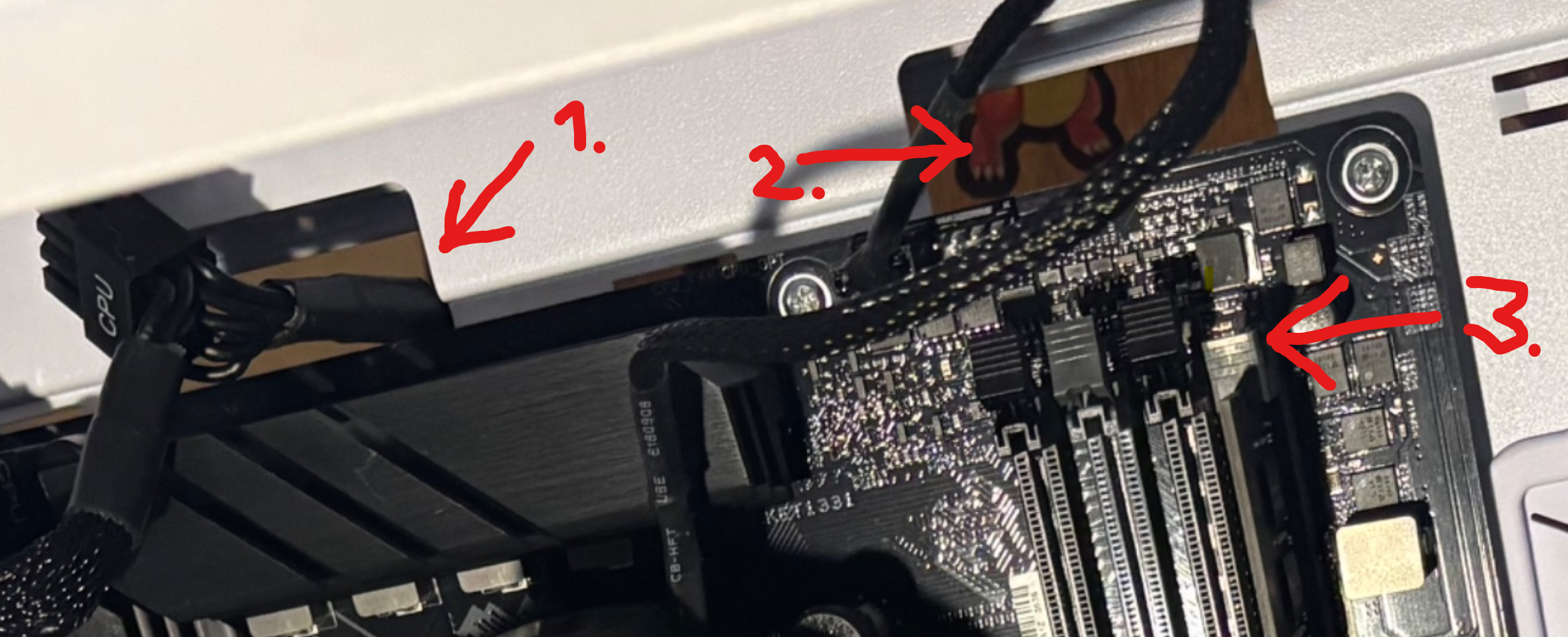

Was ist denn da (1 und 2.) hinter dem Mainboard verbaut?

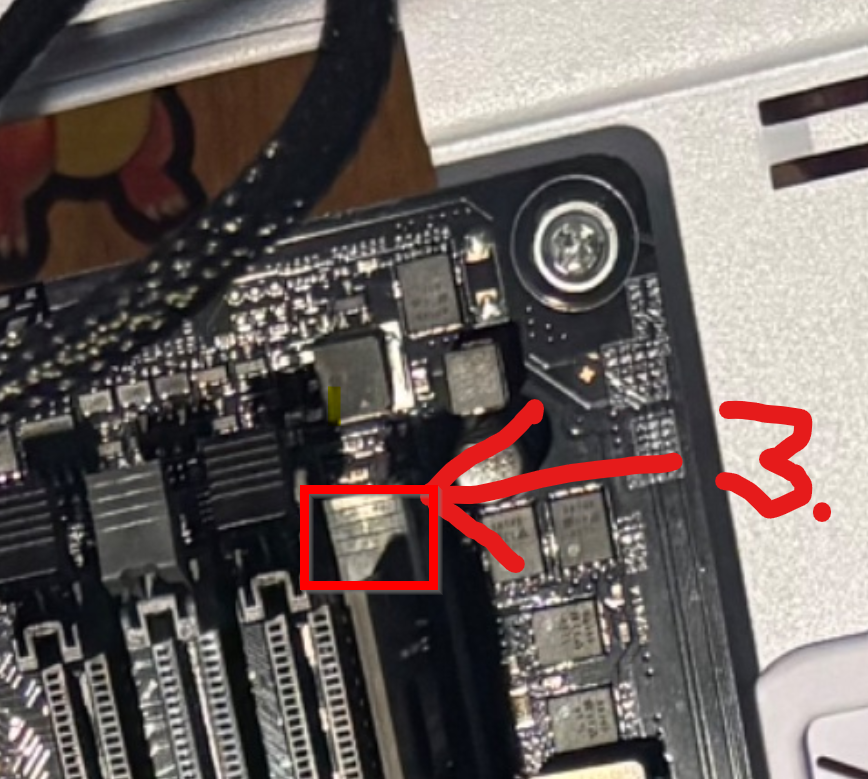

Sehe ich das richtig, dass 3. die obere Verriegelung der RAM-Bank B2 fehlt?



[cartridge_case]

Sehe ich das richtig, dass 3. die obere Verriegelung der RAM-Bank B2 fehlt?

Ne, die ist "eingeloggt".



[fritz.boks]

Sehe ich das richtig, dass 3. die obere Verriegelung der RAM-Bank B2 fehlt?

nein



[Maximovic1]

Weiß echt leider nicht was das Problem ist



[cartridge_case]

Was ist mit meinem Post?!



[Maximovic1]

@cartridge_case Hatte ich schon versucht gleiches Ergebnis aber wenn hier keine Lösung gefunden wird werde ich später alles nochmal abschließen und auf einem Karton testen



[Portal501]

Warum machst du kein BIOS-Update? Das Board war sicher jahrelang im Lager beim Händler. Da ist sicher ein altes BIOS drauf, wo die 5070ti nicht erkannt wird. https://www.asus.com/de/motherboard...helpdesk_bios?model2Name=TUF-GAMING-B550-PLUS



[Maximovic1]

@Portal501 Werde ich machen muss nur mein usb Stick finden zum Booten
