LAN-Verkabelung gestört – Switch oder Patch tauschen?

[Lookman22]

Hallo, Community,

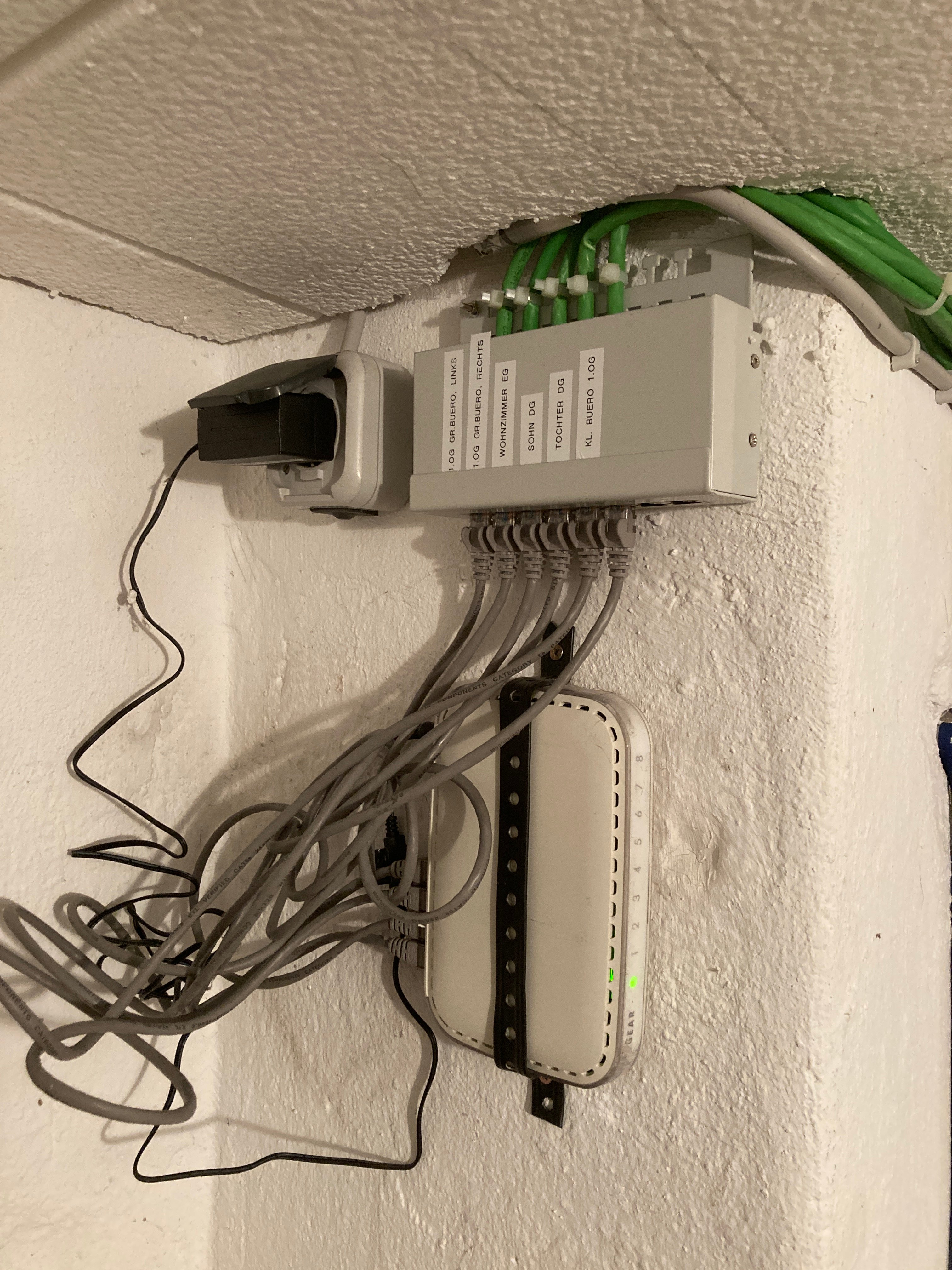

ein Bekannter, der leider nicht mehr verfügbar ist, hat mir beim Einzug vor ein paar Jahren diese Patch/Switch-Kombo in den Keller gehängt. Vom Fritzbox-Router im OG wird ein Kabel zu der Kombi im Keller geschickt und von dort auf die Buchsen in den Zimmern verteilt. Seit ein paar Tagen kann ich mich mit dem Laptop nicht mehr über die LAN-Buchsen verbinden, sondern nur über WLAN oder direkt an der Fritzbox...

Ich habe keine Ahnung von Netzwerktechnik, muss ich mir da einen Techniker holen oder kann ich einfach den Switch tauschen (die grüne Netzanzeige ist nicht permanent an, sondern flackert... Stecker habe ich schon zweimal gezogen, bringt aber nix) oder den Patch (aber das sind ja nur Stecker, da kann wohl nichts altern, oder?)? Oder hat einer eine Idee, was es noch sein könnte?

Herzlichen Dank für die Hilfe!



[Tornhoof]

Gut dass du das Video angehängt hast
Sieht wirklich nach Switch aus.

Den Switch müsstest du eigentlich einfach tauschen können (inkl. Netzteil), wäre vielleicht gut mal die Maße vom Switch zu nehmen und hier zu posten, dann können wir ggf. dir besser helfen, wäre ja ganz praktisch wenn er in deine vorhandene Befestigung passt.



[Warhead]

neuer switch und ab dafür. geschätzt ist das verbaute Teil damals schon uralt gewesen



[whats4]

technische antwort: durchmessen bzw lassen.
alles andere ist schlicht trial/error.
aber wennst glück hast, isses nur eine kontaktgeschichte.
stecker rein raus is natürlich noch besser, ein geeignetes pflegemittel zur anwendung zu bringen.
empfehlung: "KONTAKT 60" von, erraten, "kontaktchemie". recht bezahlbar

die ki meint:
"Kontaktspray reinigt, pflegt und schützt elektrische Kontakte, Schalter, Steckverbinder und Platinen, indem es Oxidation löst, Schmutz entfernt und Feuchtigkeit verdrängt"
und: "Kontakt 60: Intensiv wirkendes Reinigungsöl zum Lösen hartnäckiger Oxidschichten (sollte bei saurehaltigen Varianten danach mit einem rückstandsfreien Reiniger abgespült werden)"
--somit nachher: "WD-40 SPECIALIST Kontaktspray: Schnelle, rückstandsfreie Reinigung für empfindliche Elektronik, Leiterplatten, Schalter und Steckverbindungen."



[SaxnPaule]

@Tornhoof Oder einen Switch nehmen der für Wandmontage geeignet ist.



[Lookman22]

Also, das an der Wand hängende Netgear-Teil ist ca. 11,7x17x2,5cm groß...



[Sephe]

Definitiv der Switch im Eimer.



[SaxnPaule]

Ein Netgear GS108E ist vollkommen ausreichend als Ersatz und hat an der Rückseite Laschen für eine Wandmontage.



[Tornhoof]

Dann hast du vergleichsweise viel Auswahl: https://geizhals.de/?cat=switchgi&xf=11046_8~13127_175~13128_150~13130_30~656_8

z.b.
https://geizhals.de/tp-link-tl-sg100-desktop-gigabit-easy-smart-switch-tl-sg108e-a1124237.html
oder
https://geizhals.de/netgear-soho-gs300-desktop-gigabit-smart-switch-gs308e-400-a3217129.html

Die sind alle etwas weniger breit als dein Modell, d.h. ggf deine bisherige Montagemethode etwas zurecht hämmern.

@SaxnPaule ja, aber wofür, der Aufbau ist doch hinreichend.



[SaxnPaule]

Ja, wem ein Metallwinkel als Befestigung zusagt, kann das natürlich weiterverwenden.
Wenn man aber eh was neues kauft, kann man es doch auch gleich ordentlich machen.

Mein innerer Monk hat schon aufgeschrien als er das Knäuel Patchkabel gesehen hat

Zumal der GS108E ja auch nicht teurer ist als deine Vorschläge.



[Tornhoof]

Ja, ich persönlich hasse diese Führungen in Gehäusen wie die Pest, weil man sauber bohren muss, Schrauben mit Pilzkopf entsprechend haben muss usw. Aber zugegebenermaßen ist bei deinem Netgear Bild das nicht so schlimm wie bei einigen anderen Modellen, z.b. wo kein "Kreuz ist" oder nur so Plastikführungen.

Ergänzung (Gestern um 12:52)

Zumal der GS108E ja auch nicht teurer ist als deine Vorschläge.

Der TP-Link hat das afaik auch, zumindest wenn ich so Bilder google. Beim anderen finde ich keine Bilder von der Unterseite. Aber ja dein Netgear tuts genauso, der tauchte nur nicht mehr in der Geizhals liste auf (frag mich nicht wieso).



[SaxnPaule]

der tauchte nur nicht mehr in der Geizhals liste auf (frag mich nicht wieso).

Der wird da als GS100 geführt. Warum auch immer
https://geizhals.de/netgear-prosafe-plus-gs100-desktop-gigabit-smart-switch-gs108e-400-a3217147.html

Der TP-Link 108E ist m.W. baugleich nur mit anderem Label und anderer UI.
Von D-Link gibt es glaub auch noch ein Pendant.



[User007]

Hi und (erstmal) willkommen im Forum!

Wie's aussieht, sind ja am PatchPanel sechs(!) LAN-Verbindungen installiert, aber am Switch wohl nur vier(!) Ports belegt, gell?!
Wie bereits angemerkt ist das mit dem Wuhling der Patchleitungen auch schwer zuzuordnen - sind da eh nicht alle LAN-Verbindungen verwendet und welche Leitung ist denn die Zuführung aus dem OG von der FB?
Steckt wohl im Port 1 des Switch, weshalb die Kontroll-LED da auch - zumind. temporär - fleißig Datenverkehr anzeigt.
Bei den anderen Ports könnte man mal testweise die Patchleitungen tauschen, ob sich da dann evtl. i-was tut, aber ansonsten scheint's so, als habe der Switch 'nen Defekt.
Einfach gegen einen anderen sog. "Unmanaged" (evtl. Smart-)Switch austauschen, ordentlich an der Wand montieren und die Patchleitungen vernünftig installieren - kann man durchaus auch mit Kabelbindern etwas sauberer zusammenbündeln.​



[SaxnPaule]

teckt wohl im Port 1 des Switch, weshalb die Kontroll-LED da auch - zumind. temporär - fleißig Datenverkehr anzeigt

Das ist die Power LED. Da hat entweder das Netzteil oder der Switch ordentlich einen weg.
Ich würde das Ding in die wohlverdiente Rente schicken und nicht länger Fehlersuche machen. Höchstens noch ein anderes (passendes) Netzeil testen falls zur Hand.



[hildefeuer]

Ja klar, da wird der Switch defekt sein. Evt. ist es nur das Netzteil. Am besten komplett tauschen beides.
Aber was auffällig ist, es kommen oben 5 grüne LAN Kabel an. Die Beschriftung ist auch für 6 Ports. Unten sind 6 Patchkabel drin, 4 davon führen zum switch. Rein rechnerisch würde auch ein 5 Port switch reichen.
Deshalb glaube ich, das ein Kabel für 2 100 Mbit Ports geschaltet ist. Denke Port 1+2 laufen auf 100Mbit über das linke grüne Kabel.
Denke der defekte switch ist ein 100Mbit fast ethernet switch.



[Banned]

Das Kabel, das zu "Tochter DG" geht, sieht ziemlich abgeknickt aus. Auch sonst sehen die Kabel ganz gut verdreht aus. Ich würde deshalb Kabelschäden nicht ausschließen, wenn die Person, die das gelegt hat, so arbeitet.

Seit ein paar Tagen kann ich mich mit dem Laptop nicht mehr über die LAN-Buchsen verbinden,

Alle? Falls nein, mal andere ausprobieren. Falls ja, dann wäre wohl ein Switch-Tausch das Beste. Die kosten auch nicht mehr viel - zumindest mit GbE.

Würde aber trotzdem zumindest mal ein paar Pakete via Ping-Aufforderung senden, um die Kabel zu checken.



[Lookman22]

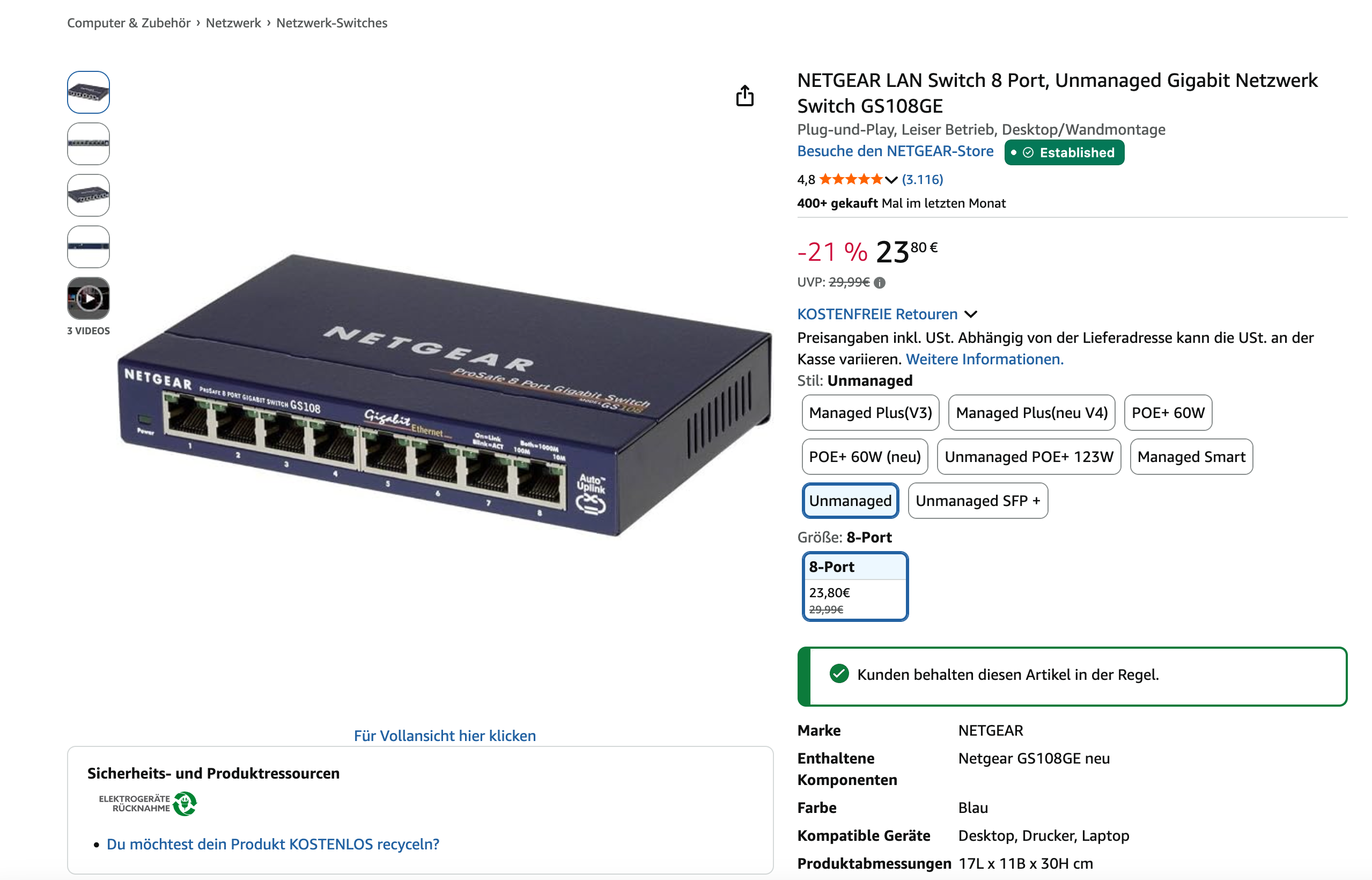

Super, danke für die Hilfe. Ich hab den Netgear GS108GE gefunden, der wird ja überall gut besprochen, dann besorge ich mir den mal... und kann dann auch gleich die Kabel entknäueln ;-)



[SaxnPaule]

Dein Link ist die GE (unmanaged / non-plus) Version.

Nimm die E (Oberseite grau) oder den genannten TP-Link.
Wäre bei Amazon vermutlich der "Managed Plus (V4)" Link.
https://www.amazon.de/NETGEAR-8-Port-Gigabit-Ethernet-Switch/dp/B0D9GQCMWF/



[meph!sto]

Am besten den neuen Switch so montieren, dasss du direkt mit kurzen Kabel die Verbindung zwischen Patchpanel und Switch herstellen kannst - wenn du das eh umbauen musst, kannst du es auch gleich ordentlich(er) machen.

Kabel in entsprechender Länge (z.B. 25cm) kannst du ja direkt bei Amazon mitbestellen



[SaxnPaule]

dasss du direkt mit kurzen Kabel die Verbindung zwischen Patchpanel und Switch herstellen kannst

Nein. Nicht machen. Da krümeln/stauben dir die ungenutzten Ports zu. Ports an der Seite ist schon besser.

Oder natürlich alle Ports belegen.
