LAN-Verkabelung gestört – Switch oder Patch tauschen?

[DLMttH]

Das wird doch bestimmt DSL oder WAN sein, was halt nicht an der Stelle ankommt, wo der Router platziert ist.

Leider ist an der orangenen Farbe der Leitung vom Router zum Switch auch zu erkennen, dass das weiterhin nicht optimal läuft. Da ist wohl ein Kabel kaputt.



[User007]

@Lookman22:

[...] dass er umständehalber etwas runter und direkt wieder hochschleifen müsste... [...]

Kann's sein, dass Eure DSL-Anschlußdose (1.TAE) im Wohnzimmer sitzt?

Das würd' dann nämlich evtl. die "Umleitung" über das OG zum Router und wieder in den Keller nachvollziehbar machen.
Und der Elektriker konnte da mglw. anhand der lokalen Gegebenheiten vllt. auch weniger was für, wobei eben auch durchaus manche Elektriker wirklich nicht die begnadetsten "Netzwerker" sind - müssen sie aber auch nicht zwingend sein.​



[Incanus]

ich habe zurzeit eh nur die Fritzbox 7590 am laufen und einen 250MB DSL Anschluss

Davon dürften dann aber nur 100Mbit/s zur Verfügung stehen, wenn das mit den Leitungen so ist, wie es aussieht. Das würde dann auch die gelbe LED am Switch erklären.
Da sollte dann noch mal jemand mit mehr Ahnung auf die Verkabelung schauen.



[Villinger77]

Oder der LAN-Anschluss der Fritzbox läuft im Energiesparmodus, dann kommen auch nur 100 MBit dabei rum.



[NDiCB]

im Büro OG hängt der Router […]

Und der Telefon- bzw. DSL-Anschluss (1. TAE-Dose) evtl. im Wohnzimmer EG, wie schon von den beiden anderen vermutet.

Leider ist an der orangenen Farbe der Leitung vom Router zum Switch auch zu erkennen, dass das weiterhin nicht optimal läuft. Da ist wohl ein Kabel kaputt.

Ich vermute eher "Kabel-Sharing" für die Patchpanel-Ports 1+2, also das eine Kabel in das "Büro OG" wird für 2x Fast-Ethernet oder 1x Fast-Ethernet und 1x DSL verwendet. So wie schon in Beitrag #15 von @hildefeuer vermutet.



[Lookman22]

TAE-Dose ist im Büro im OG, da hängt der Router direkt dran. Das Kabel von Büro OG rechts zum Router habe ich jetzt mal getauscht, bringt aber nichts, Gelbe Lampe am Switch bleibt gelb... ich kann aber wie gesagt über LAN online gehen, in der Anwendung habe ich bisher kein Problem...



[Incanus]

Es wurde ja schon (mehrfach) gesagt: Wenn von oben nur eine Leitung kommt, die auf zwei Anschlüsse am Patchpanel aufgesplittet wird, dann gehen darüber maximal 100Mbit/s.

Daher am Besten jemanden beauftragen die Leitung korrekt, also mit allen acht Adern auf einen Anschluss aufzulegen, dann kommen die 250Mbit/s des Anschlusses auch im Netzwerk an.

Allerdings ist dann natürlich nur noch eine Buchse im OG nutzbar.



[SaxnPaule]

ich kann aber wie gesagt über LAN online gehen, in der Anwendung habe ich bisher kein Problem...

Um es mal zu erklären:
Ein LAN Kabel hat 8 Adern. Für den Betrieb mit 100MBit/s werden davon nur vier Adern benötigt. Daher kann man ein Kabel (mit Geschwindigkeitseinschränkung) für zwei Netzwerkdosen benutzen.

Möchte man mehr als 100MBit/s nutzen, müssen alle acht Adern für eine Netzwerkbuchse genutzt werden.

Wenn du den Deckel vom Patchpanel abnimmst wirst du mit großer Wahrscheinlichkeit sehen, dass das ganz linke grüne Kabel auf zwei Buchsen aufgeteilt wurde.

Damit können niemals die vollen 250MBit/s deines DSL Vertrages genutzt werden, da davon nur 100MBit/s im Keller ankommen. Außer es wird ein Endgerät direkt an den Router angeschlossen oder ein Wifi Client steht direkt daneben.



[NDiCB]

TAE-Dose ist im Büro im OG, da hängt der Router direkt dran.

Dann kläre uns doch bitte mal auf, für was die Verbindung "OG Buero links" -> "EG Wohnzimmer" verwendet wird. Bzw. was ist jeweils an den beiden Anschlüssen im Buero OG links und Wohnzimmer EG angeschlossen?

Bzw. gibt es im Büro OG überhaupt zwei RJ45-Dosen (links + rechts)? Nicht das am Ende diese TAE-Dose im Büro OG, wo der Router angeschlossen ist, in Wirklichkeit am Patchpanel "OG Büro links" aufgelegt ist.

Wenn das "nur" für Ethernet bzw. LAN verwendet wird, dann könnte man tatsächlich das eine Kabel vom OG Buero am Patchpanel auf nur einen Port auflegen und wäre somit nicht mehr auf Fast-Ethernet beschränkt. Wohnzimmer EG wird dann mit an einem Port des Ethernet-Switch mit angeschlossen.

Wenn das allerdings eine andere Aufgabe hat (könnte ja z.B. auch für Gast-LAN verwendet werden, also an LAN-Port 4 der Fritzbox angeschlossen sein, oder eben doch für DSL bzw. die TAE-Dose verwendet werden), dann ist dies ggf. nicht so ohne weiteres möglich.

Das Kabel von Büro OG rechts zum Router habe ich jetzt mal getauscht, bringt aber nichts, Gelbe Lampe am Switch bleibt gelb...

Das ist jetzt wenig verwunderlich. Was anderes hätte ich auch nicht erwartet, solange man das eigentliche Problem (also vermutlich nur 4 Adern am Patchpanel aufgelegt) nicht löst.

ich kann aber wie gesagt über LAN online gehen, in der Anwendung habe ich bisher kein Problem...

Aber eben nicht mit voller Geschwindigkeit…



[User38]

ich kann aber wie gesagt über LAN online gehen, in der Anwendung habe ich bisher kein Problem...

Jep, aber eben nur mit Fast Ethernet (100BASE-T) oder auf deutsch: Nur mit 100 Mbps.



[Incanus]

Ob die Brücke am Patchpanel zwischen EG und OG das DSL-Signal weiterreicht, könnte man ja durch das Entfernen selbiger relativ schnell herausfinden .



[hildefeuer]

Nein das wird nicht der Fall sein, weil ja im Büro eine TAE-Dose sitzt.
Für mich ist das klar wie das verschaltet ist:
LAN 1 + 2 läuft auf 100Mbit über ein Kabel ins OG1 GR Büro und somit nur 100Mbit. Schließlich gehen oben ins Patchpanel nur 5 Kabel rein.
Wenn dort nun der Router dort von GR Büro LAN in Keller runter leitet, kommen am Gigabit Switch nur 100Mbit vom Zugang an. Deshalb leuchtet die LED gelb. Alle Clients, die dann an dem Switch hängen haben nur 100Mbit unabhängig davon das ein Gigabit Link per grüner LED angezeigt wird.
Kar der PC vom TE steckt direkt im Router, somit hat er volle Geschwindigkeit.

Aber die Aussage in #33 spricht gegen ein Verwendung als DSL Amtsleitung:
"Verkabelung hatte ich mir vorhin schon notiert: patch 1 > geht an patch 3 (wurde durchschleift in Wohnzimmer, wo TV steht); patch 2/switch 1, patch4/switch2, patch5/switch3, patch6/switch4."

Es sei denn, der Router steht im Kl. Büro. Das ist mit gigabit angebunden. Außerdem ist dort Sync. da, ein Client dran.

Wenn die Schleife von LAN1 zum Wohnzimmer tatsächlich für DSL Amtsleitung genutzt wird, sollte der Router vom Büro ins Wohnzimmer plaziert werden. Wenn aber im WZ EG nur ein TV damit versorgt wird, kann man das Kabel auch in den Switch stecken und den Anschluss im Büro für gigabit schalten. Also alle 8 Adern auf Patchpanel LAN Port 2 auflegen. So wäre es korrekt aus heutiger Sicht.

Bleibt also die Frage wenn der TE Büro meint, ob er das große Büro oder kleine Büro meint. Vermutlich das große Büro, weil er nur dort 2 LAN Ports hat.



[Incanus]

Nein das wird nicht der Fall sein, weil ja im Büro eine TAE-Dose sitzt.

Die kann trotzdem aus der Netzwerkdose versorgt werden.

Alle Clients, die dann an dem Switch hängen haben nur 100Mbit unabhängig davon das ein Gigabit Link per grüner LED angezeigt wird.

Nein, die Geschwindigkeit wird pro Port ausgehandelt. die Netzwerkverbindung anderer Geräte ist daher auch schneller als 100Mbit/s möglich.



[hildefeuer]

Es ging ja nicht um die LAN Geschwindigkeit sonder darum das xDSL 250 überall ankommt. Wenn im Keller nur 100 anliegen und dann verteilt werden, dann haben alle Clients dort untereinander zwar Gigabit LAN aber nur 93Mbit Zugang zum Internet. Das ist der Punkt, der zu ändern wäre.
Zitat:

Nein das wird nicht der Fall sein, weil ja im Büro eine TAE-Dose sitzt.

Die kann trotzdem aus der Netzwerkdose versorgt werden."

Dann müsten 2 LAN Kabel in der LAN Dose stecken. Eins im gelben LAN Port, eins im grauen DSL Port.
Der TE hat nur ein LAN Kabel drin.... und eins in der TAE Dose.
Denke da wird früher kein Switch gewesen sein und der TV im EG hatte kein WLAN. Dann hat man einen LAN Port vom Router zum EG TV geschaltet.



[Incanus]

Das hast Du aber nicht geschrieben. Dass der Internetzugang auf 100Mbit/s begrenzt wird, wurde dagegen schon mehrfach erwähnt.



[Lookman22]

Danke, danke, für das tolle Engagement.... das geht jetzt sehr ins Detail für mich als Nicht-ITler ;-)
'hildefeuer'-Anmerkungen klingen am nächsten dran...

Dass über LAN nur 100Mbit anliegen, nur über WLAN oder LAN direkt am Router angeschlossenen bis zu 1GBit, das ist so – sehe ich auch im Fritzbox-Dashbord. (ist auch verständlich, wenn unten zum Verteilen nur 100MBit ankommen...).
Ich muss schauen, ob ich das irgendwie selber hinkriegen kann ohne was zu zerstören oder ob ich doch jemand reinhole, der mir's umsteckt, falls das geht bzw.Sinn macht.
Konfiguration ist so:

• Gr. Büro OG hat TAE-Dose, da hängt Router über seinen DSL-Eingang dran.

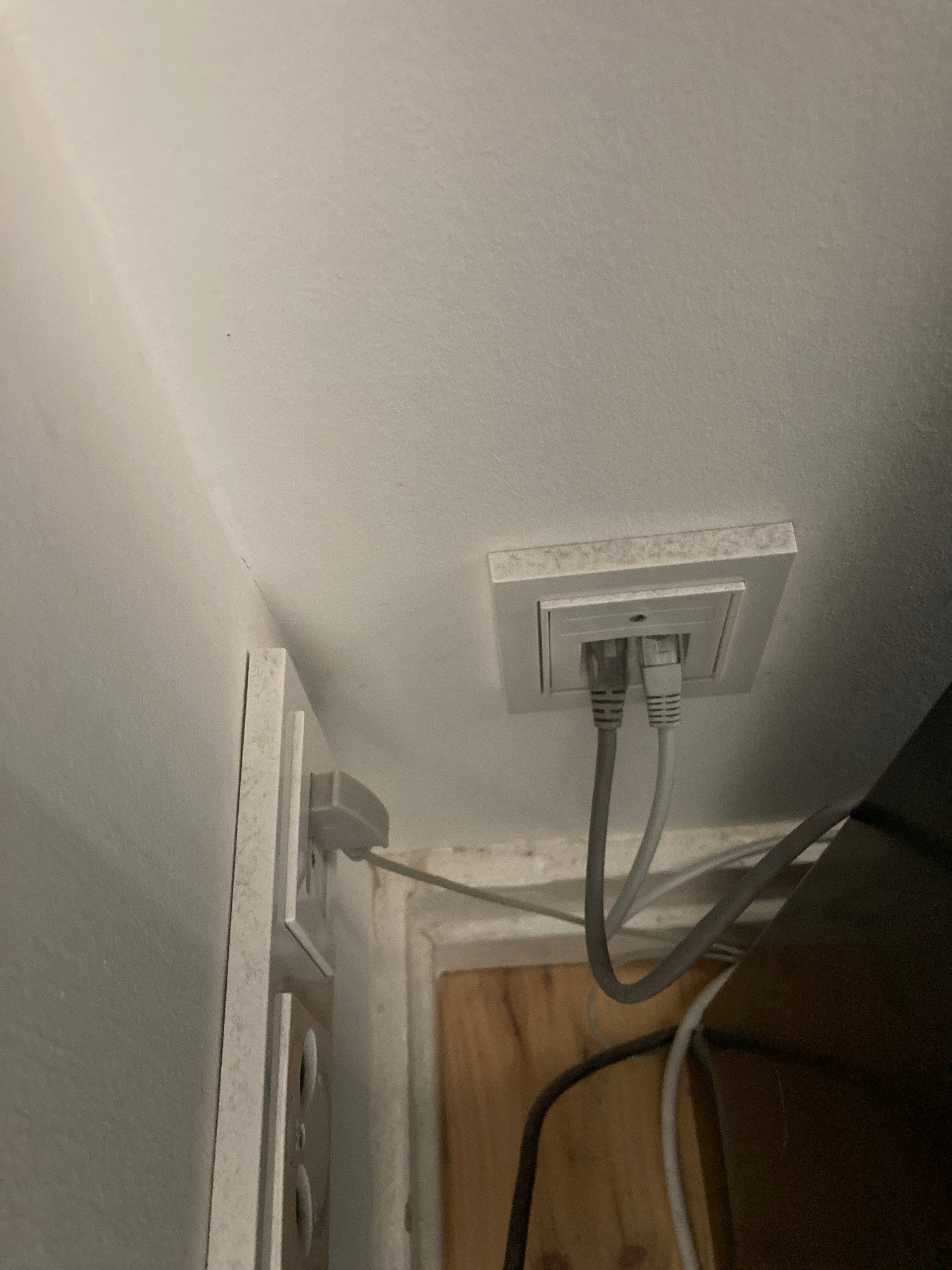

• Gr. Büro OG hat LAN-Dose mit 2 Buchsen, links geht an Router-LAN4, rechts geht an Router-LAN3,
• am Router geht noch LAN1 direkt an den daneben stehenden Rechner (mit 1GBit)
• Im Wohnzimmer hängt an der LAN-Dose nochmal ein kleiner Switch für 1. TV und 2. HiFi/DVD/Blu-Ray
• TV im Wohnzimmer hängt an dem LAN, könnte WLAN und hat noch einen amazon-Firestick
• die LAN-Dosen sonst im Haus werden bis auf die im Kl. Büro OG nur für Gäste benutzt, die meisten gehen aber eh über WLAN rein

Wie gesagt, ich kann wieder in den Büros normal arbeiten, das war das wichtigste, wenn ich noch was ändern kann ohne tiefer einsteigen zu müssen, dann meldet euch gern.



[Incanus]

Das klärt nun einiges, wenn auch nicht die Intention des Bekannten, der das Ganze so gemacht hat.

Anstatt einen Anschluss des Routers mit allen Adern und somit Gigabit in den Switch zu schicken und alle weiteren Anschlüsse am Patchfeld damit zu verbinden, hat er LAN4 mit einem Teil der Leitung und über die Brücke dann mit der Dose im EG verbunden, LAN3 über die anderen vier Adern mit dem Switch und den anderen Geräten im Haus.

Der einzige Grund, der mir dazu einfiele wäre, wenn in der FRITZ!Box ein Gastzugang eingerichtet und auf LAN4 gelegt wurde, um den Fernseher und die HiFi-Anlage vom Rest des Netzwerks zu trennen.

Die Farben der Leitungen an der Netzwerkdose korrespondieren aber nicht mit denen an der FRITZ!Box. Oder ist das durch die unterschiedliche Helligkeit der Bilder so verfälscht?

P.S.: Du solltest mal wieder Staubwischen .



[hildefeuer]

Ja Gastzugang wäre eine Möglichkeit. Eine weitere wäre das der alte Switch im Keller nur ein 100Mbit Switch war. Dann hatte man mit der Brücke im WZ gigabit LAN und auch 250Mbit Zugang am dortigen Switch.
Mach mal das Patchfeld auf und Foto davon.
Am Router sind 3 weiße LAN Kabel eingesteckt. An der Zwillingsdose kommt ein weisses an. Wo kommt das graue her? Oder ist das in LAN4 grau?
Kommt halt drauf an, was im Kl. Büro dran ist, ob dafür 100Mbit reicht.



[Incanus]

Dann hatte man mit der Brücke im WZ gigabit LAN und auch 250Mbit Zugang.

Weder hatte man das noch hat man das. Die vier Adern liefern nur Fast-Ethernet, also 100Mbit/s, das ist doch hier das Problem.



[Lookman22]

Der alte Netgear-Switch war nur ein 100MBit-Switch, ich hatte vor 15 Jahren noch nicht mal eine 100MB-DSL-Leitung, war daher ok... erst ab 2018 250MB-DSL.
Ich denke auch, dass der Bekannte, TV im Wohnzi. vom Netzwerk getrennt halten wollte.

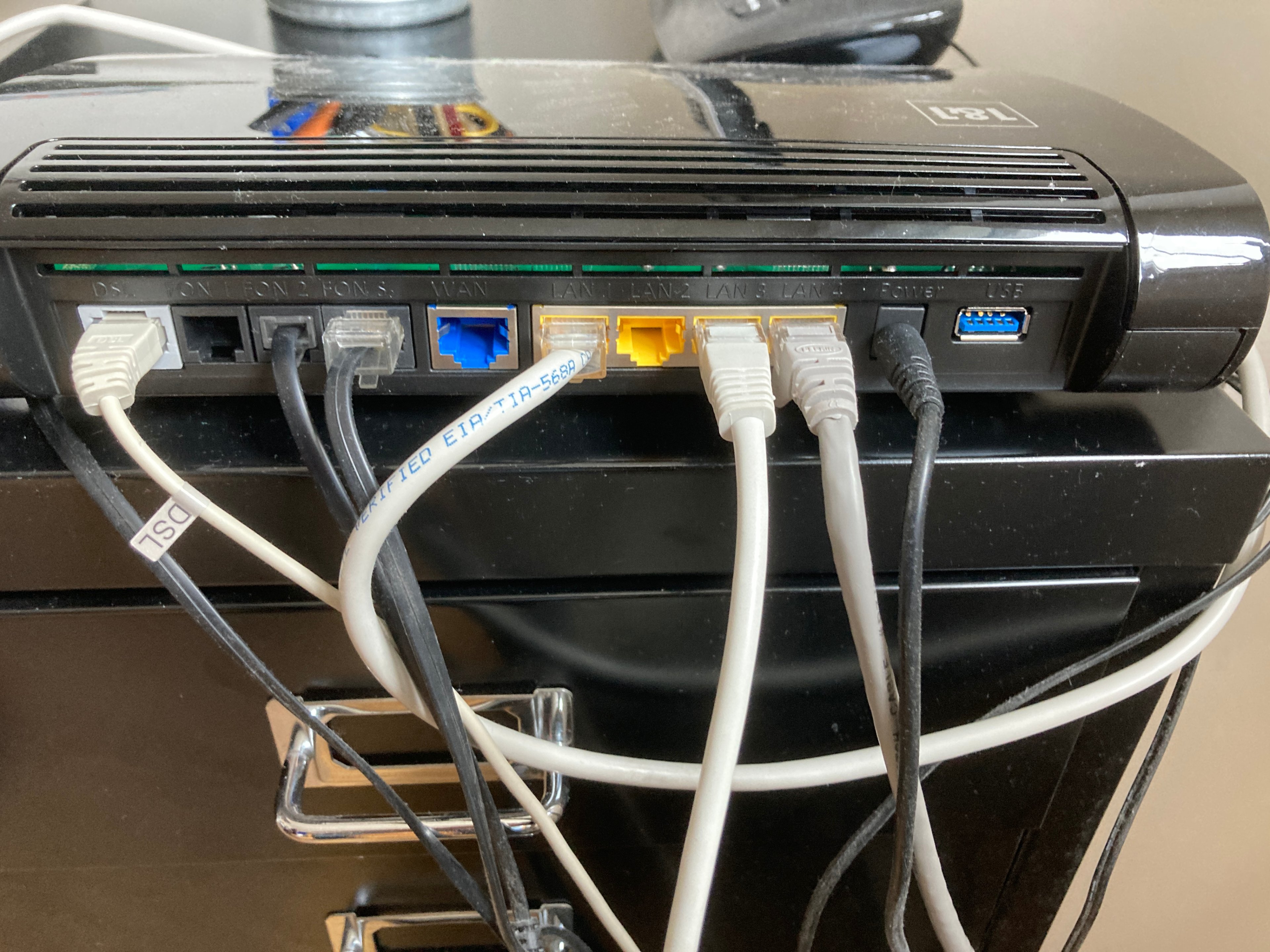

Die unterschiedlichen Kabelfarben am Router kommen durchs Licht – weißes Kabel an LAN1 geht an den Rechner, das hellgraue Kabel von LAN3 an die 'OG-Büro rechts Buchse', das dunkelgraue von LAN4 an die 'OG-Büro links Buchse'. (Das kleine dünne weiße Kabel ist DSL und geht an die TAE-Buchse).
Die Patchkiste im Keller ist zugeschraubt und der Wand verdübelt, da komme ich nicht so ohne weiteres dran und würde mich ungern dran rumversuchen...
