Media Cabinet für Ubiquiti Hardware

[GenRelativity]

Hallo,

für mein Heimnetzwerk habe ich mit Ubiquiti Hardware geholt:

• Cloud Gateway Fiber
• Switch Flex 2.5G PoE
• AC Adapter 210W
• 2 Access Points

Für die Netzwerkverkabelung wollte ich einen Elektriker eine Überputzverkabelung machen lassen. Nun sind die beiden ersten Geräte recht groß und ich wollte diese eigentlich nicht "offen" irgendwo hängen haben (mit allen Kabeln). Der Elektriker hat mir von Hager einen "Hager MM-Komplettschrank ZB22NW" empfohlen. Dieser ist leider mit 1m Höhe recht hoch. Leider habe ich auch nicht wirklich die Möglichkeit ein kleinen 19 Zoll Server Schrank irgendwo hinzuhängen.

Frage: Kennt ihr noch Möglichkeiten das Cloud Gateway, den Switch und die Strom Adapter irgendwo hübsch zu "verstecken". Cool wäre wenn in den Schrank nur ein Stromkabel und ein paar Ethernet Kabel reingehen - aktuell sieht es nach 5 Kabel aus.

Ebenfalls: Ich könnte mir vorstellen, dass die beiden Geräte recht viel Hitze erzeugen - wäre hier eine aktive "Lüftung" nötig?

Vielen Dank für eure Ideen/Vorschläge.



[madmax2010]

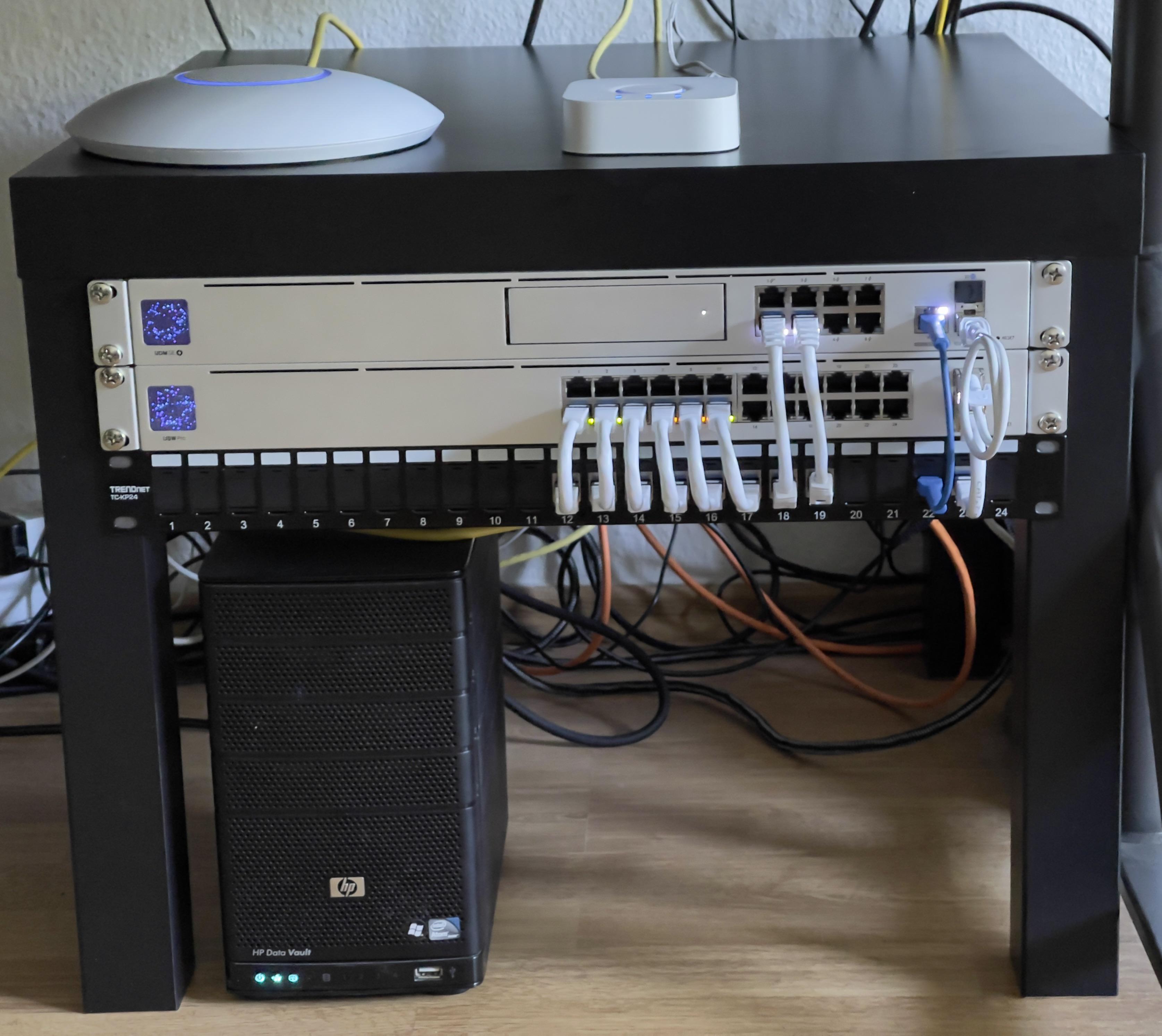

Ikea lack Tische sind 19" kompatibel



[snakesh1t]

• Switch Flex 2.5G PoE

Wieso nicht direkt ein 8er PoE Switch von Ubiquiti, dann hättest du dir die PoE-Injectoren gespart

Es gibt Unmengen Ubiquiti 3D-Druck Vorlagen im Netz, da bieten auch Viele fertige Prints an.
Da sind auch Wandhalterungen für fast alle gängige Geräte dabei.



[Child]

Naja - also im Grunde funktioniert alles an Möbeln was zumindest etwas Ventilation bietet (oder eben entsprechend dahingehend umgebaut werden kann). Ich gehe davon aus, das soll in einer Wohnung angeordnet werden. Kannst auch mal nach 10" Schränken schauen. Wenn Du uns genauer beschreibst wie viel Platz Du hast, dann können wir DIr sicher auch passendere Empfehlungen & Tipps geben.



[GenRelativity]

Wieso nicht direkt ein 8er PoE Switch von Ubiquiti, dann hättest du dir die PoE-Injectoren gespart

Das ist doch der 8er PoE++ switch, der soll die 2 Access Points versorgen. Deshalb brauche ich ja auch das 210 Netzteil .

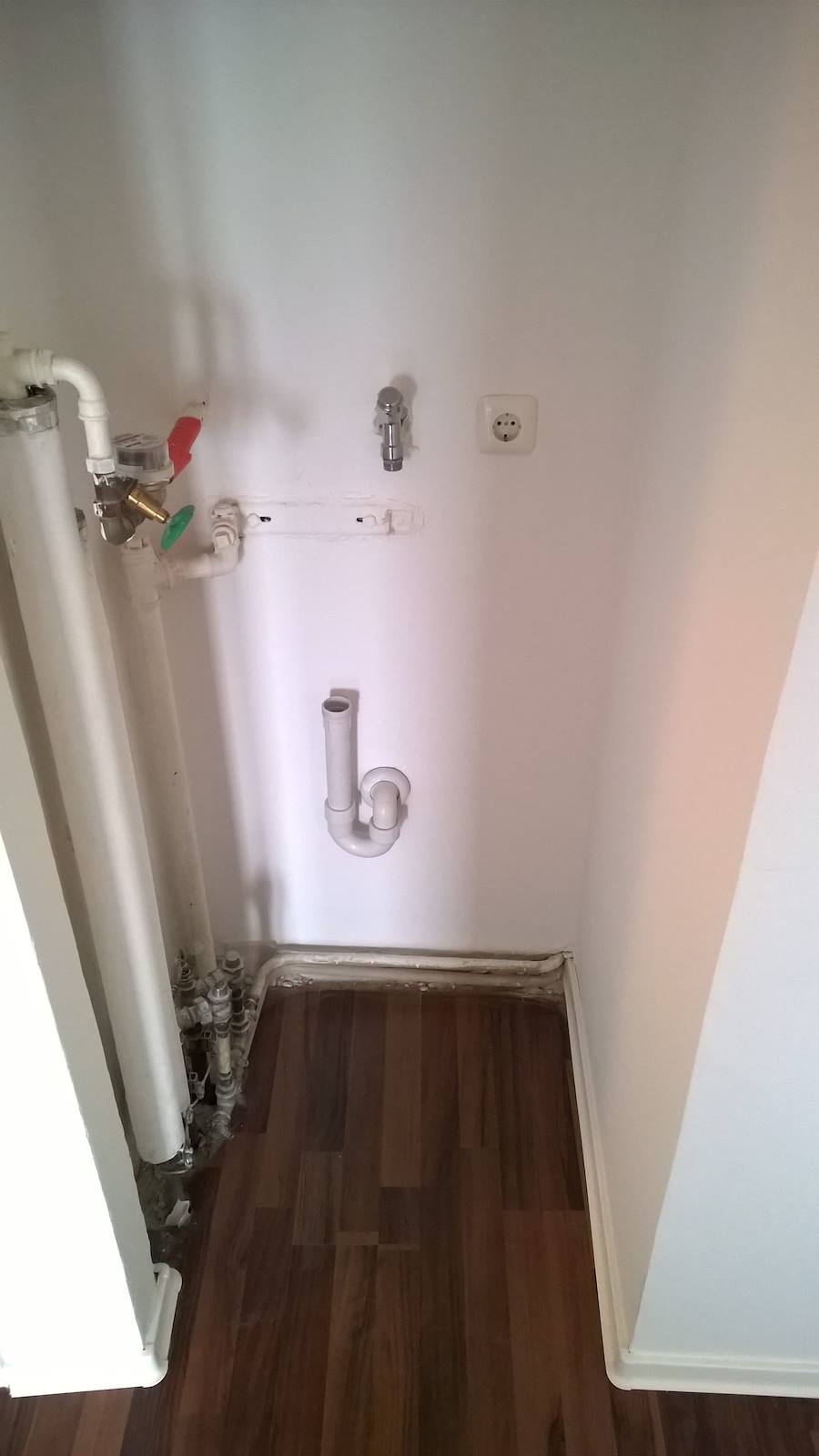

@Child Ursprünglich war der Plan es in eine Flurniesche zu packen.

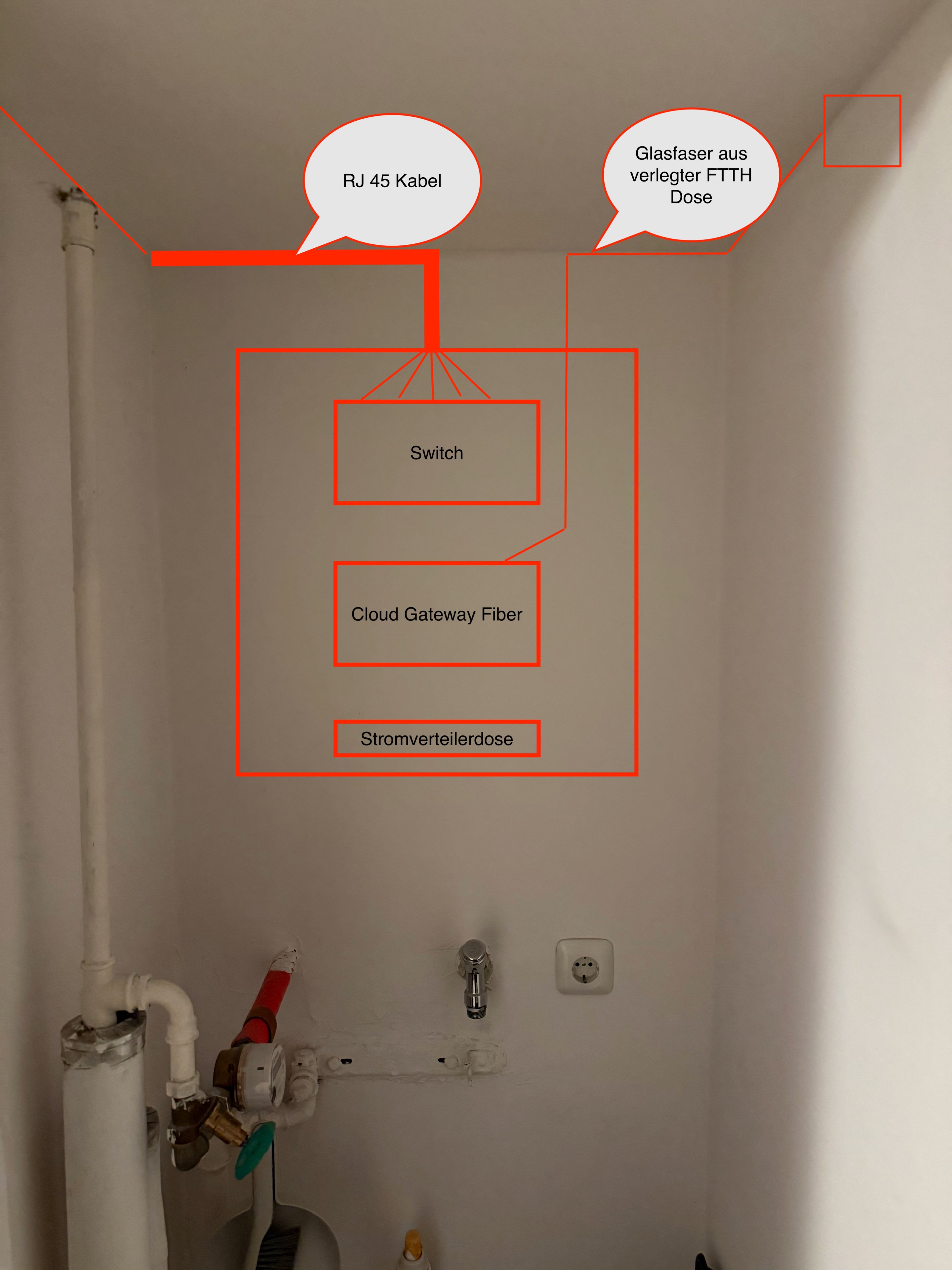

Dort ist der Waschmaschinenanschluss der nicht benötigt wird. Von der Decke zum Anschluss sind es ca. 90 cm. Die Maße von den eingezeichneten Geräten sind nicht genau, es geht nur um eine schematische Darstellung, was die Idee ist. Potentiell würden auch andere Orte gehen, da wir die FTTH Dose verlegen können über eine Verlängerung.

Ursprünglich war die Idee ein kleinen 19 Zoll schränk dahin zuhängen, hat jedoch kein Familien approval bekommen. Selbst 10" Schränke sehen noch ein bisschen überdimensioniert aus für 2 Geräte die 20cmx10cm groß sind.

Die Lack Tische Sache würde in einer WG funktionieren . Mit Kleinkindern nicht wirklich.



[flo222]

Ursprünglich war die Idee ein kleinen 19 Zoll schränk dahin zuhängen, hat jedoch kein Familien approval bekommen. Selbst 10" Schränke sehen noch ein bisschen überdimensioniert aus für 2 Geräte die 20cmx10cm groß sind.

Wie wäre es denn damit, den Netzwerkschrank auf den Boden zu stellen? Da würde ja sonst auch eine Waschmaschine stehen.

Ich hab die Findungsphase gerade hinter mir, und nach 8 Jahren meine Netzwerktechnik vom Regal in einen Netzwerkschrank gepackt. Den Schrank gibt es ja in verschiedenen Höheneinheiten, muss ja keiner mit 12 HE sein, im Zweifel reichen bei dir ja auch 9 oder 7 HE. Darüber kann dann ja ein Regal oder sonst was, dann dürfte der Schrank nicht sonderlich auffallen, und der Platz darüber kann auch noch genutzt werden

Das ist dieser Schrank hier, der kann auch am Boden stehen: https://amzn.eu/d/00XamJx1
Dafür gibt es dann auch noch diese Füße: https://amzn.eu/d/0bksemmp

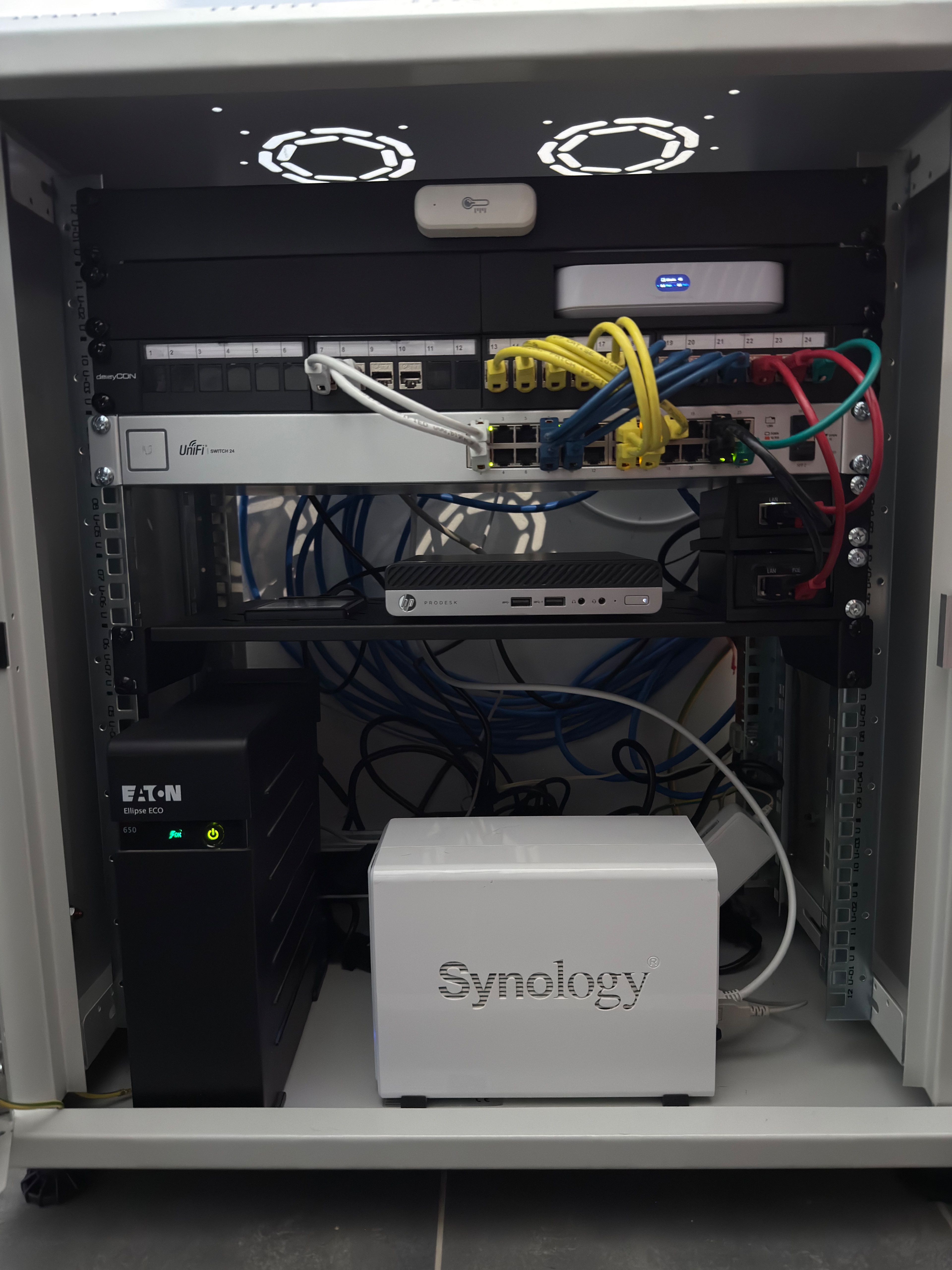

Ansonsten kann ich den Tipp von @snakesh1t nur unterstützen. Schau mal wegen 3D-Druckvorlagen. Ich hab mir für mein Cloud Gateway Ultra und meine beiden PoE-Injektoren entsprechende Rackvorlagen gesucht, und diese dann in meinem Netzwerkschrank verbaut, da gibt es für so gut wie alles mittlerweile Vorlagen. Hier sieht man die gedruckten Sachen in eingebautem Zustand, und da gibt es auch ewig viel Vorlagen für das Cloud Gateway Fiber.



Ne Alternative wäre evtl. von Ikea noch das Skadis-System um die Sachen alle direkt an der Wand zu befestigen: https://www.ikea.com/de/de/p/skadis-lochplatte-weiss-00320803/

Auch dazu gibt es viele Druckvorlagen. Beispielsweise hier für den AC-Adapter: https://makerworld.com/de/models/23...-skadis-adaptor?from=search#profileId-2549373
Und hier für das Cloud Gateway Fiber: https://makerworld.com/de/models/26...is-mount-holder?from=search#profileId-2960833
Und hier für den 2.5G Flex Switch: https://makerworld.com/de/models/11...ex-2-5g-5-mount?from=search#profileId-1183173

Vielleicht passt sowas ja besser für euch.

Edit: hier mal noch ein paar Bilder wie sowas ausschauen kann, dann kann man es mit der Familie diskutieren ob das evtl. ja ne Lösung ist, mit der alle leben können: https://ounapuu.ee/posts/2023/09/07/ikea-powered-homelab/
Und auch wenn 3D-Druck keine Option ist, wäre das ne Lösung. Auf den Bildern schaut mir das verdächtig nach Kabelbindern aus, aber warum nicht, schaut zumindest aufgeräumt aus, und oft muss man sowas ja normalerweise nicht abnehmen.

Edit2: in deiner Übersicht fehlt noch ein Patchpanel. Ich geh mal davon aus, dass die eingezeichneten LAN-Kabel Verlegekabel sind. Die sollten eigentlich in ein Patchpanel gehen, und von da aus geht man dann mit Patchkabel in den Switch. Ich sag bewusst „eigentlich“, weil bei mir die Hausbaufirma damals auch meine Verlegekabel mit feldkonfektionierbaren Steckern im Technikraum versehen hat. Das sind solche hier: https://www.kabelscheune.de/Netzwer...RJ45-Stecker-Cat-6A-feldkonfektionierbar.html

Ich hab die bei mir drangelassen (haben ja gut funktioniert) und arbeite stattdessen mit Keystone RJ45-Kupplungen, aber wären die nicht schon drangewesen, wären die Keystone-Module zum Einsatz gekommen, die ich schon gekauft hatte. Diese feldkonfektionierbaren Stecker sind nämlich schon ganz schöne Oschis, da muss man erst mal schauen, ob die gut nebeneinander direkt in nen Switch gehen, oder ob der Platz da eng wird. Zumal das Verlegekabel ja auch entsprechend starr ist. Das nur noch mal so als Anmerkung.
