MSI GeForce RTX 5070 Ti vertikal in Endorfy ARX 700 ARGB

[Matsingeroni]

Guten Abend zusammen,

ich würde gerne eine MSI RTX 5070 Ti Gaming Trio (https://geizhals.de/msi-geforce-rtx-5070-ti-16g-gaming-trio-oc-a3445122.html) vertikal in mein Endorfy ARX 700 ARGB einbauen.

Board : MSI B650 Gaming Plus WiFi
CPU: Ryzen 5 7600
Kühler: bisher be quiet! Pure Rock 2 FX Black, da kommt Anfang des nächsten Jahres eine Endorfy Navis F360 ARGB rein

Hat da zufällig jemand Erfahrungen oder sogar gleiche Komponenten?
Falls ja, welches Riser Kabel sollte ich dafür verwenden?

LG und vorab dickes Danke!



[kachiri]

Die Frage ist halt beim vertikalen Einbau mit Glasscheibe immer: Wie viel Luft bekommst du zwischen Glasscheibe und Grafikkarte.
Das die Gaming Trio nur 2,5 Slots breit ist, hat sicher schon einen Vorteil.

Im Grunde nichts, was sich nicht berechnen lässt: Spec Sheets und Handbücher checken.



[Merlin352]

Und dazu kommt dass beim Endorfy ARX 700 ARGB nicht vorgesehen ist die GraKa vertikal einzubauen.



[LiniXXus]

Kannst dir diese Halterung kaufen.
https://geizhals.de/cooler-master-v...-holder-kit-v3-mca-u000r-kfvk03-a2792020.html

Normalerweise muss man bei den Slotblenden diese Zwischenstreben herausschneiden. Aber mit dieser Halterung lässt sich die Grafikkarte auch weiter nach hinten verbauen und so müssen diese Streben nicht zwangsläufig raus.


Mit dieser Halterung wird die Grafikkarte auch nicht zu nahe an der Glasfront sitzen. Kenne aber kein Rieserkabel für PCIe 5.0 und im Lieferumfang dieser Halterung ist ein PCIe 4.0 dabei. Bedeutet, im Bios solltest du auf PCIe 4.0 umstellen. Du verlierst daher mit einer vertikalen verbauten Grafikkarte dieses PCIe 5.0.



[Matsingeroni]

Kannst dir diese Halterung kaufen.
https://geizhals.de/cooler-master-v...-holder-kit-v3-mca-u000r-kfvk03-a2792020.html

Danke dir. Hab mir die jetzt mal bestellt und probiere es aus. Leider habe ich kein Video gefunden, wo jemand die Halterung in mein Case einbaut/eingebaut hat.
Ich melde mich mal mit Fotos wie es geklappt hat.



[LiniXXus]

Habe diese Haltung schon einmal eingebaut. Die wird anstelle einer Slot Karte eingesetzt und dann festgeschraubt.

Der Schlitten wird nach deinem Bedürfnis eingestellt. Allerdings kannst du die Kabel nur von hinten einstecken, wenn die Querstreben raus sind. Bei manchen Gehäuse lassen sich diese Streben entfernen. Bei anderen muss man sie selber zum Beispiel mit einer Zange heraustrennen.

Möchtest du diese Streben nicht entfernen, dann lässt sich die Position weiter nach vorne einstellen. Denn dann kannst du das Kabel durch die Strebe stecken und im Rechner anschließen.

Ergänzung (Mittwoch um 09:25)

Hier noch eine Anleitung dazu.



[Matsingeroni]

https://www.google.com/url?https://bwzonline.de/media/pdf/c0/15/92/2044487.pdf

Kann ich leider nicht öffnen



[LiniXXus]

Habe ich gemerkt, daher habe ich diese PDF-Datei jetzt als Anhang hochgeladen.

Ergänzung (Mittwoch um 09:28)

Habe ein Video dazu gefunden.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Matsingeroni]

Ja, das und viele andere habe ich mir schon angeguckt.
Leider nur kein Video von meinem Case.
Ich gucke mir das Teil mal an und teste es mal aus.



[LiniXXus]

Case ist egal, die Montage ist immer dieselbe.
Es gibt nur den Unterschied, ob sich die Streben ausbauen lassen oder herausgeschnitten werden müssen.

Ergänzung (Mittwoch um 10:09)

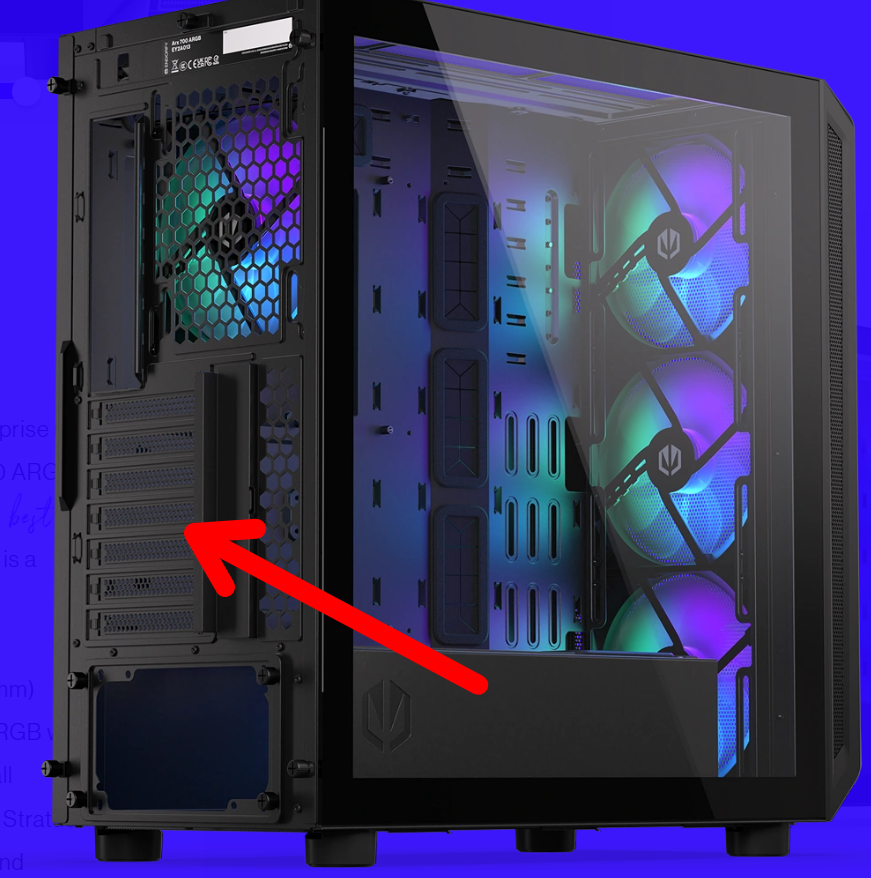

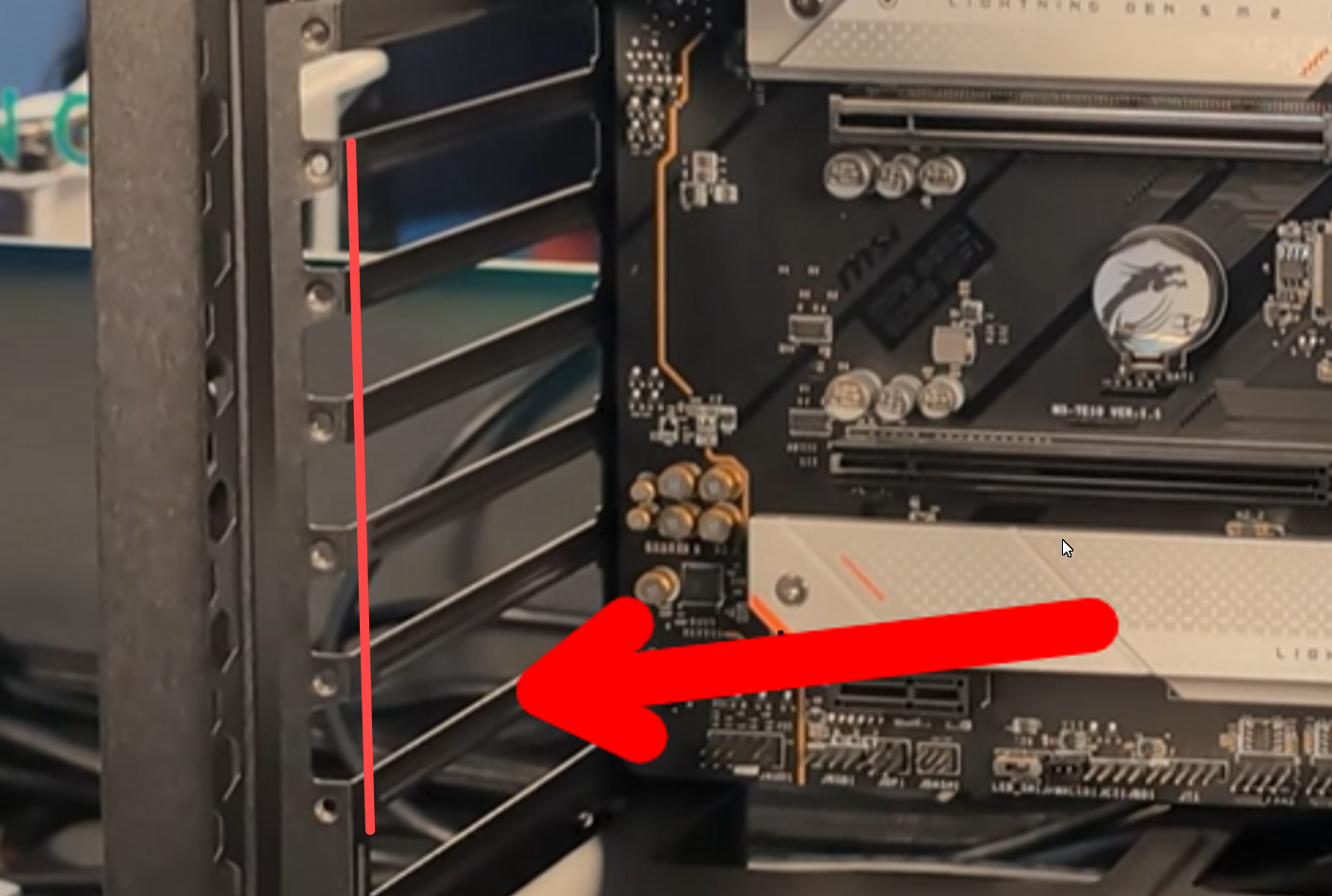

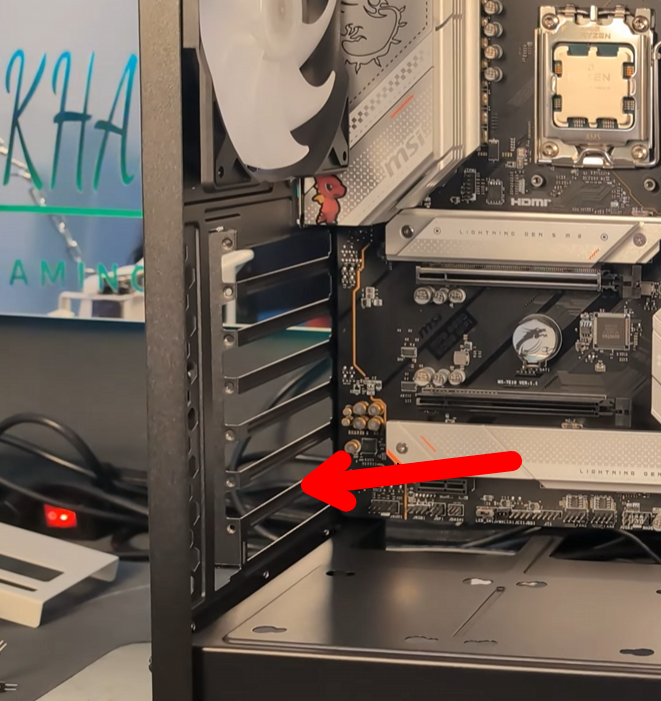

Es geht um diese Streben.
Nimmt man die Slotblenden heraus, bleiben diese Streben bestehen.

Diese müssen herausgesägt oder mit einer Zange durchgetrennt werden, sofern die Halterung hinten ansitzen soll.


Die Gewindebohrungen müssen aber bestehen bleiben!

Möchtest du nichts heraustrennen oder heraussägen, dann lässt sich die Halterung einfach nach vorne verstellen. Dann werden die Kabeln durch die Streben gesteckt und intern an die Grafikkarte gesteckt.

Hier ein Video, wie es mit deinem Gehäuse aussehen würde und wie diese Halterung eingebaut wird.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

PS, wer sucht, der findet...
Denn hier wird dein Gehäuse in diesem Video gezeigt.

Ergänzung (Mittwoch um 10:12)

Es gibt Gehäuse, wo diese Streben nach dem herausnehmen der Slotblenden nicht bestehen bleiben oder das ganze Teil inkl. der Streben ausgebaut werden kann. Zum Beispiel hat mein Corsair diesen Bereich zweimal enthalten. Einmal mit den Querstreben in vertikaler Ausrichtung und einmal in horizontaler Ausrichtung. Lässt sich daher wahlweise austauschen.



[Matsingeroni]

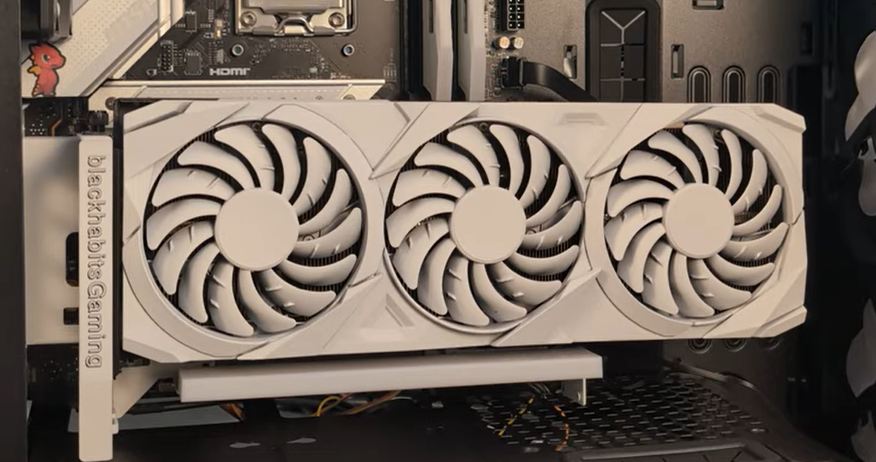

Das Video hatte ich sogar gesehen, allerdings hat er scheinbar einen Custom Halter verbaut?
Ich weiß noch nicht so ganz was ich optisch davon halten soll, wenn der ganze Kasten dann Richtung Front geschoben werden muss, weil abknipsen/sägen will ich da nix am Case.
Habe so ein bisschen Sorge, dass das dann komisch aussieht, weil man, je näher man den Kasten nach vorne Richtung Front schiebt, ja das DP/HDMI Kabel sehen könnte?
Muss ich mir echt live ansehen das ganze.

Ich finde auch, dass die Karte bei ihm im Video für meinen Geschmack schon sehr schräg ist?



[LiniXXus]

Dann musst du dir das passende Gehäuse dazu kaufen oder die Grafikkarte nicht vertikal einbauen.
Im Leben kann man nicht alles haben...

Die Halterung ist zumindest vom Aufbau und vom Prinzip dieselbe, was ich dir empfohlen habe.



[Matsingeroni]

Dann musst du dir das passende Gehäuse dazu kaufen oder die Grafikkarte nicht vertikal einbauen.
Im Leben kann man nicht alles haben...

Das wäre ja auch langweilig
Alles gut, sollte gar nicht so nörgelig rüber kommen. Bin nur ein bisschen Monk was das angeht.

Ich schau es mir einfach an und baue es ein und wenn nicht geht's wieder zurück.

Danke dir für die ganzen hilfreichen Antworten hier!!



[LiniXXus]

Hier mein Gehäuse als Beispiel.

Hierzu hat der Hersteller optional zwei Einbaurahmen der Slots beigelegt. Ich müsste mir sogar nur das Rieserkabel kaufen, weil selbst dieses einfach im Gehäuseboden festgeschraubt wird.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Ergänzung (Mittwoch um 10:27)

OK, das ist das Corsair 4000D, ich habe das 7000D, was aber vom Aufbau sehr ähnlich ist.
Meines ist halt als Big Tower etwas größer.

Ergänzung (Mittwoch um 10:32)

Habe auch früher meine Grafikkarte vertikal verbaut, mache ich jetzt aber nicht mehr.
Wieso?

1. Habe Hardtube mit meiner Wasserkühlung verbaut und hinter der Grafikkarte dran kommen, ist es sehr aufwendig sie auszubauen. Da zuvor das Wasser abgelassen werden muss und danach die Röhren ausgebaut werden müssen.
2. Bin nie schnell an Bauteile dahinter gekommen. Zum Beispiel mal eine neue M.2 SSD einzubauen.
3. Mit meiner RTX 5080 müsste ich auf PCIe 5.0 verzichten.
4. Höhere Fehlerrate, sollte was mit dem Rieserkabel sein.
5. Es lassen sich keine zusätzlichen Erweiterungskarten mit einbauen.

Ergänzung (Mittwoch um 10:34)

Ich finde auch, dass die Karte bei ihm im Video für meinen Geschmack schon sehr schräg ist?

Sieht wahrscheinlich nur so aus und 100 % wirst du sie nie gerade bekommen. Dazu müsste das Rieserkabel unten direkt verschraubt sein. Lässt sich aber mit Moosgummi oder sonstigen Abstandshalter ausrichten.



[Matsingeroni]

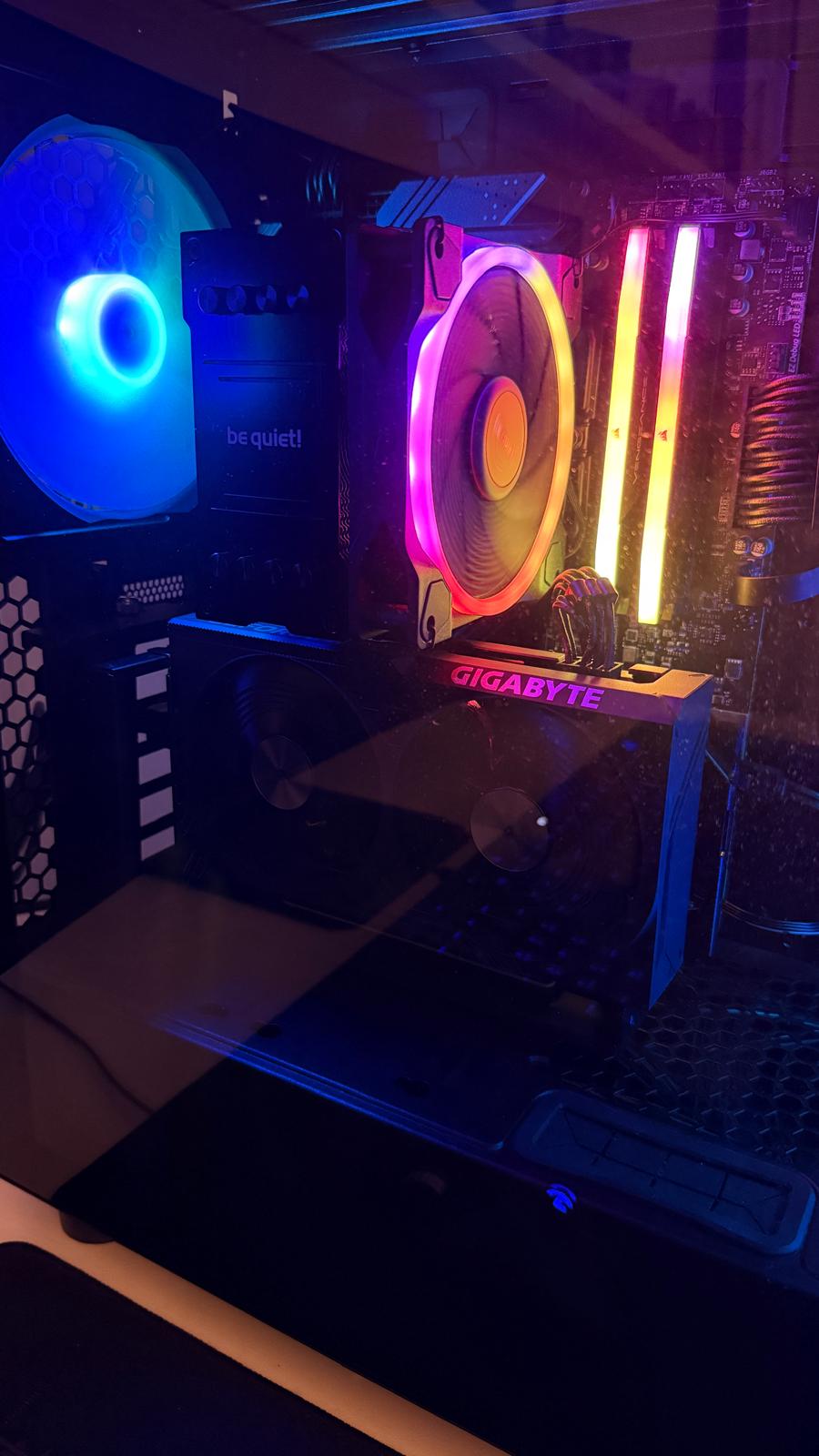

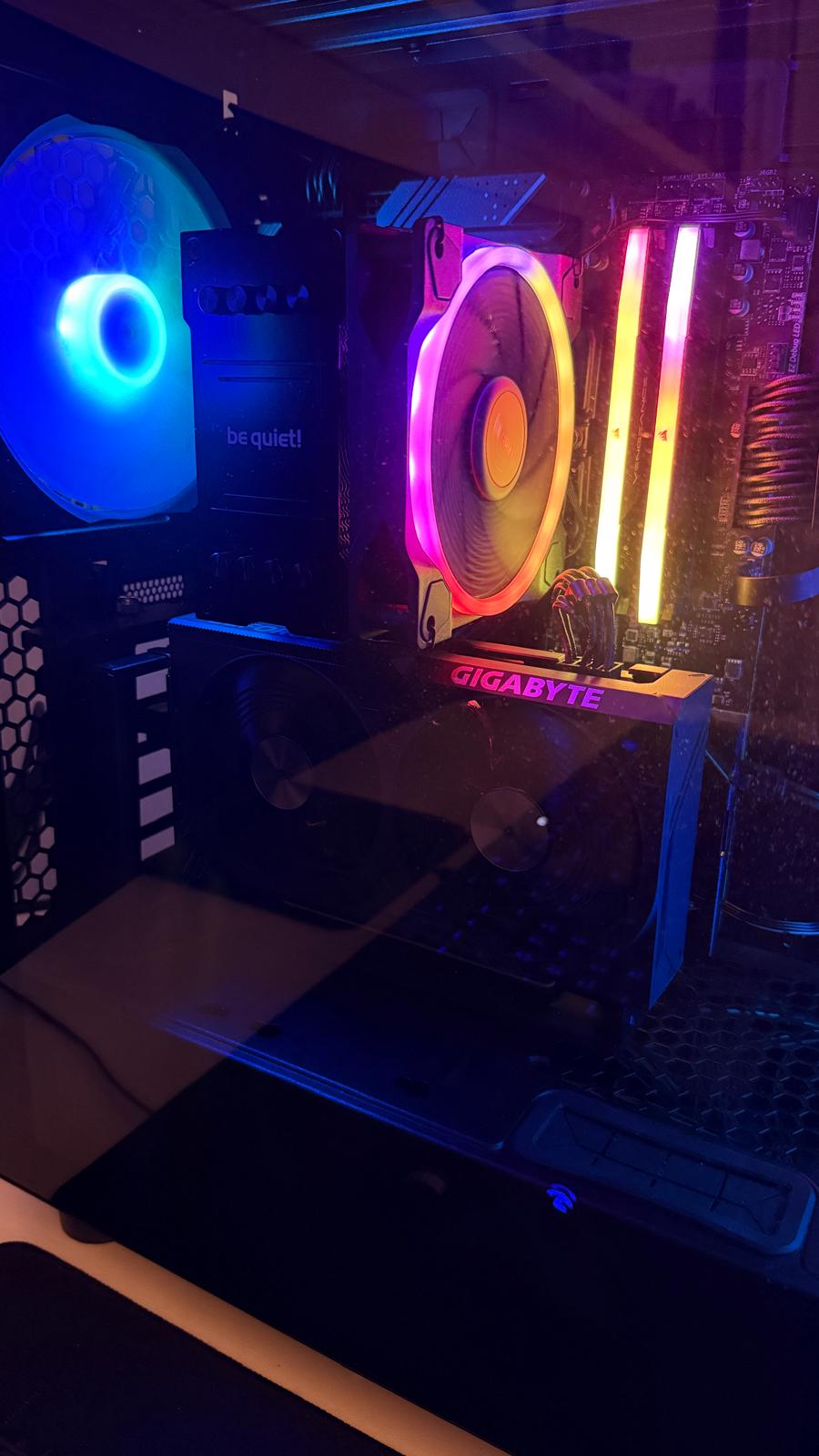

So, Rahmen ist eingebaut, bin sehr zufrieden bisher.
Testweise nur mit meiner alten 4060 Ti, da CPU Kühler zu fett (wusste ich aber vorher schon).
Mit der 5070 Ti + der Endorfy F360 ARGB wird augenscheinlich aber auch nicht mehr viel Platz bleiben bei 14cm Breite (die 4060 Ti ist 12cm breit), aber könnte auch nur gerade so wirken.
