Netzwerk Verkabelung Bestand

[doktorkralle]

Alles verlötet funktioniert auch nicht. Ich gebe auf.



[dvor]

Ok also verlöten?

Natürlich nicht. Netzwerkkabel verbindet man mit sowas.

Edit:
Hast du nachgemessen, dass die richtigen Adern miteinander verbunden sind? Beispielsweise kann man mit einem Multimeter auf Durchgang prüfen.



[doktorkralle]

Also alle alten verbundene Kabel sind alle verlötet. Nein nachgemessen habe ich nichts. Bin alles einzeln mittels Sichtprüfung durchgegangen. Kannst du mir das kurz erklären wie das geht . Ein Multimeter habe ich..



[redjack1000]

Mit einem Multimeter, über mehrere Stockwerke? Wie soll das gehen.

Wenn dann brauchst Du sowas -> https://www.amazon.de/NOYAFA-nf-860...659791727&sprefix=cat+7+tester,aps,84&sr=8-17

Cu
redjack



[doktorkralle]

Das ist mr auch gerade eingefallen. Wie ich das vom Keller zum EG messen kann ?



[d3nso]

Also alle alten verbundene Kabel sind alle verlötet. Nein nachgemessen habe ich nichts. Bin alles einzeln mittels Sichtprüfung durchgegangen. Kannst du mir das kurz erklären wie das geht . Ein Multimeter habe ich..

Zwei Adern brücken und dann am anderen Ende durchklingeln welche das sind, so kann man das ohne Kabeltester machen mit einem einfachen Multimeter.



[hanse987]

Zwei Adern brücken und dann am anderen Ende durchklingeln welche das sind, so kann man das ohne Kabeltester machen mit einem einfachen Multimeter.

Entweder so oder ich hab mal ein langes Kabel quer durchs Haus geworfen und auf der einen Seite mit einer Krokoklemme verbunden. Auf der anderen Seite war ich dann mit dem Multimeter.



[doktorkralle]

Ok eigentlich muss ich ja nur die neuen Gelben prüfen.

Die habe ich gemacht unten einzeln zusammen
8+7 oben 8+7 piepst
das gleiche mit 8+5 und 8+4 passt alles



[dvor]

Nächster Schritt: Alle Verbindungen in LSA Technik ausführen. Also echte Netzwerkdosen und Verbindungselemente wie oben verlinkt einsetzen. Falls es dann auch nicht funktioniert bleibt nur noch das Ersetzen der Kabel.



[rezzler]

Ok eigentlich muss ich ja nur die neuen Gelben prüfen.

Die habe ich gemacht unten einzeln zusammen
8+7 oben 8+7 piepst
das gleiche mit 8+5 und 8+4 passt alles

Mal 4+8 oder 5+7 probiert? Nicht das dir bei 7+8 eine Vertauschung gelungen ist



[doktorkralle]

Ne passt alles.
ich schicke jetzt erstmal alles an Vodafone zurück, 2 Wochen Rücktritt Recht , da ich am Donnerstag in den Urlaub fahre. Mach mir m Urlaub mal Gedanken . Grundsätzlich könnte ich ja die Kabelbox sicher an jede Fernseh Dose hängen. Nur das Telefon, bzw der Anschluß ist im Keller. Da werd ich mal ein Elektriker zu Rate ziehen was so am besten ist.
Besten Dank hier allen die mir geholfen haben

Gruß Lars



[rezzler]

Ne passt alles.

Merk auch grad, das mein Einwand blöd war. Du hast ja 8+5 und 8+4 getestet...



[doktorkralle]

Hallo zusammen
Ich muss das Thema nochmal raus holen. Mittlerweile konnte ich schon teilweise neue Kabel verlegen.

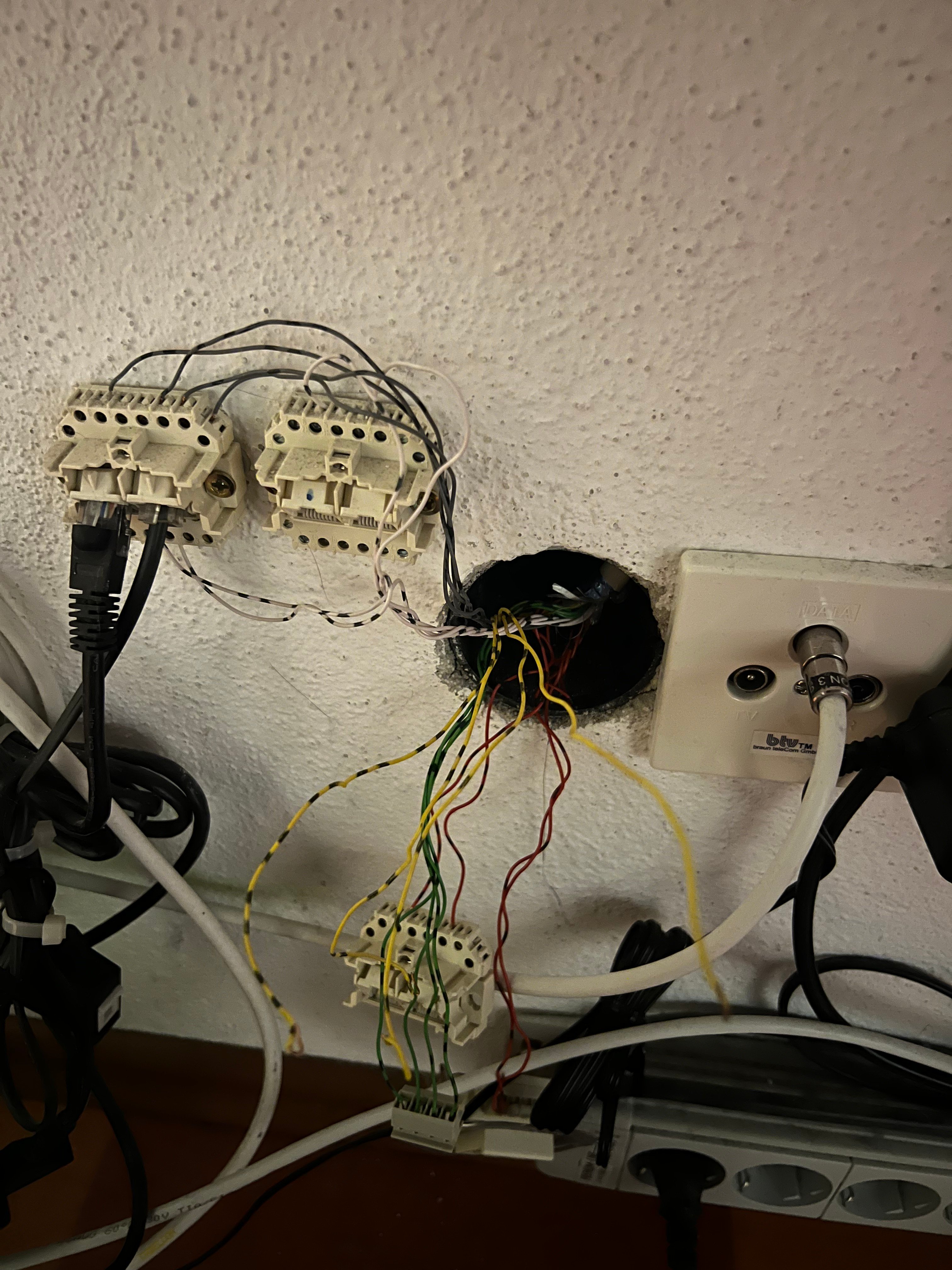

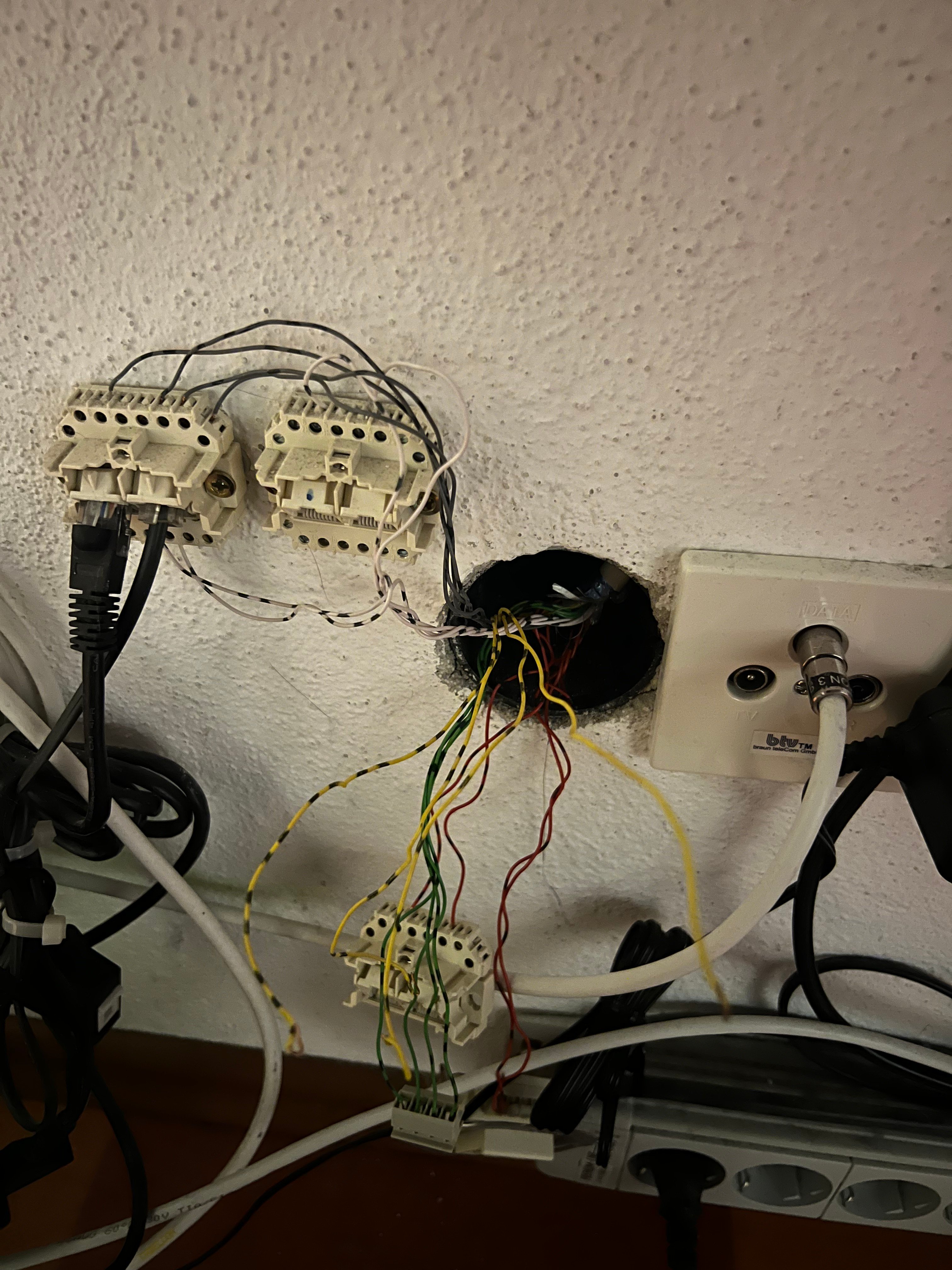

Leider habe ich das Problem das zwei Kabel aber im Leerrohr absolut fest sind und ich sie nicht raus bekomme. Auch mit dem Kabelzugdraht komme ich nicht weit rein. Jetzt würde ich gern versuchen auf die alten Tel. Kabel jeweils am einen Ende Eine Netzwerkdose und am anderen ein Netzwerkstecker zu montieren. Ich habe einmal eines mit 10 Adern und das andere hier auf dem Bild hat 20.
Wie mache ich das denn am besten. Welche Drähte soll ich da nehmen.

Vielen Dank für die Info



[Incanus]

Und nach drei Jahren hast Du immer noch die alten Telefondosen im Einsatz und nicht auf Netzwerkdosen umgestellt?
Man macht zudem keinen Mischmasch, also Dose an der einen Seite einer Leitung und Stecker an der anderen. Da das hier Verlegekabel mit festen Adern sind, gehören an beide Seiten Dosen, sonst bricht Dir bei freier Verdrahtung relativ bald eine Ader irgendwo am oder vor dem Stecker.
Auflegen nach den üblichen Regeln, also jeweils ein verdrilltes Paar an 1-2, 3-6, 4-5, 7-8. Mit ein bisschen Glück gehen 1000Mbit/s ansonsten fällt die Verbindung wieder auf die ursprünglichen 100Mbit/s zurück.



[doktorkralle]

@Incanus Nun so einfach ist das leider alles nicht 😂
Die alten ISDN Dosen möchte ich ja jetzt weg machen. Daher meine Frage. Das heißt ich muss mal weiter abisolieren und schauen welche Kabel zusammen gedrillt sind. Wenn das auch bei den Telefonleitungen so ist.
Wenn nicht wie mache ich das sonst ?



[Incanus]

Ansonsten nach dem Farb- bzw. Ringcode richten.



[doktorkralle]

@Incanus Kannst du mir das bitte etwas genauer erklären.
Es gibt z.b. Gelb ohne Strich, Gelb ein Strich, Gelb, Strich strich..
Das Problem ist beidem einen 10:adrigen. Hier habe ich auch 4 komplett weiße ohne Striche.



[rezzler]

@Incanus Kannst du mir das bitte etwas genauer erklären.
Es gibt z.b. Gelb ohne Strich, Gelb ein Strich, Gelb, Strich strich..

Das ist der übliche Telekom-Farbcode bei Telefonkabeln. Siehe hier:
https://de.wikipedia.org/wiki/Telefonkabel#Kennzeichnung_von_Kabeln_mit_Bündelverseilung

Das Problem ist beidem einen 10:adrigen. Hier habe ich auch 4 komplett weiße ohne Striche.

Aber dort hast du wahrscheinlich keine Adern mit Strich? Da dann weiter absetzen, damit du siehst, welche weiße Ader zu welcher Farbe gehört.



[hildefeuer]

Nein bei dem abgebildeten Kabel #53 ist das klar. Du brauchst nix weiter abisolieren.
Ich würde die Adern auch etwas kürzen auf ca. 10cm, damit die Dose in die Wand passt.
Der erste vierer ist der rote, der zweite der grüne. So wird das aufgelegt für gigabit siehe Foto.
Wenn Du eine Zwillingsdose nimmst, kannst Du 2x gigabit auflegen
Auf dem 2. Anschluss dann die gelb statt rot und weissen statt grün nehmen.
grau ist übrig.
Poste mal Foto vom 10 adrigen mit den 4 weissen.
