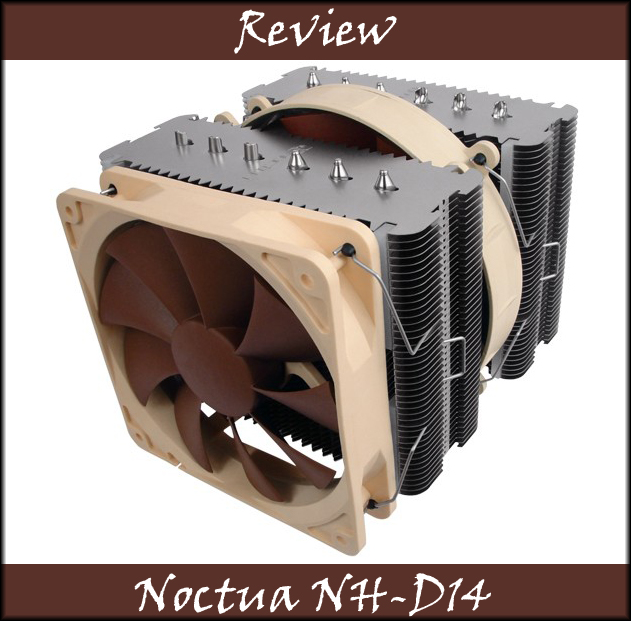

Leserartikel Noctua NH-D14 - Luftkühlung in Perfektion

Rabensang

Cadet 4th Year
Registriert
Juli 2008
Beiträge
117




Inhaltsverzeichnis:

1. Einleitung
2. Spezifikationen
3. Features
4. Verpackung/Lieferumfang
5. Verarbeitung/Details

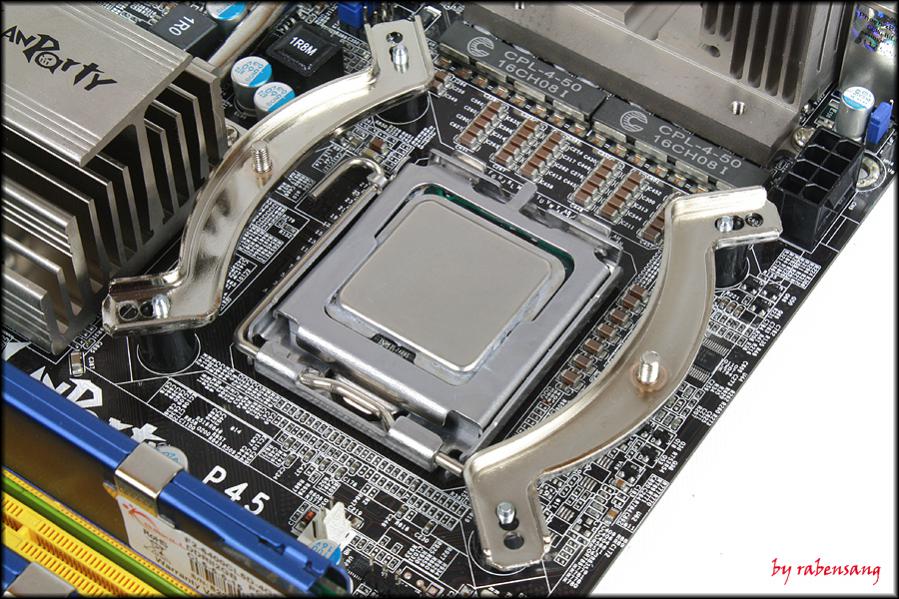

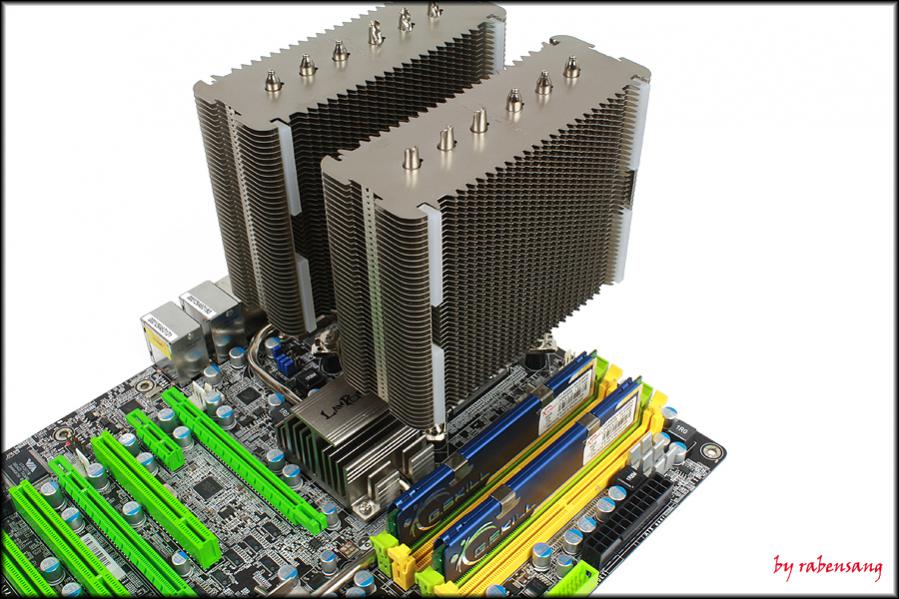

6. Montage
7. Testmethoden und System

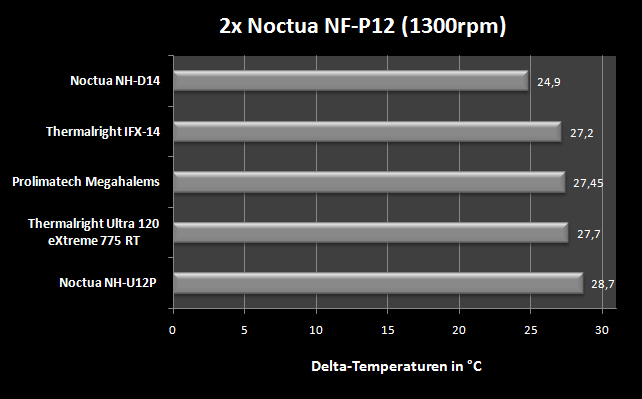

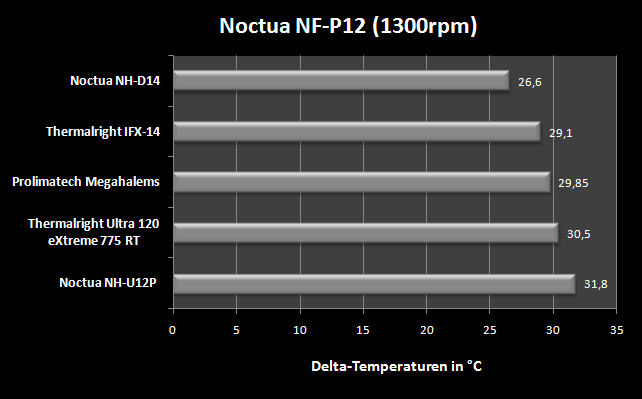

8. Testergebnisse
9. Fazit
10. Weitere Noctua Reviews






Einleitung:

Neuigkeiten aus dem Hause Noctua gab es in letzter Zeit kaum. Der österreichische Hersteller brachte von seinen beiden ausgezeichneten Kühlern, NH-U12P und NH-U9B jeweils eine SE2 Edition heraus, die einen zweiten Lüfter und die SecuFirm 2 Montage-Halterung beinhalten. Letzteres steigert die Kompatibilität zu Intels LGA 1366 und LGA 1156. Gerade der NH-U12P ist sehr beliebt, verliert aber immer mehr Boden zur Konkurrenz. Thermalright´s IFX-14 und Prolimatech´s Megahalems streiten sich um die Leistungskrone und krallen sich fest an den Thron. Zeit für etwas Neues! Das dachte sich auch Noctua und schickt den NH-D14 in den Leistungskampf.

Waren beide SE2-Editions nur die Ruhe vor dem Sturm? Kann der NH-D14 die Luftkühlung weiter voran treiben und die Konkurrenz in die Schranken weißen? Die Voraussetzungen stehen gut: Er ist groß, er ist teuer, er setzt auf zwei Lüfter und 6 Heatpipes. In diesem Review erfahrt ihr es.





Spezifikationen:


Kühlkörper:

- Sockelkompatibilität: Intel LGA1156, 1366, 775/ AMD AM2, AM2+, AM3
- Abmessungen:
- 160(H) x 140(B) x 130(T)mm (ohne Lüfter)
- 160(H) x 140(B) x 158(T)mm (mit Lüfter)
- Gewicht: 900g (ohne Lüfter), 1070/1240g (mit 1 / 2 Lüfter/n)
- Material: Kupfer (Boden und Heat-Pipes), Aluminium (Kühlrippen), verlötet & vernickelt
- Lüfter-Kompatibilität: 140x140x25mm / 120x120x25mm
- Garantie: 6 Jahre



Lüfter:

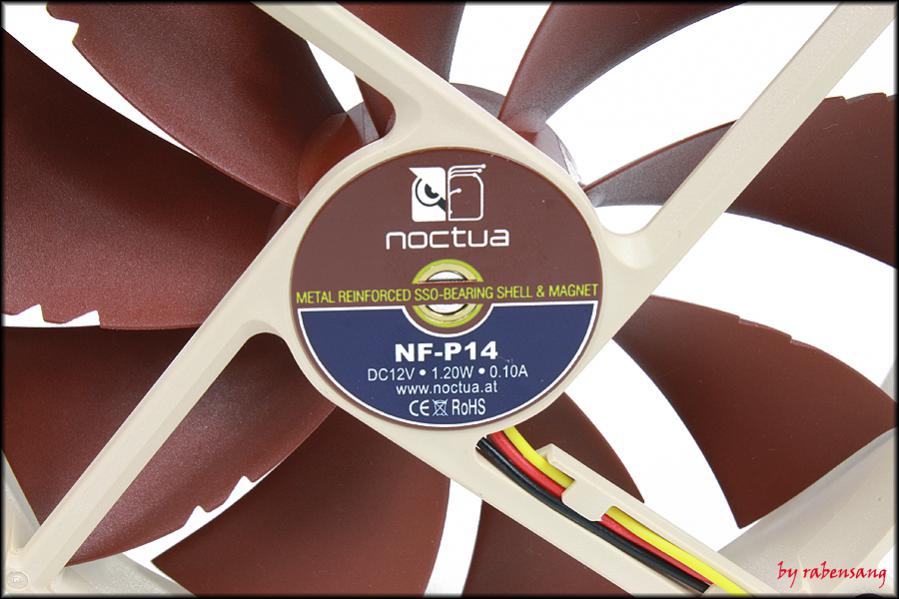

NF-P14 / NF-P12

- Format: - 140x140x25mm / 120x120x25 mm
- Lagertyp: - SSO-Bearing
- Umdrehungsgeschw. (+/-10%): - 1200 / 1300 RPM
- Umdrehungsgeschw. mit U.L.N.A. (+/-10%): - 900 / 900 RPM
- Volumenstrom: - 110,3 / 92,3 m³/h
- Volumenstrom mit U.L.N.A.: - 83,7 / 63,4 m³/h
- Geräuschentwicklung: - 19,6 / 19,8 dB(A)
- Geräuschentwicklung mit U.L.N.A.: - 13,2 / 12,6 dB(A)
- Leistungsaufnahme: - 1,2 / 1,08 W
- Betriebsspannung: - 12 V
- MTBF: - > 150.000 h
- Garantie: 6 Jahre



Wärmeleitpaste:

- Inhalt: 1,4ml (für mindestens 15 Anwendungen)
- Dichte: 2,49g/cm³
- Farbe: Grau
- Empfohlene Lagerzeit: bis zu 2 Jahre
- Empfohlene Nutzungsdauer (auf der CPU): bis zu 3 Jahre
- Maximale Betriebstemperatur: -50°C bis +110°C
- Empfohlene Betriebstemperatur: -40°C bis +90°C





Features:

nh_d14_dual_radiator-png.163430

Doppelradiator-Design mit 6 Heatpipes

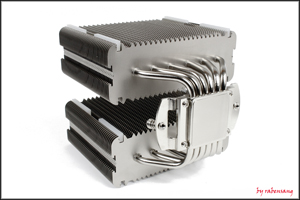

Das Doppelradiator-Design mit 6 Heatpipes wurde für ultimative Silent-Kühlleistung im Betrieb mit zwei Lüftern entwickelt und bietet mehr Oberfläche, bessere Wärmeverteilung und höhere Luftstromeffizienz als konventionelle Tower-Designs.


nh_d14_dual_fan-png.163429

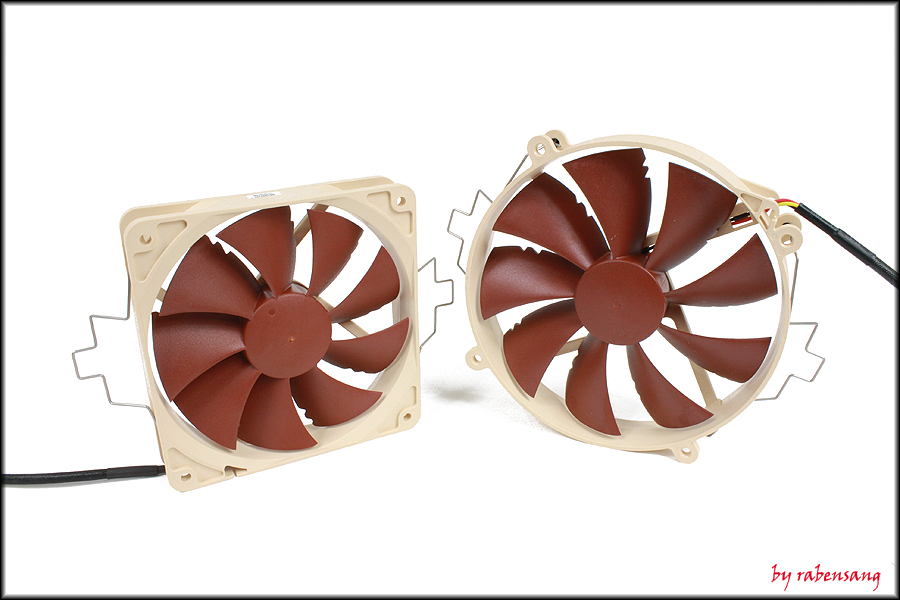

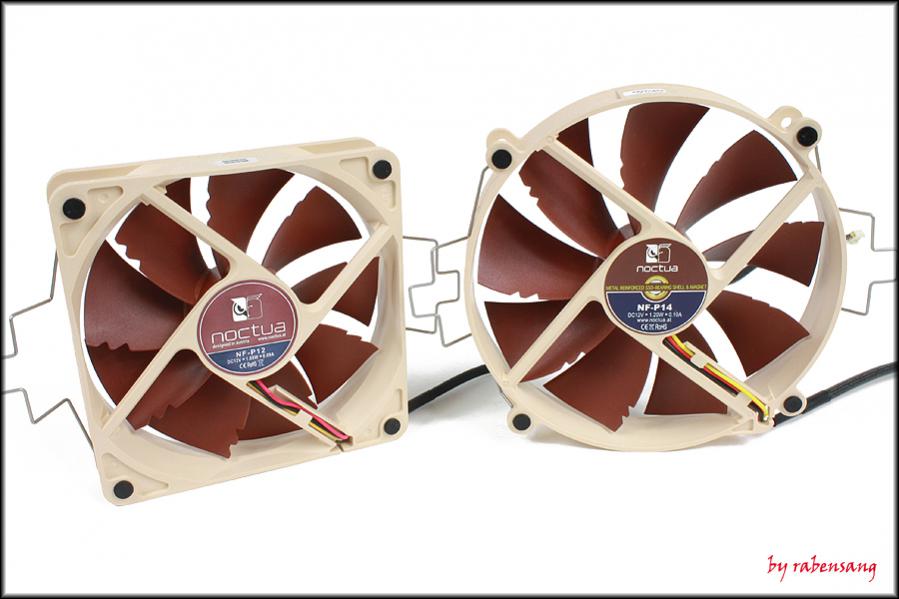

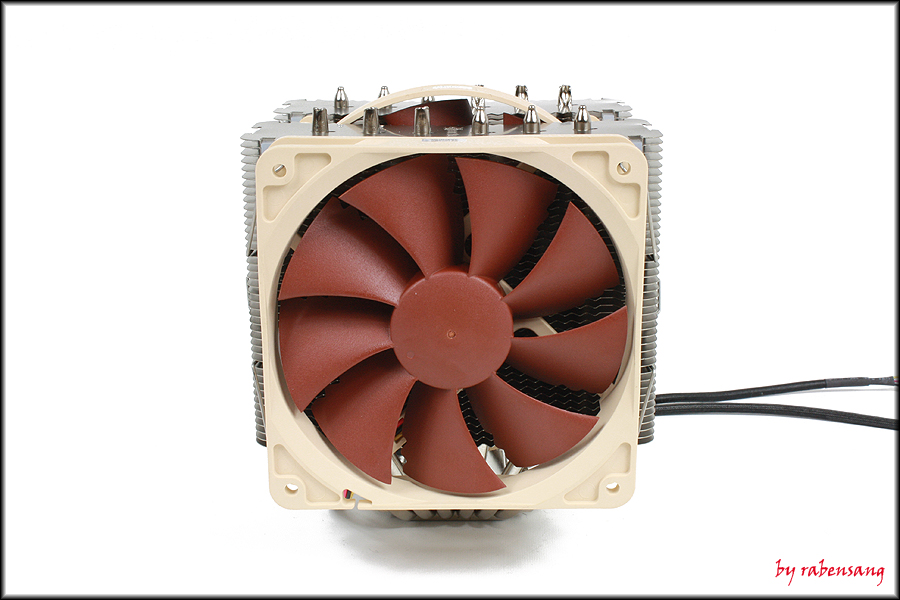

NF-P14/NF-P12 Dual-Lüfterkonfiguration
Mit je einem NF-P12 (120mm) und NF-P14 (140mm) verfügt der NH-D14 über eine Dual-Lüfterkonfiguration in Premium-Qualität. Beide Lüfter verfügen über Vortex-Control Notches, SCD-Technologie und SSO-Lager, um eine optimale Balance von Leistung und Laufruhe zu erreichen.


nh_d14_asymmetrical-png.163427

Asymmetrisches Design für bessere Kompatibilität
Das asymmetrische Design des NH-D14 bietet auf der Seite der RAM-Bänke mehr Freiraum und garantiert so trotz der Größe des Kühlers gute Kompatibilität. Der NF-P12 Lüfter kann zur weiteren Verbesserung der Kompatibilität hochgeschoben oder abgenommen werden.


nh_d14_comp_cooling-png.163428

Ausgezeichnete Komponentenkühlung
Der NF-P14 Lüfter steht auf der Unterseite der Fin-Stacks über und trägt so nicht nur zur Kühlung der CPU bei, sondern sorgt zugleich für ausgezeichnete Komponentenkühlung, indem er einen starken Luftstrom über umstehende Mainboard-Komponenten und -Kühler erzeugt.


nm_i3_secufirm-png.163431

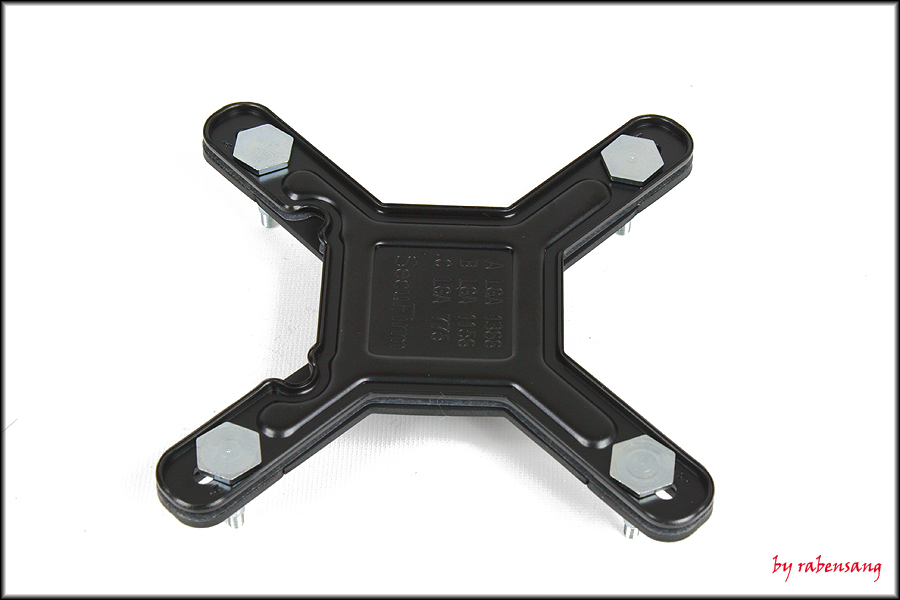

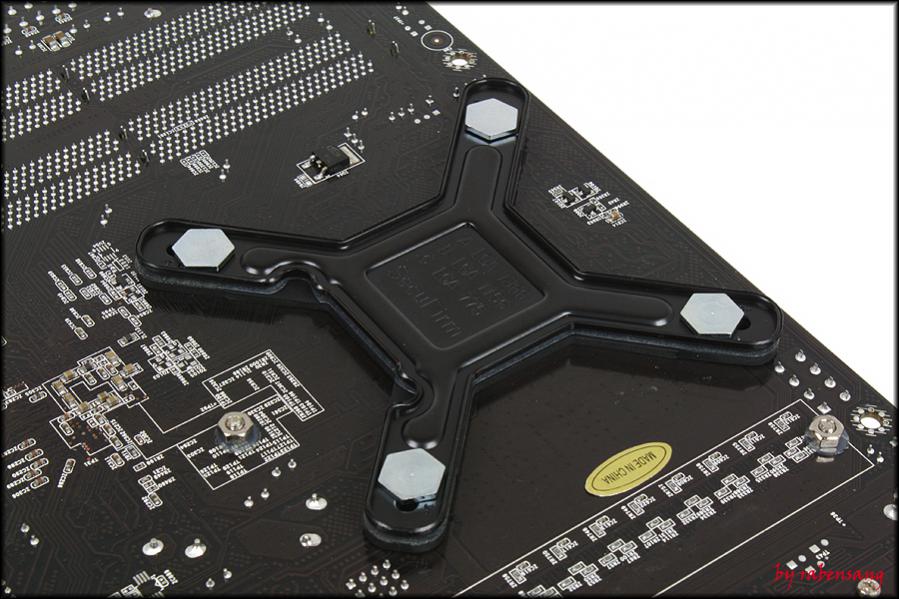

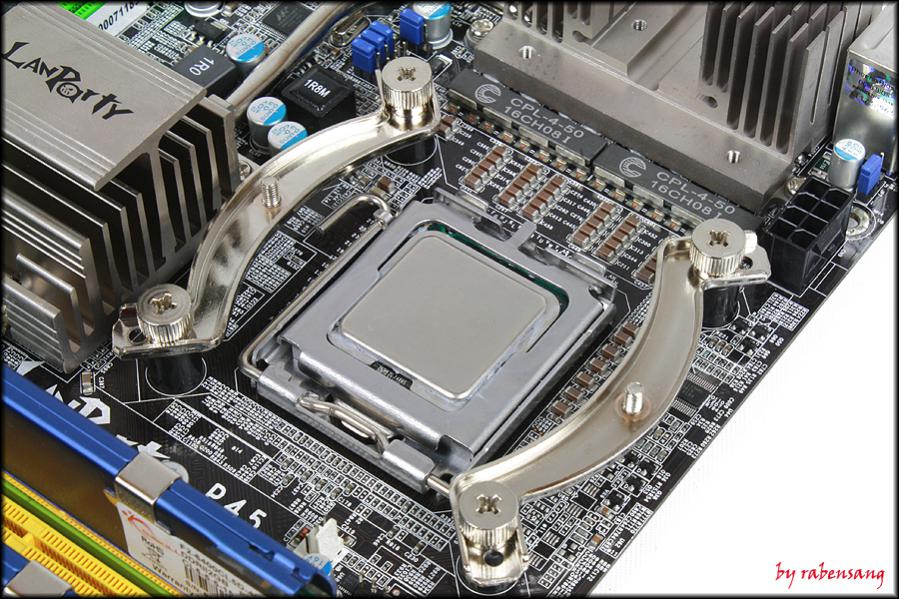

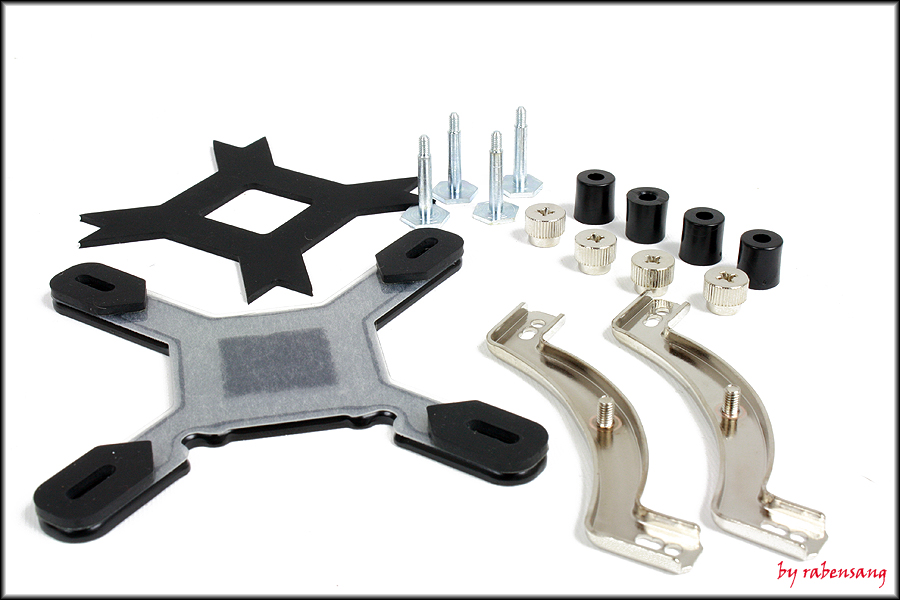

SecuFirm2™ Multisockel-Montagesystem

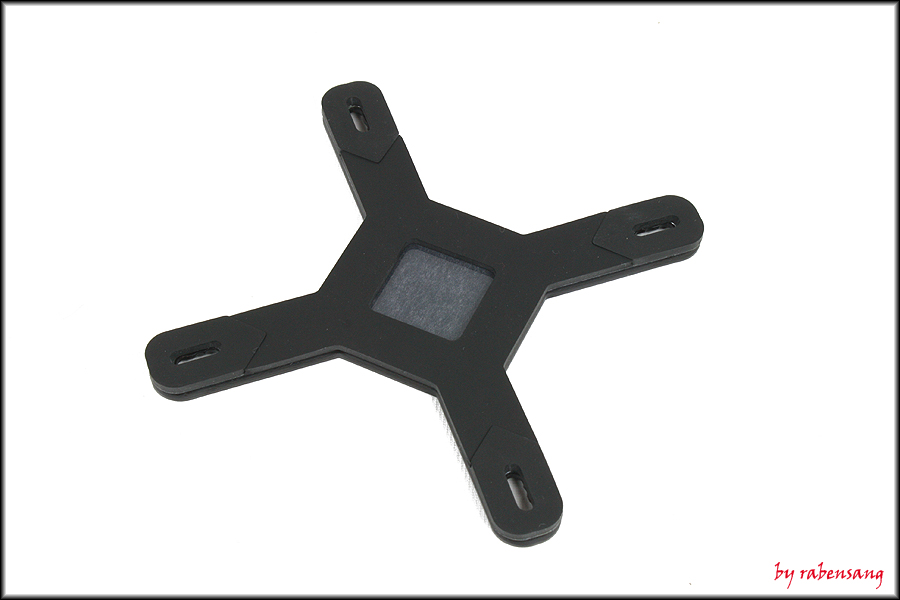

Noctuas professionelles SecuFirm2™ Multisockel-Montagesystem bietet umfassende Kompatibilität (LGA1366, LGA1156, LGA775, AM2, AM2+, AM3) und genügt höchsten Ansprüchen an Zuverlässigkeit, Anpressdruck und Bedienungskomfort.


nt_h1_compound-png.163432

NT-H1 High-End Wärmeleitpaste
Noctuas renommierte NT-H1 Wärmeleitpaste ist eine professionelle TIM-Lösung, die minimalen thermischen Widerstand, einfaches Handling und exzellente Langzeitstabilität gewährleistet.

Quelle: Noctua.at - sound-optimised premium components "Designed in Austria"!





Verpackung / Lieferumfang:

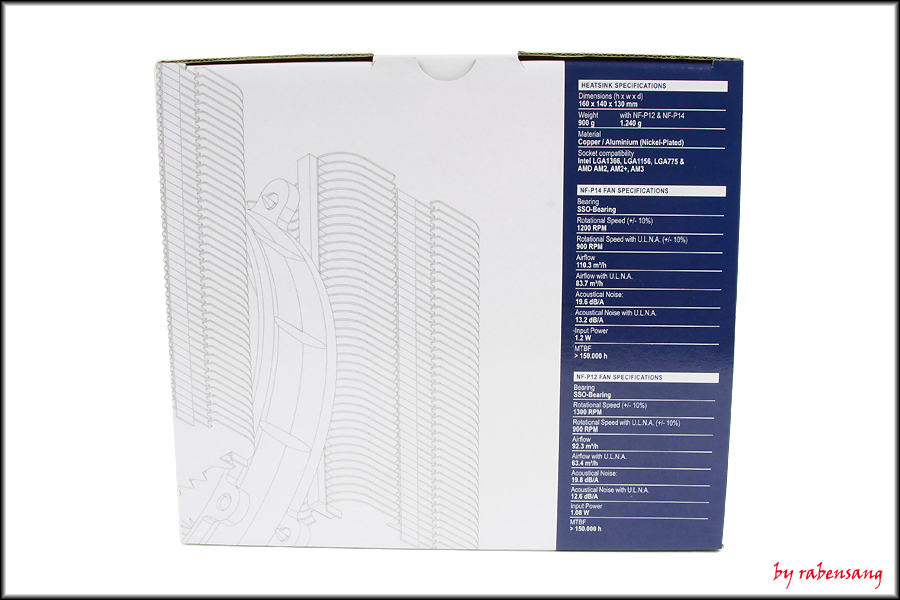

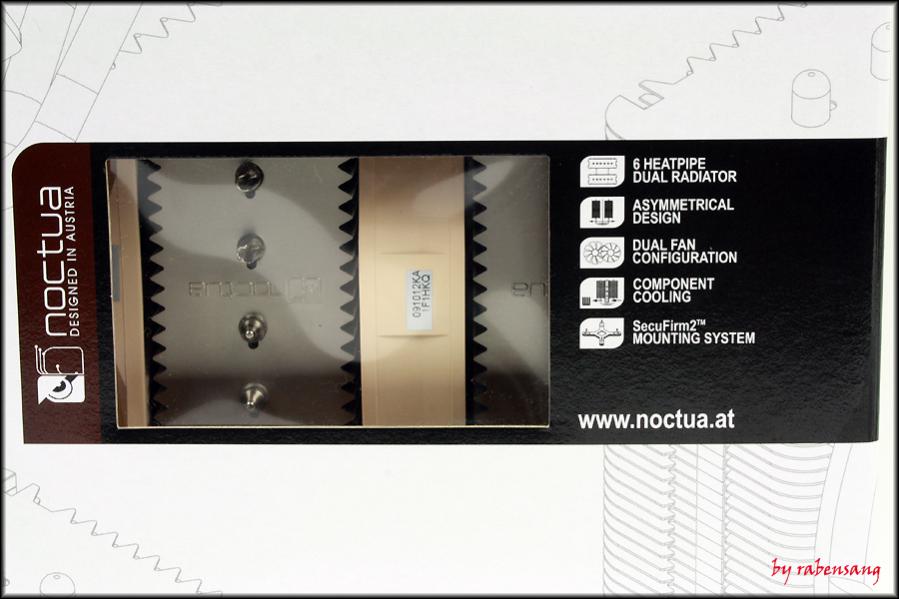

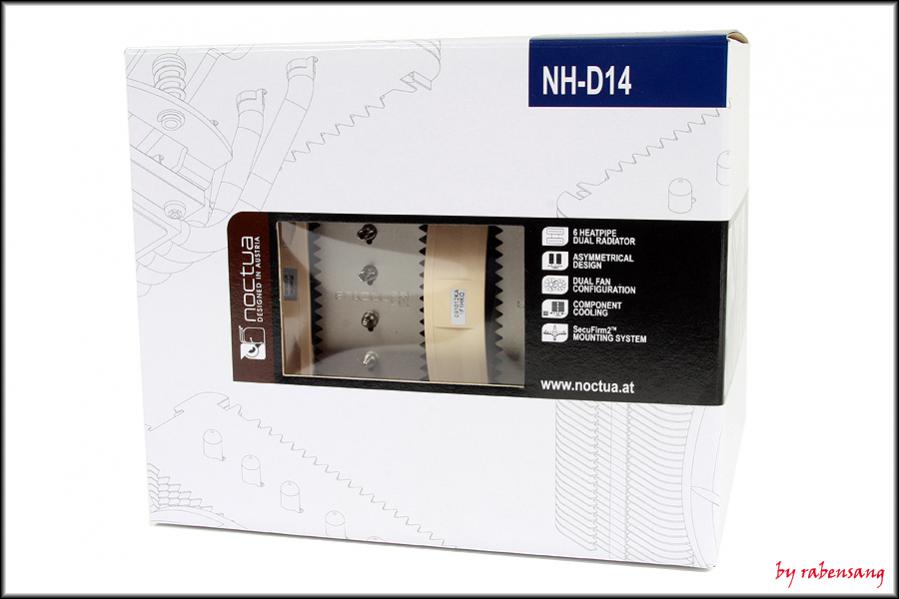

Neues Produkt - Neue Verpackung. Diesen Weg geht Noctua. Der neue NH-D14 kommt in einem schönen, weißen und edlen Karton zum Endkunden. In dieser Test-Version befindet sich ein Sichtfenster auf der Vorderseite, das den Blick auf den optisch hervorragenden Kühler gewährt. Bei der Retail Version wird dieses jedoch nicht mehr vorhanden sein und durch ein Bild des NH-D14 ersetzt. Grund dafür ist eine leichte Umstrukturierung des Innenraums. Der Rest bleibt unverändert.

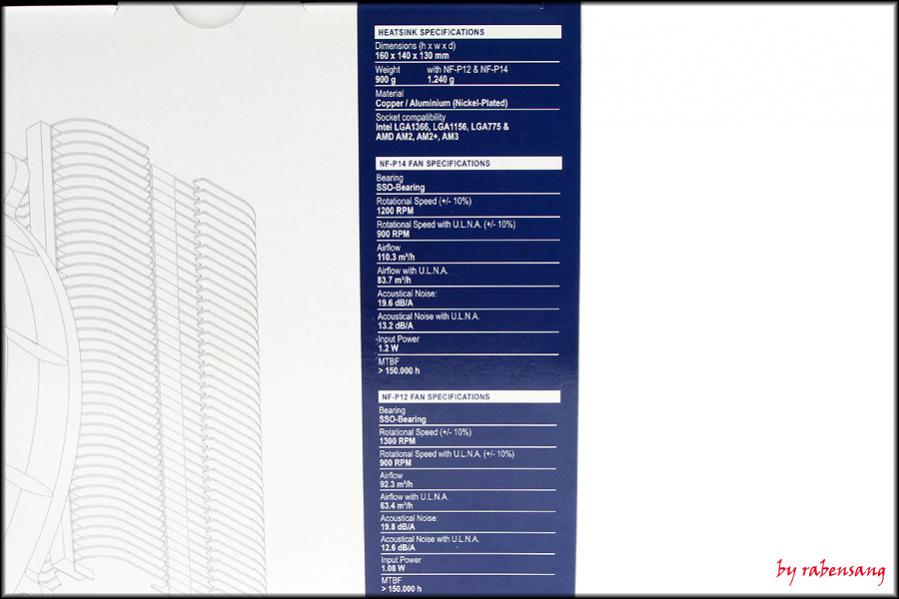

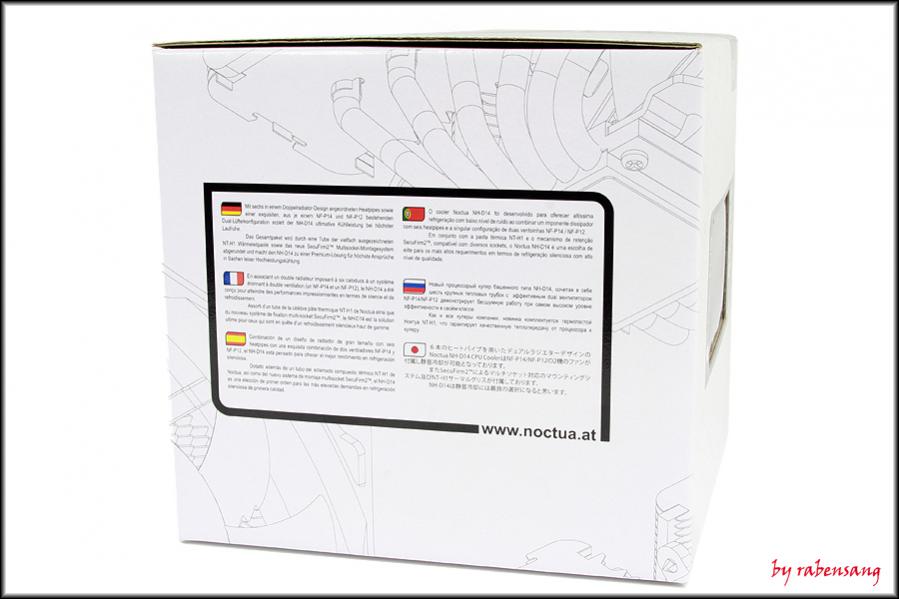

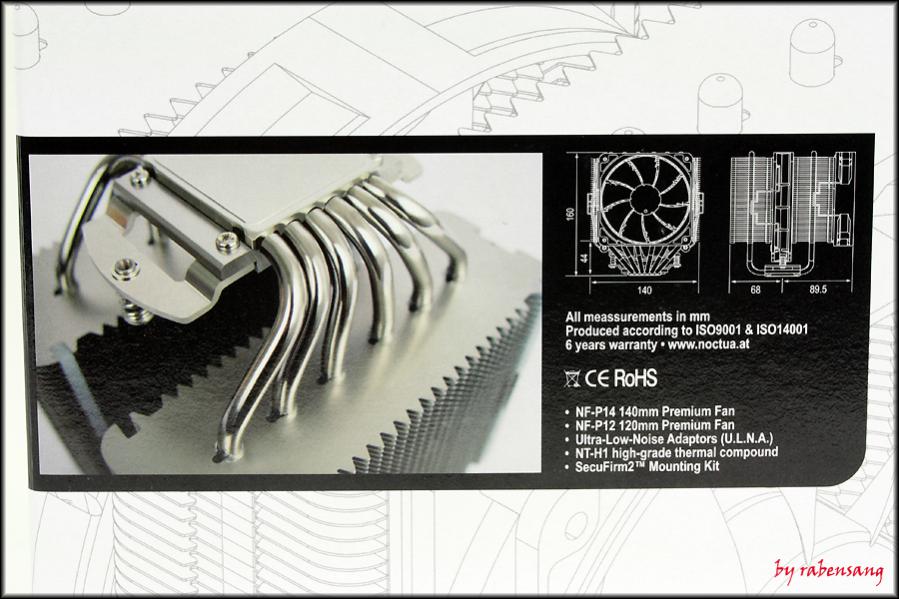

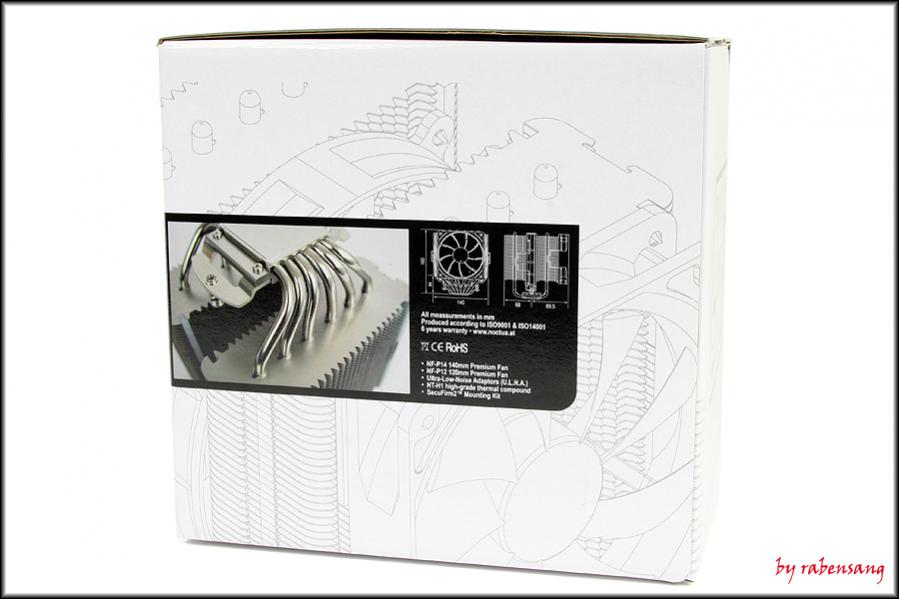

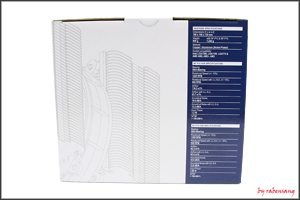

Links und rechts gibt es ein Bild, die Produktbeschreibung in verschiedenen Sprachen und die genauen Abmaße des Kühlers. Auf der Rückseite kann man die Features ablesen. Der Deckel beinhaltet neben den Spezifikationen noch Teile einer Konzeptzeichnung, die auch den Rest der freien Fläche des Kartons ziert.

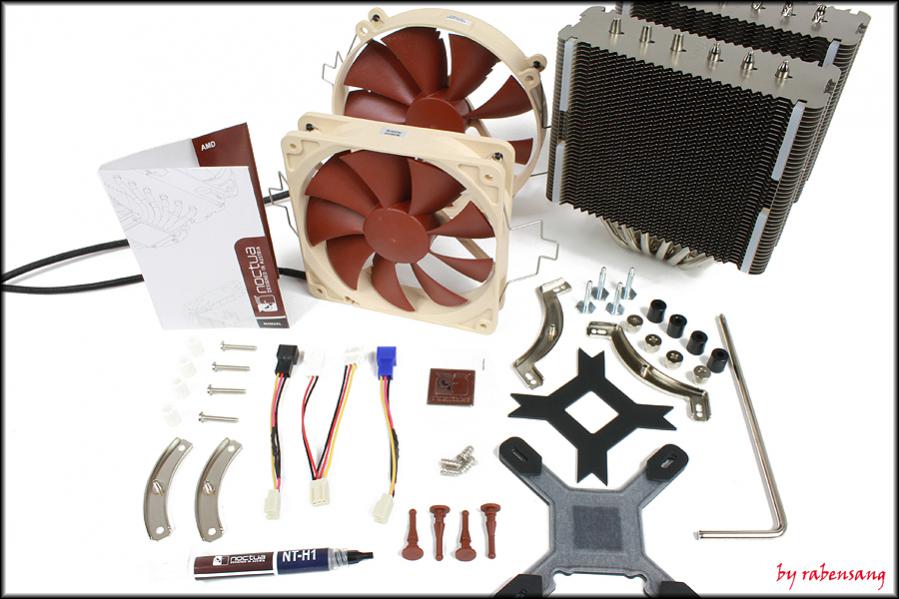

Öffnet man die Verpackung, kann nach dem entfernen einer Schaumstoff-Abdeckung, der Blick auf den Kühler mit vormontierten Lüftern gerichtet werden. Daneben finden sich zwei kleinere Kartons, die den Rest des Zubehörs bzw. Montagematerials beinhalten. Dazu gehören:

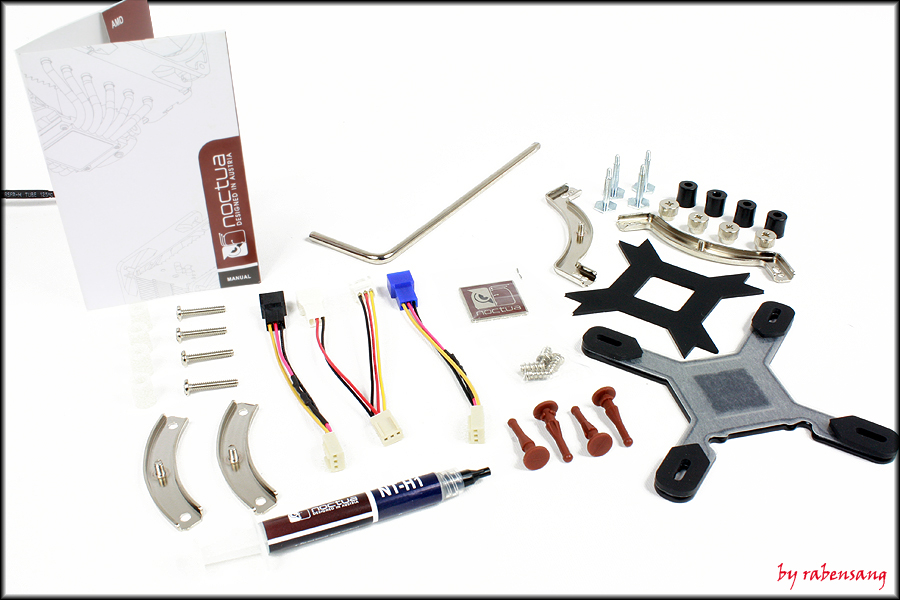

* 1x Noctua "NH-D14"
* 1x Noctua NF-P12 120x120x25mm Lüfter
* 1x Noctua NF-P14 140x140x25mm Lüfter

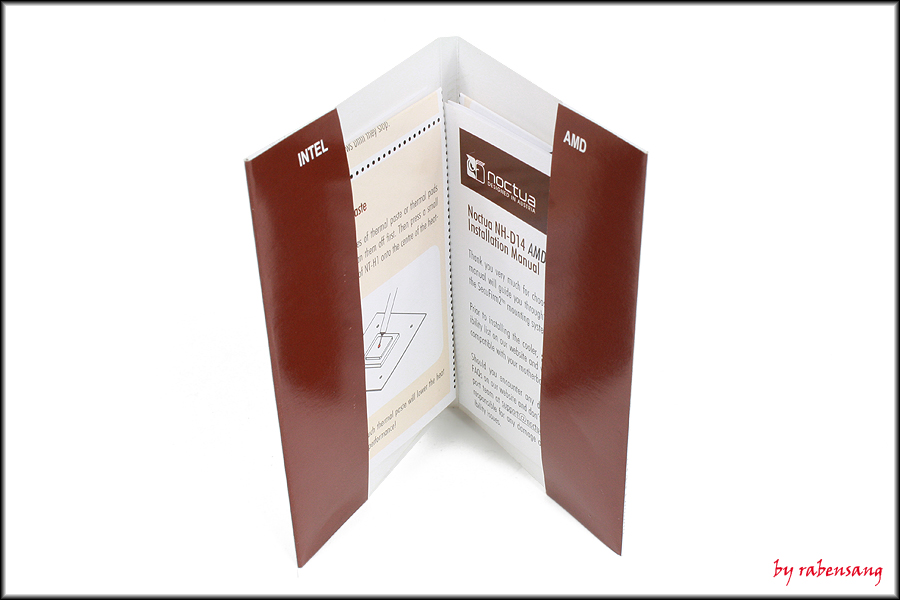

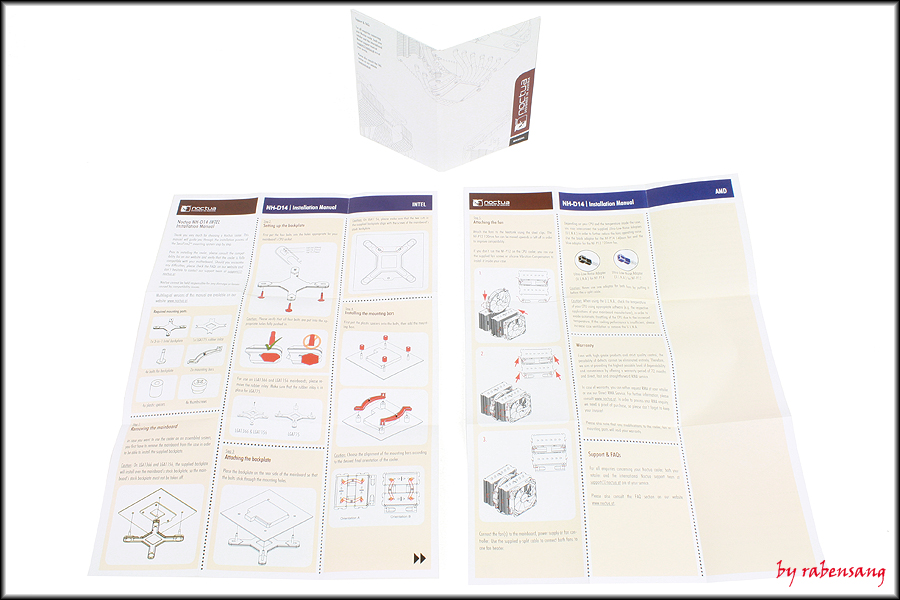

* 2x Anleitung (AMD/Intel)
* 2x Ultra-Low-Noise Adapter für beide Lüfter
* 1x Y-Kabel
* 1x Montagekit AMD AM2(+)/AM3

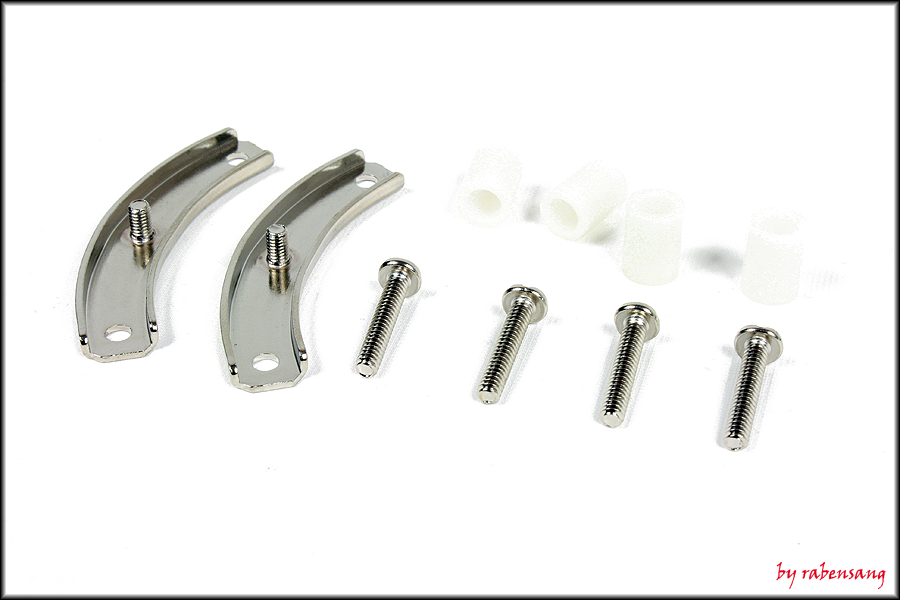

* 1x Montagekit Intel LGA 775/1156/1366
* 1x NT-H1 Wärmeleitpaste
* 1x Schraubendreher
* 1x Metall Case-Badge
* 4x Lüfter Befestigungs-Schrauben
* 4x Anti-Vibration-Gummis





Ergänzung ()

Bilder 1
Ergänzung ()

Bilder2
Ergänzung ()

Bilder3


Anhänge

  • nh_d14_asymmetrical.png
    1,1 KB · Aufrufe: 5.683
  • nh_d14_comp_cooling.png
    1,3 KB · Aufrufe: 5.647
  • nh_d14_dual_fan.png
    1,8 KB · Aufrufe: 5.656
  • nh_d14_dual_radiator.png
    1,2 KB · Aufrufe: 5.637
  • nm_i3_secufirm.png
    1,4 KB · Aufrufe: 5.599
  • nt_h1_compound.png
    3 KB · Aufrufe: 5.666
  • noctua_nh_d14_2 Kopie.jpg
    noctua_nh_d14_2 Kopie.jpg
    204,1 KB · Aufrufe: 5.622
  • Award Gold Kopie .jpg
    Award Gold Kopie .jpg
    72,7 KB · Aufrufe: 5.095
  • IMG_5238 Kopie.jpg
    IMG_5238 Kopie.jpg
    46 KB · Aufrufe: 688
  • IMG_5238 m .jpg
    IMG_5238 m .jpg
    49,2 KB · Aufrufe: 5.523
  • IMG_5239 Kopie.jpg
    IMG_5239 Kopie.jpg
    50,9 KB · Aufrufe: 629
  • IMG_5239 m.jpg
    IMG_5239 m.jpg
    48,3 KB · Aufrufe: 5.491
  • IMG_5240 Kopie.jpg
    IMG_5240 Kopie.jpg
    50,6 KB · Aufrufe: 619
  • IMG_5240 m.jpg
    IMG_5240 m.jpg
    47,7 KB · Aufrufe: 5.450
  • IMG_5241 Kopie.jpg
    IMG_5241 Kopie.jpg
    48,2 KB · Aufrufe: 610
  • IMG_5241 m.jpg
    IMG_5241 m.jpg
    46,2 KB · Aufrufe: 5.456
  • IMG_5242 Kopie.jpg
    IMG_5242 Kopie.jpg
    103 KB · Aufrufe: 628
  • IMG_5242 m.jpg
    IMG_5242 m.jpg
    73,7 KB · Aufrufe: 5.459
  • IMG_5243 Kopie.jpg
    IMG_5243 Kopie.jpg
    96,5 KB · Aufrufe: 633
  • IMG_5243 m.jpg
    IMG_5243 m.jpg
    73,8 KB · Aufrufe: 5.471
  • IMG_5244 Kopie.jpg
    IMG_5244 Kopie.jpg
    81,6 KB · Aufrufe: 650
  • IMG_5244 m.jpg
    IMG_5244 m.jpg
    74,4 KB · Aufrufe: 5.452
  • IMG_5245 Kopie.jpg
    IMG_5245 Kopie.jpg
    58,9 KB · Aufrufe: 672
  • IMG_5245 m.jpg
    IMG_5245 m.jpg
    62,2 KB · Aufrufe: 5.508
  • IMG_5246 Kopie.jpg
    IMG_5246 Kopie.jpg
    274,1 KB · Aufrufe: 590
  • IMG_5246 m.jpg
    IMG_5246 m.jpg
    46,6 KB · Aufrufe: 5.446
  • IMG_5247 Kopie.jpg
    IMG_5247 Kopie.jpg
    55,1 KB · Aufrufe: 602
  • IMG_5247 m.jpg
    IMG_5247 m.jpg
    52,7 KB · Aufrufe: 5.442
  • IMG_5253 Kopie.jpg
    IMG_5253 Kopie.jpg
    60,1 KB · Aufrufe: 698
  • IMG_5253 m.jpg
    IMG_5253 m.jpg
    56,3 KB · Aufrufe: 5.236
  • IMG_5254 Kopie.jpg
    IMG_5254 Kopie.jpg
    251,1 KB · Aufrufe: 652
  • IMG_5254 m.jpg
    IMG_5254 m.jpg
    48,1 KB · Aufrufe: 5.208
  • IMG_5255 Kopie.jpg
    IMG_5255 Kopie.jpg
    54,8 KB · Aufrufe: 637
  • IMG_5255 m.jpg
    IMG_5255 m.jpg
    55,7 KB · Aufrufe: 5.230
  • IMG_5256 Kopie.jpg
    IMG_5256 Kopie.jpg
    299,2 KB · Aufrufe: 676
  • IMG_5256 m.jpg
    IMG_5256 m.jpg
    49,5 KB · Aufrufe: 5.240
  • IMG_5257 Kopie.jpg
    IMG_5257 Kopie.jpg
    272 KB · Aufrufe: 642
  • IMG_5257 m.jpg
    IMG_5257 m.jpg
    51,7 KB · Aufrufe: 5.172
  • IMG_5259 Kopie.jpg
    IMG_5259 Kopie.jpg
    246,3 KB · Aufrufe: 664
  • IMG_5259 m.jpg
    IMG_5259 m.jpg
    45,4 KB · Aufrufe: 5.176
  • IMG_5260 Kopie.jpg
    IMG_5260 Kopie.jpg
    61,7 KB · Aufrufe: 623
  • IMG_5260 m.jpg
    IMG_5260 m.jpg
    46,1 KB · Aufrufe: 5.190
  • IMG_5261 Kopie.jpg
    IMG_5261 Kopie.jpg
    285,7 KB · Aufrufe: 613
  • IMG_5261 m.jpg
    IMG_5261 m.jpg
    44,7 KB · Aufrufe: 5.200
  • IMG_5262 Kopie.jpg
    IMG_5262 Kopie.jpg
    66,9 KB · Aufrufe: 638
  • IMG_5262 m.jpg
    IMG_5262 m.jpg
    47,5 KB · Aufrufe: 5.168
  • IMG_5263 Kopie.jpg
    IMG_5263 Kopie.jpg
    250,9 KB · Aufrufe: 653
  • IMG_5263 m.jpg
    IMG_5263 m.jpg
    44,3 KB · Aufrufe: 5.197
  • IMG_5264 Kopie.jpg
    IMG_5264 Kopie.jpg
    70,9 KB · Aufrufe: 618
  • IMG_5264 m.jpg
    IMG_5264 m.jpg
    50,7 KB · Aufrufe: 5.171
  • IMG_5265 Kopie.jpg
    IMG_5265 Kopie.jpg
    268,7 KB · Aufrufe: 674
  • IMG_5265 m.jpg
    IMG_5265 m.jpg
    49,1 KB · Aufrufe: 5.193
  • IMG_5266 Kopie.jpg
    IMG_5266 Kopie.jpg
    200,4 KB · Aufrufe: 602
  • IMG_5266 m.jpg
    IMG_5266 m.jpg
    44,4 KB · Aufrufe: 5.184
  • IMG_5267 Kopie.jpg
    IMG_5267 Kopie.jpg
    255,8 KB · Aufrufe: 640
  • IMG_5267 m.jpg
    IMG_5267 m.jpg
    48,9 KB · Aufrufe: 5.140
  • IMG_5268 Kopie.jpg
    IMG_5268 Kopie.jpg
    219,2 KB · Aufrufe: 617
  • IMG_5268 m.jpg
    IMG_5268 m.jpg
    44,4 KB · Aufrufe: 5.159
  • IMG_5269 Kopie.jpg
    IMG_5269 Kopie.jpg
    52,1 KB · Aufrufe: 616
  • IMG_5269 m.jpg
    IMG_5269 m.jpg
    51,7 KB · Aufrufe: 5.170
  • IMG_5271 Kopie.jpg
    IMG_5271 Kopie.jpg
    53 KB · Aufrufe: 610
  • IMG_5271 m.jpg
    IMG_5271 m.jpg
    45 KB · Aufrufe: 5.130
  • IMG_5276 Kopie.jpg
    IMG_5276 Kopie.jpg
    252 KB · Aufrufe: 698
  • IMG_5276 m.jpg
    IMG_5276 m.jpg
    47,7 KB · Aufrufe: 5.158
  • IMG_5277 Kopie.jpg
    IMG_5277 Kopie.jpg
    140,6 KB · Aufrufe: 629
  • IMG_5277 m.jpg
    IMG_5277 m.jpg
    30,5 KB · Aufrufe: 5.404
  • IMG_5278 Kopie.jpg
    IMG_5278 Kopie.jpg
    193,6 KB · Aufrufe: 604
  • IMG_5278 m.jpg
    IMG_5278 m.jpg
    38,9 KB · Aufrufe: 5.435
  • IMG_5280 Kopie.jpg
    IMG_5280 Kopie.jpg
    289,5 KB · Aufrufe: 618
  • IMG_5280 m.jpg
    IMG_5280 m.jpg
    47,3 KB · Aufrufe: 5.401
  • IMG_5282 Kopie.jpg
    IMG_5282 Kopie.jpg
    248,8 KB · Aufrufe: 627
  • IMG_5282 m.jpg
    IMG_5282 m.jpg
    54 KB · Aufrufe: 5.441
  • IMG_5283 Kopie.jpg
    IMG_5283 Kopie.jpg
    56,9 KB · Aufrufe: 627
  • IMG_5283 m.jpg
    IMG_5283 m.jpg
    68,4 KB · Aufrufe: 5.394
  • IMG_5284 Kopie.jpg
    IMG_5284 Kopie.jpg
    66,2 KB · Aufrufe: 649
  • IMG_5284 m.jpg
    IMG_5284 m.jpg
    83,9 KB · Aufrufe: 5.408
  • IMG_5287 Kopie.jpg
    IMG_5287 Kopie.jpg
    275,9 KB · Aufrufe: 656
  • IMG_5287 m.jpg
    IMG_5287 m.jpg
    58,4 KB · Aufrufe: 5.447
  • IMG_5288 Kopie.jpg
    IMG_5288 Kopie.jpg
    71,4 KB · Aufrufe: 738
  • IMG_5288 m.jpg
    IMG_5288 m.jpg
    73,9 KB · Aufrufe: 5.441
  • IMG_5290 Kopie.jpg
    IMG_5290 Kopie.jpg
    241,2 KB · Aufrufe: 609
  • IMG_5290 m.jpg
    IMG_5290 m.jpg
    50,8 KB · Aufrufe: 5.155
  • IMG_5291 Kopie.jpg
    IMG_5291 Kopie.jpg
    157,4 KB · Aufrufe: 653
  • IMG_5291 m.jpg
    IMG_5291 m.jpg
    35,7 KB · Aufrufe: 5.127
  • IMG_5292 Kopie.jpg
    IMG_5292 Kopie.jpg
    120,6 KB · Aufrufe: 620
  • IMG_5292 m.jpg
    IMG_5292 m.jpg
    30 KB · Aufrufe: 5.159
  • IMG_5293 Kopie.jpg
    IMG_5293 Kopie.jpg
    195,4 KB · Aufrufe: 585
  • IMG_5293 m.jpg
    IMG_5293 m.jpg
    39,1 KB · Aufrufe: 5.132
  • IMG_5295 Kopie.jpg
    IMG_5295 Kopie.jpg
    88,8 KB · Aufrufe: 652
  • IMG_5295 m.jpg
    IMG_5295 m.jpg
    82,1 KB · Aufrufe: 5.174
  • IMG_5296 Kopie.jpg
    IMG_5296 Kopie.jpg
    136,2 KB · Aufrufe: 654
  • IMG_5296 m.jpg
    IMG_5296 m.jpg
    105,8 KB · Aufrufe: 5.127
  • IMG_5297 Kopie.jpg
    IMG_5297 Kopie.jpg
    133,1 KB · Aufrufe: 629
  • IMG_5297 m.jpg
    IMG_5297 m.jpg
    104,5 KB · Aufrufe: 5.144
  • IMG_5298 Kopie.jpg
    IMG_5298 Kopie.jpg
    126,7 KB · Aufrufe: 659
  • IMG_5298 m.jpg
    IMG_5298 m.jpg
    103,5 KB · Aufrufe: 5.171
  • IMG_5299 Kopie.jpg
    IMG_5299 Kopie.jpg
    128 KB · Aufrufe: 650
  • IMG_5299 m.jpg
    IMG_5299 m.jpg
    104,8 KB · Aufrufe: 5.131
  • IMG_5300 Kopie.jpg
    IMG_5300 Kopie.jpg
    77,4 KB · Aufrufe: 746
  • IMG_5300 m.jpg
    IMG_5300 m.jpg
    70,6 KB · Aufrufe: 5.114
  • IMG_5302 Kopie.jpg
    IMG_5302 Kopie.jpg
    98 KB · Aufrufe: 785
  • IMG_5302 m.jpg
    IMG_5302 m.jpg
    79,6 KB · Aufrufe: 5.149
  • IMG_5303 Kopie.jpg
    IMG_5303 Kopie.jpg
    72,4 KB · Aufrufe: 953
  • IMG_5303 m.jpg
    IMG_5303 m.jpg
    67,6 KB · Aufrufe: 5.141
  • IMG_5306 Kopie.jpg
    IMG_5306 Kopie.jpg
    84,2 KB · Aufrufe: 929
  • IMG_5306 m.jpg
    IMG_5306 m.jpg
    70,5 KB · Aufrufe: 5.105

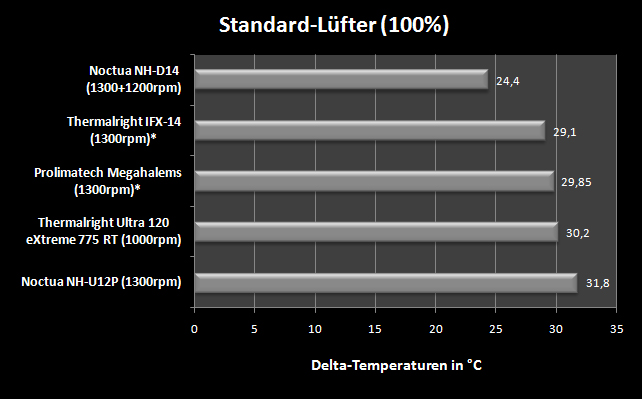

  • Standard Lüfter .jpg
    Standard Lüfter .jpg
    104,2 KB · Aufrufe: 1.299
  • Standard Lüfter m.jpg
    Standard Lüfter m.jpg
    46,6 KB · Aufrufe: 5.118
  • 1x Lüfter 1300.jpg
    1x Lüfter 1300.jpg
    92,6 KB · Aufrufe: 926
  • 1x Lüfter 1300 m.jpg
    1x Lüfter 1300 m.jpg
    41,6 KB · Aufrufe: 5.095
  • 1x Lüfter 900.jpg
    1x Lüfter 900.jpg
    88 KB · Aufrufe: 916
  • 1x Lüfter 900 m.jpg
    1x Lüfter 900 m.jpg
    40,3 KB · Aufrufe: 5.072
  • 2x Lüfter 1300.jpg
    2x Lüfter 1300.jpg
    93,3 KB · Aufrufe: 940
  • 2x Lüfter 1300 m.jpg
    2x Lüfter 1300 m.jpg
    41,8 KB · Aufrufe: 5.095
  • 2x Lüfter 900.jpg
    2x Lüfter 900.jpg
    94,1 KB · Aufrufe: 970
  • 2x Lüfter 900 m.jpg
    2x Lüfter 900 m.jpg
    42,1 KB · Aufrufe: 5.099
Zuletzt bearbeitet:
Verarbeitung / Details:

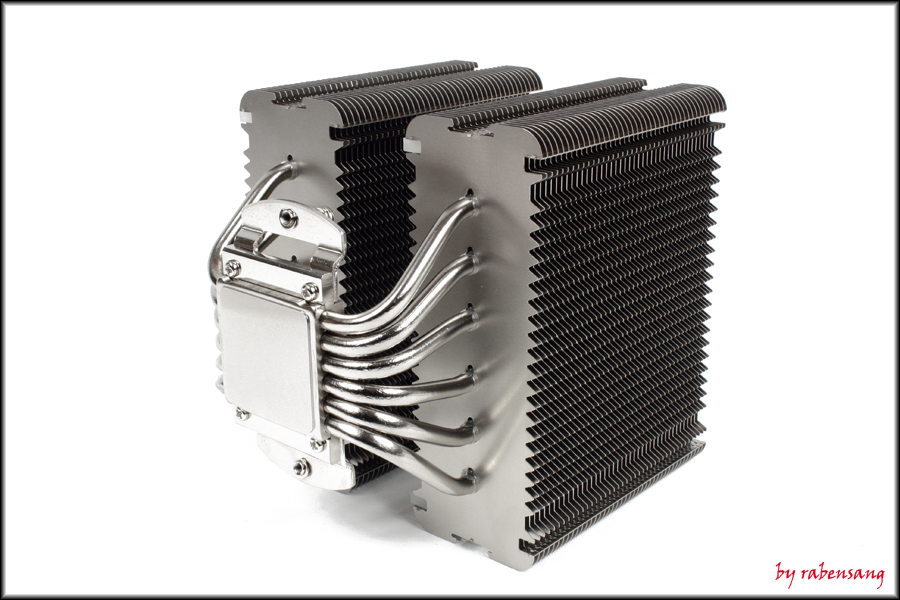

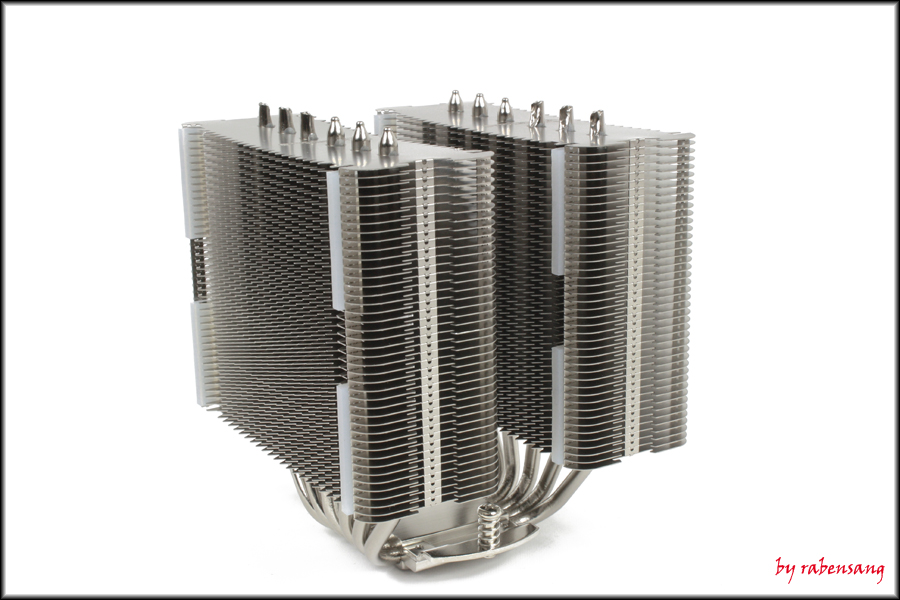

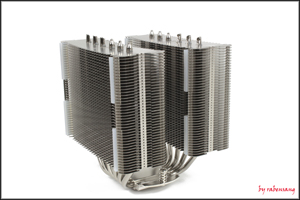

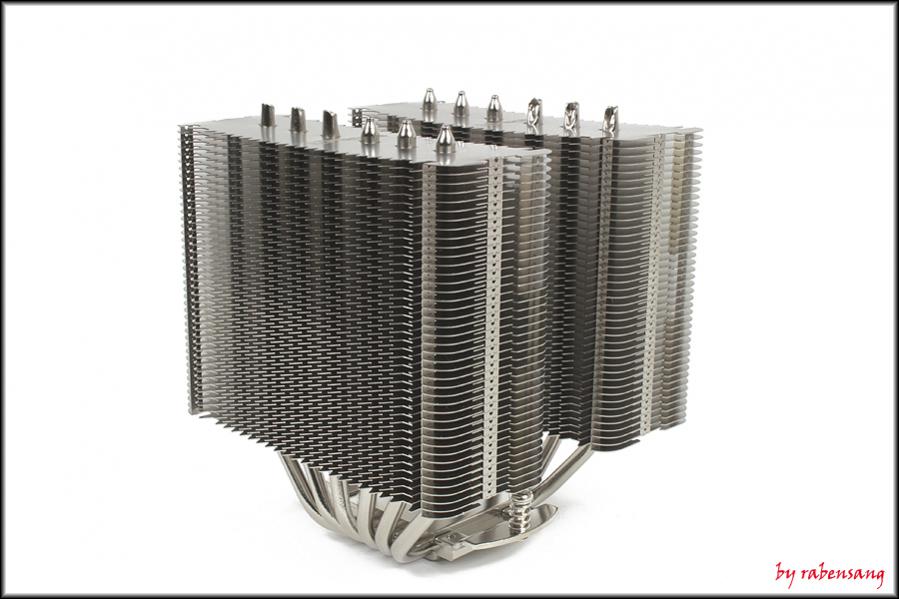

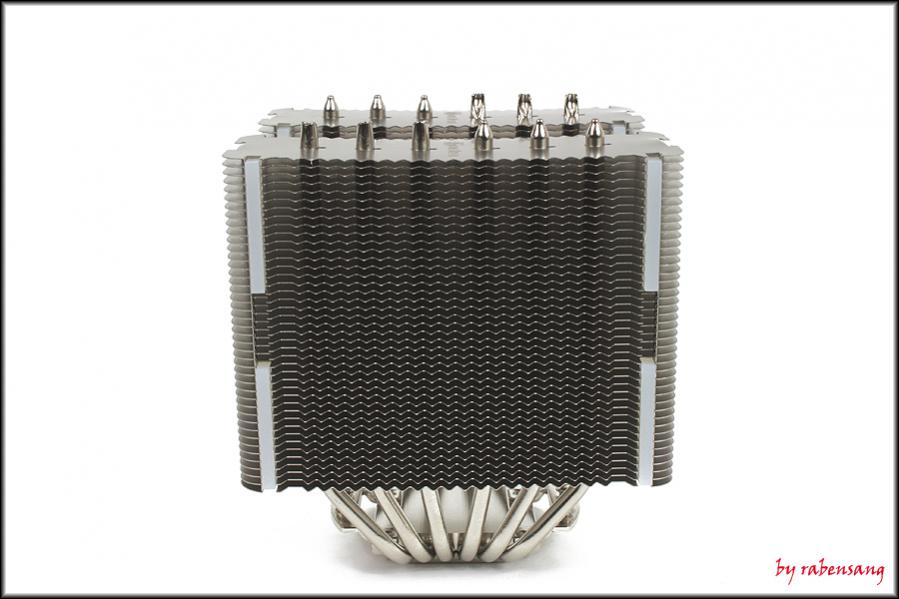

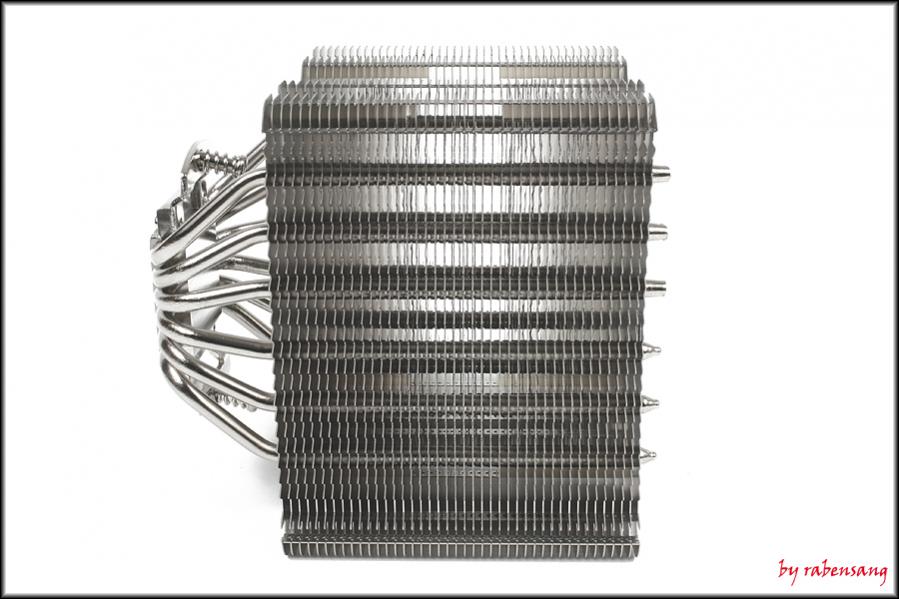

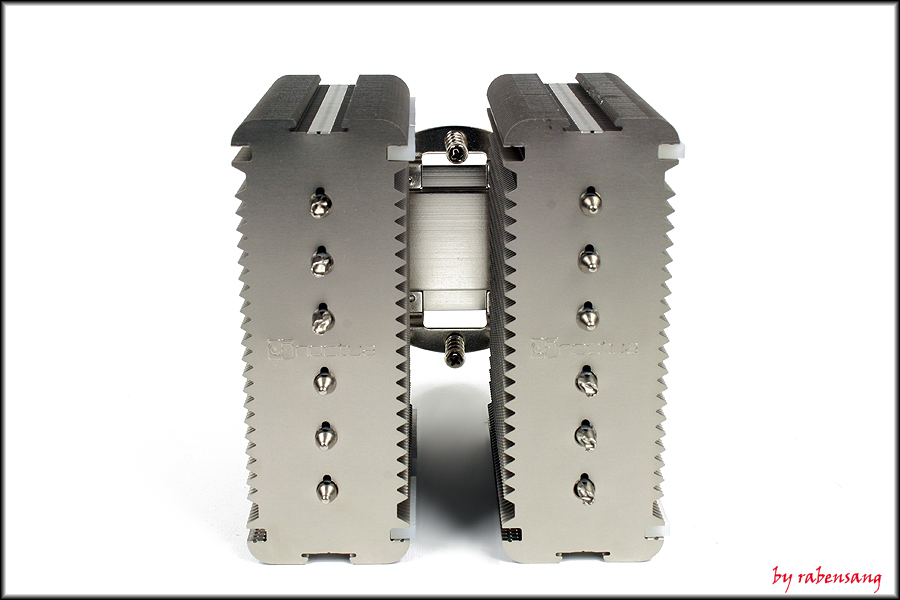

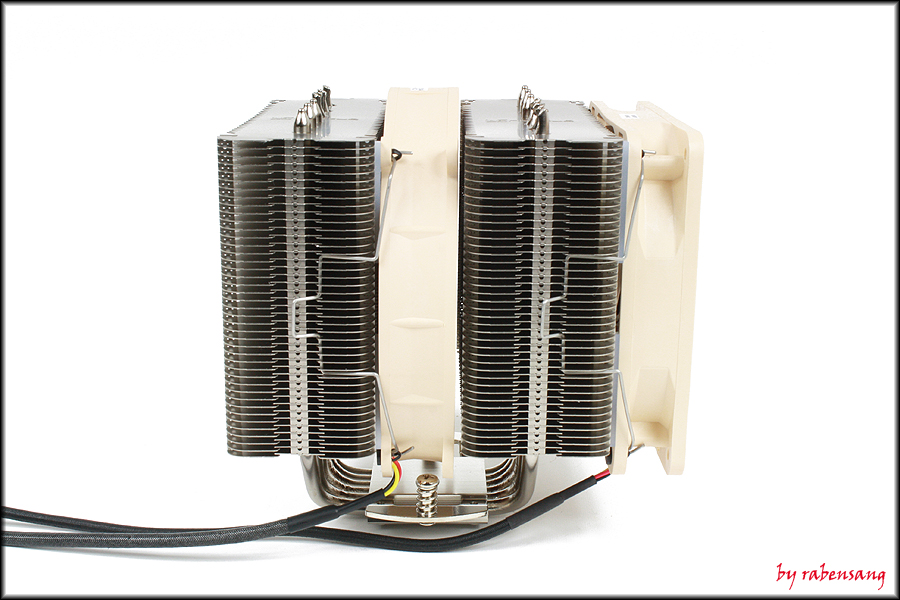

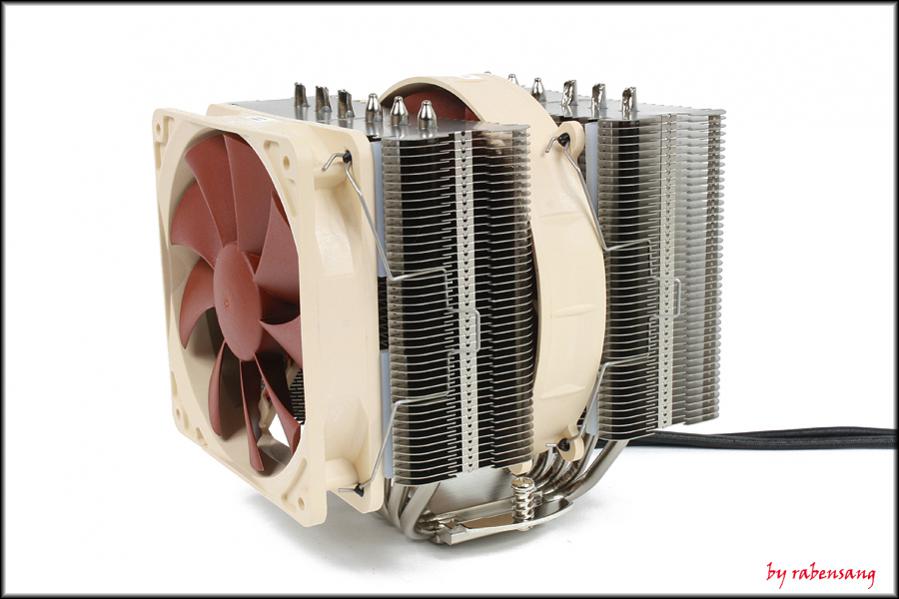

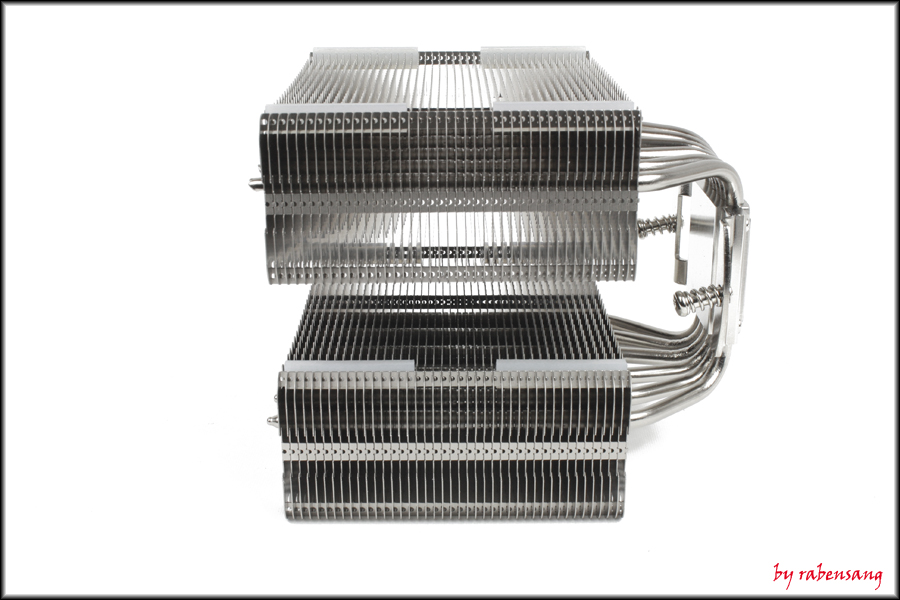

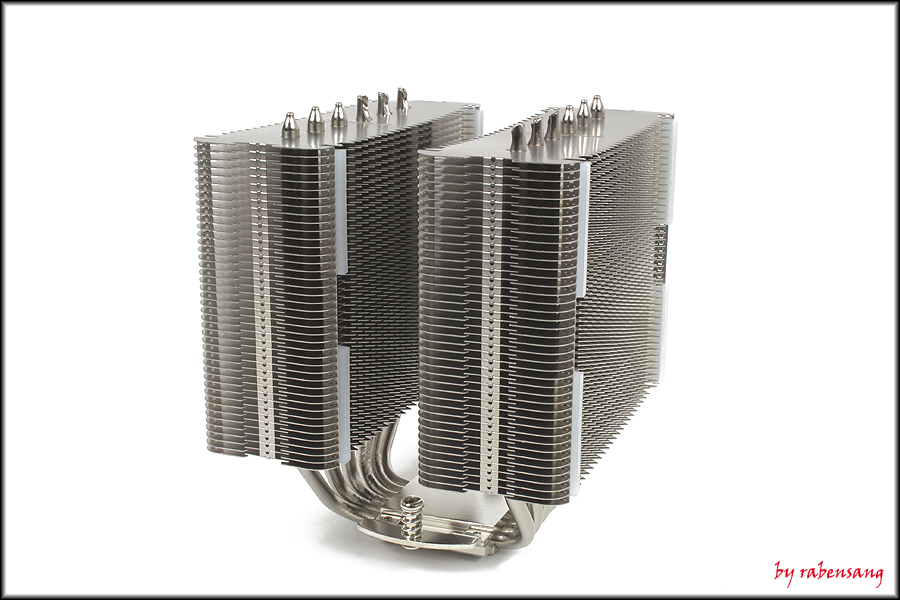

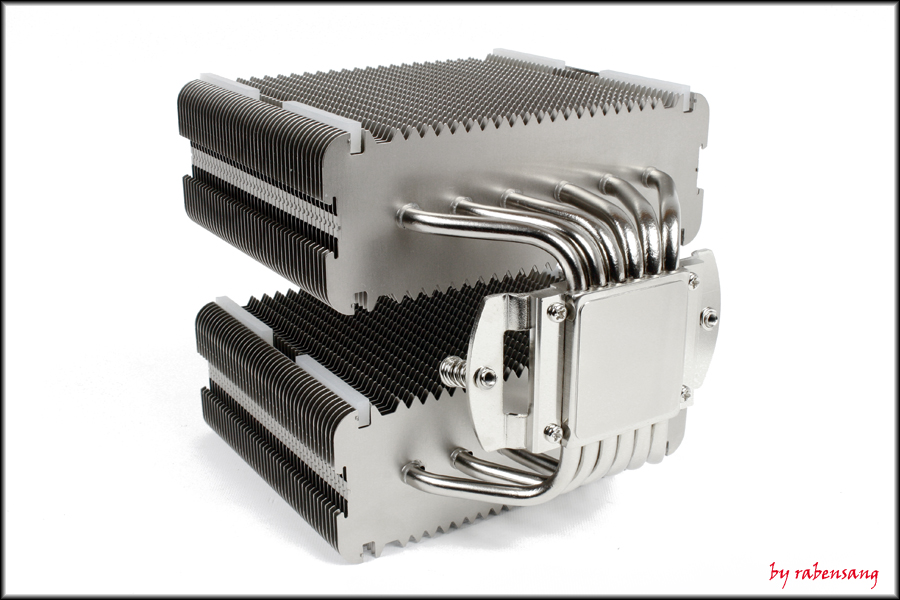

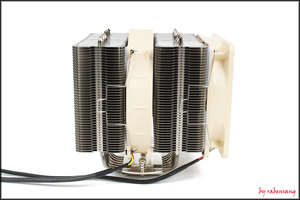

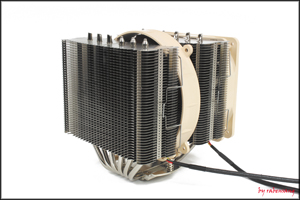

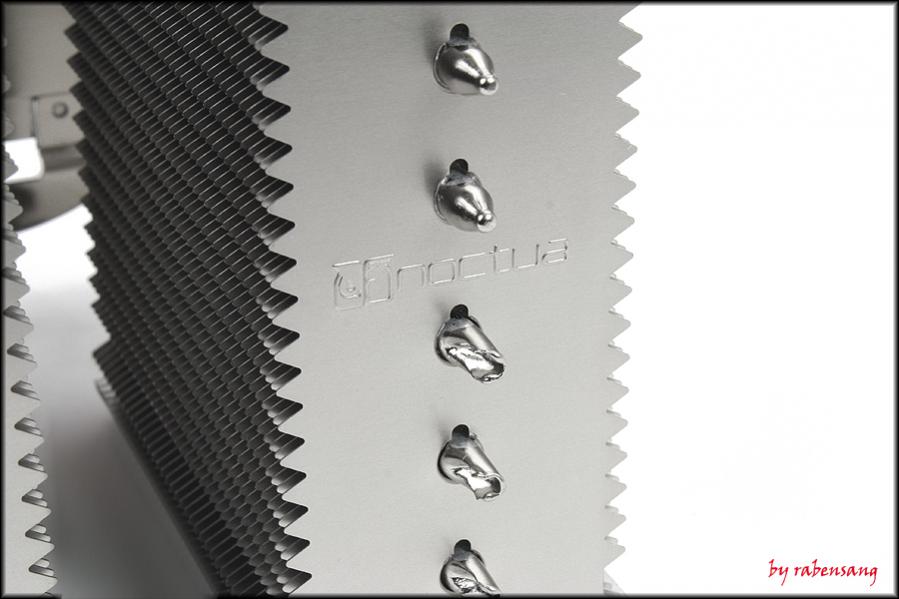

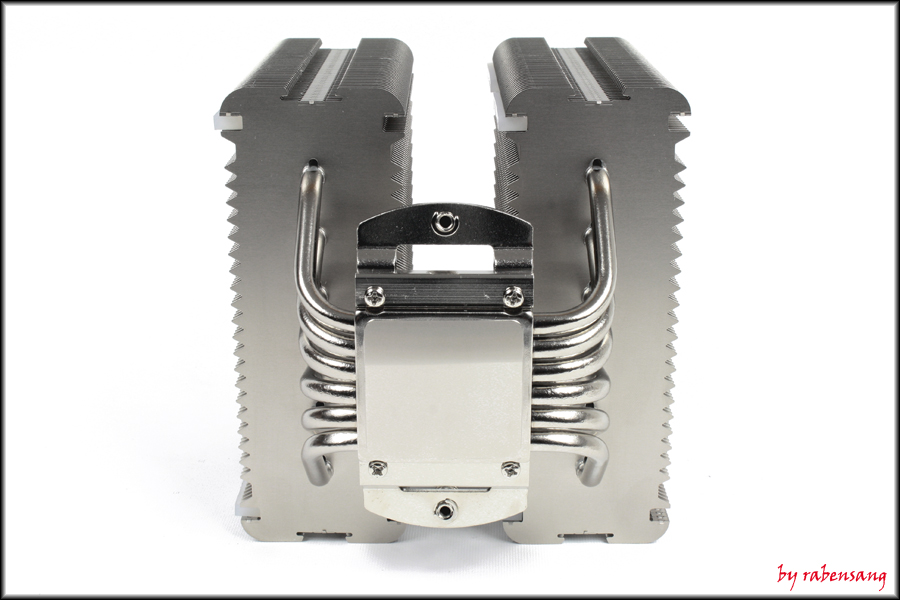

Der Noctua NH-D14 setzt auf das vom IFX 14 bekannte Twin-Tower-Design und bringt die sechs 6mm Heatpipes genau im Luftstrom unter. Die Ausmaße erhöhen sich bedingt dadurch enorm, aber auch die Kühlleistung.

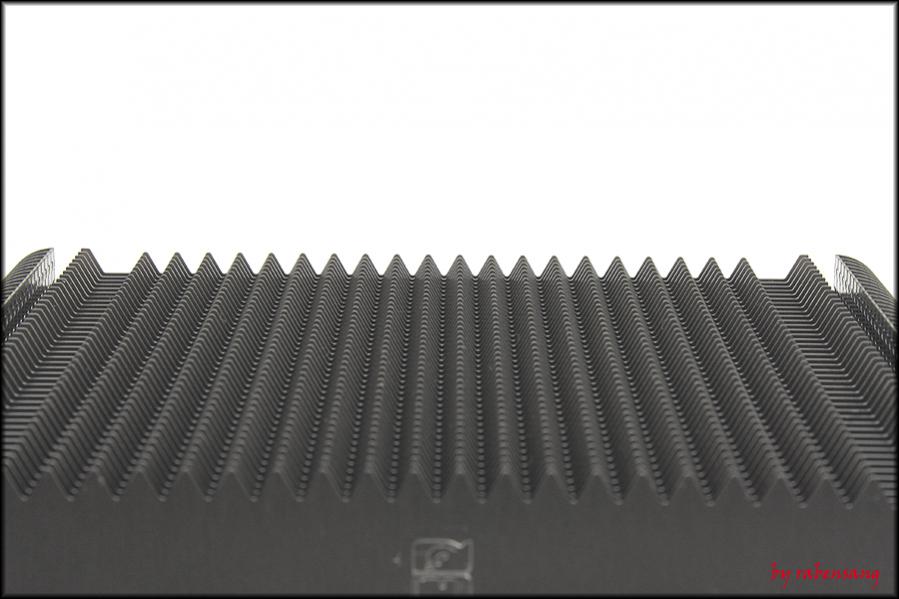

Im Gegensatz zu anderen Noctua Kühlern, fallen die Alu-Fins etwas dünner aus, sind aber genau so hochwertig verarbeitet. Durch diese lang getestete und erprobte Optimierung verringern sich der Druckabfall sowie das Gewicht. An mehreren Stellen sind die Lamellen mit einander verbunden und dadurch sehr stabil. Im Bereich der Lüfter hat der Hersteller die Fins in Zackenform gestaltet. Demzufolge wird die anströmende Luft optimiert und erhöht nochmals die Kühlleistung.

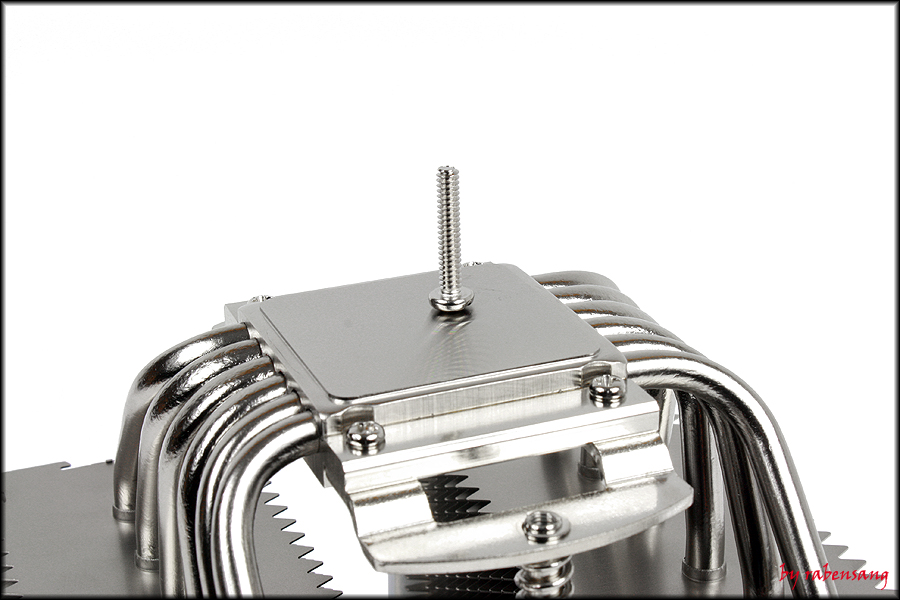

Noctua verzichtet auf die kostengünstige Direct-Touch Technik, bei der die Heatpipes direkt auf der CPU aufliegen. Eine Bodenplatte bringt bessere Stabilität und sorgt dafür, dass der NH-D14 auf jedem Sockel gleich gut funktioniert, denn die Heatspreader-Größe spielt anders als bei der DT-Technik kaum eine Rolle. Bei letzterer müssen alle Heatpipes bedeckt sein, damit der Kühler sein volles Potenzial ausspielen kann. Die Unterseite der Noctua-Bodenplatte wurde mit kleinen Riffeln versehen und sorgt somit für ein sehr gleichmäßiges Verteilen der Wärmeleitpaste.

Ebenfalls von Vorteil: Die Alulamellen sind mit den Heatpipes verlötet. Bei starken Temperarturänderungen kann sich das positiv, gegenüber gesteckten Fins, auf die Leistung auswirken. Das Verlöten ist jedoch nicht nur für die unmittelbare thermische Performance wichtig, sondern vor allem auch dafür, dass die Leistung des Kühlers über längere Zeiträume konstant bleibt. Das weit verbreitete Pressverfahren hat den Nachteil, dass sich durch die unterschiedlichen Ausdehnungskoeffizienten von Kupfer und Aluminium die Steckverbindung insbesondere bei starkem Thermal Cycling über längere Zeiträume etwas lockern kann. Das hat dann natürlich einen teils erheblichen Abfall bei der Kühlleistung zur Folge.

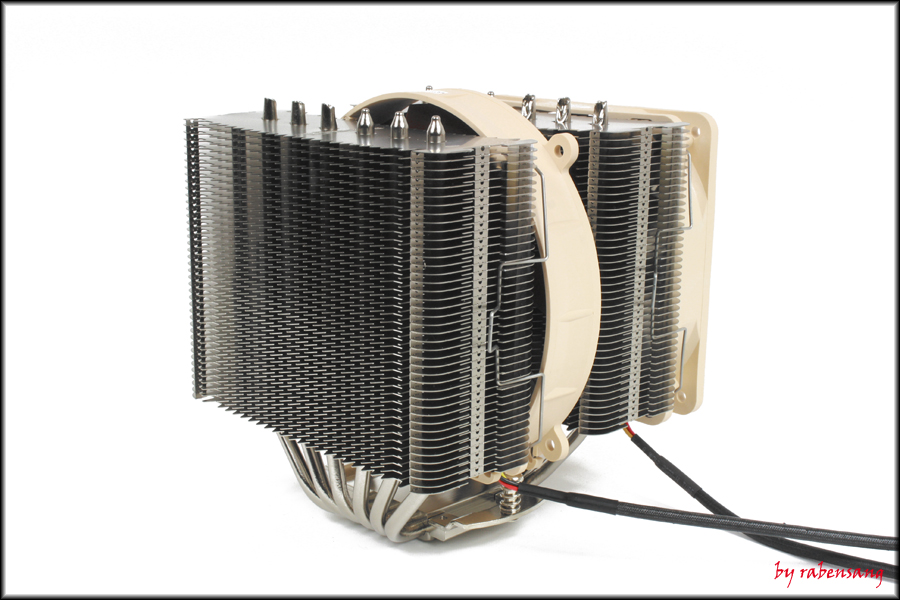

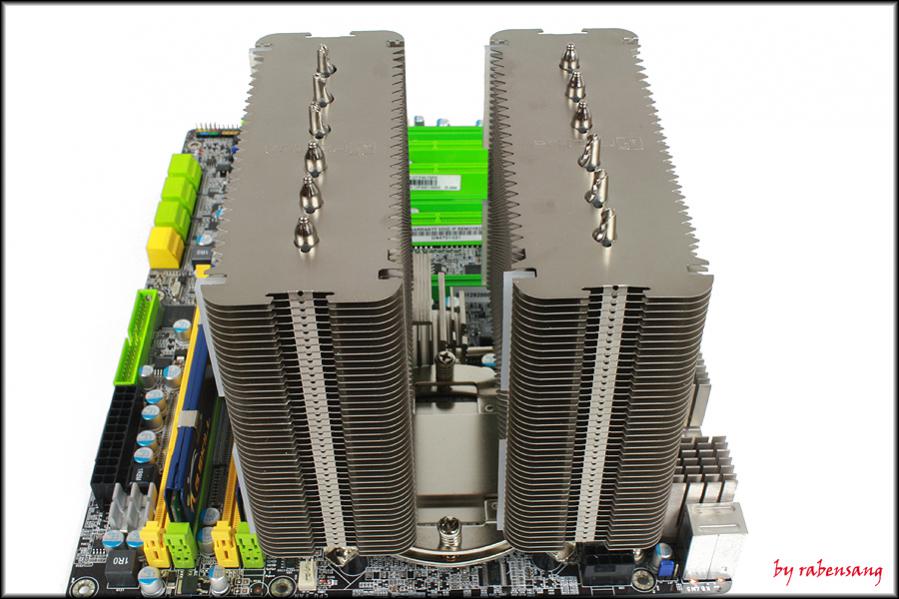

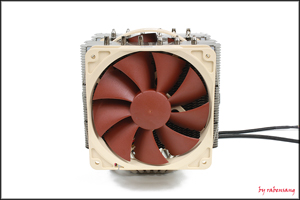

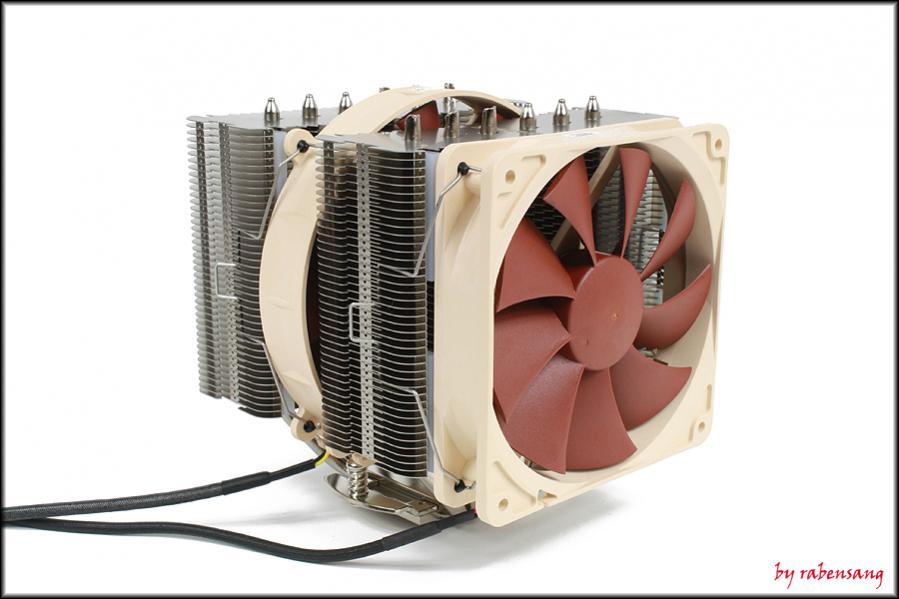

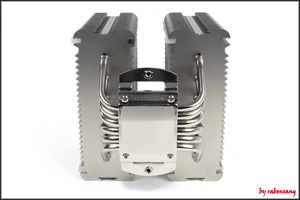

Um die Kompatibilität zu erhöhen, versetzt der Hersteller die beiden Kühltürme etwas asymmetrisch. Dadurch kann nach dem entfernen des vorderen Lüfters auch hoher Speicher verwendet werden. Der Noctua NH-D14 ist der erste Turm-Kühler, der die Komponenten auf dem Mainboard mit zu kühlen vermag. Der mittig sitzende 140 mm Lüfter steht unterhalb der Fins über und versorgt die umliegenden Teile mit Frischluft.


In Sachen Verarbeitung glänzt Noctua wie eh und je. Der NH-D14 zeigt, wie extrem gut man einen Luftkühler verarbeiten kann. Die edle Optik bleibt auch beim „Neuen“ weiterhin erhalten. Das zeigt, dass Noctua seinen Standard lange und über Jahre halten sowie verbessern kann. Die beiden eingeprägten Logos in den Kühltürmen verstärken den exzellenten Gesamteindruck.


Zuletzt bearbeitet:
Montage:

Alle Sockeltypen sind in der ausführlichen und bebilderten Anleitung sehr detailiert beschrieben.

Um zu wissen, ob der NH-D14 auf das jeweilige Mainboard passt, gibt es hier eine vorbildliche und gut gepflegte Kompatibilitätsliste:

Noctua.at - sound-optimised premium components "Designed in Austria"!


Je nach dem, in welcher Umgebung der Kühler zum Einsatz kommt, können die Drehzahlen beider Lüfter mit den beiliegenden Adaptern auf fast unhörbare 900 U/min gedrosselt werden. Sollte der NF-P12 aus hardwaretechnischen Gründen keinen Platz vorne am Kühler finden, kann er mit dem mitgelieferten Haltematerial auch als Gehäuse Lüfter fungieren.


Intel:

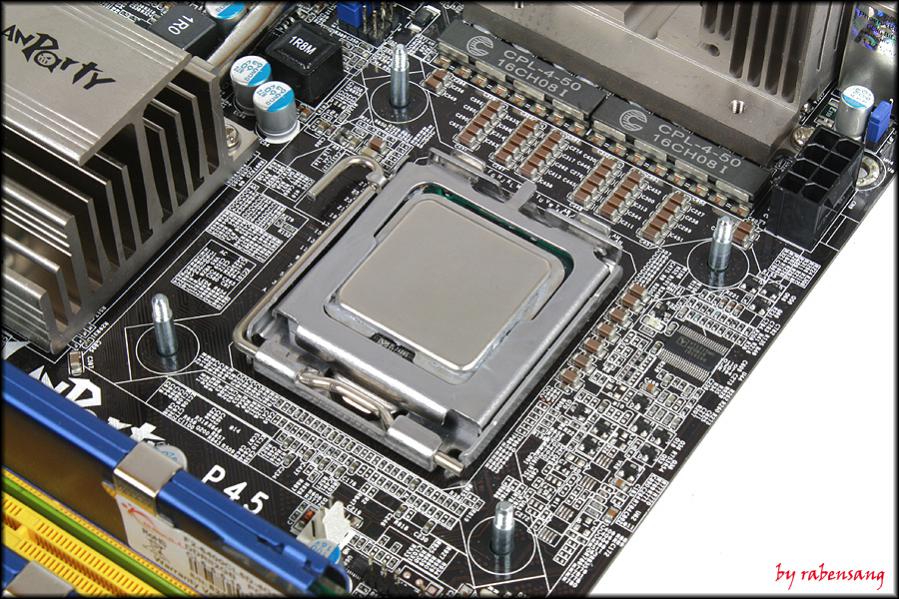

Beispiel Sockel 775:


Hierbei muss die Gummi-Auflage auf die Backplate gelegt, dann die Schrauben durch die dafür vorgesehenen Öffnungen und die gesamte Konstruktion von hinten durchs Mainboard gesteckt werden.





Danach die Abstandshalter auf die Schrauben stecken, die Montagebrücken auflegen und mit den Rändelschrauben befestigen.

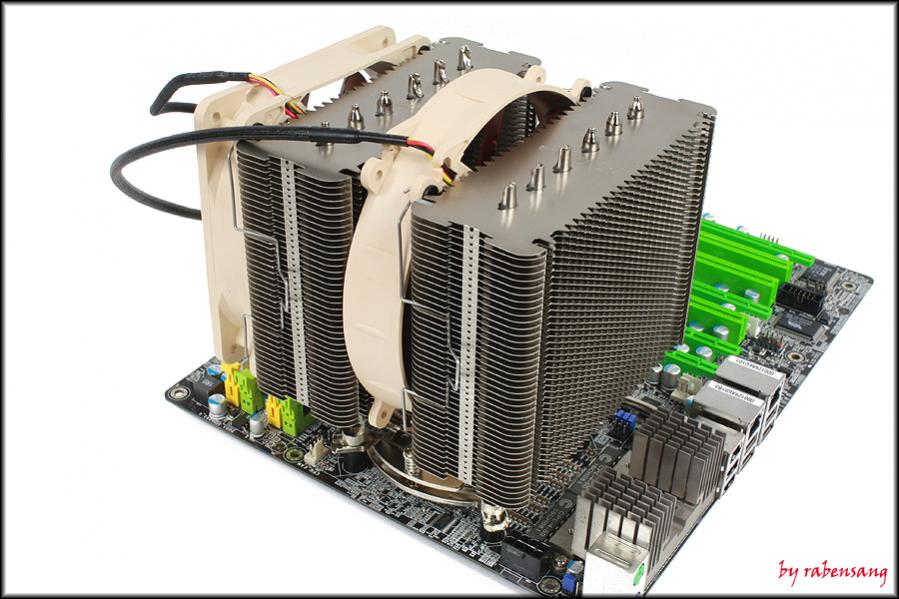

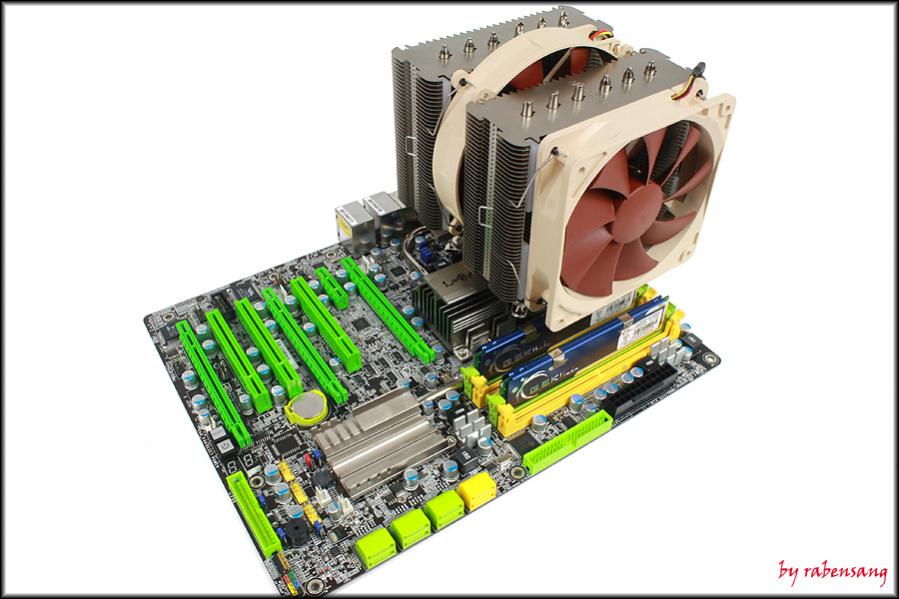

Nach der Abnahme des 140 mm Lüfters kann die Montage des NH-D14 erfolgen. Vorher die Wärmeleitpaste nicht vergessen. Nach gleichmäßigem Anziehen der beiden Federschrauben sitzt der Kühler perfekt und mit gutem, nicht unnötig hohem Anpressdruck auf der CPU.





Zu guter letzt den 140 mm Lüfter wieder anklemmen und wie alle anderen am Mainboard anschließen.





AMD:



Die Montage funktioniert ähnlich wie beim Intel Sockel. Jedoch muss die am Mainboard vorhandene Backplate verwendet werden.




Testmethode und System:


Intel Core 2 Quad Q6600
DFI Lanparty P45-T2RS
G.Skill 4GB DDR2-800
XFX Geforce GTX 260 Black Edition
Corsair TX650W



Alle Kühler werden auf einem offenen Teststand, ohne unterstützende Gehäuse-Lüfter geprüft und zeigen somit ihre reine Leistung. Als Unterlage dient ein Lanparty UT P45-T2RS von DFI und ein Q6600, der mit 3000 MHz bzw. 1,31 Volt betrieben wird.

Als einheitliche Wärmeleitpaste kommt die Prolimatech PK1 zum Einsatz. Diese lässt sich gleichmäßig und einfach verteilen.

Jeder Kühler durchläuft den Test mit seinem Standard- und verschiedenen Einheits-Lüfter Konfigurationen. Der Noctua NF-P12 dient als Standard-Fan bei Kühlern, ohne mitgelieferte. Die Drehzahlen bewegen sich von 1300 – 900 U/min.

Alle Kerne des Prozessors werden mit Prime´s Small FFT´s auf 100% ausgelastet. Das Programm läuft solange, bis sich die Temperatur nicht mehr ändert. Danach wird die Kerntemperatur mit Hilfe von HWMonitor ausgelesen, ein Mittelwert gebildet und die Lufttemperatur abgezogen. Dadurch errechnet sich die Delta-Temperatur.


Die Tests werden sehr sorgfältig durchgeführt, trotzdem bleiben bestimmte Einflüsse, die einer Schwankung unterliegen. Alle Ergebnisse sollten daher auf +/-1°C genau sein.

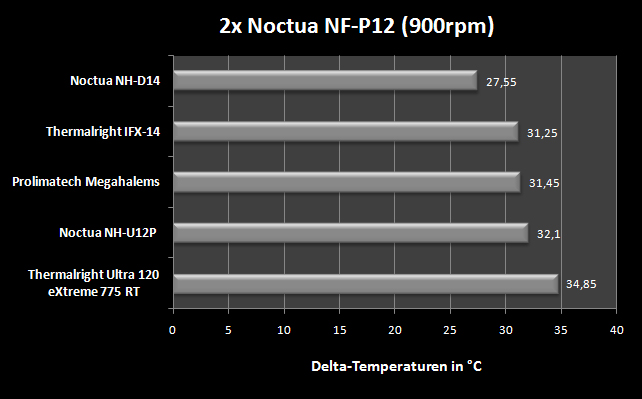

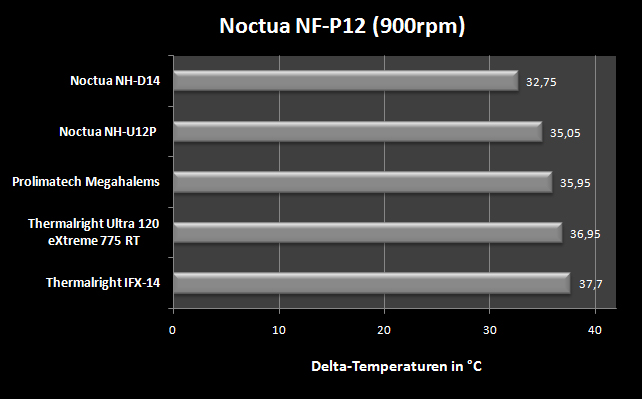

Testergebnisse:




* Gemessen mit Noctua NF-P12, da kein Lüfter im Lieferumfang enthalten

Die Leistung des NH-D14 ist enorm und liegt weit vor den besten High-End- Kühlern. Selbst der IFX-14 muss sich haushoch geschlagen geben. Auch bei niedrigen Drehzahlen zeigt der neue Noctua Sprössling keine Schwäche. Ganz im Gegenteil. Der NH-D14 erreicht teilweise die Leistung mit einem Lüfter, bei der andere zwei Fans benötigen. Die Leistungskrone geht endlich wieder in europäische Gefilde zurück. Da muss sich die taiwanesische Konkurrenz einiges einfallen lassen, um dagegen antreten zu können.




Fazit:

Noctua bringt nicht nur einen neuen Kühler auf den Markt, sondern perfektioniert die Luftkühlung ein weiteres Mal und holt sich mit der herausragenden Kreation die Leistungskrone. Der NH-D14 überzeugt in allen Belangen. Die Verarbeitung ist exzellent, die Leistung enorm hoch und das beiliegende Zubehör reichhaltig. Dank der neuen SecuFirm 2 Montagehalterung werden nahezu alle gängigen und modernen Sockel unterstützt. Die beiden beiliegenden Lüfter sind stark, leise und vor allem sehr passend zum eigentlichen Kühler. Noctua beweist eindrucksvoll, dass sich die enorme Entwicklungs- und Testarbeit lohnt.

Der NH-D14 kostet zwar mit knapp 72 € nicht gerade wenig, aber angesichts des gesamten Pakets und der abgelieferten Leistung, ist der Preis fair. Von daher kann ich den Noctua NH-D14 unbedingt jedem, der sein System mit Luft kühlt, empfehlen. Außerdem gibt’s meinen Gold Award dafür.

award-gold-kopie-jpg.163434




Super Arbeit Noctua:daumen:

Zuletzt bearbeitet:
guter test!

mal ne frage an die,die schon mal so einen schweren kühler verbaut haben: hällt das mainboard so ein gewicht auf dauer stand,verbiegt sich da nichts?

@ rc scorch:

Den test hätte ich auch mit einem S-Flex machen können, da wär das Ergebnis das selbe. Von der Rangordnung her, würde sich nichts ändern.

@ Den

Das mainboard hält einiges. Der Orochi wiegt fast genau so viel und kam in der ersten Revision mit push-Pins....

Selbst bei dem 2 KG schweren Thermalright True Copper hält das Board ohne Probleme. Intel gibt sogar an, dass der True Copper den Sockel nicht einmal annähernd hoch belastet, da die freigegebenen Spezifikationen weiter oben liegen.

MFG

Zuletzt bearbeitet:
Schöner Review und vor allem schöner Kühler, werd ihn nächste Woche hoffentlich auch haben :)

Hey, wo kommt denn das Review auf einmal her? :)
Sehr schön - Danke!

Was für mich vor allem interessant war, dass du mit einem Core 2 Quad getestet hast, weil ich halt auch noch einen core 2 Duo habe. Die Core 2 haben ja doch eine deutlich kleinere Auflagefläche als die neuen Core i7, die sich gerade anscheinend zu so einer Art "Test-Standard" entwickeln.

Aber sag mal, der Thermalright Ultra 120 eXtreme 775 RT ist nicht die neue Rev. C oder? (Ehrlich gesagt, ich kann mit dem Zusatz 775 RT nichts anfangen!)

Ein bisschen schade finde ich, dass du nur bis 900 upm runter getestet hast! Mein CPU-Lüfter (wie auch Gehäuslüfter) darf halt aus silence Gründen nicht schneller als 500 upm drehen! Von daher wäre für mich noch so eine Art Silence-Konfiguration interessant gewesen.
Gerade der Noctua NH-D14 soll ja bei desto niedrigeren Drehzahlen umso mehr punkten.

Danke.

Nein, der 120 extreme ist nur mit Thermalright Lüfter und 775 Montage Kit ausgestattet.

Deswegen RT (775 Retail).

Der NH-D14 wird definitiv besser sein, bei niedrigerer Drehzahl. Wenn du vergleichst, siehst du, dass jeder andere Kühler extrem an Leistung verliert. Leider konnte ich aus Zeitgründen nicht weitere Tests durchführen.

MFG

sehr schöner test. hab mir allerdings par wochen vorher schon den nh-u12p gekauft, der allerdings mehr als ausreichend ist, da ich nicht übertakte. ich kann mich auf jedenfall nur anschliessen, dass das gesamtpacket bei einem noctua kühler einfach nur perfekt ist.

Toller Test, tolle Bilder.

Ich selbst benutz in einem Lian Li V350 einen Noctua C12P und bin sehr zufrieden.

Noctua hat wirklich eine tolle Verarbeitung.

Gruß

Sry aber das war kein Review sondern ne Werbung, auch wenn der Kühler sicher toll ist aber das war reine Werbung!

Tja, und ich nehm dem U12 im 2 Lüfter Betrieb bei gleicher Taktung und 0.1V mehr Vcore 8 Grad ab.
Auf einem AM2+ System und einem IFX-14 der eben geschliffen wurde.

Ne überteuerte Kopie vom IFX hald
My2 Cent ;)

WorldRacer schrieb:
Sehr schöner Test, was mich nur wundert: Im Computerbase Test und auch hier ist der NH-D14 unangefochtene Spitze, jedoch in anderen Tests wie auf PC-Games Hardware nur gutes Mittelfeld, wie kommt das? Testen die dort anders als hier?
http://www.pcgameshardware.de/aid,7...s-LMX-Superleggera-im-Test/Luftkuehlung/Test/

Du musst die Lüfterdrehzahl beachten. Der Zalman dreht bei 12V deutlich schneller als ein Noctua und ist dabei nicht zu überhören ;)

BTW, klasse Review, aber mein nächster CPU Lüfter wird der Corsair H50. Der passt noch in mein Gehäuse :D (Lian Li V351)

Zurück
Oben
