PC startet nicht (anderes System)

[SynthethicX]

Hi zusammen,

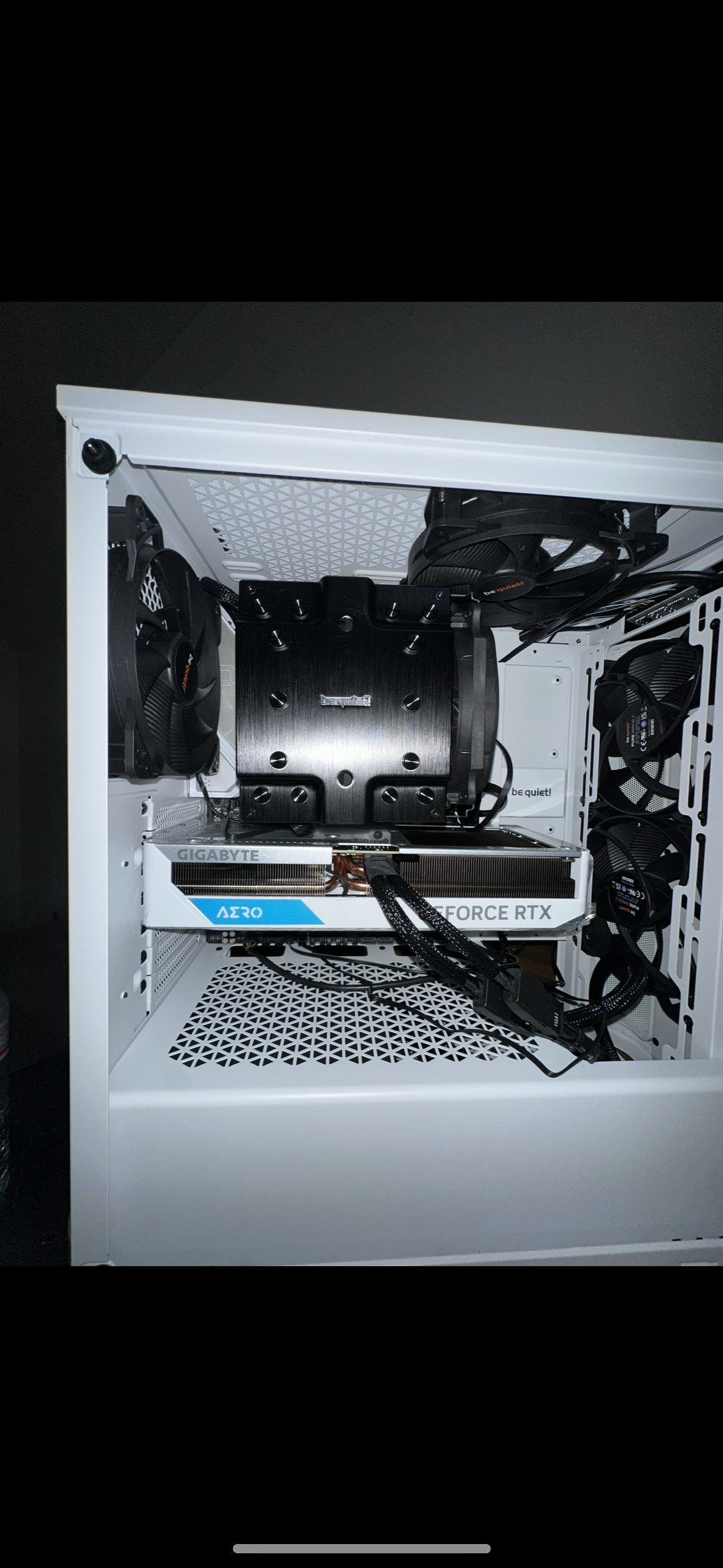

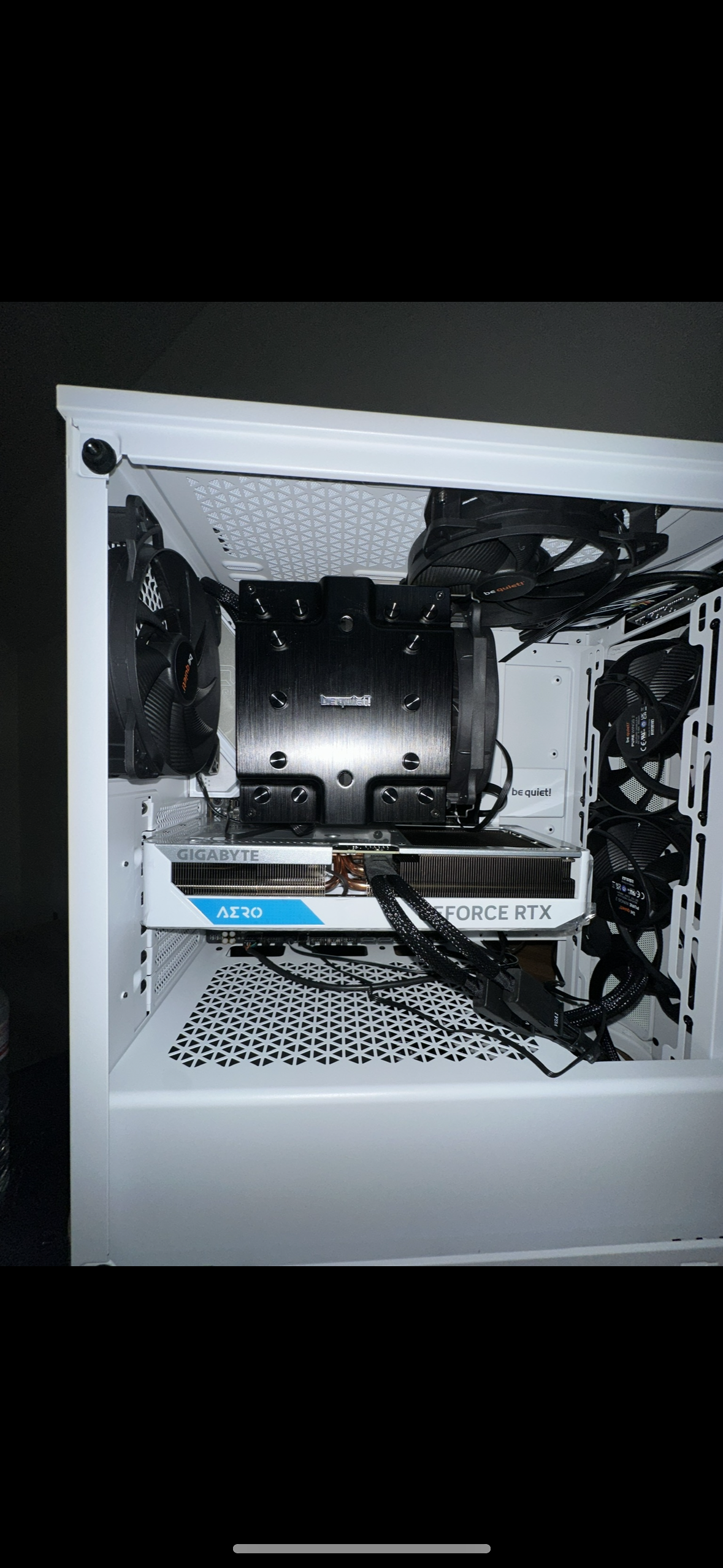

auch mein System startet nicht, allerdings leuchtet wenigstens etwas am Motherboard (siehe Bilder). Könnt ihr mir weiterhelfen? Gleich vorab: dadurch, dass etwas leuchtet, ist das Netzteil auch auf I .

SYSTEM:
CPU AMD Ryzen 9™ 7900X3D

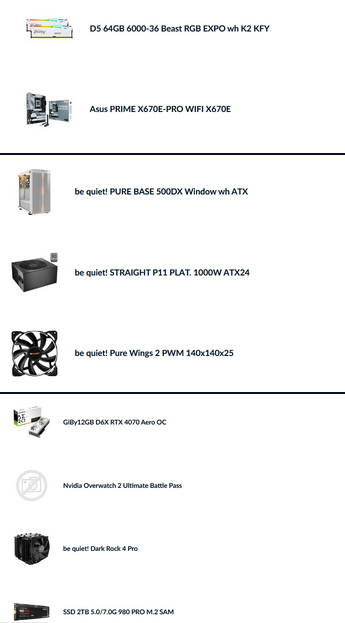

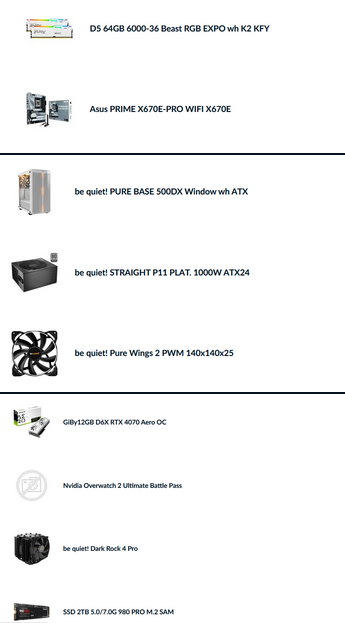

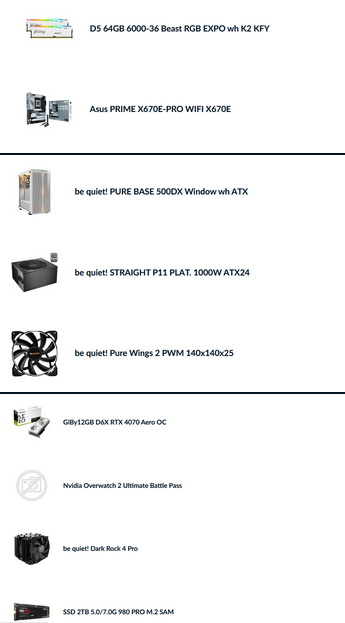

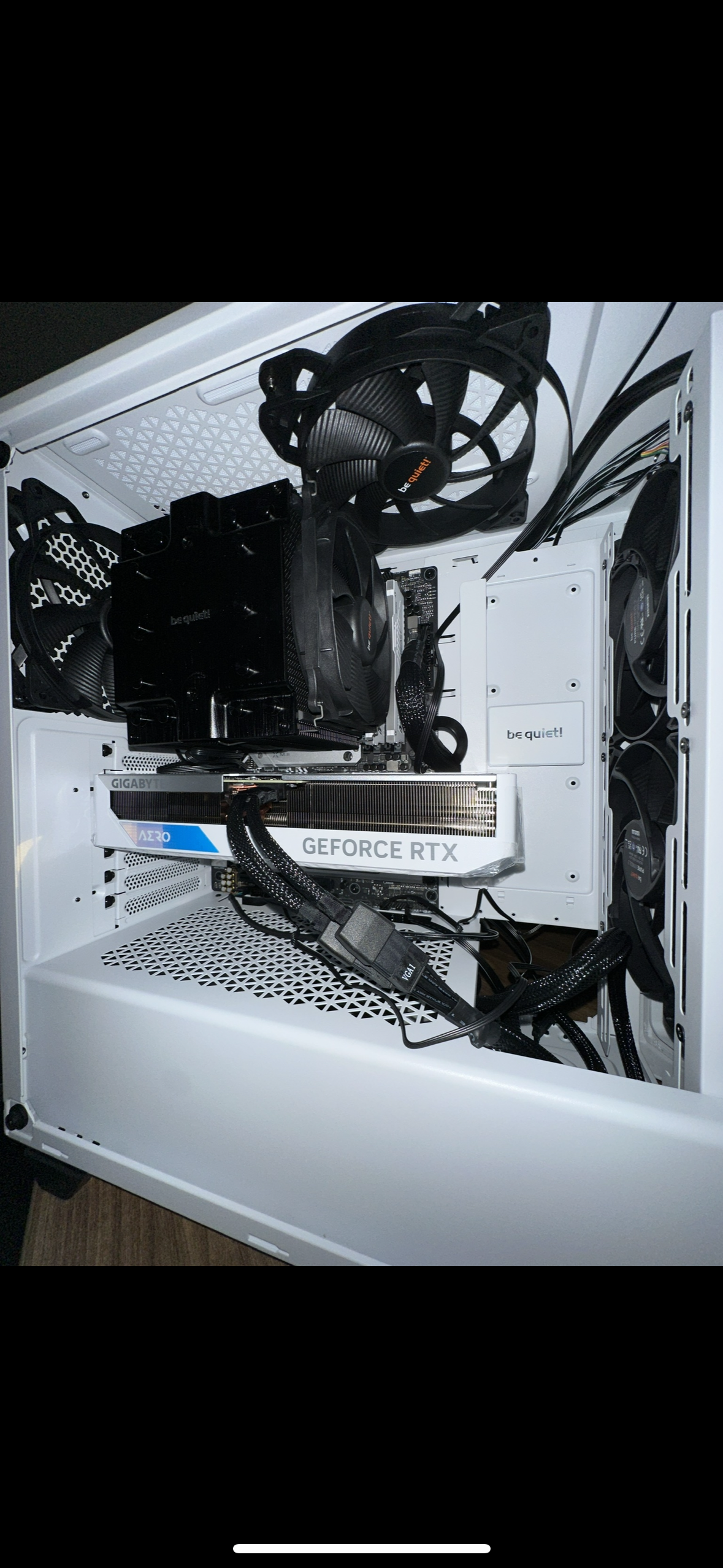

Rest siehe Bild

Drei Beobachtungen noch, die vielleicht relevant ist:

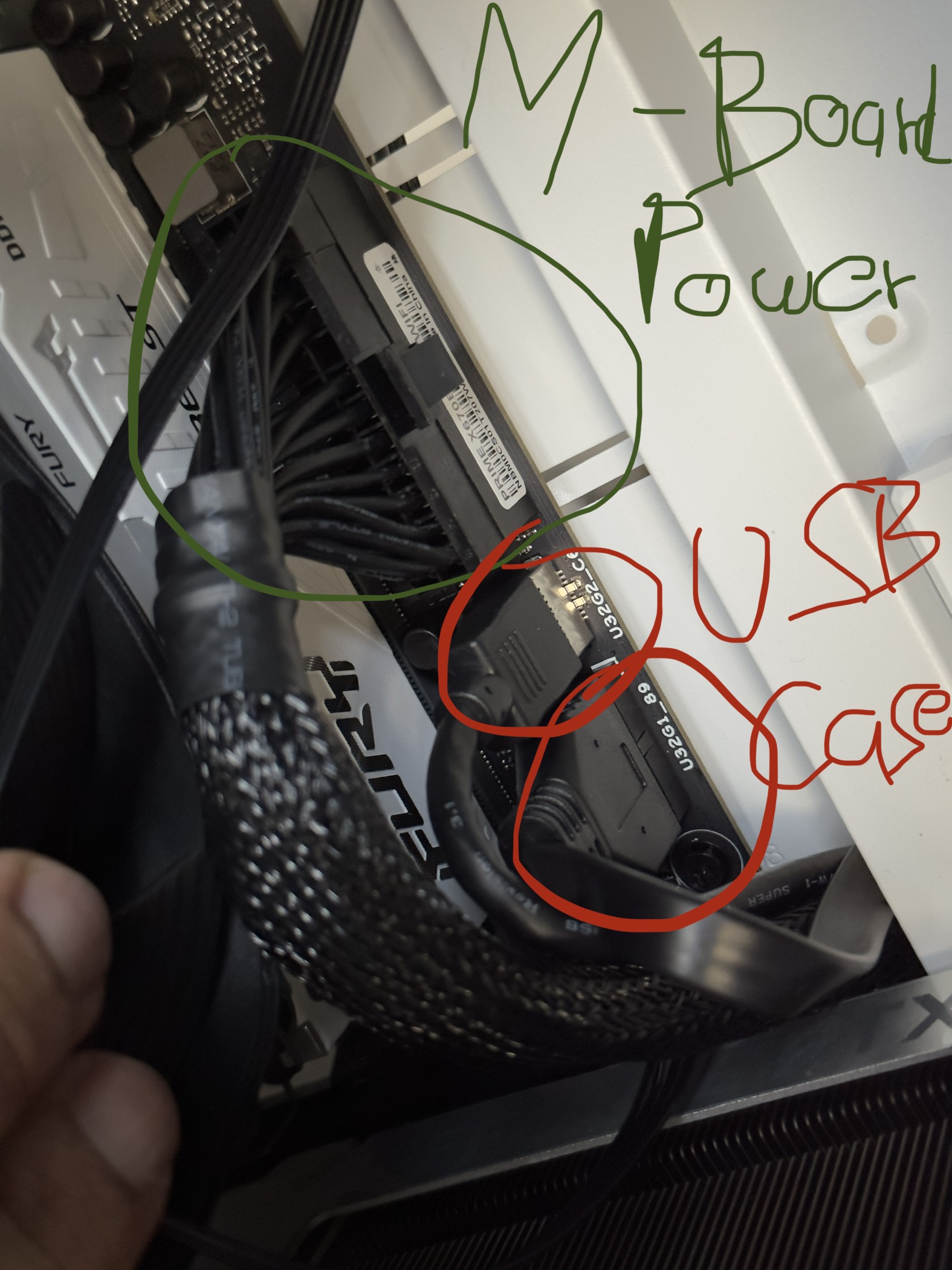

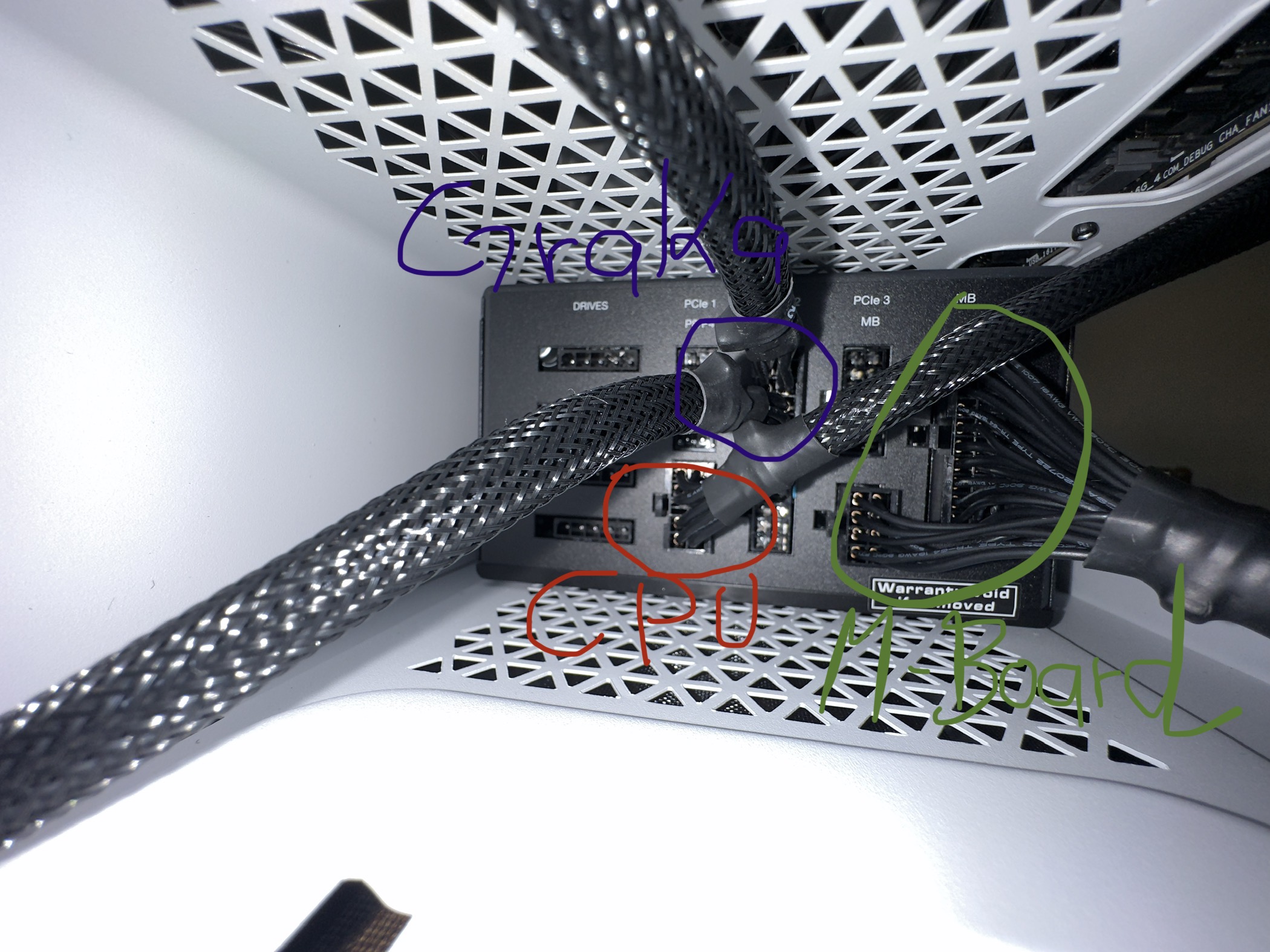

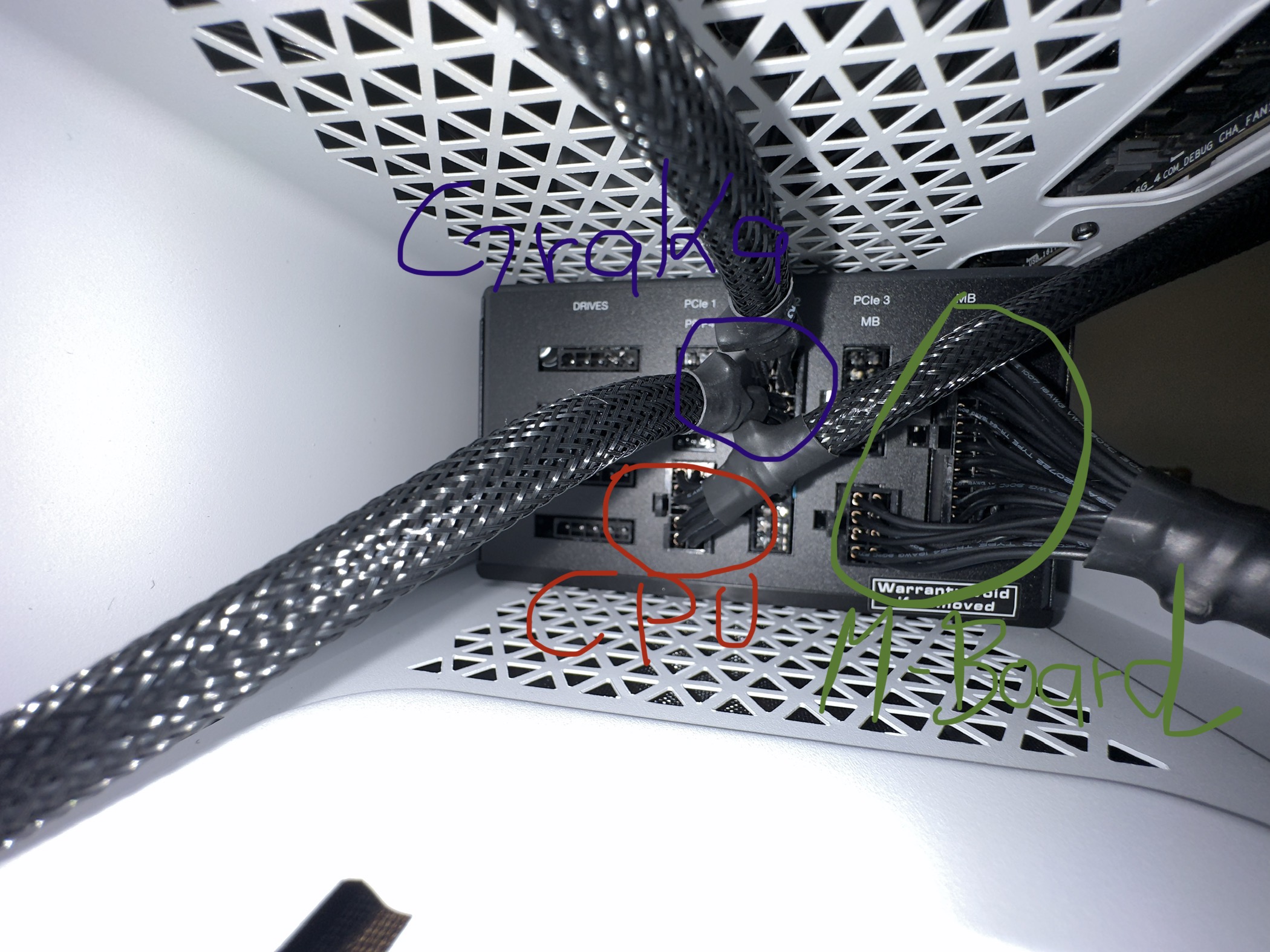

Hinten am Netzteil sind zwei Stecker mit MB gekennzeichnet sprich Motherboard. Das dazugehörige Kabel hat ist wie ein Y aufgebaut: EInmal müssten das 16 Pins sein und einmal 4-6 an der zweierseite sein. Am Motherboard kommt nur ein Kabel mit 16? Pins rein. Müssen am Netzteil beide eingesteckt werden?

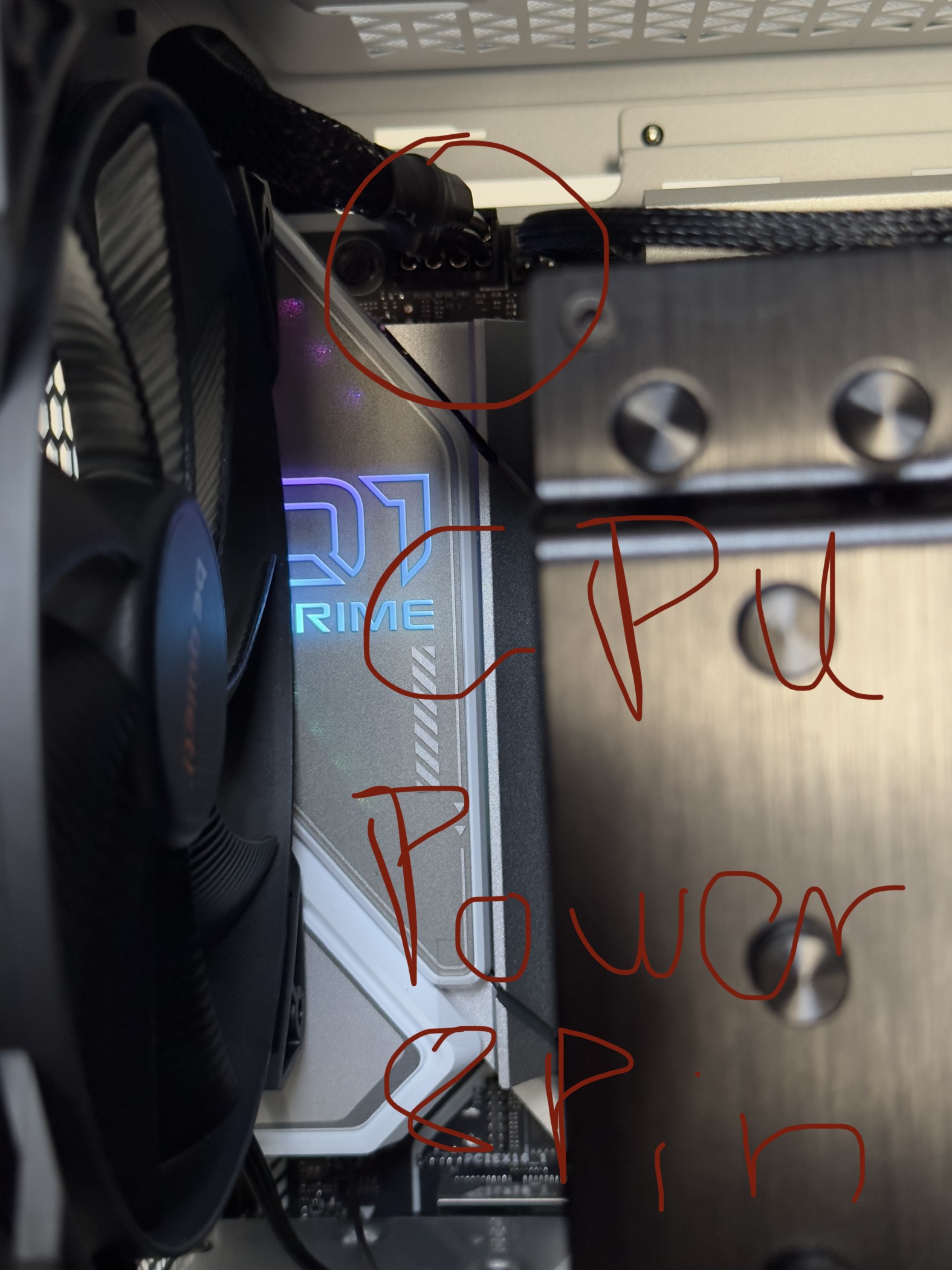

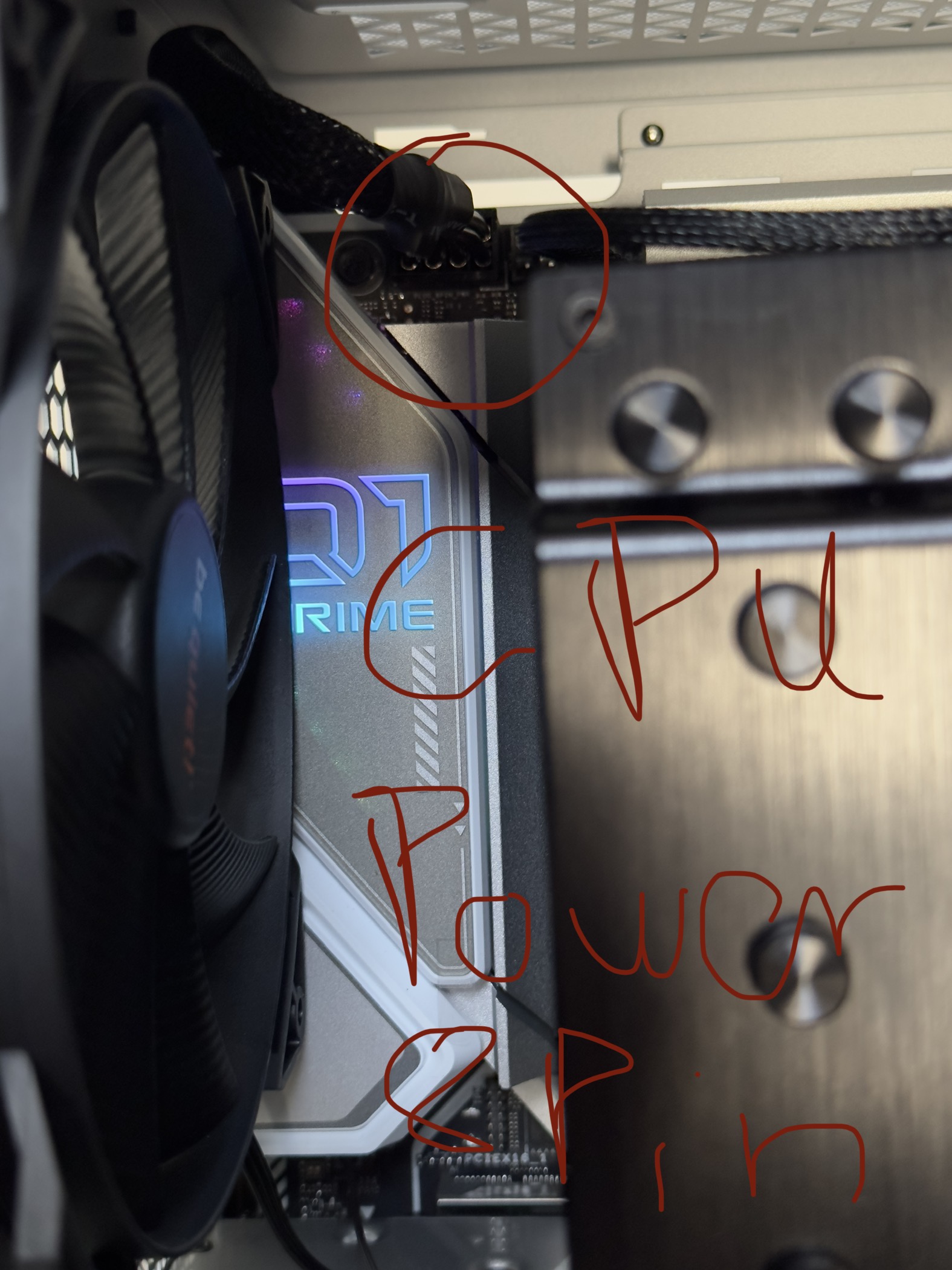

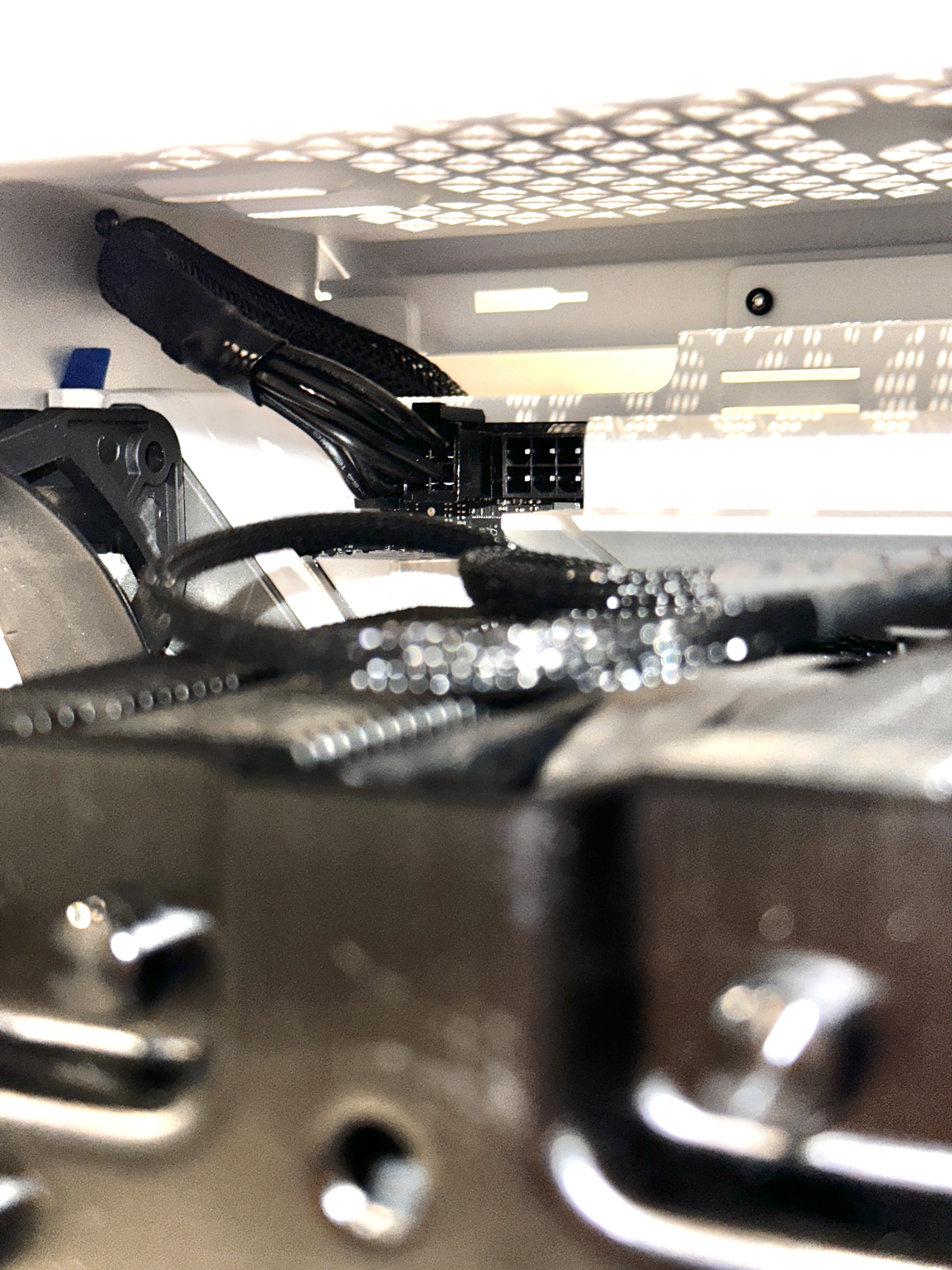

Die CPU ist mit einem P8 Stecker verbunden.

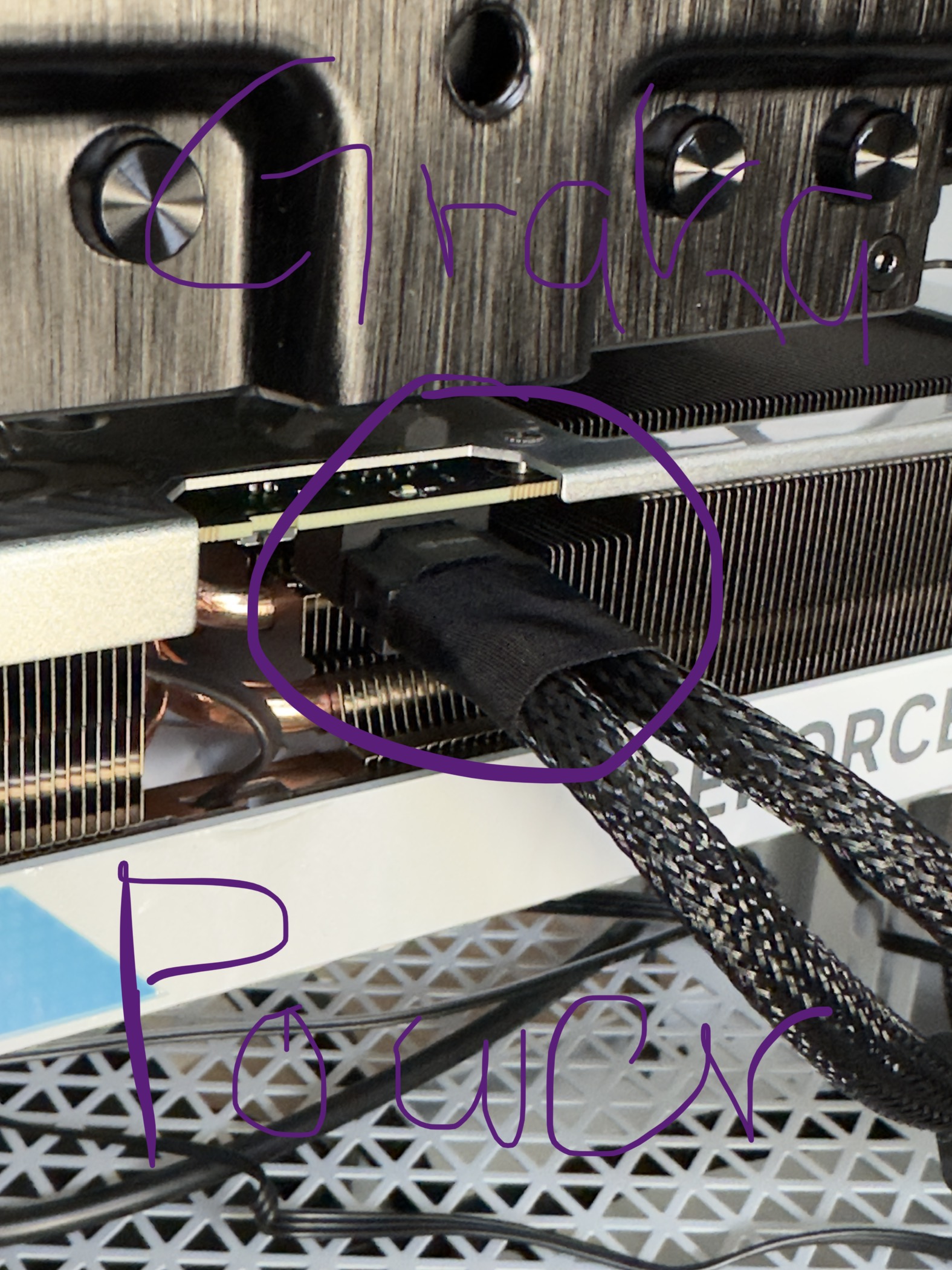

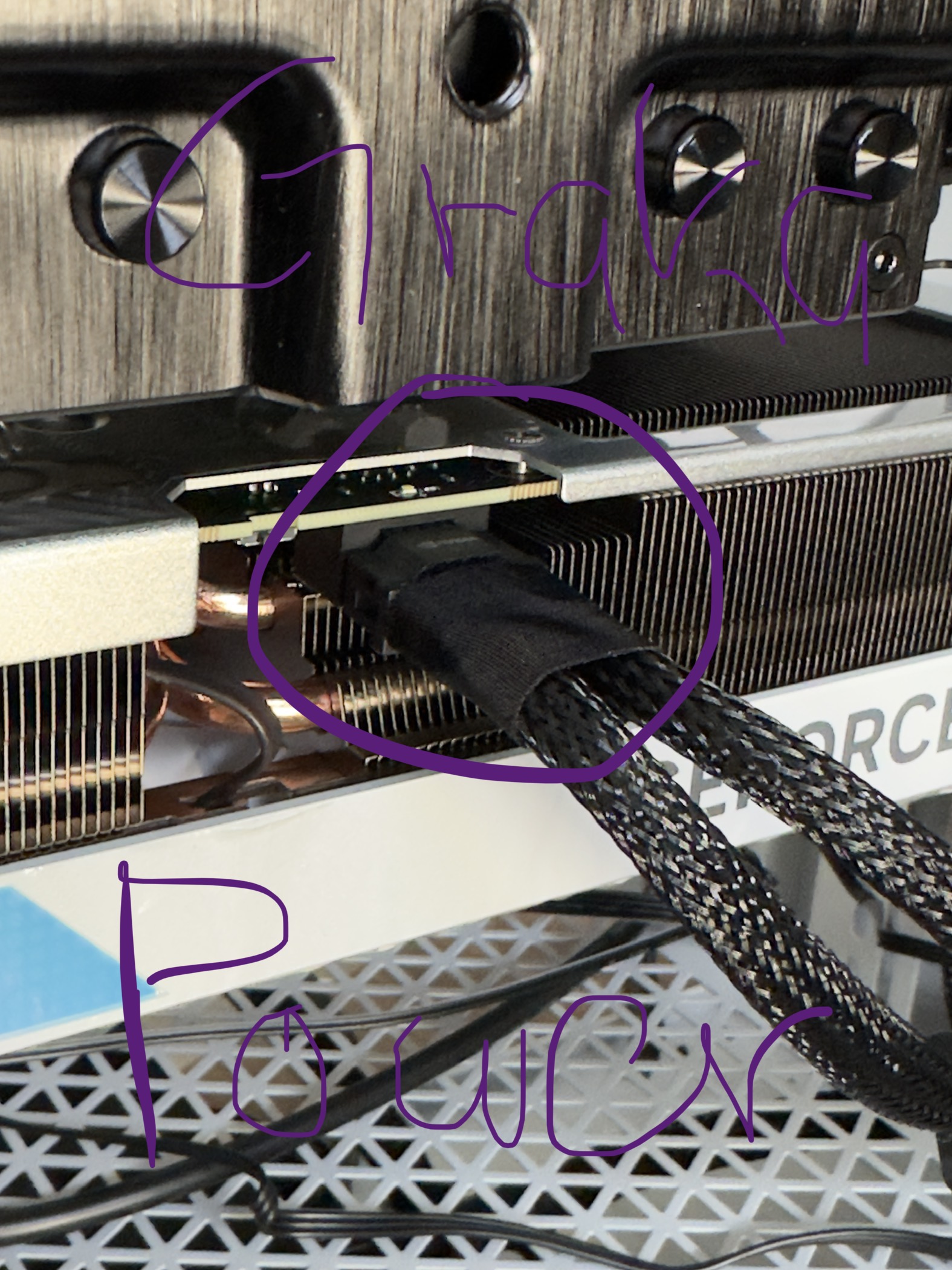

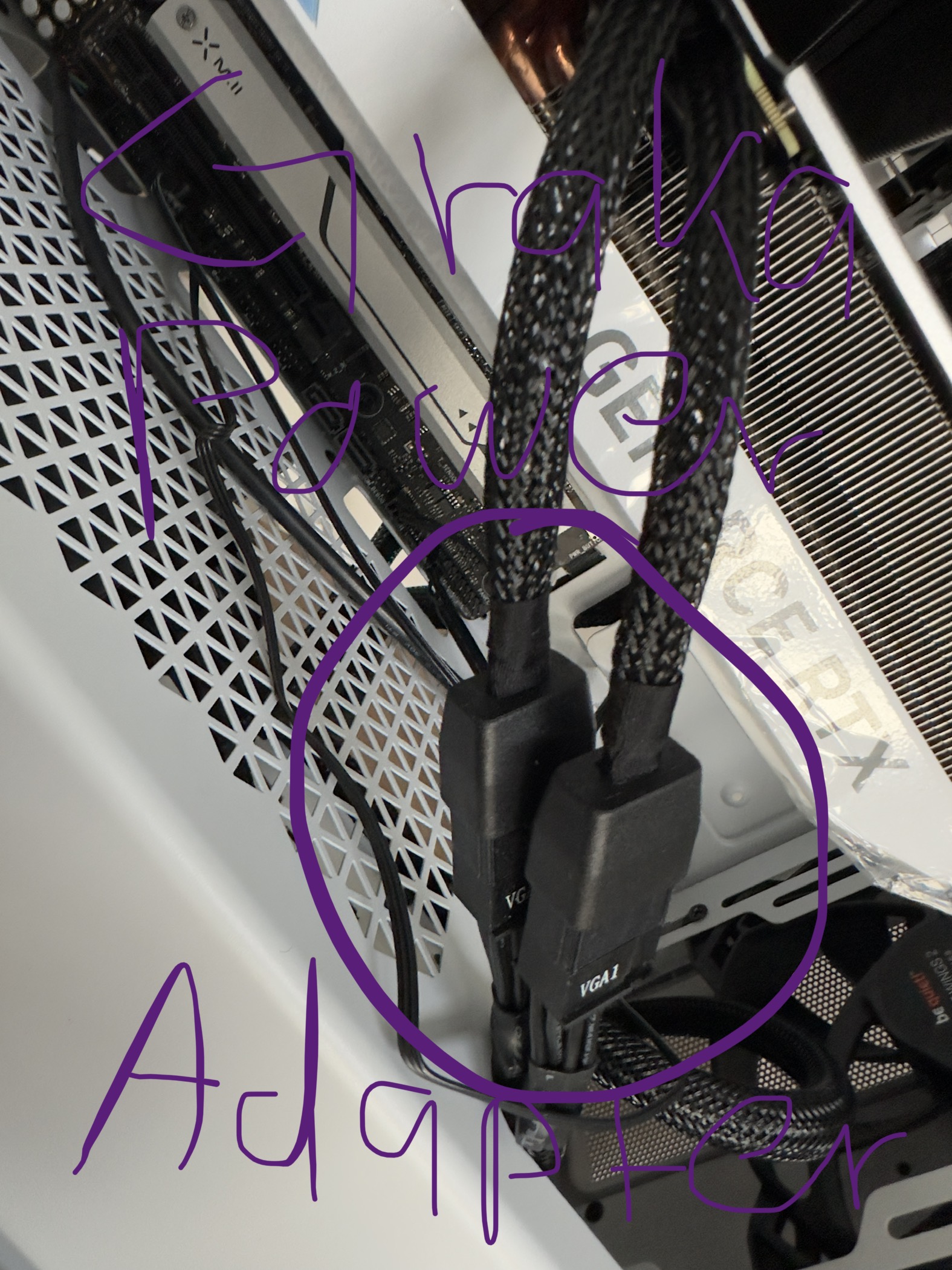

Die Graka hatte ein beiliegendes Y-Kabel für die VGA Stecker.

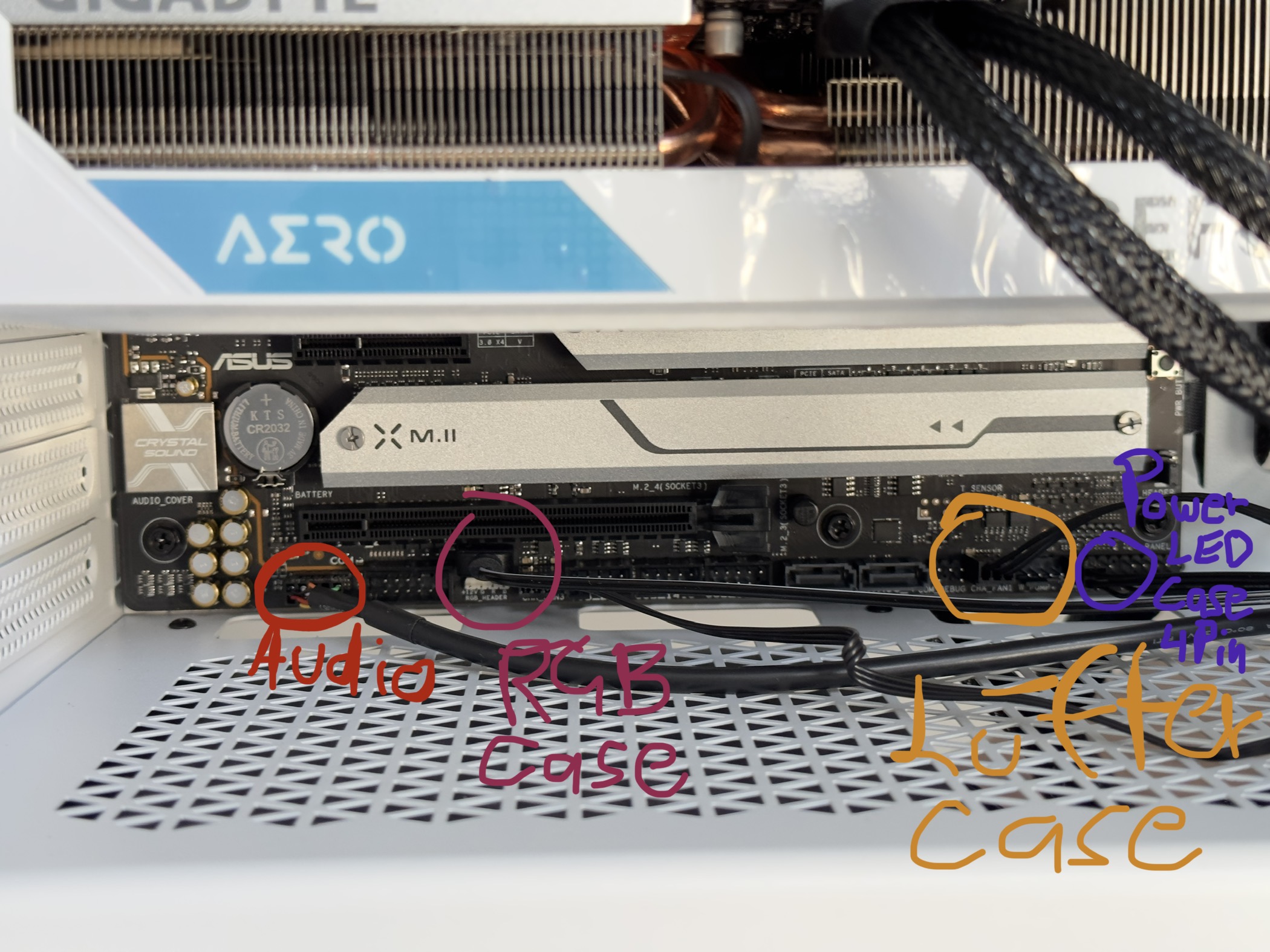

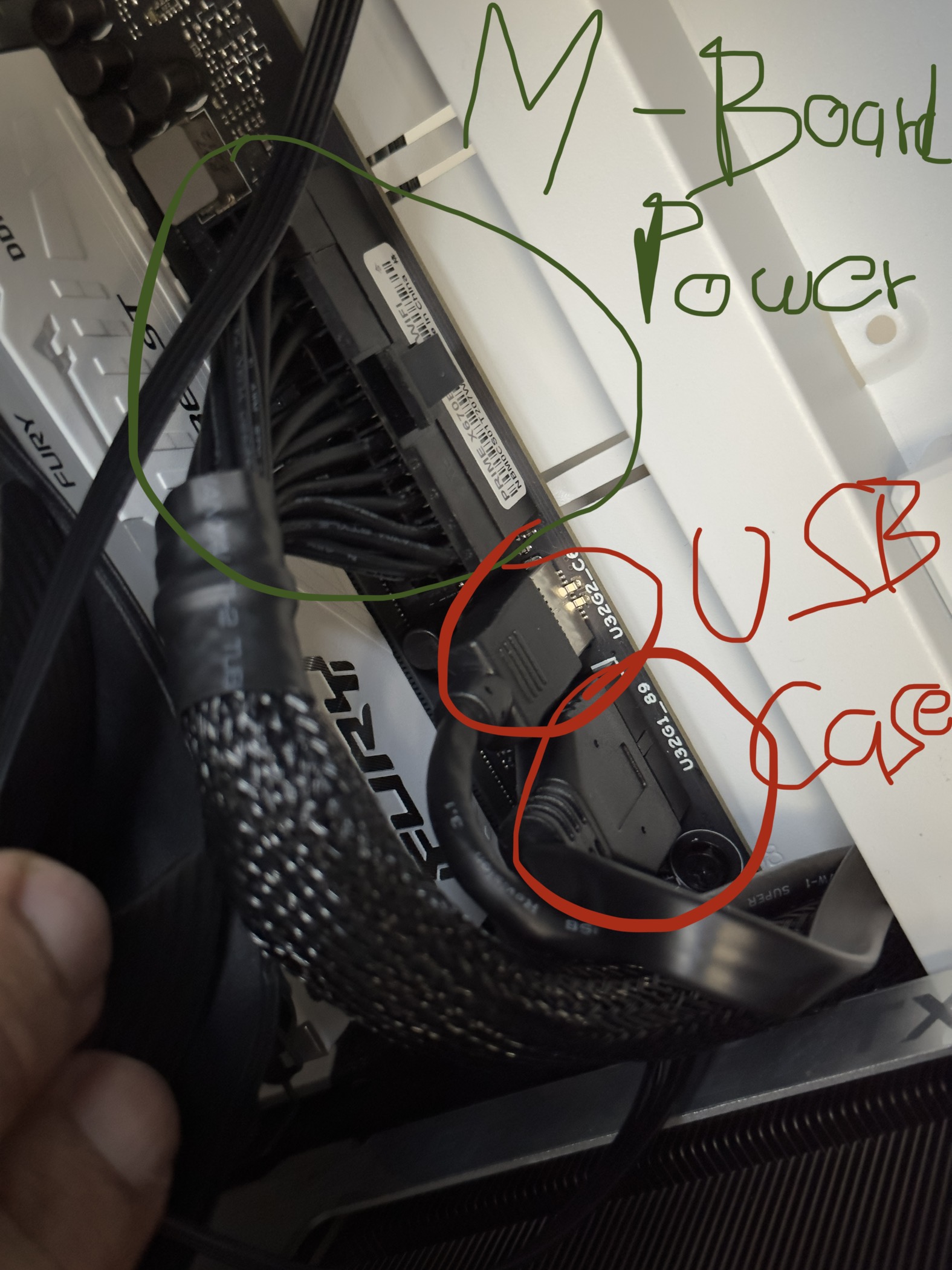

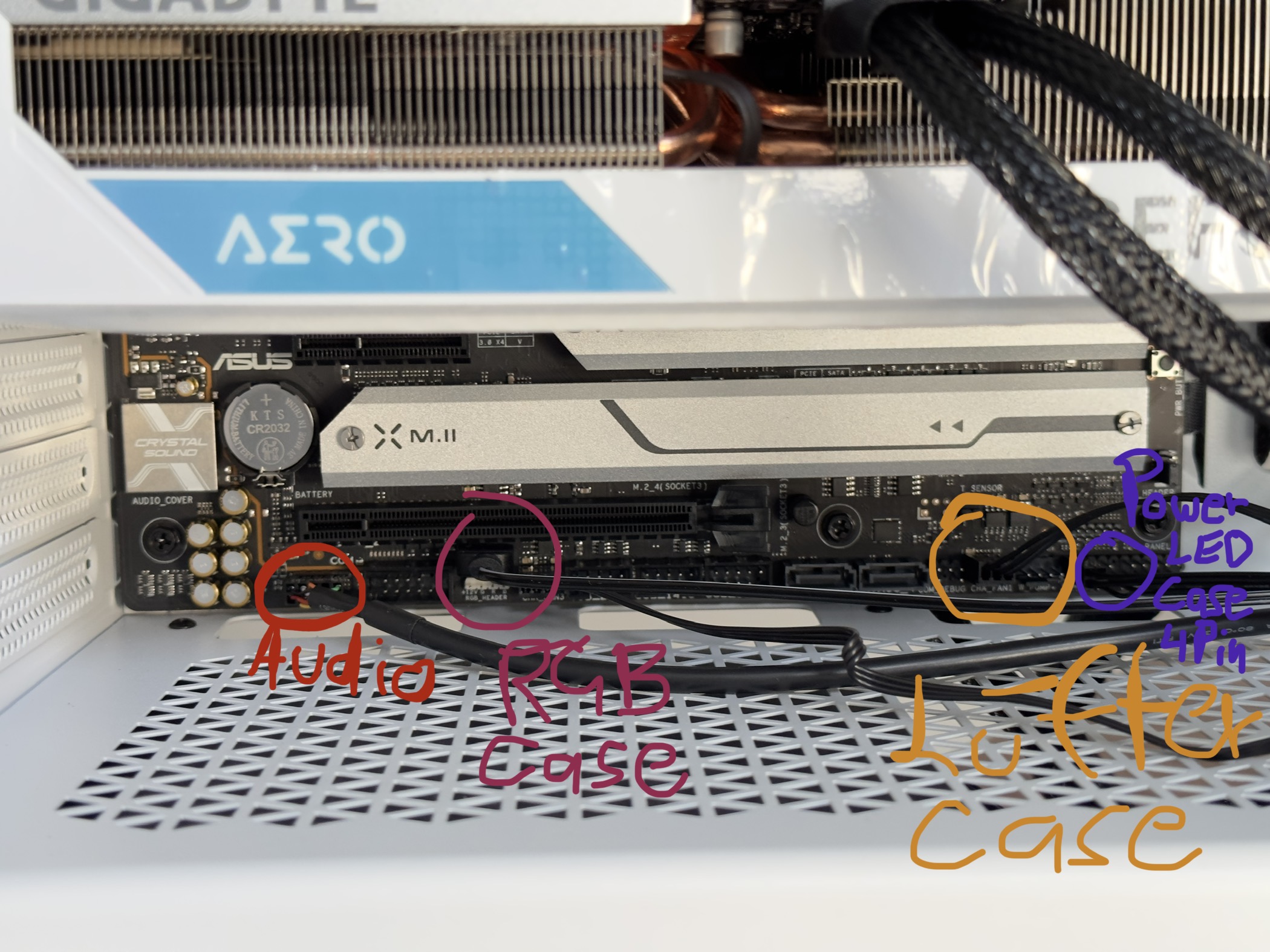

Hinweis: Die Farben zeigen auch Kabelführungen zwischen MB und Netzteil

Wer mir helfen kann bekommt zum Dank 5 EUR via Paypal für ein Getränk der Wahl



[Questionmark]

8-Pin CPU muss ein 4+4 Pin sein, kein 6+2 !?!



[TorenAltair]

Vorab, wir helfen hier gegen ein einfaches Danke in diesem Forum.

Bitte mach mal noch detailreiche Bilder des Mainboards im Gesamten (also v.a. der Verschraubung)
Du hast vorm Einbau geprüft, dass Abstandsbolzen dort und nur dort sind, wo das Mainboard auch Löcher hat?
Ist das ein Fertigrechner oder selbst gebaut?

Edit: Gutes Auge @Questionmark. Sieht fast wie 6+2 aus.



[Silver Server]

allerdings leuchtet wenigstens etwas am Motherboard

Was leuchtet auf dem Motherboard? LED von der bios Ausgabe? Welche LED?



[SynthethicX]

8-Pin CPU muss ein 4+4 Pin sein, kein 6+2 !?!

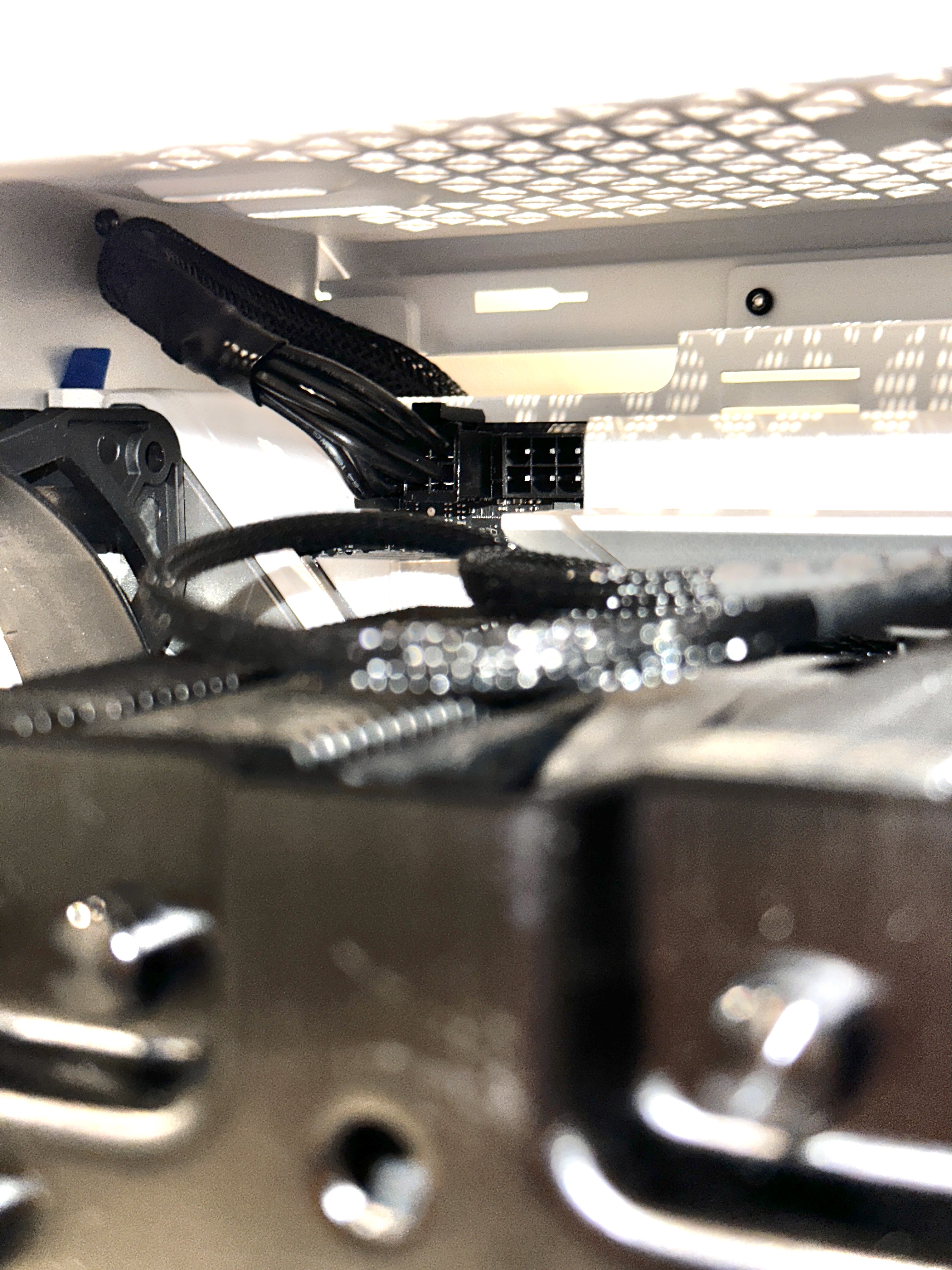

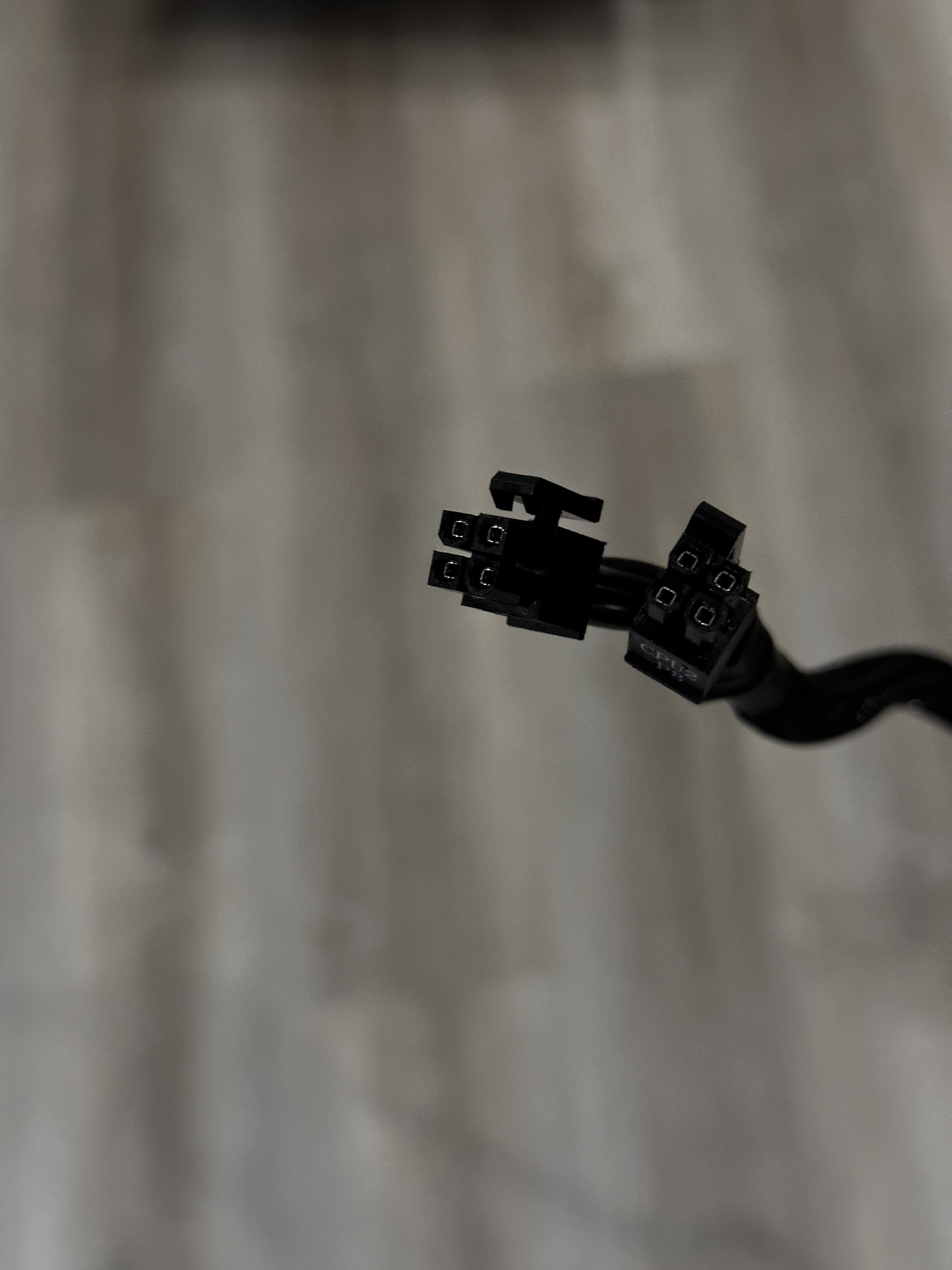

Ich mache das zum ersten Mal insofern weiß ich das nicht. Ein Doppeltstecker 4Pins und 4Pins lag bei mit CPU kennzeichnung, war aber von der Formung her so, dass es nicht nebeneinander gepasst hat. Von diesen Steckern waren einige Viereckig, andere abgerundet. Auch damit ging es übrigens nicht (hatte die 4+4 im rechten Slot - eines der Kabel hat sich aber recht schnell gelöst). Auf dem Bild nun mit P8 angesteckt. Ist das das Problem?

Vorab, wir helfen hier gegen ein einfaches Danke in diesem Forum.

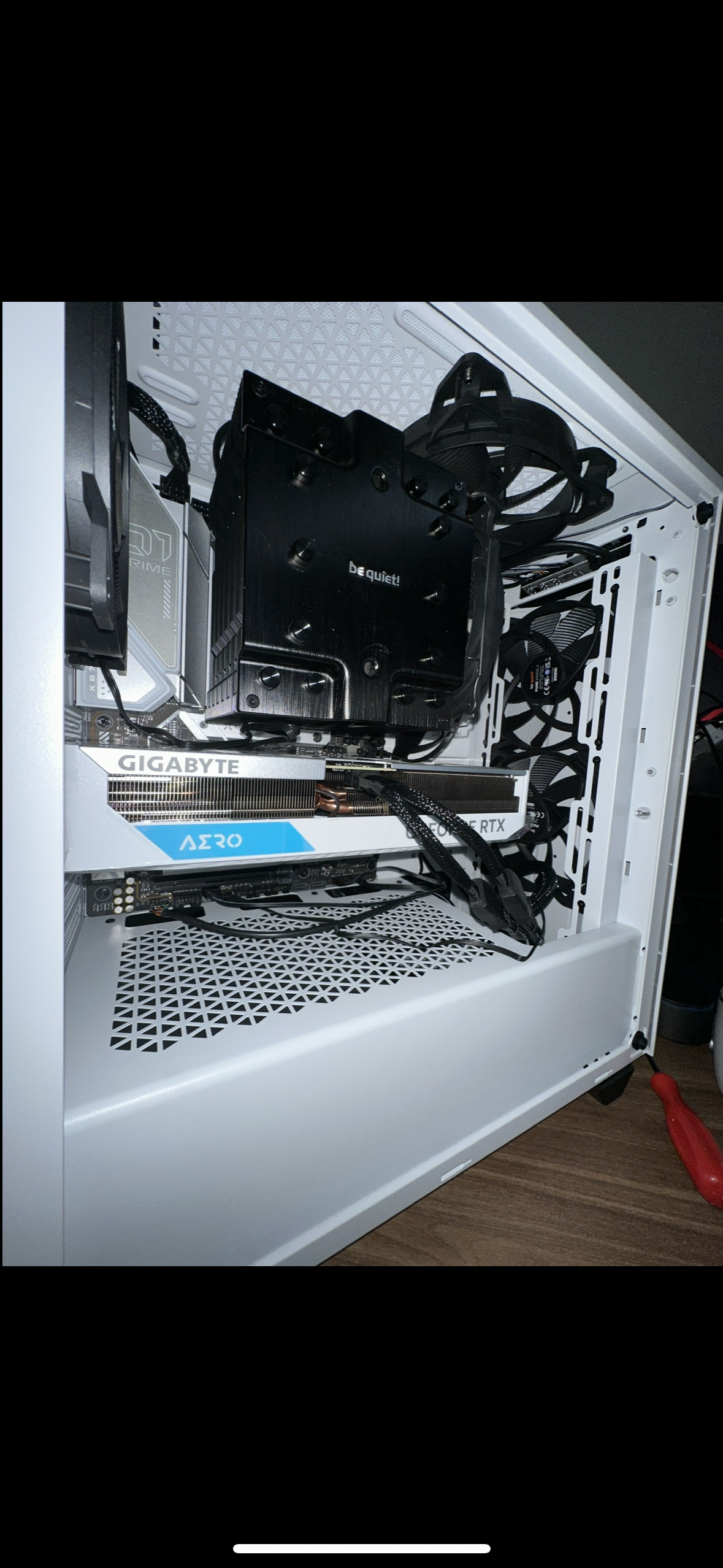

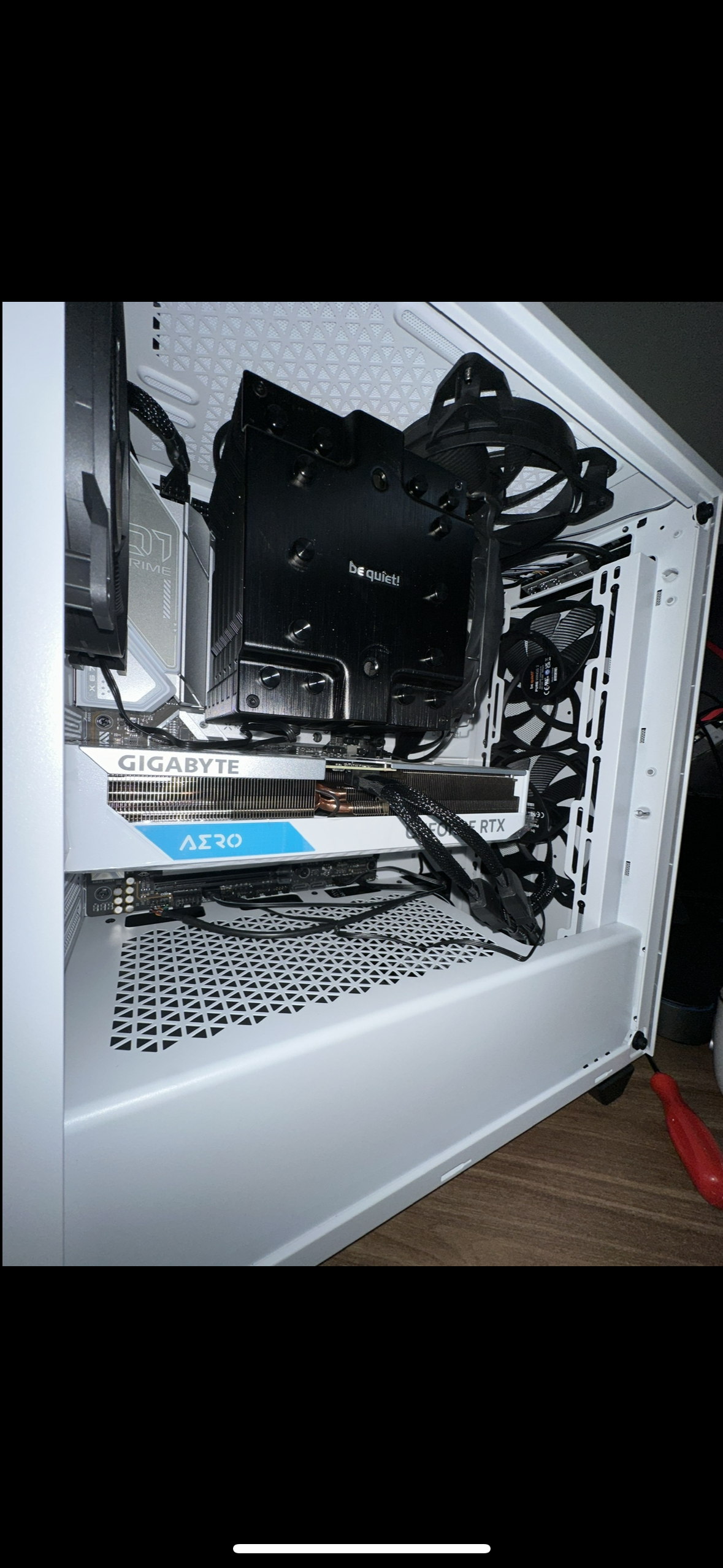

Bitte mach mal noch detailreiche Bilder des Mainboards im Gesamten (also v.a. der Verschraubung)
Du hast vorm Einbau geprüft, dass Abstandsbolzen dort und nur dort sind, wo das Mainboard auch Löcher hat?
Ist das ein Fertigrechner oder selbst gebaut?

Das war auch mehr ein Gag (es sei denn jemand besteht darauf). Unten gerne das Bild.
Das ist ein selbstaufgebauter Rechner und die Abstandshalter waren vorwegs soweit ich weiß schon korrekt platziert.

Was leuchtet auf dem Motherboard? LED von der bios Ausgabe? Welche LED?

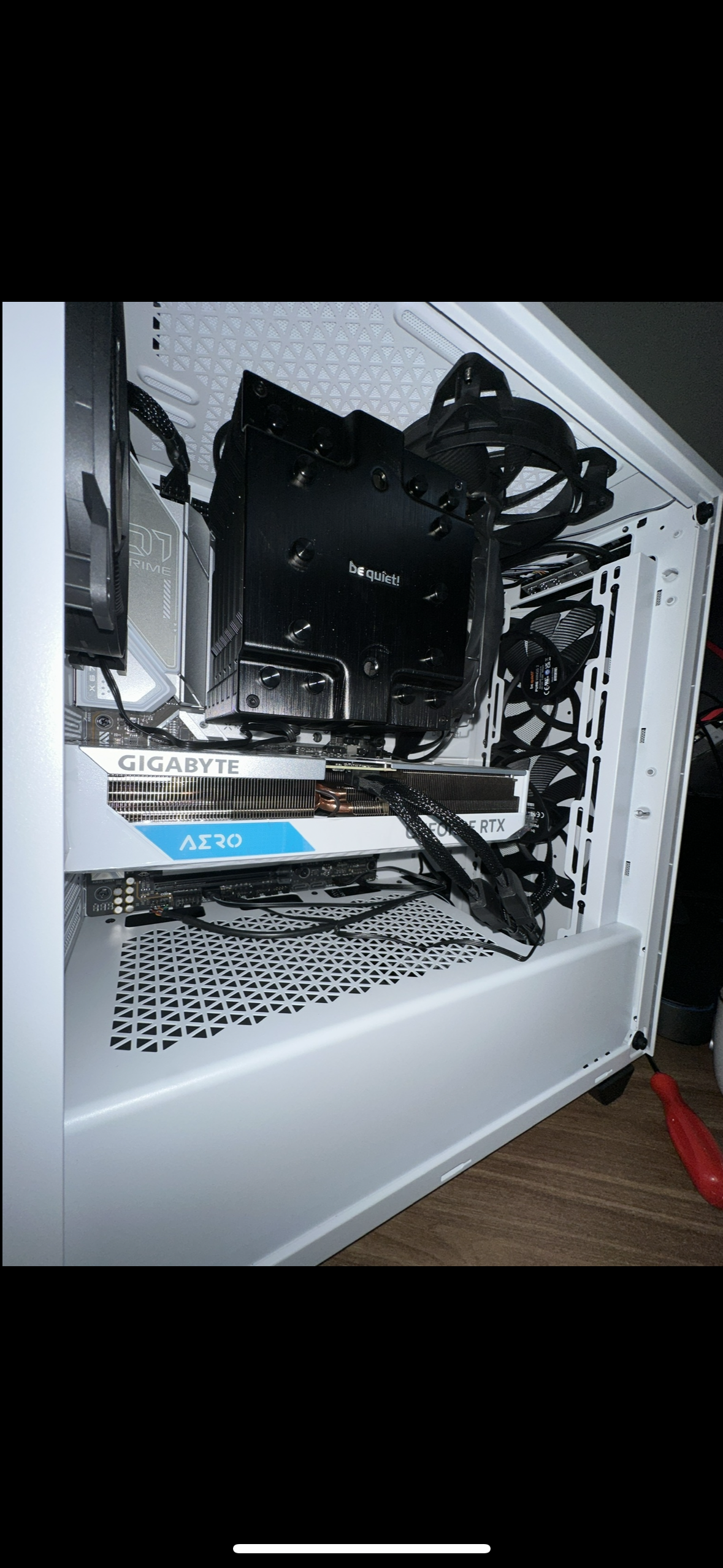

Auf Bild 2 sieht man das Teil, sieht für mich wie eine Zierleiste mit LEDs aus.



[HyperSnap]

Wenn der falsche Stecker drinne steckt und auch noch in der falschen Buchse ist wie soll das auch funktionieren.



[yxcvb]

Ohne aktuelles BIOS wird das nichts.



[Silver Server]

1-24Kapitel 1: ProdukteinführungKapitel 1
24. Q-LEDs
Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während
des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der
kritischen Komponente, bis das Problem gelöst ist.
CPU (RED)
DRAM (YELLOW)
VGA (WHITE)
BOOT (YELLOW GREEN)
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt
für die Problembehandlung an.

Welche Q-LED leuchtet?



[SynthethicX]

8-Pin CPU muss ein 4+4 Pin sein, kein 6+2 !?!

Edit: Gutes Auge @Questionmark. Sieht fast wie 6+2 aus.

Wenn der falsche Stecker drinne steckt und auch noch in der falschen Buchse ist wie soll das auch funktionieren.

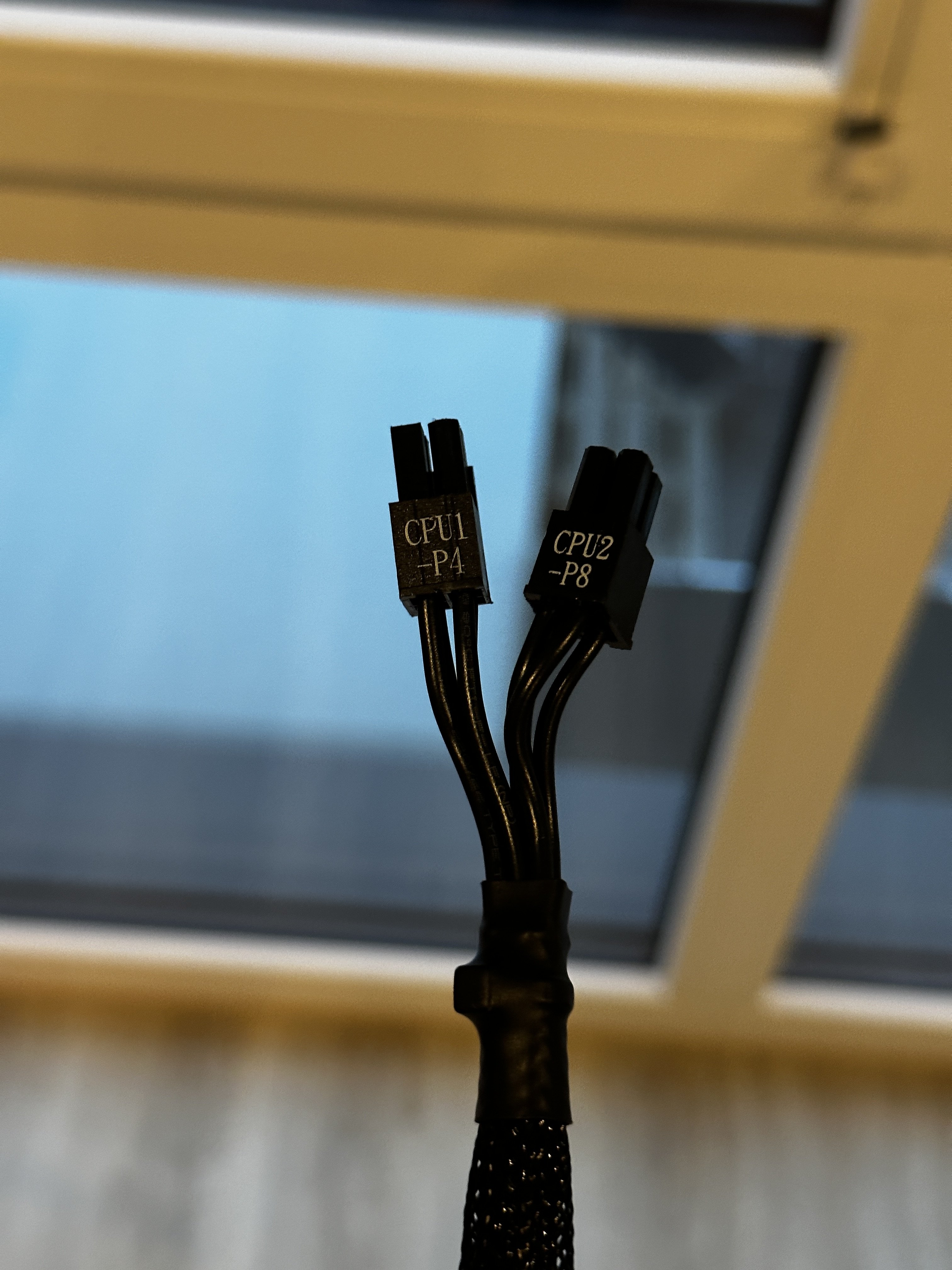

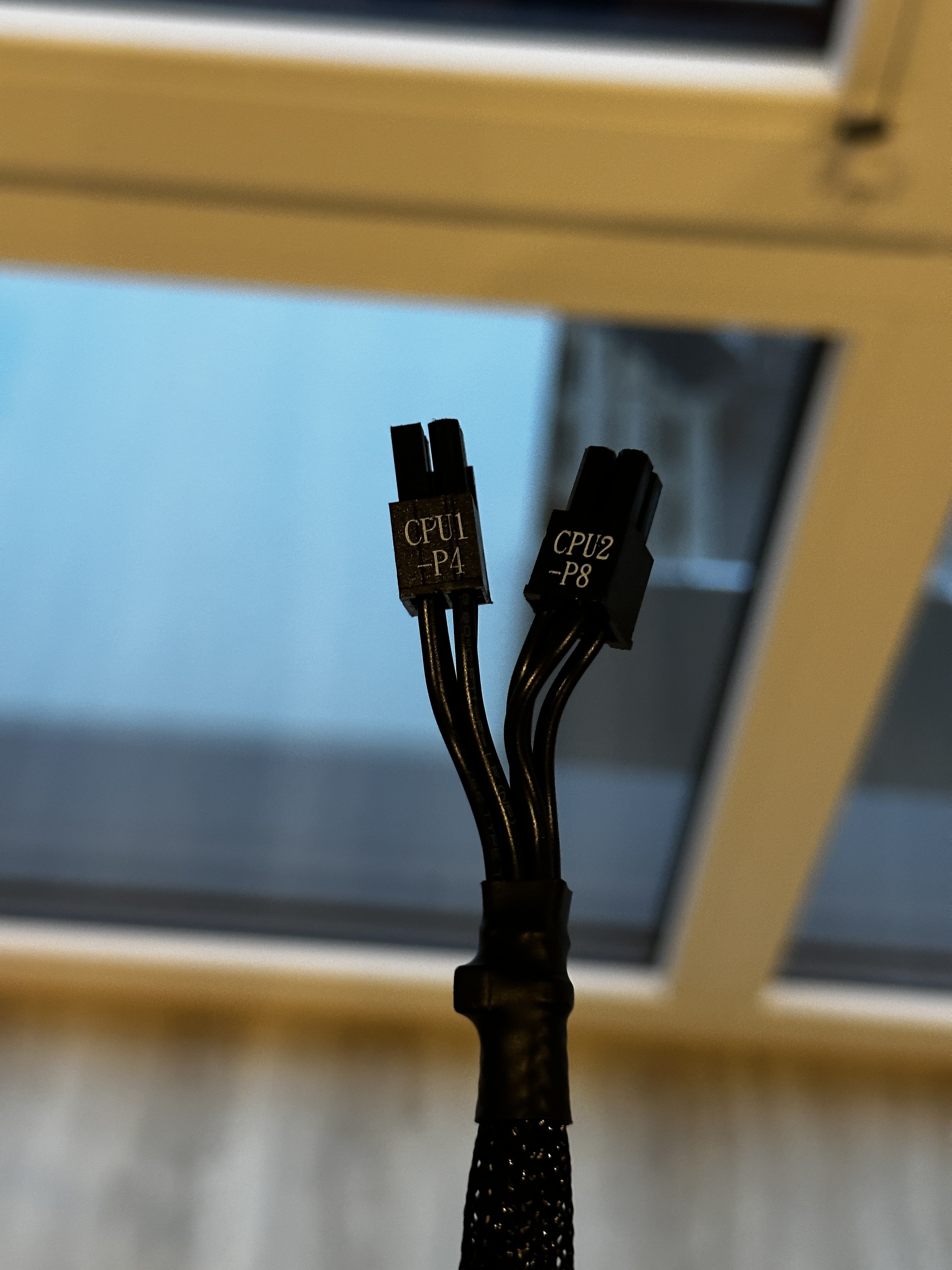

Das heißt dieser hier vom Bild muss in den linken CPU Slot?



[Silver Server]

Auf dem Stecker steht doch sogar CPU drauf!



[HyperSnap]

Der 2x 4Polige an das Mainboard die Rastnasen sollten in der mitte sein wenn die stecken.
Muss mich mal Korrigieren die Buchse war wohl richtig nur dasa Kabel nicht^^

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[SynthethicX]

1-24Kapitel 1: ProdukteinführungKapitel 1
24. Q-LEDs
Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während
des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der
kritischen Komponente, bis das Problem gelöst ist.
CPU (RED)
DRAM (YELLOW)
VGA (WHITE)
BOOT (YELLOW GREEN)
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt
für die Problembehandlung an.

Welche Q-LED leuchtet?

Keine außer die LED-Zierdeleuchte

Auf dem Stecker steht doch sogar CPU drauf!

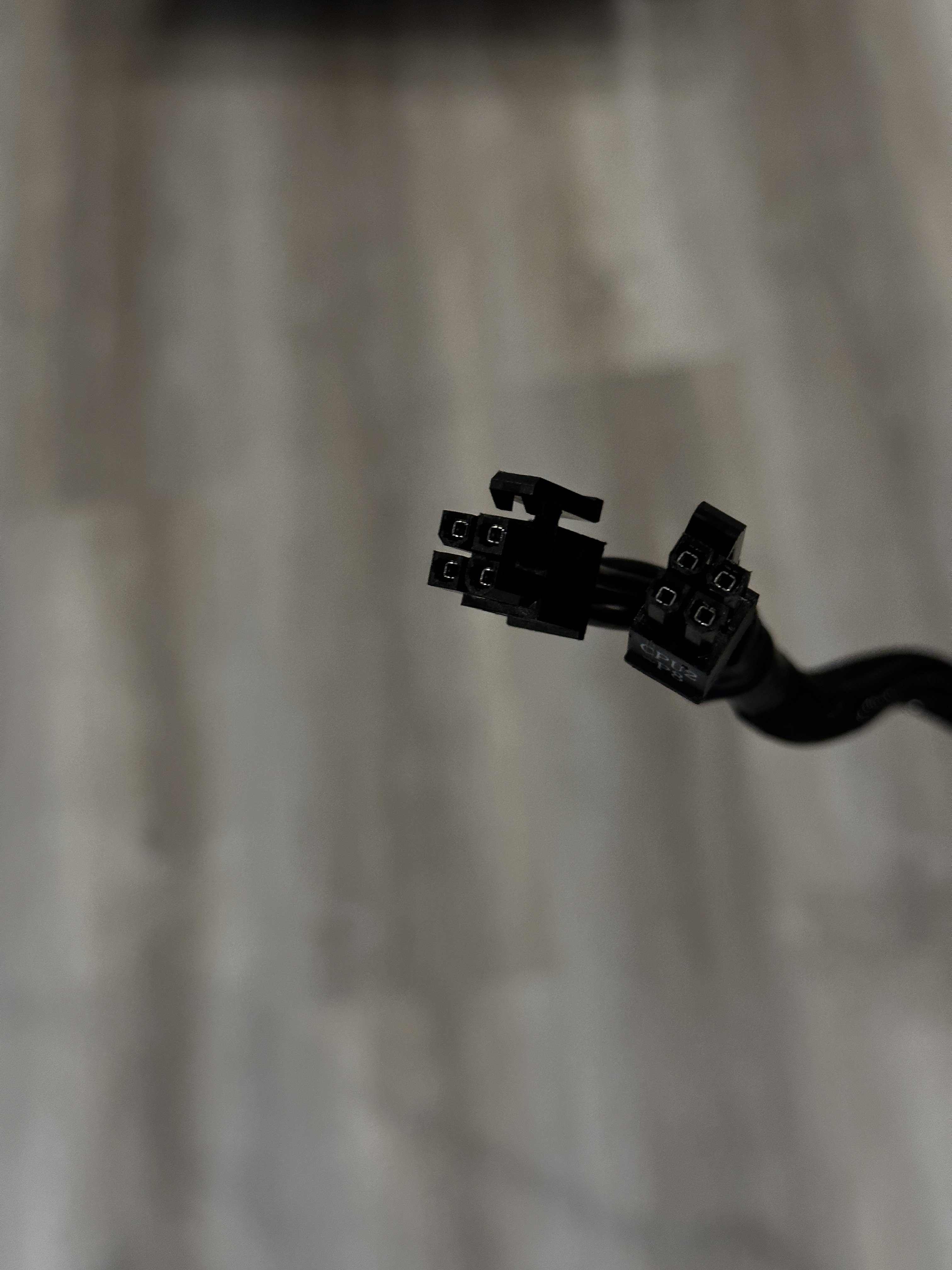

Wie schon gesagt, hatte ich das Kabel bereits eingesteckt, allerdings passen die Stecker nicht. Habe es erneut eingesteckt: Beide dieser 4+4er Stecker haben eine Klammer, davon rastet nur ein Stecker korrekt in die linke Aufnahme ein. Bild ist unten... Also auch so springt er nicht an



[HyperSnap]

Das sind die Einzeladern die so straff aus dem Schrumpfschlauch kommen und dir gefühlt 1mm fehlt bis es einrastet.
Mein alter Rechner ist auch mit einem 4 Pol angesprungen die Frage ist hier reicht das nicht und springt der nicht an weil der 2. nicht richtig sitzt.
Oder ist hier noch was anderes Faul.



[wuselsurfer]

Das sieht ja grausam aus.

Bitte laß Dir vor Ort professionell helfen.

Du machst nur mehr kaputt bei der Aktion.



[SynthethicX]

Das sind die Einzeladern die so straff aus dem Schrumpfschlauch kommen und dir gefühlt 1mm fehlt bis es einrastet.
Mein alter Rechner ist auch mit einem 4 Pol angesprungen die Frage ist hier reicht das nicht und springt der nicht an weil der 2. nicht richtig sitzt.
Oder ist hier noch was anderes Faul.

Danke, ich teste es mal und versuche es vorsichtig weiter vorzuschieben

Das sieht ja grausam aus.

Bitte laß Dir vor Ort professionell helfen.

Du machst nur mehr kaputt bei der Aktion.

Danke für deine konstruktive Kritik .



[wuselsurfer]

Danke für deine konstruktive Kritik .

Es ist Dein Geld.

Meine Mühle läuft.



[HyperSnap]

Muss alles Gewalt frei sein sonst wird es teuer^^



[SynthethicX]

Muss alles Gewalt frei sein sonst wird es teuer^^

Also habe mit etwas Feingefühl den 4+4 Stecker auch eingerastet bekommen, gestartet hat er trotzdem nicht ... Kann es auch an einer LED / Power LED liegen? Hier hatte ich auch ein ungutes Gefühl

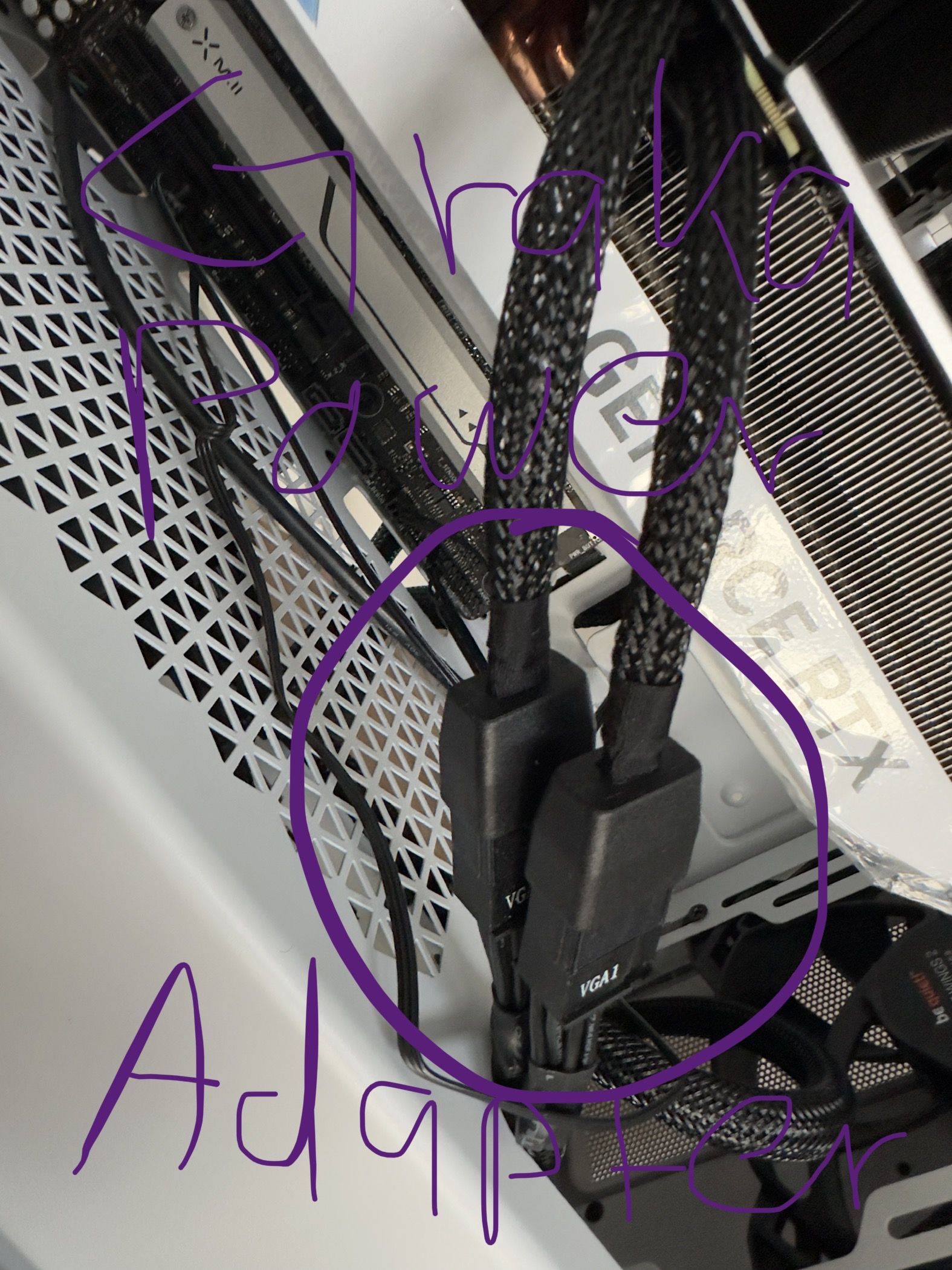

Zusatz: Der GraKa lag ein Y-Adapter bei. Muss an jedem Anschluss jeweils 1 VGA Kabel liegen, das jeweils einen Anschluss am Netzteil hat? Habe nur eines angeschlossen, da die beiliegenden auch auf Motherboard-Seite direkt 2 Anschlüsse hatte



[HyperSnap]

Schau mal nach ob die Stecker für den Powerswitch wirklich in den richtigen Pins steckt.



[Silver Server]

Muss an jedem Anschluss jeweils 1 VGA Kabel liegen, das jeweils einen Anschluss am Netzteil hat?

ja
