PC Startet nicht mehr nach erneuern der WLP

[Maxysch]

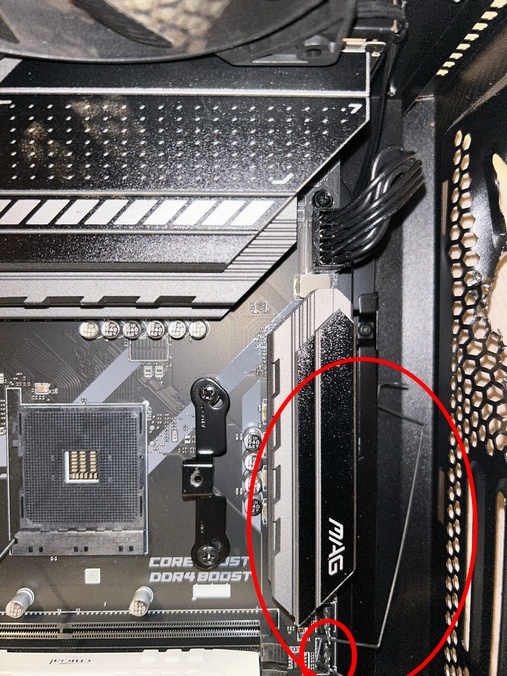

@Tevur gutes Auge habe da auch so eine Vermutung.



[Tevur]

@Tevur gutes Auge

Das ist schon das dritte falsch-angeschraubte Board diese Woche hier im Forum.



[Maxysch]

Ja leider nur TE hier kam mir patenter vor daher nicht mal daran gedacht 🧐



[Unlucky123]

muss sagen hab das total vergessen mit den mb-schrauben, die waren vor 2 jahren als ich den zusammengebaut habe nicht dabei und ich wollte nicht paar tage auf eine ersatzlieferung warten und bis dato vergessen neue zu verbauen



[Maxysch]

Tja Metall und elektrische Kontakte 😏



[CBecker]

muss sagen hab das total vergessen mit den mb-schrauben, die waren vor 2 jahren als ich den zusammengebaut habe nicht dabei und ich wollte nicht paar tage auf eine ersatzlieferung warten und bis dato vergessen neue zu verbauen

Wie ist denn da nun der Stand der Dinge? Alle Abstandshalter drunter? Alle Halter verschraubt? Hast du überhaupt Mainboardschrauben?



[Maxysch]

muss sagen hab das total vergessen mit den mb-schrauben, die waren vor 2 jahren als ich den zusammengebaut habe nicht dabei und ich wollte nicht paar tage auf eine ersatzlieferung warten und bis dato vergessen neue zu verbauen

Wohl eher nicht.



[Tevur]

Nochmal der Vollständigkeit halber:
1. Die Abstandshalter müssen verbaut werden, weil sonst zum Einen mechanische Spannung auf das Board kommt, die zu Haarrissen durch die Leiterbahnen führen kann... vor allem wenn dann noch eine CPU aus dem Sockel gerissen wird. Zum Anderen, weil die Lötstellen auf der Rückseite das Metall des Gehäuses berühren, was zu Kurzschlüssen führt.
2. Das Board muss durch ALLE Schraublöcher auf den Abstandshaltern festgeschraubt werden. Die Schrauben dienen zur Erdung des Boards, also zum Ableiten von elektrischen Ladungen, die im ungünstigen Fall Kondensatoren, Chips oder gar eingesetzte Komponenten grillen können.



[Unlucky123]

also abstandshalter sind alle dran, nur einige MB schrauben haben gefehlt. habe eben die restlichen schrauben verschraubt aber starten tut der trotzdem net



[CBecker]

aber starten tut der trotzdem net

Nach so vielen Fehlern ist kaum noch sicher zu sagen, daß du nichts gegrillt hast. Da müßte man anfangen mit anderen Teilen gegenzuprüfen. Davon laß aber die Finger und hol dir erst mal Hilfe.
Hast du den Bügel rausgenommen?



[duAffentier]

Gehe zum Fachman, sag dem ein Preis für die Fehlersuche und gut!
Sonst neu kaufen, bevor man 200€ oder mehr zahlt.



[SPB]

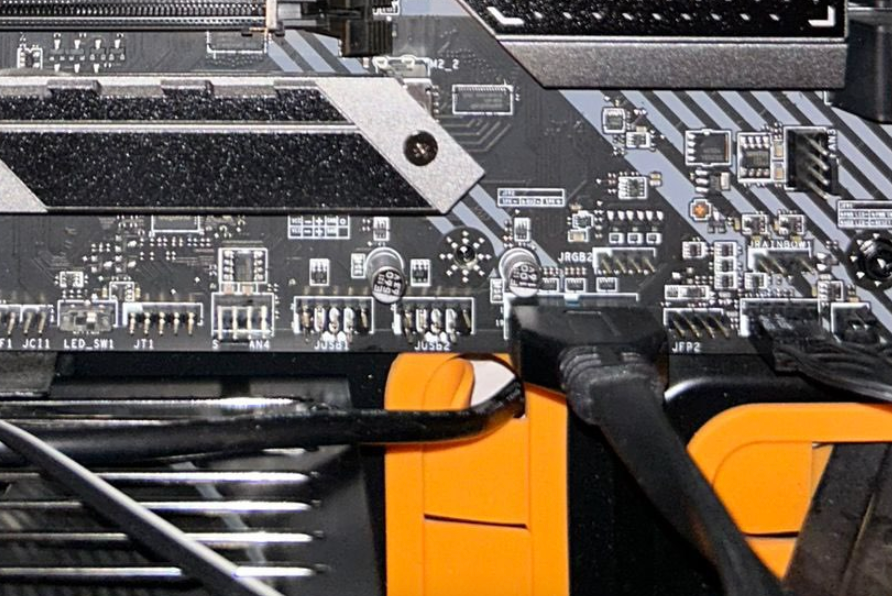

Das war mit Sicherheit ein Kurzschluß an dem Header wie bereits in #21 gesehen.



[Unlucky123]

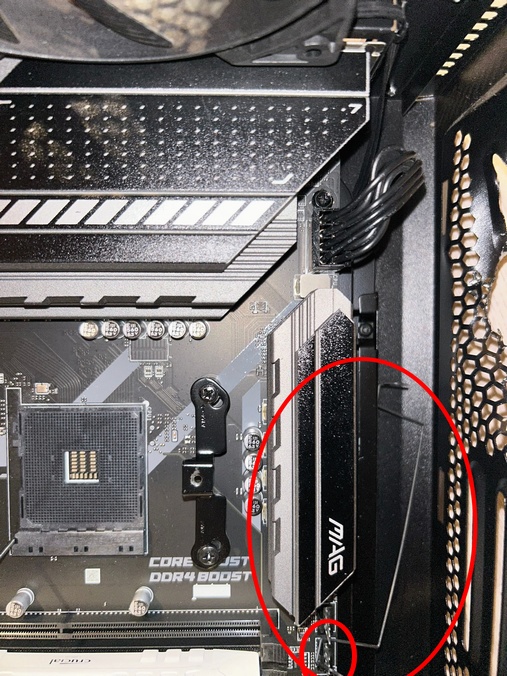

Der Bügel ist nicht die ganze Zeit dort gewesen sondern nur als ich das Bild gemacht habe und den CPU kühler ausgebaut hab. Davor hat der ja auch nicht funktioniert



[redjack1000]

Welches Euipment steht dir zur Verfügung um eine Fehlersuche durchzuführen?

CU
redjack



[Unlucky123]

was für equip brauche ich denn? ich mache nachher mal den sockel auf und reinige mit isopropanol und gucke nach beschädigungen



[CBecker]

Mit deinem Wissen, würde ich davon die Finger lassen, wenn du es nicht noch schlimmer machen willst.



[Unlucky123]

wird schon schief gehen, werde später berichten



[redjack1000]

was für equip brauche ich denn?

Digitales Multimeter, Oszilloskop uvm.

Alternativ Testhardare zum tauschen.

CU
redjack



[Unlucky123]

multimeter ja rest nein, testhardware nur netzteil aber ich tippe auf board oder cpu wobei die pins der cpu gut aussehen, keine wlp drauf gekommen und keine verbiegungen



[chrigu]

Bist du mit dem schraubendreher zugange gewesen?
