Ich habe ein NH-L9i auf einem Ryzen 5 1600X verbaut.
Die CPU hat von Haus aus 1.375V was ich schon recht hoch finde. Undervolting ist da noch ein Thema welches ich die Tage angehen werde.
Auf dem Nh-L9i läuft der 25mm Lüfter weshalb da zum Seitenteil hin auch kaum Platz ist. Ich werde erstmal den Originalen 14mm Lüfter testen und auch die Idee mit der Luftführung aufgreifen.
Der zuvor verwendete 4670K war nach dem köpfen jedenfalls nicht so ein Hitzkopf. Ich hätte mir da von AMD und dem verwendeten 14mm Verfahren etwas mehr erhofft. Andererseits ist die Leistung aber auch mehr als Doppelt so hoch.
@Schmirgus
Was hast du da für die Luftführung genommen?
Die CPU hat von Haus aus 1.375V was ich schon recht hoch finde. Undervolting ist da noch ein Thema welches ich die Tage angehen werde.
Auf dem Nh-L9i läuft der 25mm Lüfter weshalb da zum Seitenteil hin auch kaum Platz ist. Ich werde erstmal den Originalen 14mm Lüfter testen und auch die Idee mit der Luftführung aufgreifen.
Der zuvor verwendete 4670K war nach dem köpfen jedenfalls nicht so ein Hitzkopf. Ich hätte mir da von AMD und dem verwendeten 14mm Verfahren etwas mehr erhofft. Andererseits ist die Leistung aber auch mehr als Doppelt so hoch.
@Schmirgus
Was hast du da für die Luftführung genommen?
Bitspower Fan Adapter
https://www.caseking.de/bitspower-ultimate-fan-adapter-80-92mm-auf-120mm-black-zufa-009.html
Mit nem Dremel geschnitten und dann abgeschliffen.
Kannst du aber auch leicht mit groben Schleifpapier runterschleifen wenn du keinen Dremel hast
https://www.caseking.de/bitspower-ultimate-fan-adapter-80-92mm-auf-120mm-black-zufa-009.html
Mit nem Dremel geschnitten und dann abgeschliffen.
Kannst du aber auch leicht mit groben Schleifpapier runterschleifen wenn du keinen Dremel hast
Meister1982
Cadet 4th Year
- Registriert
- Juli 2005
- Beiträge
- 113

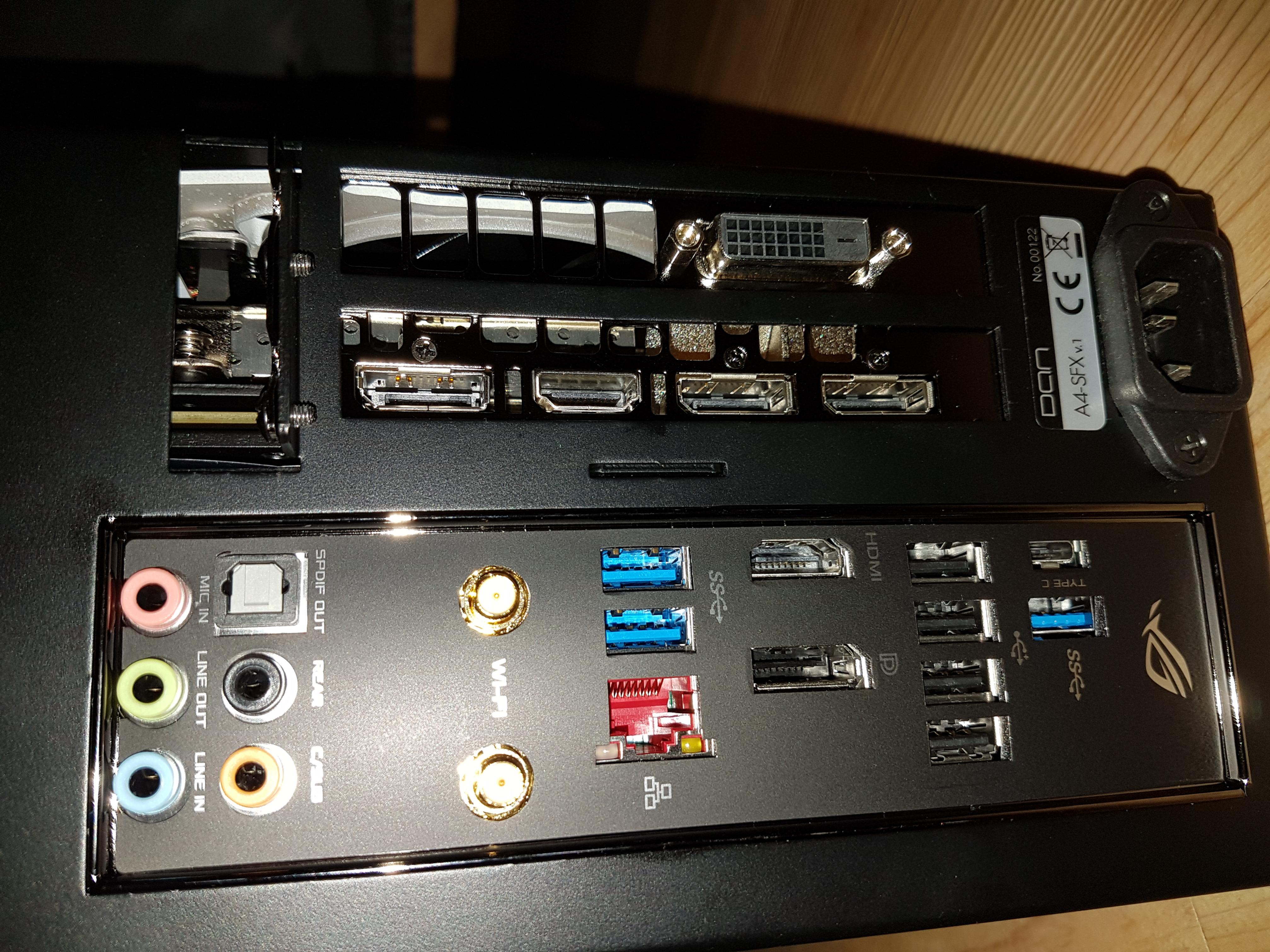

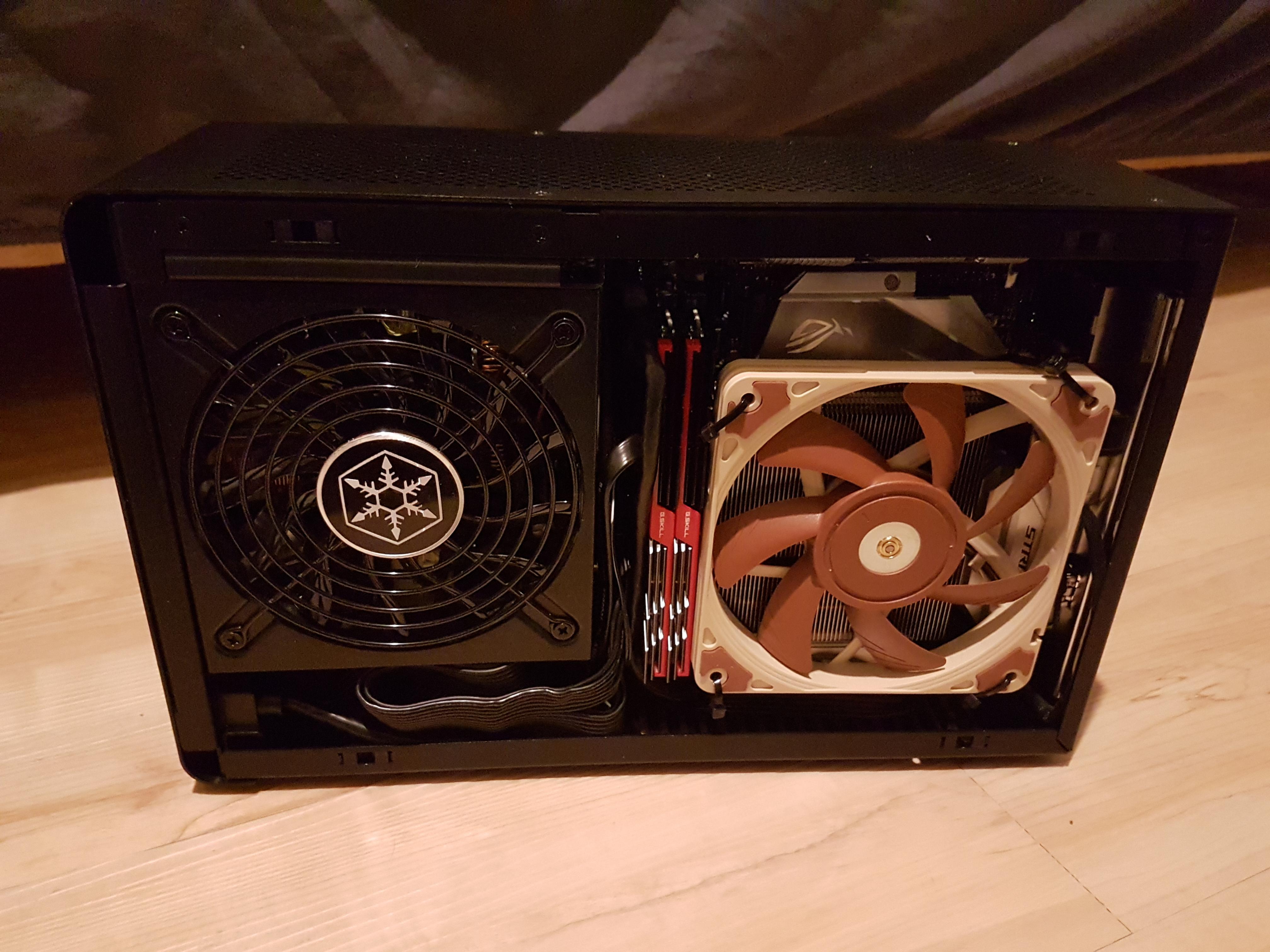

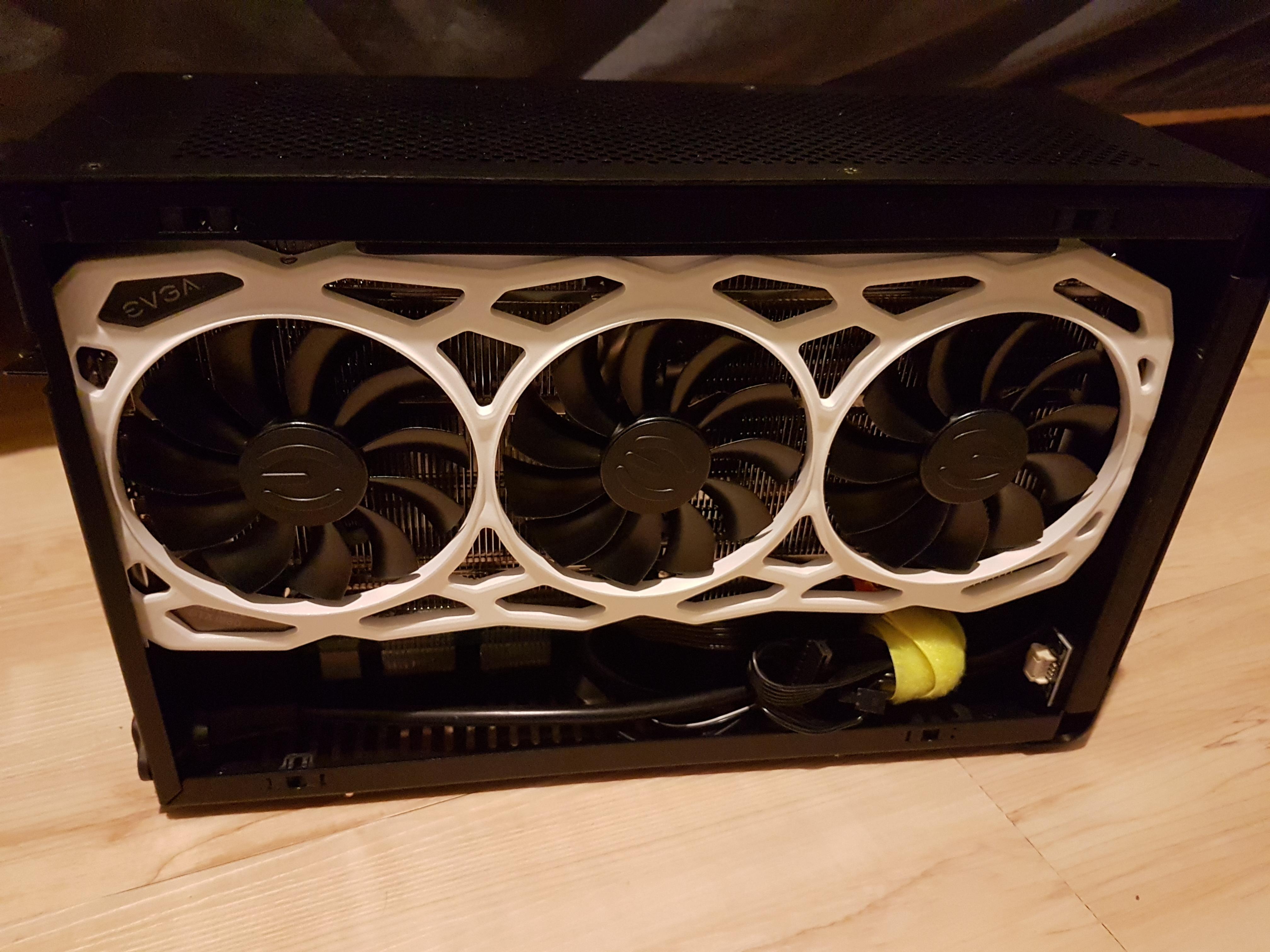

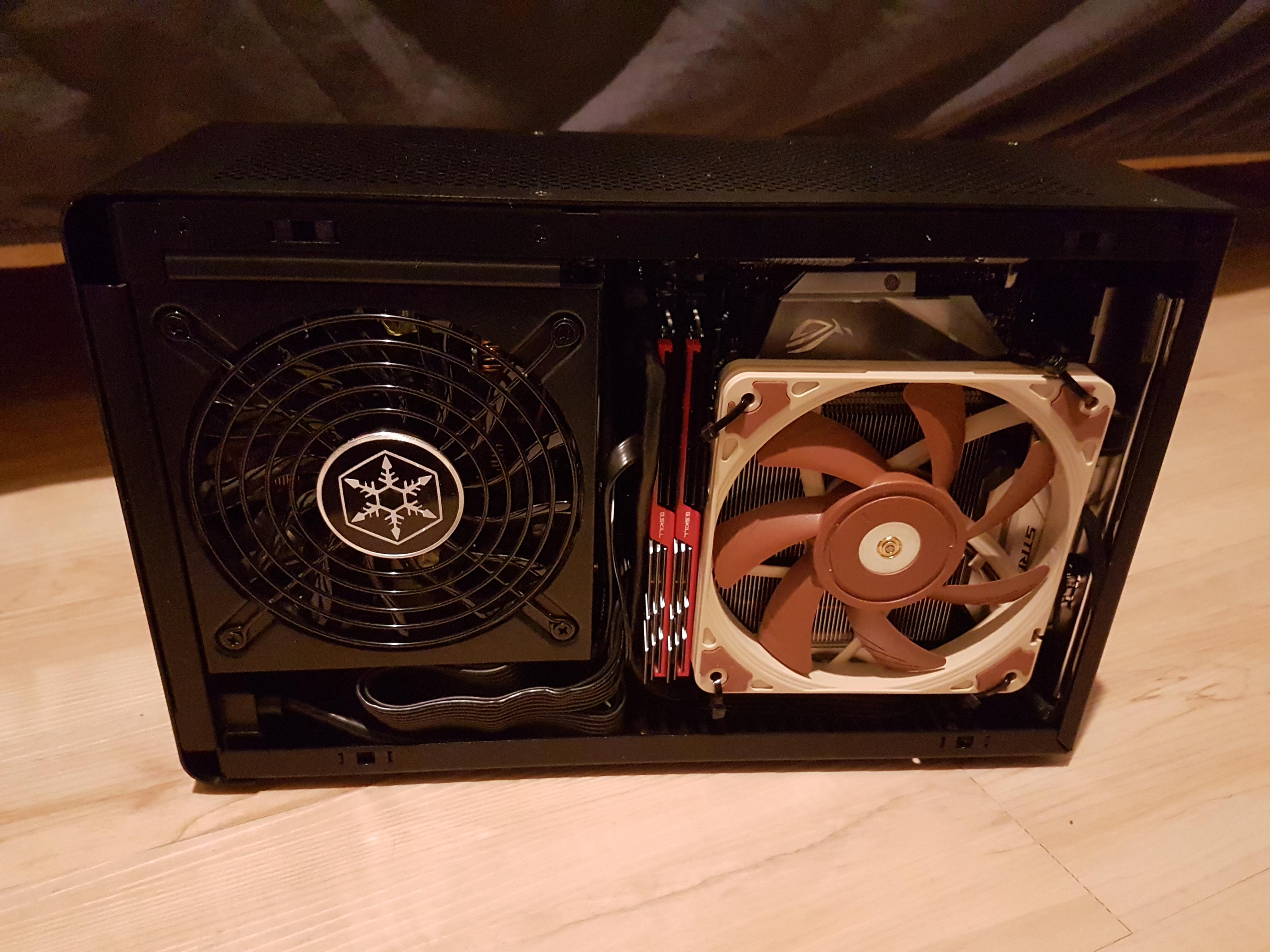

Anbei mein Rechner den ich die Tage zusammengestellt habe.
Core i7 8700k @4,5GHZ
ASUS ROG Strix Z370-I Gaming
32GB RAM G.Skill Trident Z DDR4-3200 CL14
Samsung 960PRO 1TB M2
Samsung 850EVO 1TB SATA

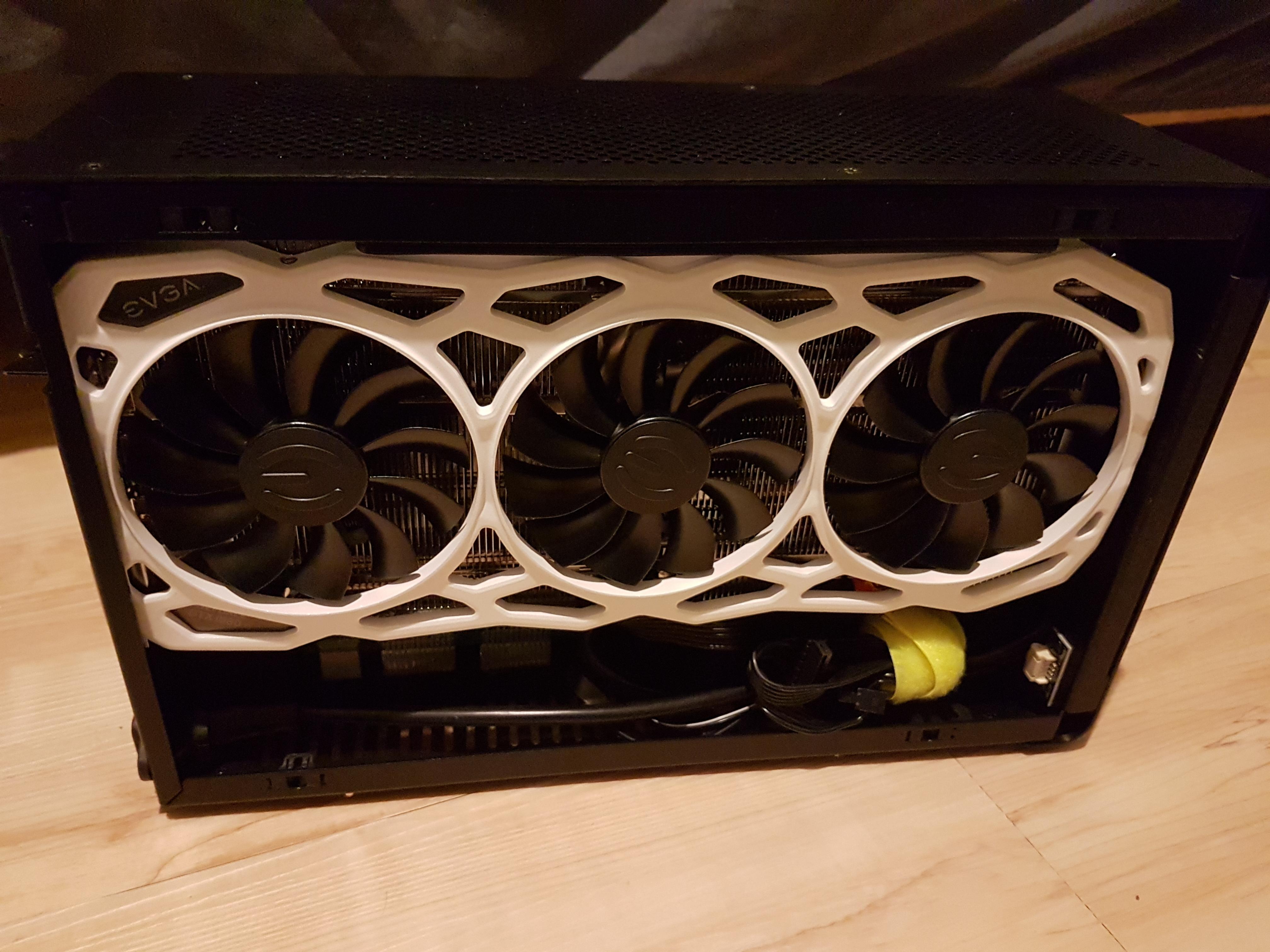

EVGA Geforce 1080TI FTW3 Elite
Cryorig C7 mit NF-A12x12
SilverStone SFX Series SX500
Bin sehr zufrieden...
Anhänge
Zuletzt bearbeitet:
Meister1982
Cadet 4th Year
- Registriert
- Juli 2005
- Beiträge
- 113
Die CPU hat laut HWMonitor maximal 88°C wenn Prime95 ohne AVX verwendet wird. Das Asus Tool zeigt dann ca 10° weniger an. Grafikkarte läuft in FurMark mit maximal 77°C. Ich meine mich aber zu erinnern das ich in Battelfront 2 auch schon 81°C gesehen habe.
Eventuell gehe ich nochmal 100 bis 200 MHZ mit dem CPU Takt runter. Erscheint mir momentan etwas viel oder? Die Grafikkarte wird gefühlt nicht wärmer und lauter als meine alte Gigabyte 1080 G1 Gaming. Das sollte also passen.
Die Einstellungen mit AVX muss ich noch prüfen. Momentan hab ich ein AVX Offset von 3 aber die Temperaturen sind noch höher. Bis zu 94°C...
Eventuell gehe ich nochmal 100 bis 200 MHZ mit dem CPU Takt runter. Erscheint mir momentan etwas viel oder? Die Grafikkarte wird gefühlt nicht wärmer und lauter als meine alte Gigabyte 1080 G1 Gaming. Das sollte also passen.
Die Einstellungen mit AVX muss ich noch prüfen. Momentan hab ich ein AVX Offset von 3 aber die Temperaturen sind noch höher. Bis zu 94°C...

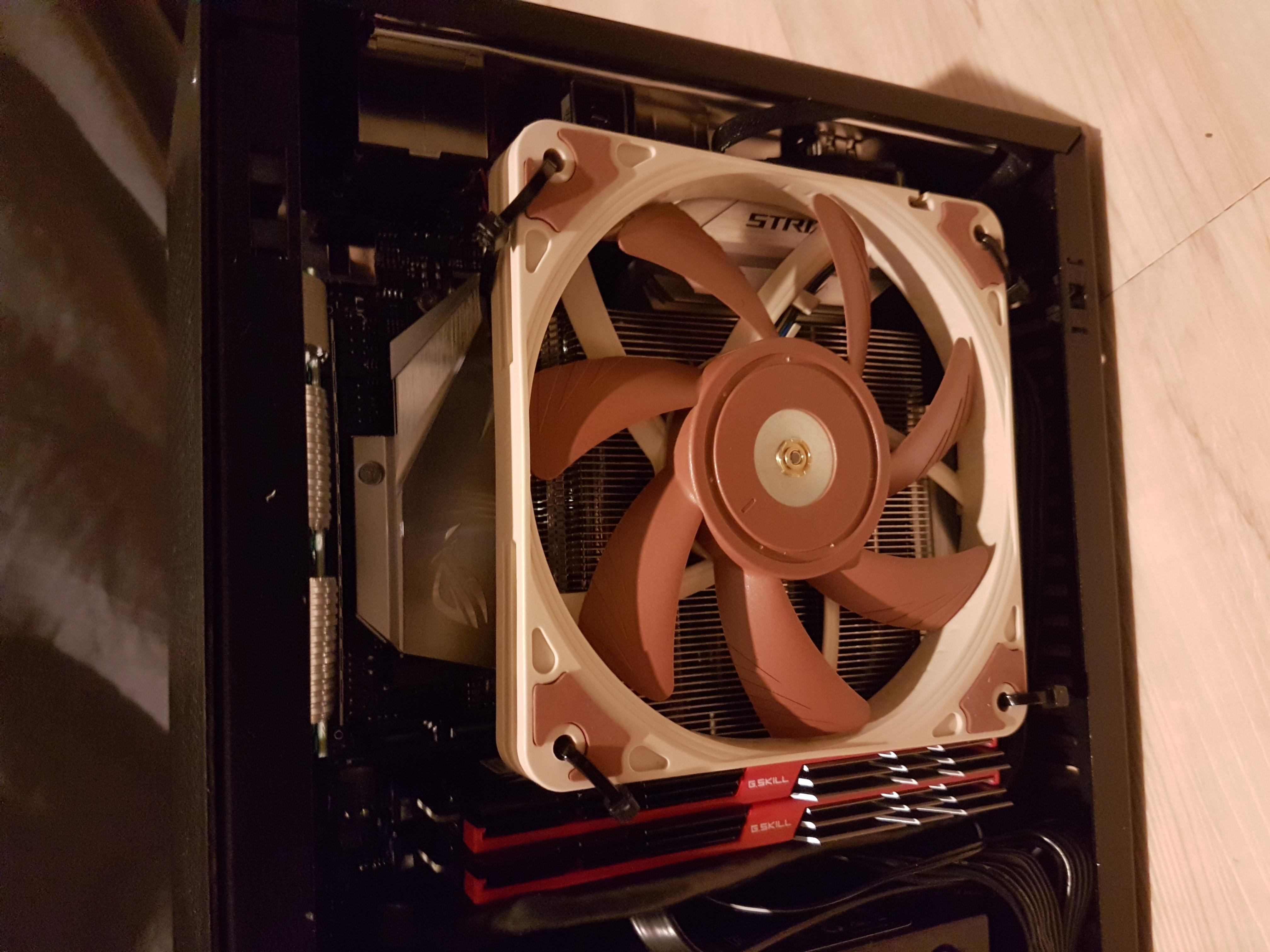

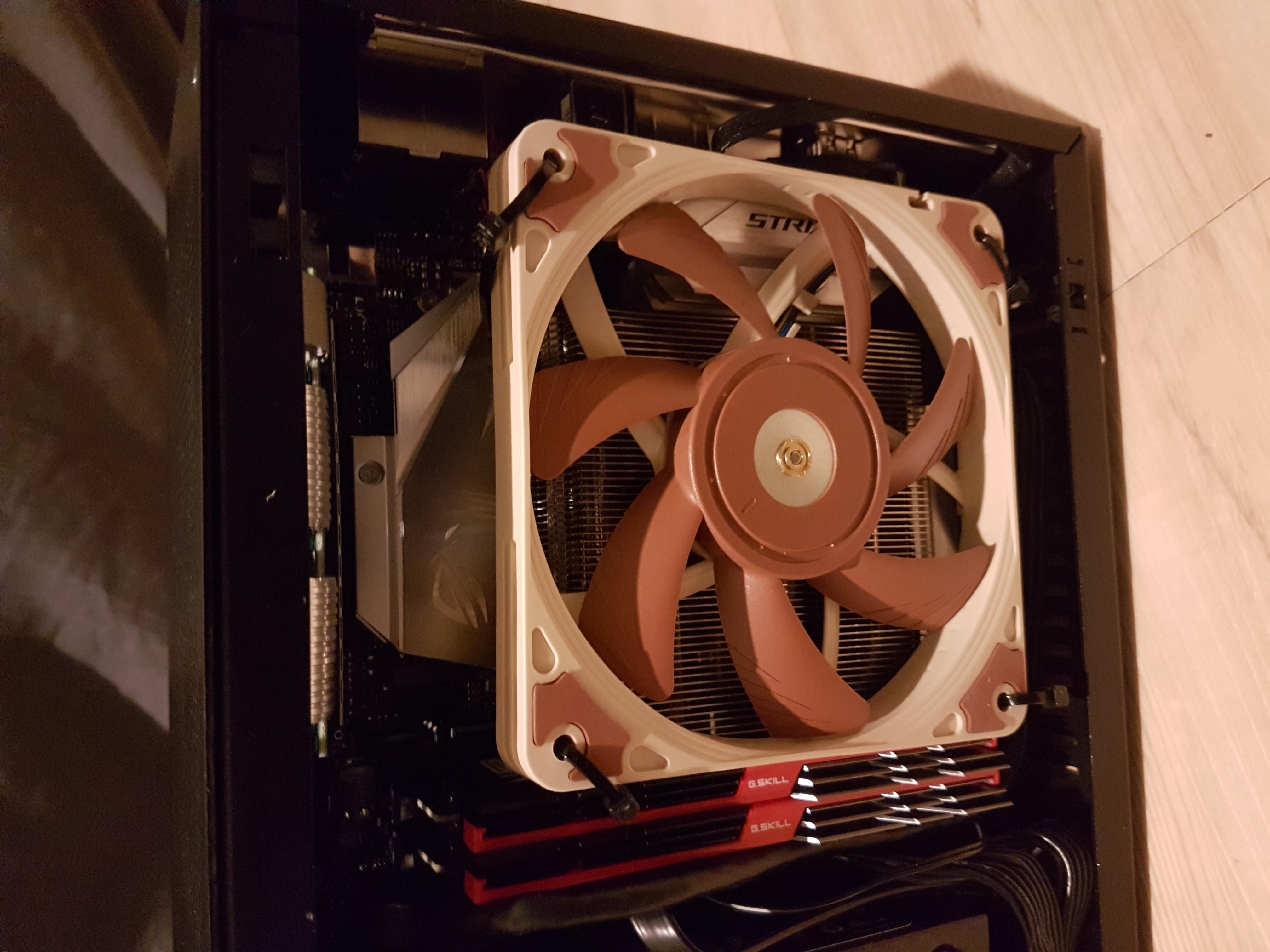

Ich habe gesehen dass du einen 120er auf den Kühler montiert hast. Unter dem Rotor ist ein größerer Blind Spot wo keine Luft auf den Kühler trifft. Bei mir habe ich das gleiche probiert und die Temps waren schlechter als mit einem direkt montierten 92er und es war auch noch lauter. Hast du schon einmal einen 92 Lüfter ausprobiert oder den Originalüfter?

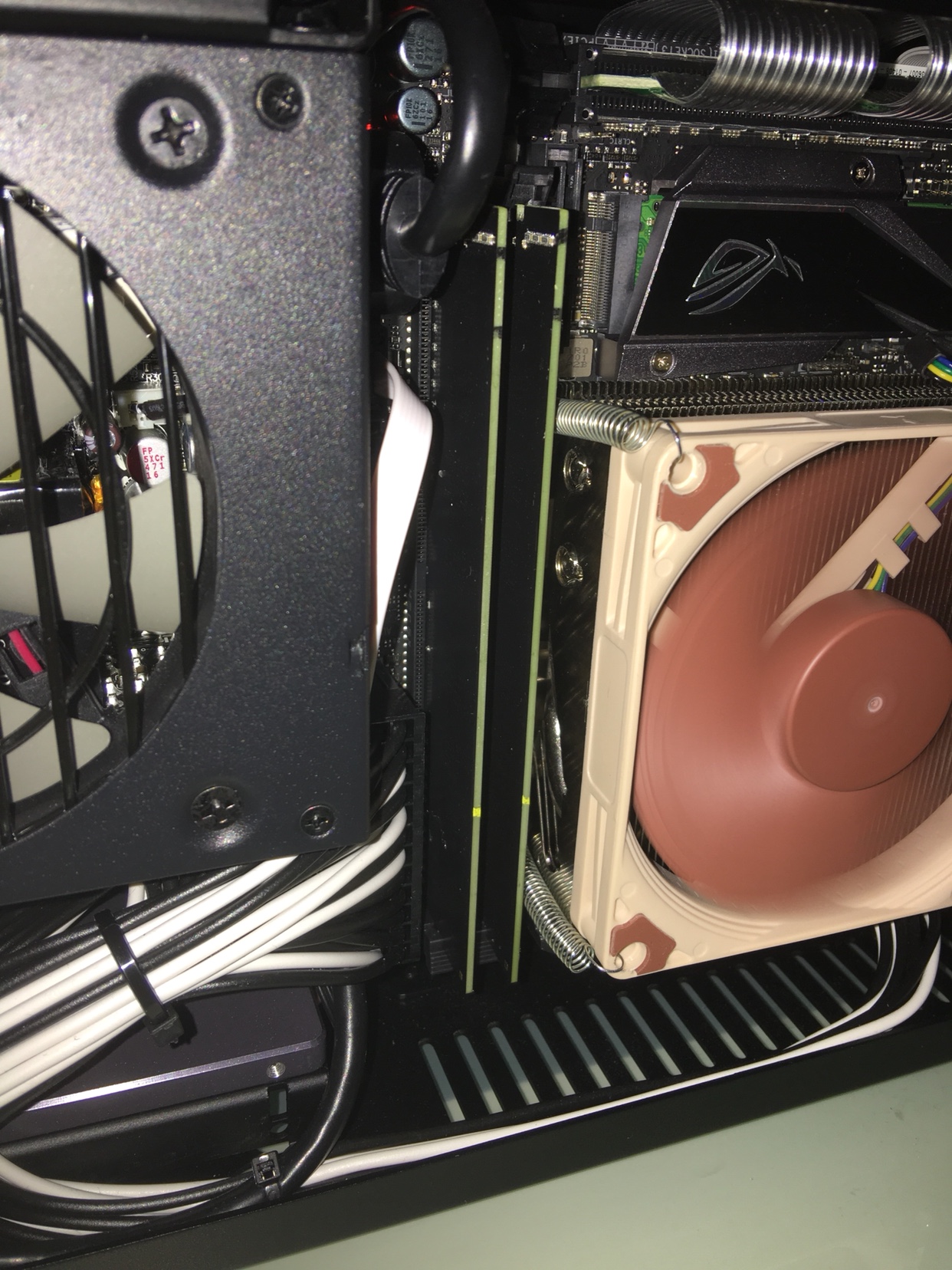

Ich hab auch beides probiert, du musst den 120er "versetzt" montieren, dass der Blindspot nicht mittig aufm kühler sitzt sondern Richtung Rand verschoben ist. Dann waren die Temps zum 92er praktisch identisch & das Mainboard hats mir mit niedrigeren Temps bei Spannungswandlern & Co. gedankt. Auf den 120er habe ich noch ein Shroud montiert, sodass er nur kalte Luft von außen ansaugen kann und keine zirkulierende Luft aus dem Gehäuse, das war für mich dann dir perfekte Kühllösung fürs A4.
Meister1982
Cadet 4th Year
- Registriert
- Juli 2005
- Beiträge
- 113
Der Original Lüfter ist mir leider kaputt gegangen.
Aber der war auch ziemlich laut, der 120er ist leiser. Wie habt ihr denn einen alternativen 92er Lüfter oder 120er Lüfter auf dem Cryorig C7 montiert? Ich fand das ziemlich schwierig, daher hat die Ausrichtung nicht so geklappt.
Was wäre denn in meinem Fall die Beste Kühler + Lüfter Kombi? Da das ganze System jetzt eh schon so teuer war könnte ich auch nochmal paar Euro Investieren.
Aber der war auch ziemlich laut, der 120er ist leiser. Wie habt ihr denn einen alternativen 92er Lüfter oder 120er Lüfter auf dem Cryorig C7 montiert? Ich fand das ziemlich schwierig, daher hat die Ausrichtung nicht so geklappt.
Ergänzung ()
Was wäre denn in meinem Fall die Beste Kühler + Lüfter Kombi? Da das ganze System jetzt eh schon so teuer war könnte ich auch nochmal paar Euro Investieren.
hermigua
Lieutenant
- Registriert
- Mai 2014
- Beiträge
- 1.011
Jetzt kommt ja bald das Window-Kit (jedenfalls für die Besteller) und damit eine um 6-7mm größere "Nutzhöhe". Gilt das auch für die Grafikkarte? D.h. könnte man jetzt eine höhere 2.5-Slot-Karte wie die interessante Palit GTX1060 JetStream oder die baugleiche Gainward Phoenix einbauen? Ich habe im Forum nichts dazu gefunden...
...ich sehe schon, die Palit würde vorne (am I-/O-Shield) am inneren Träger-/Seitenteil des Window-Kits anstossen, selbst wenn in der Mitte genug Luft wäre. Ich schaue mir das aber mal genau an, wenn das Window-Kit da ist.
...ich sehe schon, die Palit würde vorne (am I-/O-Shield) am inneren Träger-/Seitenteil des Window-Kits anstossen, selbst wenn in der Mitte genug Luft wäre. Ich schaue mir das aber mal genau an, wenn das Window-Kit da ist.
Zuletzt bearbeitet:
(Anpassung)
Grimreaper666
Lt. Junior Grade
- Registriert
- Feb. 2006
- Beiträge
- 320
Hallo zusammen,
ich plane zwei Optimierungen und wollte fragen, wer schon Erfahrungen mit meinen Ideen gemacht hat:
1. SSD-Kühler für Samsung 960 Evo: https://geizhals.de/ek-water-blocks-ek-m-2-nvme-passivkuehler-a1650469.html?hloc=at&hloc=de
Ist dafür Platz auf der Rückseite des MoBo? Und passt der Passivkühler gut zur Evo 960 oder gibt's da bessere?
2. Fanduct für CPU-Kühler: https://www.caseking.de/bitspower-u...2mm-auf-120mm-black-zufa-009.html?sPartner=35
Bringt das Ding was? Ich kann es mir ja nicht so richtig vorstellen... wer hat schon (positive) Erfahrungen damit gemacht?
Grim
ich plane zwei Optimierungen und wollte fragen, wer schon Erfahrungen mit meinen Ideen gemacht hat:
1. SSD-Kühler für Samsung 960 Evo: https://geizhals.de/ek-water-blocks-ek-m-2-nvme-passivkuehler-a1650469.html?hloc=at&hloc=de
Ist dafür Platz auf der Rückseite des MoBo? Und passt der Passivkühler gut zur Evo 960 oder gibt's da bessere?
2. Fanduct für CPU-Kühler: https://www.caseking.de/bitspower-u...2mm-auf-120mm-black-zufa-009.html?sPartner=35
Bringt das Ding was? Ich kann es mir ja nicht so richtig vorstellen... wer hat schon (positive) Erfahrungen damit gemacht?
Grim
- Registriert
- März 2007
- Beiträge
- 26.905
M.2 Kühler helfen vor allem bei hoher Belastung
https://www.computerbase.de/2017-04/m.2-ssd-kuehler-test/
https://www.computerbase.de/2017-04/m.2-ssd-kuehler-test/
Nabend
Nach der Finanzierung habe ich über die folgenden Monate Hardware für V2 gekauft, darunter auch ein bequiet! SFX L Netzteil. Anfang Dezember hab ich mich entschieden eine Asetek zu verbauen, die heute ankam. Aber jetzt ist die Frage ob ich die mit einem 14mm Noctua Lüfter überhaupt unter dem Netzteil verbauen kann? Oder muss ich ein anderes SFX kaufen?
Nach der Finanzierung habe ich über die folgenden Monate Hardware für V2 gekauft, darunter auch ein bequiet! SFX L Netzteil. Anfang Dezember hab ich mich entschieden eine Asetek zu verbauen, die heute ankam. Aber jetzt ist die Frage ob ich die mit einem 14mm Noctua Lüfter überhaupt unter dem Netzteil verbauen kann? Oder muss ich ein anderes SFX kaufen?
Grimreaper666 schrieb:
zu 2tens mal ein Link zu meinen Testergebnissen
Den Fanduct gibt es übrigens für 6,62€ inkl. Versand auf ebay
Zuletzt bearbeitet:
LUKS!
Newbie
- Registriert
- Aug. 2009
- Beiträge
- 6
Endlich ist mein DAN-A4 v2 fertig!
Verbaute Hardware:
- Intel Core i5-8400

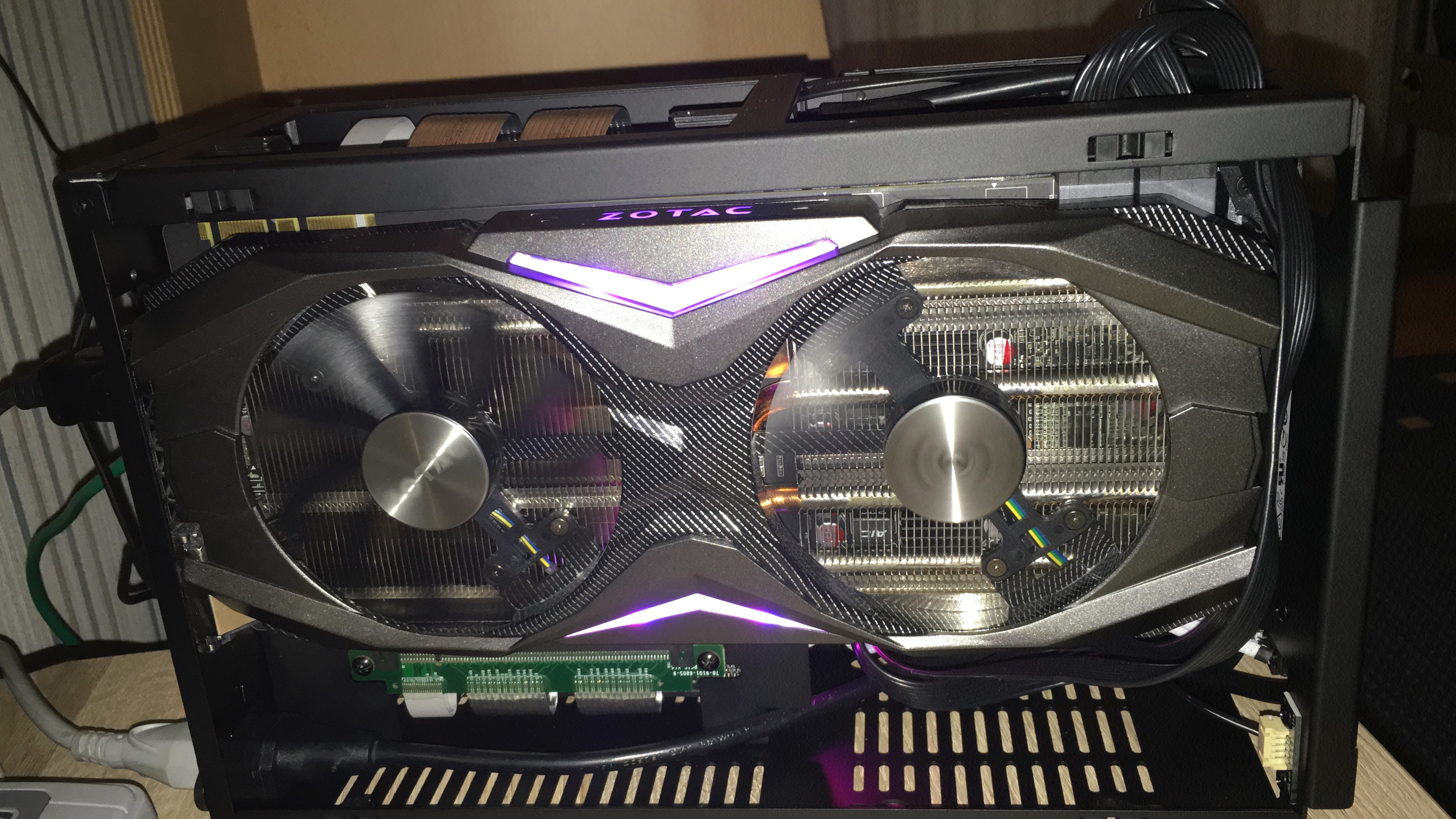

- ZOTAC GeForce GTX 1080 AMP! Edition 8GB

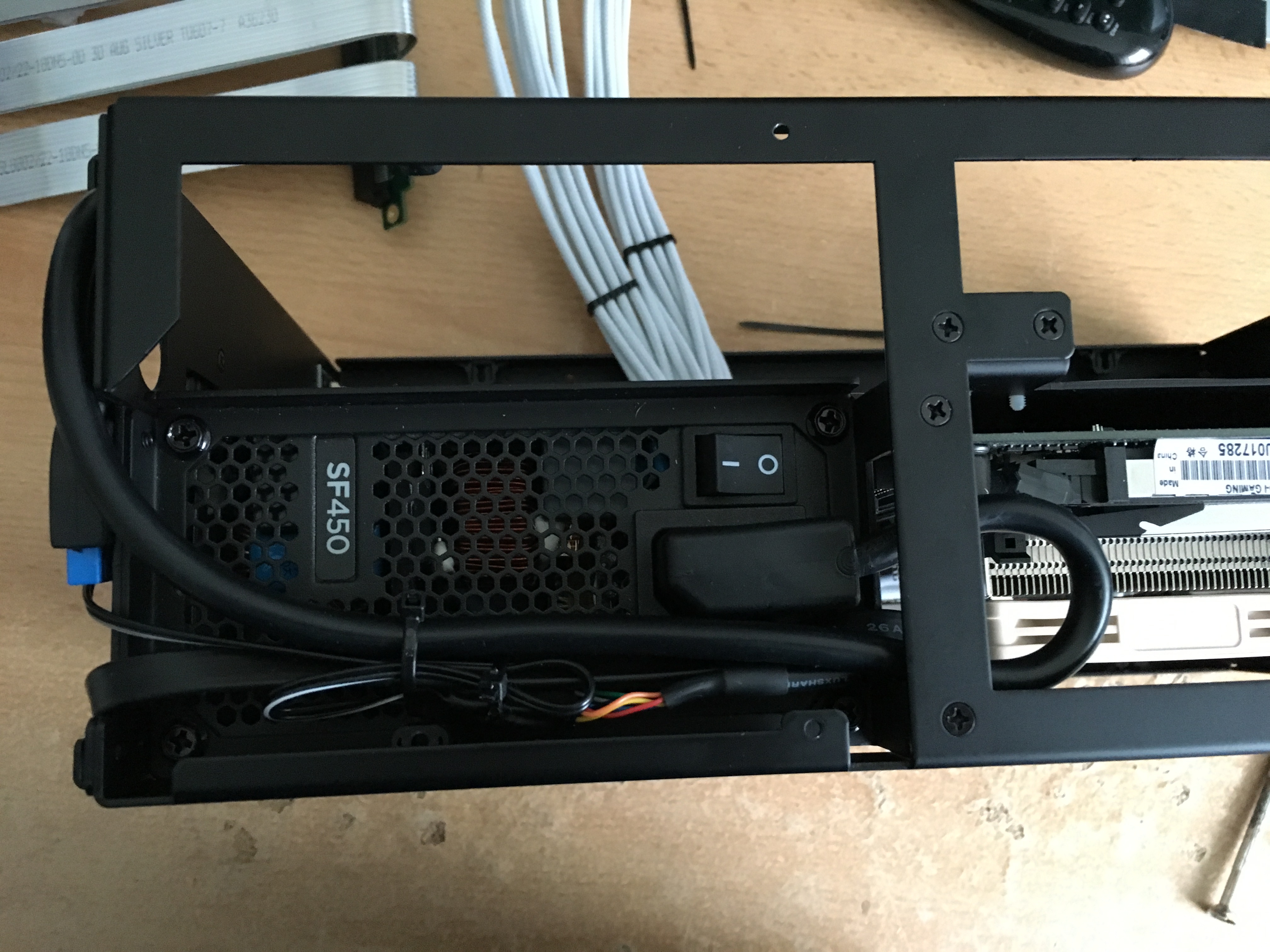

- 450 Watt Corsair SF Series SF450 Modular 80+ Gold
- Asus ROG STRIX Z370-I Gaming Intel Z370
- 16GB G.Skill RipJaws V schwarz DDR4-3200
- 250GB Samsung 960 Evo M.2 2280 NVMe PCIe 3.0
- 1000GB WD Blue 2.5" (6.4cm) SATA 6Gb/s TLC
- Noctua NH-L9i Topblow Kühler

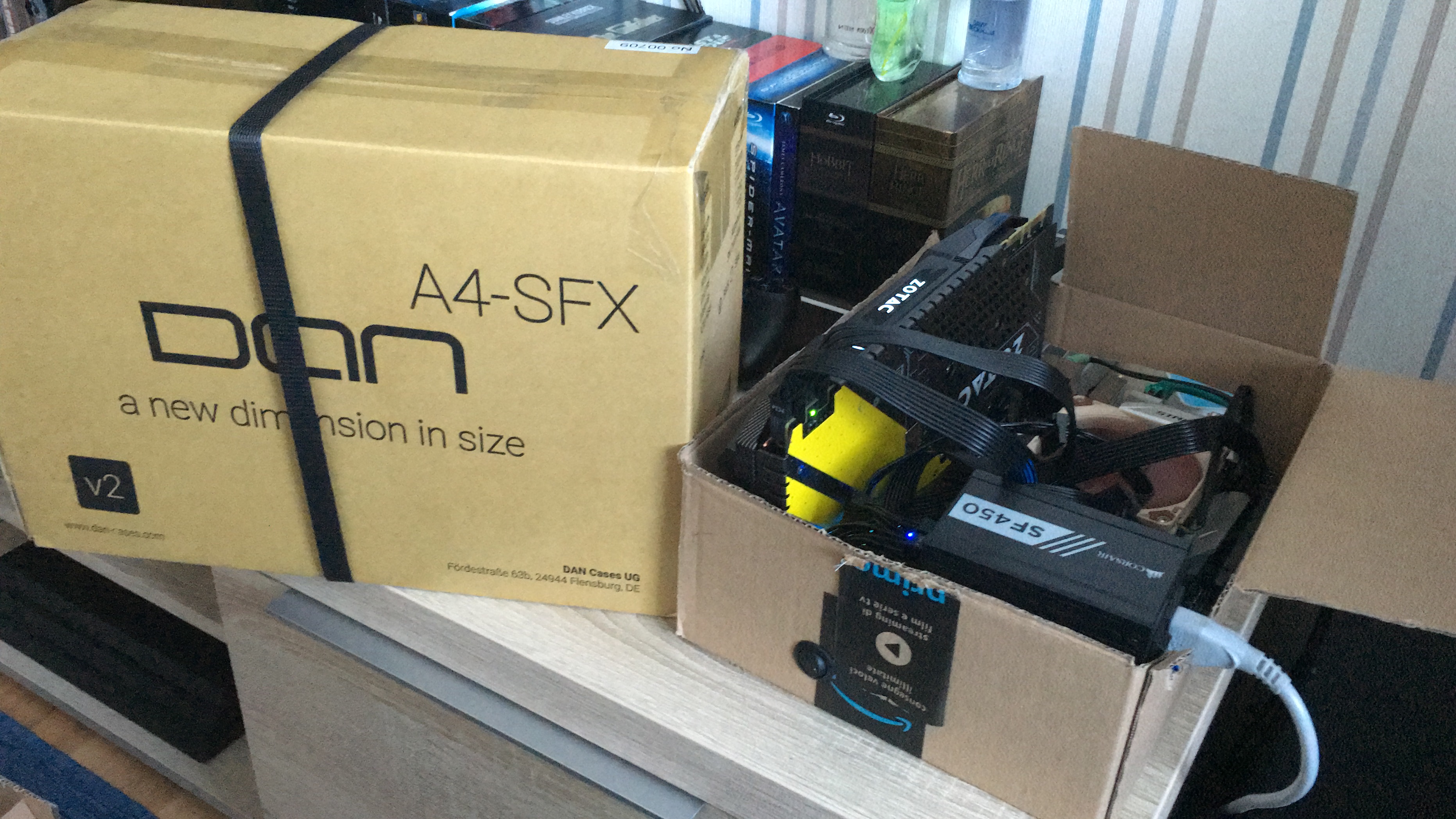

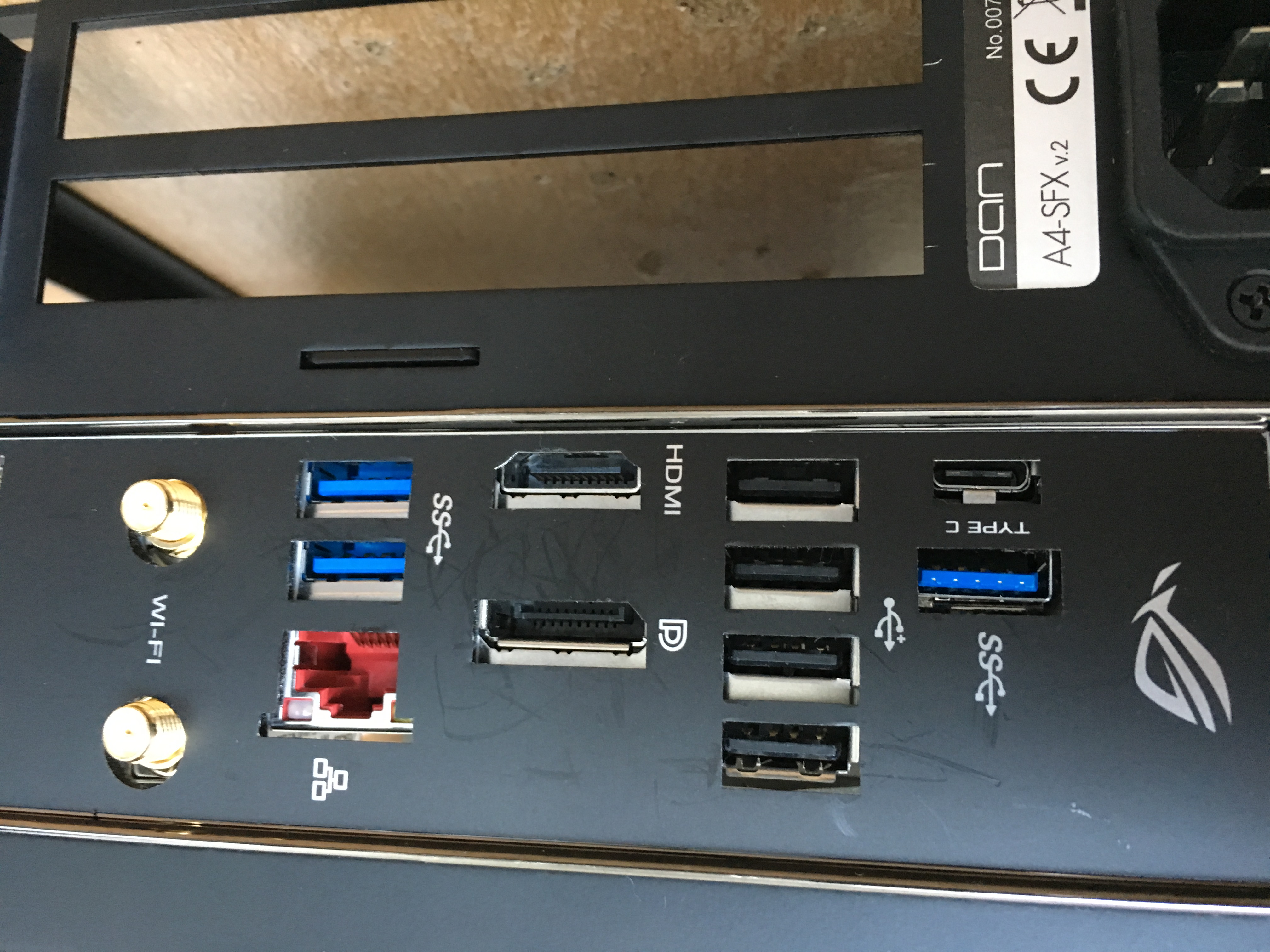

Es ist da, Rechts "Gehäuse" seit der Kickstarter Kampagne

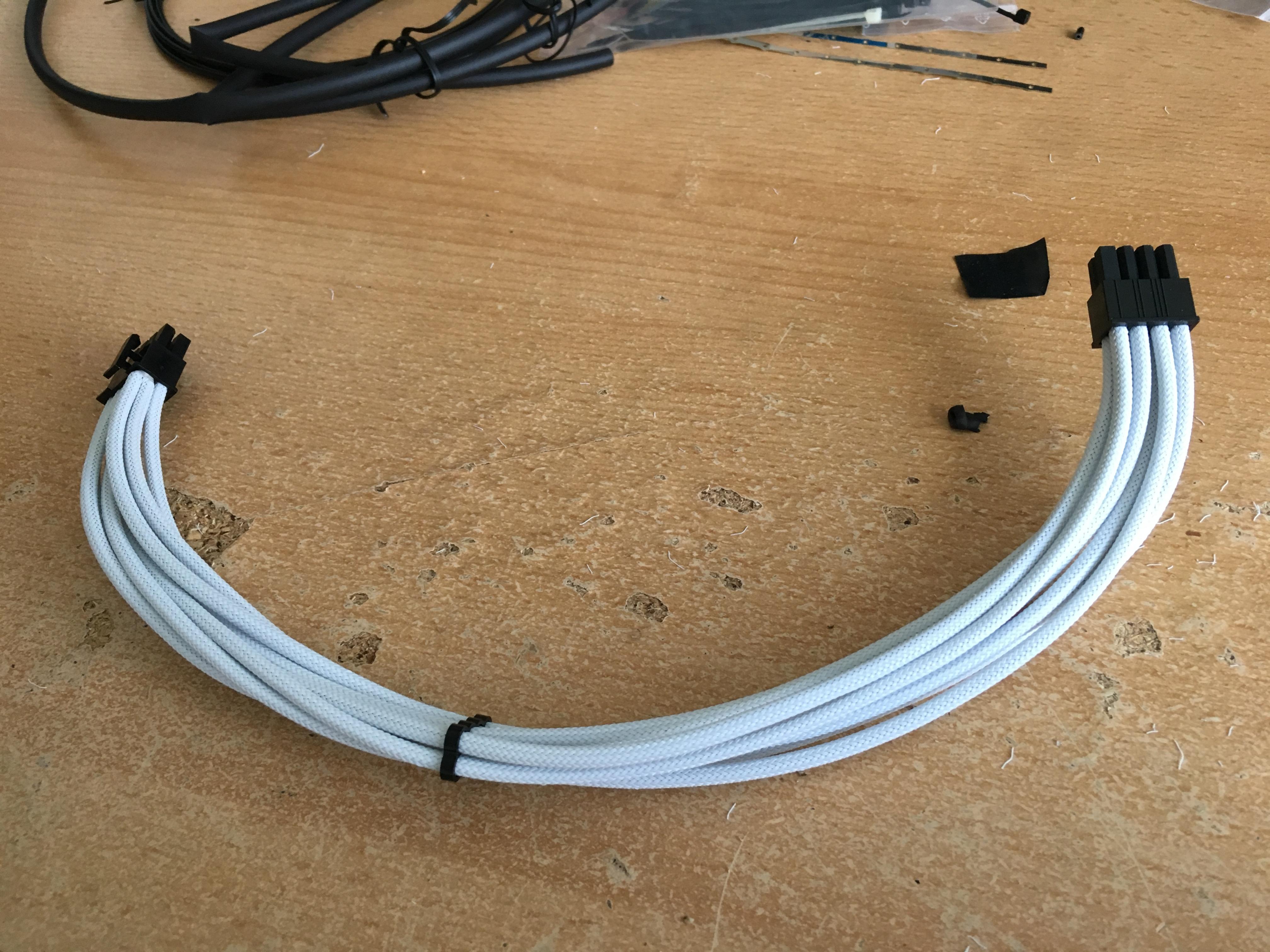

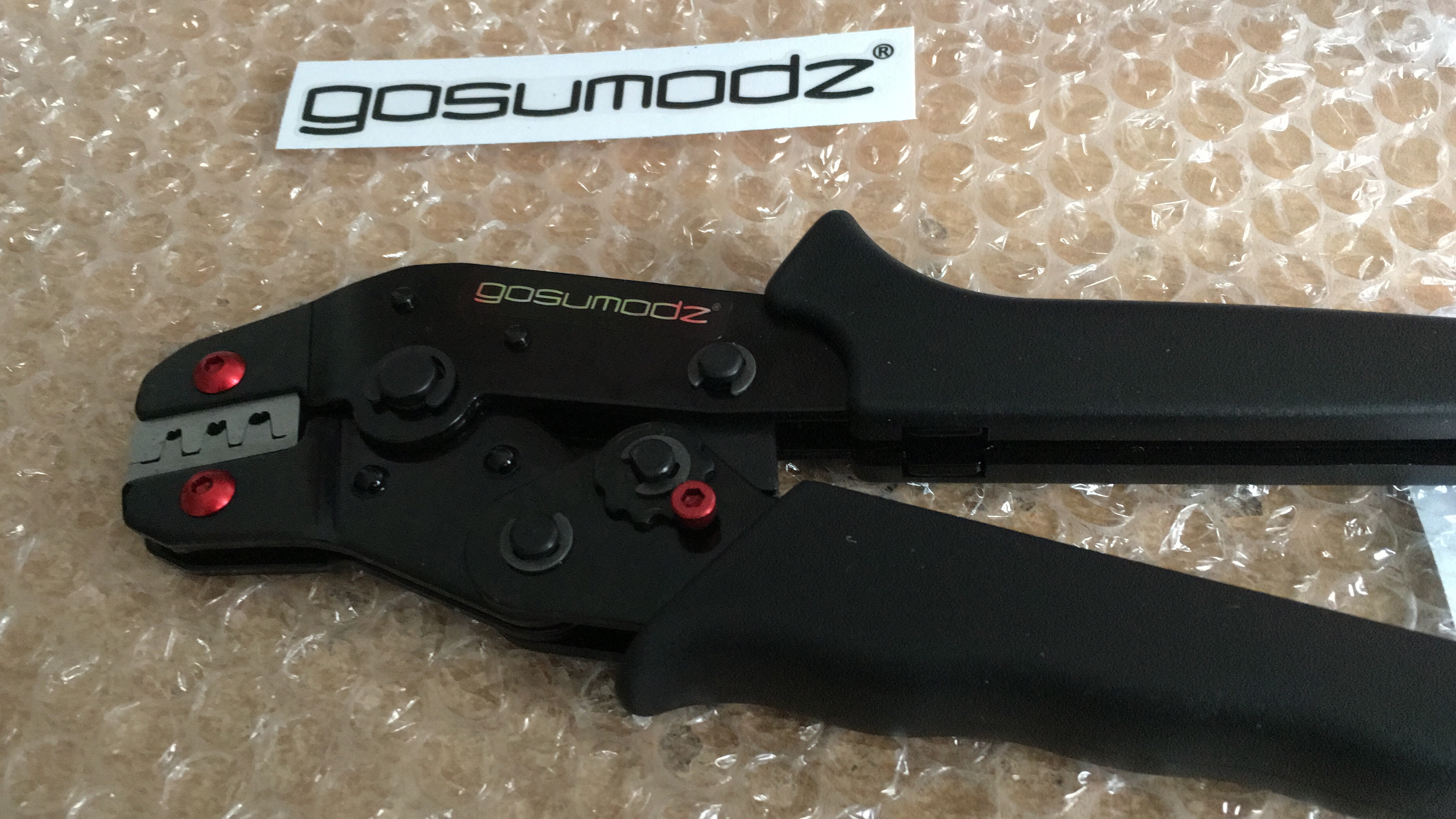

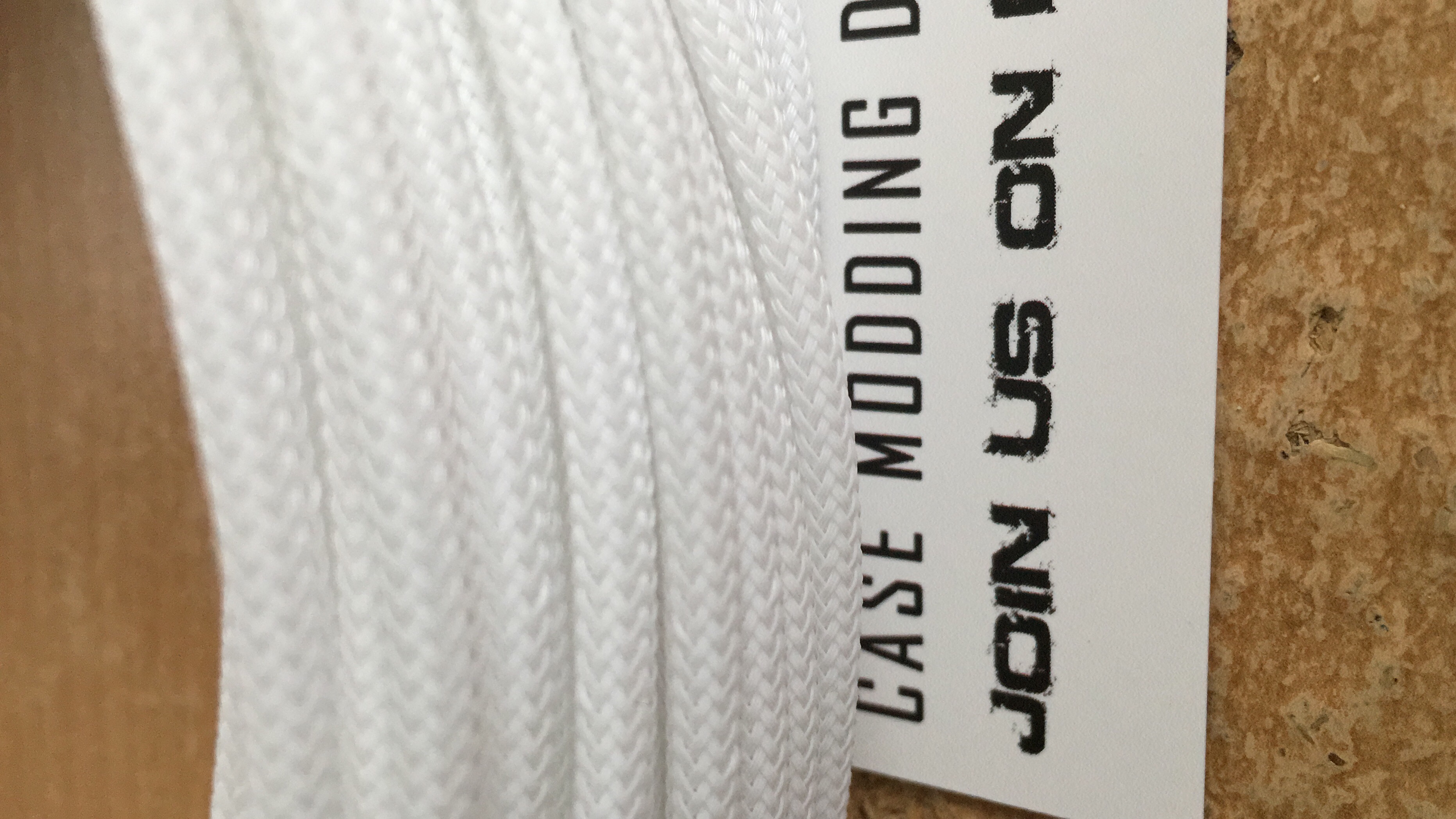

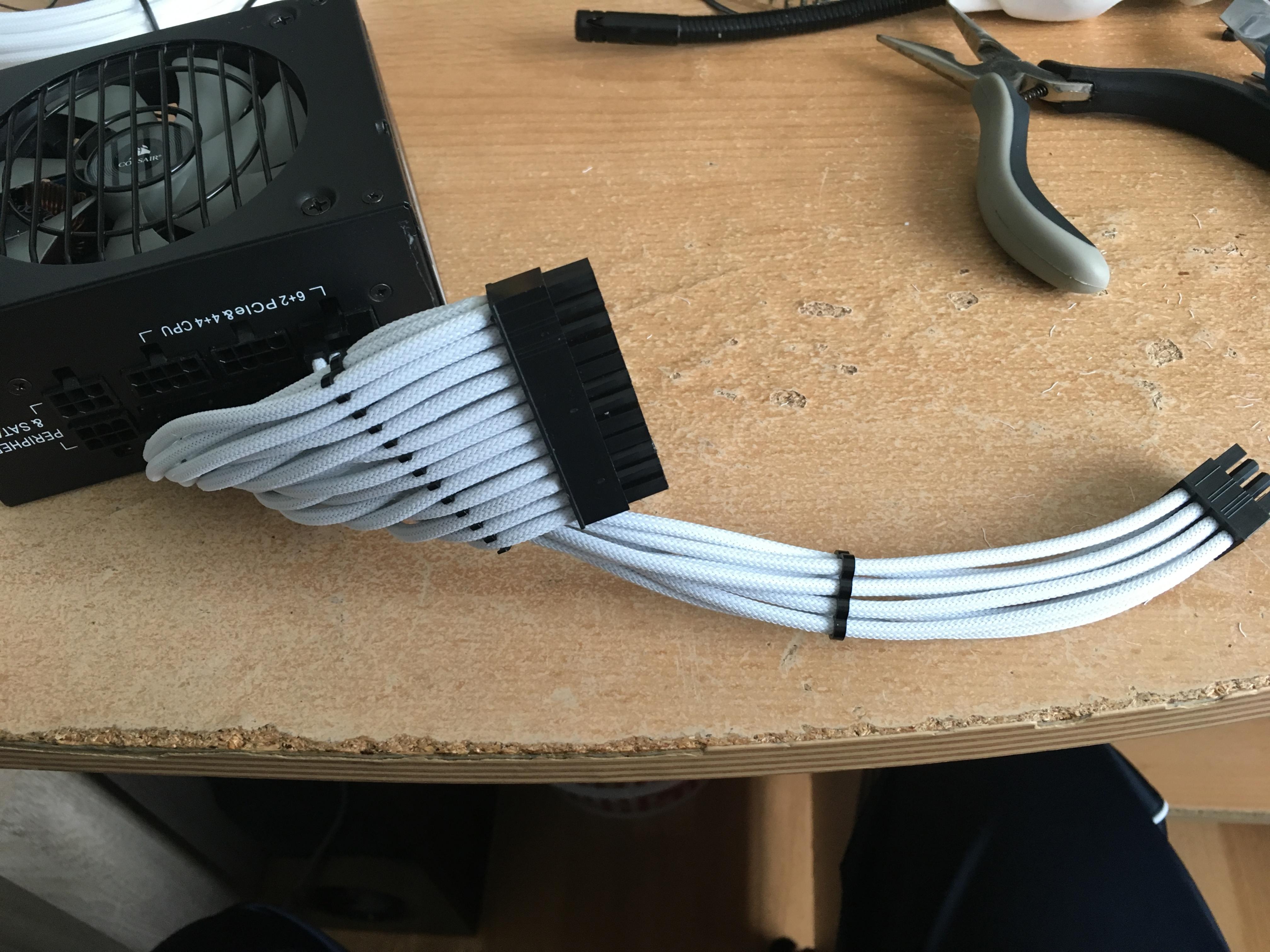

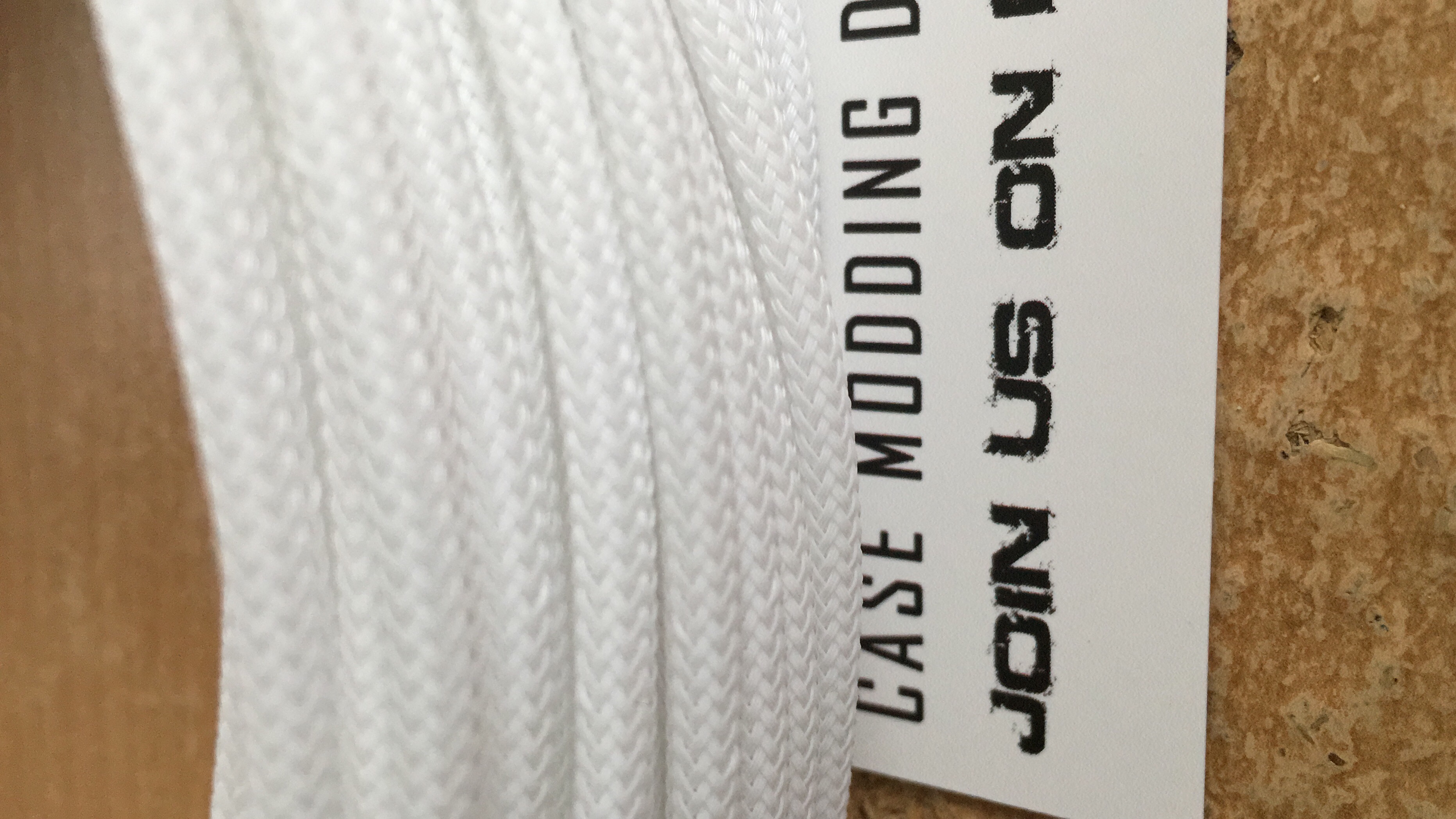

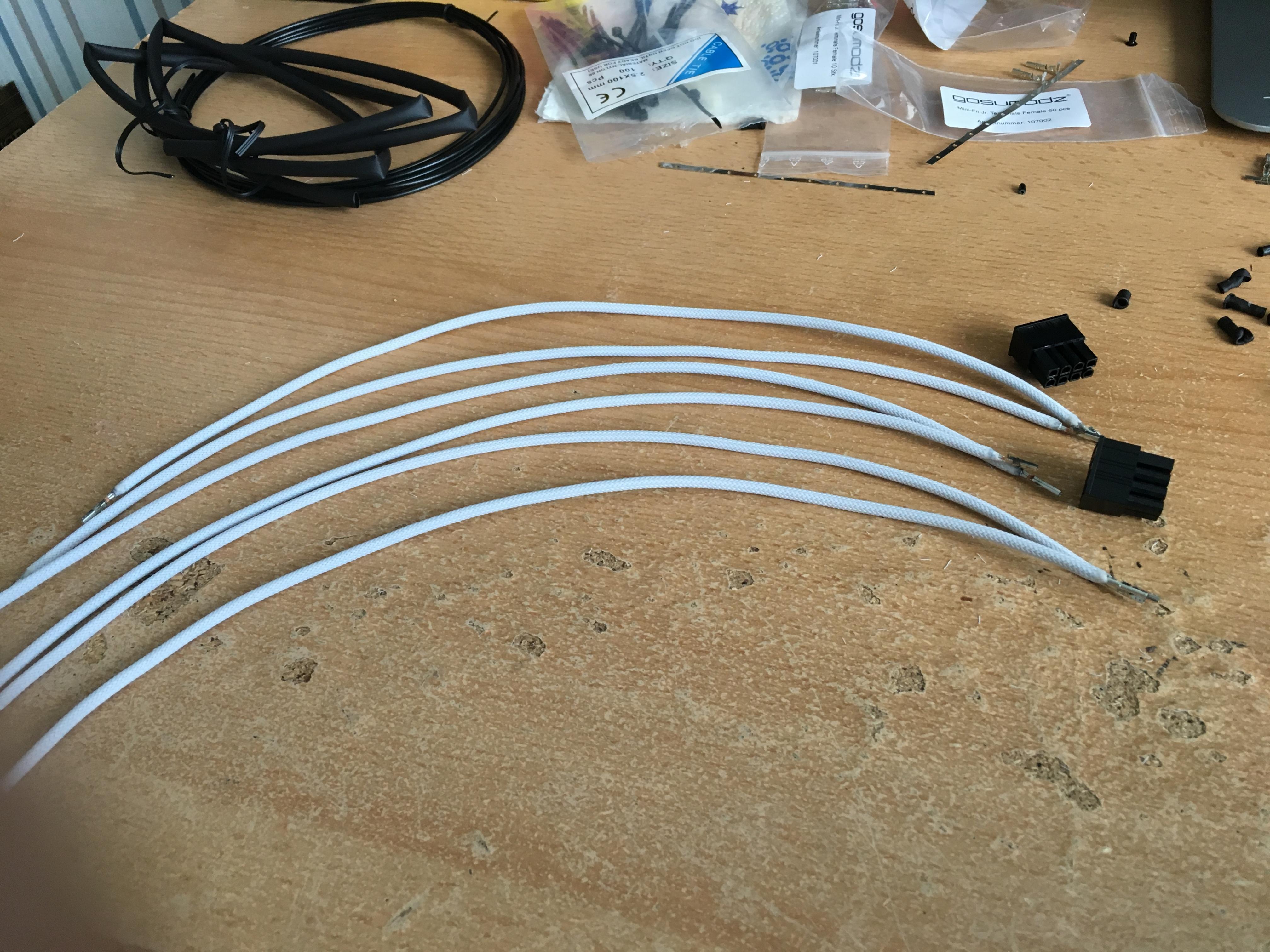

Passende Kabel erstmal Bauen
Testen, Testen, Testen

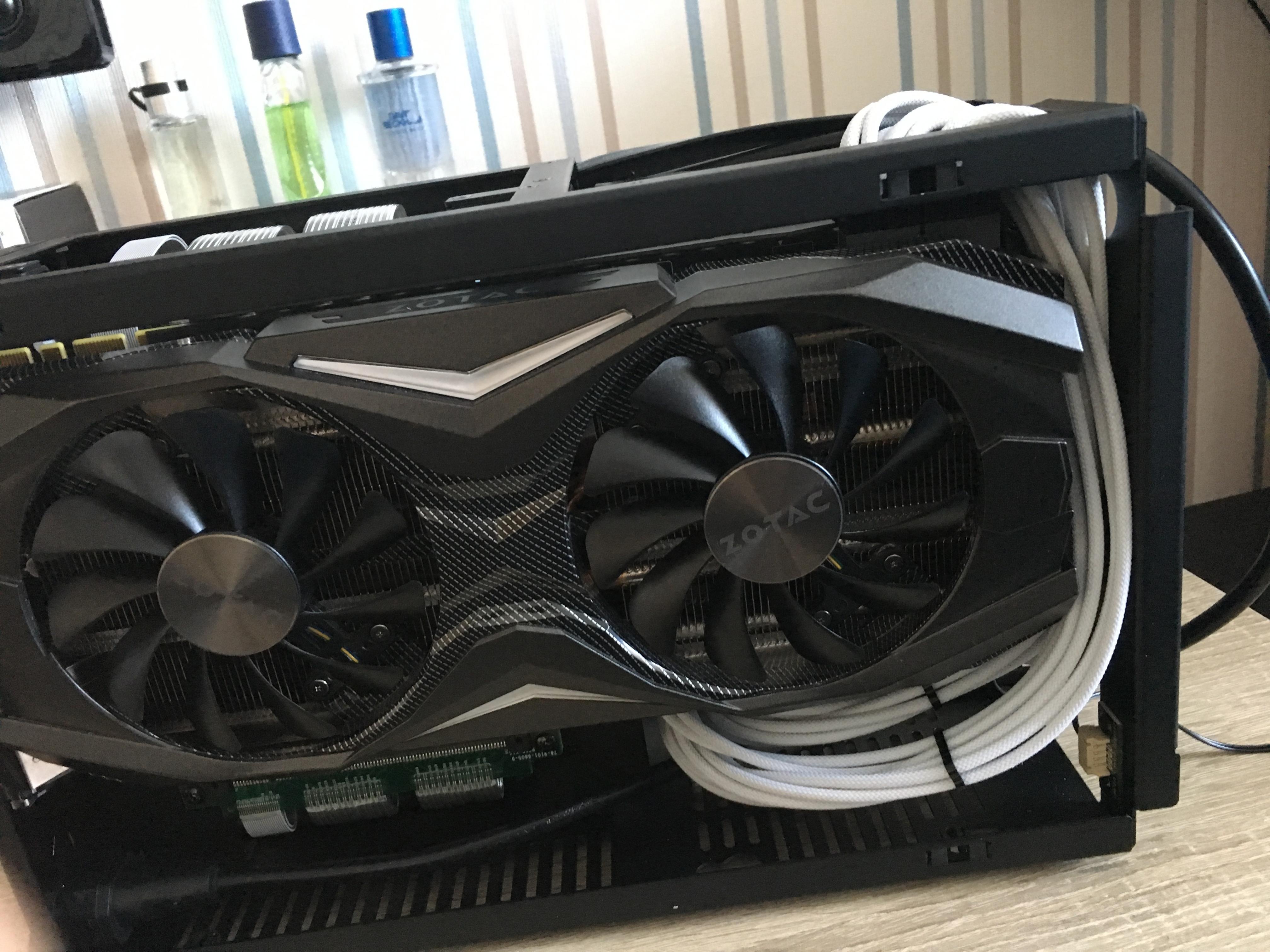

Gpu Stromkabel passen grad so unter denn Deckel
Extrem enge Biegung, kürzeres ATX Kabel geht nicht

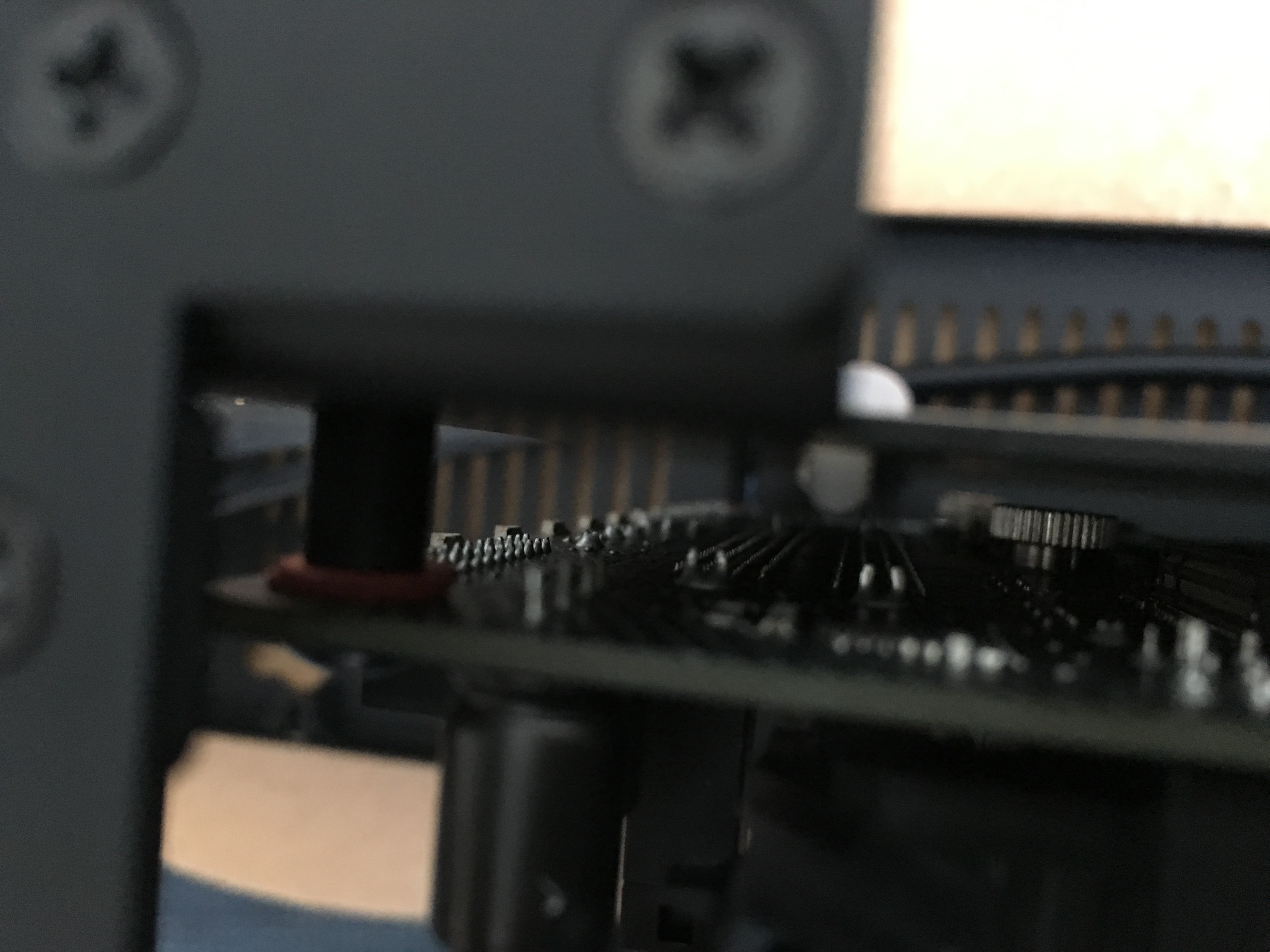

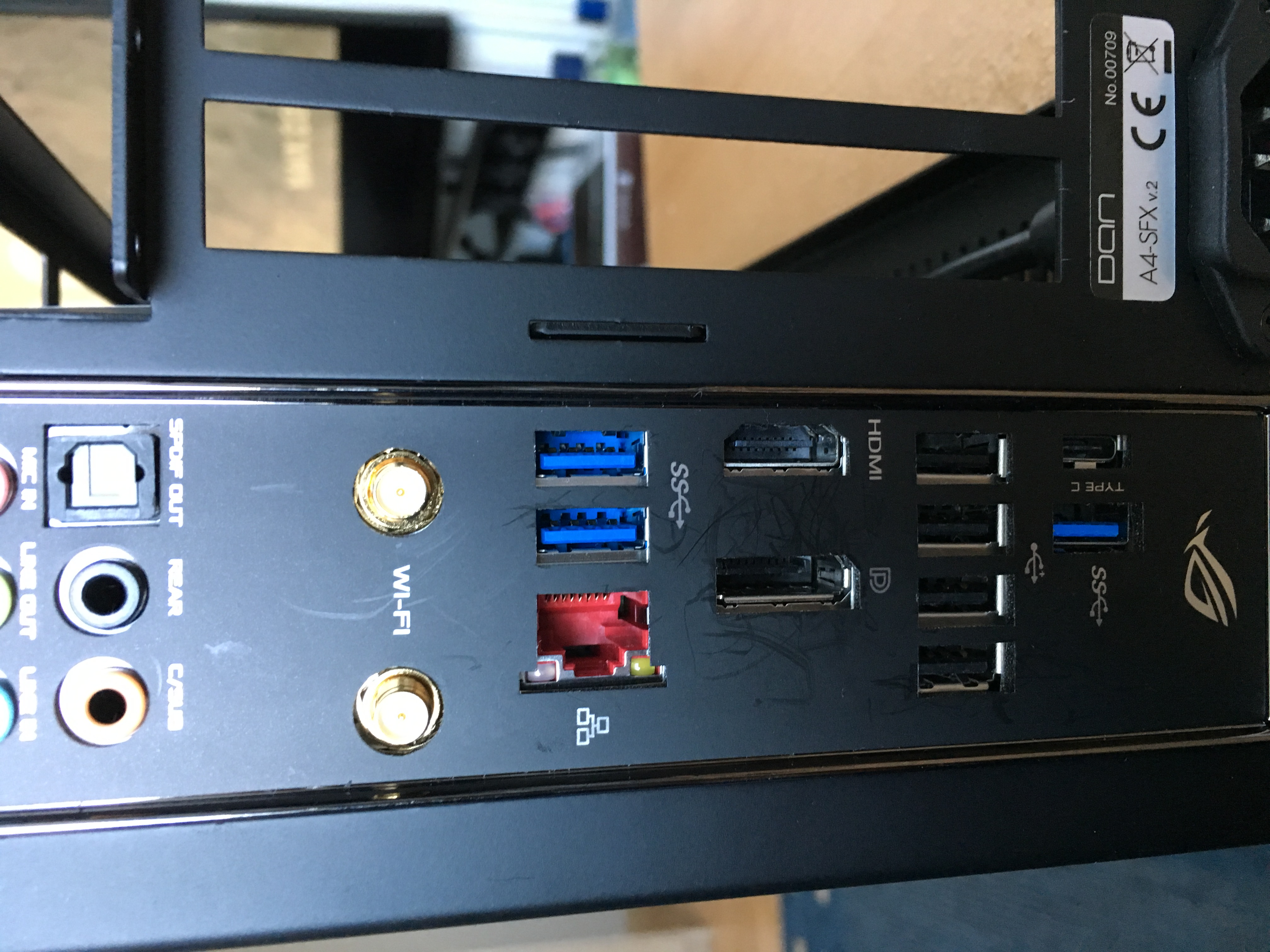

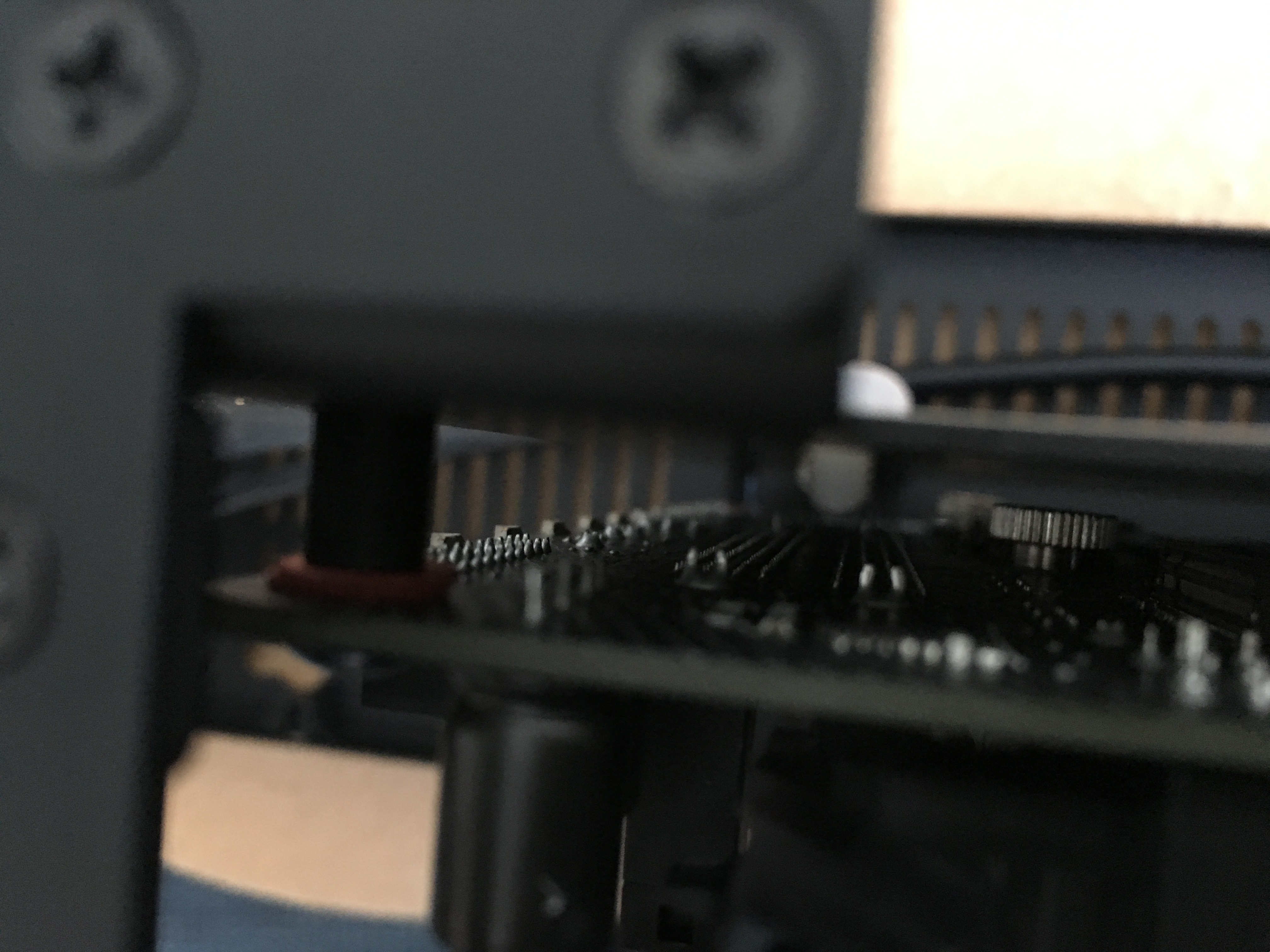

Das Mainboard hat eine leichte Biegung, Die Backplate passte nicht ganz, Unterlegscheiben hat es verbessert

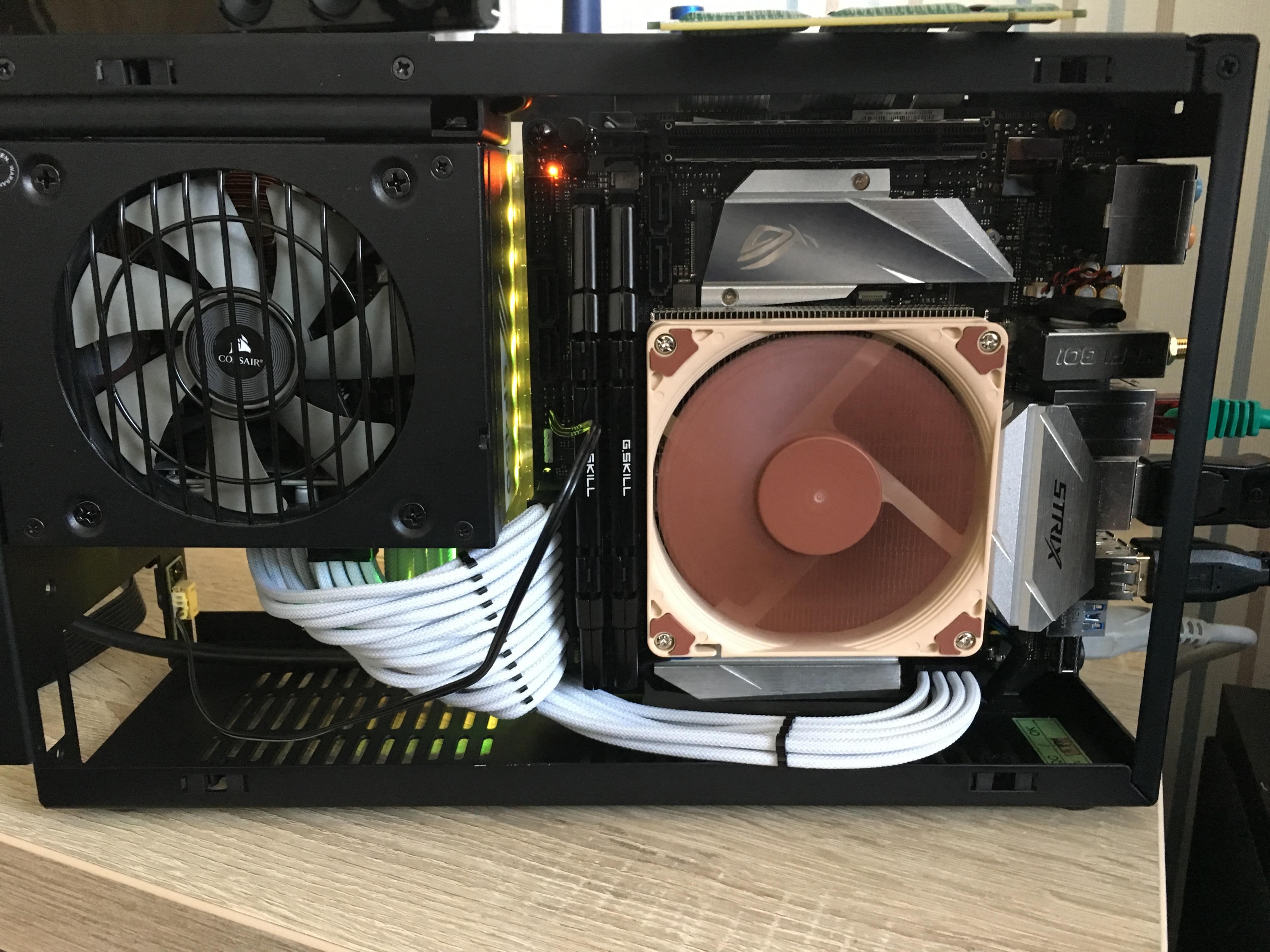

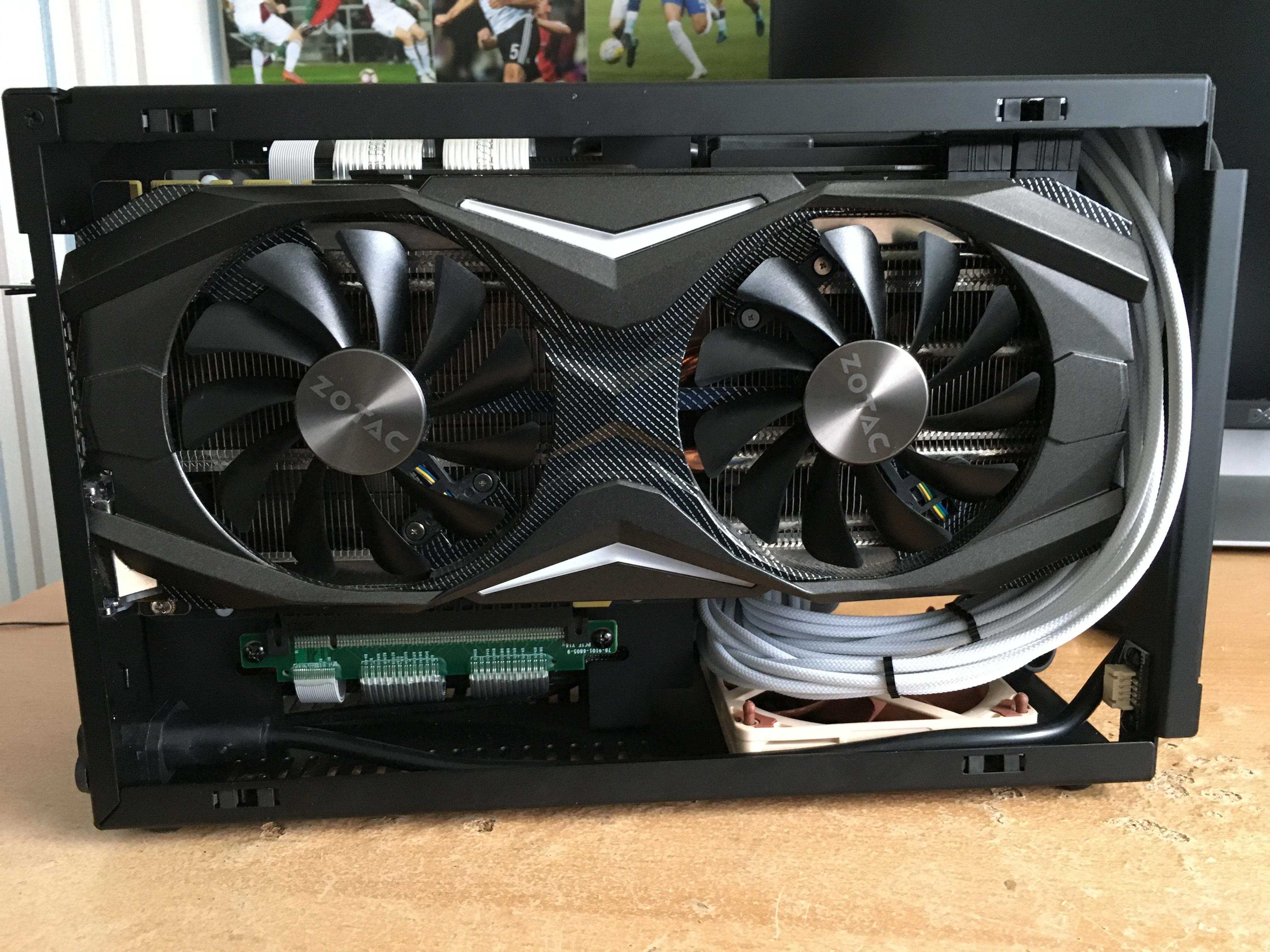

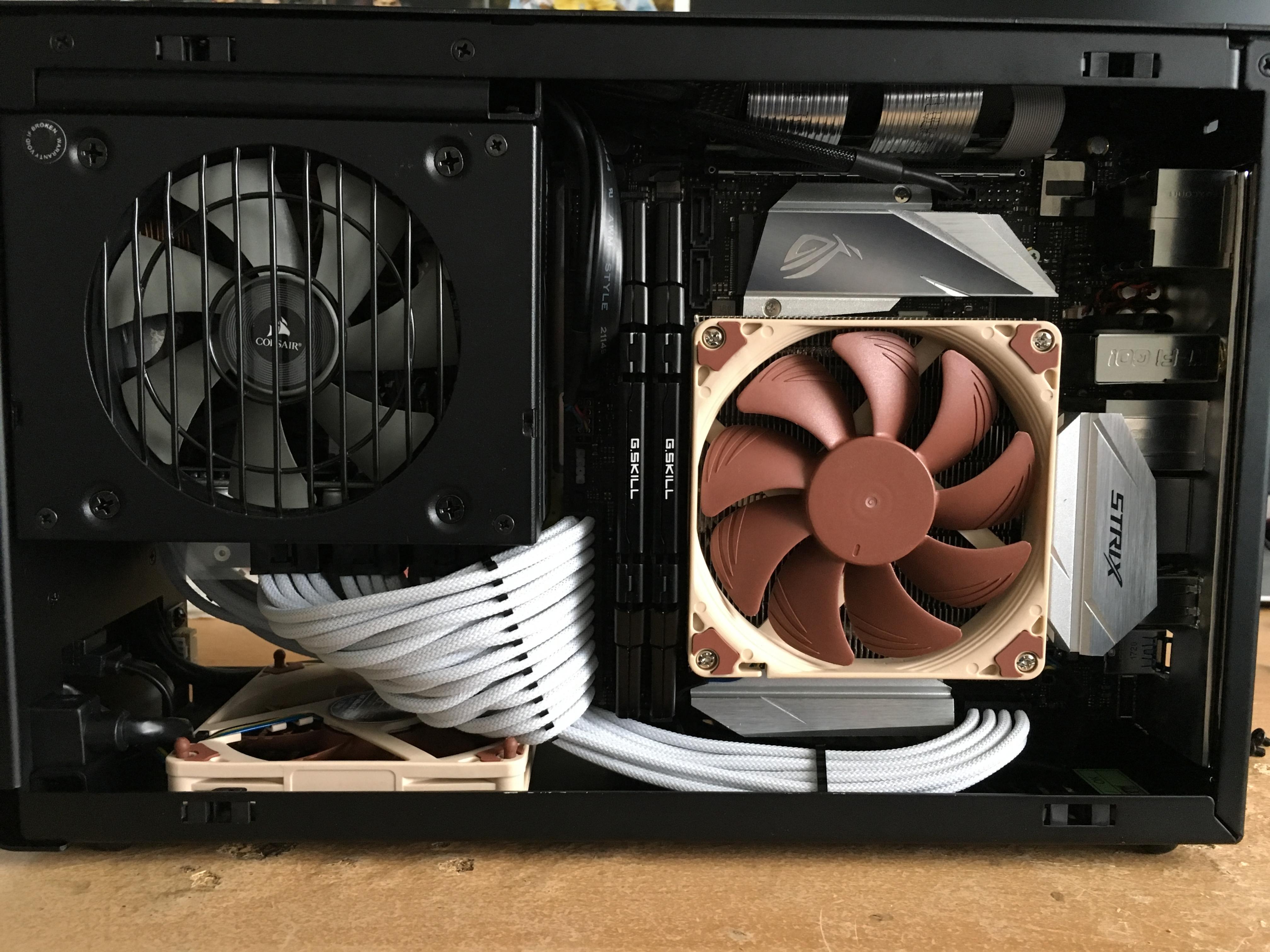

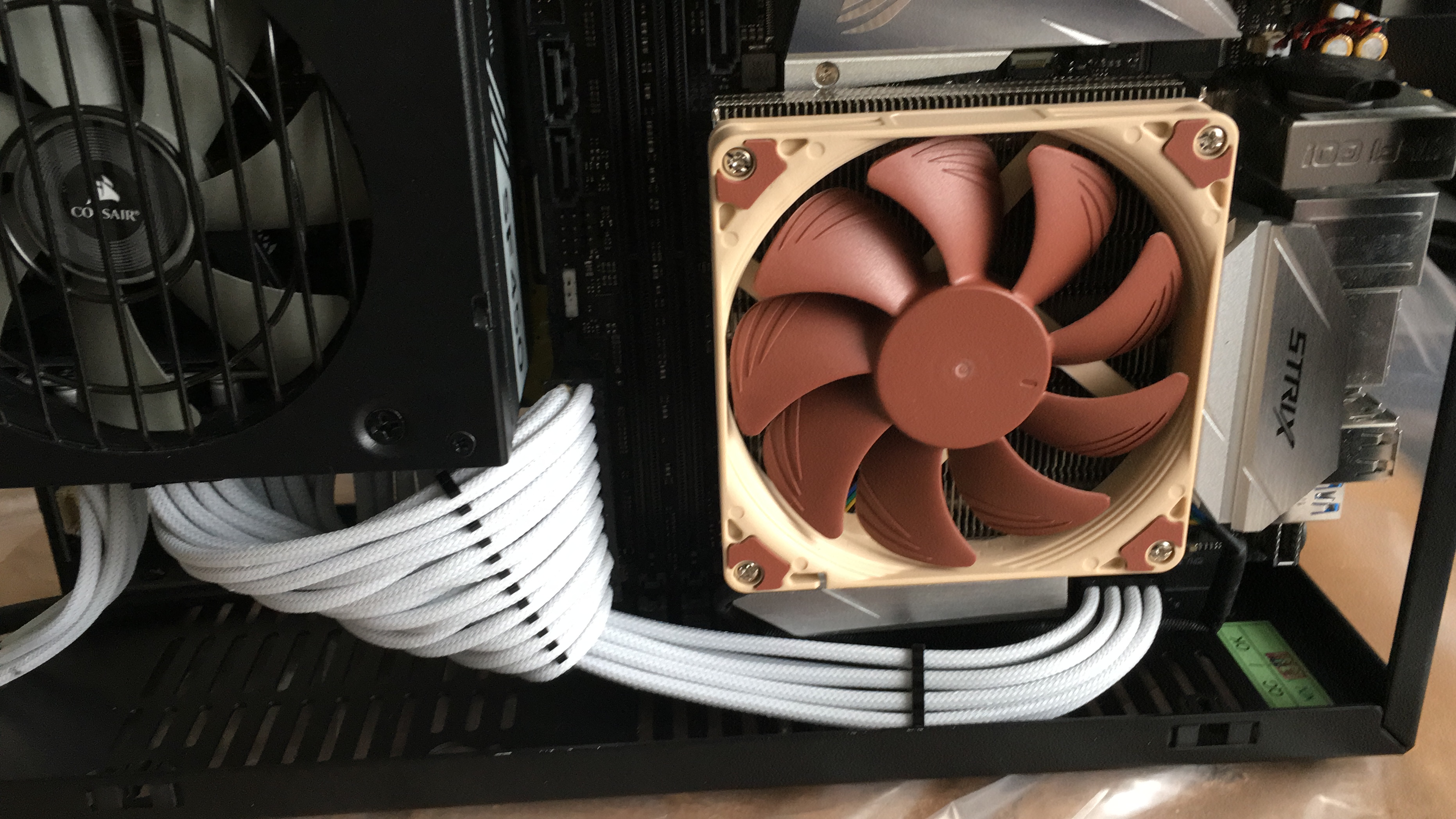

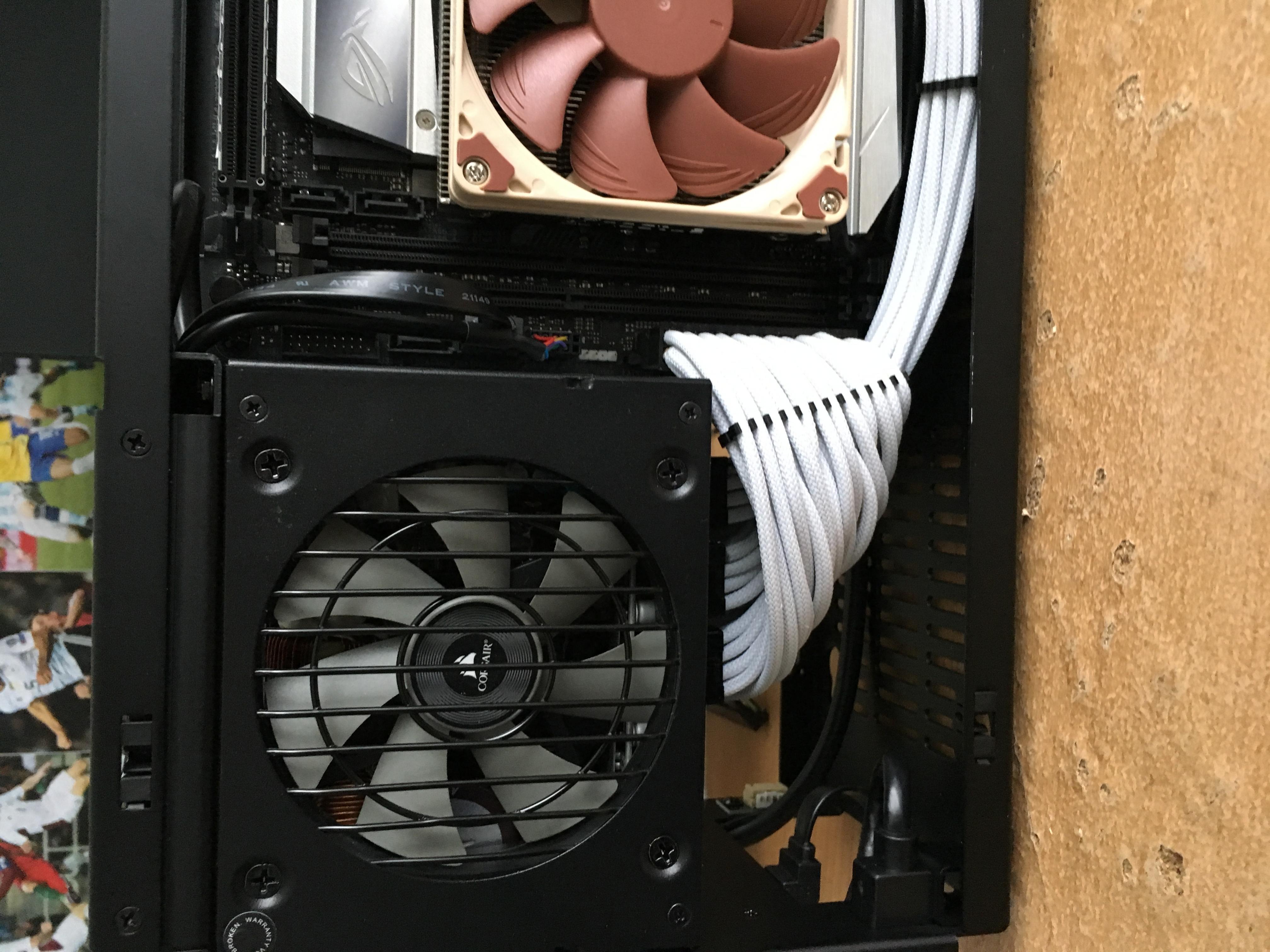

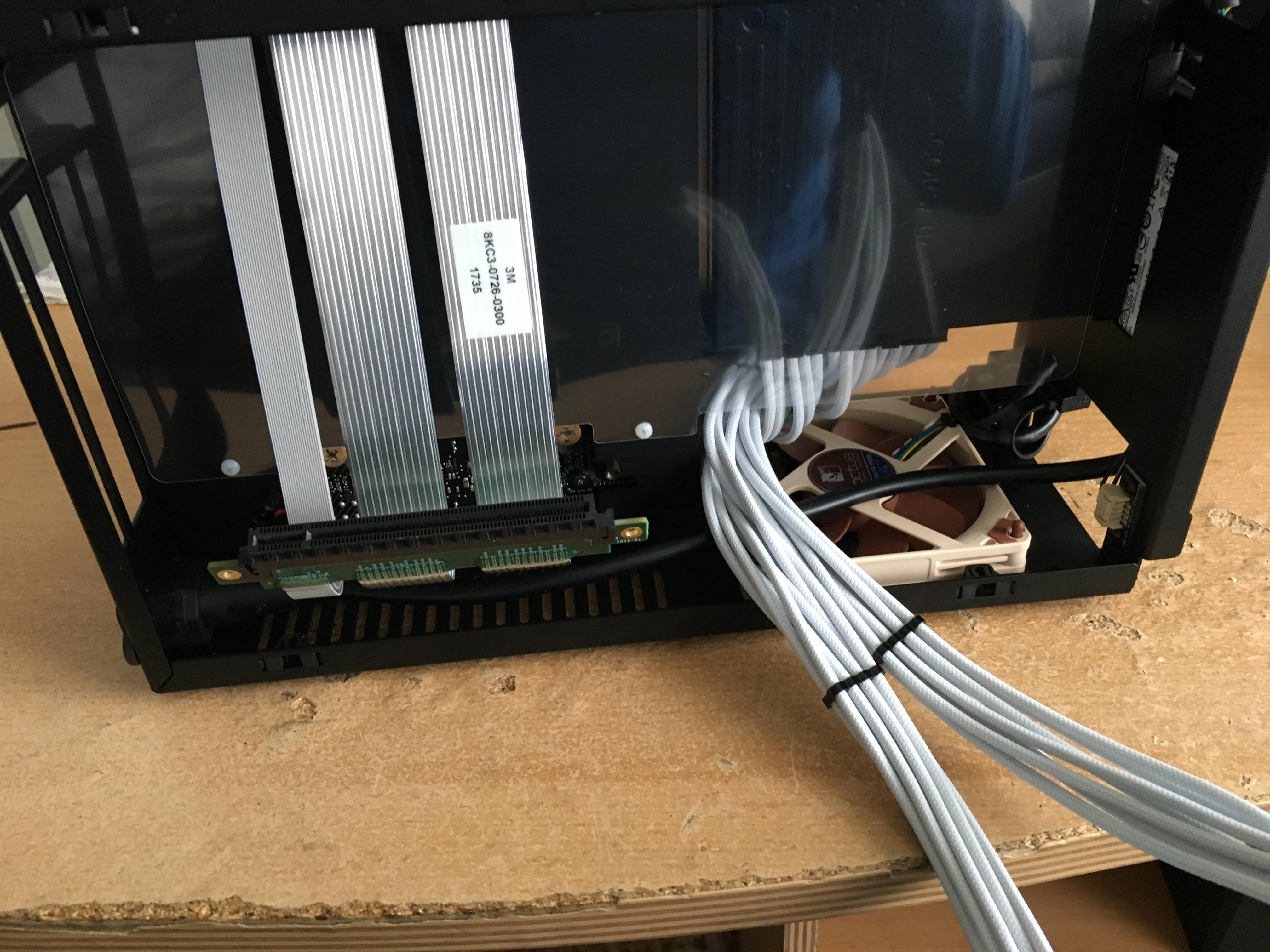

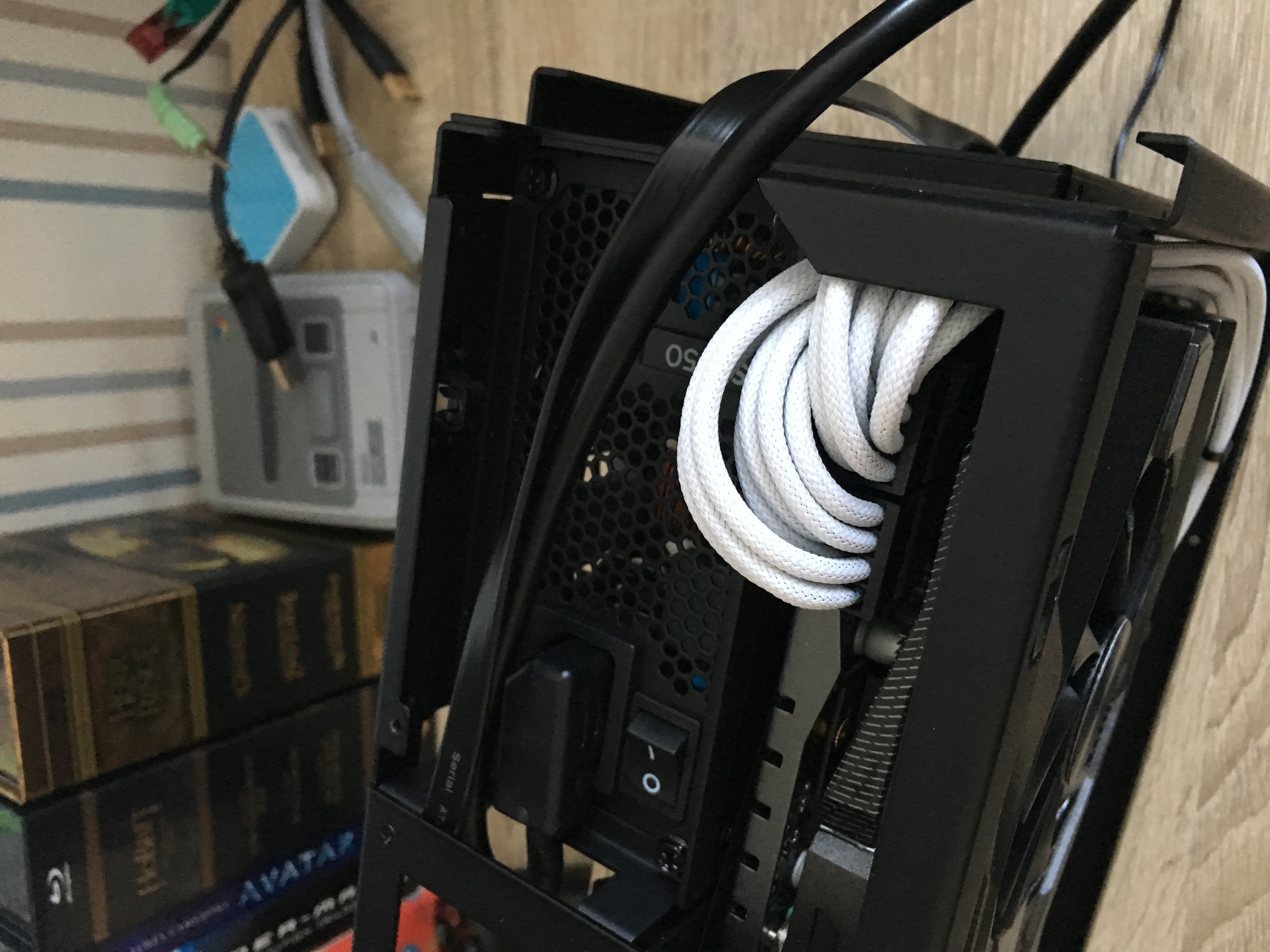

Kabel Verlegen

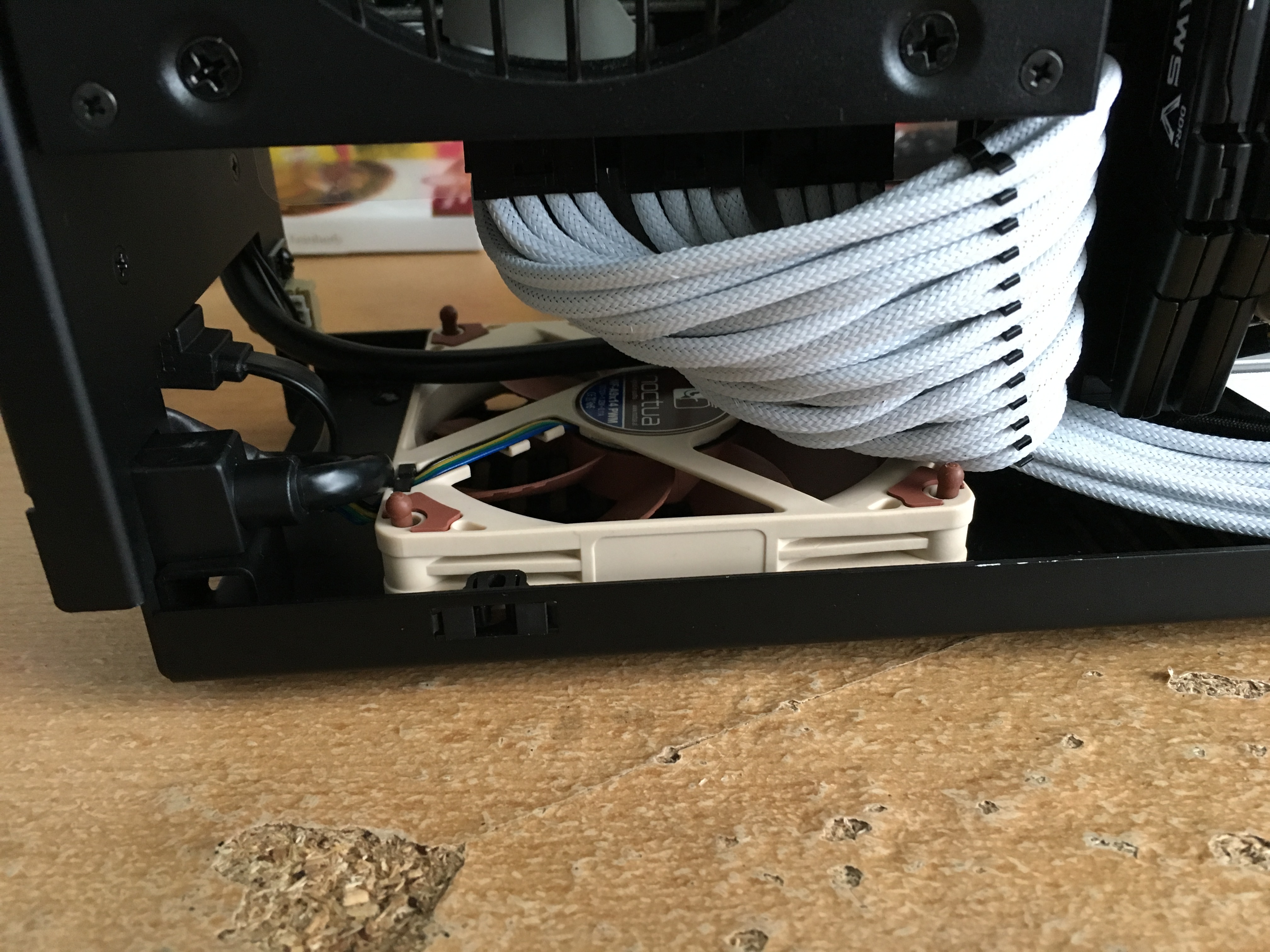

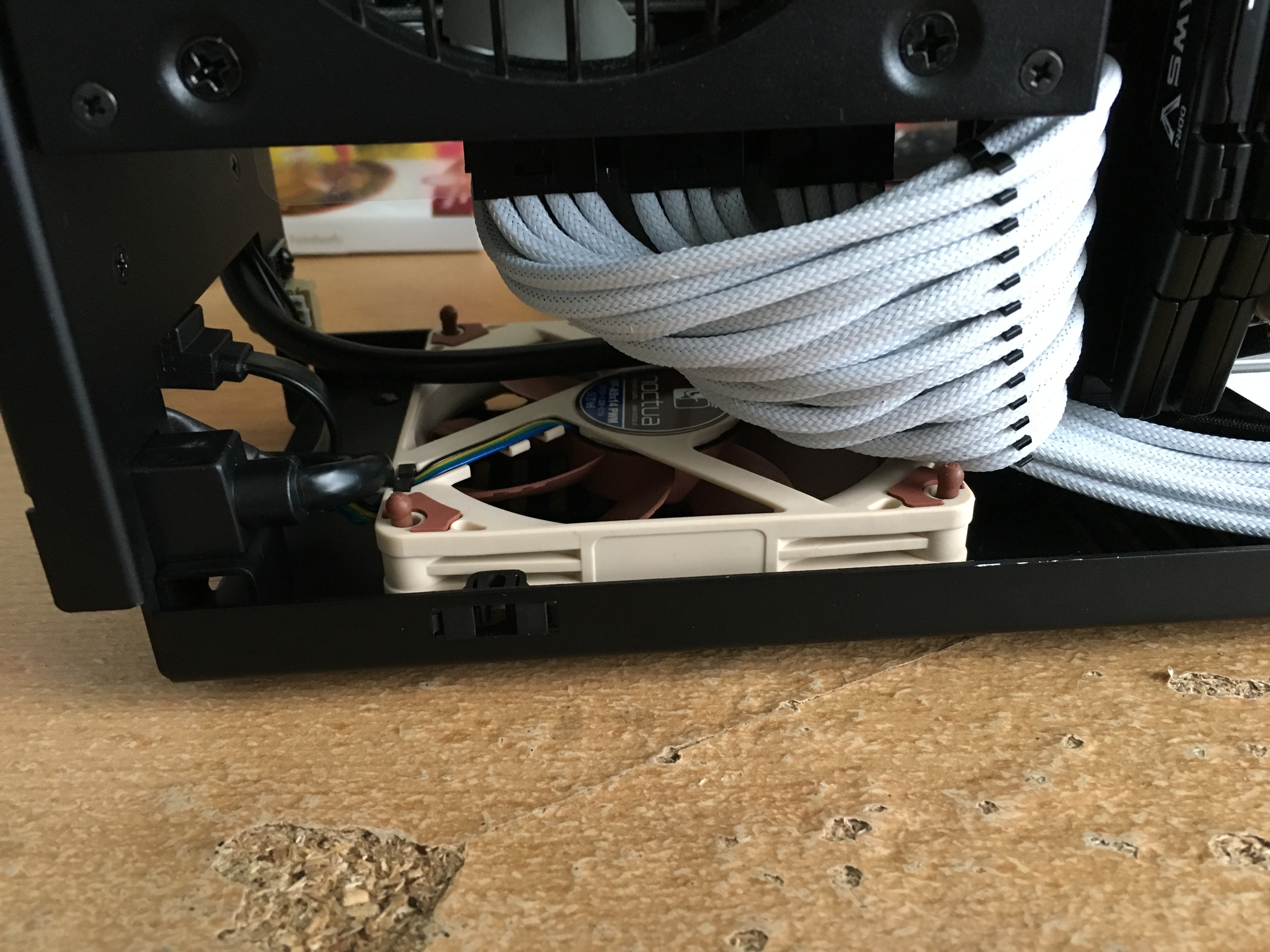

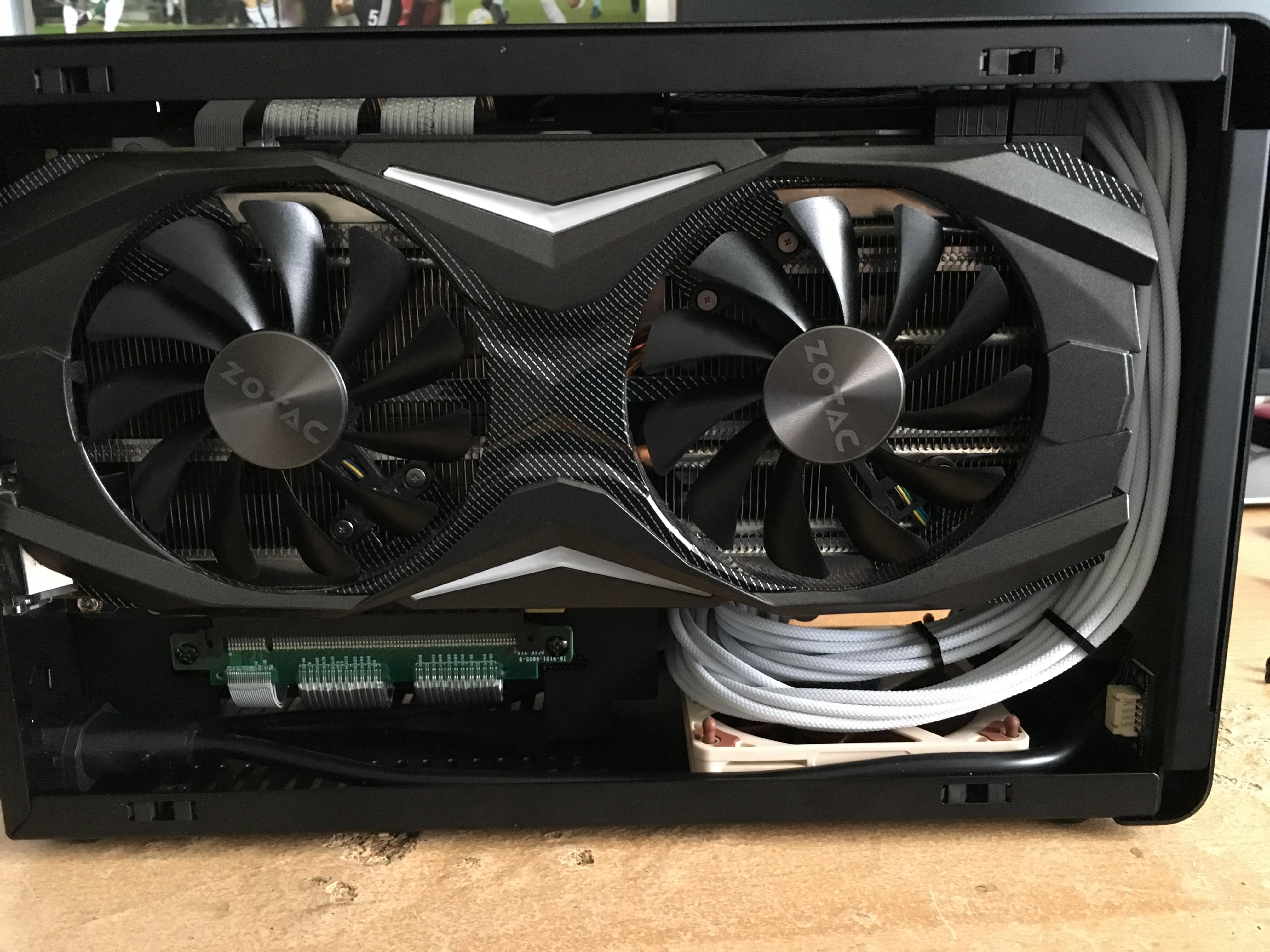

Zusätzlicher Noctua Lüfter, na ob er was bringt

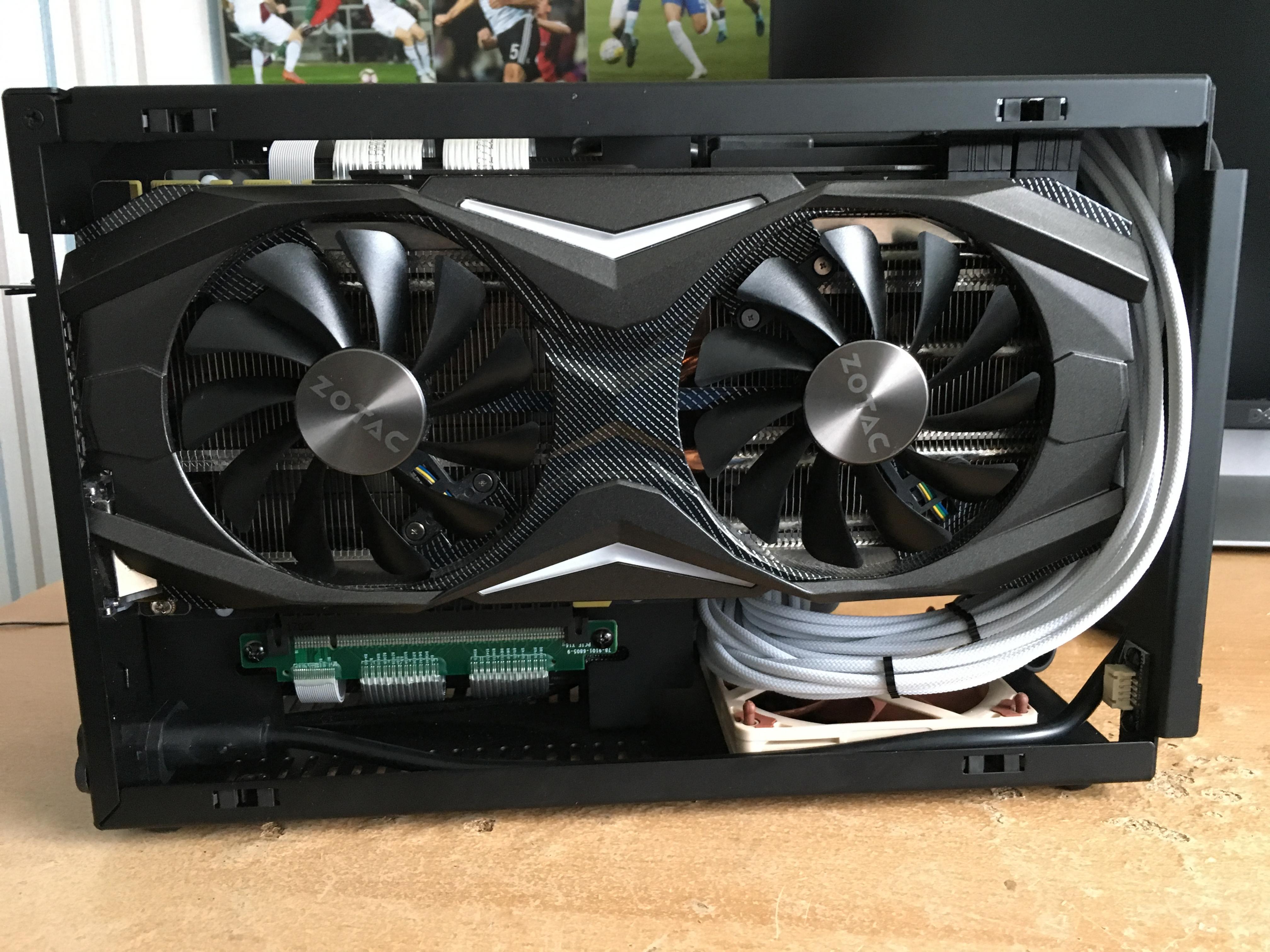

Oberen Deckel drauf zum testen
Bilder Limit Erreicht
Verbaute Hardware:
- Intel Core i5-8400
- ZOTAC GeForce GTX 1080 AMP! Edition 8GB
- 450 Watt Corsair SF Series SF450 Modular 80+ Gold
- Asus ROG STRIX Z370-I Gaming Intel Z370
- 16GB G.Skill RipJaws V schwarz DDR4-3200
- 250GB Samsung 960 Evo M.2 2280 NVMe PCIe 3.0
- 1000GB WD Blue 2.5" (6.4cm) SATA 6Gb/s TLC
- Noctua NH-L9i Topblow Kühler

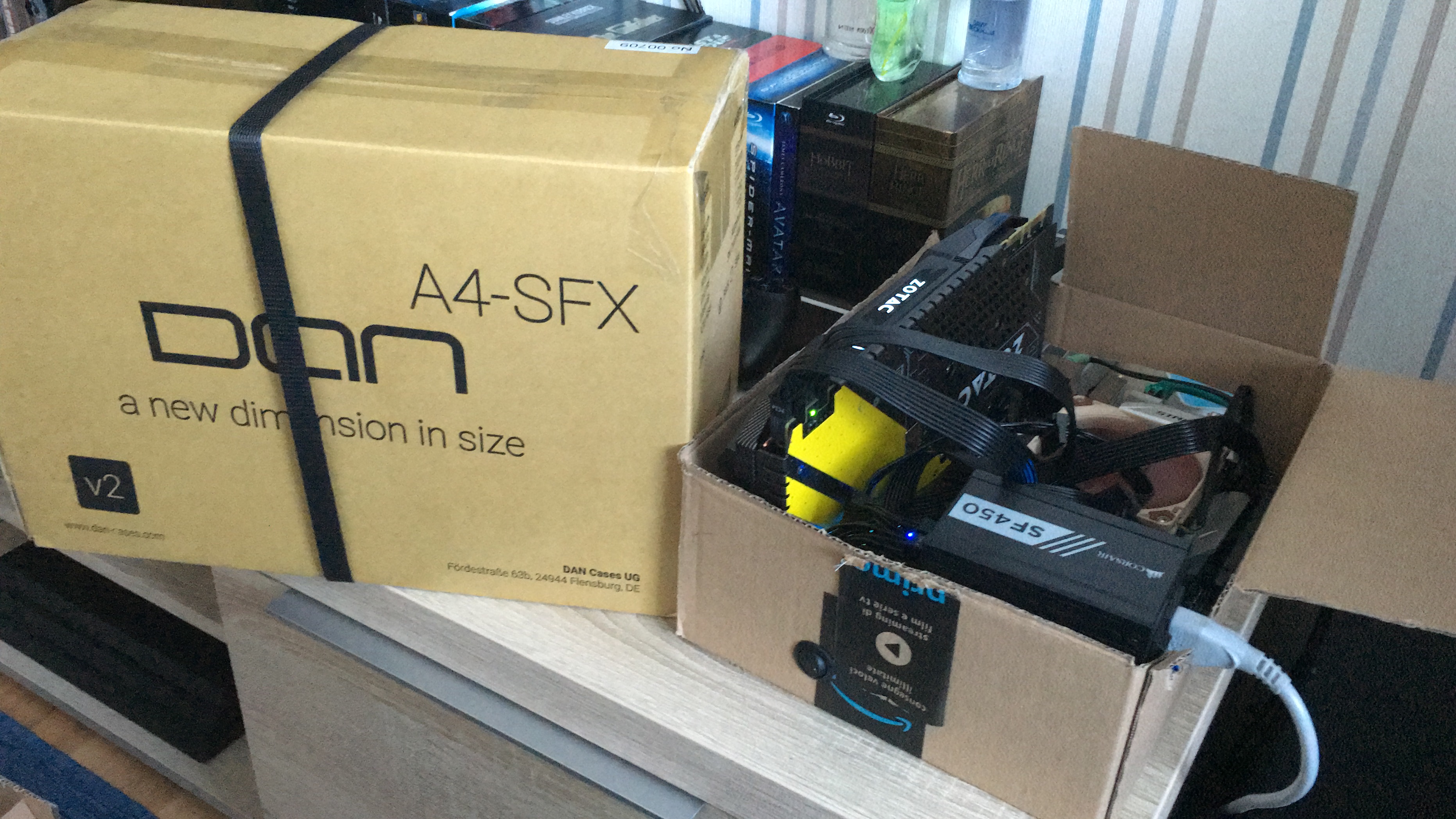

Es ist da, Rechts "Gehäuse" seit der Kickstarter Kampagne

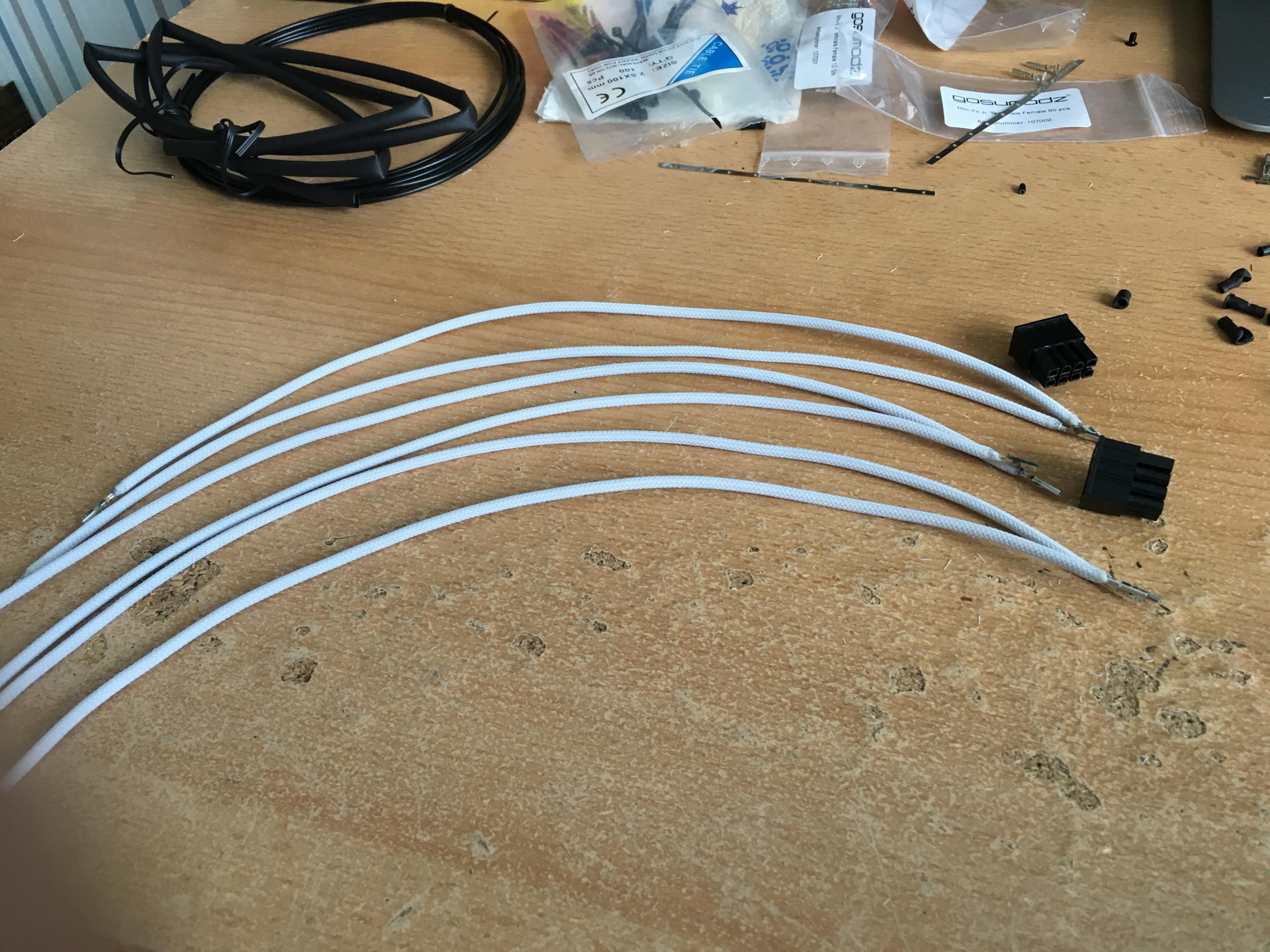

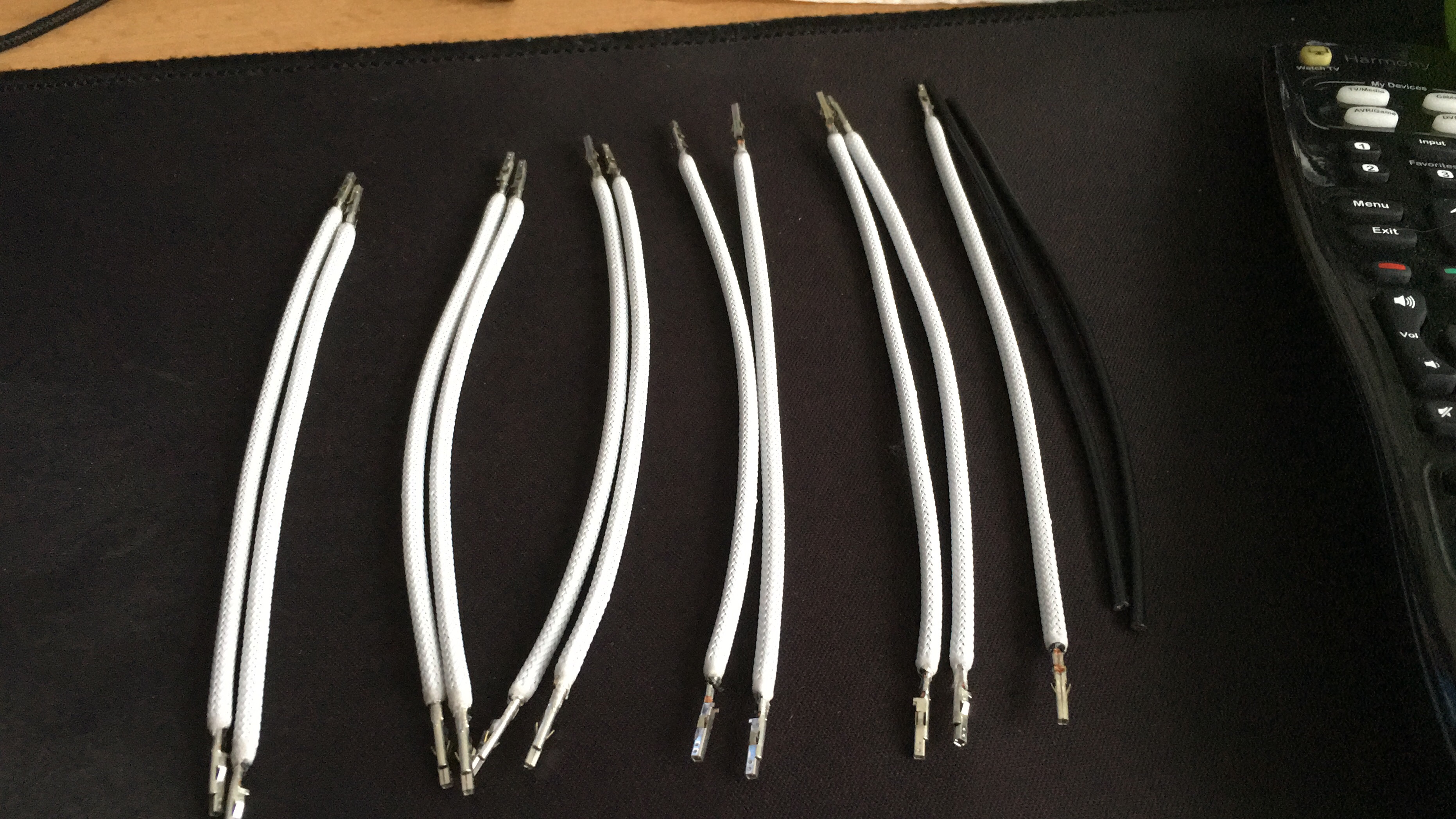

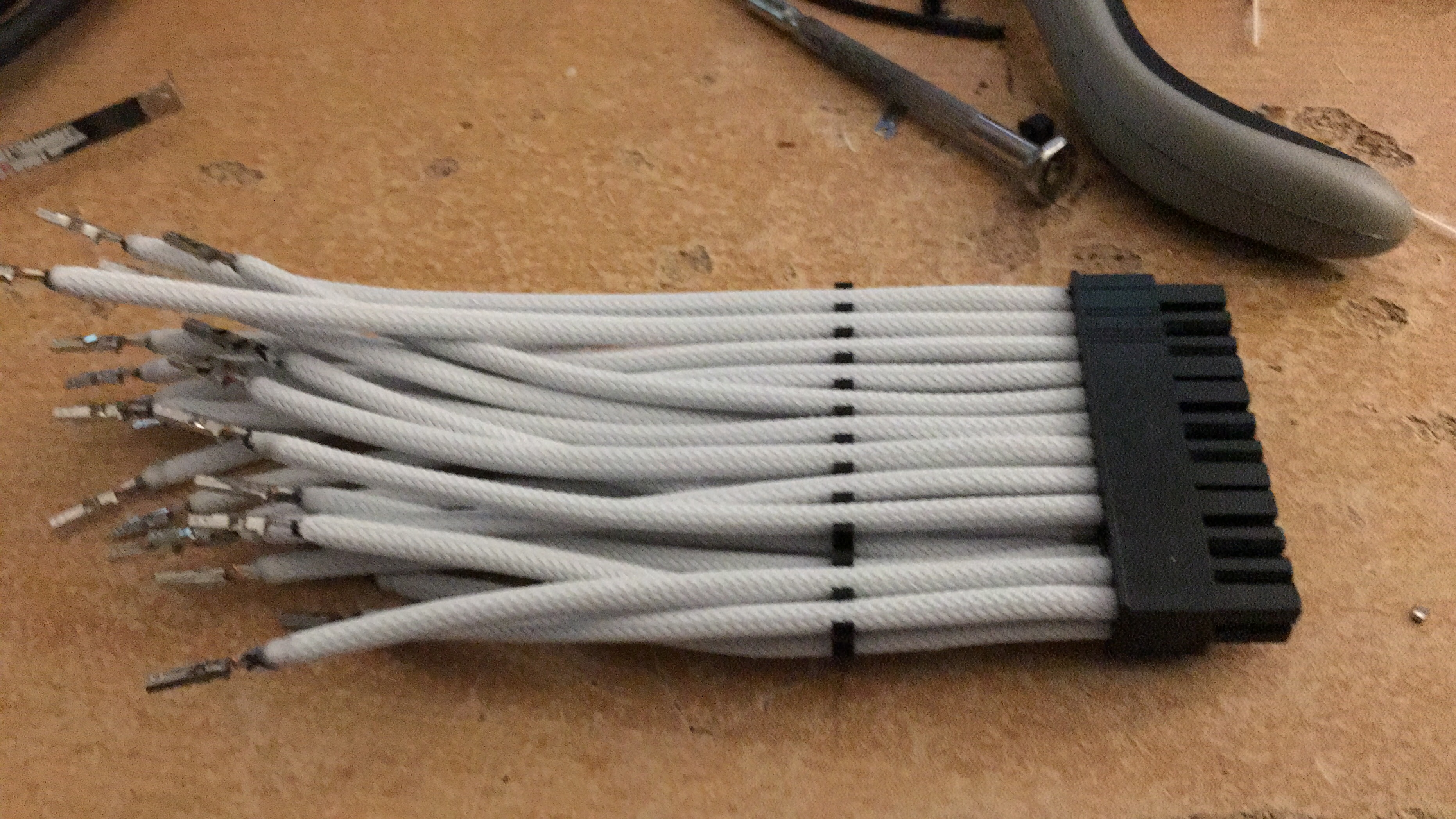

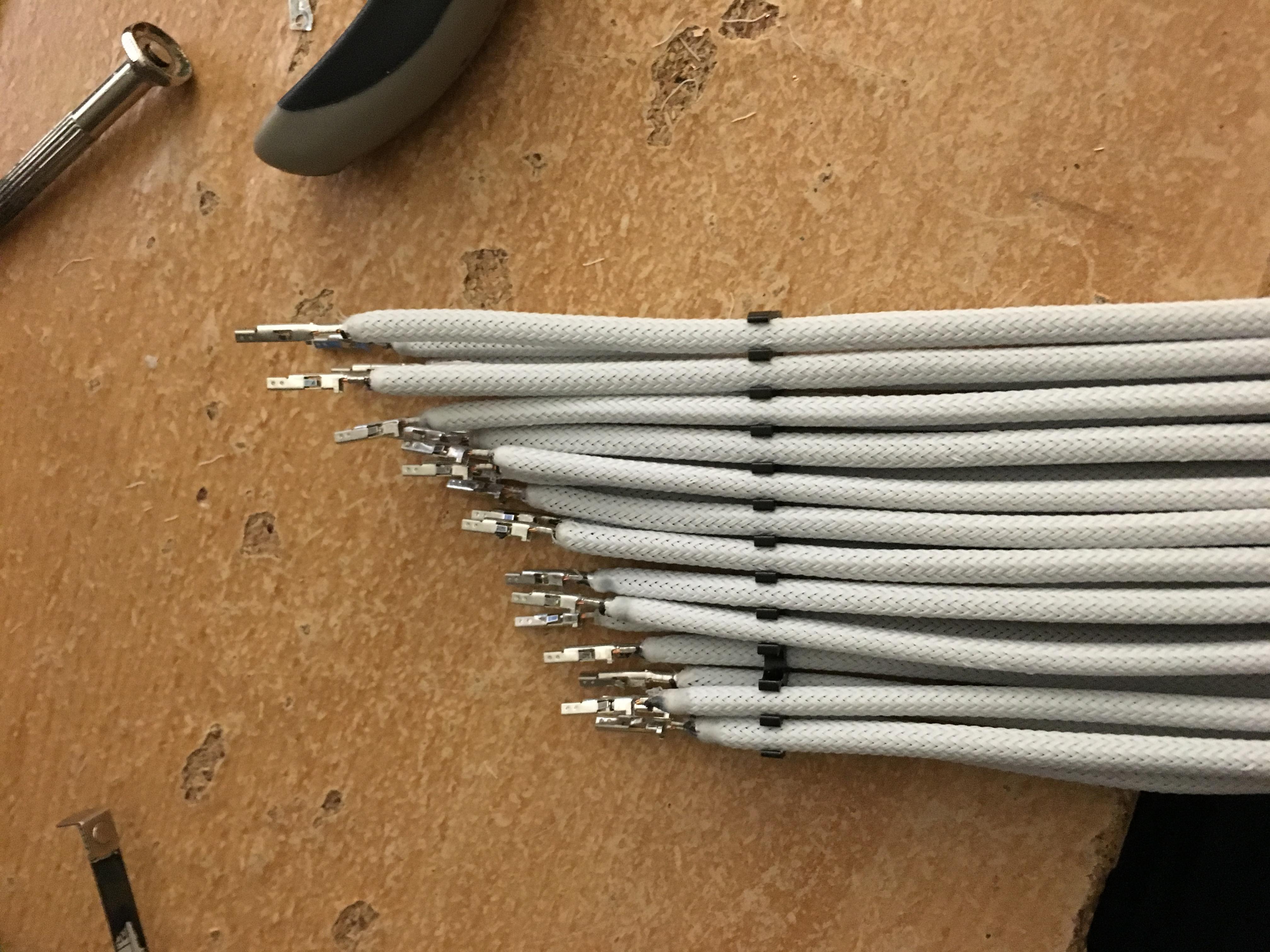

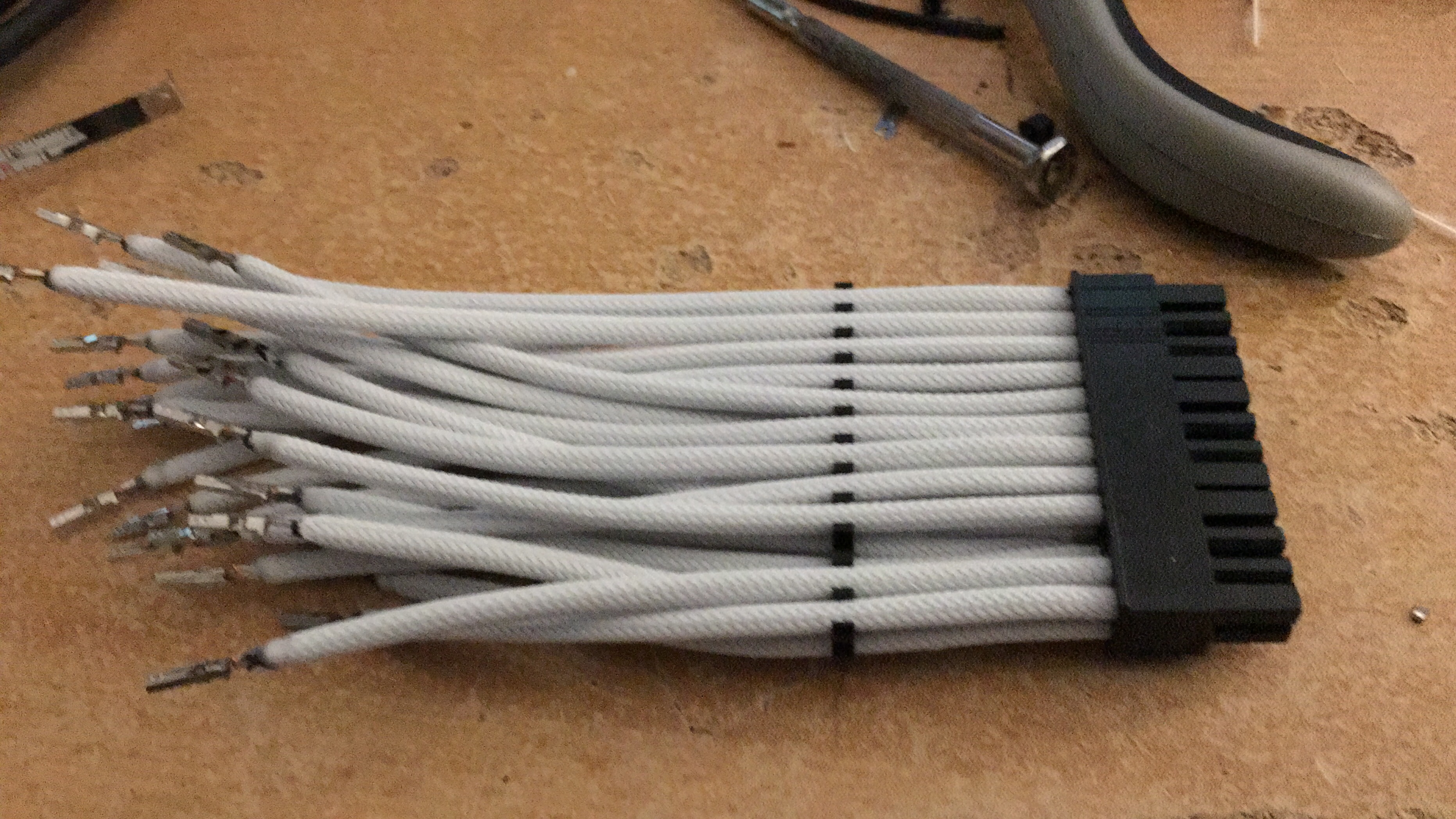

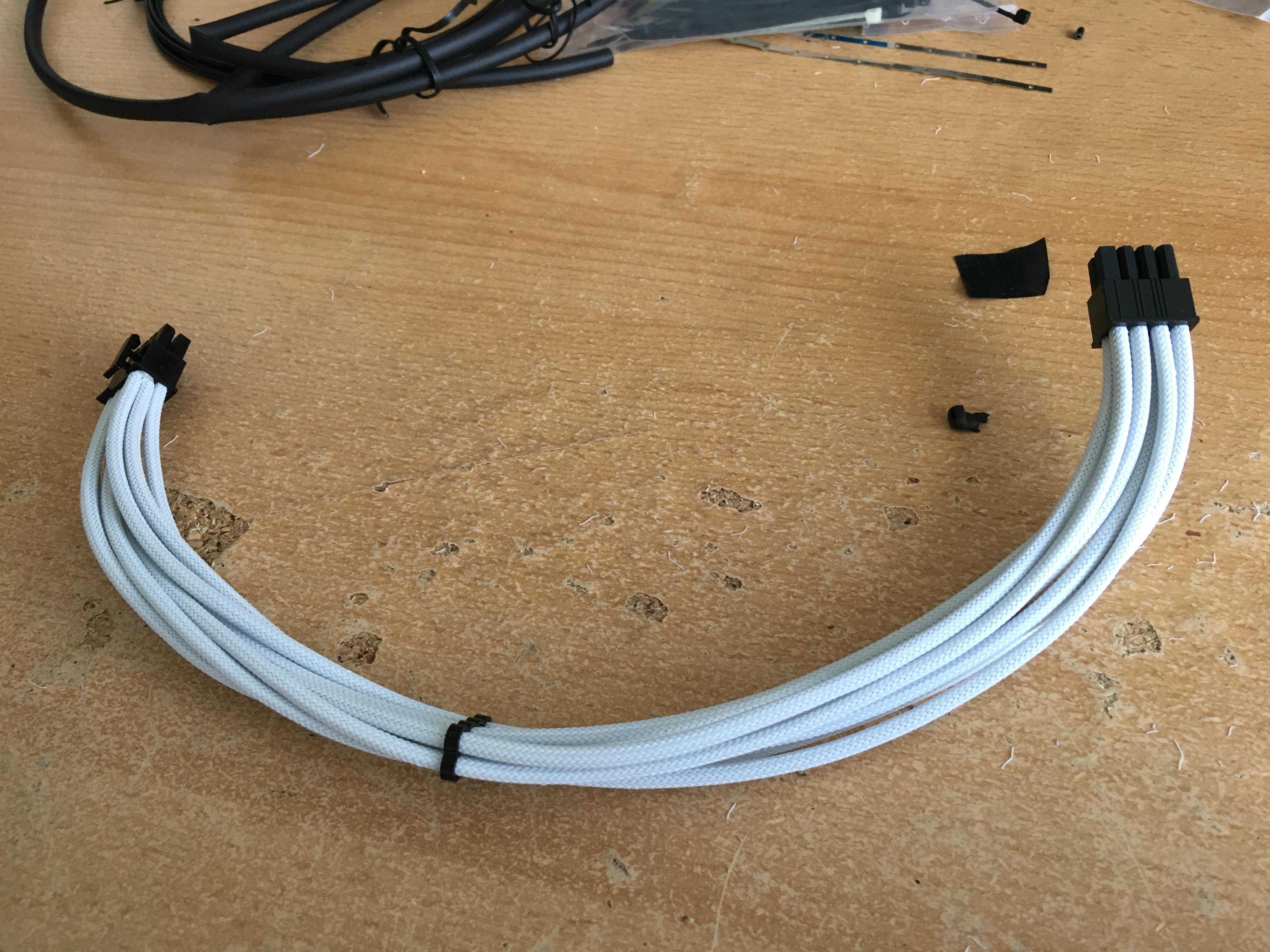

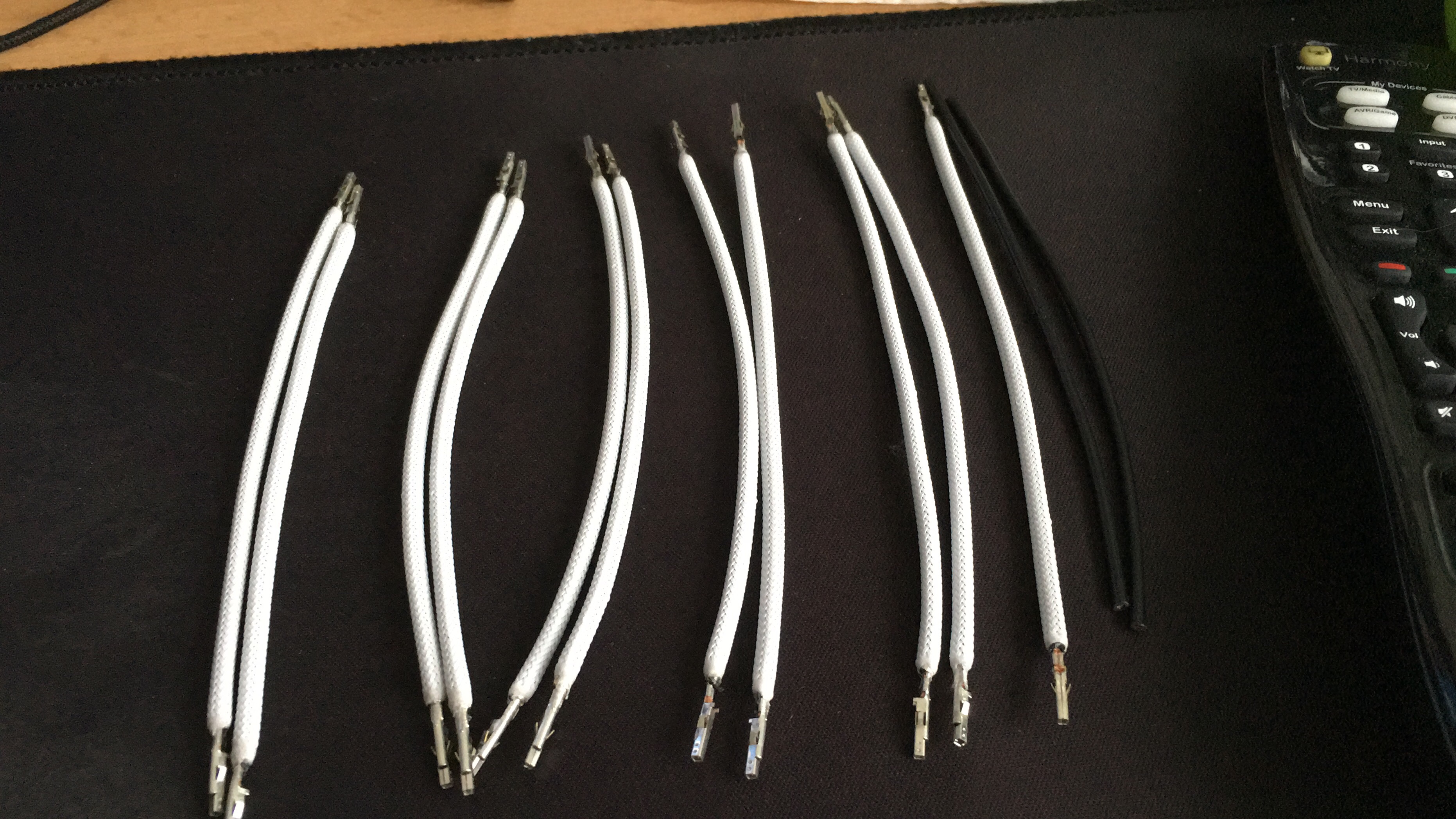

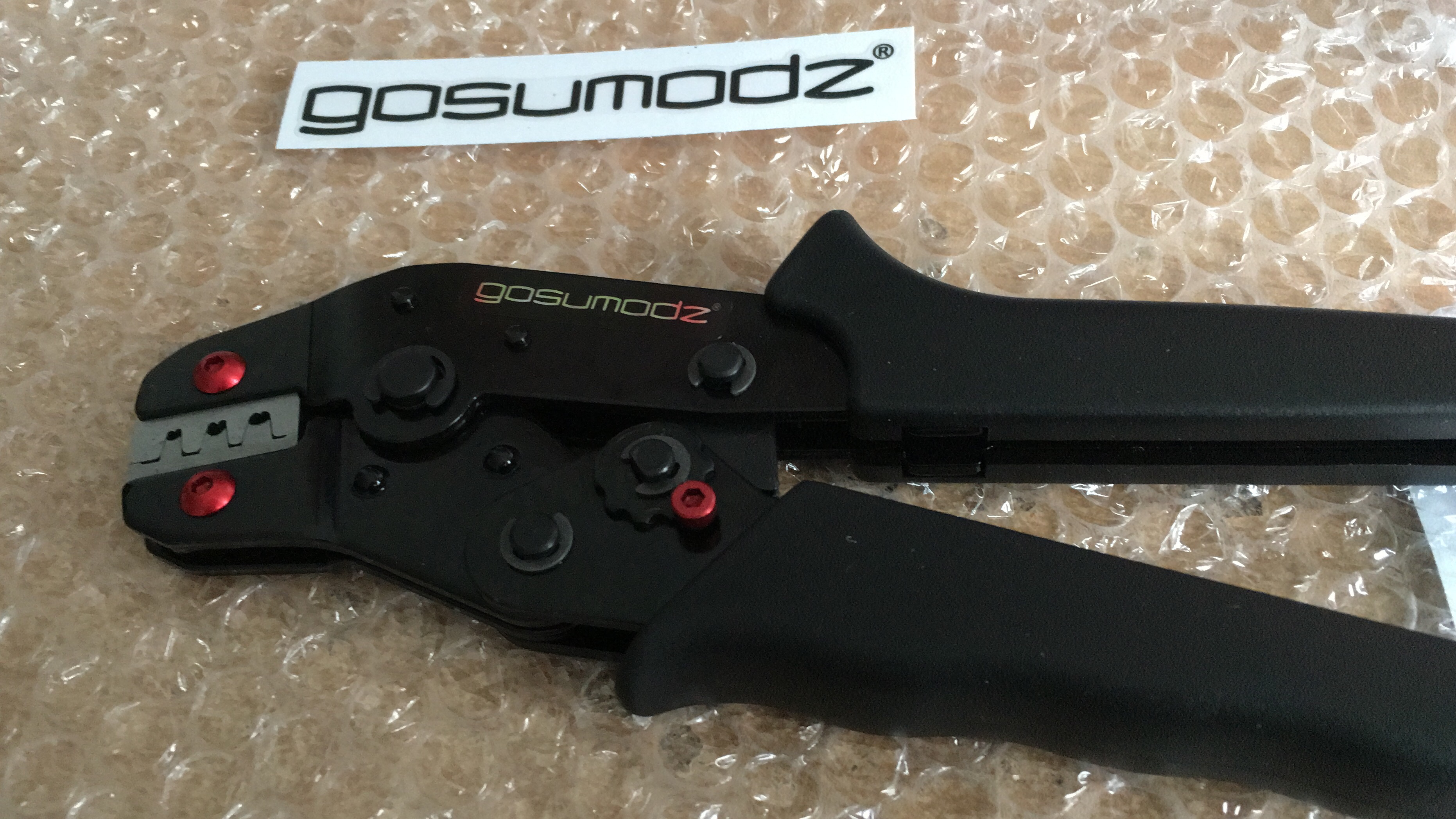

Passende Kabel erstmal Bauen
Testen, Testen, Testen

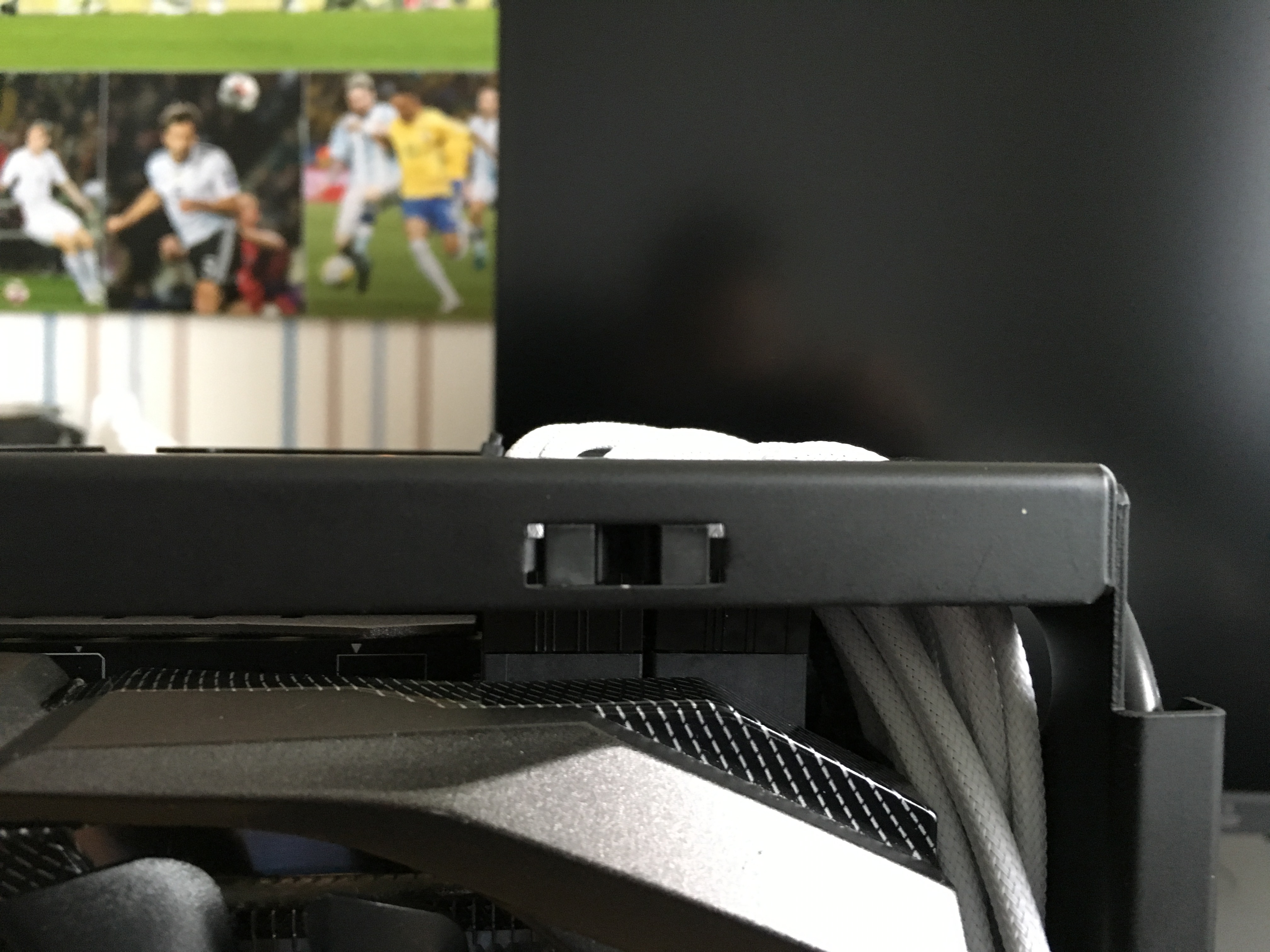

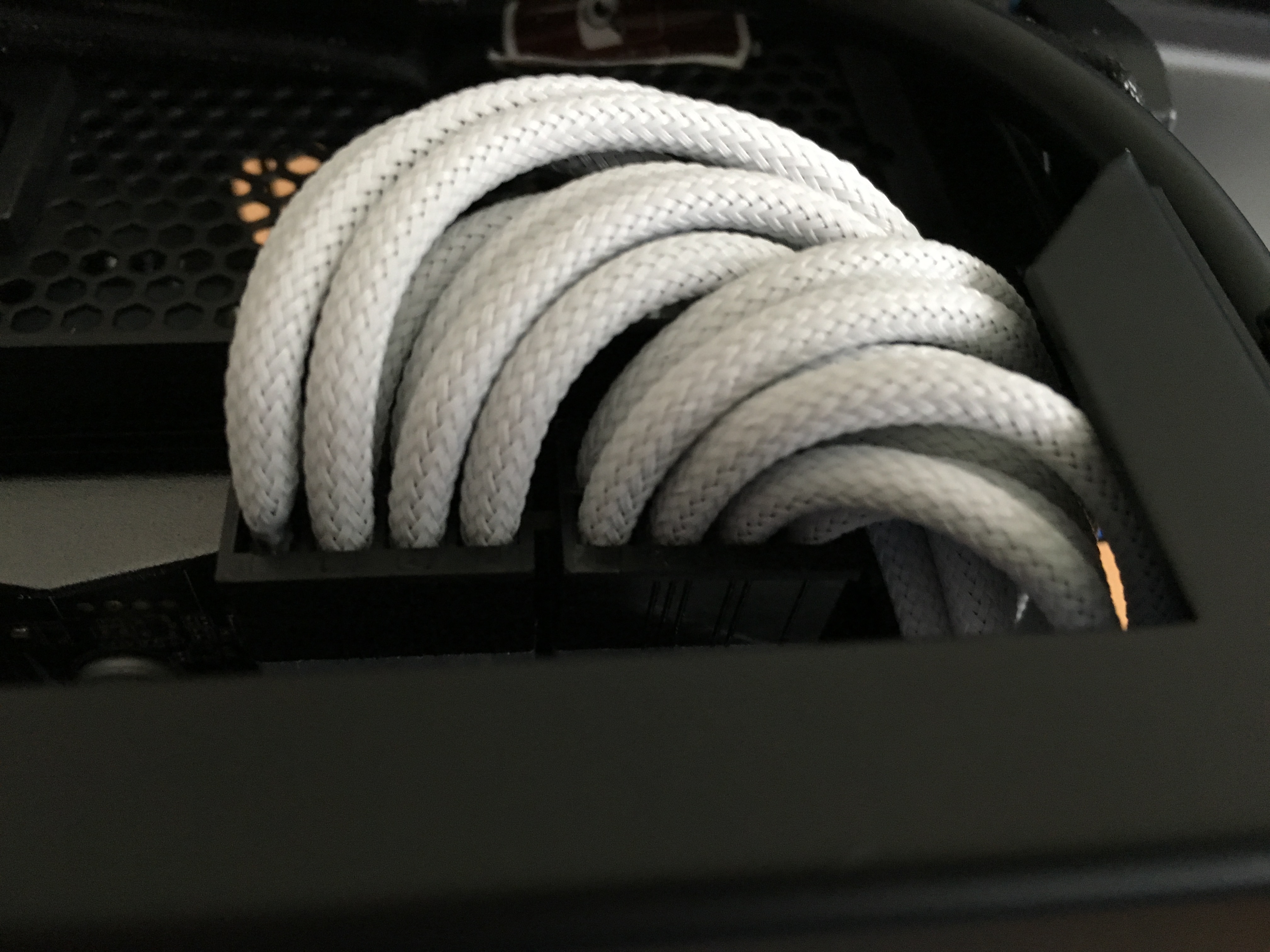

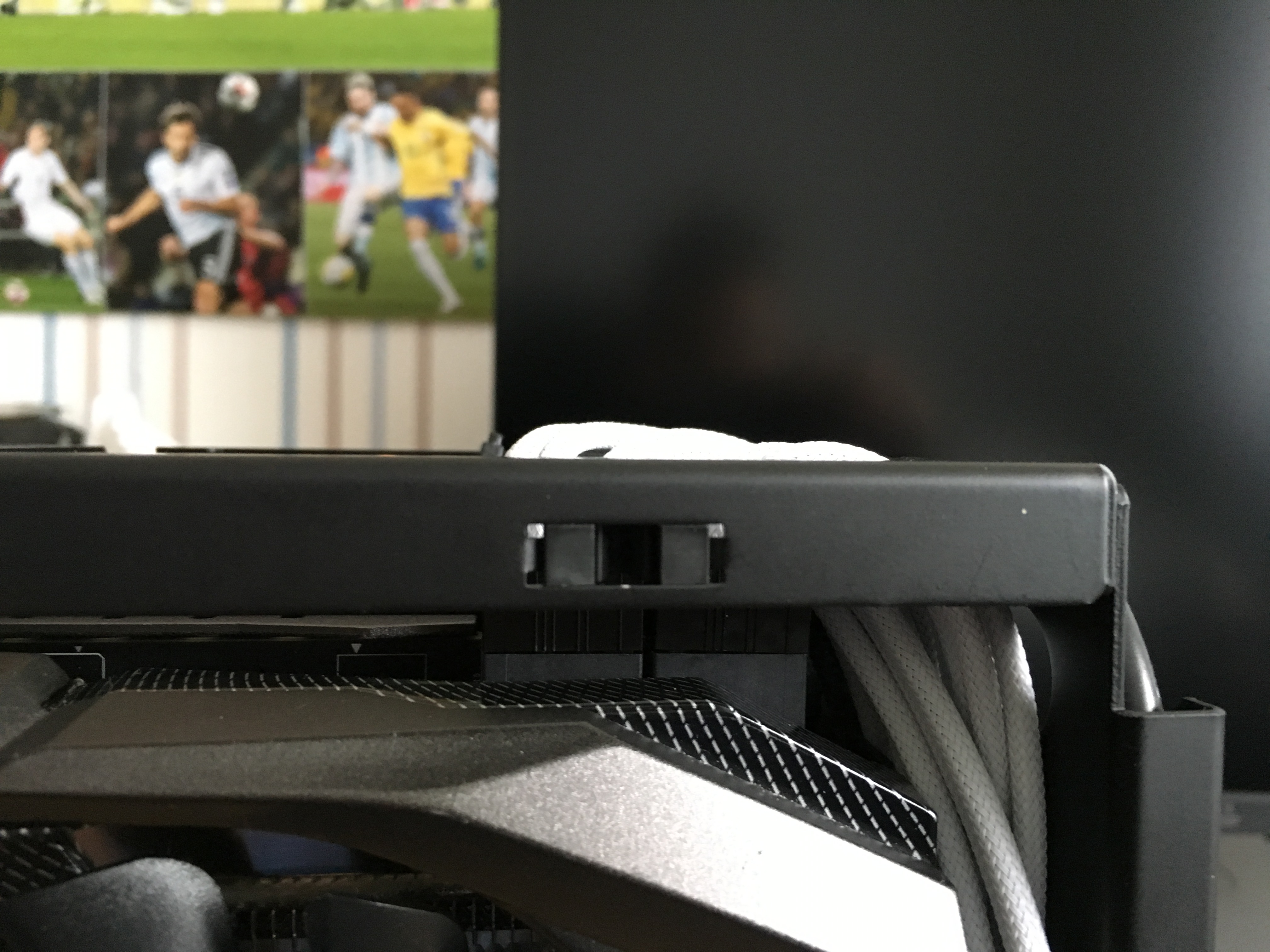

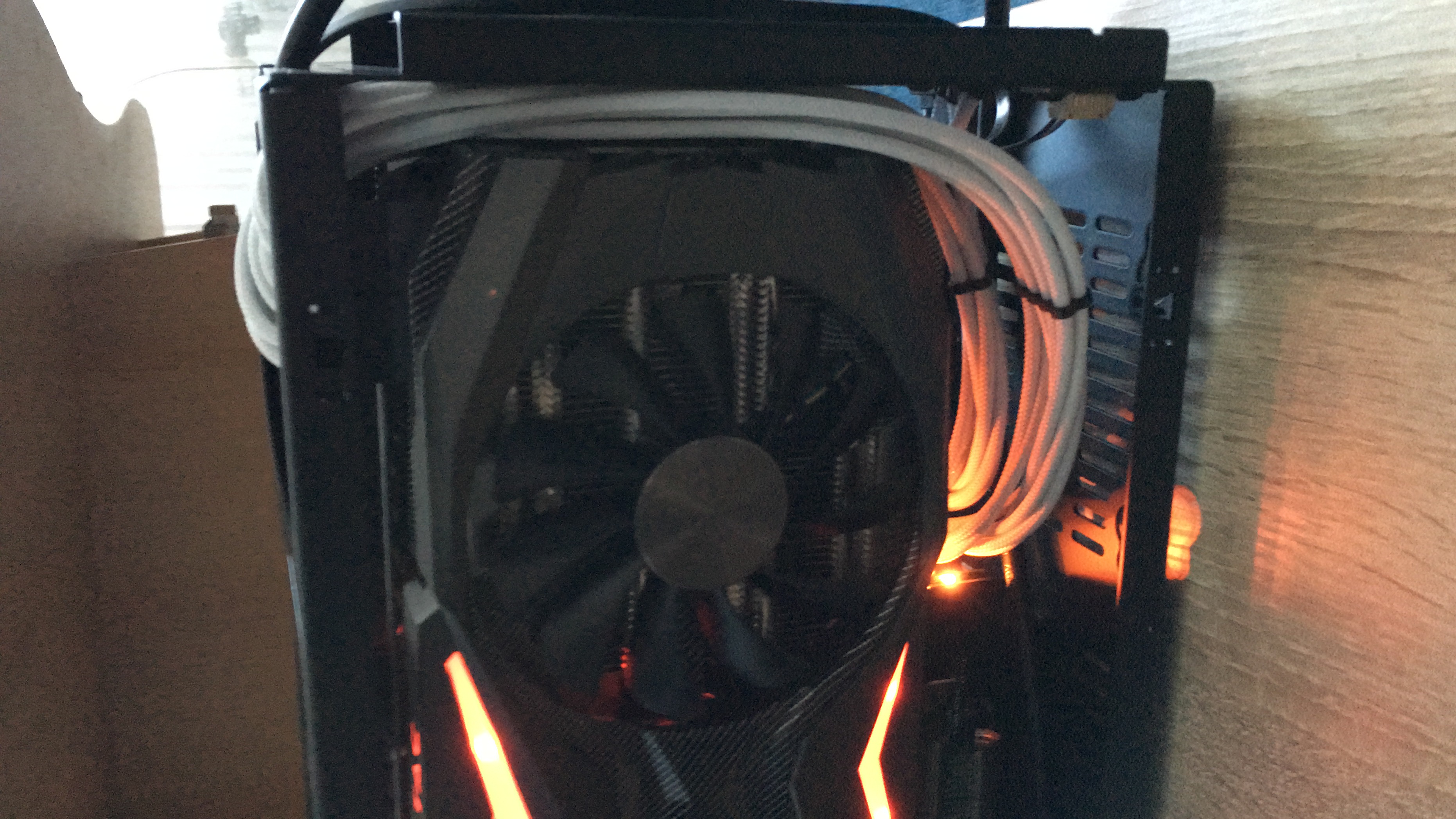

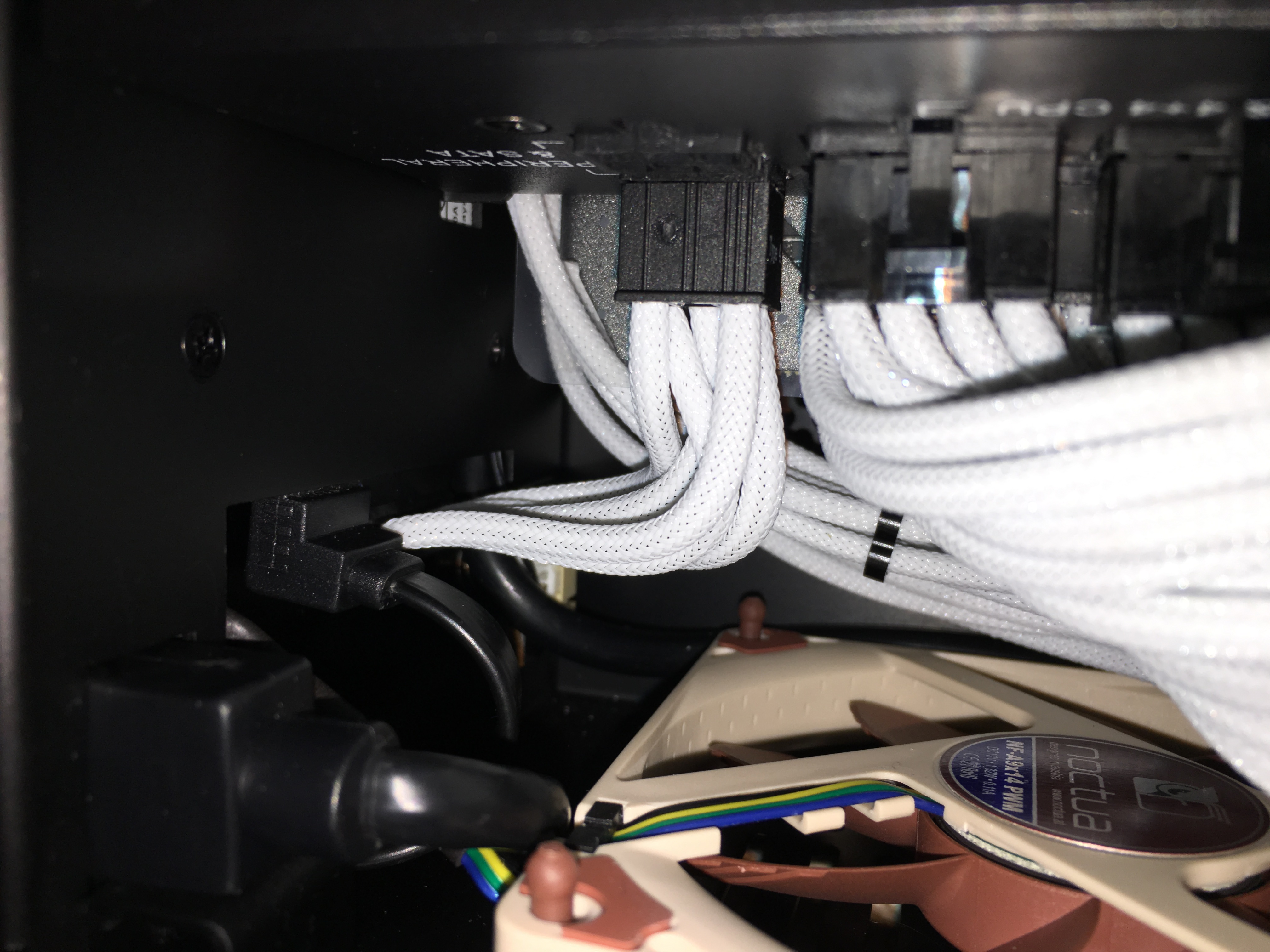

Gpu Stromkabel passen grad so unter denn Deckel

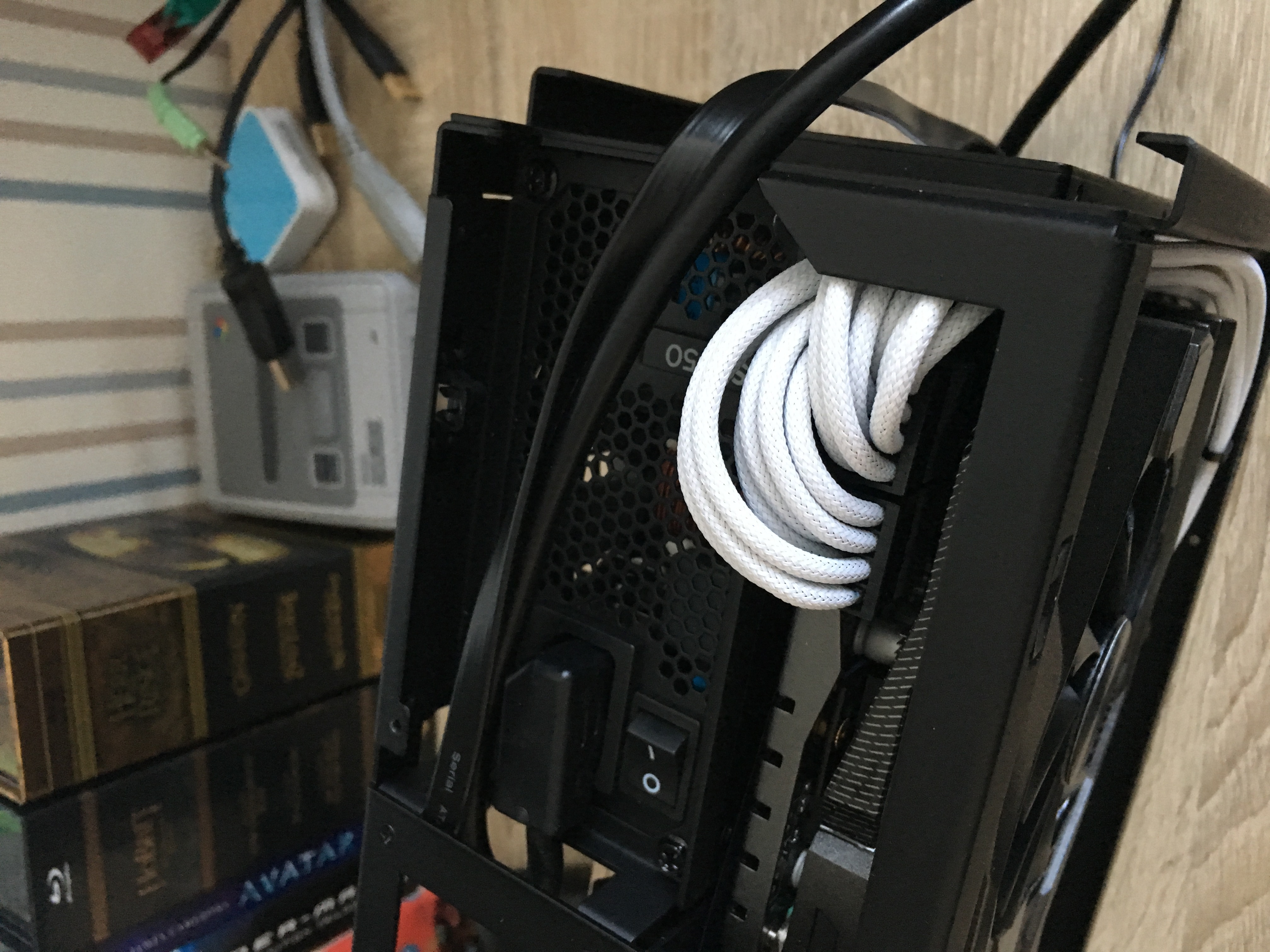

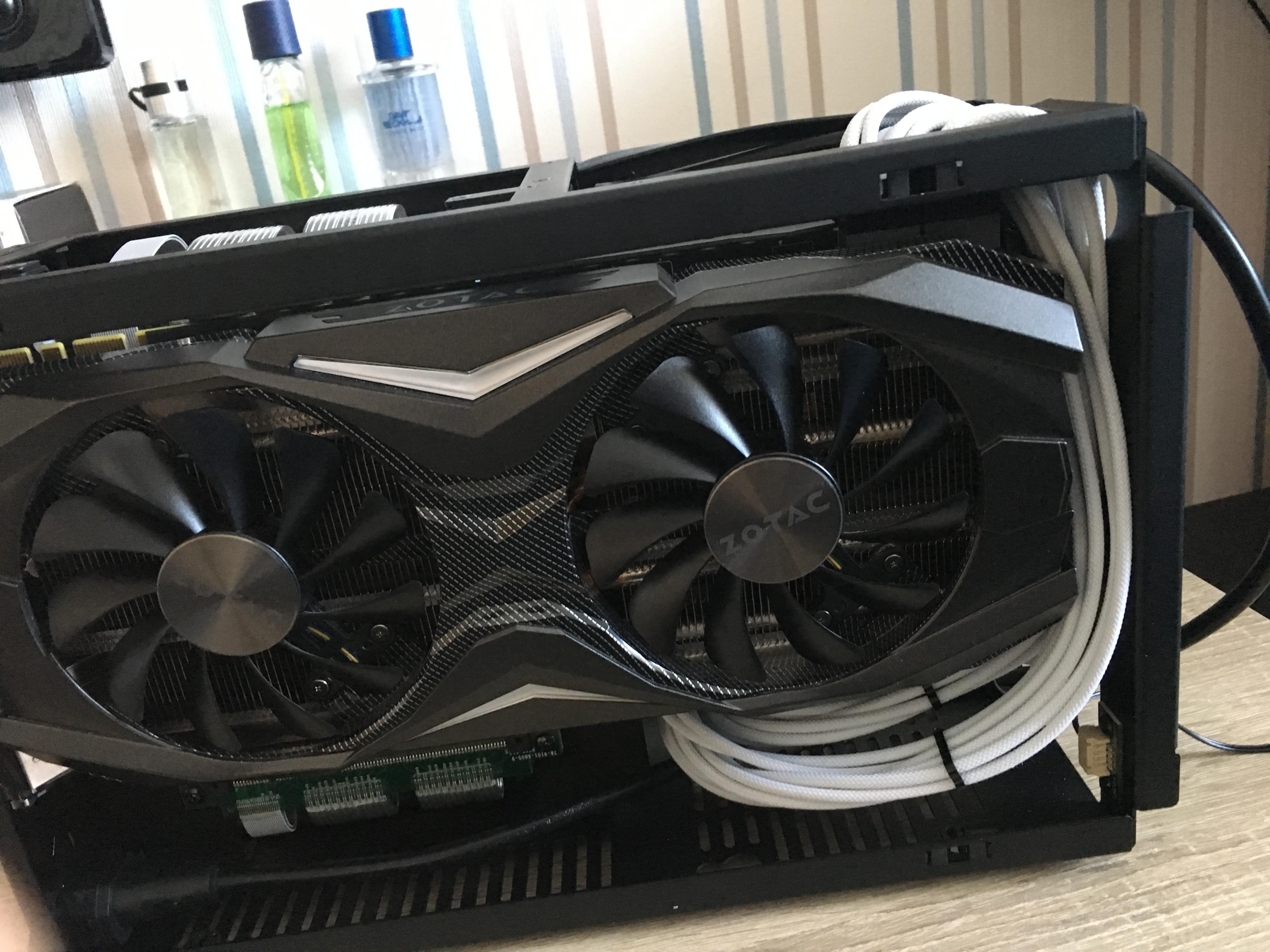

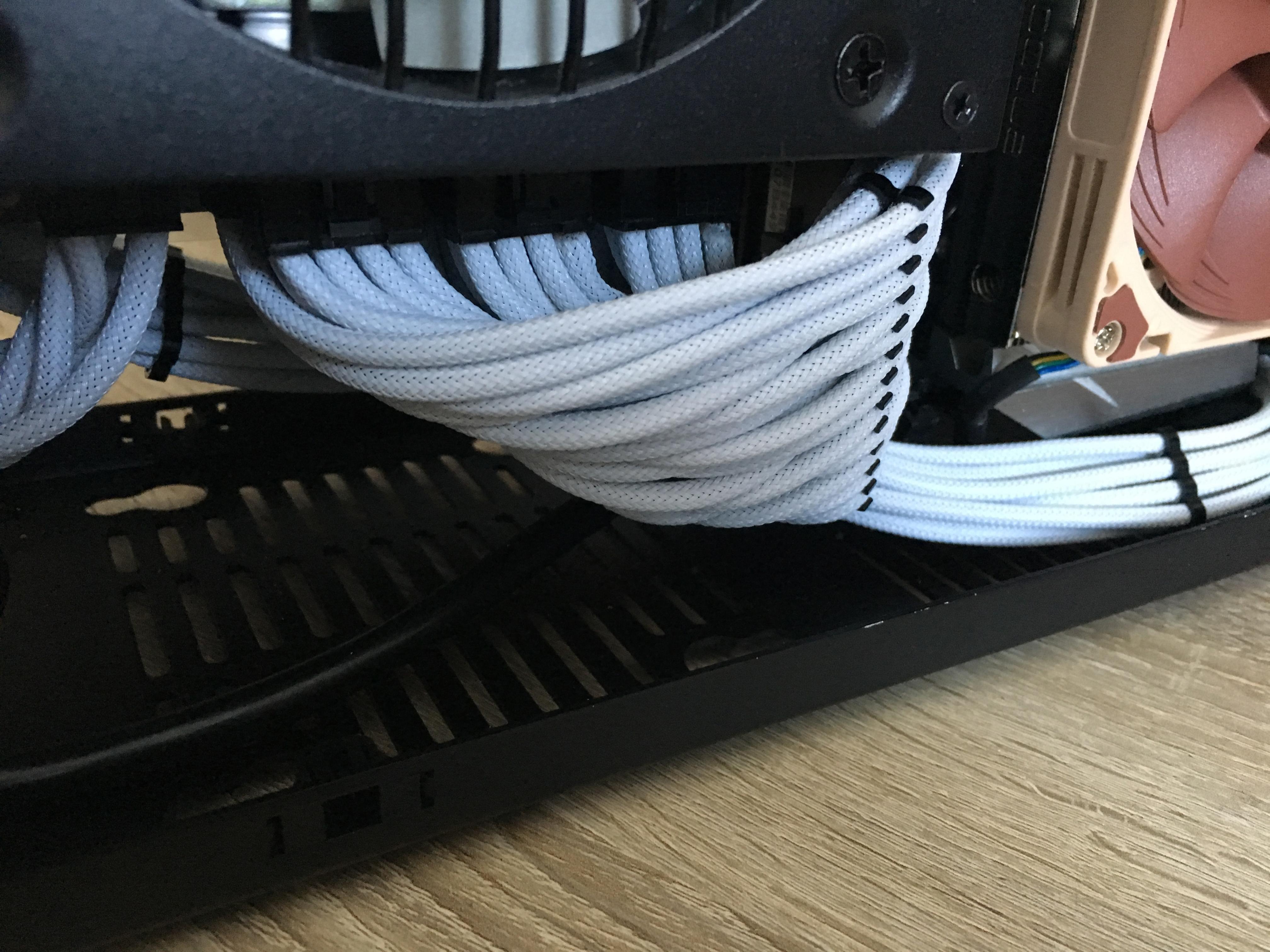

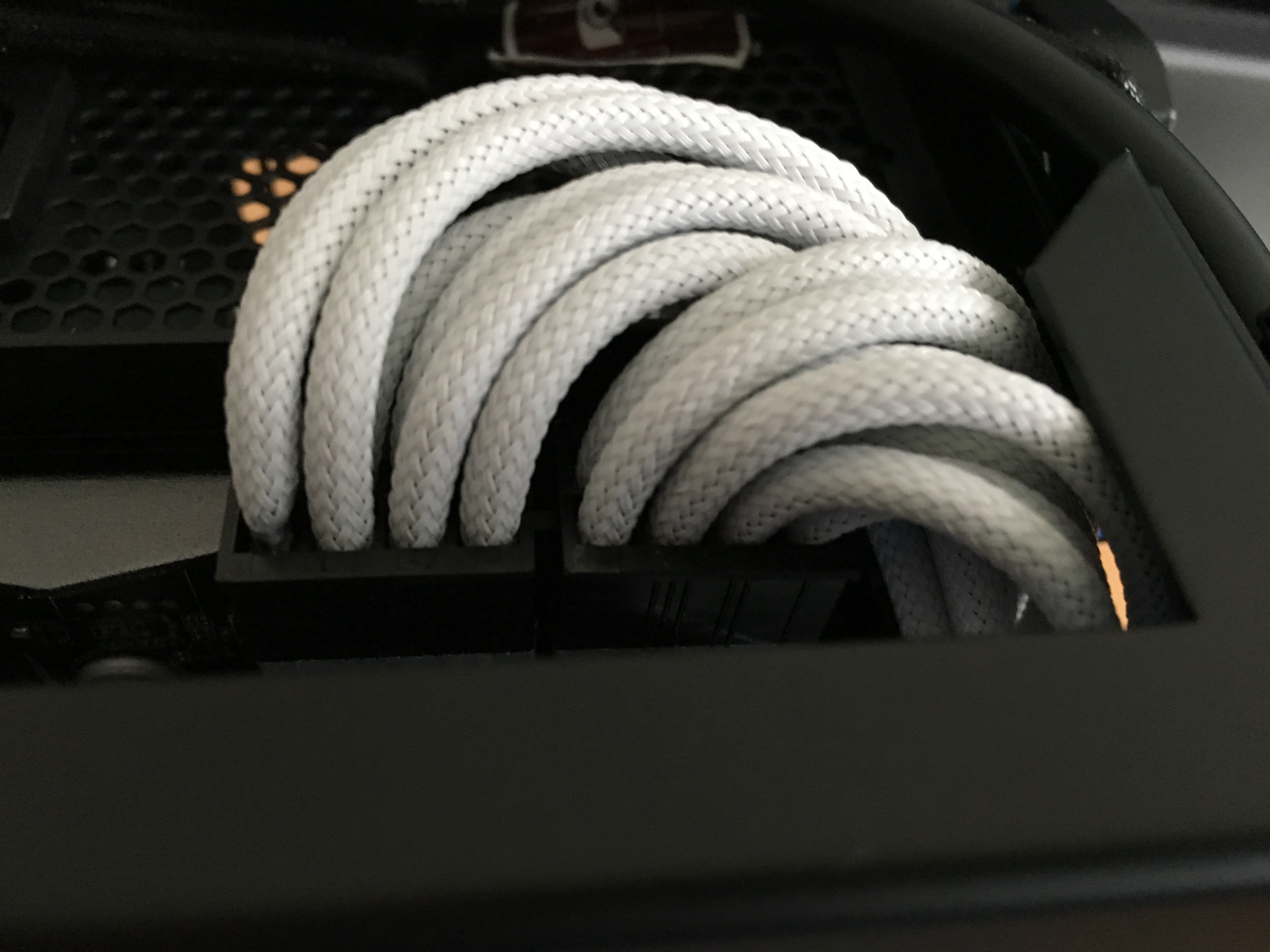

Extrem enge Biegung, kürzeres ATX Kabel geht nicht
Das Mainboard hat eine leichte Biegung, Die Backplate passte nicht ganz, Unterlegscheiben hat es verbessert

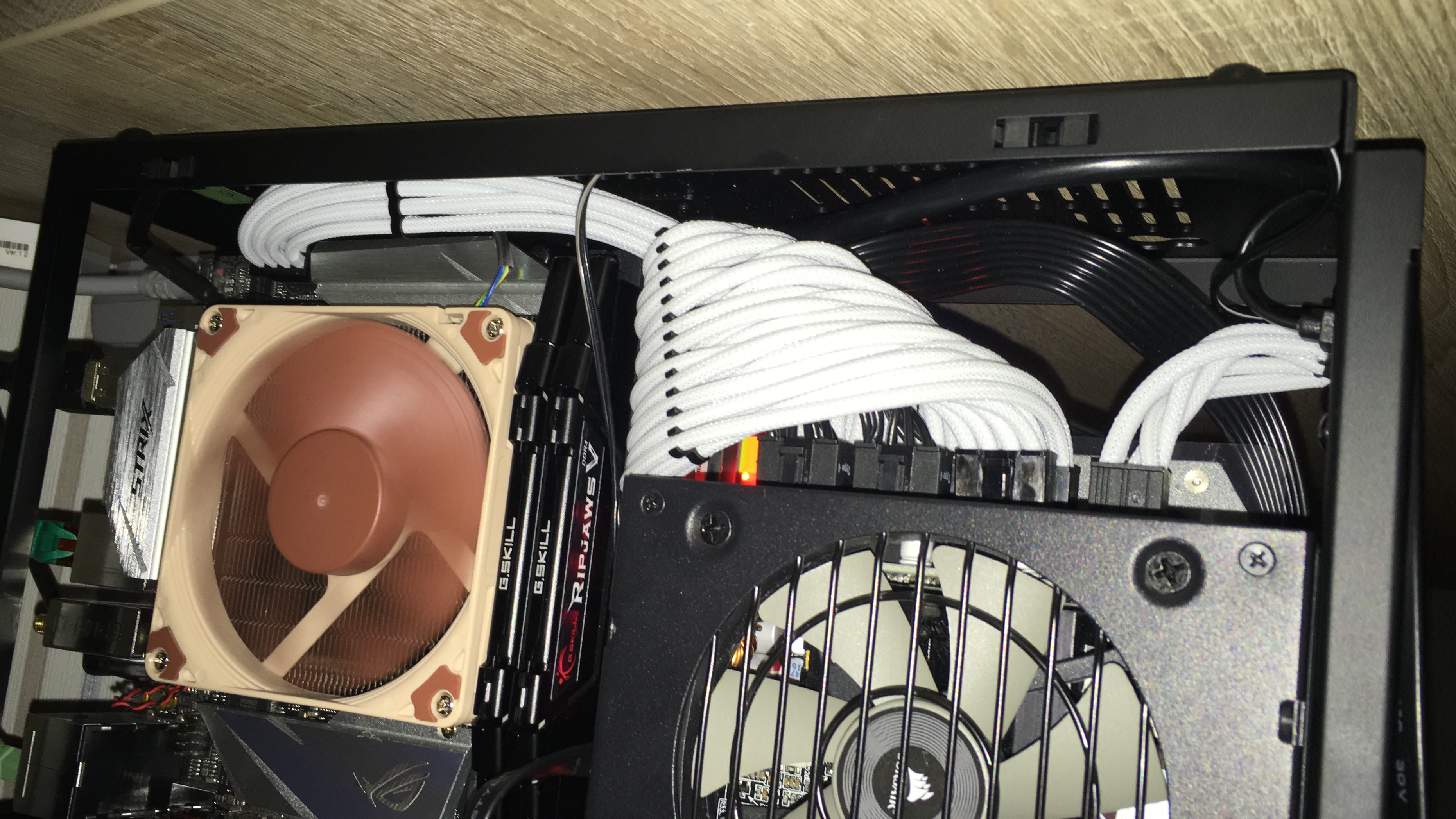

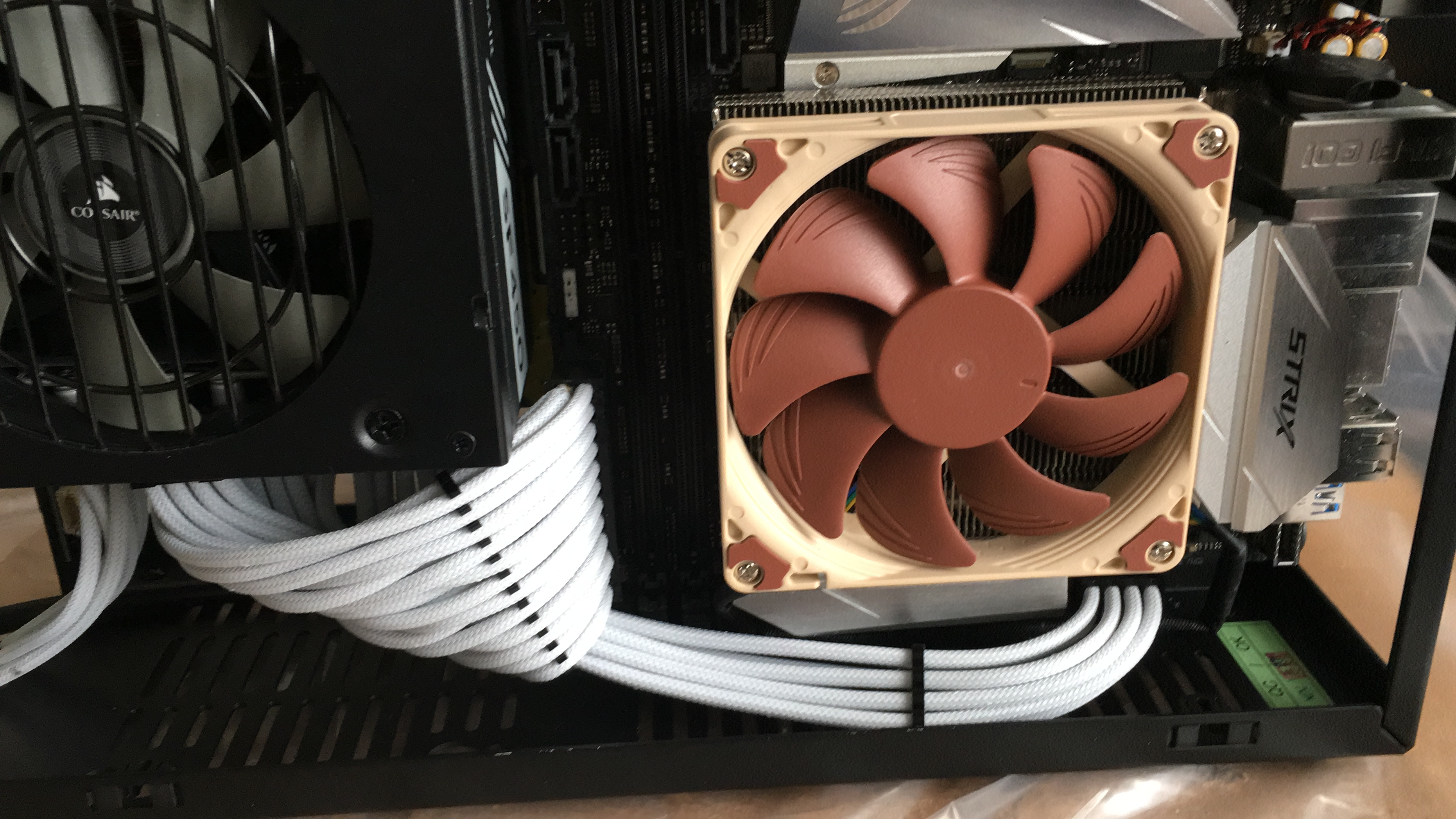

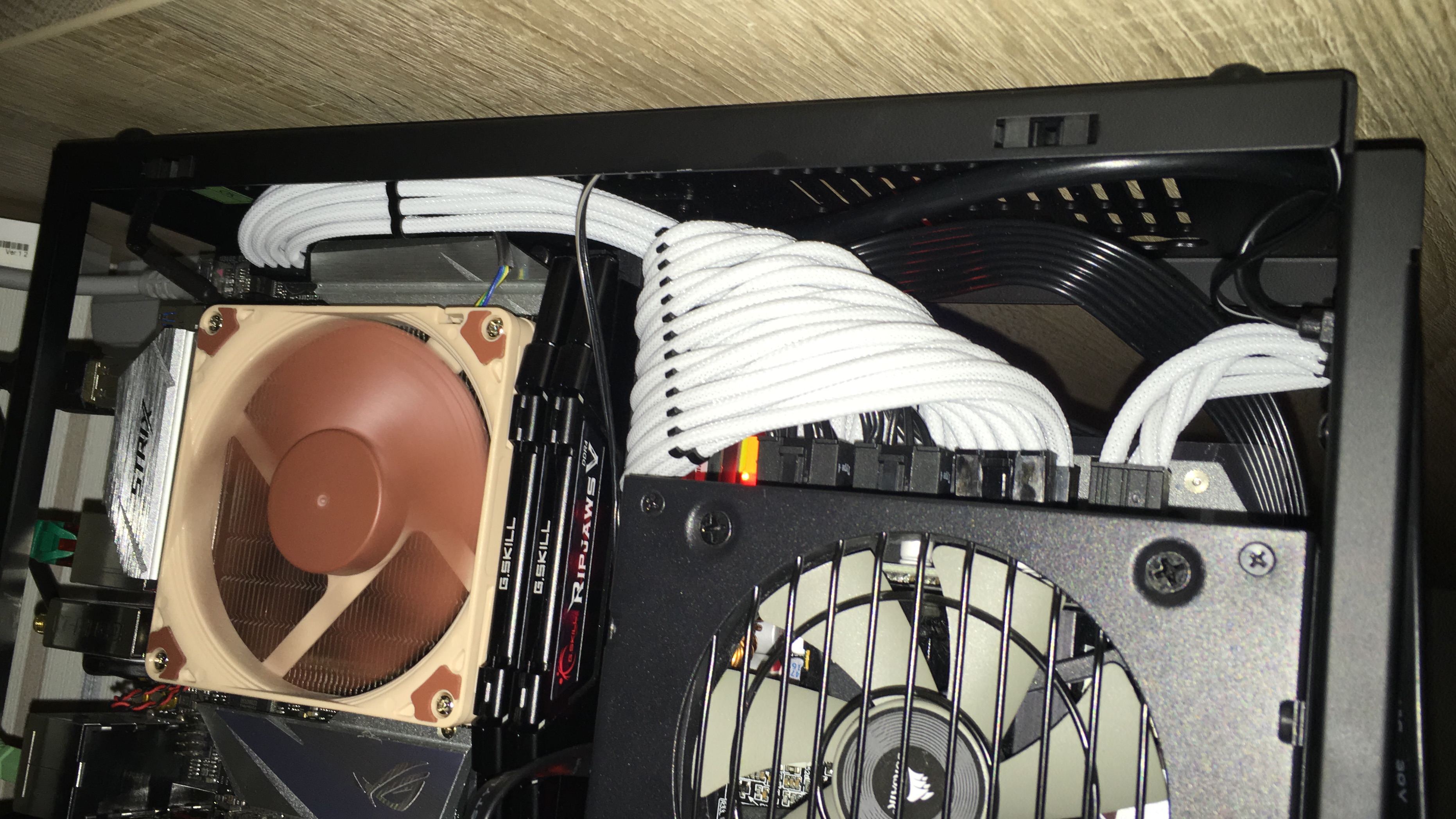

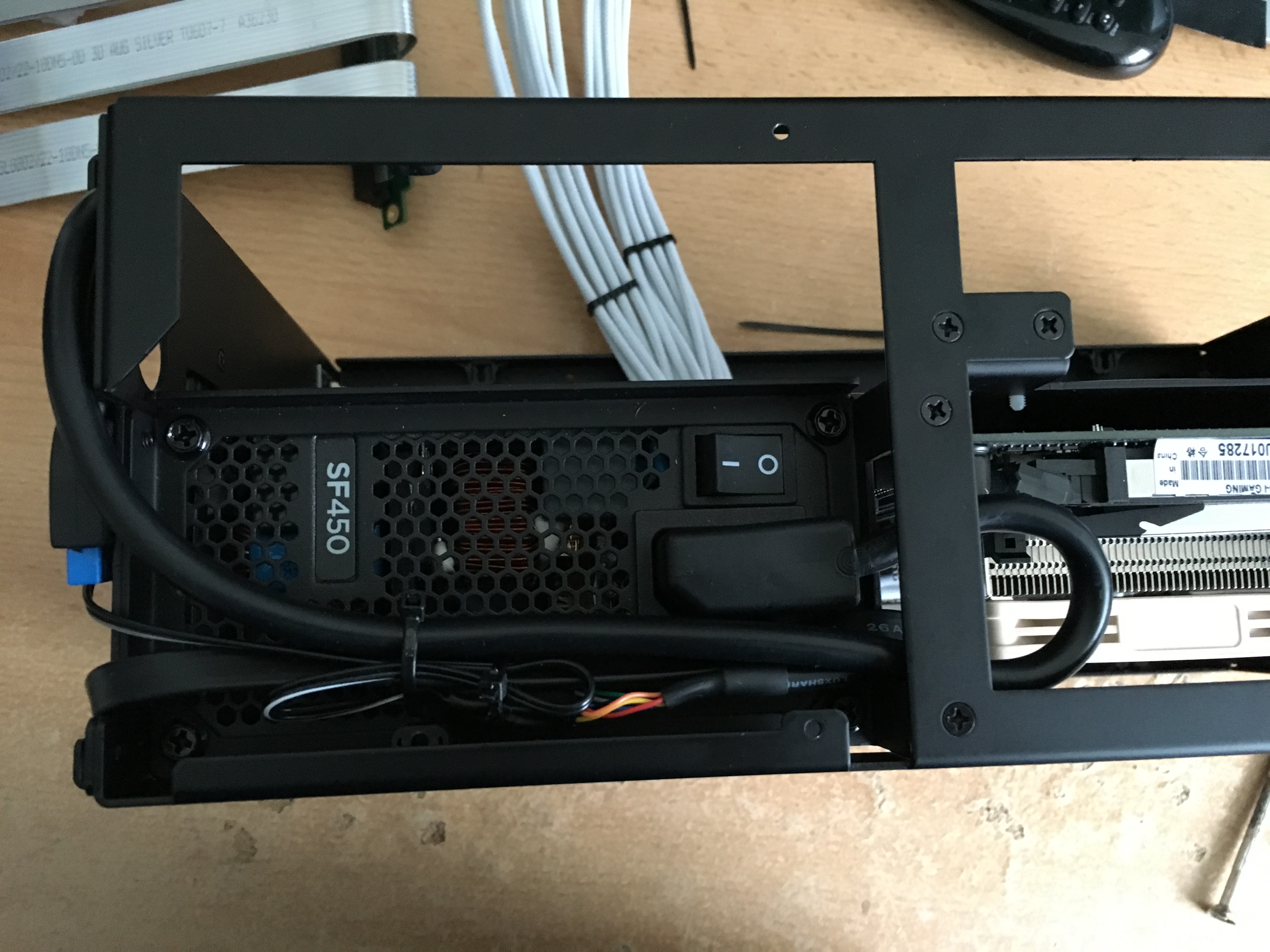

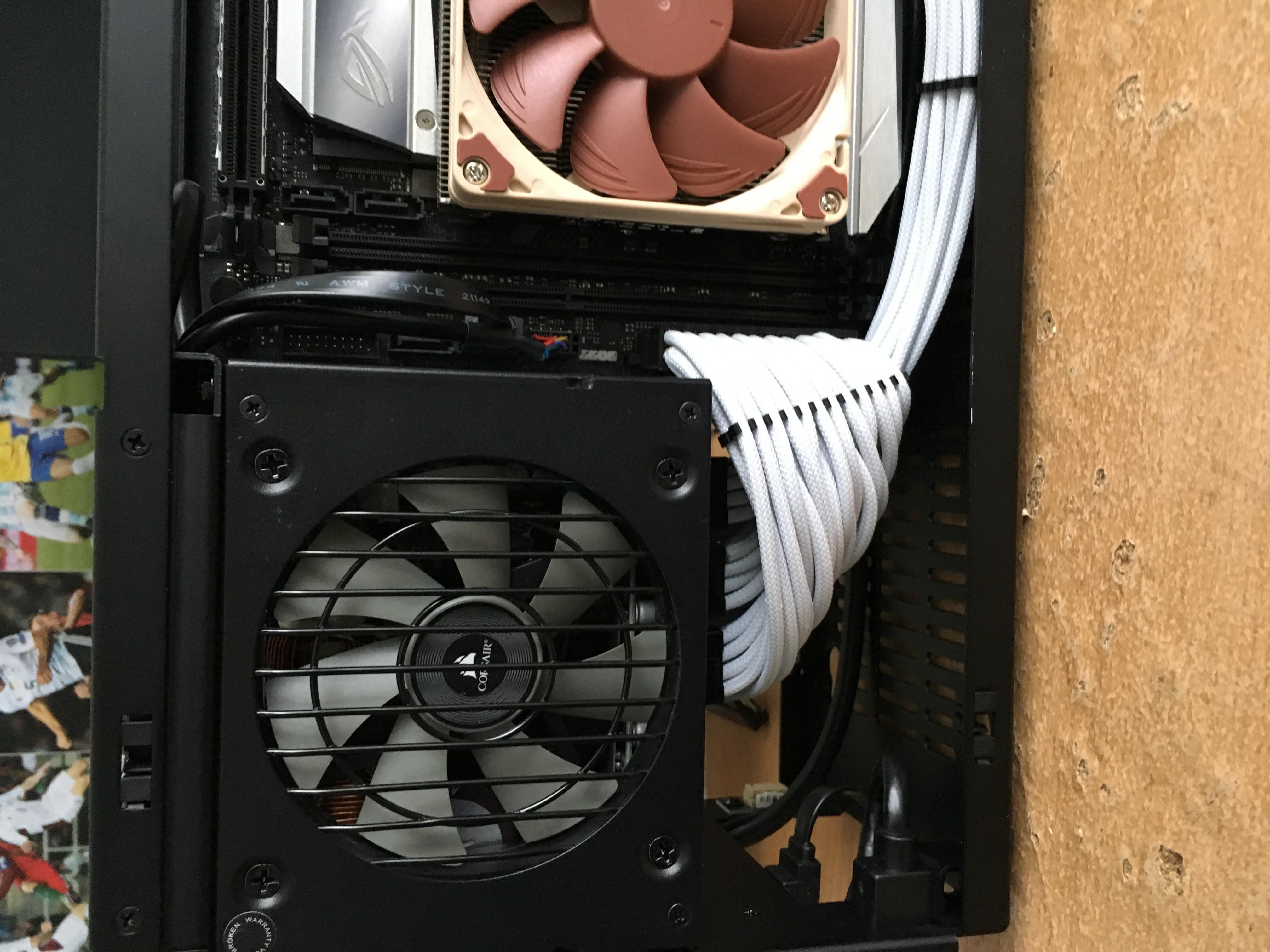

Kabel Verlegen

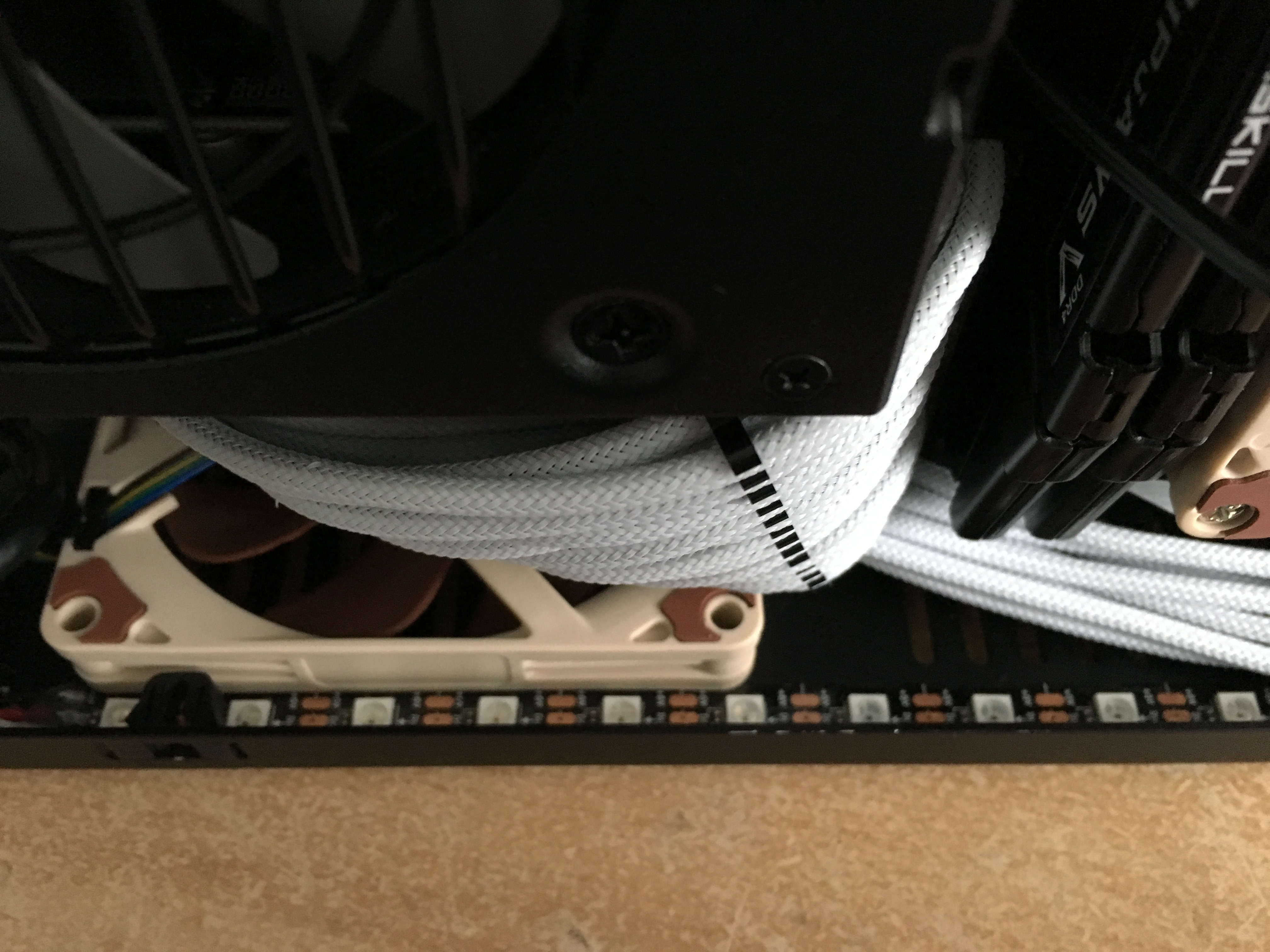

Zusätzlicher Noctua Lüfter, na ob er was bringt

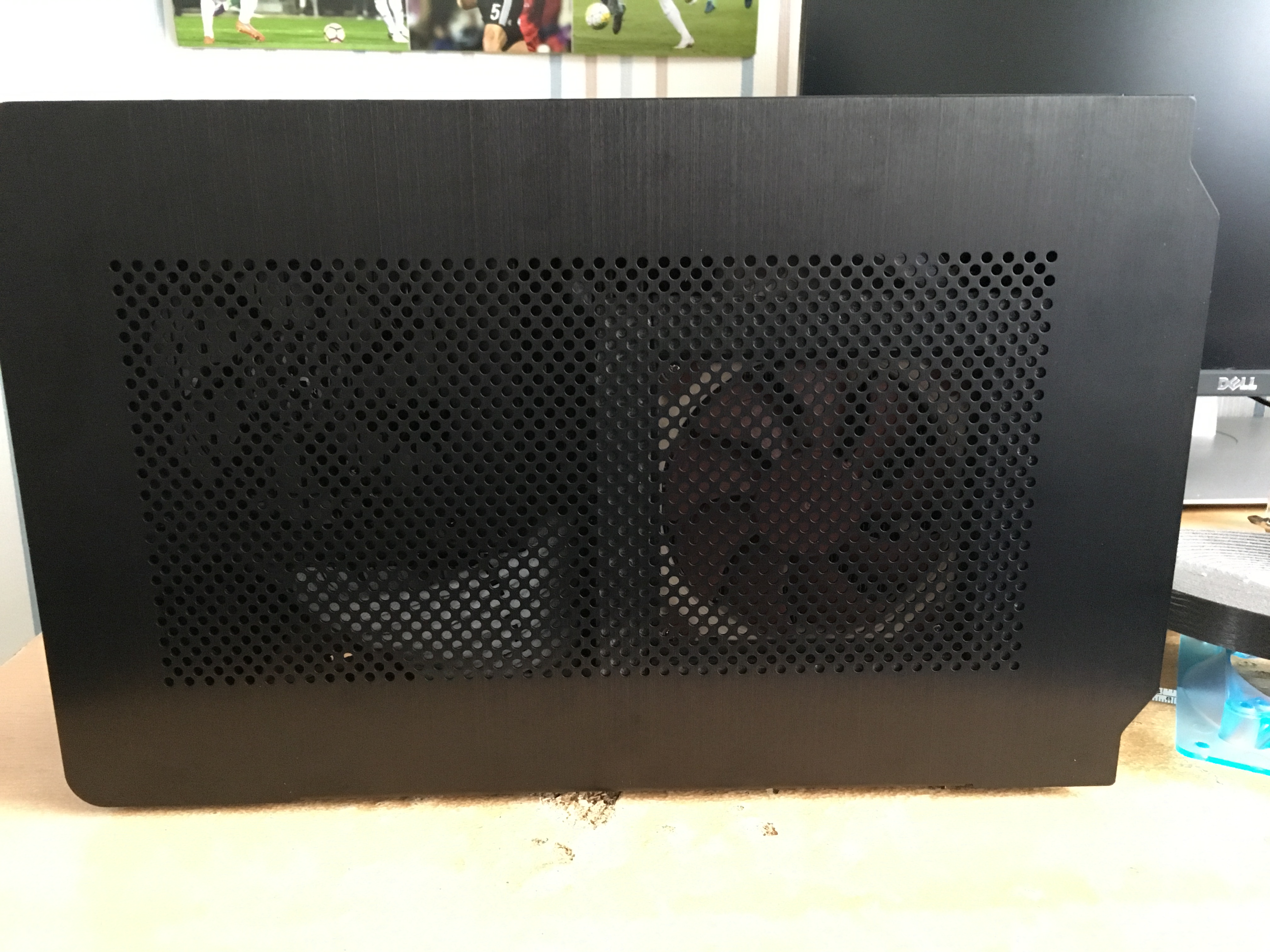

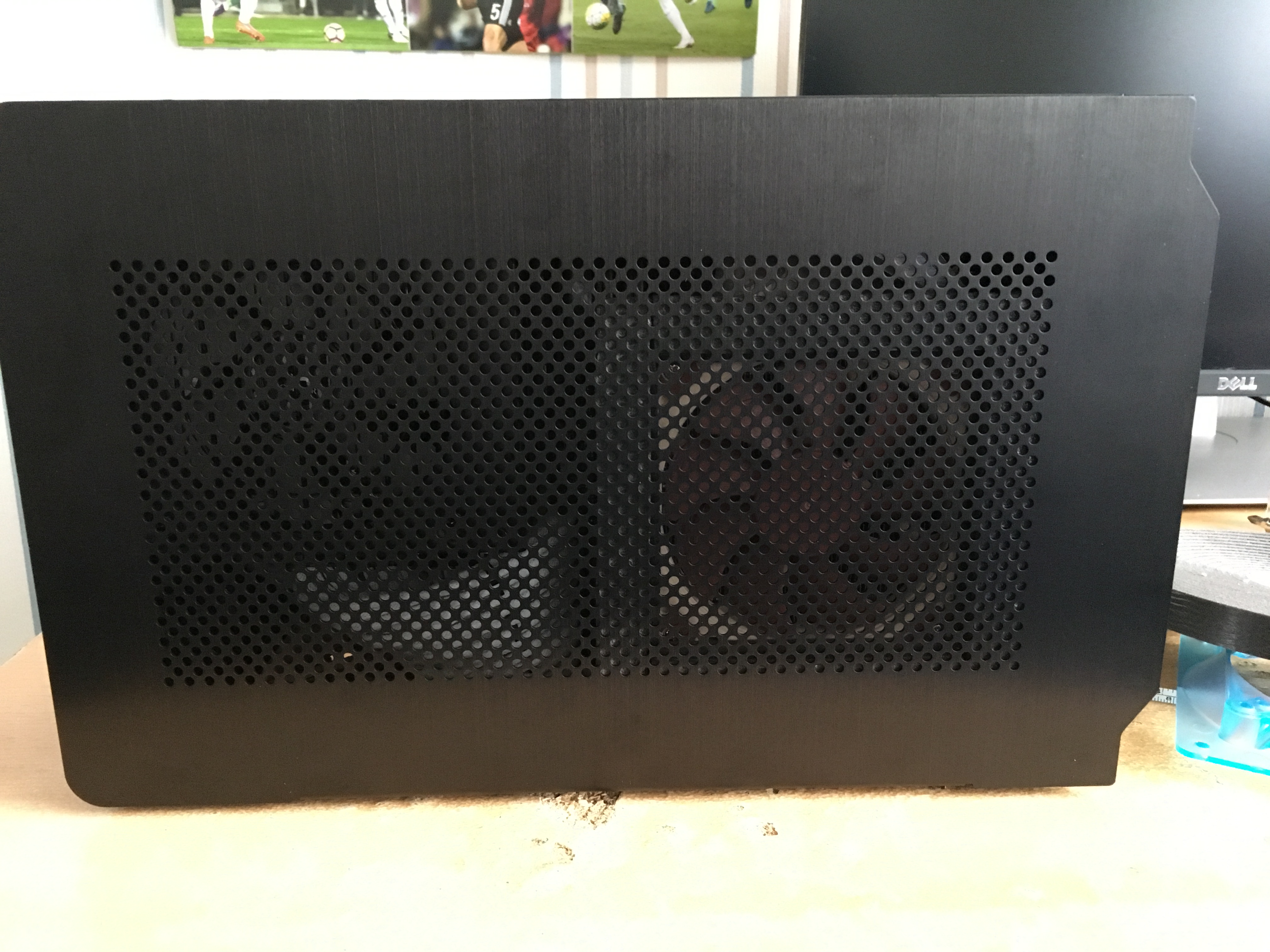

Oberen Deckel drauf zum testen
Bilder Limit Erreicht
LUKS!
Newbie
- Registriert
- Aug. 2009
- Beiträge
- 6
Fortsetzung

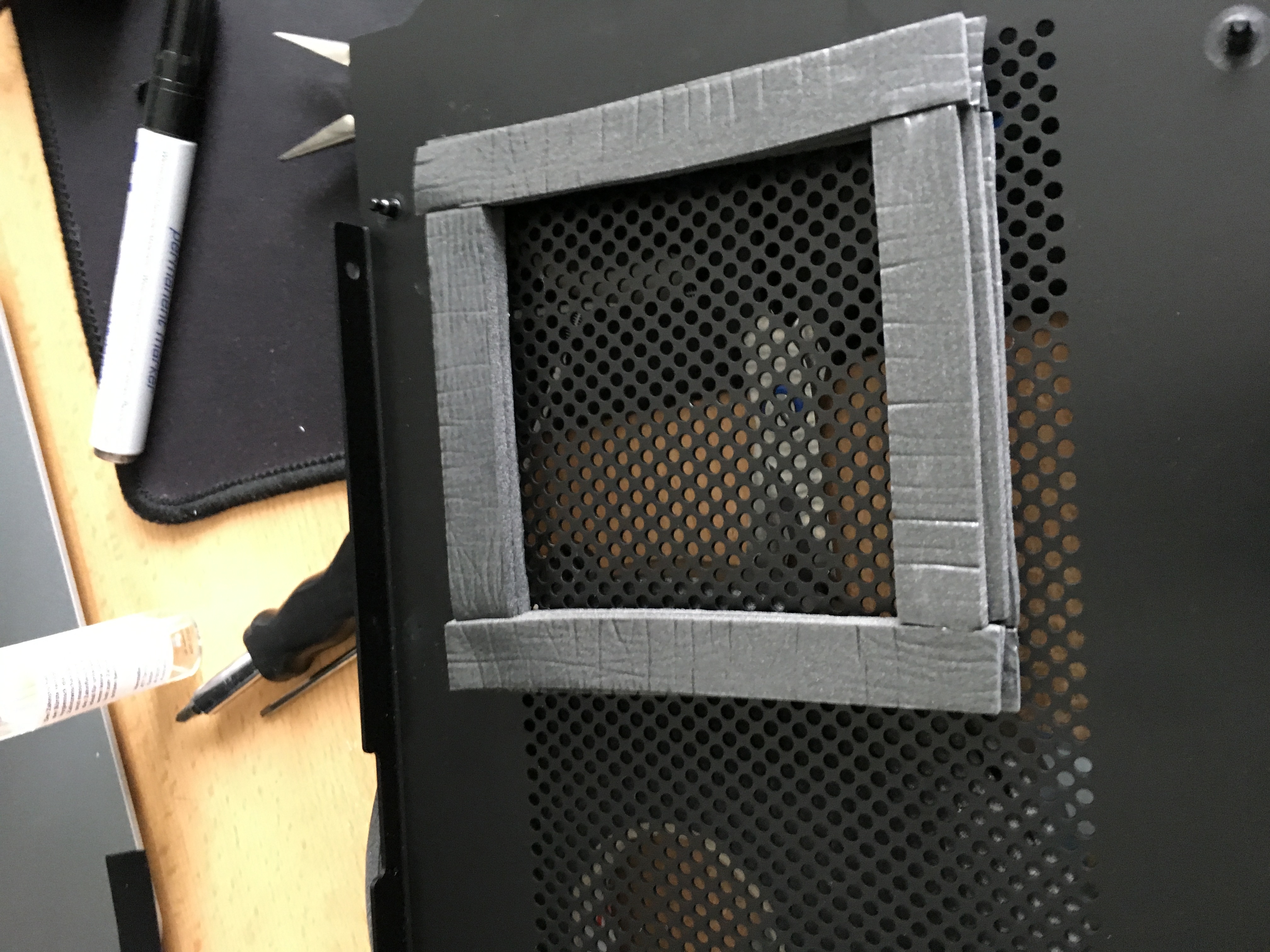

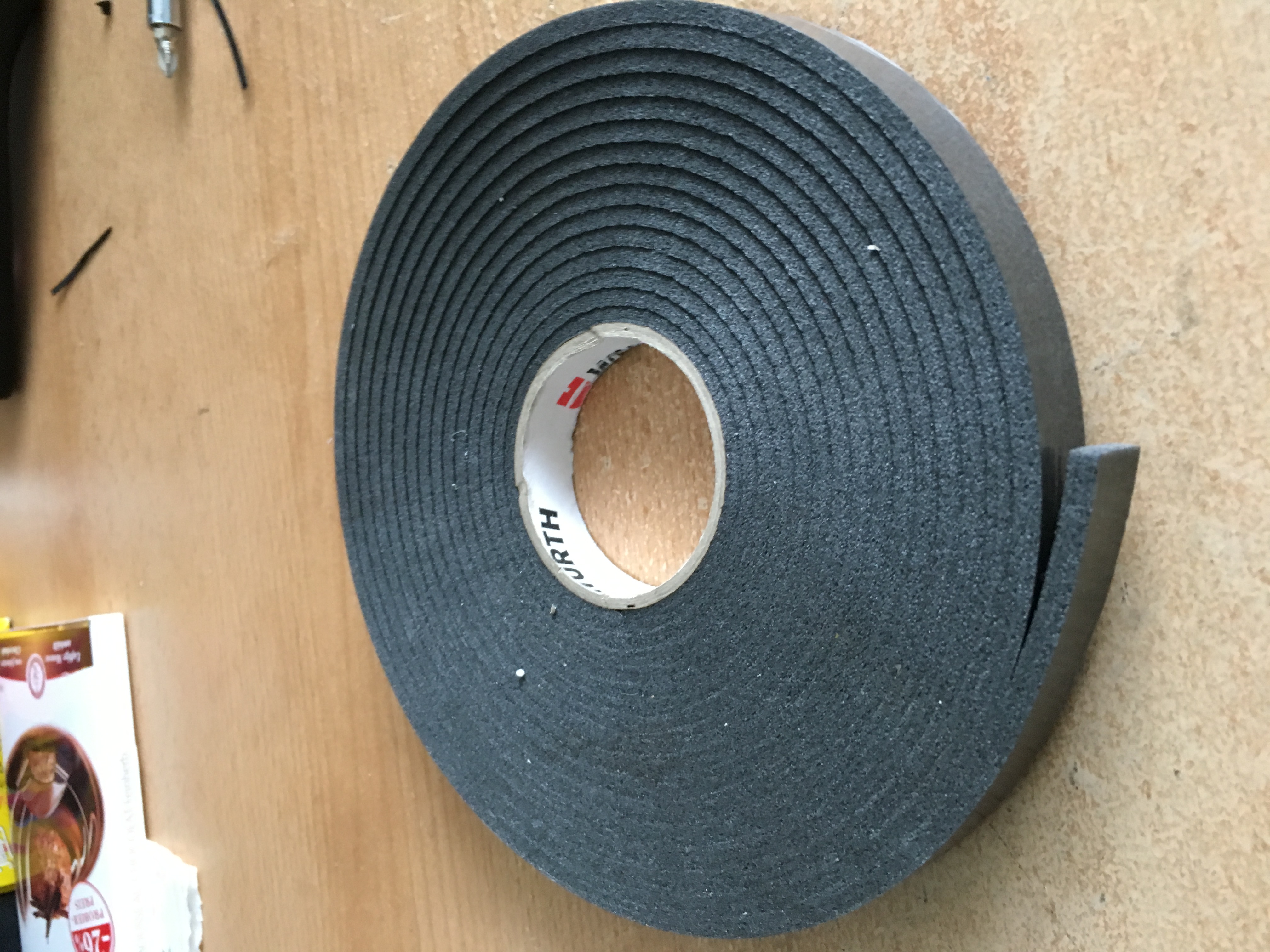

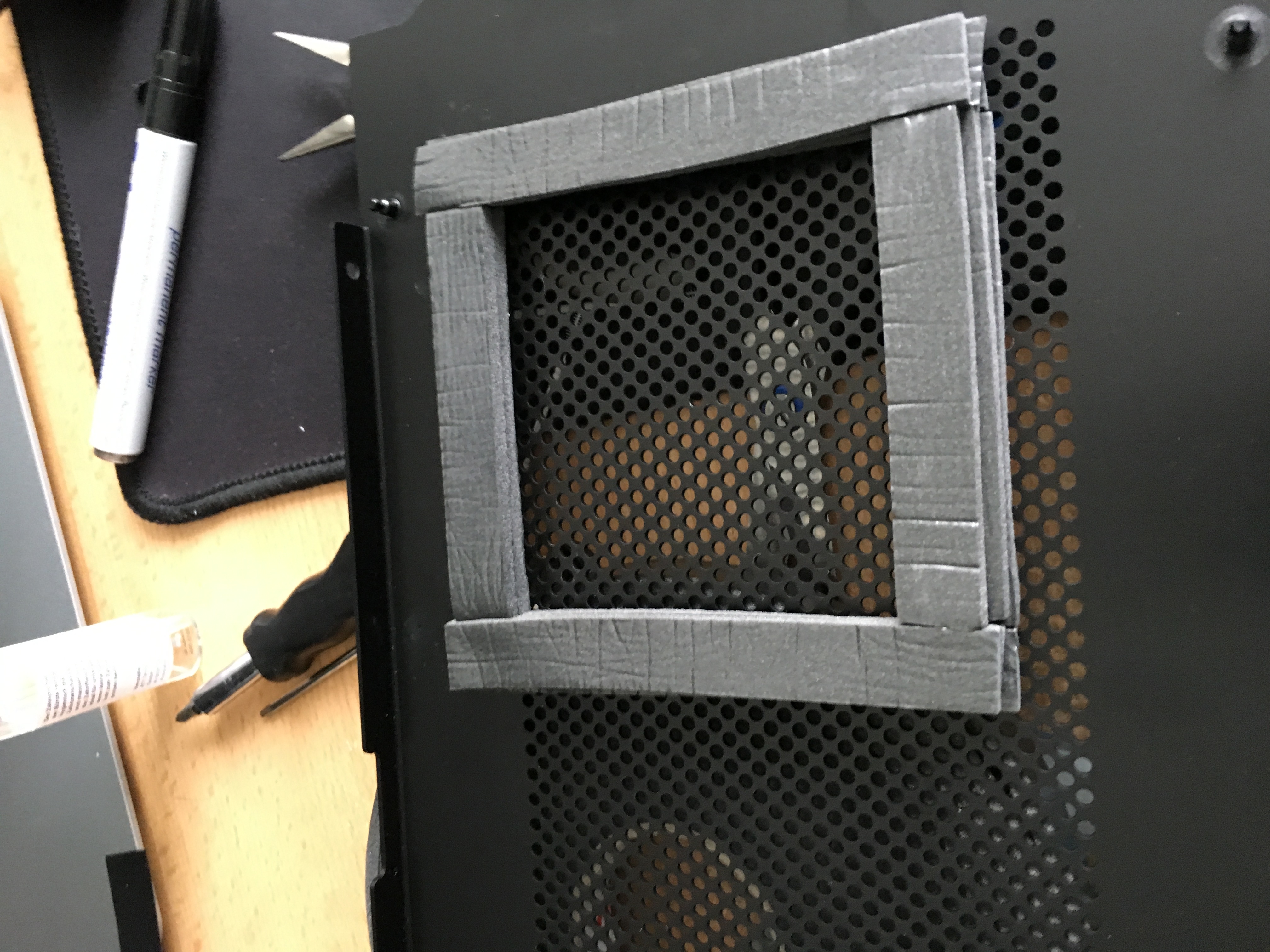

Improvisierter Fan-Duct

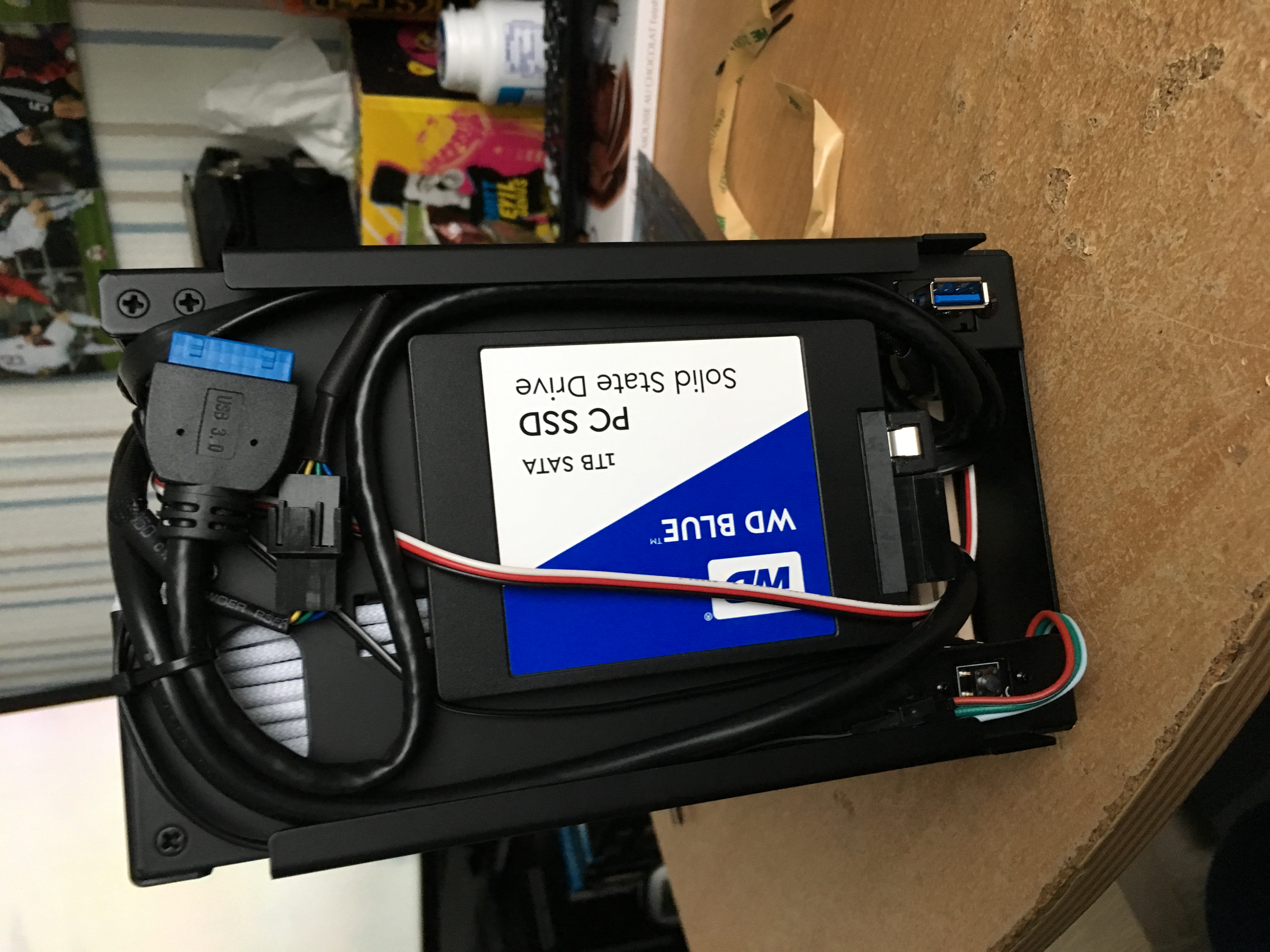

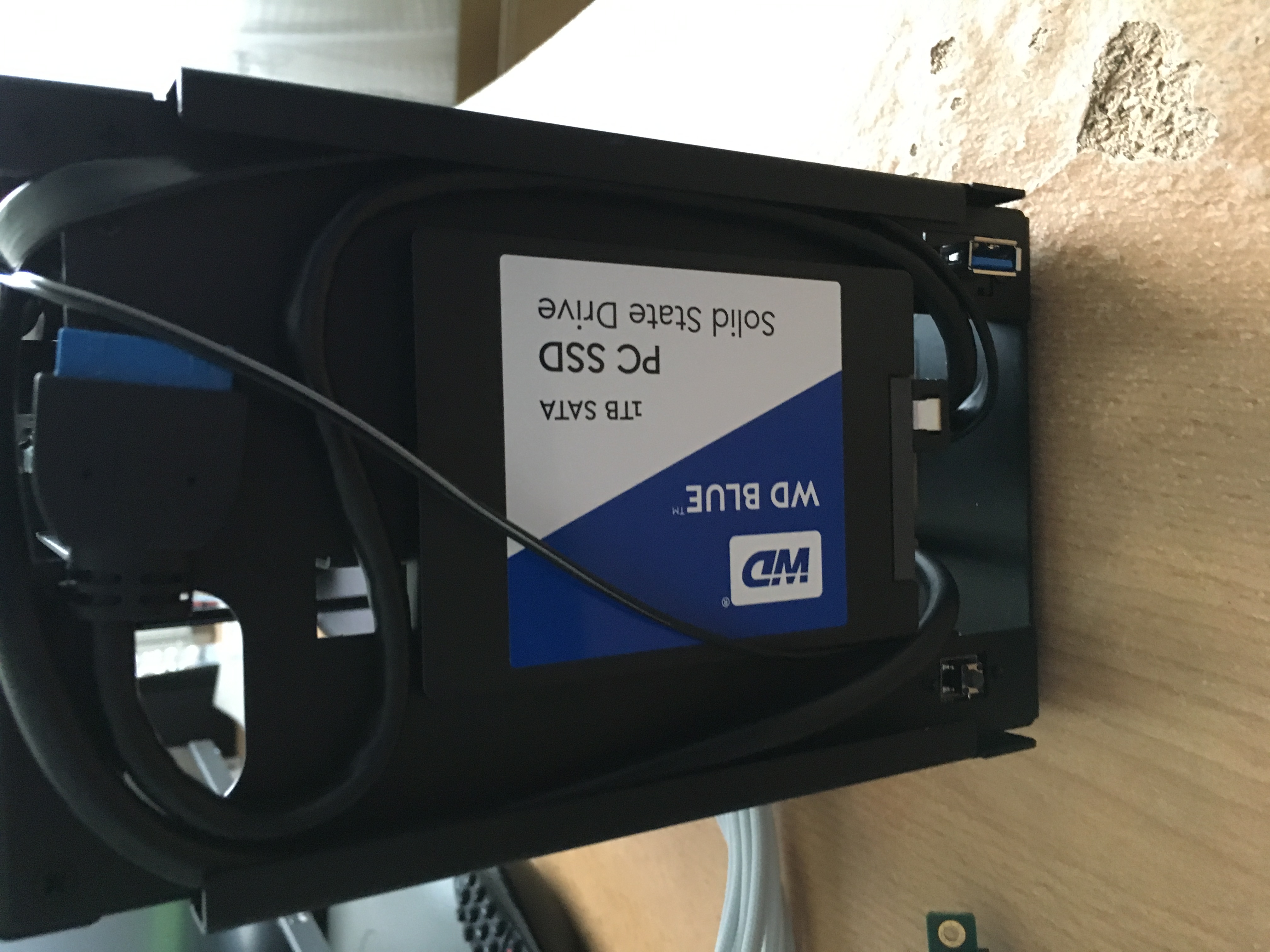

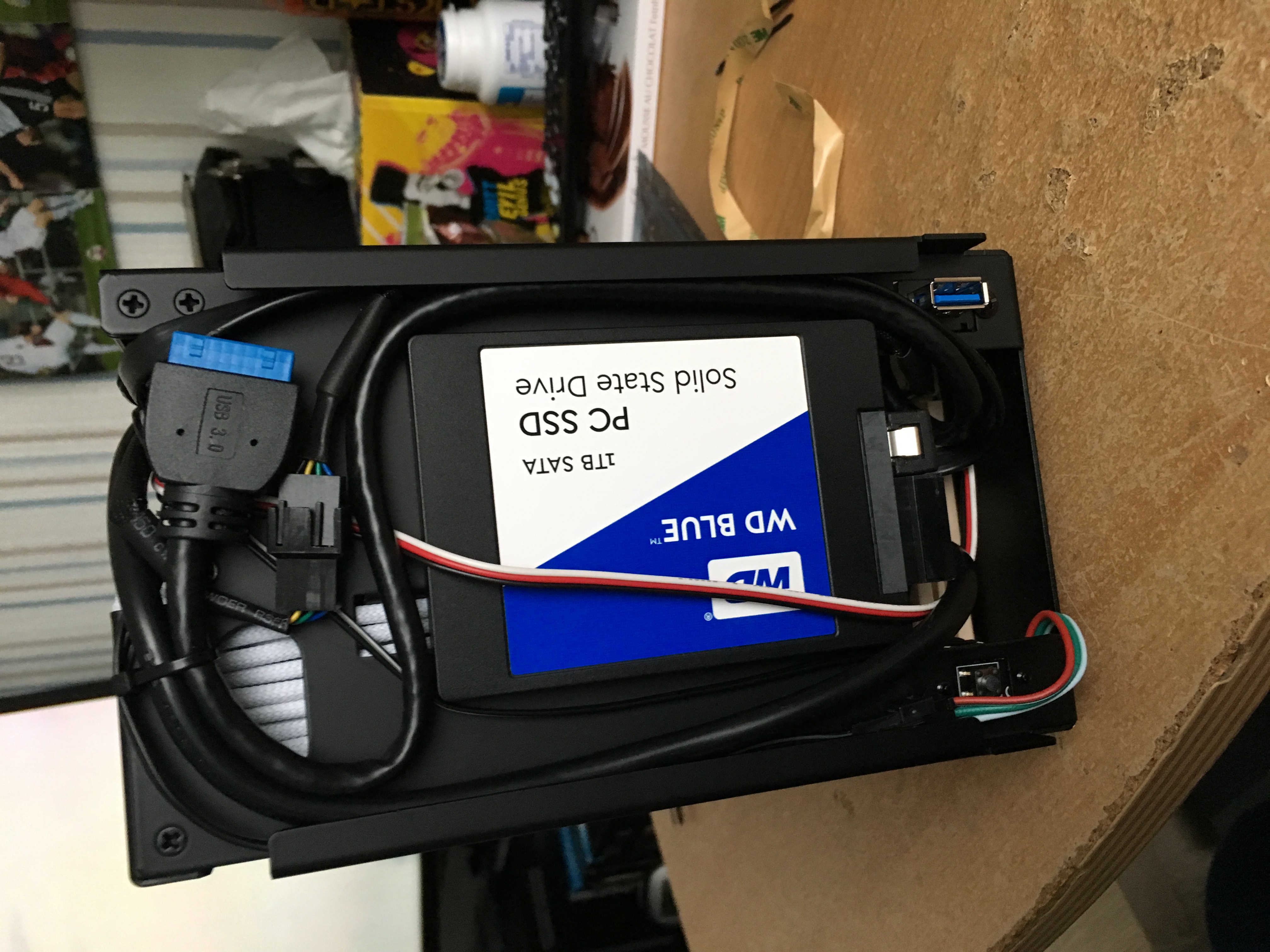

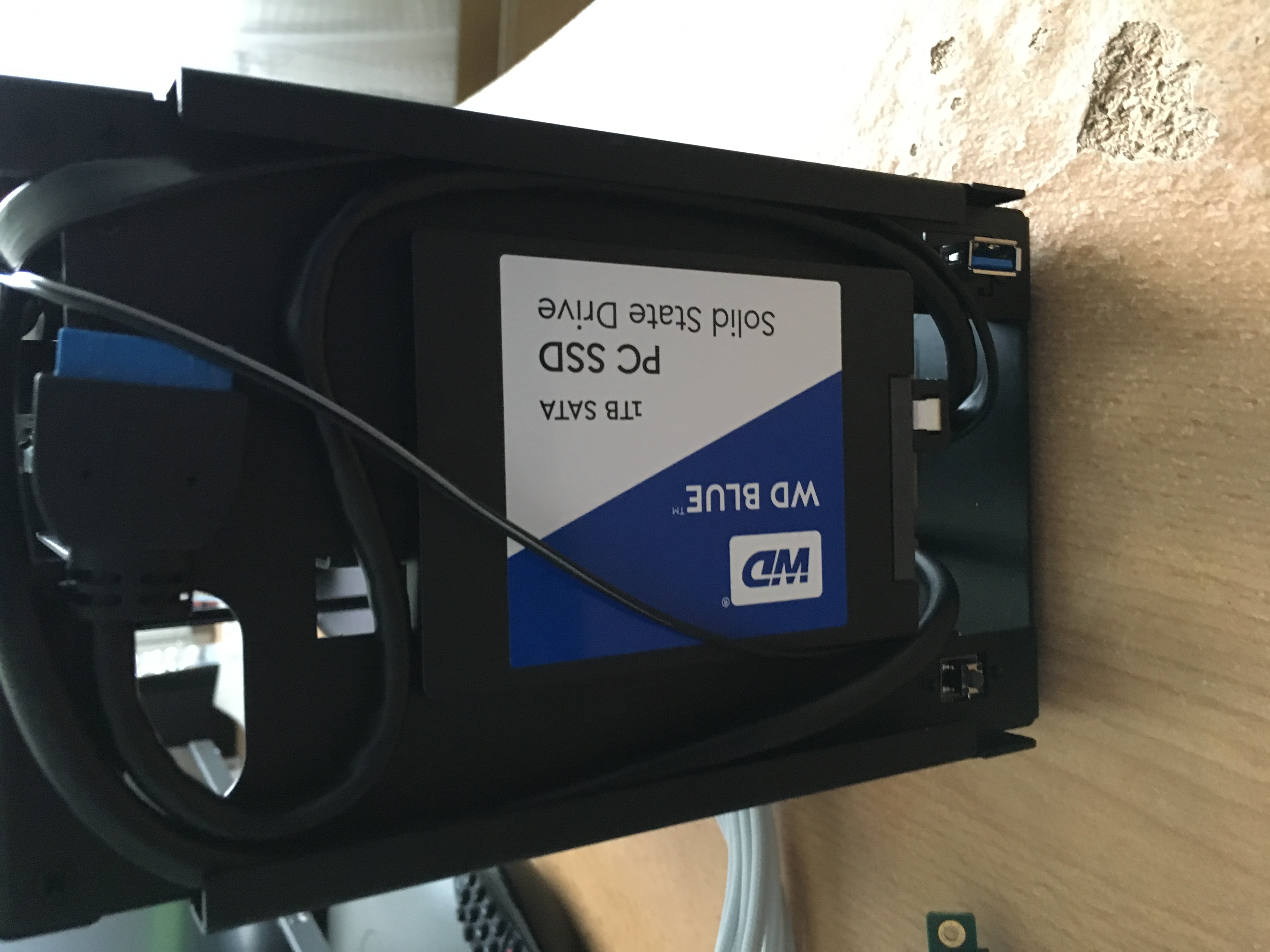

Sata Stromkabel

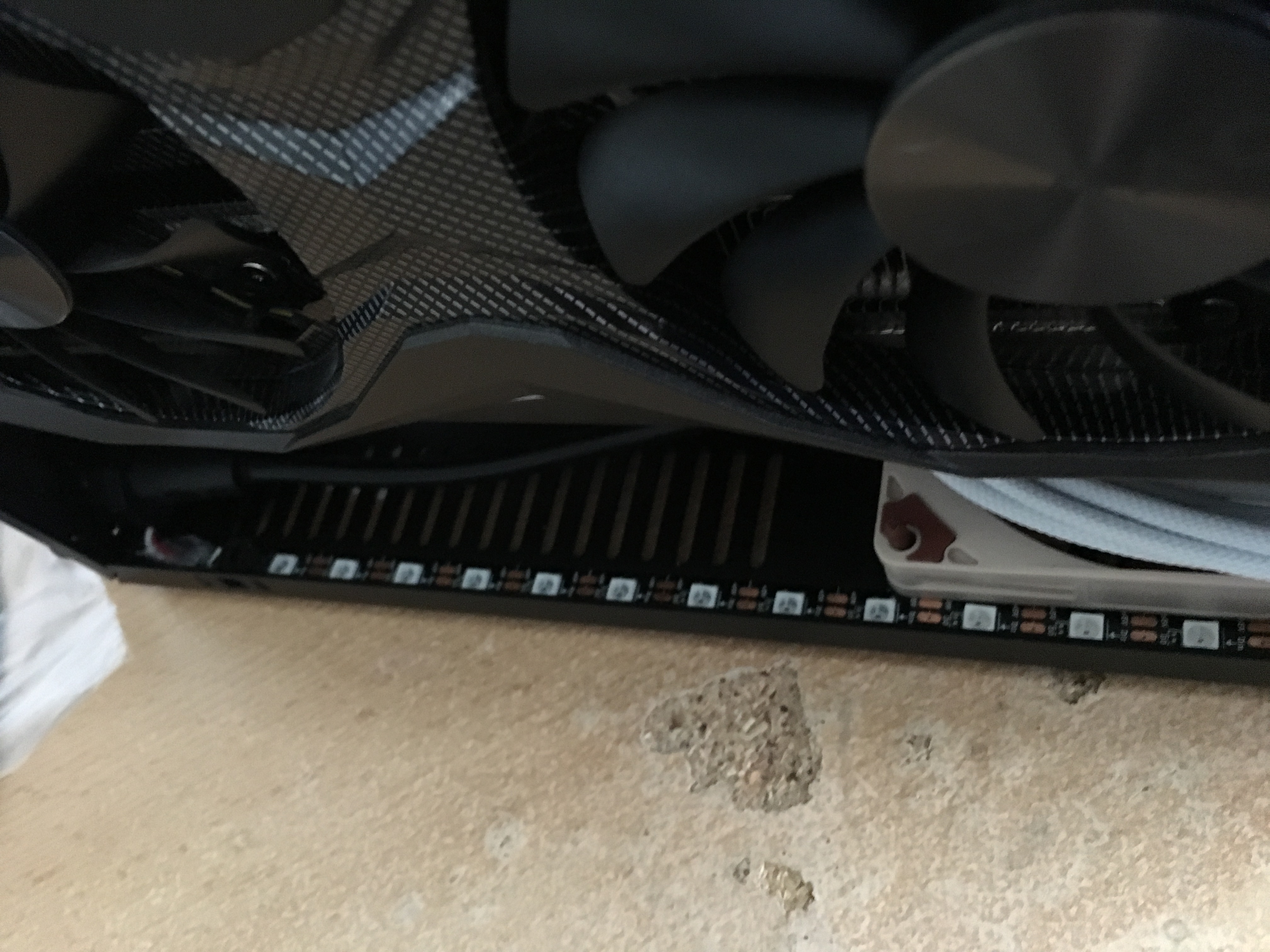

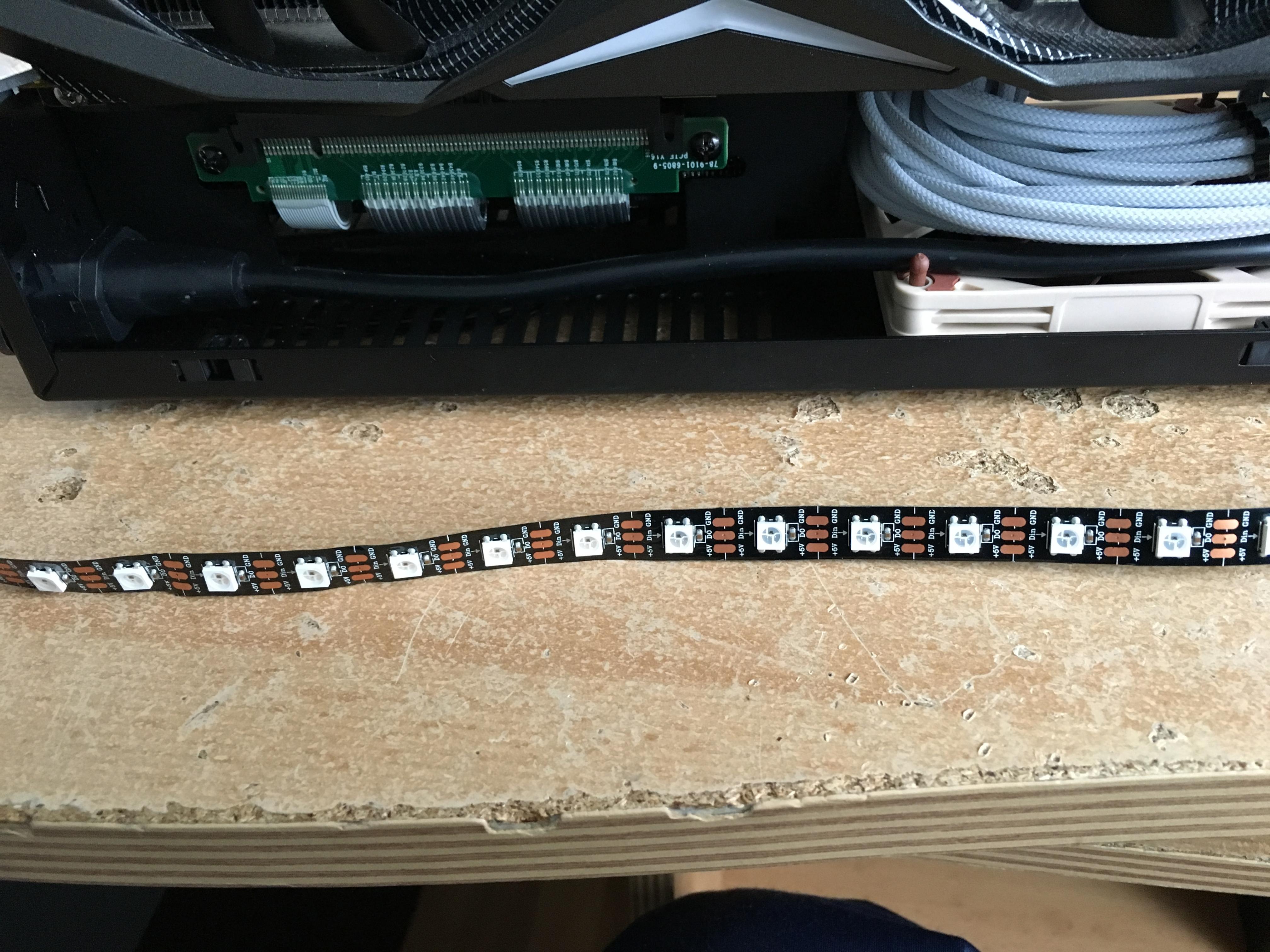

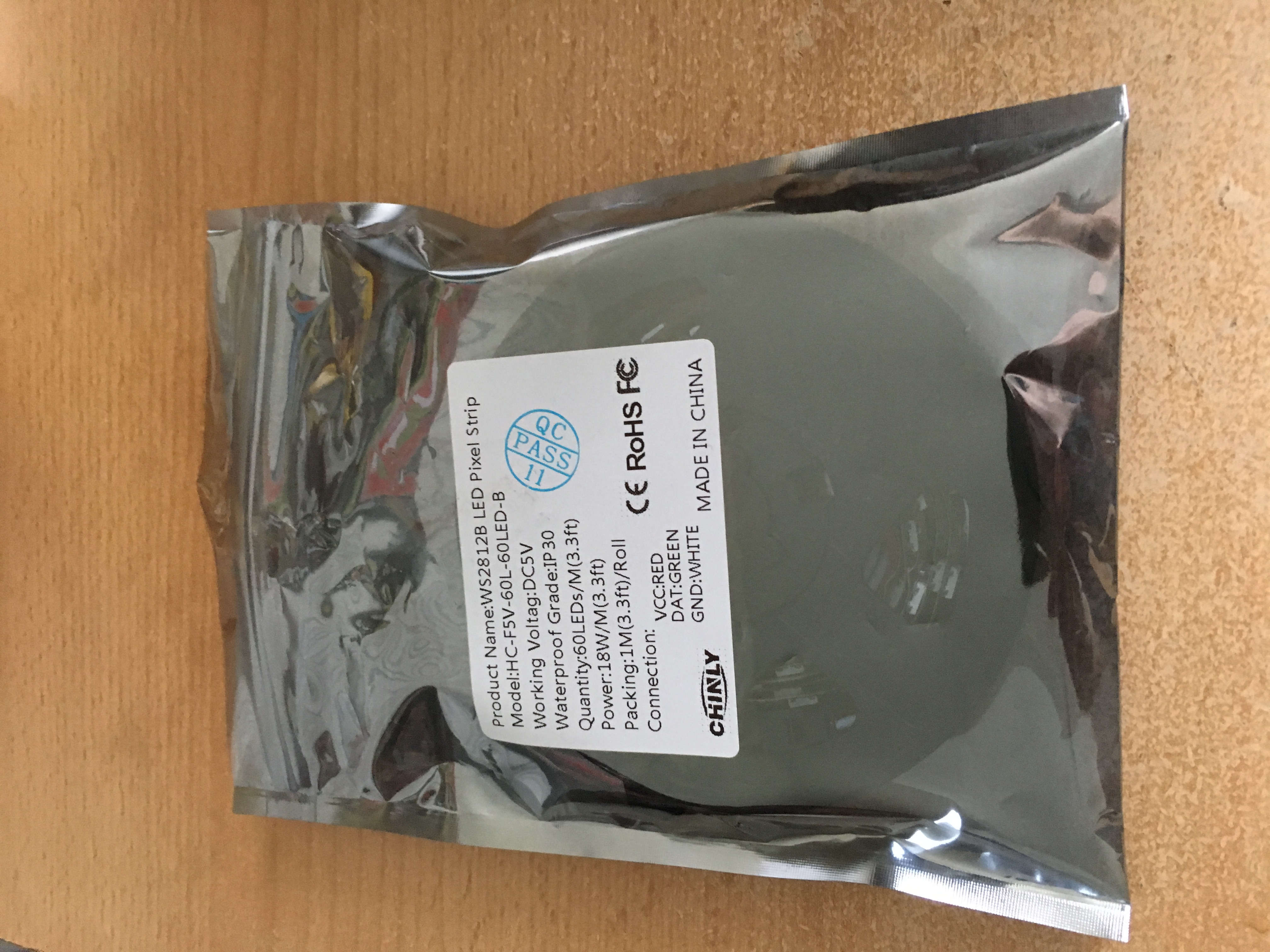

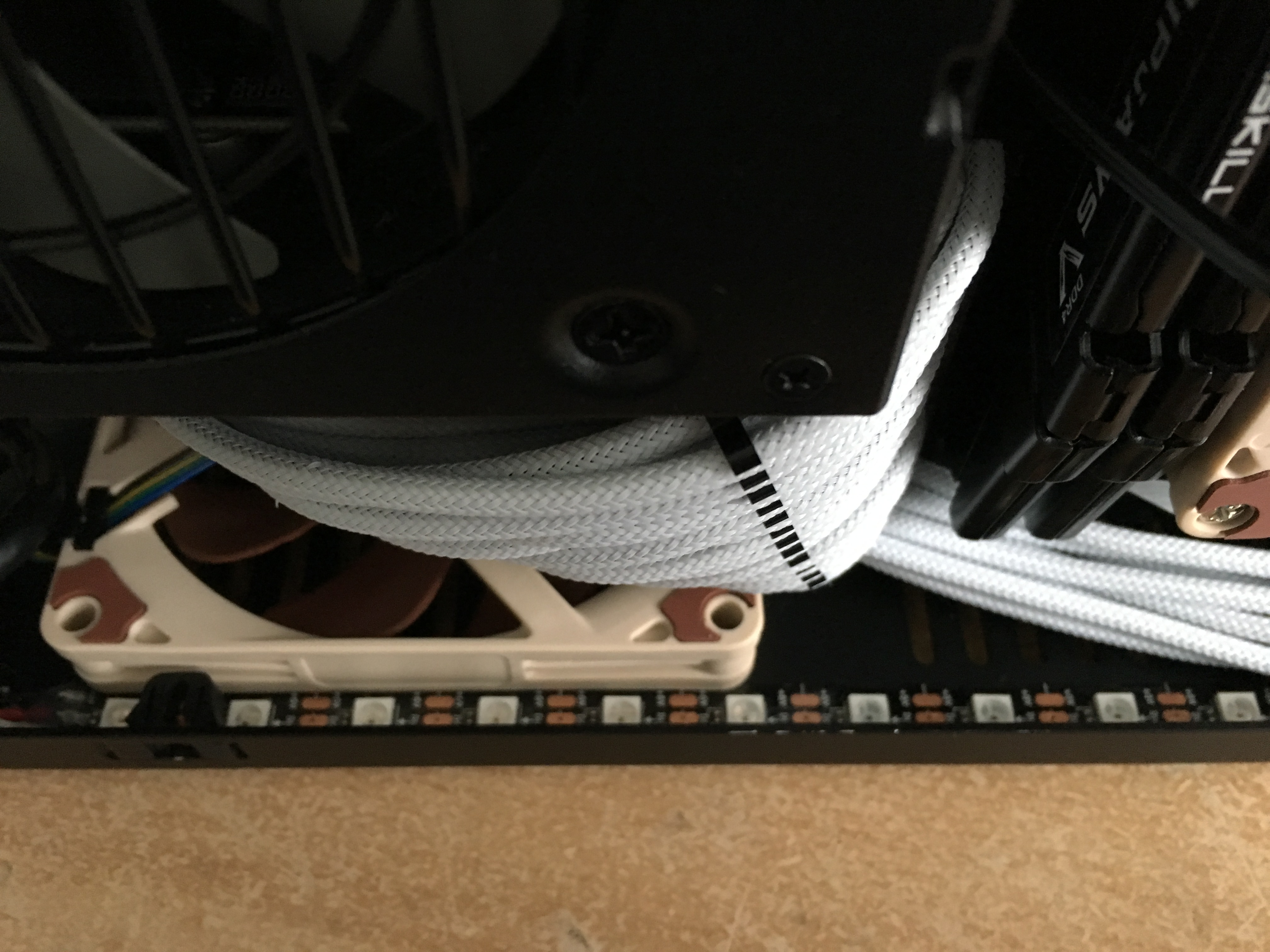

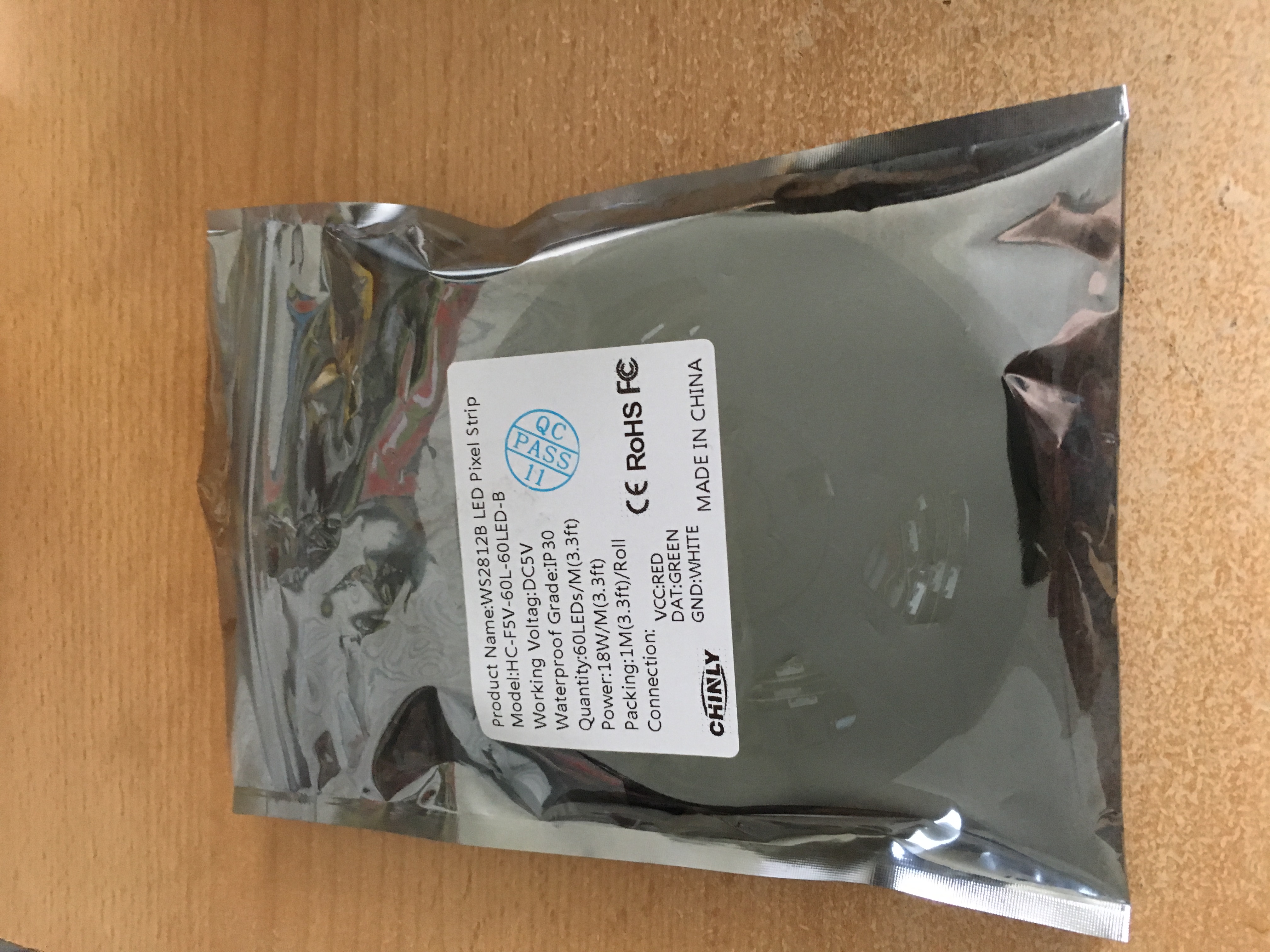

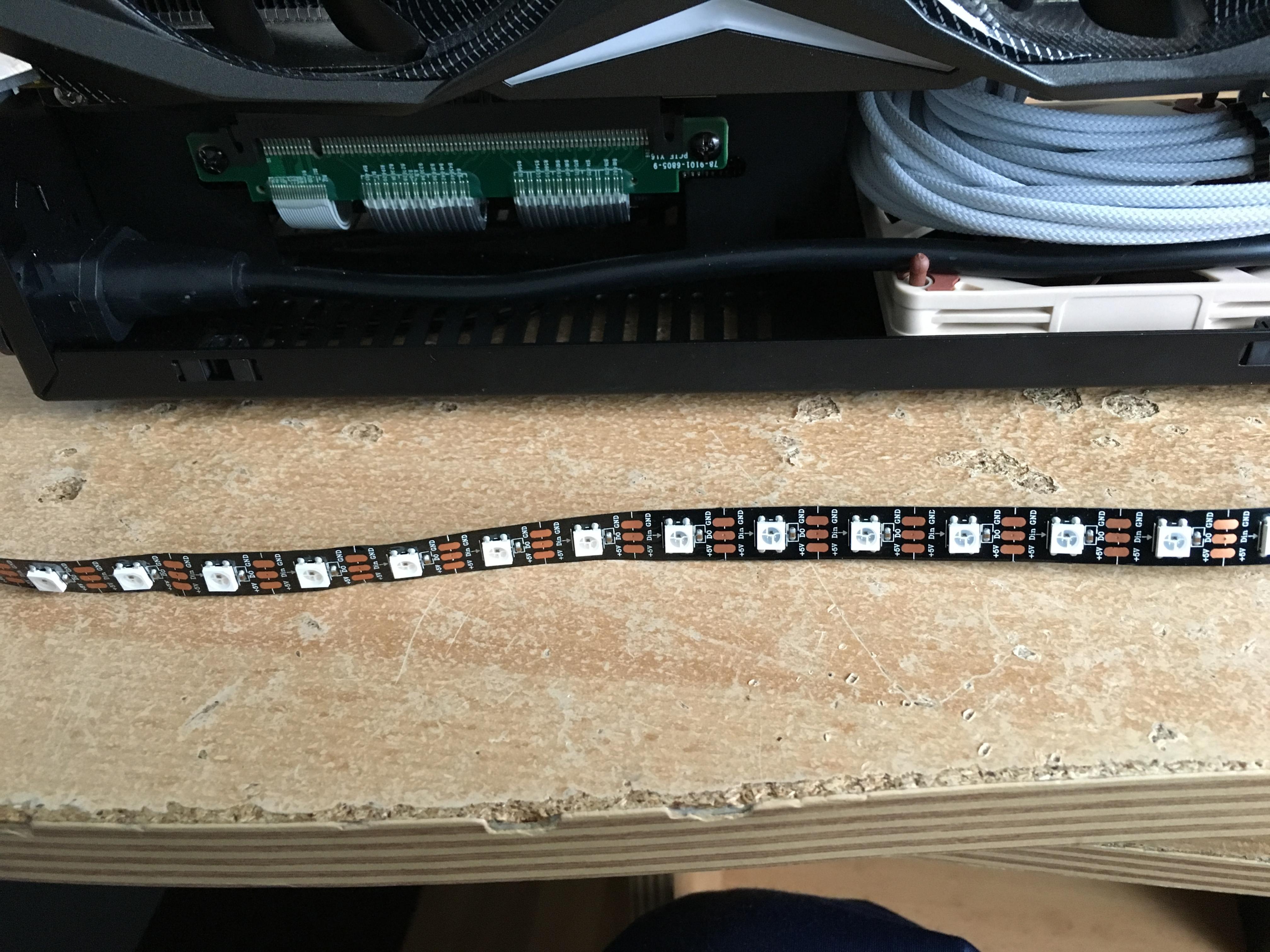

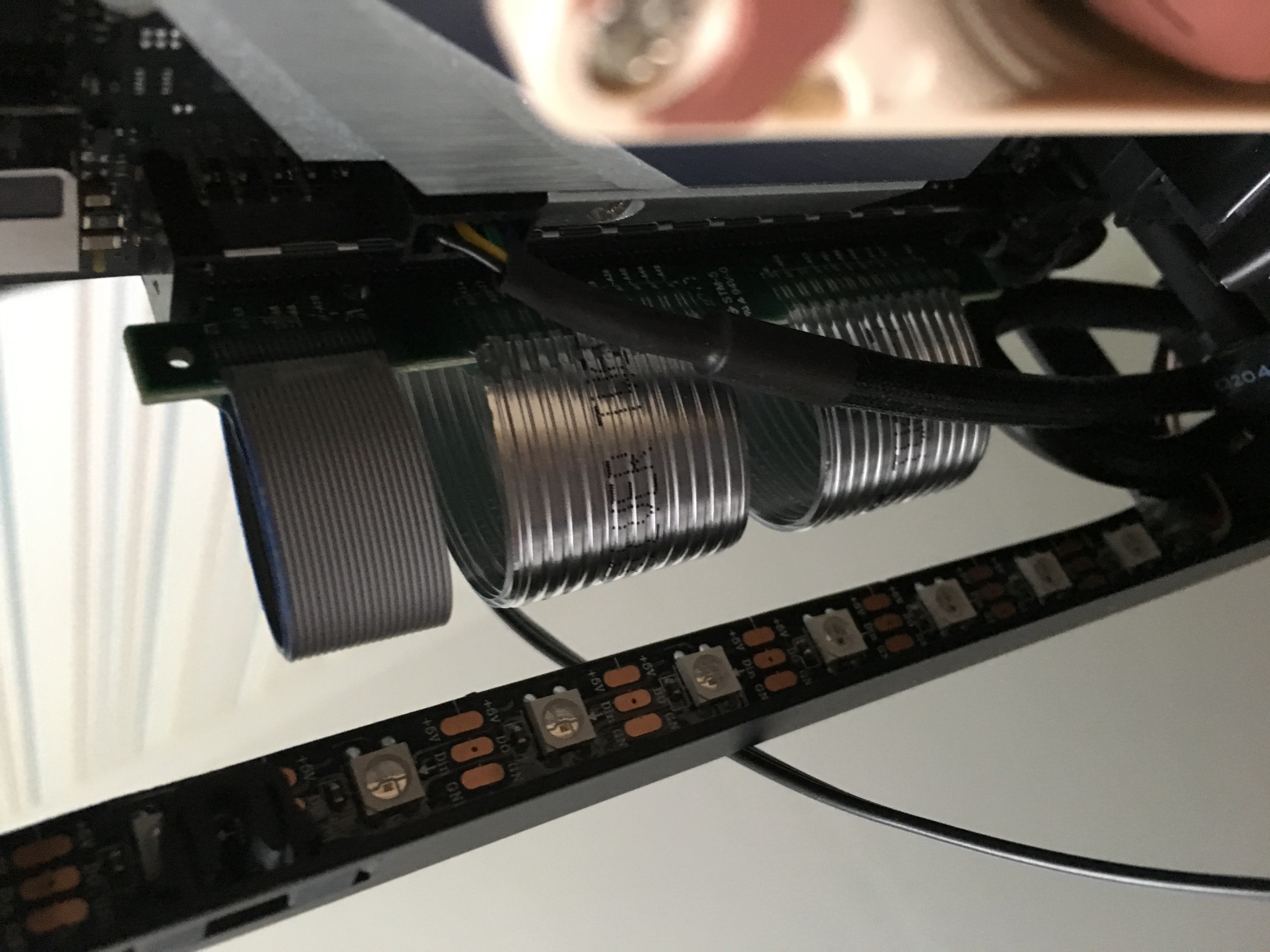

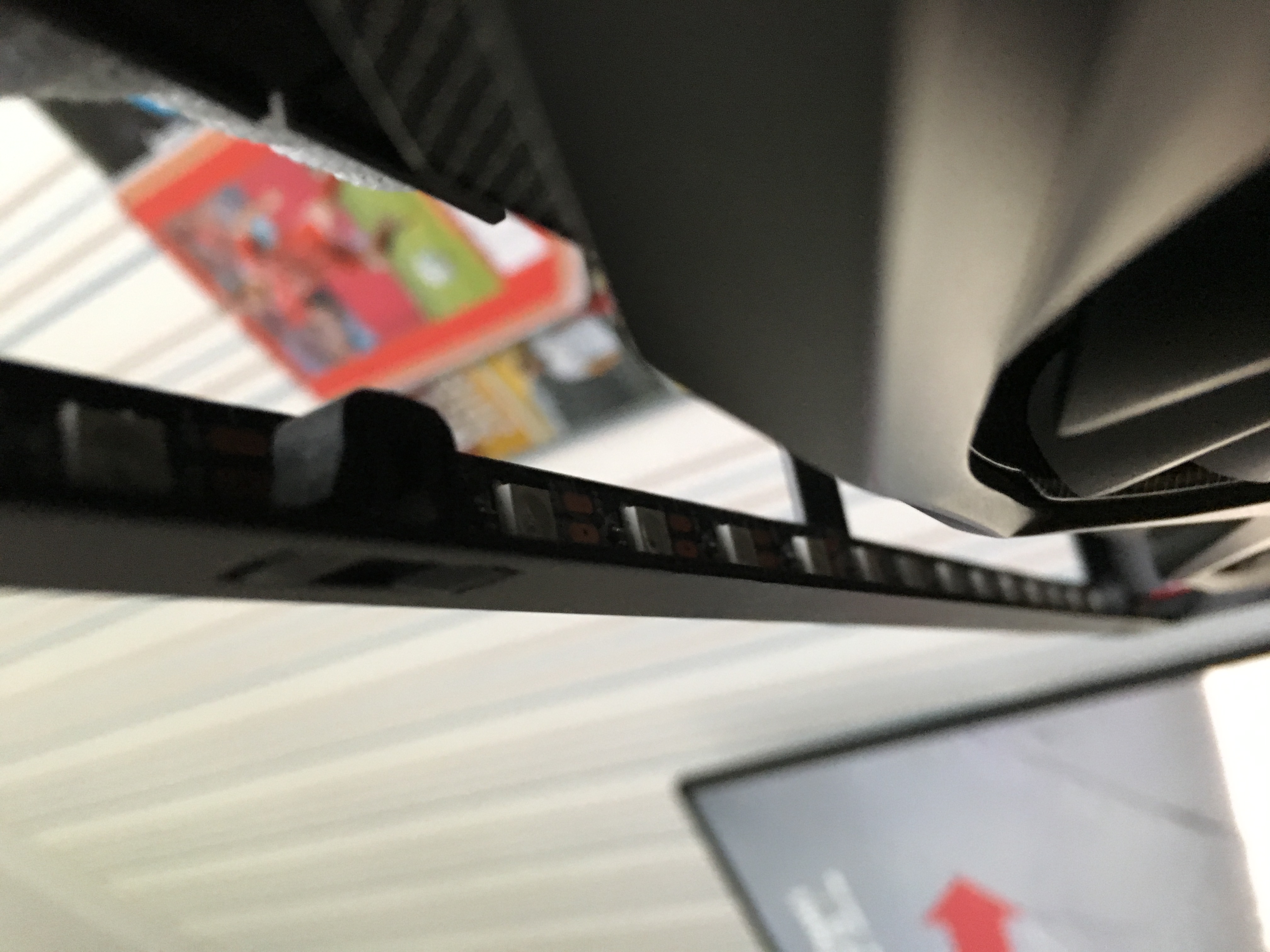

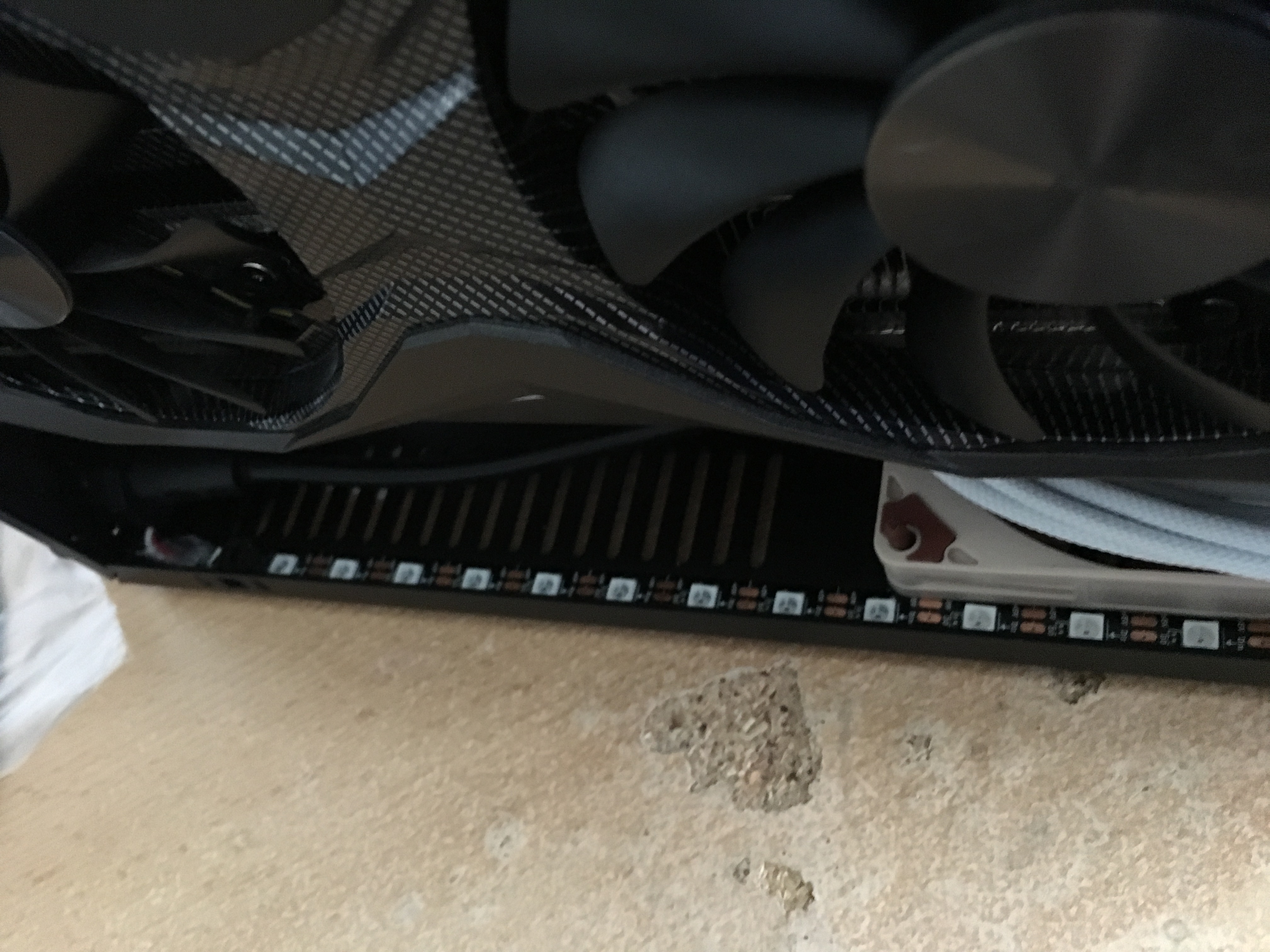

LED dürfen nicht fehlen

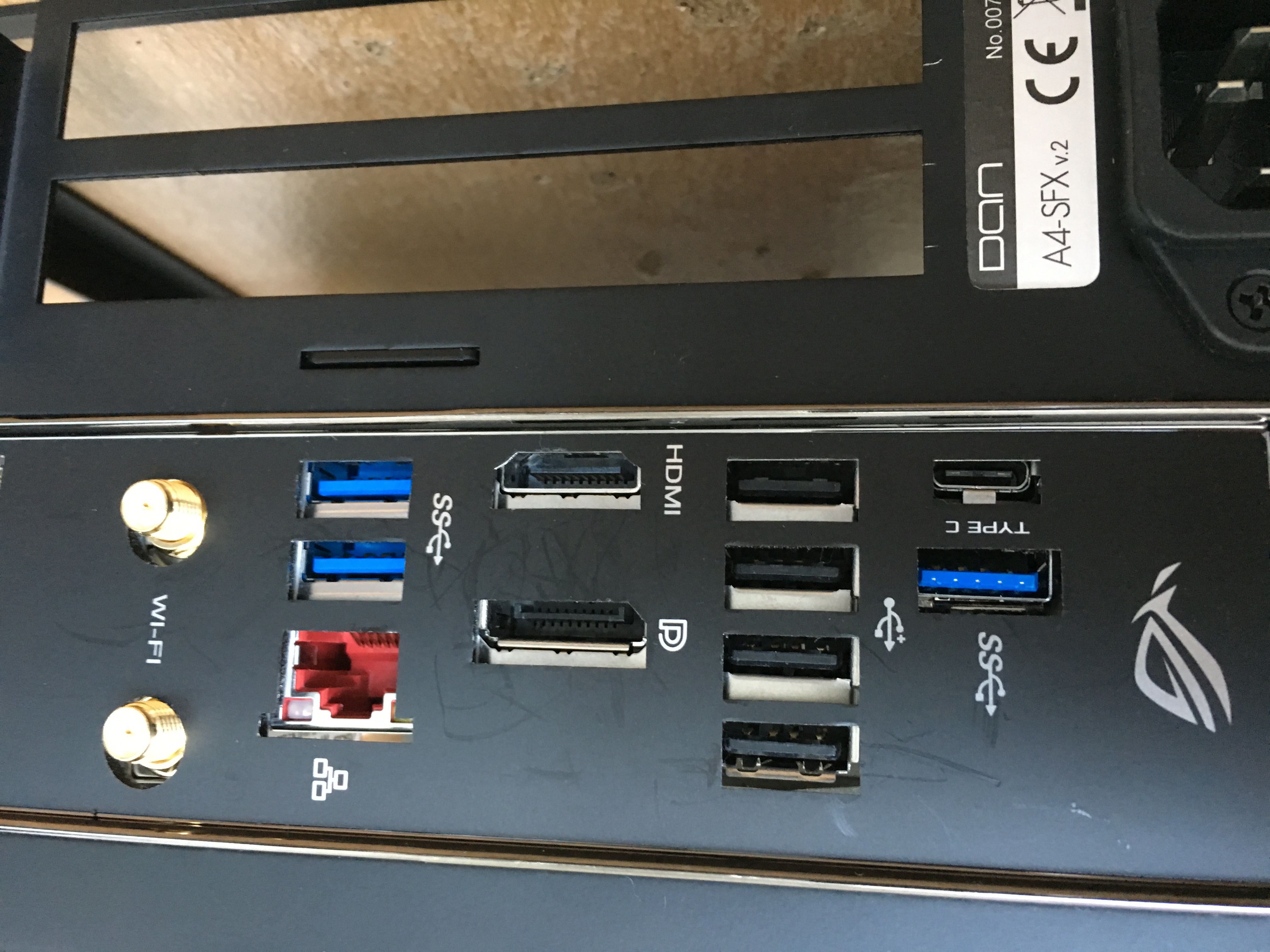

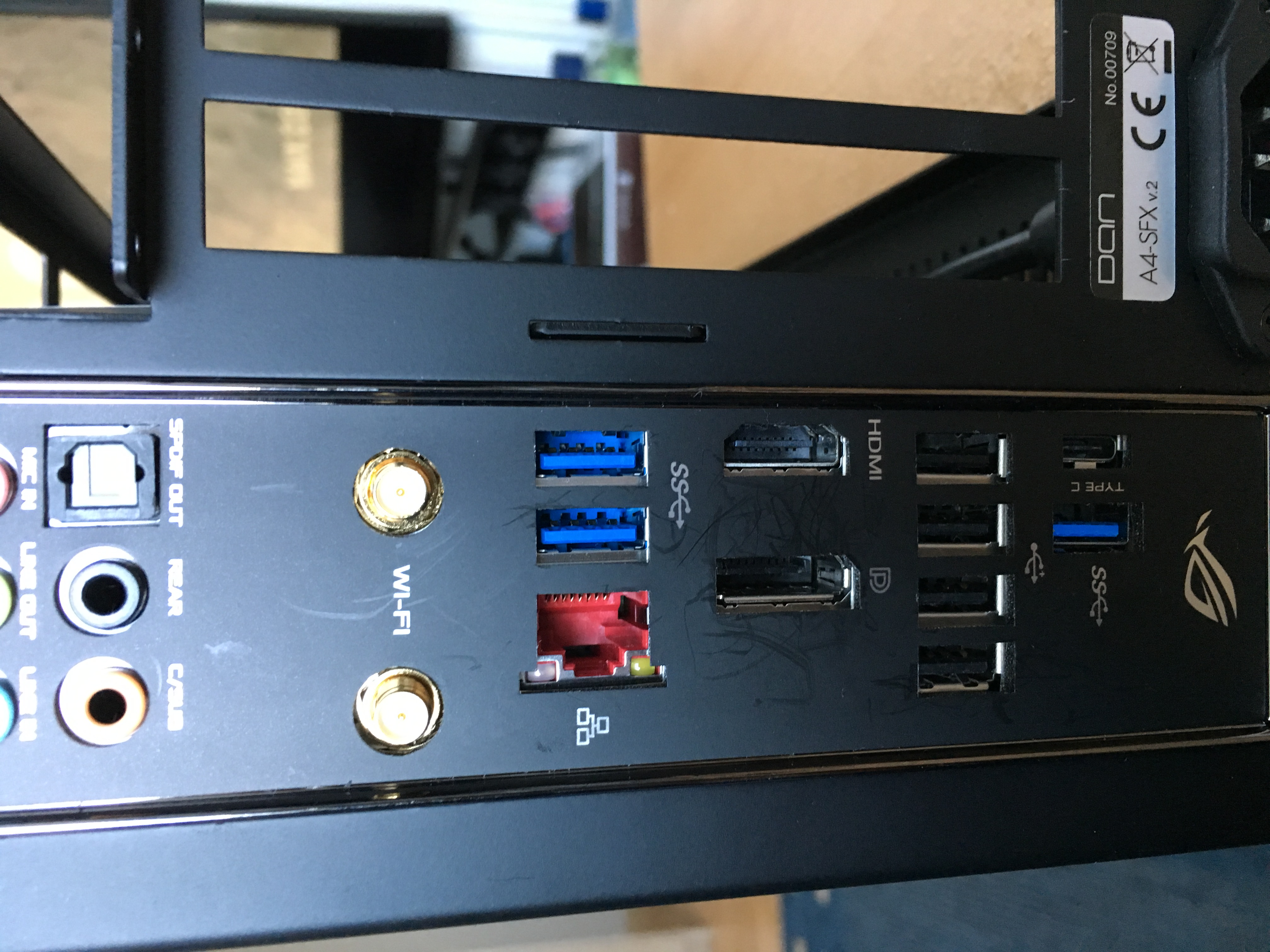

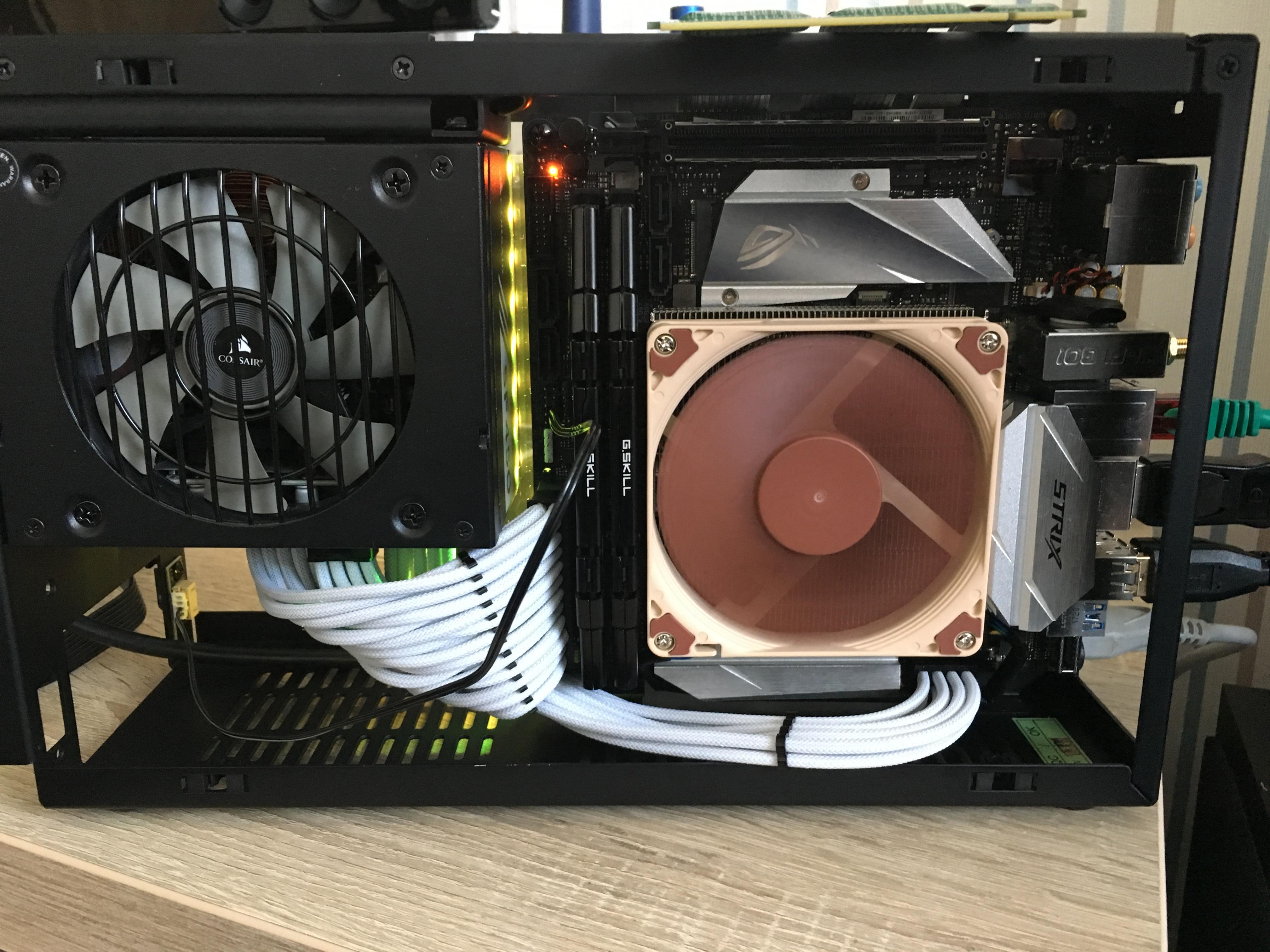

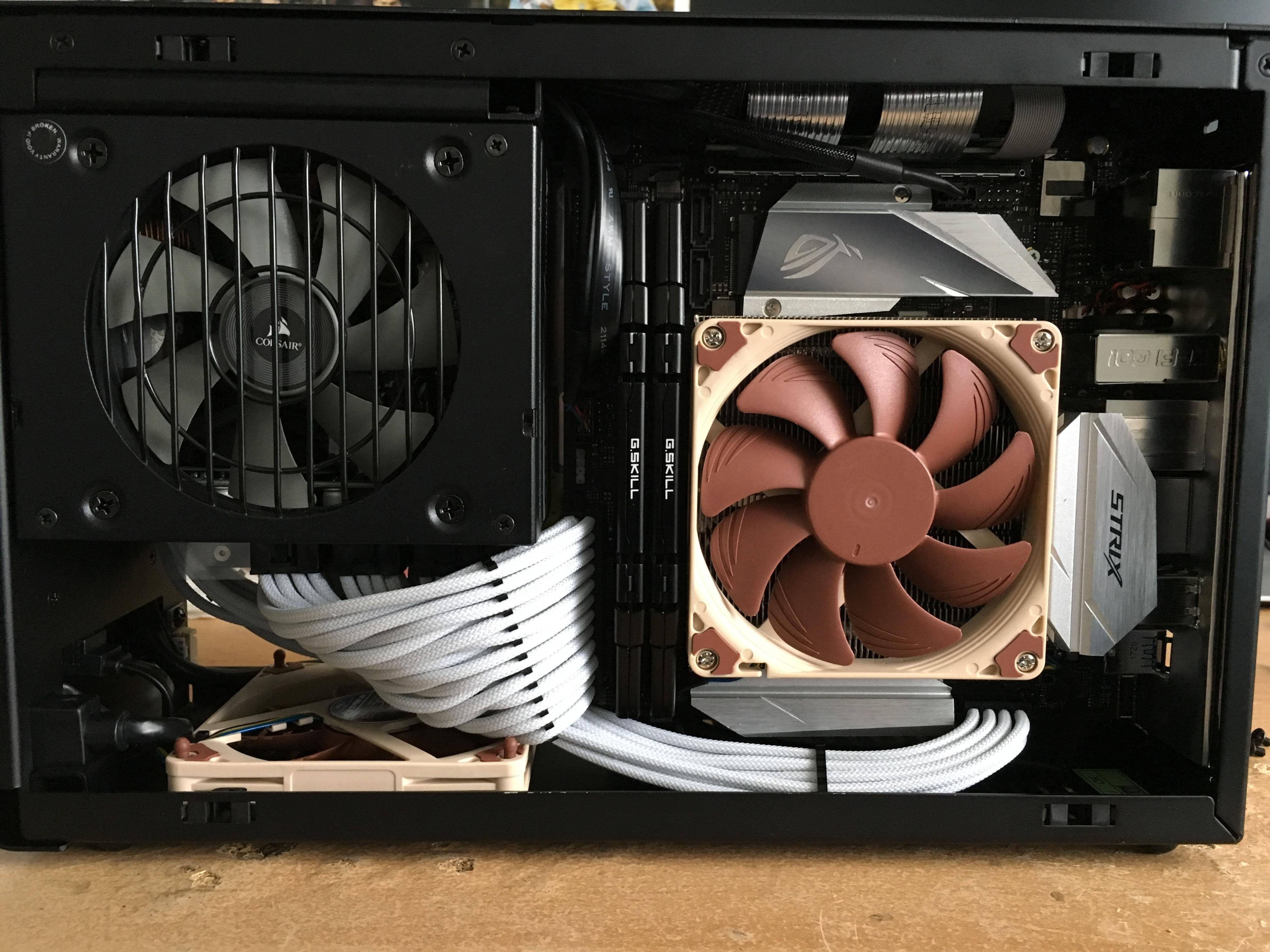

Alles angeschlossen, USB 3.0 Pin-Header ist zu kurz um ihn oben zu verlegen
Ohne LED

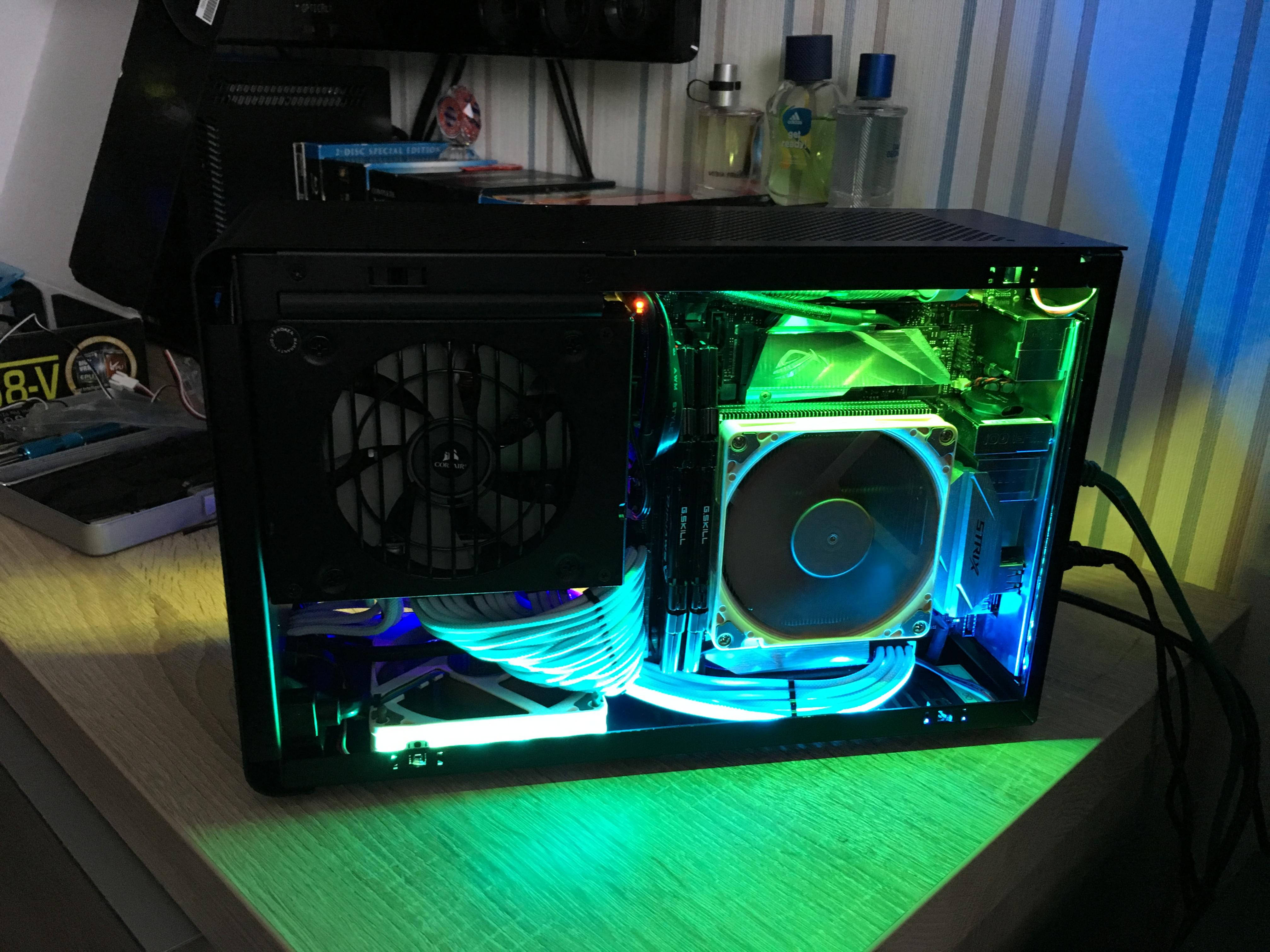

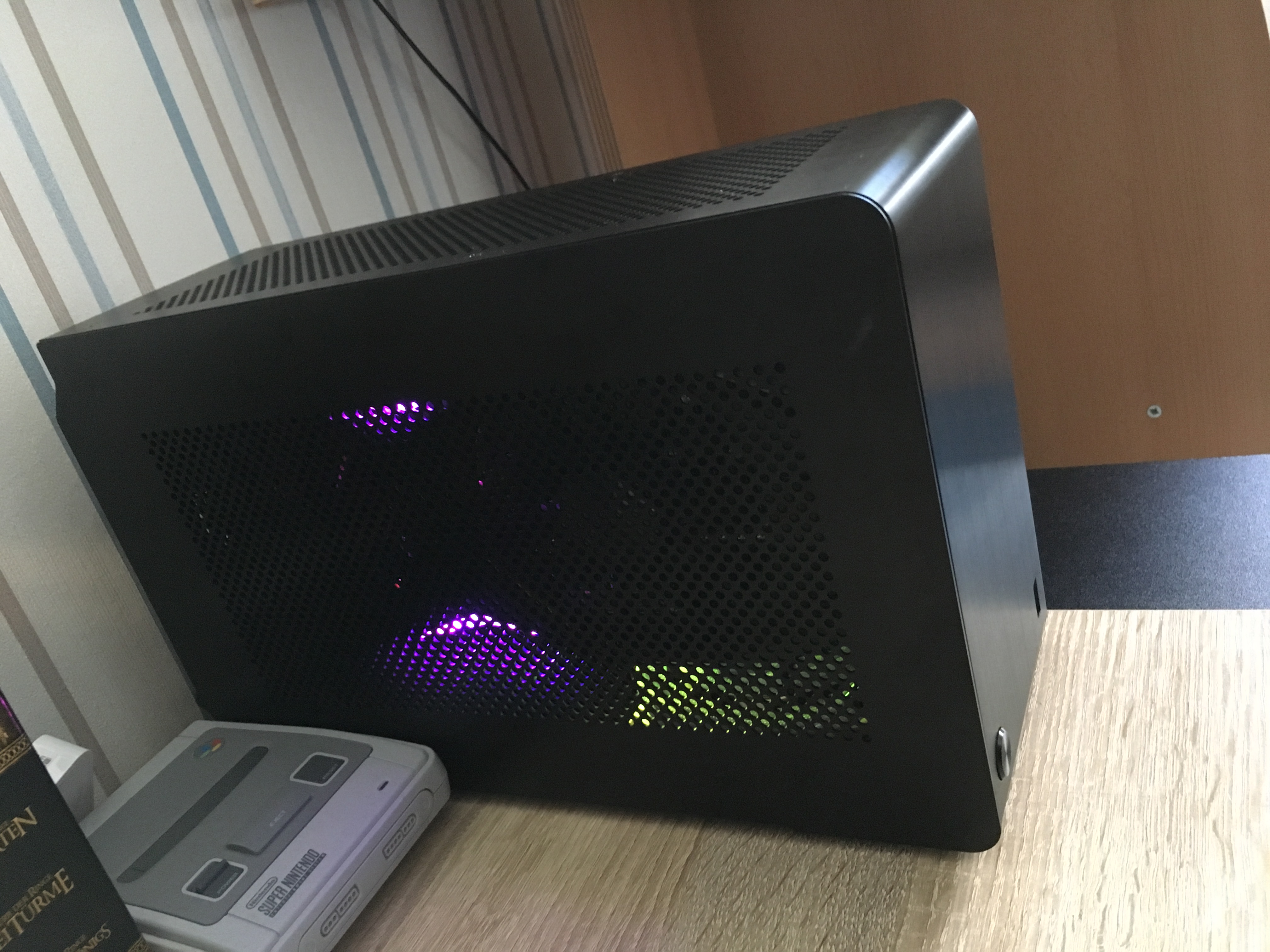

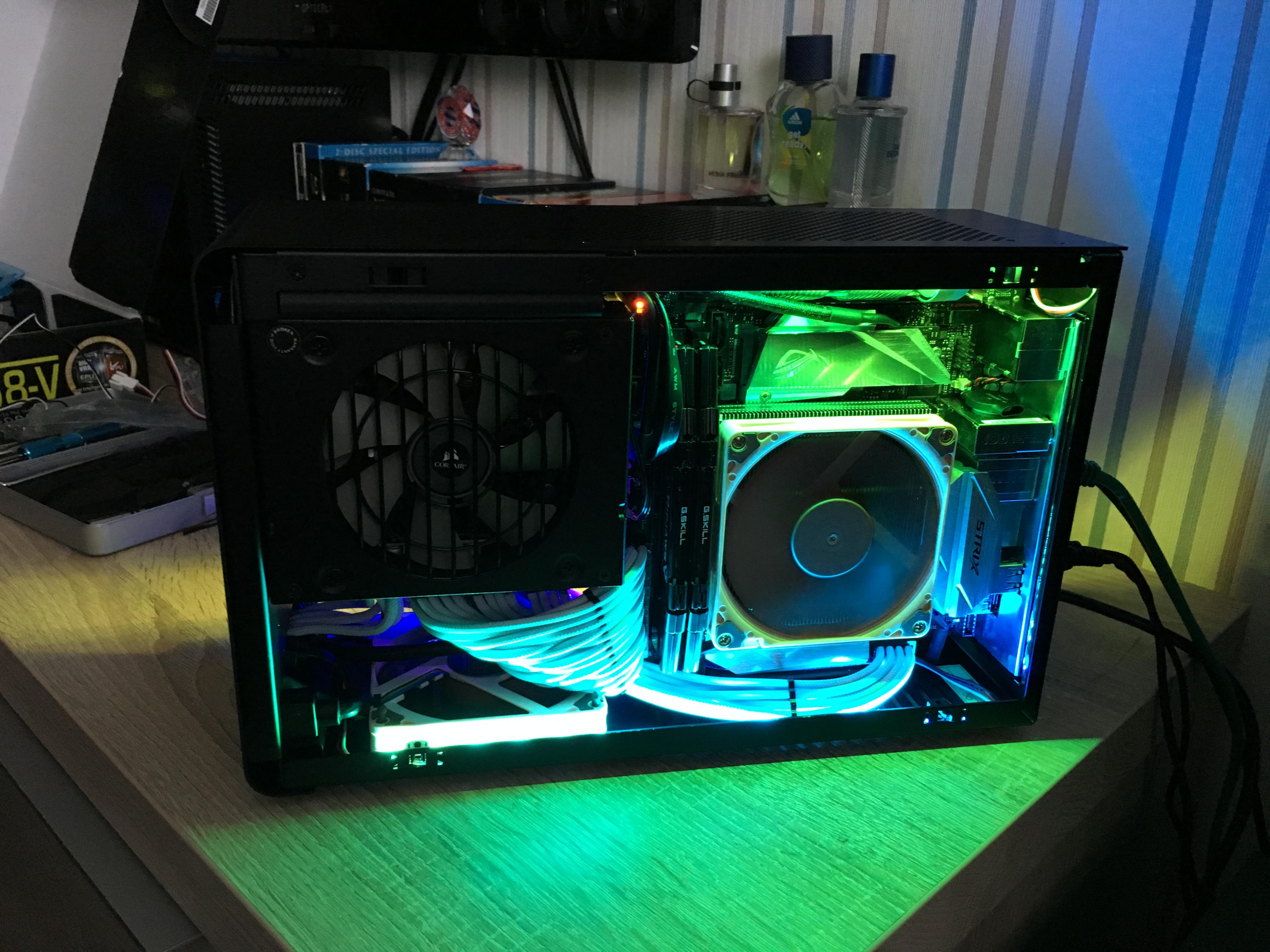

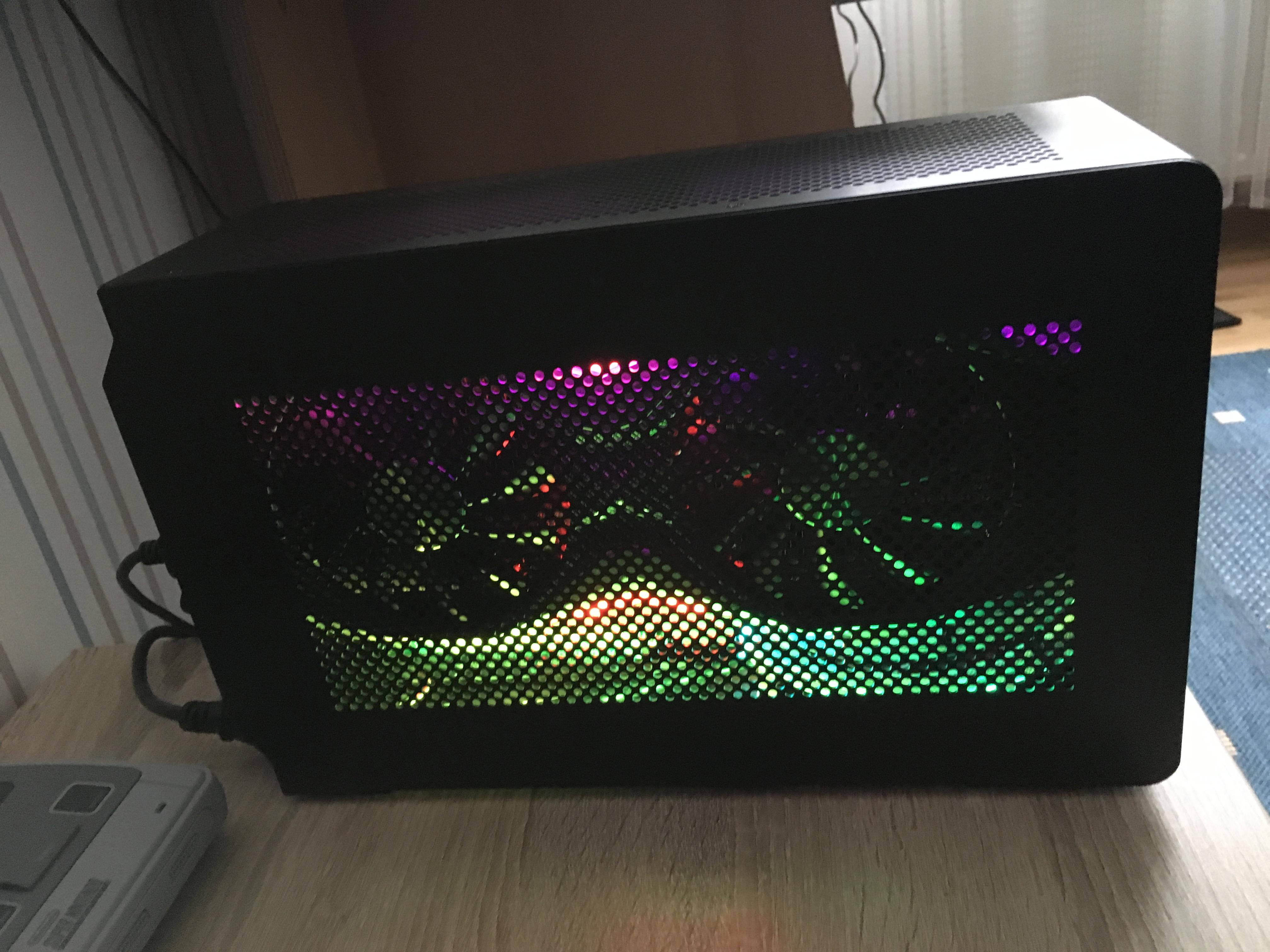

Und noch mit LEDs

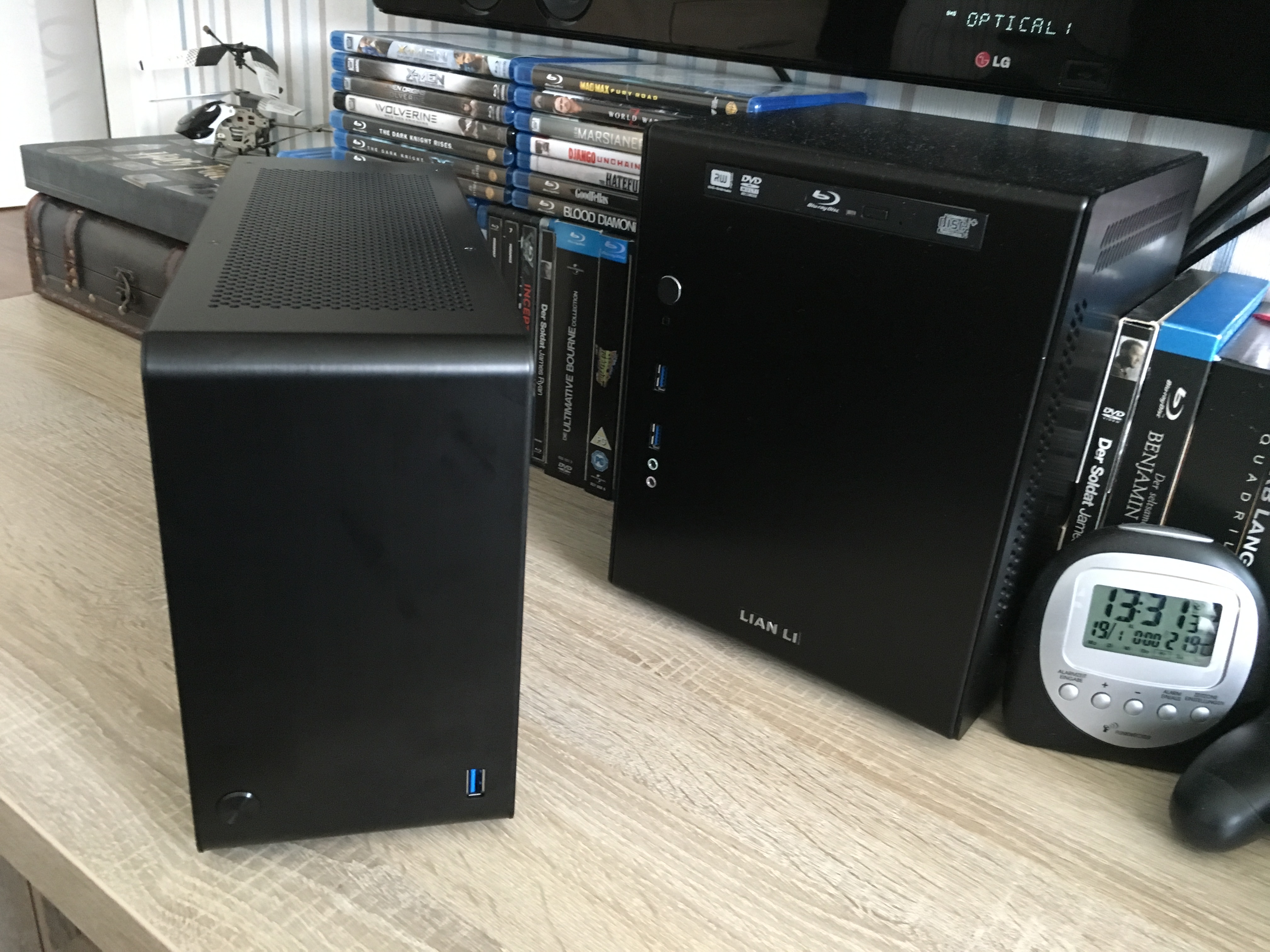

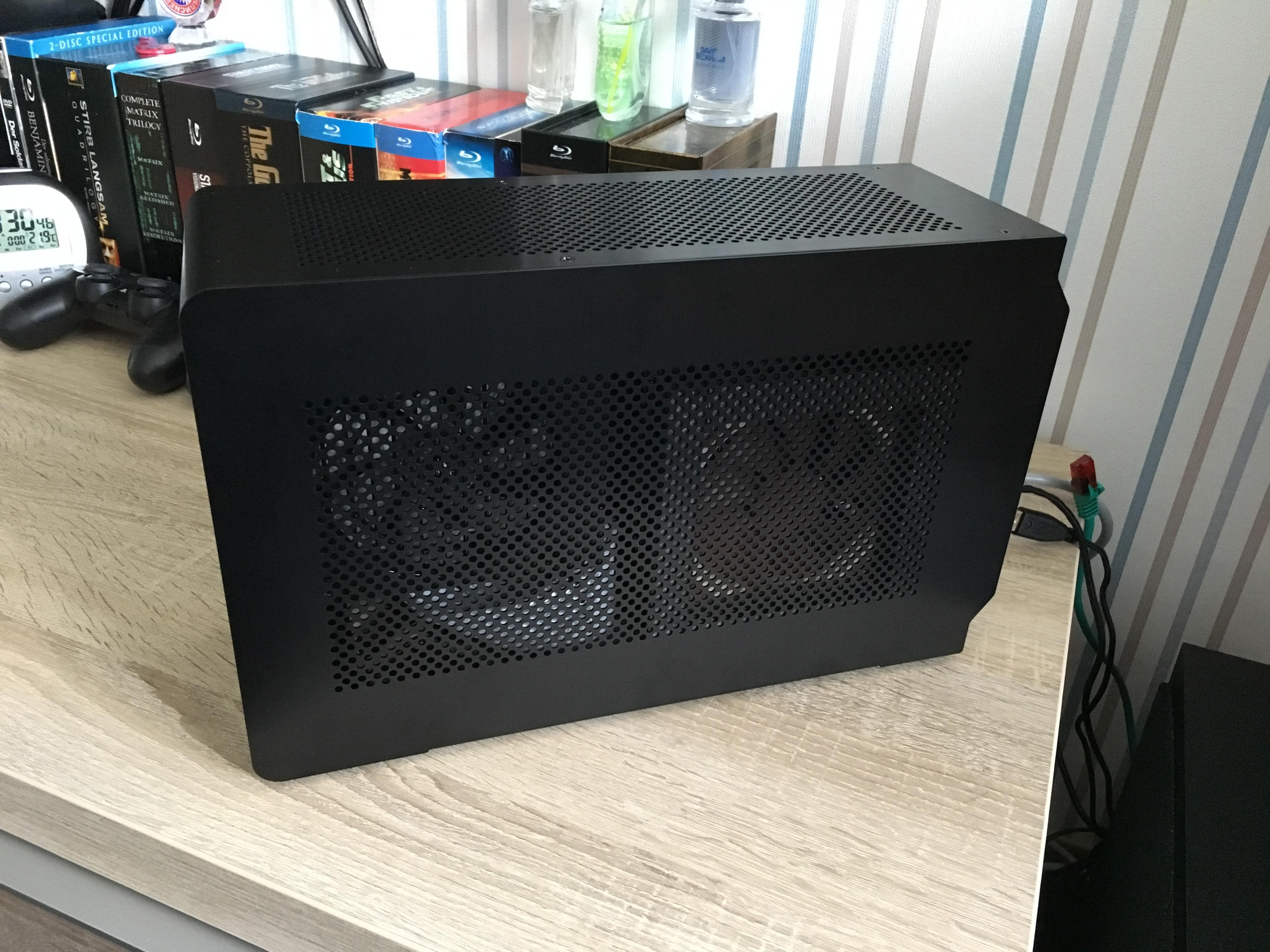

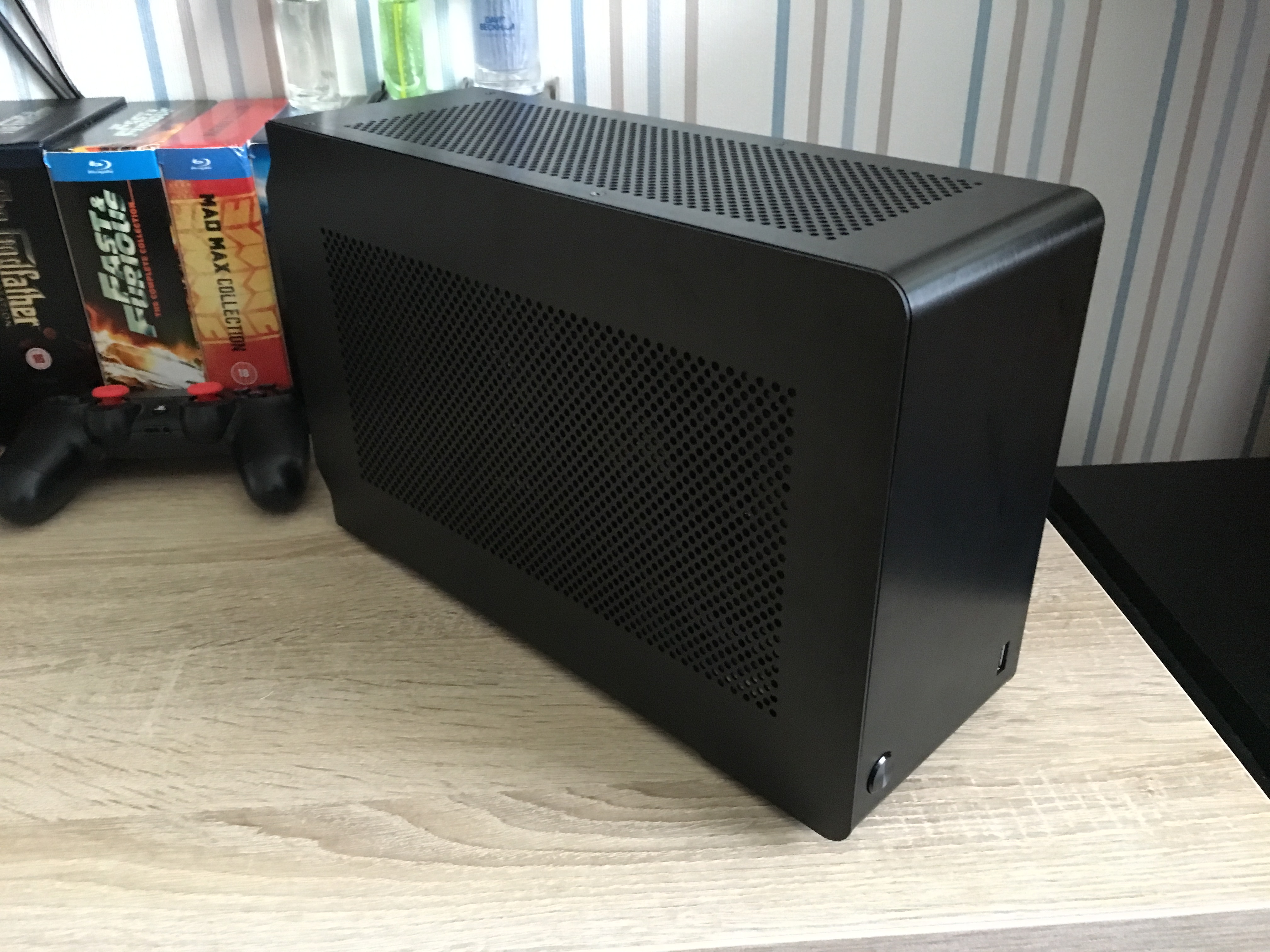

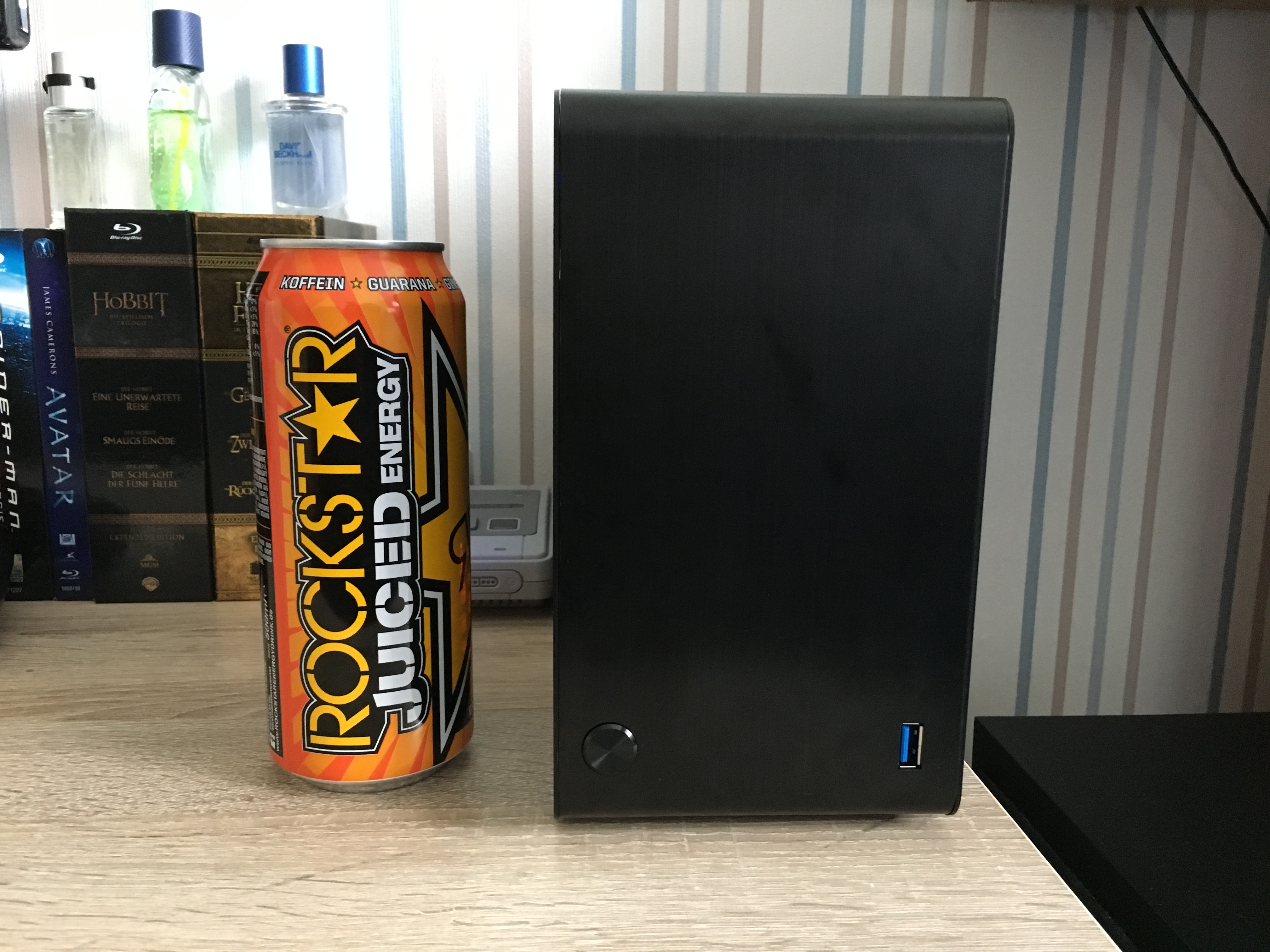

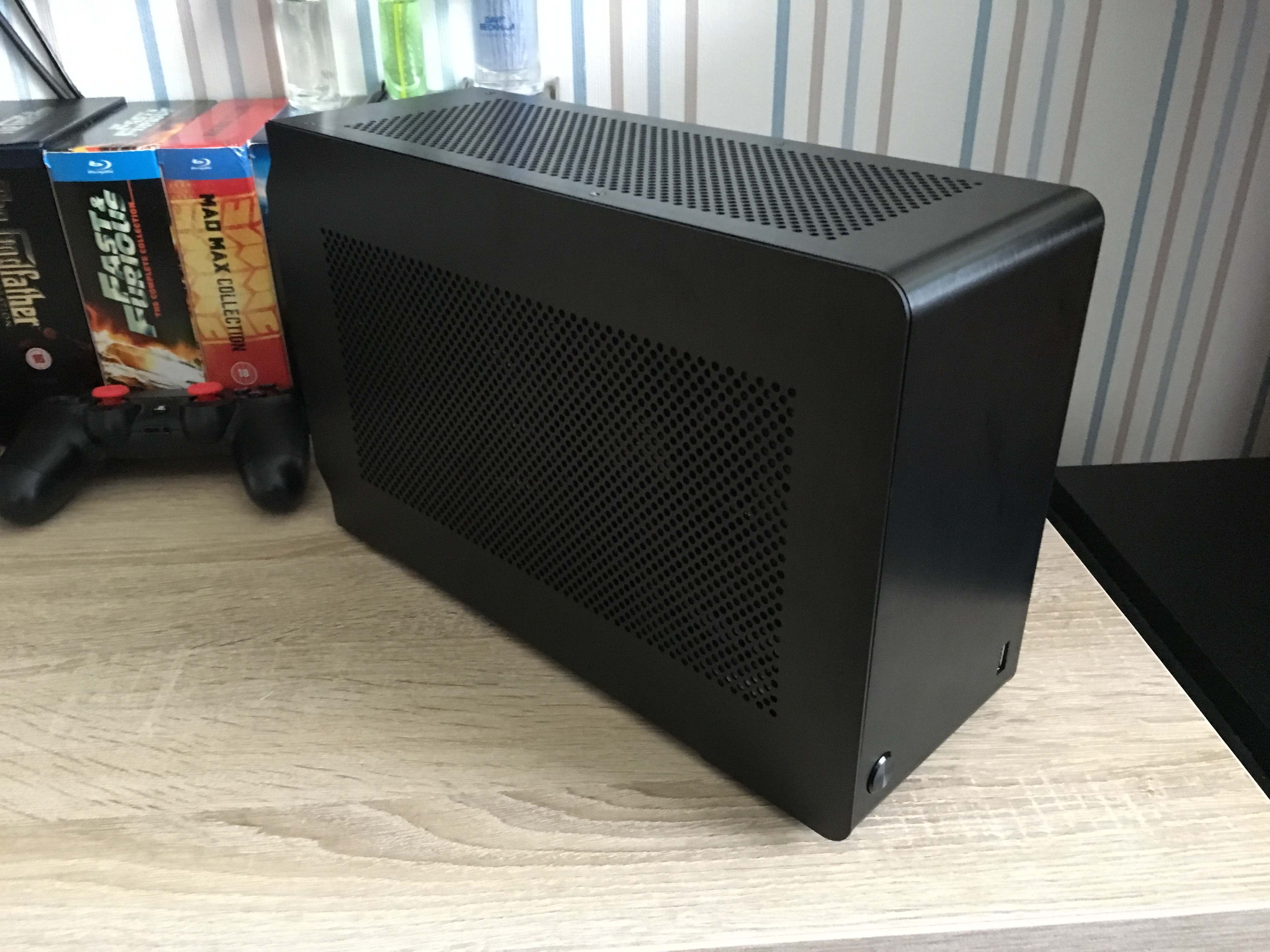

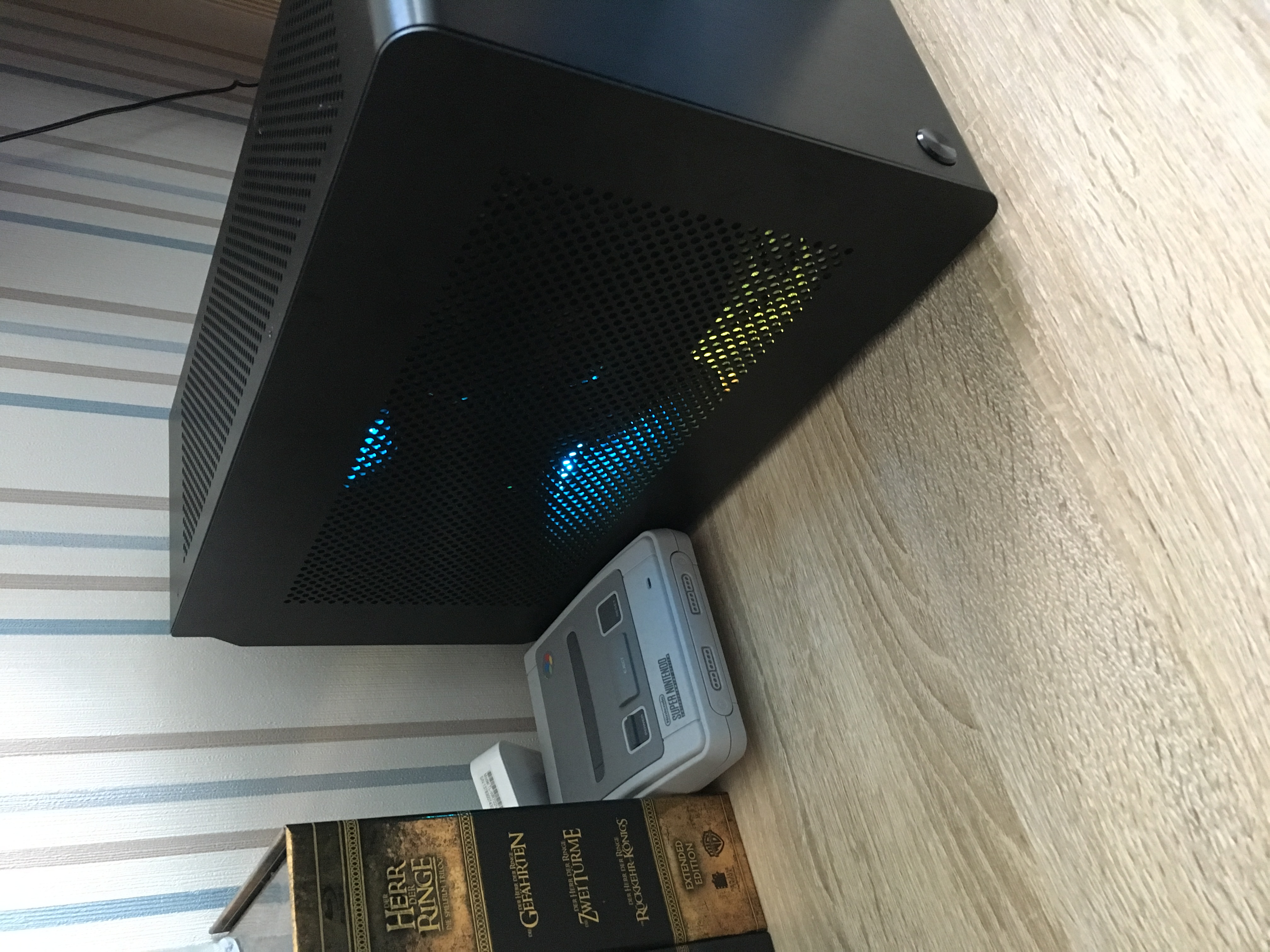

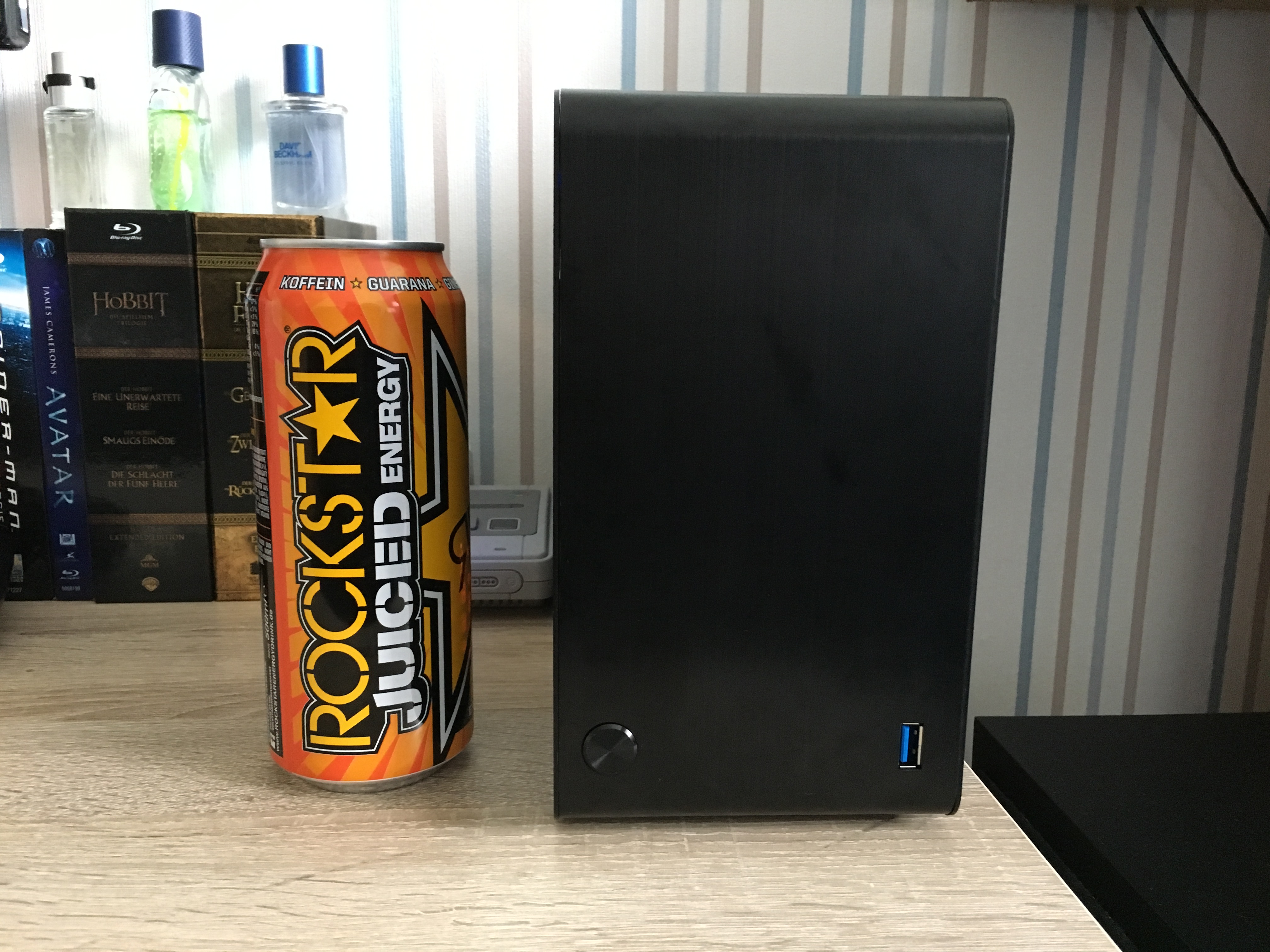

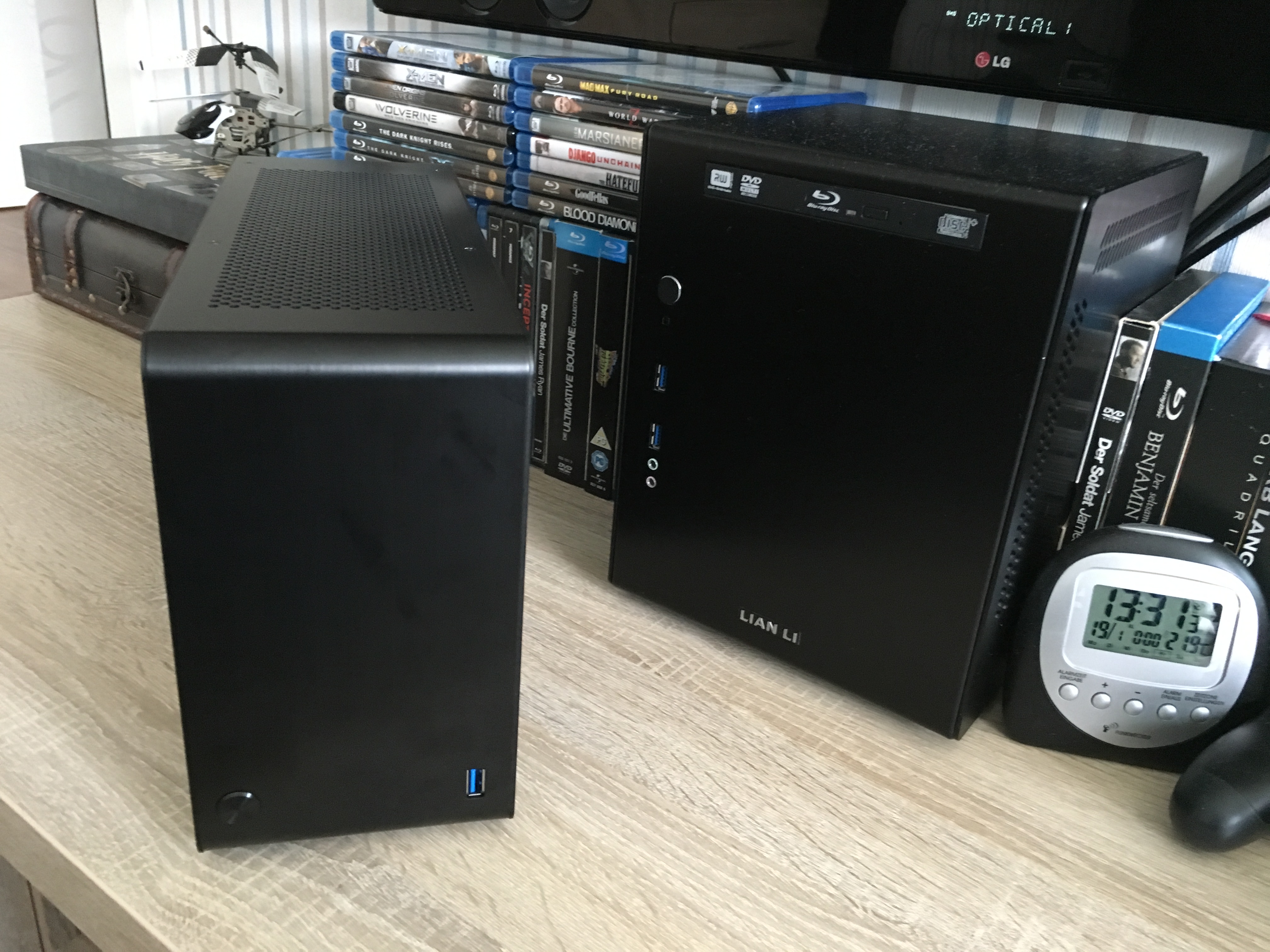

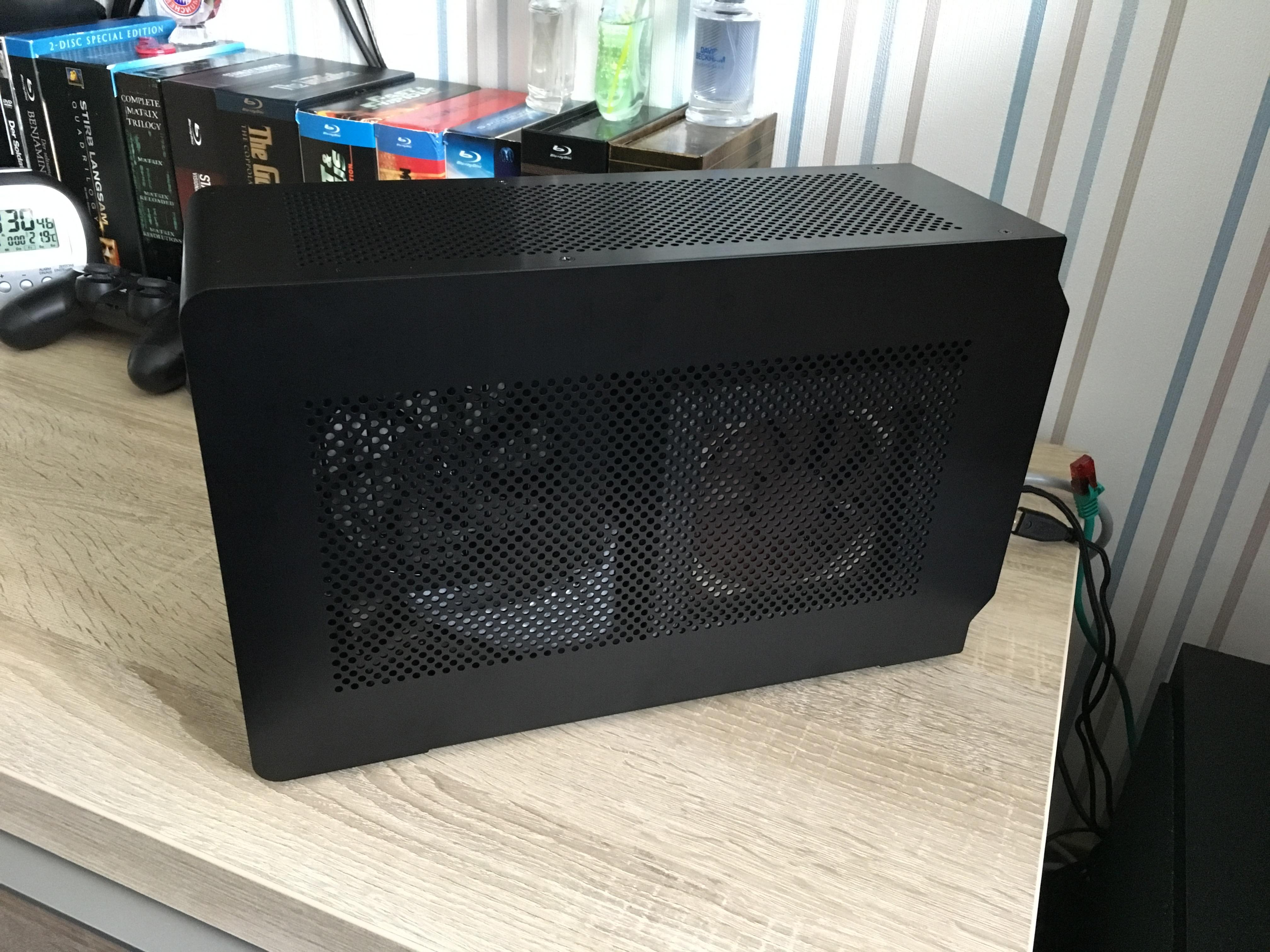

Bin echt überrascht wie klein es doch ist, bin alles in allem sehr zufrieden, war aber viel Arbeit
Improvisierter Fan-Duct
Sata Stromkabel
LED dürfen nicht fehlen
Alles angeschlossen, USB 3.0 Pin-Header ist zu kurz um ihn oben zu verlegen

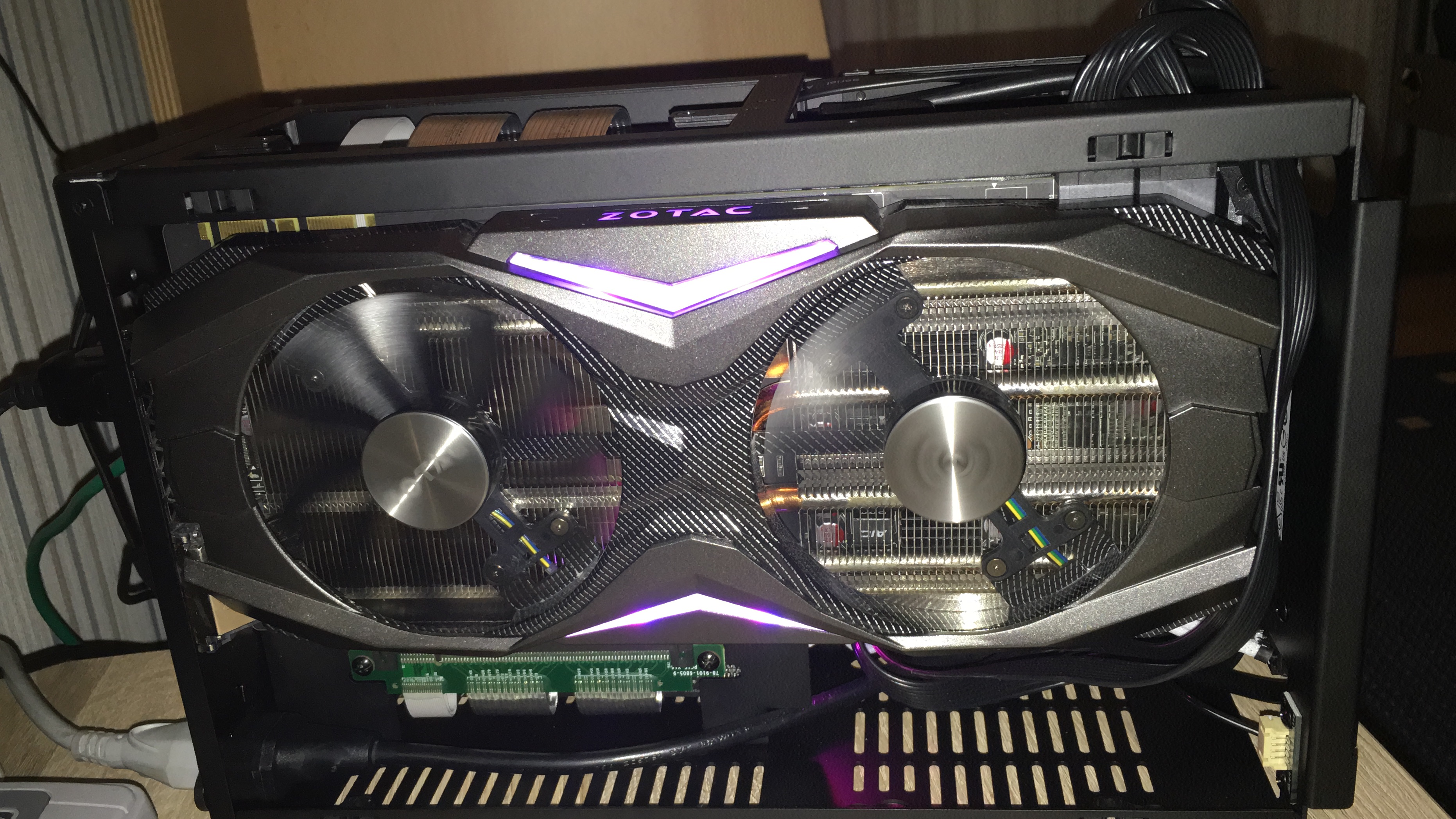

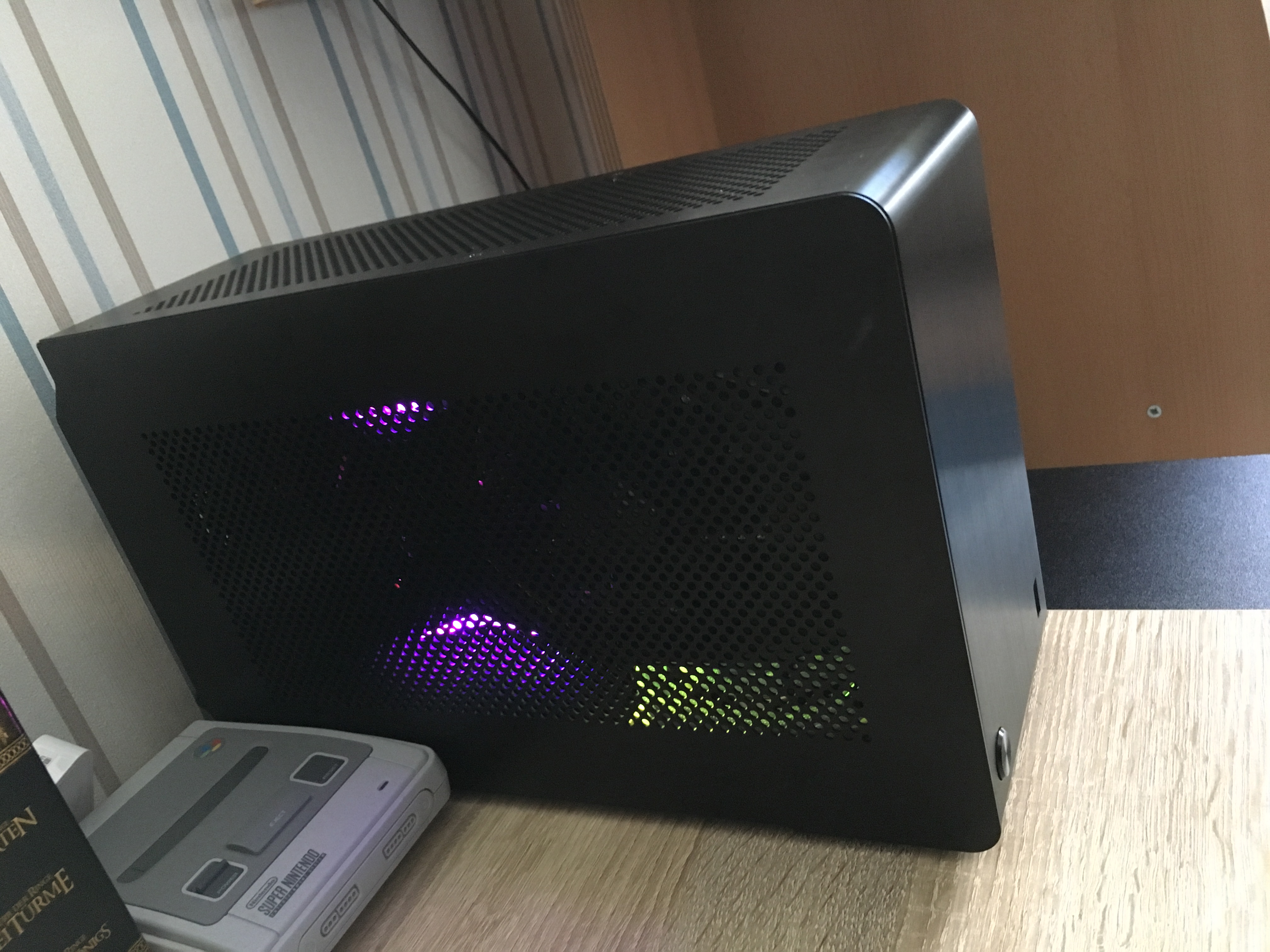

Ohne LED

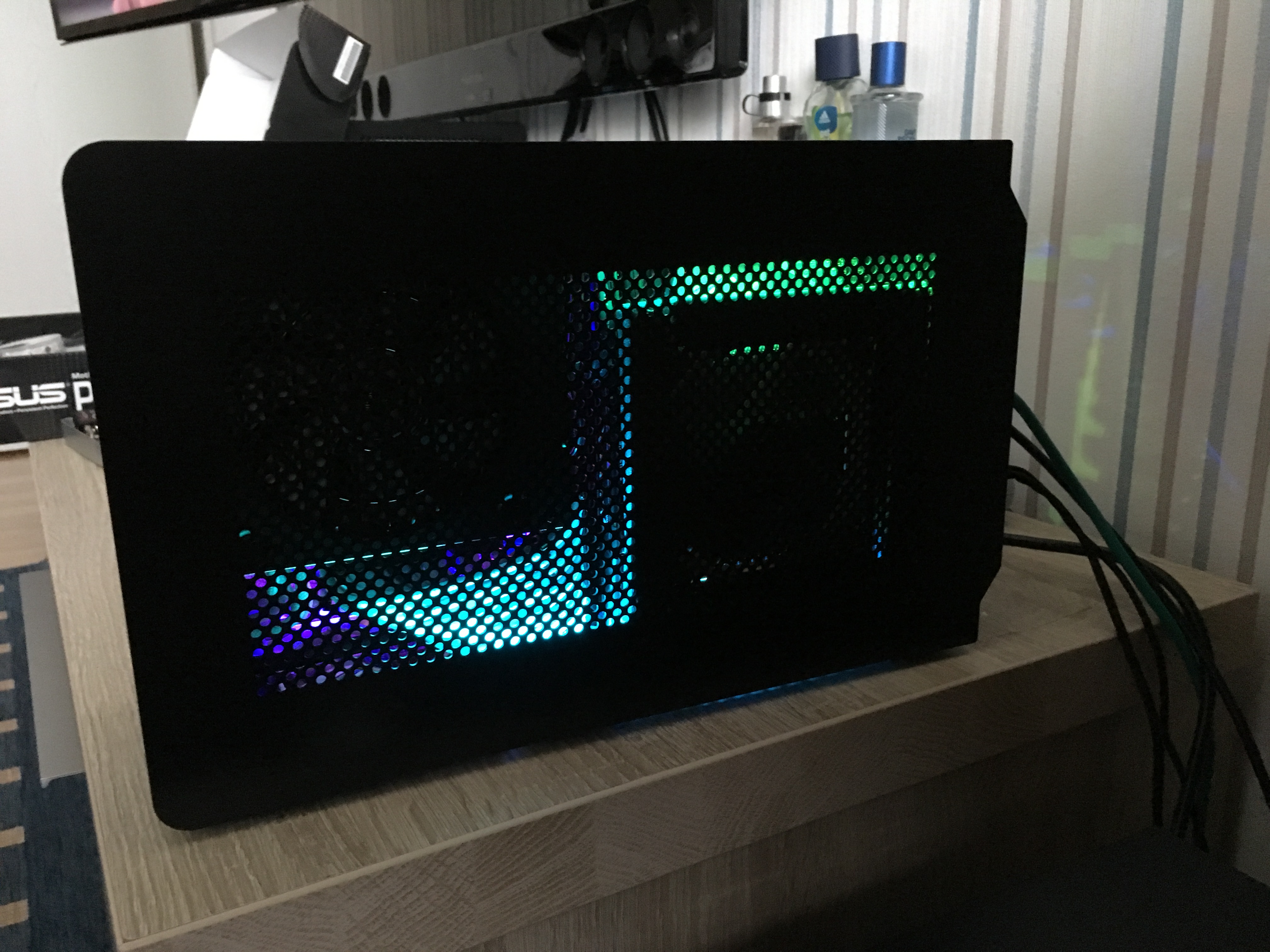

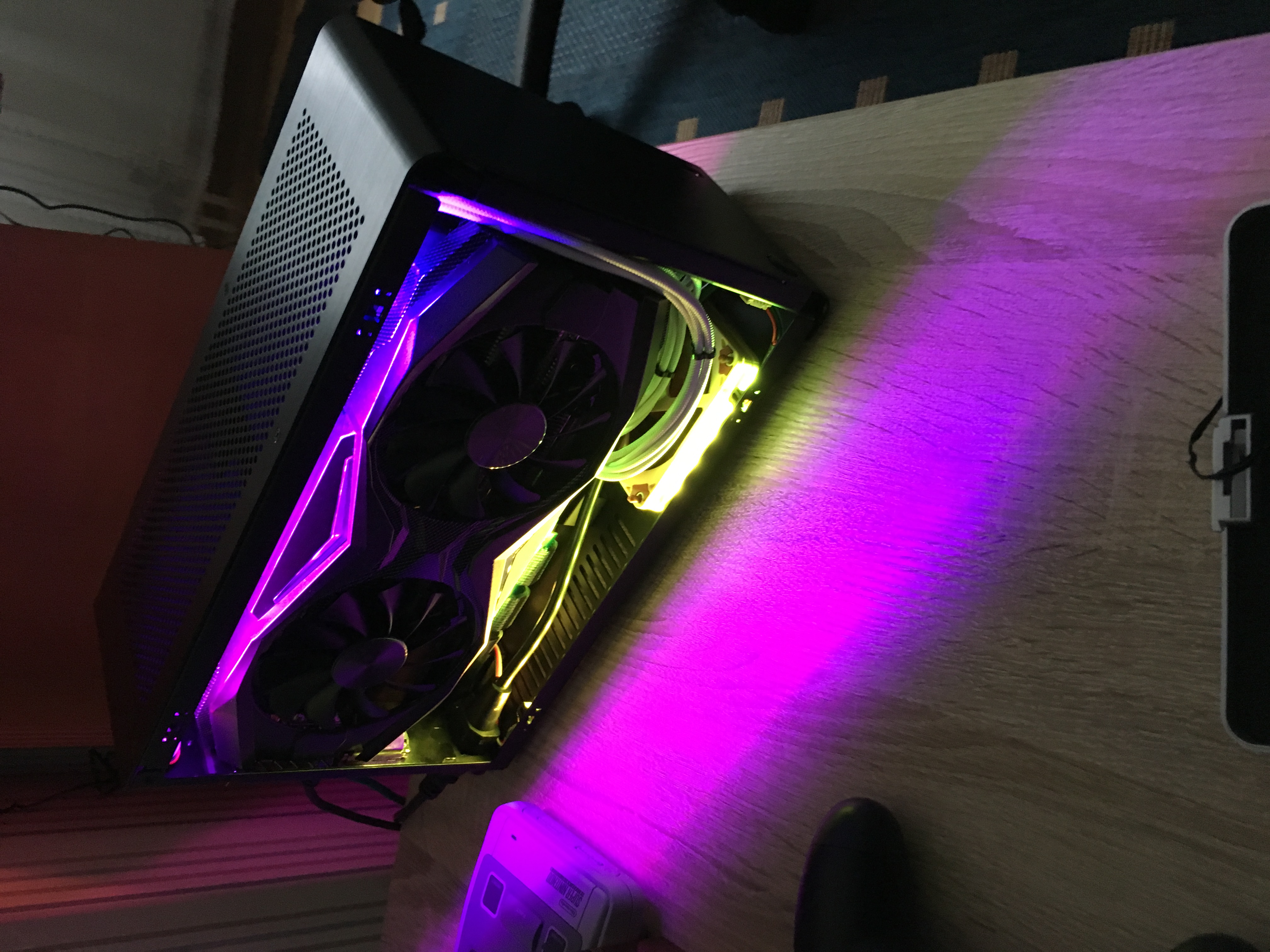

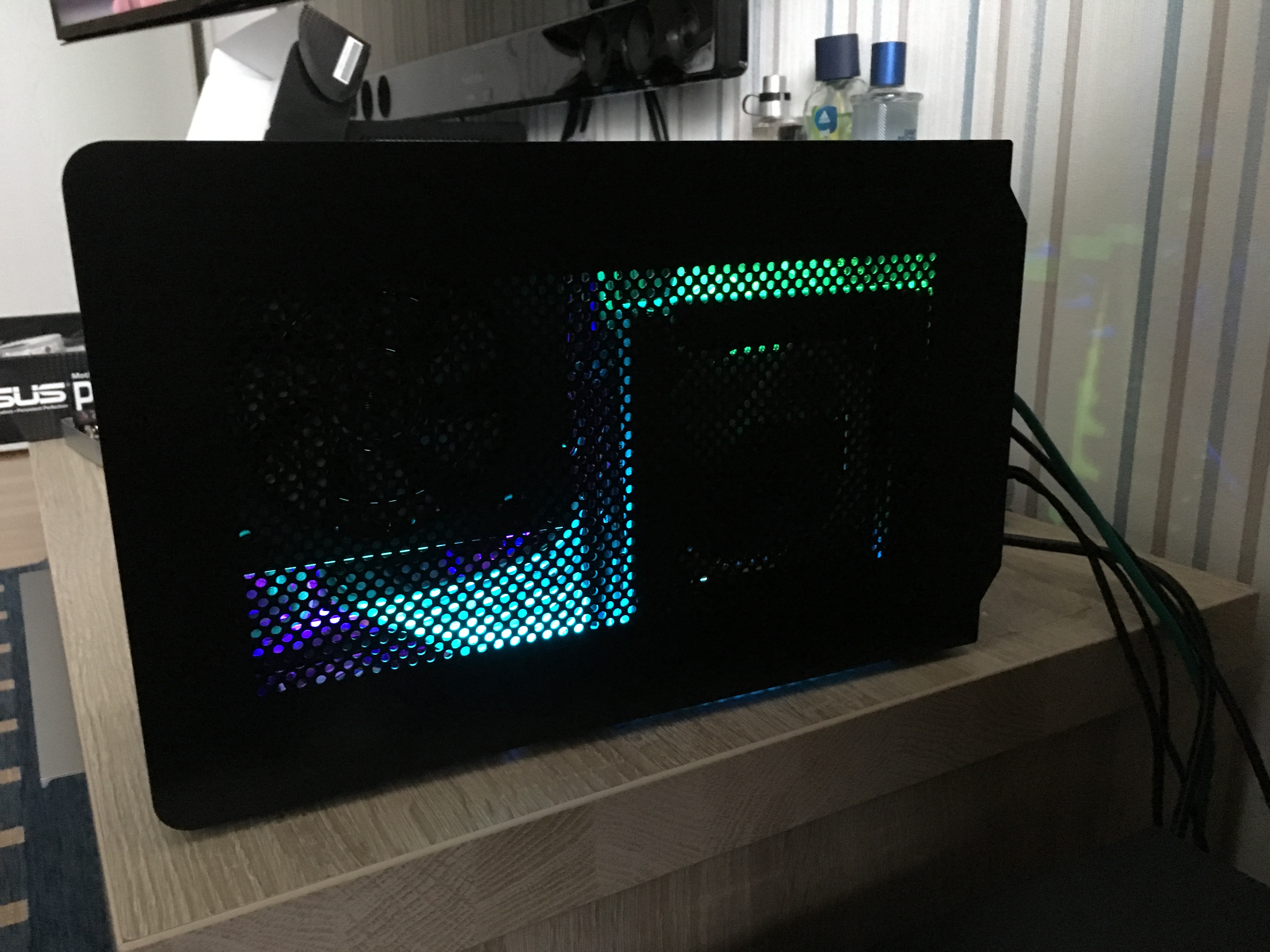

Und noch mit LEDs
Bin echt überrascht wie klein es doch ist, bin alles in allem sehr zufrieden, war aber viel Arbeit
