SATA Anschlüsse an Asus M32CD4-K

[TheMastaKilla]

Hallöle zusammen,

besitze das Board Asus M32CD4-K von einem fertig PC.

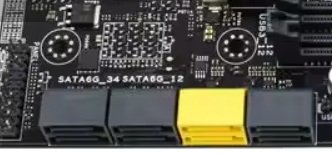

Ich habe 6 Schwarze SATA Anschlüsse sowie 2 gelbe.

An den ersten unteren 4 Schwarzen Anschlüsse werden alle Platten erkannt.
An den oberen beiden werden keine Platten erkannt.

Die Platte habe ich alle auf defekt geprüft, laufen aber alle einwandfrei.

Das scheint nur diese beiden Ports zu sein.

Weiß wer wie ich diese zum laufen kriege?

Vielen dank und lieben Gruß



[SimmiS]

Was sagt denn das Handbuch, in dem du sicherlich schon mal nachgeschaut hast?!?



[Wolfgang.R-357:]

Was sagt das Handbuch zu den auffällig gefärbten Ports?
Muss ja einen Grund haben das die so aussehen, womöglich muss man das erst im BIOS aktivieren, wo die Bandbreite mit anderen Komponenten geteilt werden, also wenn was anderes aktiv ist sind diese Ports deaktiviert.



[K3ks]

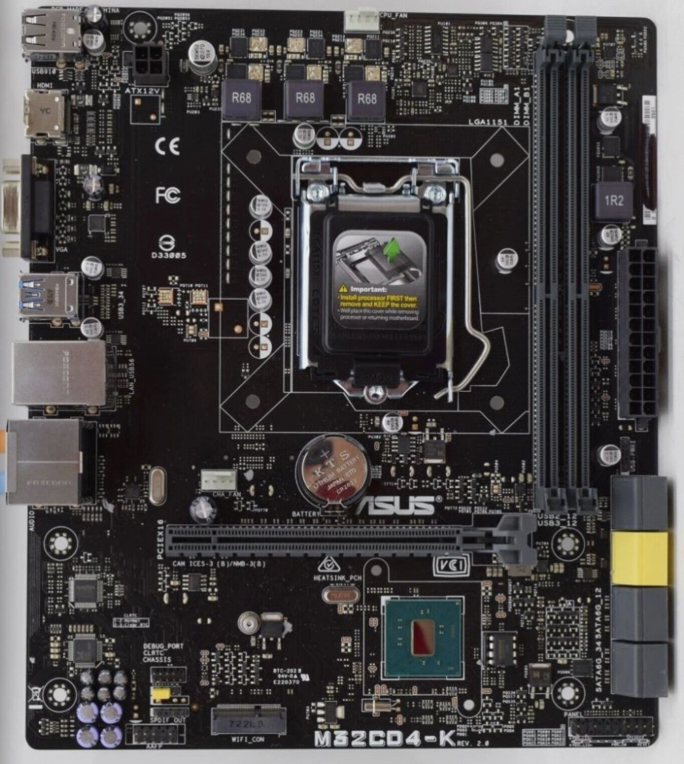

ASUS M32CD4-K

Handbuch erstmal befragen. Evtl. haben die Gelben einen anderen Controller der defekt ist... Aber vermutlich ist das eine geteilte Ressource zwischen einem M2-Steckplatz und den beiden SATA-Anschlüssen oder so, mit einer verbauten M2 sind die beiden Anschlüsse eventuell aus oder so. -> Handbuch im Netz finden, meist auf der Herstellerseite zum Brett.



[bisy]

Was sagt denn das Handbuch

Handbuch erstmal befragen.

Jetzt bin ich mal gespannt, wo es ein Handbuch für ein OEM Board gibt?



[SimmiS]

Für den Fertig PC gibt es eins. Wenn man da schon geschaut hat, und nichts gefunden hat könnte man es ja mal erwähnen.

Ergänzung (5. Oktober 2025)

Ebenso ob man schon im UEFI/BIOS geschaut hat....



[bisy]

Für den Fertig PC gibt es eins

Jop, aber wie bei fast allen OEM fertig PCs wird da nur das äußere des PCs erklärt.



[TheMastaKilla]

Upsi.. Ja sorry also ein Handbuch dazu gibt es leider nicht

M.2 Steckplatz hat das Board nicht



[BFF]

Aber vermutlich ist das eine geteilte Ressource zwischen einem M2-Steckplatz

Das Ding hat wohl kein m2. Also ist es das nicht.

Kann auch sein das die im BIOS ageschaltet sind oder garnicht belegt. @TheMastaKilla

Handbuch hier.
https://www.asus.com/us/supportonly/vivopc_m32cd/helpdesk_knowledge/

Allerdings ist da nix drin zum Brett.



[TheMastaKilla]

Ich schaue mal ins BIOS was ich finde



[SimmiS]

Handbuch gibt es, aber kannst du dir sparen, das ist nur für leute die zum ersten mal einen PC gesehen haben 😉

Gibt es was im Bios/UEFI? Eventuell sind dort nicht alle Ports aktiviert.



[TheMastaKilla]

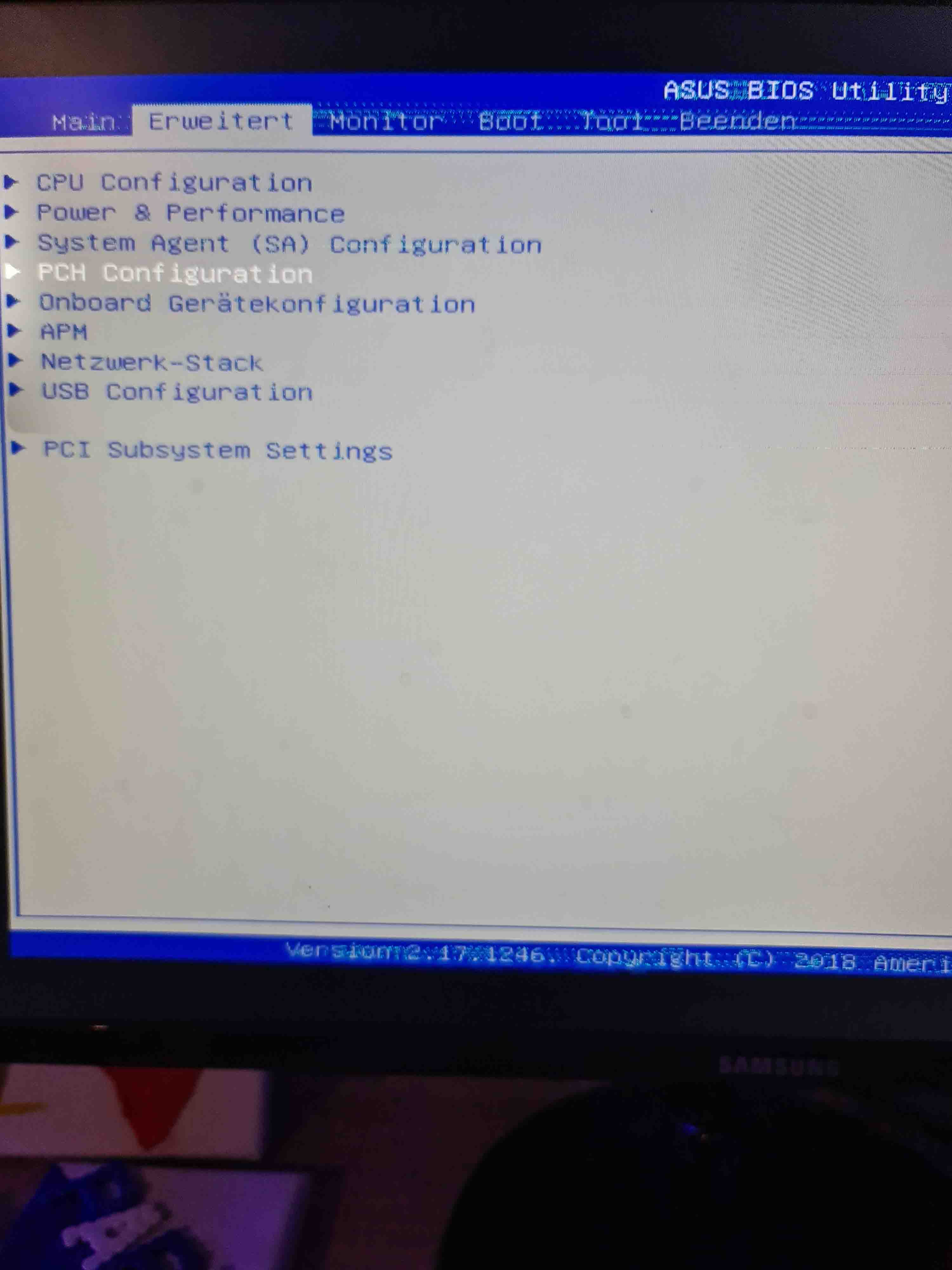

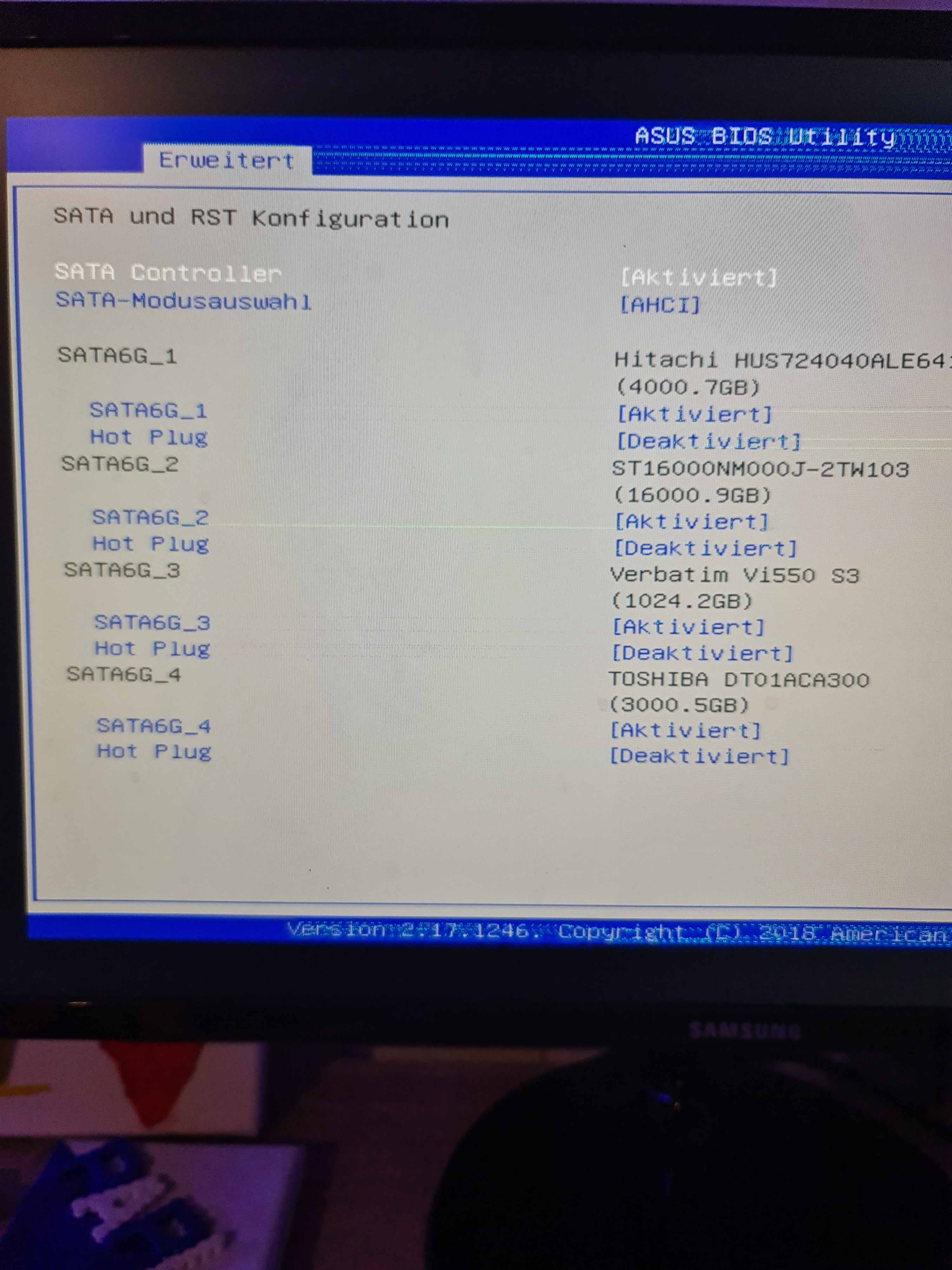

Das ist alles was ich im BIOS finde



[BFF]

Wenn es da im BIOS nicht noch irgendwas mit RAID oder einen extra Kontroller aktivieren gibt, dann hast Du eben nur die 4 und Gelben sind Dummies. @TheMastaKilla

Und dreh bitte mal vorher die Bilder auf Querformat.



[TheMastaKilla]

Habe ich mal gedreht... Nichts weiteres auffindbar im BIOS



[SimmiS]

Es zeigt ja aktuell nur 4 Ports an.
Ich würde interessehalber mal von AHCI auf RAID umstellen, falls es da geht, und dann mal schauen ob 6 Ports da sind.
Wenn nicht sind es eventuell tatsächlich Dummys wie BFF schon vermutet



[EDV-Leiter]

Wäre möglich, daß die Ports über einen AsMedia oder ähnlichen Controller angebunden sind, dann müssen die nicht unbedingt im BIOS auftauchen. Häng doch einfach mal Platten an alle Ports und starte ein Live Linux.



[TheMastaKilla]

Ich probiere das mal mit der linux live cd



[Zeroflow]

Der hier hat ein ähnliches Mainboard, und dort waren das Front-Panel Ports. Nur eben über SATA Kabel geführt für den einfacheren Einbau.

https://forums.tomshardware.com/thr...-doesn’t-work.3583878/?utm_source=chatgpt.com



[TheMastaKilla]

so ich hab mich durchgefuchst...

Auch per LiveCD bekomme ich nur 4 von 5 angezeigt
