SSD wird im BIOS erkannt aber nicht in Windows - M.2 Slot defekt?

[WilleHelm]

Hallo!

Ich habe länger gesucht danach, aber genau diesen Fall nicht gefunden und ist mir so auch noch nie untergekommen.
Entweder habe ich einen Denkfehler, oder es ist tatsächlich dieser M.2 Slot defekt - irgendwie.

Mein ASUS X870E-CREATOR erkennt im M.2_2 (Gen5) SSDs zwar im BIOS, aber unter Windows nirgendwo, weder im Geräte-Manager, noch über Tools.

• Laut Handbuch ist der M.2_2 ist immer nutzbar (x8/x4/x4 mode).
• Die Bandbreite der Grafikkarte wird auch wie es sein soll von x16 auf x8 reduziert.
• Die eingelegte SSD erwärmt sich mit der Zeit - elektrisch also angebunden.
• Ich habe verschiedene SSDs versucht: Crucial T700 und Samsung 980.
• Win11 und Win10 mit gleichem Ergebnis.
• Mit und ohne Grafikkarte im 1. PCIe 5.0 x16 Slot.
• Nutzt man eine Erweiterungskarte für den 2. PCIe 5.0 x8 Slot, der sich die Bandbreite mit dem M.2_2 teilt, wird die SSD problemlos unter Windows erkannt.

Danke schon mal für's Brainstorming. Ich sehe nicht, was das für ein Defekt sein soll, wenn das BIOS es erkennt und der Testlauf dort auch funktioniert.

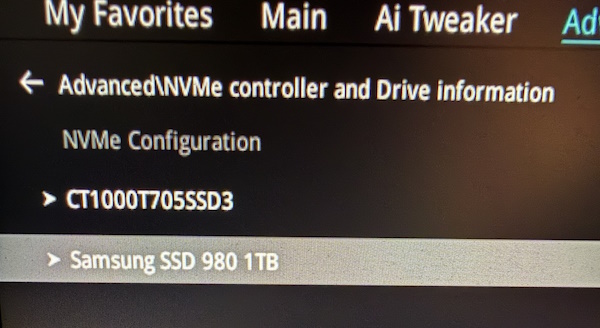

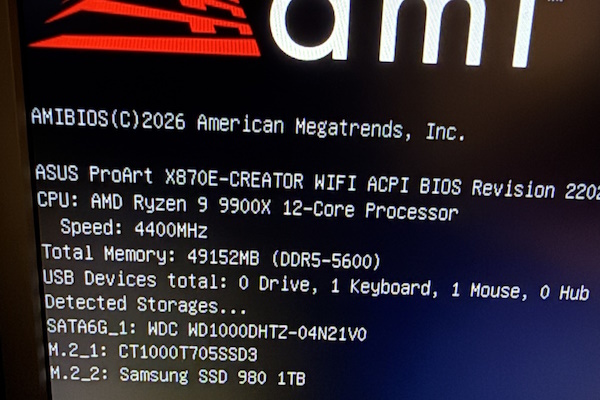

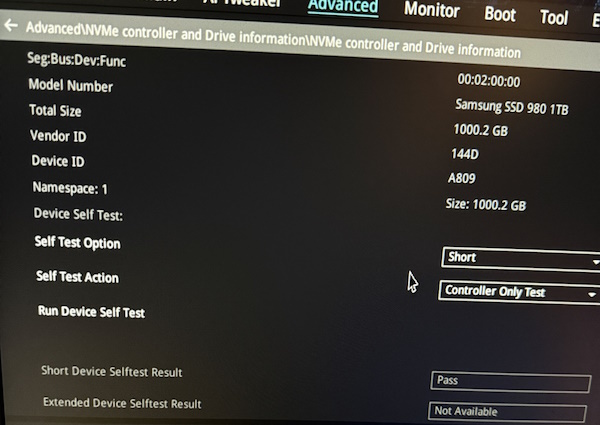

BIOS:

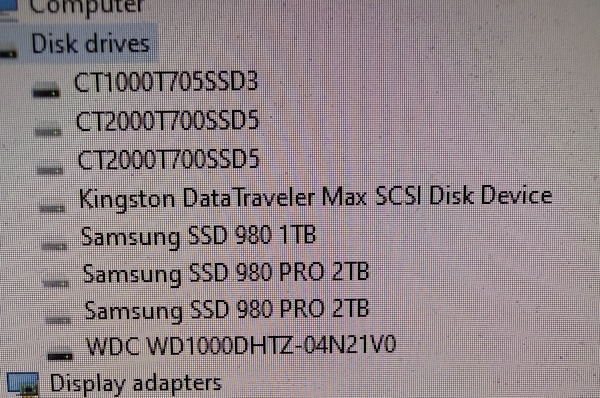

Geräte-Manager:
(durchsichtige Disks stammen von den div. Tests auf den anderen M.2 Slots)

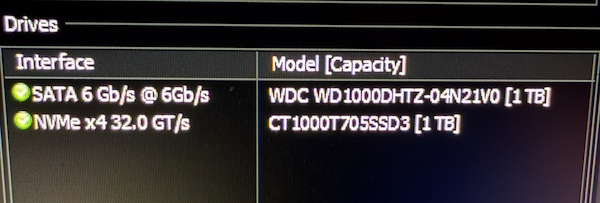

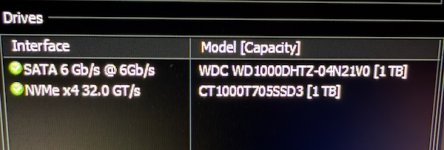

HWiNFO:



[psy187]

Moin,

wird die SSD unter Computerverwaltung -> Datenträgerverwaltung angezeigt ?

Was ist bei den M2.3 und M2.4 Slots werden die SSDs dort erkannt ?

Die Bandbreite der Grafikkarte wird auch wie es sein soll von x16 auf x8 reduziert.

-> ** Der PCIEX16 (G5)_2 teilt die Bandbreite mit dem M.2_2 Steckplatz.
Dann steckt deine GPU doch im falschen Slot oder nicht ?

Ah ok im GPU Slot 1 wird die Bandbreite auf x8 reduziert in GPU Slot 2 auf x4

Wenn M2 Slot 3 und 4 frei sind diese nehmen, warum der GPU Lanes klauen.



[BmwM3Michi]

hast du das neuste Bios und die Treiber von der Website installiert?

https://www.asus.com/de/supportonly/proart x870e-creator wifi/helpdesk_bios/



[WilleHelm]

Danke für die raschen Antworten!

wird die SSD unter Computerverwaltung -> Datenträgerverwaltung angezeigt ?

Was ist bei den M2.3 und M2.4 Slots werden die SSDs dort erkannt ?

Nein, weil sie nicht im Geräte-Manager ist.
Die anderen laufen problemlos.
M.2_1: T705
M.2_2: T700 (der Problemfall)
M.2_3 & M.2_4: 980 geht in beiden

Ah ok im GPU Slot 1 wird die Bandbreite auf x8 reduziert in GPU Slot 2 auf x4

Genau, alle Slots müssten funktionieren, wenn auch zum Teil reduziert.

Wenn M2 Slot 3 und 4 frei sind diese nehmen, warum der GPU Lanes klauen.

Beide 5.0 SSDs möchte ich halt mit 5.0 betreiben, während mir 1-2% GPU Leistungsverlust dafür egal sind.

hast du das neuste Bios und die Treiber von der Website installiert?

Ja, BIOS erst vorige Woche installiert, die letzte (non-beta).
AMD Chipset ist die letzte Version, keine Rufzeichen im Geräte-Manager.

Auch über den Windows Installations-USB-Stick erkennt es alle bis auf die M.2_2.



[BmwM3Michi]

wird die SSD unter Computerverwaltung -> Datenträgerverwaltung angezeigt ?

Nein, weil sie nicht im Geräte-Manager ist.

da wäre ich mir nicht so sicher. Hast du in der Datenträgerverwaltung gesucht? Und mit diskpart? Und schaue mal, ob sie im Speicherpool gelandet ist.



[WilleHelm]

Der Storage Pool ist eine interessante Idee, aber auch dazu muss es erstmal im Geräte-Manager sein...
Hab ein paar Screenshots gemacht und auch den 1. Artikel ergänzt.

Zur Erklärung der Laufwerke:

SATA: WD VelociRaptor 1TB
M.2_1: Crucial T705 1TB
M.2_2: (unsichtbar)

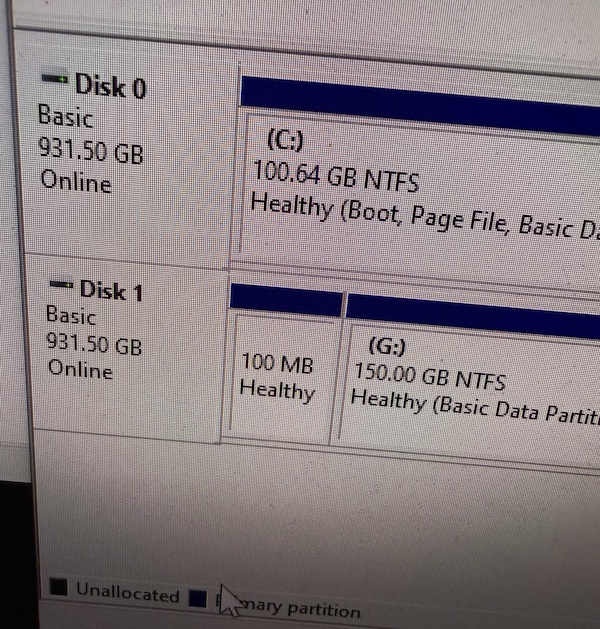

Datenträgerverwaltung:

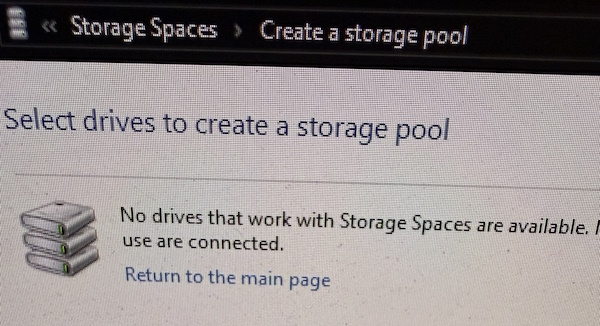

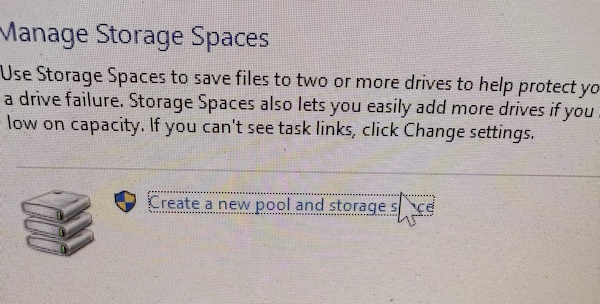

Storage Spaces / Pool - keiner angelegt, keine Disks verfügbar:

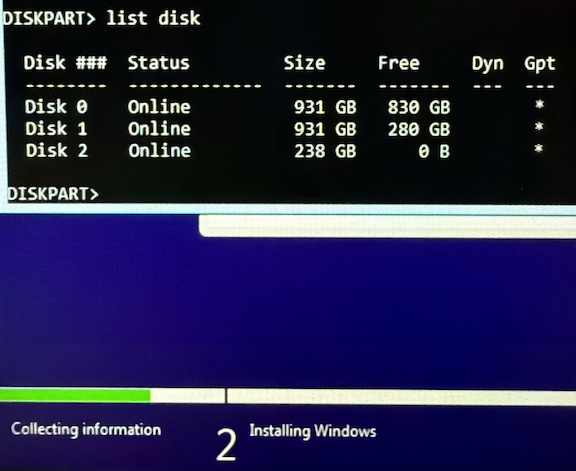

Diskpart über den Windows Installationsstick (die 238GB Disk ist klarerweise der USB-Stick selbst):



[xammu]

Betrifft zwar das Strix, aber vielleicht hilft es dir weiter, ASUS hat bei der Serie scheinbar was verbockt.

Laut dem Thread hatte einige durch Ausschalten von EXPO Erfolg.

Ich würde die SSD einfach in m2_3 stecken. Läuft sie halt mit PCIe 4.

https://rog-forum.asus.com/t5/gamin...isappearing/m-p/1082162/highlight/true#M13588



[Wolfgang.R-357:]

Führen bei der SSD mal Secure Erase aus.

Nutzt man eine Erweiterungskarte für den 2. PCIe 5.0 x8 Slot, der sich die Bandbreite mit dem M.2_2 teilt, wird die SSD problemlos unter Windows erkannt.

Wenn du sie dann Formatierst, wird sie dann normal angezeigt?



[Thomrock]

Wenn du sie dann Formatierst,

Da habe ich auch nichts von gelesen ist die SSD aktiviert bzw. formatiert worden? Einfach mal mit einem live Linux System testen ist die ssd dann sichtbar? Wenn nicht gparted hilft weiter mal testweise auf exfat formatieren dann sollte die SSD nutzbar sein.



[BDR529]

Ein live Linux zu testen wäre tatsächlich eine Option, um Windows als Problemquelle auszuschließen.

Ebenfalls würde ich schauen, ob du nach Möglichkeit die Firmware deiner SSDs updatest, sofern du sie irgendwie (einzeln) erkannt bekommst.

Aber wenn das keine Erkenntnisse bringt, dann würde ich einmal das BIOS reflashen, auch wenn du sagst, du hättest es bereits aktualisiert... je nachdem wie man das macht, kann es ggf. trotzdem Probleme geben.

Und zwar zuerst mal "load defaults" im BIOS, dann speichern und ausschalten. PC vom Strom nehmen, nochmal ein CMOS Clear durchführen. Danach sofort ins BIOS und neu flashen - dabei wenn möglich keine Daten (z.B. DMI o.ä.) übernehmen. Manchmal hat man die Option diese Daten zu übernehmen, ich weiß nicht wie das bei Asus ist.

Ist zwar nervig danach alles neu einzustellen, aber rein von dem her was im manual steht, sollte das ohne Probleme funktionieren.

Weil rein von dem her was im manual steht, sollte das alles problemlos funktionieren - nur eben mit PCIe Slot 1 auf PCIe x8 Bandbreite... aber das nimmst du ja bewusst in Kauf. Nur PCIe Slot 1, 2 und M.2_2 teilen sich die Bandbreite, also können eigentlich die anderen M.2 Slots oder auch die SATA Anschlüsse nicht dafür verantwortlich sein - dementsprechend auch nicht die mit diesen Anschlüssen verbundenen SSDs.



[WilleHelm]

Führen bei der SSD mal Secure Erase aus.
WilleHelm schrieb:
Nutzt man eine Erweiterungskarte für den 2. PCIe 5.0 x8 Slot, der sich die Bandbreite mit dem M.2_2 teilt, wird die SSD problemlos unter Windows erkannt.

Wenn du sie dann Formatierst, wird sie dann normal angezeigt?

Alle SSDs (T700, 980, 980 Pro) funktionieren einwandfrei im M.2_3 und M.2_4, sowie im vorherigen PC, mit Daten drauf - sehe keine Chance bei Neupartitionierung und -formatierung.
Secure Erase eventuell als letzte Mittel, weil davor ist es mir das Experiment zu schade um die Schreibzyklen.

Betrifft zwar das Strix, aber vielleicht hilft es dir weiter, ASUS hat bei der Serie scheinbar was verbockt.

Laut dem Thread hatte einige durch Ausschalten von EXPO Erfolg.

Ich würde die SSD einfach in m2_3 stecken. Läuft sie halt mit PCIe 4.

Interessanter Fund! Ich glaube EXPO ist seit dem BIOS Update aber nicht an. Am Abend lade ich nochmal die Defaults ohne EXPO.
Aber der Ansatz mit dem Deaktiviern von AMI Native NVMe Driver Support klingt vielversprechend! Probiere ich dann auch!

Auf PCIe 4 zur Not natürlich, aber gar nicht notwendig, weil dann verwende ich besagte Erweiterungskarte für den "PCIEX16 (G5)_2". Ist halt offiziell nur PCIe Gen4, was ich nicht optimal finde, aber es geht die volle Post ohne Datenkorruption, soweit ich das testen konnte bisher.
Wäre halt grundsätzlich doof eine teurere PCIe 5 SSD langsamer zu betreiben...

https://geizhals.at/RaidSonic-Icy-Box-IB-PCI208-HS-60830-a2540050.html



[BmwM3Michi]

Nutzt man eine Erweiterungskarte für den 2. PCIe 5.0 x8 Slot, der sich die Bandbreite mit dem M.2_2 teilt, wird die SSD problemlos unter Windows erkannt.

Funktioniert die SSD im M.2_2 in Windows, wenn die Erweiterungskarte gesteckt ist? Oder nur, wenn sie in der Karte steckt. Weil wenn die Karte steckt, laufen die Slots dann nicht beide mit 4.0? Evtl wäre das Problem mit 4.0 dann weg?



[WilleHelm]

Gelöst!!!
Danke für all eure Tipps!

Ich wollte einige eurer Ideen testen und habe damit begonnen die BIOS Defaults zu laden und... es ging. 🤯🤦‍♂
Ob das erst mit der neuen Version aufgekommen ist, oder schon war, kann ich nicht sagen.

So viel in die Tiefe hatte ich ja nicht umgestellt, einfach anfänglich die (für mich üblichen) nicht verwendeten Onboard Komponenten deaktiviert (WiFi, LAN, Audio, Beleuchtung, etc.), allerdings hatte ich nicht mit solchen Auswirkungen durch die Deaktivierung des USB4 Controllers gerechnet!

USB4 (ASM4242 Controller) Support muss aktiviert bleiben, sonst fliegt der PCIe port #2 bzw. wird daraus port #247!?

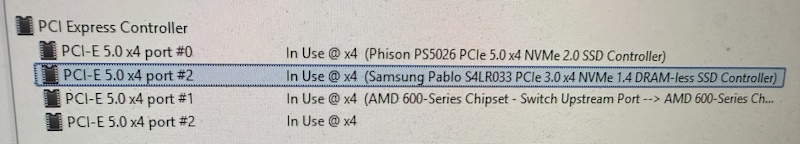

AIDA64 zeigt sogar den Unterschied - so sollte es aussehen:

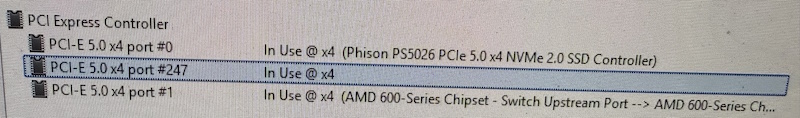

Und so wenn USB4 deaktiviert ist:



[Denniss]

Bitte unbedingt als Bug an Asus melden
