USB/Thunderbolt zu 5+ SATA Ports / SATA Karte

[blacksnow]

Ein Hallo an alle Interessierten,

ich suche nach einer Lösung wie ich mittels USB/Thunderbolt Anschluss mehrere SATA Platten direkt anschließen kann.
Kein Festplattengehäuse oder die Platten einzeln mit USB anschließen.

Sowas würde funktionieren, nur hätte ich gerne etwas mit mehr Ports
https://www.amazon.de/dp/B0DHRSSHJB?ref_=ppx_hzod_title_dt_b_fed_asin_title_0_0&th=1

Prima würde ich ja folgendes finden:
https://www.amazon.de/gp/product/B0FMY4LN2D/ref=ewc_pr_img_1?smid=A12KOLKL8Y0ERS
nur scheitere ich da aktuell an der Kompatibilität.

Die USB Platine des ersten Links mit 9fach: funktioniert nicht, da die 9fach Platine m.2 M Key hat, die USB Platine aber nicht.
9fach an eine beliebige USB Platine: schon getestet - LEDs leuchten, aber Festplatten an SATA werden nicht erkannt (https://www.amazon.de/dp/B08RVC6F9Y?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1)

Wie finde ich nun eine kompatible Platine mit m.2 M-Key und USB?

Alternativ: Wenn jemand eine kostengünstige andere Lösung kennt(außer teure eGPU Gehäuse), wie ich mit USB/Thunderbolt PCIe Karten (zb klassiche HBA/SATA Karten) anschließen kann - wäre auch eine Lösung.



[madmax2010]

m.2 M-Key und USB?

hoffentlich nicht.. das ist nicht standardkonform
M.2 M ist PCIe https://www.delock.de/infothek/M.2_2022/M.2.html
USB geht in M.2 A und E


Thunderbolt hat jedoch PCIe



[peljotha]

Sehr verwirrend. Was ist der Zweck davon? Welche und wie viele SSD sollen dran? Wie soll die Stromversorgung realisiert werden?



[madmax2010]

da der bspw. von der verlinkte 1. hat ueberigens einen JMB575 verbaut. das ist hinter dem JMS580 nur ein Sata Hub / Port Multipliert, kein richtiger controller..
daher: was spricht dagegen an das was du gerade hast, einen Port Multiplier zu hängen?

Musst halt nachsehen, ob der chipsatz von, was auch immer du gerade hast, dass auch erlaubt

Ergänzung (Mittwoch um 23:45)

https://de.aliexpress.com/item/1005009328640947.html

bisschen teuer, aber richtiger 5x sata controller, Thunderbolt und M.2 M



[Piak]

Ich frage mich, wozu überhaupt SATA Platten...meine verstauben nur noch



[madmax2010]

@Piak sata SSDs sind fuer die meisten User nur 10-20% langsamer als SSDs. MB/s sind meist irrelevant HDDs sind viel billiger. Ich habe zwar auch 16TB SSDs da und habe schon deutlich größere in Projekten verbaut, aber das ist dann privat doch etwas teuer.
Und HDDs kannst du auch mal 5-10 jahre in den Schrank legen. Eine SSD ist dann eher nicht mehr lesbar.

Wenn das deinen Anforderungen genügt ist das aber doch etwas schönes



[blacksnow]

Sehr verwirrend. Was ist der Zweck davon? Welche und wie viele SSD sollen dran? Wie soll die Stromversorgung realisiert werden?

Ich möchte mehrere SATA Ports haben die über USB angeschlossen sind.
Zum Einsatzzweck: ich habe mehrere Festplatten die früher klassisch über SATA am Mainboard angeschlossen waren - durch den Umbau des Settings, kann ich sie nicht mehr intern anschließen und suche eine externe Lösung ohne x€ unnötig für Festplattengehäuse zu bezahlen -> da alles vorhanden, nur Datenleitung ist offen.
Also entweder über so eine Platine SATA bekommen oder eventuell externes PCIe wo ich entsprechend ein HBA oder Controller Karte anschließen kann.

da der bspw. von der verlinkte 1. hat ueberigens einen JMB575 verbaut. das ist hinter dem JMS580 nur ein Sata Hub / Port Multipliert, kein richtiger controller..
daher: was spricht dagegen an das was du gerade hast, einen Port Multiplier zu hängen?

Musst halt nachsehen, ob der chipsatz von, was auch immer du gerade hast, dass auch erlaubt

Ergänzung (Mittwoch um 23:45)

https://de.aliexpress.com/item/1005009328640947.html

bisschen teuer, aber richtiger 5x sata controller, Thunderbolt und M.2 M

Der Preis macht das schon uninteressant.
2x den 5er(der ja funktioniert) kostet nicht mal die Hälfte.



[IDontWantAName]

was spricht gegen externes Festplattengehäuse mit mehreren Schächten?

https://www.computerbase.de/preisvergleich/fantec-mb-x5u31h-2530-a3006932.html

Das ist doch besser als irgendein ein komischer Adapter.



[K-551]

Das ist, nach meinen Infos ein TB-to-PCIe-Adapter. Was du da dann anschließt sollte gal sein.
Also entweder einen weiteren Adapter von PCIe-to-M.2 und dann solch, eine dir o.g., M2-Sata-Platine oder doch gleich eine PCI-Karte mit SATA-Ports...

Kannst quasi alle eGPU-Adapter nutzen...



[blacksnow]

was spricht gegen externes Festplattengehäuse mit mehreren Schächten?

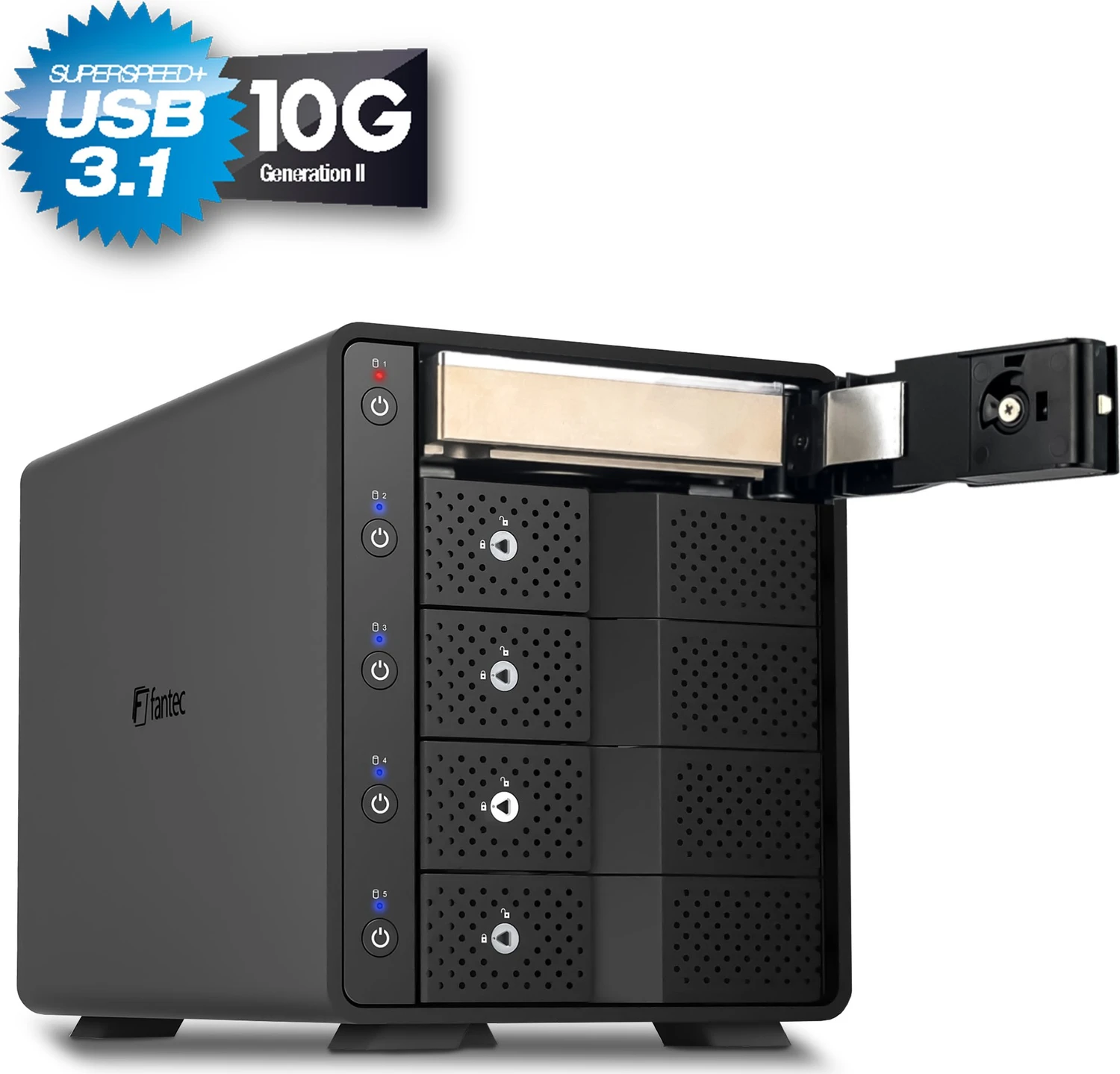

Anhang anzeigen 1692185

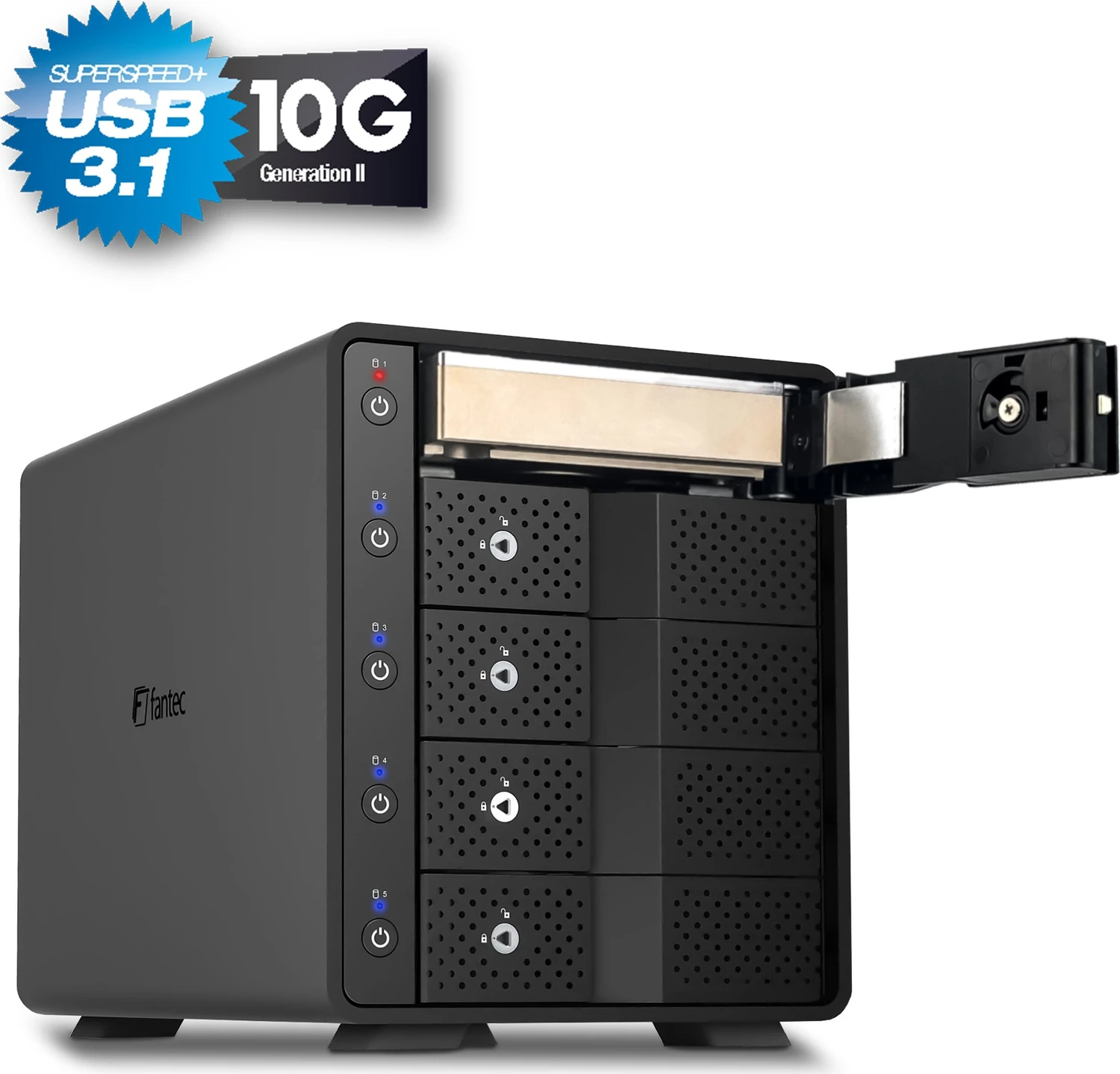

https://www.computerbase.de/preisvergleich/fantec-mb-x5u31h-2530-a3006932.html

Das ist doch besser als irgendein ein komischer Adapter.

Ich möchte nochmal erwähnen: Kein Festplattengehäuse oder die Platten einzeln mit USB anschließen.
262,96€ vs <30€

Das ist, nach meinen Infos ein TB-to-PCIe-Adapter. Was du da dann anschließt sollte gal sein.
Also entweder einen weiteren Adapter von PCIe-to-M.2 und dann solch, eine dir o.g., M2-Sata-Platine oder doch gleich eine PCI-Karte mit SATA-Ports...

Kannst quasi alle eGPU-Adapter nutzen...

Offen für solche Dinge, sie sind nur häufig deutlich teurer.



[IDontWantAName]

dann eben nicht, dann viel Spaß beim Kabelsalat 🤦‍♂️



[madmax2010]

Der Preis macht das schon uninteressant.
2x den 5er(der ja funktioniert) kostet nicht mal die Hälfte.

Du hast die Anforderungen so aufgestellt..
Schau mal ob du das carrier board alleine findest. Darauf sollten die billigen Port multiplier tun.
Sata Controller ICs mit mehr als 6 Kanälen kenne ich auch keine.



[madmax2010]

Ich möchte mehrere SATA Ports haben die über USB angeschlossen sind.

USB oder thunderbolt?

Wenn du M.2 M willst und das einen gescheiten SATA Controller haben soll, braucht es PCIe und damit thunderbolt. Das ist teuer
Controller fuer 9 ports gibt es nicht, damit braucht es mehrere Controller oder halt port multipliert
diese controller gibts am markt:
https://www.jmicron.com/products/list/15
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/58dYQ8bxZ4UR9wG5.html
und alles was da mehr als 2 SATA Ports hat braucht 2 PCIe lanes.
diese hubs:
https://www.jmicron.com/products/list/16
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/532yQA4XZ9ur2xj1.html



[blacksnow]

Du hast die Anforderungen so aufgestellt..
Schau mal ob du das carrier board alleine findest. Darauf sollten die billigen Port multiplier tun.
Sata Controller ICs mit mehr als 6 Kanälen kenne ich auch keine.

Du meinst von deinem Link oder?

USB oder thunderbolt?

Wenn du M.2 M willst und das einen gescheiten SATA Controller haben soll, braucht es PCIe und damit thunderbolt. Das ist teuer
Controller fuer 9 ports gibt es nicht, damit braucht es mehrere Controller oder halt port multipliert
diese controller gibts am markt:
https://www.jmicron.com/products/list/15
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/58dYQ8bxZ4UR9wG5.html
und alles was da mehr als 2 SATA Ports hat braucht 2 PCIe lanes.
diese hubs:
https://www.jmicron.com/products/list/16
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/532yQA4XZ9ur2xj1.html

Es ist beides vorhanden, USB und Thunderbolt.



[madmax2010]

Du meinst von deinem Link oder?

ja. habe jetzt nicht mehr nach dem carrier gesucht, aber scheint ja produziert zu werden

Um auf 9 ports zu kommen braucht es einen SATA Controller mit 2 Ports an denen jeweils ein Multiplier angeschlossen ist, oder einen Controller mit 5-6 Ports und an einem der Ports ist ein multiplier angeschlossen.

da kannst du auch gleich einen Portmultiplier an was auch immer du gerade hast anschließen, wenn dein aktueller Chipsatz das unterstützt.
ob er das tut findest du vermutlich hier:

diese controller gibts am markt:
https://www.jmicron.com/products/list/15
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/58dYQ8bxZ4UR9wG5.html
und alles was da mehr als 2 SATA Ports hat braucht 2 PCIe lanes.
diese hubs:
https://www.jmicron.com/products/list/16
https://www.asmedia.com.tw/Web2/products-list/8a2YQ99xzaUH2qg5/532yQA4XZ9ur2xj1.html

Es ist beides vorhanden, USB und Thunderbolt.

ja, aber via USB hast du kein PCIe (abgesehen von den aktuelleren USB 4 revisionen glaube ich..)



[massaker]

Controller fuer 9 ports gibt es nicht, damit braucht es mehrere Controller oder halt port multipliert

Dann lies mal ganz einfach meinen Post @ PCGH. So einen Controller/Karte har der @blacksnow eigentlich im Eröffnungspost schon verlinkt. Hier:
https://extreme.pcgameshardware.de/...-oder-pcie-nas-eigenbau.669761/#post-12001963



[blacksnow]

@massaker Damit hab ich aber wieder das Problem, dass ich das Ding nicht günstig zb mit USB angeschlossen bekomme



[massaker]

das Problem, dass ich das Ding nicht günstig zb mit USB angeschlossen bekomme

Über USB garantiert nicht. Denn der Controller soll an PCIe hin und M.2 intern ist ja quasi "Mini-PCIe" mit 4x Lanes (diese Controller benutzen aber allesamt lediglich 2x Lanes, nur als Randbemerkung). Die gängigen Adapter/Gehäuse sind aber nicht "USB-zu-PCIe", was technisch gar nicht möglich wäre, sondern so zu sagen "USB-zu-NVMe". Deswegen könntest Du so einen Adapter höchstens über Thunderbolt/USB4 mit PCIe-Tunneling anschließen. Zumindest theoretisch Habe eigentlich alles nötige da, aber nie auf die Idee gekommen so was auszuprobieren, da der dann entstandene Frankenstein mit externen Platten keine Stromversorgung bieten würde - mun müsste quasi einen SATA-Stromkabel für jeweilige "Platte" zusätzlich nach außen führen oder den TB-Kabel zurück ins PC-Gehäuse... 🤓

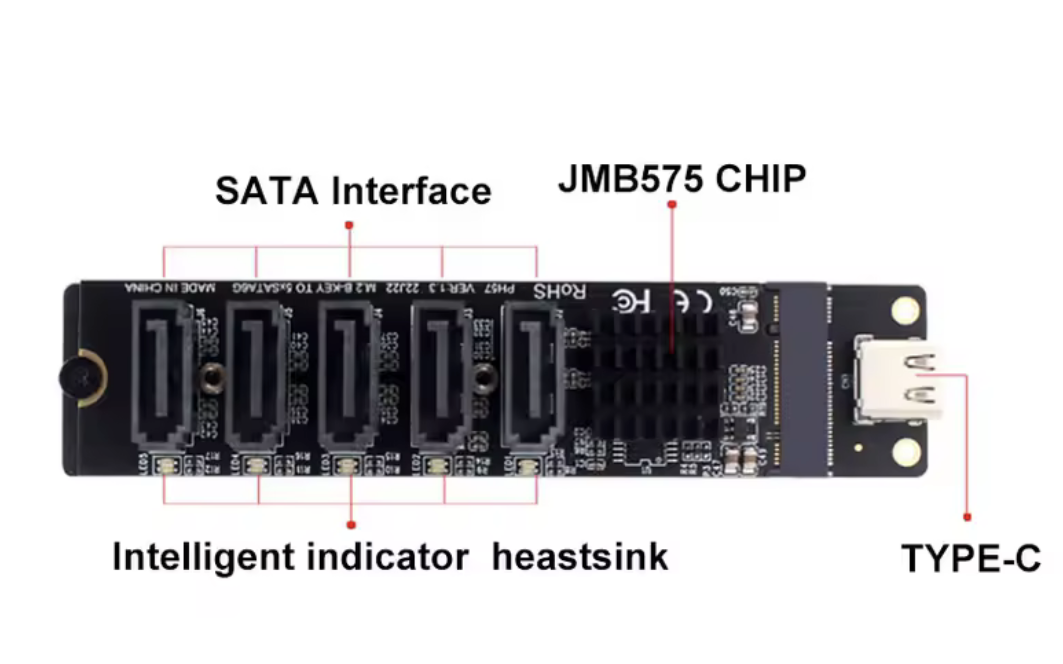

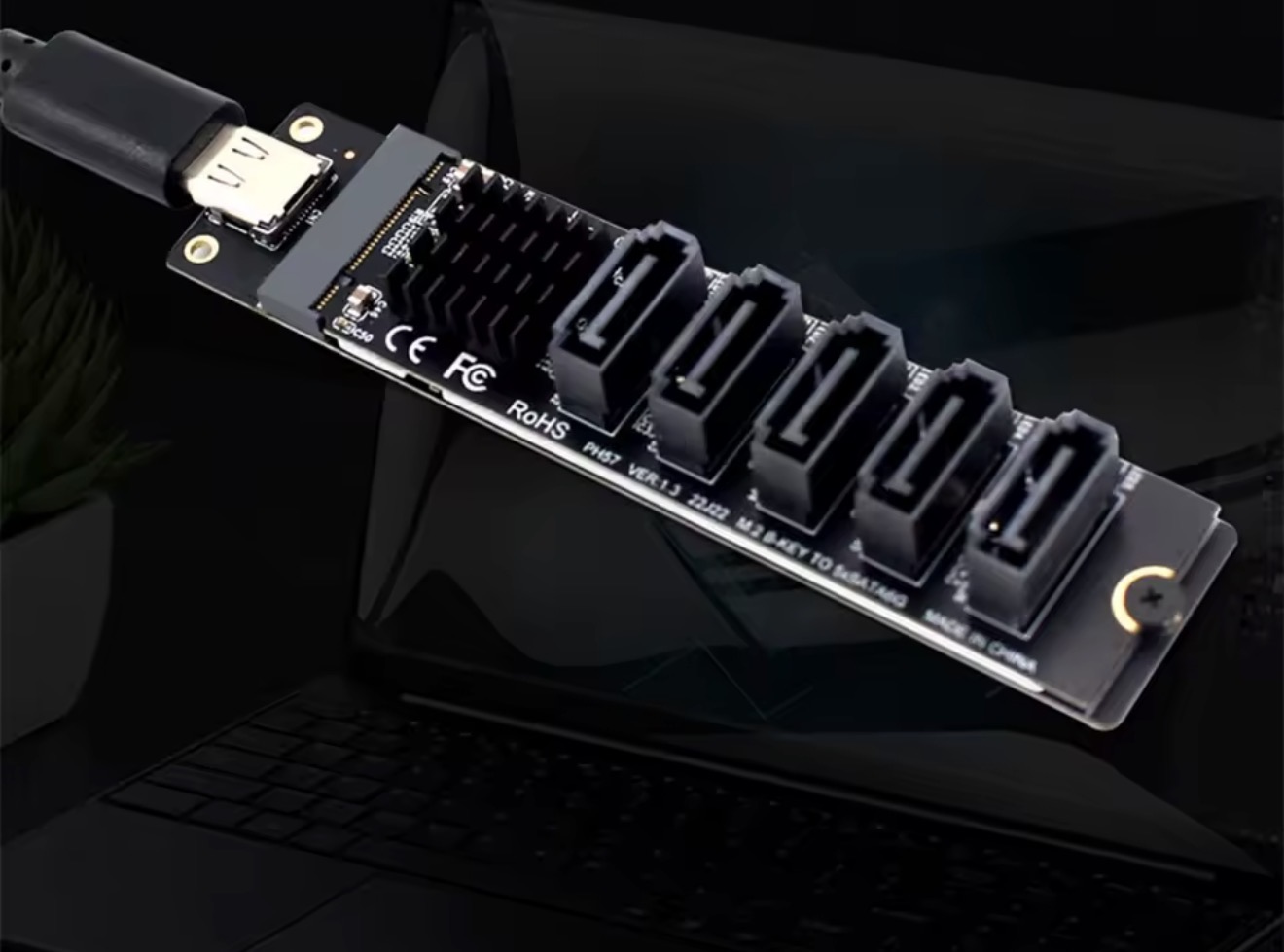

Was noch sonst bei mir auf dem Tisch rumliegt (und problemlos auch über USB3.x funktioniert!):

AliE ist voll von so was. Aber Achtung, solche Adapter arbeiten mit einem Port-Multiplikator:

Somit hängen alle 5 Ports eigentlich an einem 6Gbps-Flaschenhals (also nicht einmal 10Gbps, was viele falsch annehmen!). Für HDDs ist das in Ordnung, für 5x SSDs wäre so eine Lösung gelinde gesagt, etwas "suboptimal"...



[blacksnow]

@massaker da wären wir halt wieder bei Thunderbold und es würde das fünffache kosten.

In meinem Szenario ergibt USB zu SATA den meisten Sinn.
Netzteil und Gehäuse sind alles vorhanden, dann muss ich nur ein bzw. zwei USB Kabel rausführen.

Da muss ich mir kein unnötig teureres Festplattengehäuse holen.
Es ist ein reines Softwareraid -> ich brauche nicht zwingend ein echten Controllerchip.
Auch geht es mir um Kapazität, nicht um maximale Performance.



[madmax2010]

Dann lies mal ganz einfach meinen Post @ PCGH. So einen Controller/Karte har der @blacksnow eigentlich im Eröffnungspost schon verlinkt. Hier:
https://extreme.pcgameshardware.de/...-oder-pcie-nas-eigenbau.669761/#post-12001963

vielen lieben dank - den RTL9101 kannte ich im detail noch nicht
Den link im Eröffnungspost sah ich, jedoch fehlt da der IC auf der Amazonseite. JEdenfalls sah ich ihn nicht

In meinem Szenario ergibt USB zu SATA den meisten Sinn.

Dann wirst du mit mehreren Portmultiplikatoren arbeiten müssen. Bei dem was umsetzbar ist sind @massaker und ich mehr oder weniger beim gleichen Fazit gelandet.
Deine Anforderungen "Billig, wenig kabel, kein enclosure und alles auf einer Platine und mit USB" gibt es nicht.
Du musst einzelne davon aufweichen oder kreativ Produkte zusammen stecken
