Verbindung mit dem AVR

[°Deluxe°]

Hallo

Also vorerst hier mein System was ich mit dem AVR Verbinden möchte :

Playstation 3
Philipps Fernseher
PC Asus Xonar/GTX275 Palit (HDMI?)
und das SoundSystem Edifier S550


Jetz soll alles an einen AVR dranngeschlossen werden, um überall Dolby 5.1 Sound zu erhalten. Wie Verbinde ich das Ganze am besten ?

Hier die Anschlussmöglichkeiten als Screen.





Jetz brauch ich nen Passendnen Recivier für mein Vorhaben.

mfg



[loverx6]

Mit dem EdifierTeil gar nicht würd ich mal sagen...
Ansonsten hat jeder AVR ne BD Anleitung in der alles steht.



[Yuuri]

Wo ist der AVR?



[Yiasmat]

Hat er noch nicht Yuuri

Jetz brauch ich nen Passendnen Recivier für mein Vorhaben.

Aber das Edifer System kann er eh nicht am AVR anschließen.



[°Deluxe°]

Warum das denn ? Wegen dem Sub ?



[Yuuri]

Achso, gut zu wissen.

Klar kann er, der Preout vom AVR muss nur an den Stereocinch vom Subwoofer. Der Rest läuft nur über den AVR.



[Yiasmat]

Weil das Edifer System nur Chinch Eingänge hat. Wie willst Du also das Signal rausbekommen zum AVR? Funktioniert gar nicht.



[Mickey Mouse]

PS3 -HDMI-> ein HDMI IN am AVR
AVR HDMI OUT -HDMI-> HDMI1 (ARC) TV
GraKa -DVI2HDMI-> Xonar HDMI IN
Xonar HDMI out -HDMI-> ein HDMI IN am AVR

AVR Sub out -Cinch-> Edifier Sub

die Satelliten vom Edifier schließt du dann wie normale LS am AVR an (gibt genug Bilder in der Anleitung)



[Yuuri]

Der Preout vom Sub wird wohl ein Monocinch sein. Y-Kabel dran, schon funktioniert die Verbindung.



[°Deluxe°]

Hm ich versteh immer noch nicht genau wie ich den Subwoofer mit dem AVR Verbinden soll..
Also wo kommt das Kabel am Subwoofer , beim AVR ist es ja klar...



[[GP] mino]

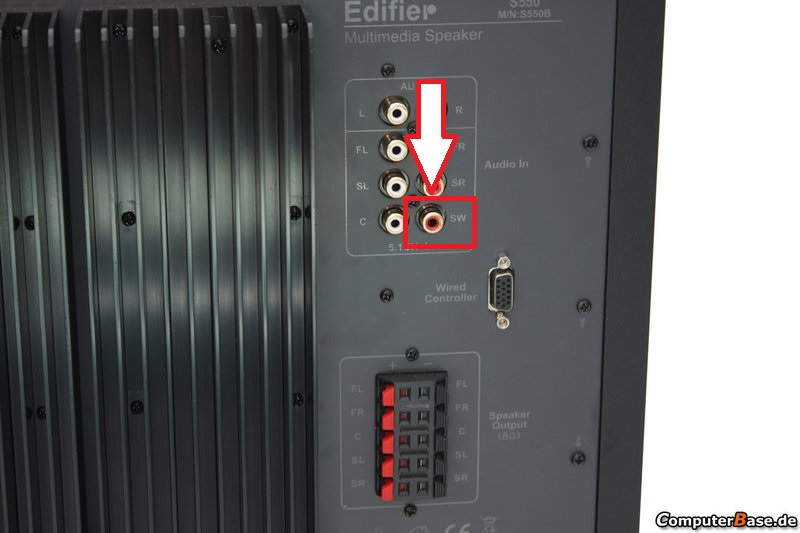

an die rote buchse mit der aufschrift "SW".



[Yuuri]

Den Preout vom AVR

(hier Audio Out/Subwoofer Jack)

verbindest du in deinem Fall mit einem normalen Cinch-Kabel so mit dem AVR, wie auch den PC. Heißt, dass das Kabel in den SW-Eingang vom Sub geht.

Hab mich oben geirrt, hast gar keinen Stereo In am Sub.



[°Deluxe°]

Auf dem Bild vom Subwoofer ist aber nirgends eine aufschrift oder ein anschluss mit SW vorhanden, nur aufm AVR...



[Yuuri]

Der von dir eingegebene Text ist zu kurz. Bitte erweitere den Text auf die minimale Länge von 1 Zeichen.



[°Deluxe°]

Oh ^^

Hab ich übersehen haha
Dann ist alles geklärt,

Wie verbinde ich aber jetz meinen PC mit dem AVR ?
Kann auch auf die Xonar verzichten aber dann soll die Qualität min. genau so gut bei Musik wie mit Soundkarte sein...

Hier das hab ich von der Grafikarte
http://www.ixbt.com/video3/images/gt200-8/palit-gtx275-complect.jpg

diese 4 Bunten stecker sind glaub ich HDMI weil auf der Verpackung steht HDMI drauf.



[[GP] mino]

come on wo sind diese 4 stecker HDMI? gib mal in die google-bildersuche den begriff "hdmi" ein.



[Yiasmat]

diese 4 Bunten stecker sind glaub ich HDMI weil auf der Verpackung steht HDMI drauf.

Bestimmt nicht.

Kabel oben rechts: Spidf Kabel was von der Grafikkarte zum Mainboard geht.
Adapter dadrunter: DVI zu HDMI
Kabelpeitsche links daneben: S-Video Anschlüsse
Adapter links daneben: DVI zu VGA
Und das ganz links ist der Stromadapter von 2 mal 4 Pin Molex zu 1 mal 6 Pin PCI-Express



[°Deluxe°]

ist aufjedenfall ein video out...

naja wie verbinde ich den jetz den PC mit dem AVR ohne Qualitätsverlust bei Lieder.
Haben AVR eigendlich auch Treble und EQ einstellungen wie eine Soundkarte?



[Yiasmat]

Wenn Deine Grafikkarte Bild und Ton übertragen kann eindeutig via HDMI. Also den DVI zu HDMI Adapter an die Grafikkarte und zwischen AVR und HDMI Adapter kommt denn das HDMI Kabel und das war´s.



[loverx6]

Haben AVR eigendlich auch Treble und EQ einstellungen wie eine Soundkarte?

Ein guter hat um Welten bessere Einstellmöglichkeiten...
Mit guten LS -estsprechend aufgestellt - braucht man den Mist nicht.
Digital Chinch out oder Lichtleiterout , zum AVR rein .

@ über mir - für Musik HDMI ?
