Wo NVMe SSD an B560M Pro4 einbauen?

[SpektralVerbal]

Hallo,

wo kann ich NVMe SSD ins B560M Pro4 einbauen?

Name der NVMe SSD: E12S Phison

Mainboard:

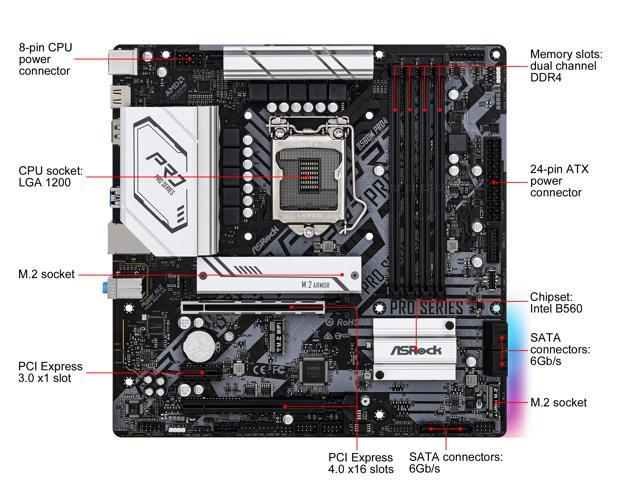

Das Blech mit der Beschriftung "M.2 Armor" abschrauben und dort einbauen? Oder auf dem Bild ganz unten rechts?
Ich erhalte morgen das Mainboard aber hab so'n Teil vorher noch nie eingebaut.

LG



[bisy]

Welche CPU ist denn verbaut? Mit einer Core i CPU der 10. Generation geht der oberste M.2 Slot nicht. Da geht nur der unterste M.2 Slot.
Bei ner Core i CPU der 11. Generation, die SSD in den oberen M.2 Slot verbauen.

Im Handbuch steht auch drin, welcher M.2 Slot was unterstützt.



[madmax2010]

Gehen beide. NVMe braucht halt PCIe Lanes.

Welcher port welche und wie Viele Anschluesse hat steht in der ANleitung
(edit: davon ausgehend, dass du eine noch aktuelle CPU der 11. Gen nutzt)



[Dr. McCoy]

Welche CPU wird eingebaut sein?



[JoeDante]

In den M.2 Socket.



[Chesterfield]

M2Socket, unter der weissen abedeckung ( ist verschraubt)



[Graphixx]

Was steht im Handbuch ?

MfG



[coasterblog]

Handbuch lesen. Dafür ist es da.



[Deathangel008]

Name der NVMe SSD: E12S Phison

der Phison E12S ist ein controller.

ansonsten gibts zu dem MB ein handbuch, das findet man auch online.



[Dr. McCoy]

Name der NVMe SSD: E12S Phison

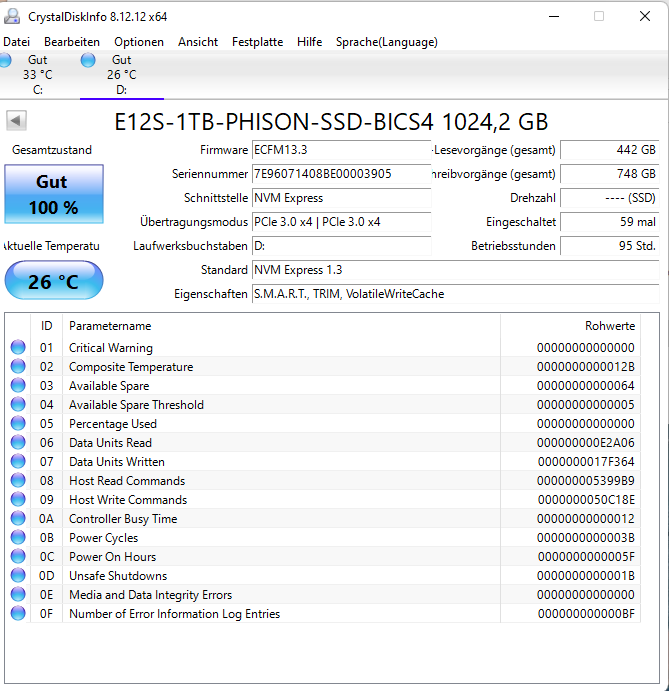

Nein, das ist nicht der Name, sondern der Controller der PCIe SSD. Woher hast Du dieses Modul?

Ergänzung (11. November 2021)

Nachtrag: Alles klar, Frage zur CPU ist mit Blick in die Threadhistorie zu beantworten:
https://www.computerbase.de/forum/t...nden-medion-erazer-p10.2050611/#post-26209223

i5-11400

Somit sind auch alle auf dem Board vorhandenen M.2 PCIe-Slots nutzbar, und diese Eingangsfrage...

Das Blech mit der Beschriftung "M.2 Armor" abschrauben und dort einbauen?

... mit: "Ja, unter anderem" beantwortbar. Bitte aber in Zukunft immer die sonstige verbaute Hardware mit nennen, da es hierbei durchaus Abhängigkeiten und Einschränkungen geben kann.



[SpektralVerbal]

Erstmal danke für all die Antworten. Soviele in so kurzer Zeit hab ich nicht erwartet.

Hab einen i5 11400.
Achso ich dachte, dass es die SSD ist. Hab so ein Teil noch nie vorher gesehen bzw verbaut. Hab einige Videos gesehen und werd's wohl hinkriegen.

Hab einen Medion Erazer Engineer P10 als Neuware von jemanden gekauft. Ohne GraKa. Daher weiß ich nicht genau wie das Teil aussieht oder wo es derzeit verbaut ist.

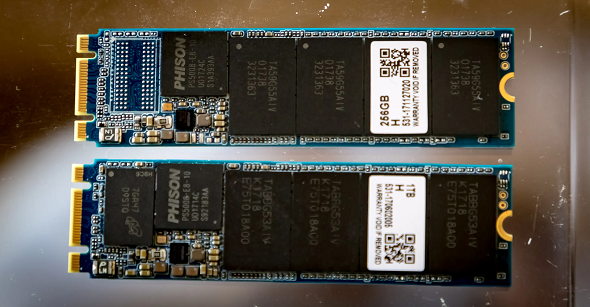

Im Anhang seht ihr wieso ich dachte, dass es die SSD ist. Wo würde ich das Teil ich dem Medion Prebuild finden? Weiß das zufällig jemand?

Und muss ich den Controller auch miteinbauen?



[Deathangel008]

Wo würde ich das Teil ich dem Medion Prebuild finden?

in nem M.2-slot. und du weißt doch wie die SSD aussieht.

Und muss ich den Controller auch miteinbauen?

ohne controller funktioniert die SSD nicht, aber der ist fest auf der SSD verbaut.



[Dr. McCoy]

Wo würde ich das Teil ich dem Medion Prebuild finden?

Im Zweifel einfach PC an der Seite öffnen, und ein gut auflösendes, gut belichtetes Foto vom MB hier einstellen.



[SpektralVerbal]

@Dr. McCoy Ok werde ich werde Mal schnell versuchen ein gutes Foto zu machen

Edit: Klappt eher schlecht als recht.

Aber ich denke, dass es die SSD ist. Die Antworten hier sind ausreichend. Werde jz zusätzlich noch online die Anleitung lesen.

Danke für die Antworten!

LG



[Dr. McCoy]

Nehme ich schon mal diese Abbildung zur Hand, die bereits von anderen erstellt wurde, sieht man die Aufteilung schon jetzt sehr gut:
-> https://community.medion.com/t5/Des...018-MD-34423/m-p/108769/highlight/true#M10797

Du findest sie an der Stelle verbaut, wo "nur PCIe SSD" im roten Rechteck zu lesen ist.



[T.N.]

Ich empfehle dringend das Studium des Handbuchs, wenn es schon daran hapert wo man Laufwerke reinsteckt.

Ansonsten gibt es hier ein schickes Bild, wenn man eher visuell veranlagt ist.



[SpektralVerbal]

@T.N. Wow das ist perfekt! Danke! Ja, ich schau's mir gerade an.



[Dr. McCoy]

Ja, das ist das neue Board. Das Bild davor war vom alten. Erst musst Du die M.2 NVMe an der alten Stelle ausbauen, dann am neuen Board einbauen: Du kannst dabei aufgrund Deiner CPU, die Du hast, auch den oberen, rot umrandeten Slot zum Einbau verwenden. Der User dort hatte halt das Problem, weil er eine ältere CPU der 10. Generation verwendet, damit lief die NVMe im rot umrandeten Slot nicht. Für Dich allerdings stehen beide auf "Grün".



[SpektralVerbal]

@Dr. McCoy Ok danke für den Tipp.
Ich frage mich wieso an dem oberen Bereich des M.2 Slot ein "Schutzblech" ist aber nicht auf dem unterem. Sieht das bei dem oberen unter dem Blech genauso aus wie bei dem unterem Slot?



[coasterblog]

Sieht das bei dem oberen unter dem Blech genauso aus wie bei dem unterem Slot?

Natürlich. Das Bauteil ist doch genormt.
