2 Disks aus RAID10 nicht mehr zugewiesen

[Ernst@at]

Dann tippst Du jetzt 3 für "Delete LD Menu....................................... [ 3 ]"

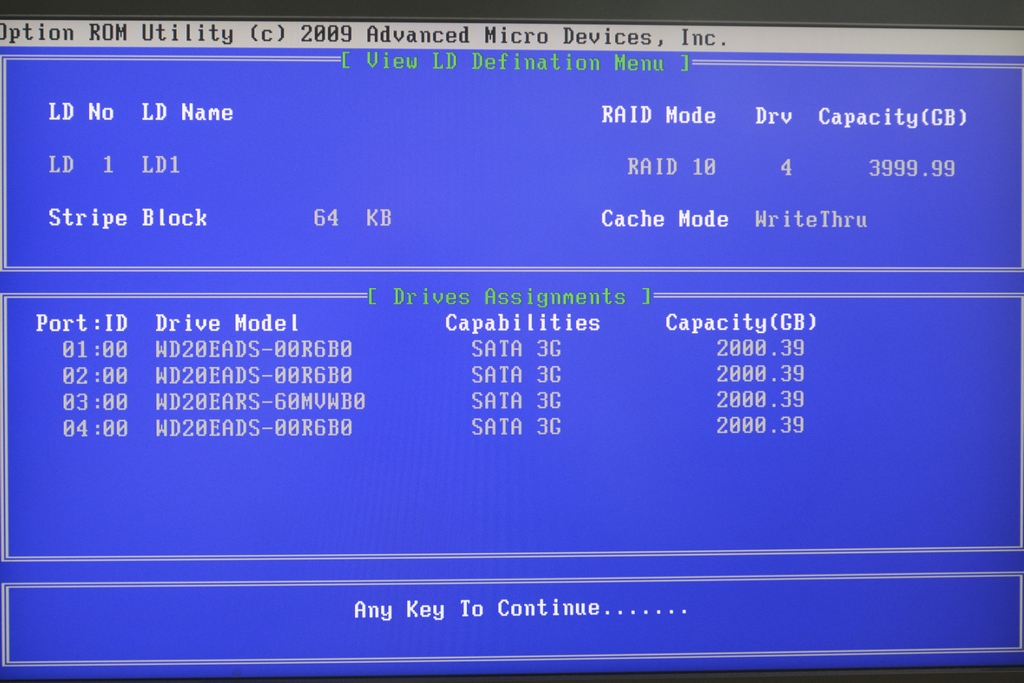

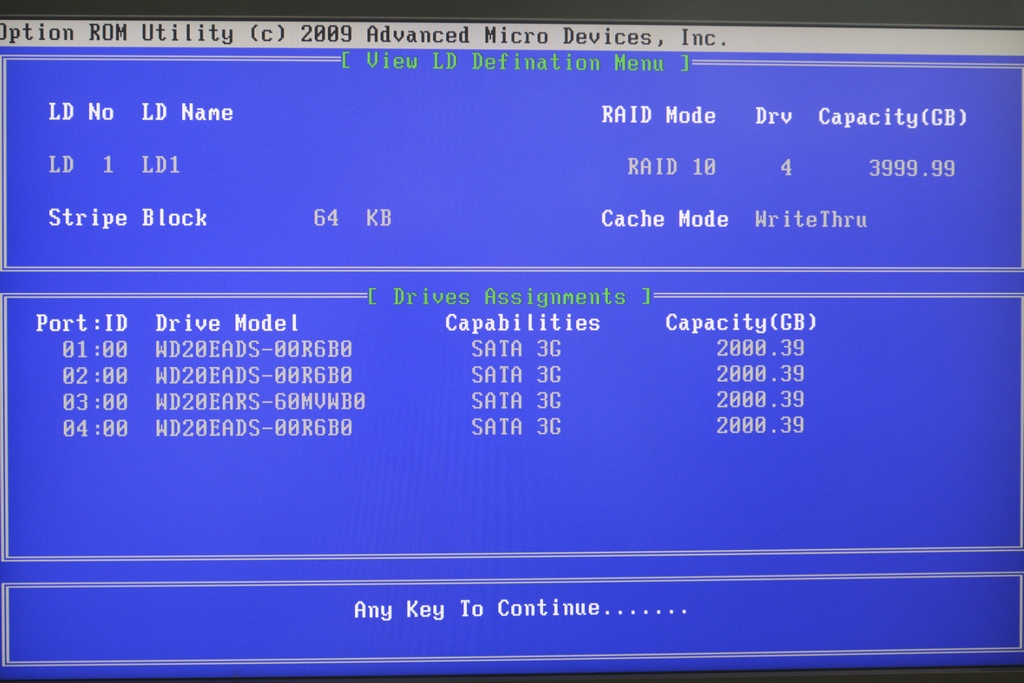

und nimmst schweren Herzens zur Kenntnis, dass er Dir jetzt vorlügt, alle Deiner Daten seien verloren wenn Du das LD-1 löscht. Vorher kannst Du noch die alten Einstellungen für die Stripesize erheben. Danach weiter im obigen Text.



[Raid10User]

Meine Nerven ...

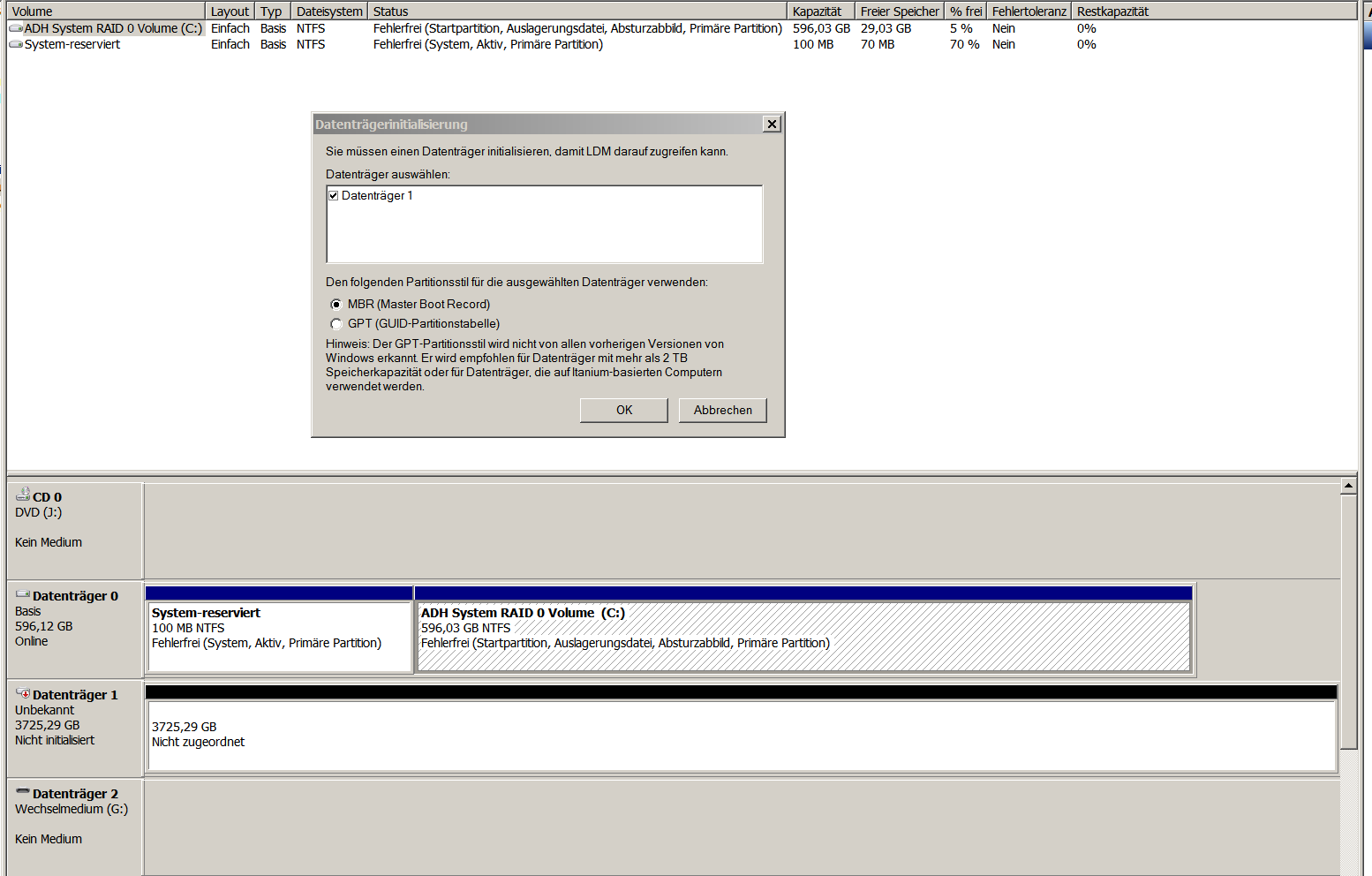

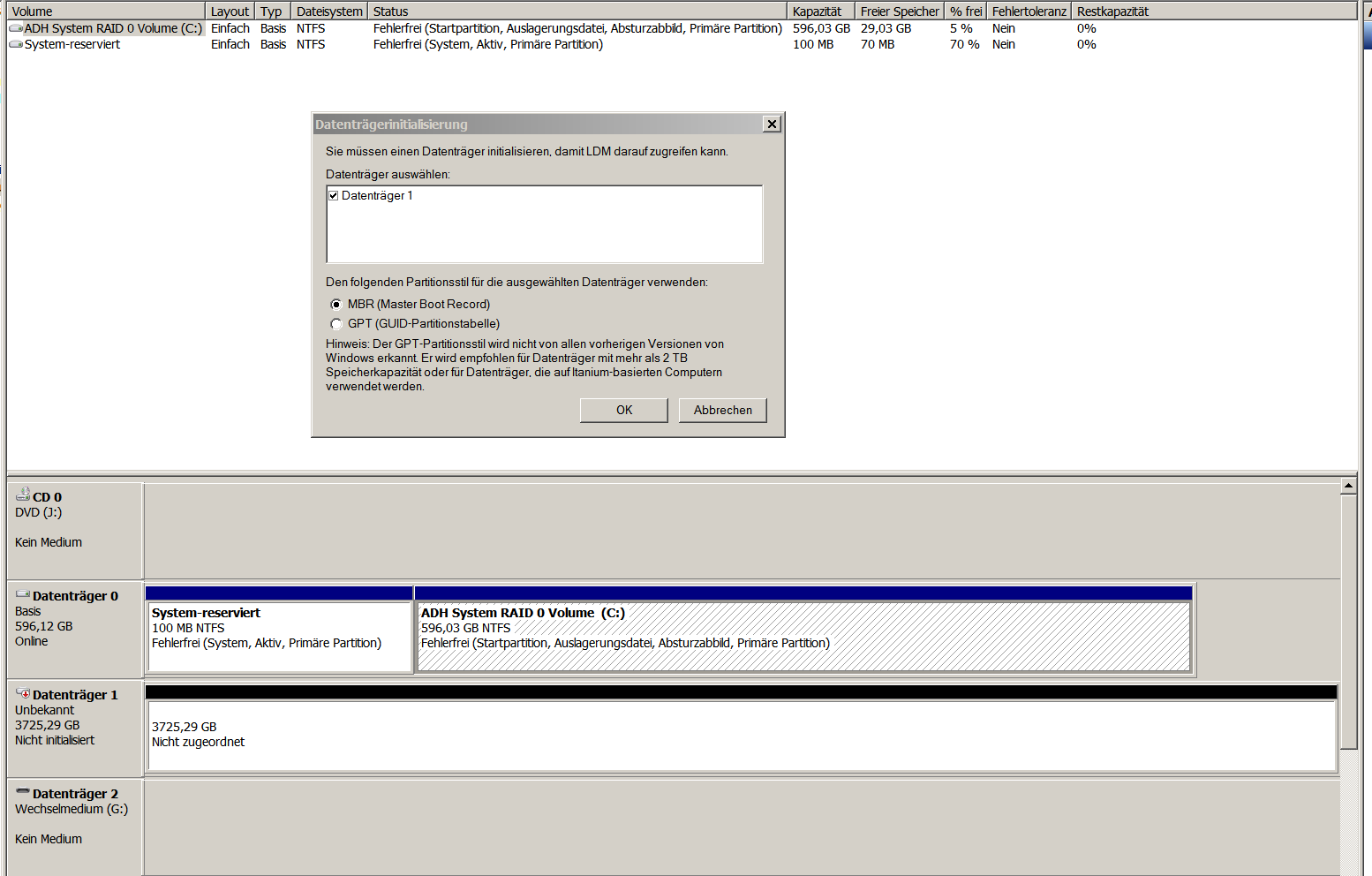

Mein Status siehst Du in der Datenträgerverwaltung - auf das Popup habe ich noch nicht reagiert - Bitte um Anweisung.



[Ernst@at]

Abbrechen, das Init machen wir lieber selbst, und erst, wenn alles passt.

Na denn, gehen wir mal die Verifizierung, ob alles richtig sitzt, an.

Datenträger 1 ist unser degraded RAID (so sollte er ja nach Abklemmen der Platte erscheinen),
also öffnest Du im HxD Hard Disk 2.
Früher sahen wir auf den Einzelplatten Sektoren der Länge 512 Bytes, jetzt kannst Du hier welche mit einer Grösse von 1024 oder 1K bewundern.
Was wir früher auf Sektor 3-4 als Kennung gemalt haben, sollte jetzt in Sektor 1 und 65(bei Stripesize 64K) zu finden sein.
Also einfach in der Menüzeile ins Sektoreingabefeld 1 und Enter, dann mit 65 nochmals und schreibe, was da drin zu finden ist.

A1en, A2en und B2en sind erwünscht, wenn B1en auftauchen, hast Du die falsche Platte abgeklemmt.



[Raid10User]

Wunderschöne A2's :-)



[Ernst@at]

Auf Sektor 1 und 65???

Dann kannst Du auch gleich noch schreiben, was in der Menüzeile rechts neben dem Sektoreingabefeld für ein Wert zu finden ist bei "of ..."
Mit >| an den letzten Sektor positioniert, sollte bei gleichgebliebener RAID-Volumegröße dort auch "EFI PART" zu finden sein.



[Raid10User]

65 of 3906249984 und die EFI ist auch angekommen, aber

auf Sektor 1 sind nur Nullen zu finden.



[Ernst@at]

und was ist auf Sektor 1 zu finden, wenn auf Sektor 65 A2en stehen? (so versteh ich das)

Die schlechte Nachricht: Die Ankabelung ist falsch. Die gute: wir haben es rechtzeitig entdeckt.

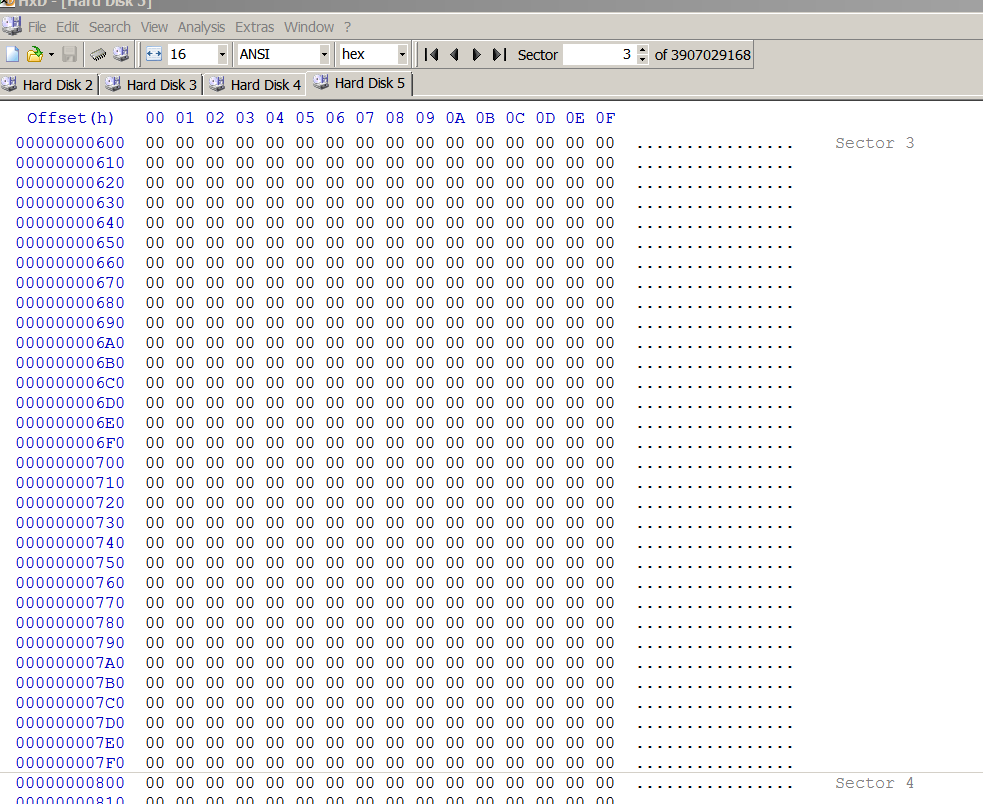

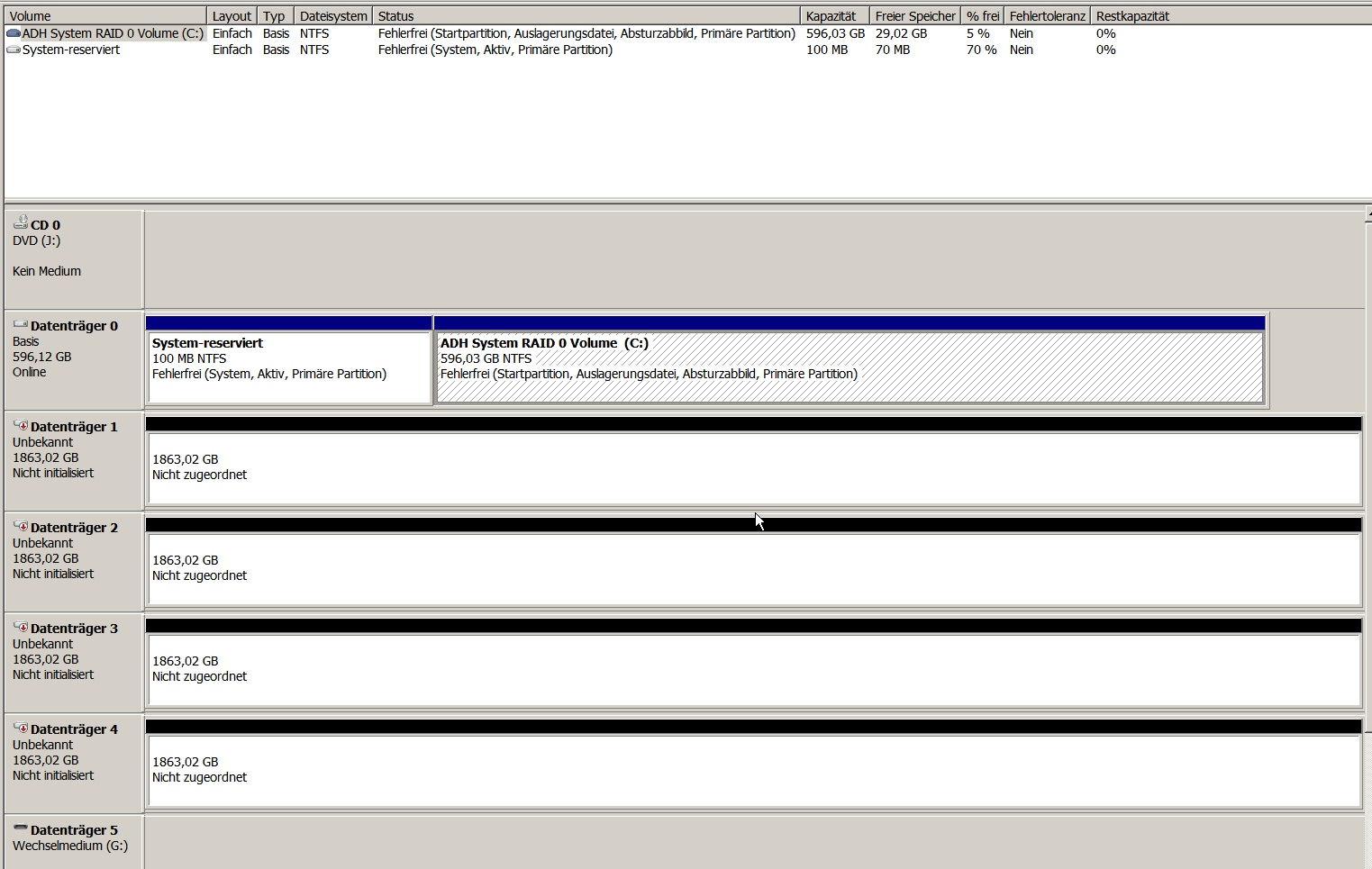

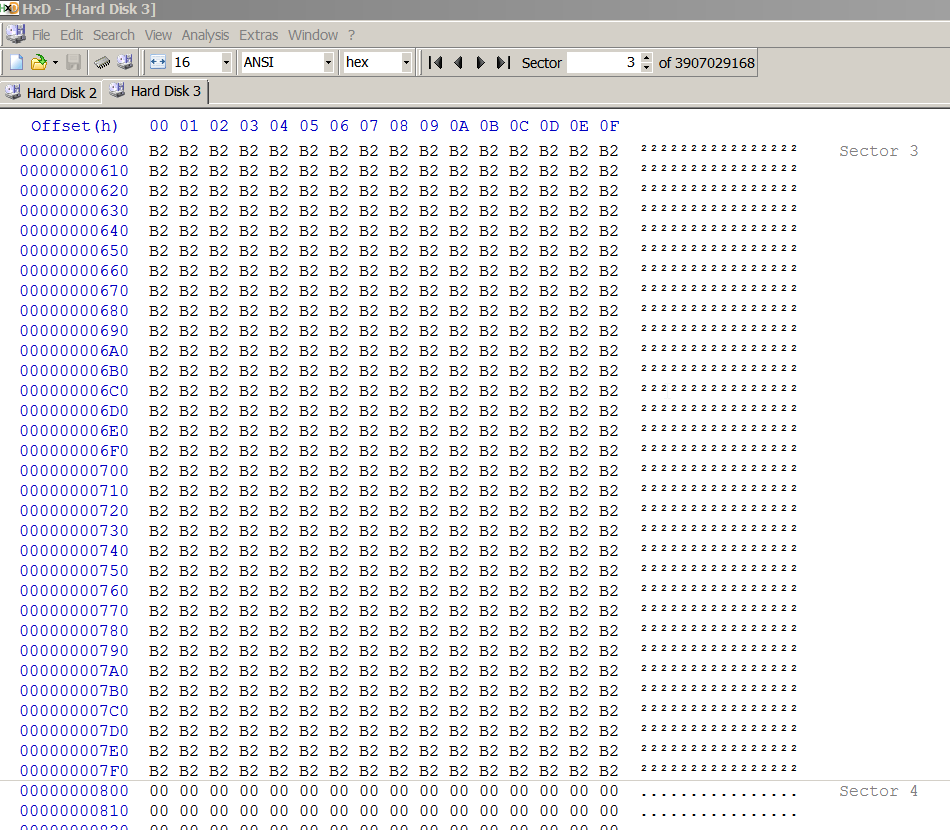

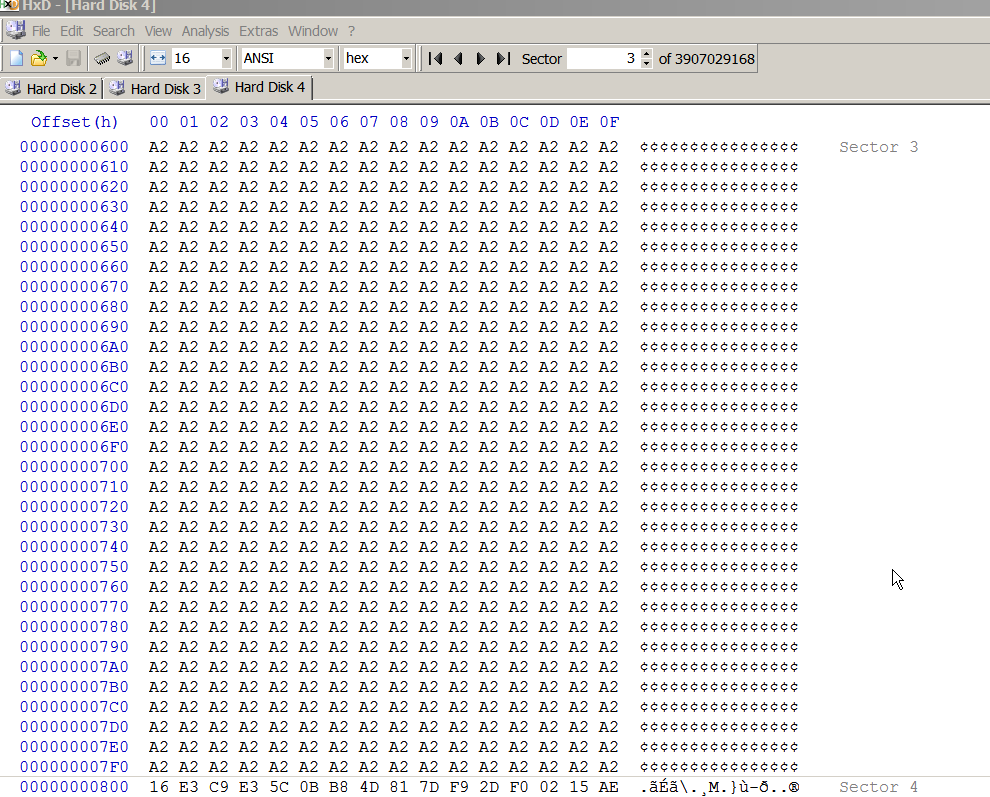

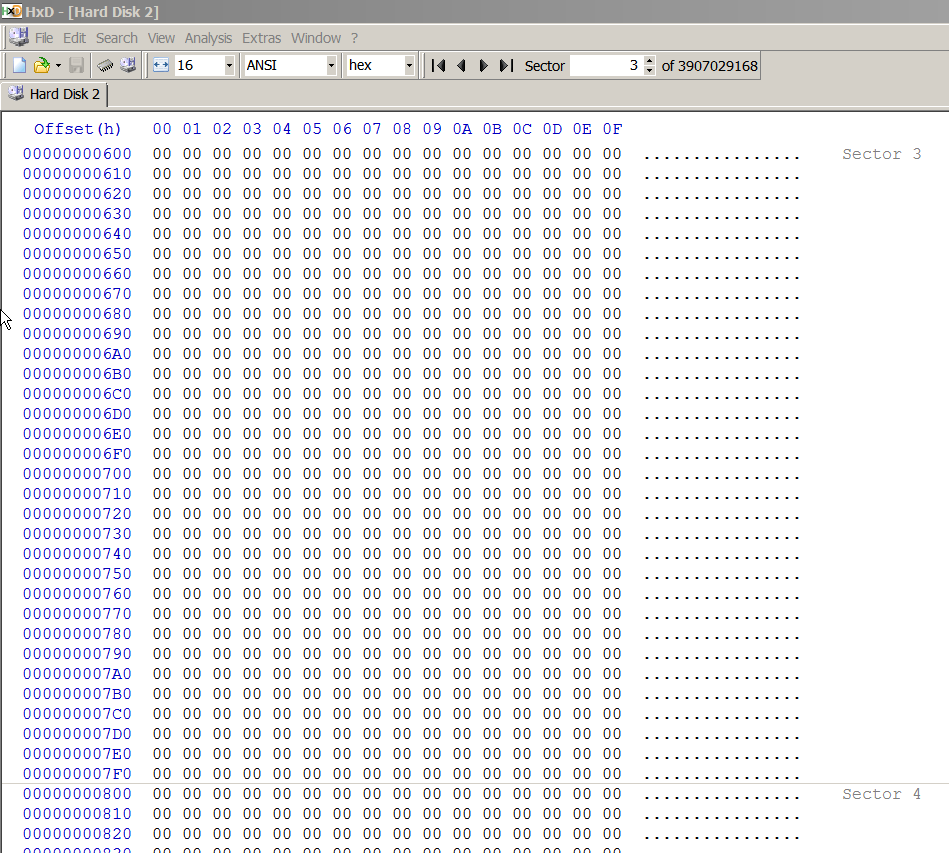

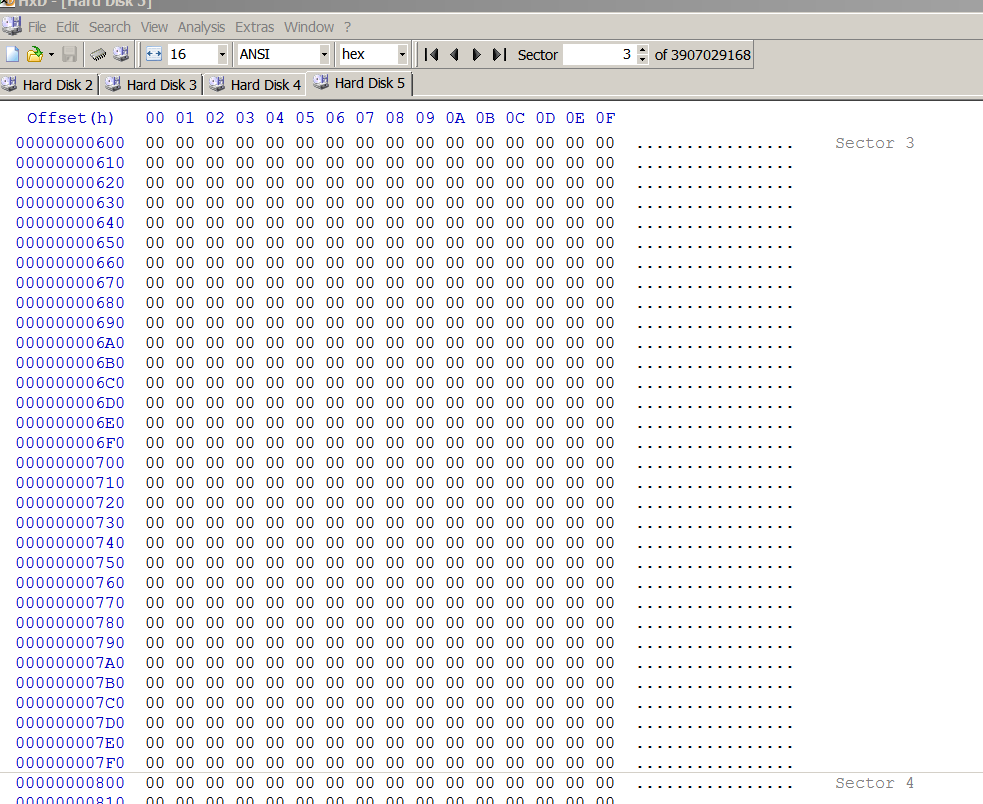

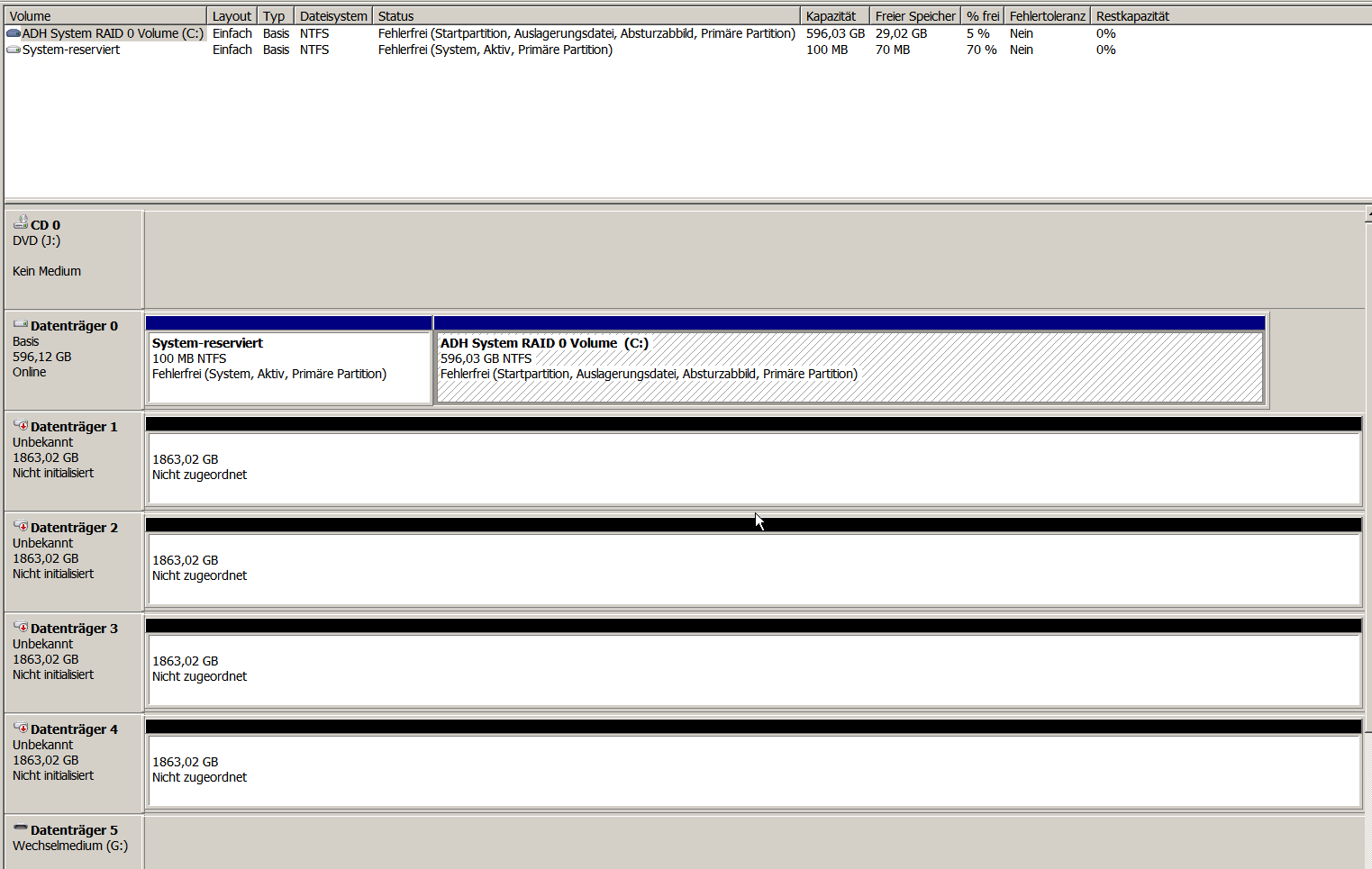

Ändere den Controller-Mode zurück auf AHCI, Save&exit, Bootdevice überprüfen, dann Power OFF, die Kabel an die Austauschplatte wieder dran, einen Report von HD Sentinel, Screenshot Datenträgerverwaltung, und dann schreib, was an Sektor 3 jeder der physical Disks 2 bis 5 draufsteht.



[Raid10User]

Also Sektor 1 nur Nullen, Sektor 65 A2's

Ich fahre jetzt gem. Deiner Anweisung fort oder aufgrunder Nullen in Sektor 1 muß anders verfahren werden?

Ergänzung (18. Juli 2012)

??



[Ernst@at]

Den Nachtrag hab ich gelesen. Trotzdem falsche Zuordnung.
AMD treibt böse Spielchen, irgendwann nach der Erstdefinition müssen die Kabelanschlüsse vertauscht worden sein. Solange der RAID nicht hin ist, wird das toleriert.
Bei Intel muss die Anschlussfolge A1,A2, B1,B2 sein, hier will er offenbar A1,B1,A2,B2



[Raid10User]

Also Kabel habe ich bestimmt nicht vertauscht. Ersatzplatte ist am Kabel der Schrottplatte angeschlosen gewesen. Andere Kable habe ich nicht geändert. Hier die Infos:

Ergänzung (18. Juli 2012)

fehlte noch einer



[Ernst@at]

DAs Vertauschen kann schon länger zurückliegen, irgendwann zwischen erster Erstellung(nicht diese Nacht) des RAID und dem Zusammenbruch vor einem Monat...

Entweder Hast Du beim Markieren keinen Wert eingegeben (dann nimmt er 00) oder der Arsch hat mehr als den MBR gelöscht....
Das werden wir herausfinden.
Wann machen wir weiter, jetzt ist gleich 11?



[Raid10User]

Ja gerne weitermachen, ich habe Termine verschieben können. Da Du Terrier-Mentatlität an den Tag legst, würde ich das gerne nutzen.



[Ernst@at]

Terrier-Mentatlität? können die mehr als dumm kläffen? Ach ja, Festbeissen und aufs loslassen vergessen

Wie lange hast Du jetzt noch Zeit?

Im Post 51 war meine Annahme

Wir haben jetzt

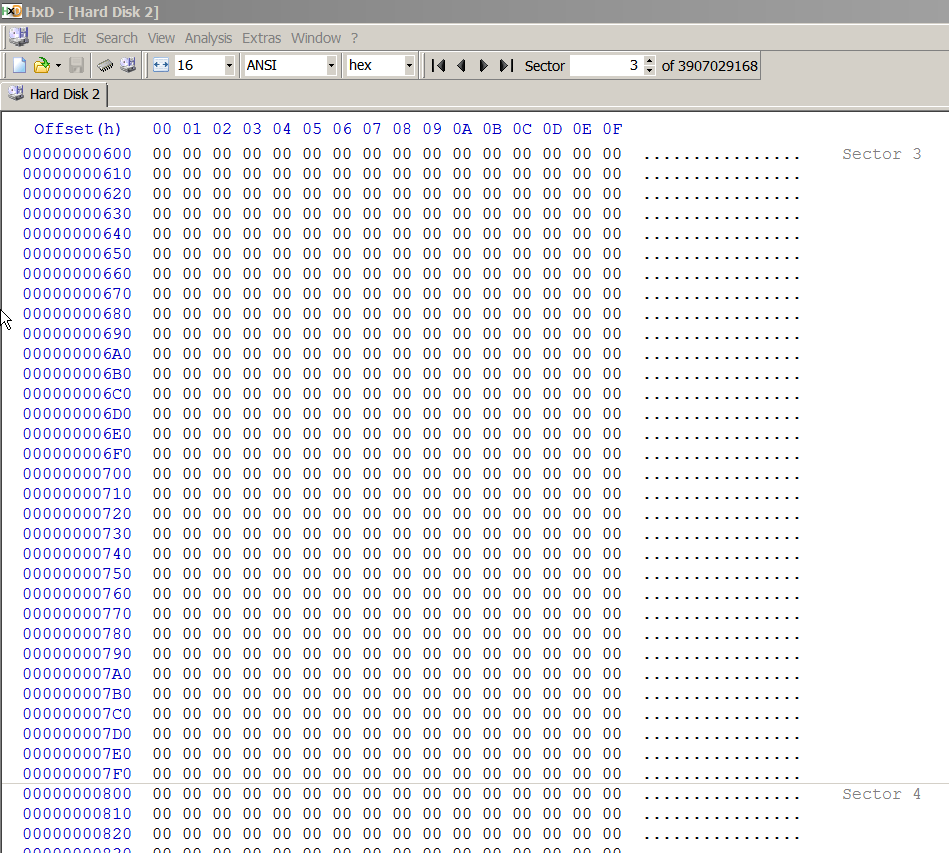

physical disk 2 = A1 (hat jetzt 00)

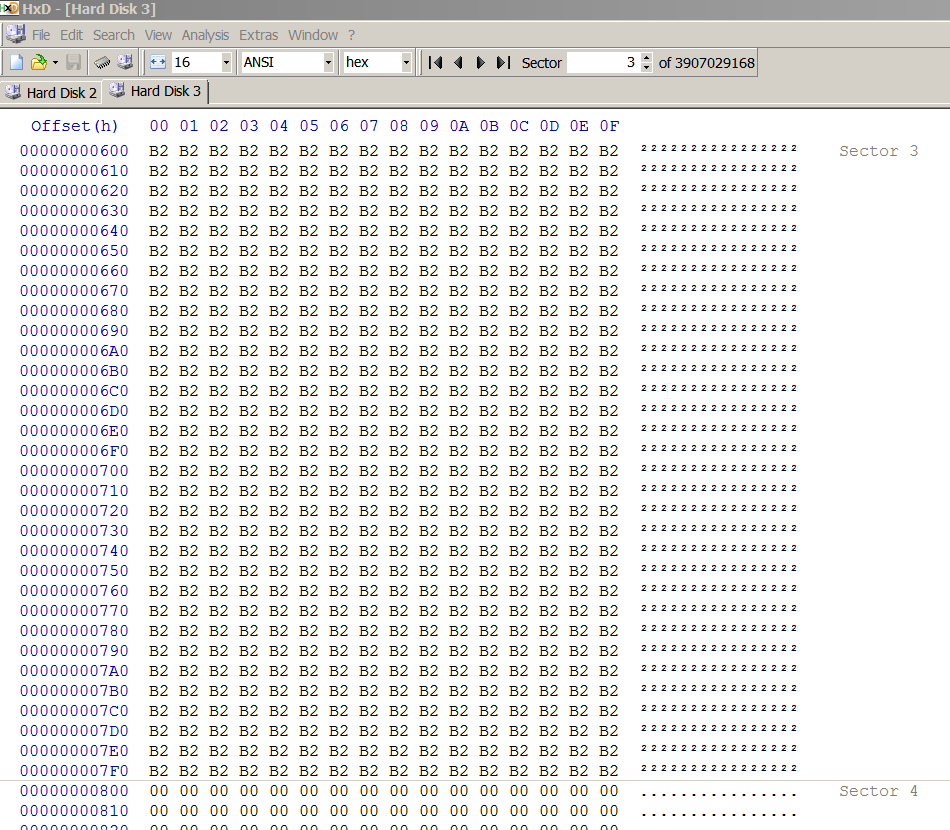

physical disk 3 = B2 (hat jetzt B2)

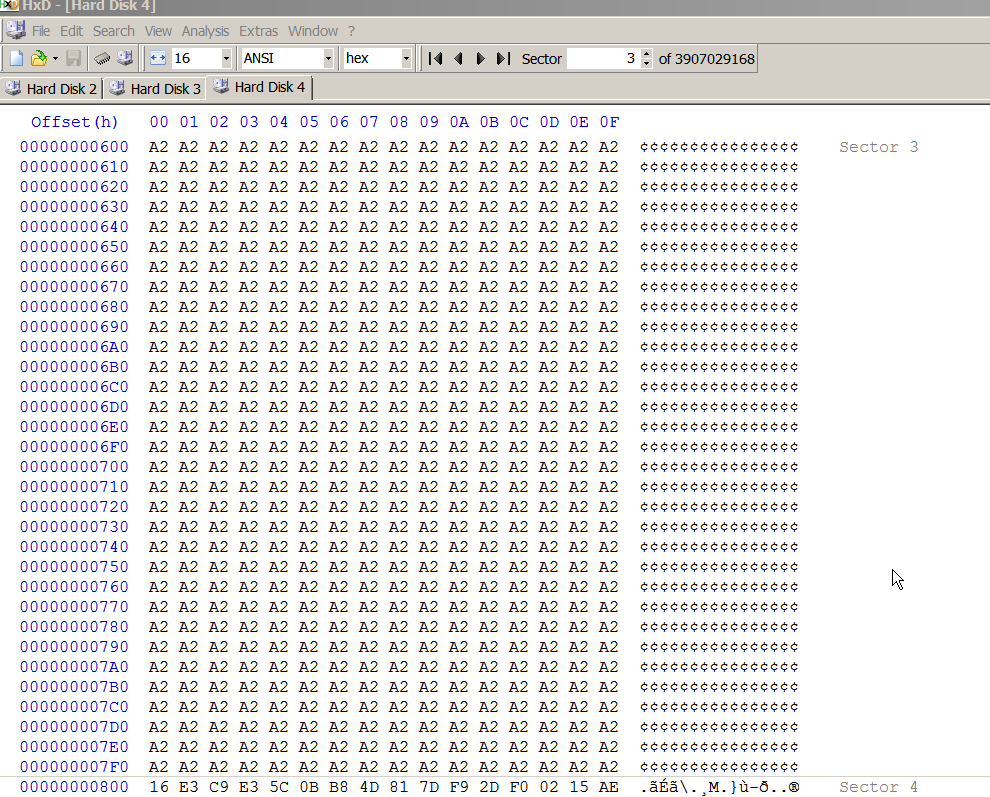

physical disk 4 = A2 (hat jetzt A2)
physical disk 5 = B1 (die Austauschplatte) (hat jetzt 00)

Wir verifizieren jetzt mal den richtigen Inhalt, vielleicht hab ich mich auch bei der Annahme vertan:

Auf physical disk 2 und 4 muss auf Sektor 132096 der Inhalt mit
EB 52 90 4E 54 46 53 20 20 20 20 00 xx xx 00 00 ëR.NTFS .....
beginnen,
Auf physical disk 3 muss dieser Inhalt auf Sektor 3906249726 zu finden sein.

Auf physical disk 3 muss auf Sektor 3906249982 der Inhalt "EFI PART" zu finden sein

Auf physical disk 5 muss Sektor 132096 , 3906249726 und 3906249982 aus Nullen oder am Ende was anderem (vom Write/Verify mit HDDscan) bestehen.

Nachtrag:

Auf einer der Platten wo auf Sektor 132096 der NTFS-Inhalt auftaucht, mache noch
- Menu: Edit/Select Block/ Start-offset: 4080000 , end offset: 40801FF , hex, ok
- Menu: Edit/ Copy as/Editor view
- Menu: File/New, dort rechts unten in das punktierte Rechteck klicken, Strg+V, Popup Längenänderung: OK
- Menu: File/Save as.../ Filename: NTFSHdr.txt, OK
- Menu: File/Close



[Raid10User]

Wir können dran bleiben.

Kann alle Werte so bestätigen! :-)

Auf physical disk 5 besteht Sektor 3906249982 nur aus Nullen, also auch am Ende.



[Ernst@at]

Damit war nicht Ende der Platte, sondern des Sektors gemeint mit "oder am Ende was anderem (vom Write/Verify mit HDDscan)"
Nachtrag oben beachten.

Dann klatscht Du nochmals auf physical disk 2 (musst Du schließen und im write-mode öffnen)
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: A1 /OK
- Menü: File/Save (schreibt es auf die Platte zurück)
und auf physical disk 5 (musst Du schließen und im write-mode öffnen)
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: B1 /OK
- Menü: File/Save (schreibt es auf die Platte zurück)
- HxD beenden



[Raid10User]

Zur Sicherheit, dass ich den Nachtrag richtig verstehe:
"Auf einer der Platten wo auf Sektor 132096 der NTFS-Inhalt auftaucht, ....."

Meinst Du wirklich nur auf EINER (und die dann beliebig) oder auf allen?



[Ernst@at]

Du hast schon bestätigt, dass es auf physical disk 2 und 4 auftaucht, also reicht der Inhalt von Physical disk 2 oder 4 (steht, da gespiegelt, ohnehin das gleiche drin)



[Raid10User]

Hier schon mal vorab die Sectorinfo

... und Post 75 erfolgreich umgesetzt



[Ernst@at]

Fein, jetzt kontrollieren wir gleich noch die Stripesize, damit du nicht ein drittes Mal beim RAID löschen alle Daten verlieren und dann RAID neu definieren musst. Sonst kriegst Du heute gar noch nen Herzinfarkt...

Gehe auf physical disk 2 an den Sektor 3277824, dort sollte es so aussehen(nur in den roten Bereichen):

46 49 4C 45 30 00 03 00 BA C5 0C 31 52 00 00 00 FILE0...ºÅ.1R...
01 00 01 00 38 00 01 00 D8 01 00 00 00 04 00 00 ....8...Ø.......
00 00 00 00 00 00 00 00 06 00 00 00 00 00 00 00 ................

Auf Physical disk 3 sollte zu finden sein

46 49 4C 45 30 00 03 00 BA C5 0C 31 52 00 00 00 FILE0...ºÅ.1R...
01 00 01 00 38 00 01 00 D8 01 00 00 00 04 00 00 ....8...Ø.......
00 00 00 00 00 00 00 00 06 00 00 00 40 00 00 00 ................

wenn das so ist, haben wir 64K Stripesize



[Raid10User]

Hmm, sieht leider komplett anders aus:

Disk 2
46 49 4C 45 30 00 03 00 C9 31 3B 7E 01 00 00 00
01 00 01 00 38 00 01 00 A0 01 00 00 00 04 00 00
00 00 00 00 00 00 00 00 06 00 00 00 00 00 00 00

Disk 3
46 49 4C 45 30 00 03 00 BC 32 2C 5E 01 00 00 00
02 00 01 00 38 00 01 00 60 01 00 00 00 04 00 00
00 00 00 00 00 00 00 00 03 00 00 00 80 00 00 00
